Zalman FSC-77 - Disipador CPU
· Análisis: | SalvadorP | · Fotos y montaje: | Franzol |
· Publicado por: | SalvadorP | · Fecha: | 03/04/2006 |
Producto cedido por Bacatá
Los disipadores por aire evolucionan por diversos motivos, y en determinados casos, las variaciones no tienen nada que ver con el rendimiento, sino simplemente con la estética. Este es el caso del FSC-77, variante del ya conocido Zalman 7700 Cu, con la particularidad de pertenecer a la afamada serie de productos abanderados por el gamer más conocido del mundo, Johnatan Wendel, o como suele nombrarse, "Fatal1ty", y de cuyo diseño ha sido el principal responsable. Fabricado en cobre y lacado con pintura roja. Como colofón, el ventilador es de un material translúcido y que gracias a la inclusión de unos LEDs rojos, el toque modding y el golpe de gracia estético promete. Los resultados son los propios del modelo del cual hereda su diseño principal. Veamos más detenidamente su análisis:
Especificaciones del producto:
| Peso | 918g |
| Dimensiones | 136 x 136 x 67 mm |
| Material | Puro cobre |
| Ventilador | 12cm |
| Velocidad | 2400 RPM ± 10% |
| Ruido | 42.5 dBA± 10% |
| LEDs | Color rojo |
| Lista de placas compatibles | Intel socket 775 - Intel socket 478 - AMD socket K8 |
Presentación y vista en detalle:
 |  |
| Esta es la presentación del paquete. Normalmente este tipo de productos suele venir en un blister de plástico y en este caso la primera impresión que nos deja es increíble. Robustez y vistosidad se unen de la mano en esta caja. | El contenido es exactamente idéntico al de todos los disipadores de Zalman: el disipador en sí y diversos anclajes para los diferentes sockets. |
 |  |

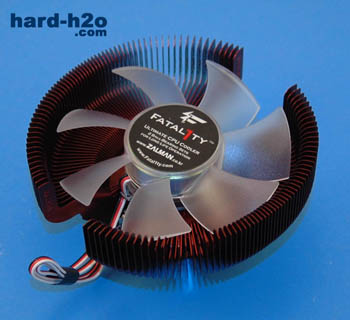

| A primera vista, el tamaño de este FSC-77 nos sorprende. Parece mentira que pueda caber encima de una placa base. El color rojo de la superficie nos llama la atención igualmente. El impacto estético es destacable. | Nos fijamos en el ventilador de 12cm que incorpora. El cuerpo y las alas son de un material translúcido para dejar pasar la luz. Ya lo veremos más adelante. |
 |  |

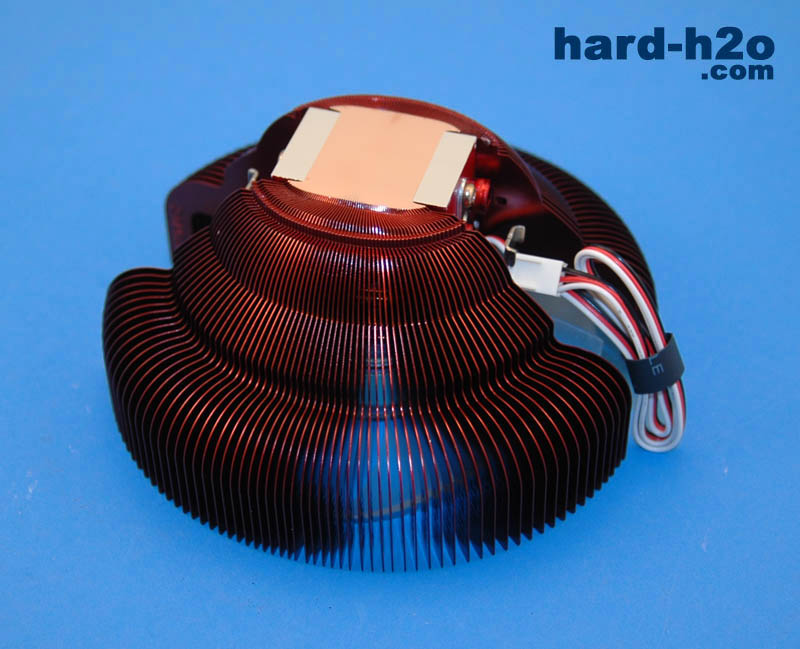

| El centro del eje del ventilador podremos ver una pegatina con el nombre de "Fatal1ty", insignia que se coloca en todos los productos de la serie. También podemos ver el anagrama con la "F" de Fatal1ty. | Vemos que todas las aletas del disipador nos permiten tener elementos alrededor del socket, con lo que la lista de placas compatibles no se reduce drásticamente. También podemos pensar en refrigerar las memorias y los componentes adyacentes. |
 |  |

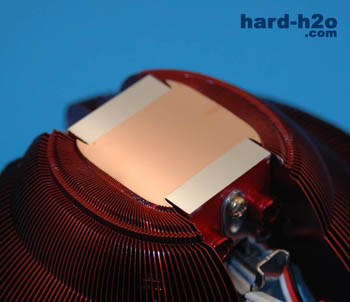

| Vemos en detalle la base del disipador. Fabricada enteramente de cobre (salvo las sujeciones al resto del disipador) lo que nos augura un contacto térmico perfecto con la superficie del micro. | El pulido no es nada del otro mundo pero del todo suficiente. |
 |  |

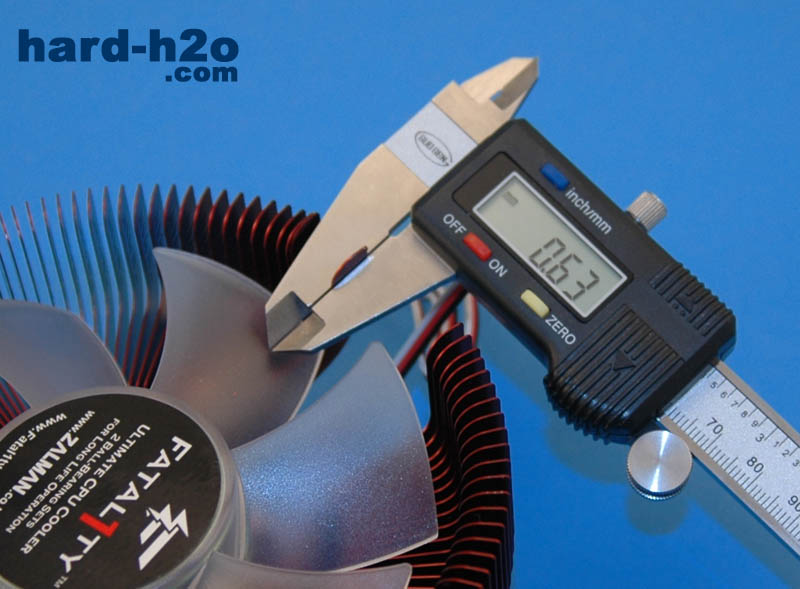

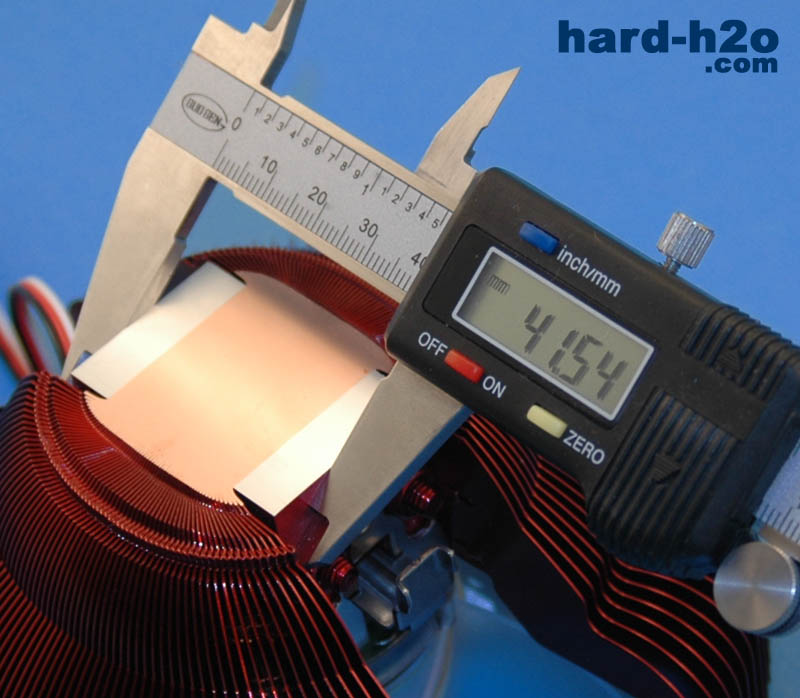

| La medida de la base no llega a los 42 mm en su parte más ancha. | El grosor de las aletas no llega al milímetro de anchura. |
 |  |

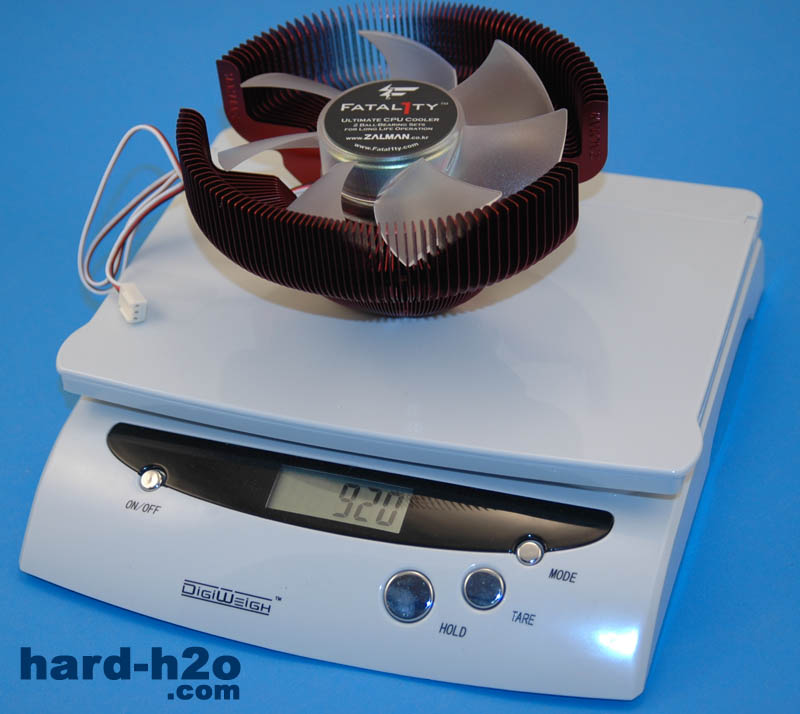

| El peso según la báscula es de unos 920g. | En el manual de instrucciones podemos ver cómo se menciona brevemente la brillante carrera de Johnatan "Fatal1ty" Wendel. |
Instalación y montaje:
 |  |
| En nuestro caso, usaremos las sujeciones para el socket K8 de AMD, exactamente para un microprocesador AMD 754. | Colocamos las pestañas laterales del disipador, gracias a estas pestañas podremos fijar el disipador al socket de plástico de la placa base. |
 |  |
| Ponemos las hembrillas que nos servirán de soporte para los tornillos en los agujeros destinados para ello en la placa base. | Y este es el resultado al colocar las dos hembrillas. Ya tenemos preparado todo para colocar el disipador. |
 |  |

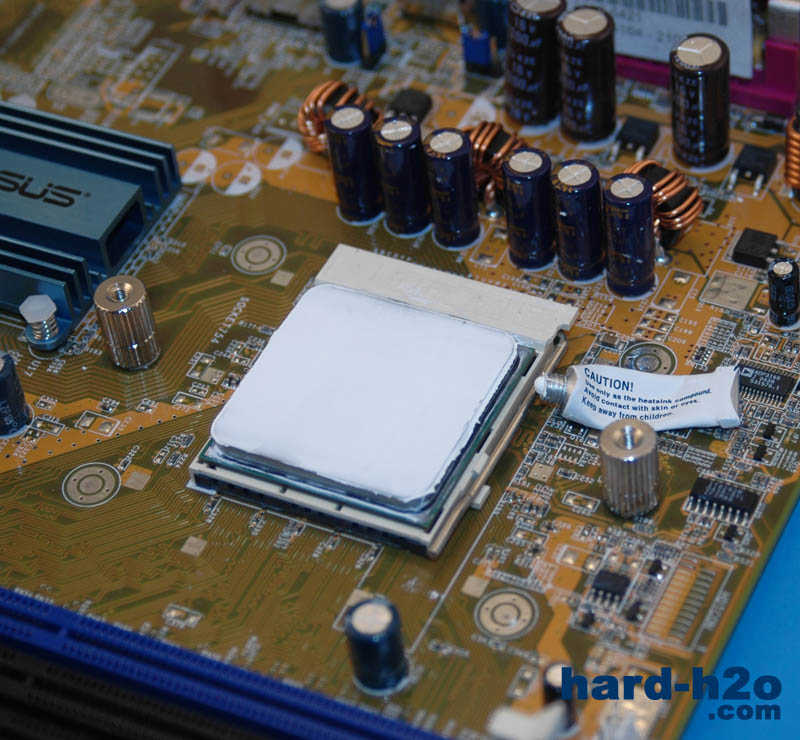

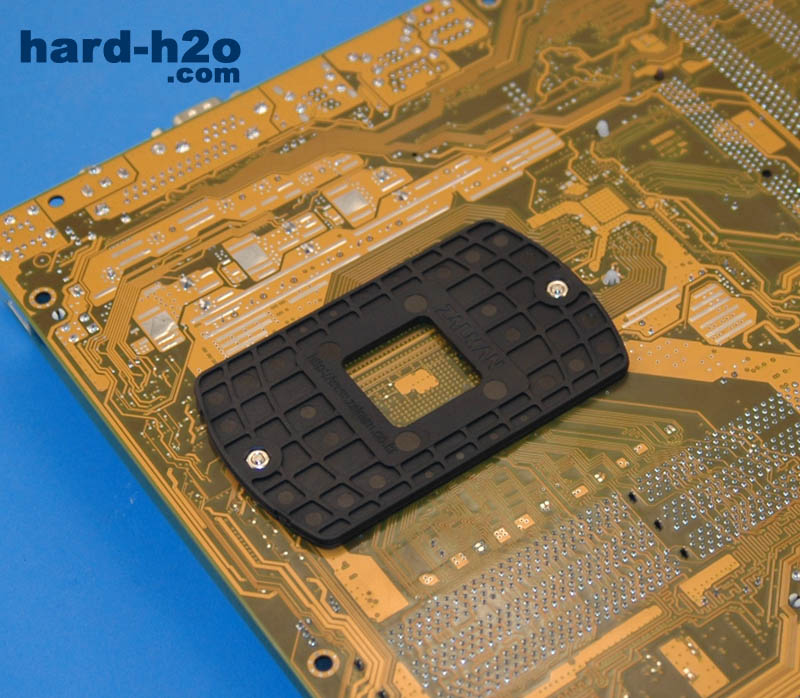

| Fijémonos cómo queda instalada la placa trasera. Esto aporta robustez a la placa base y gracias a ella la podrá resistir el gran peso del disipador. | Extendemos masilla térmica sobre la superficie del microprocesador. |
 |  |

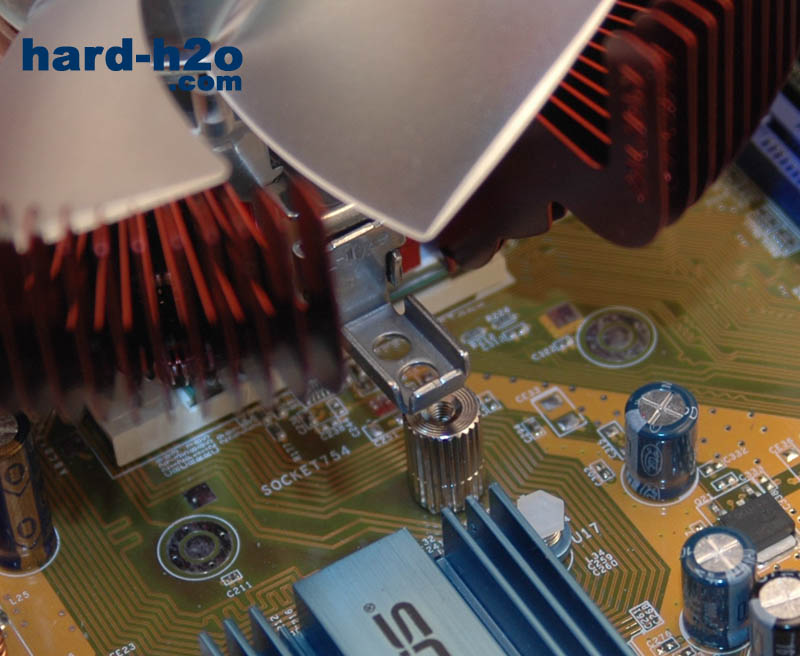

| Colocamos el disipador justo encima del microprocesador. | Y nos fijamos en las pestañas laterales para ponerlas encima de las hembrillas que colocamos anteriormente encima de la placa base. Lo dejamos justo a la altura para poder poner los tornillos que sujetarán el disipador. |
 |  |

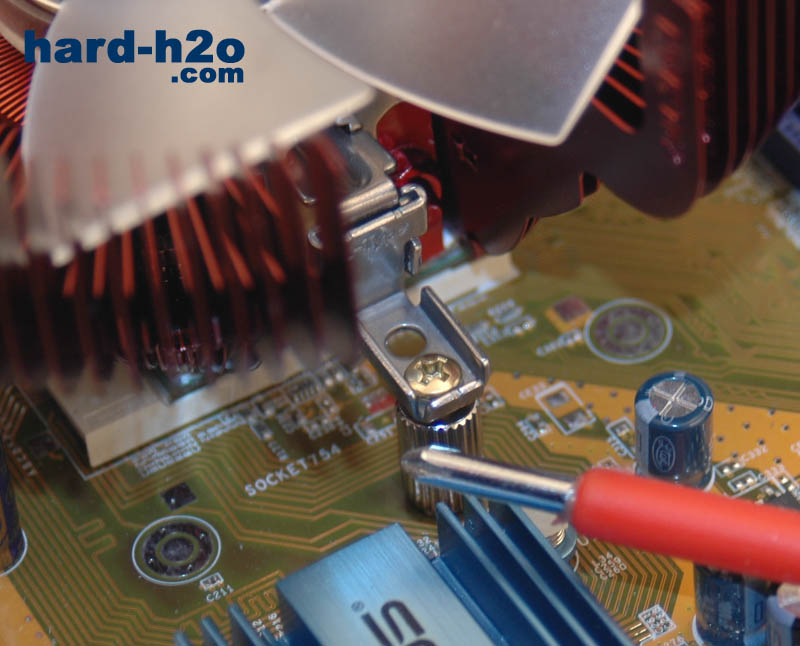

| Sólo nos queda colocar los tornillos dorados que se acompañan. Vamos apretando alternativamente los dos tornillos, primero un poco uno, luego el otro, y así hasta apretar hasta el fondo los dos de manera alternativa. | Y ya tenemos el disipador instalado listo para funcionar. |
 |  |
| Aquí ya lo podemos ver en funcionamiento. El aspecto es impresionante y vemos que ocupa gran parte de la zona superior de la placa base. | Y como colofón apagamos las luces. Los LEDs rojos que incluye le dan ese toque tan particular de todos los componentes de la serie Fatal1ty. |
Equipo de pruebas:
| Componente | Modelo |
| Placa Base | GigaByte GA-K8NF-9 |
| Procesador | AMD Athlon 64 3500+ Winchester |
| Memoria | 2x512MB GeIL Value Series |
| Disco Duro | Seagate SATA 200GB 7200.7 |
| Tarjeta gráfica | ATi Sapphire X700Pro |
| Fuente de alimentación |
Test de temperatura:
Para realizar el test de temperatura, se ejecutó el programa CPU Burn-In durante 1 hora, en este tiempo se tomaron tres medidas de temperatura con sondas térmicas conectadas a un Cool Drive 4 que contactaban con el micro por un lateral del core. La temperatura en reposo se tomó sin ejecutar ninguna aplicación después de una hora de inactividad después del test de tortura del micro.
AMD 3500+ Winchester / 2200 MHz
| Ventilador (dB/RPM): | Temp. Ambiente | Temp. Idle | Temp. Full Load |
| - inBox AMD (25 dB/2100 RPM) | 21º | 29º | 37º |
| - Zalman FSC-77 (45 dBA/2400 RPM) | 21º | 24º | 32º |
Conclusión:
| Nos gusta | Puede mejorar |
| Rendimiento excelente | Resulta ruidoso |
| Estética inmejorable | Peso excesivo |
| Compatible con todos los sockets actuales | Hay que desmontar la placa base para poder instalar el disipador |
| Ideal para combinar con todos los productos de la serie Fatal1ty | |
| Fabricado en cobre, lo que asegura una buena disipación | |
| Incluye iluminación que da un toque modding |
Después de probarlo sólo podemos hablar maravillas de este disipador. Quizá su único punto débil sea la sonoridad, pero si lo que buscamos es una estética imponente y un rendimiento superior, desde luego que esta debería ser una de las primeras opciones a tener en cuenta. Si ya eres usuario de algún producto de la serie Fatal1ty, este es uno de los componentes que no debe faltar en tu lista de componentes, ya que todos conforman una estética común que luce especialmente en tu equipo. Serás la envidia de todos los asistentes a cualquier party a donde lleves tu equipo.
