Aquí tenemos las piezas que usaremos para el montaje; seguiremos las instrucciones de la guía de instalación. En nuestro caso realizaremos el montaje para un microprocesador de AMD.

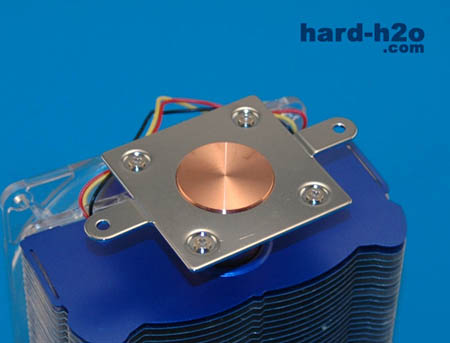

Elegimos el adaptador necesario y lo colocamos según se muestra en la imagen, con 4 tornillos de cabeza plana. Aquí podemos regular el ángulo en el que posicionaremos el disipador. En nuestro caso lo colocaremos de tal modo que favorezca el flujo de aire de la caja hacia la parte posterior de ésta.

Una vez desmontado la sujeción que llevaba nuestro antiguo disipador, colocamos el backplate de la forma que se indica en las instrucciones. Colocamos las arandelas de plástico antes de colocar los tornillos para evitar cortocircuitos.

El siguiente paso es colocar las arandelas y las tuercas doradas en los correspondientes tornillos que antes hemos puesto por detrás de la placa base. Esto será la base en la que se sujetará el disipador.

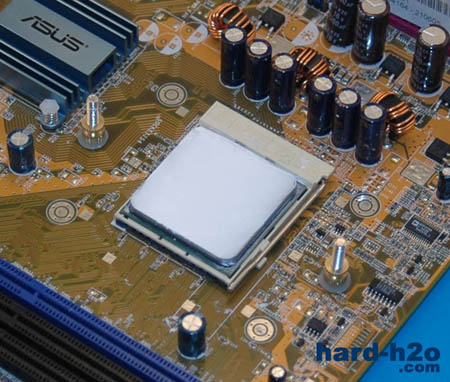

Después de limpiar bien la superficie de contacto de nuestro microprocesador aplicamos una fina capa de la pasta térmica proporcionada con el producto o cualquiera que tengamos.

Lo siguiente que haremos es colocar el disipador sobre el microprocesador, con mucho cuidado e intentando que encajen los agujeros con los tornillos en los que se ajustará.

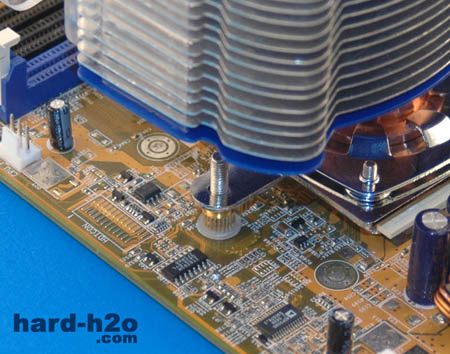

Esta es la manera en la que tenemos que colocar el disipador encajando el orificio del anclaje con el tornillo.

Luego colocamos la otra tuerca dorada en ambos lados y apretamos hasta que notemos cierta resistencia, siempre a mano y no usando ningún tipo de herramienta. Luego conectamos la alimentación, el molex de 3 pines.

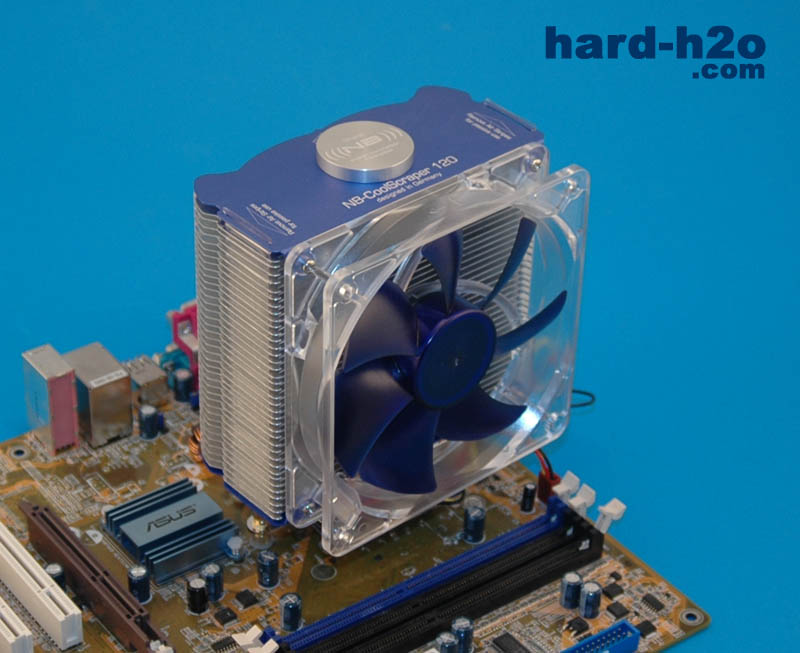

Así es como queda el disipador colocado una vez finalizado el montaje, el tamaño es algo grande aunque promete buenos resultados. El flujo de aire irá hacia la parte posterior de nuestra caja.

Una vez puesto en marcha, el sonido que emite es prácticamente inapreciable,  proporciona buena corriente de aire sobre nuestra placa. Hay que tener cuidado con la orientación, ya que en algunas placas puede llegar a tocar con algún componente o chip.
