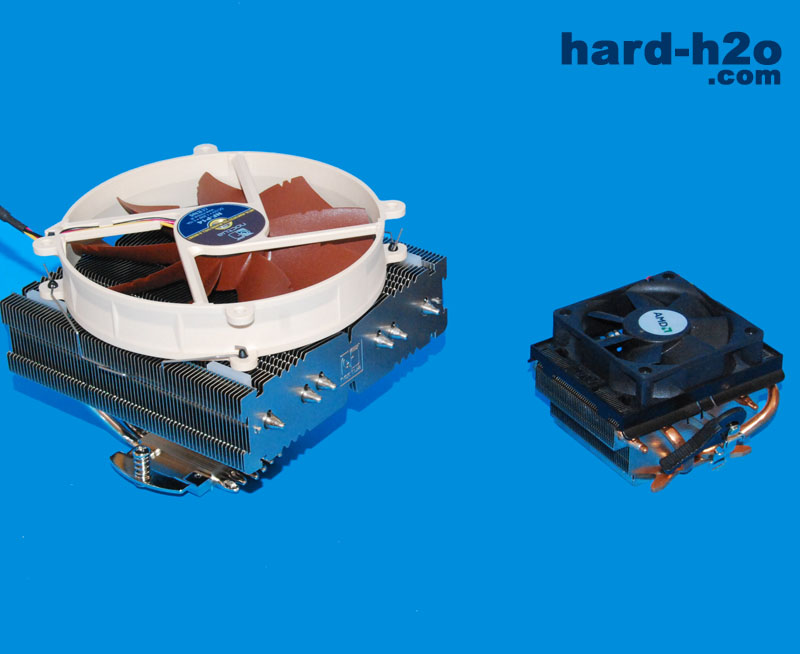

Noctua no requiere de presentación para los aficionados al hardware de alto nivel; sin embargo, a todos los demás les gustará saber que se trata de una de las marcas con mayor prestigio en el mundo de la refrigeración por aire. La marca austríaca destaca con sus silenciosos pero eficientes ventiladores, y sus disipadores de alto rendimiento, capaces de hacerle sombra incluso a algunos kits de refrigeración líquida. El Noctua NH-C14 es un disipador de tipo torre horizontal, hermano del , concebido como disipador de alto rendimiento que a su vez permite una instalación flexible de forma que, jugando con la posición de los dos ventiladores incluidos, se puede conseguir un disipador de bajo perfil o uno capaz de dejar espacio hasta para las memorias más altas.

Especificaciones del producto:

Fabricante	Noctua
Modelo	NH-C14
Dimensiones del disipador (Alto x Largo x Ancho)	105 mm x 166 mm x 140 mm
Peso	· 1 kg (con los dos ventiladores) · 700 gramos (sin ventiladores)
Compatibilidad	Intel LGA1366, LGA1156, LGA775 // AMD AM2, AM2+, AM3 (backplate necesario)
Material	Base y heatpipes de cobre, aletas de aluminio
Ventiladores	2 x NF-P14 FLX
Dimensiones del ventilador (Alto x Largo x Ancho)	140 mm x 140 mm x 25 mm
Peso del ventilador	150 gramos cada uno
Velocidad, ruido y caudal máximo de aire del ventilador	1.200 RPM // 19,6 dBA // 64,96 CFM
Rodamientos	SSO
Consumo	1,2 W
Vida estimada	> 150.000 horas
Conector	3 pines
Extras	· Diseño de las aspas con "Vortex Control Notches" · Adaptador Molex 3 pines en Y · 2 x adaptadores Ultra-Low-Noise · 2 x adaptadores Low-Noise · Pasta térmica incluida · Sistema de montaje SecuFirm2 · Destornillador para montaje · Garantía de 6 años por parte del fabricante

Presentación y vista en detalle:

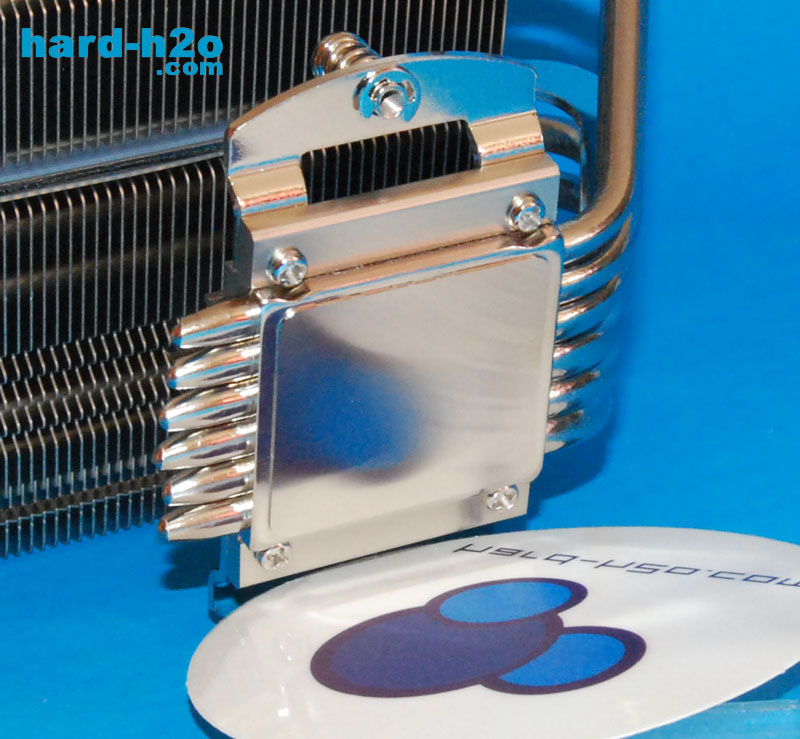

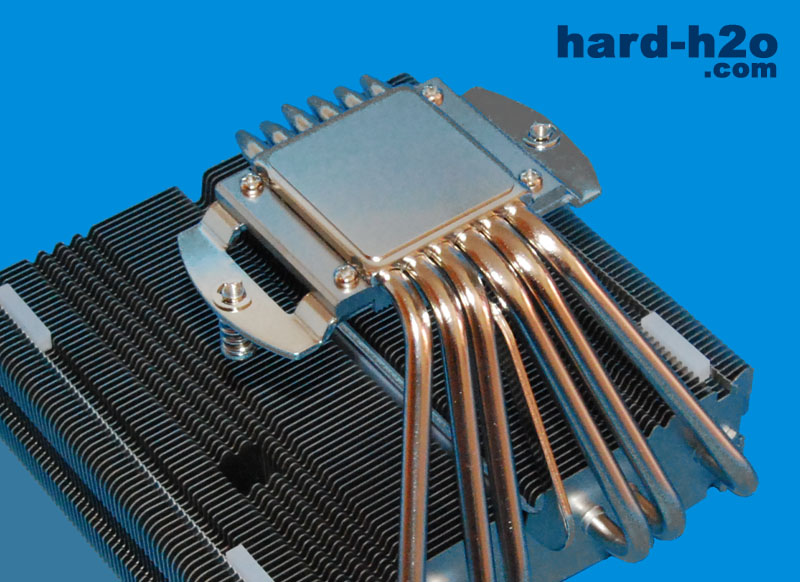

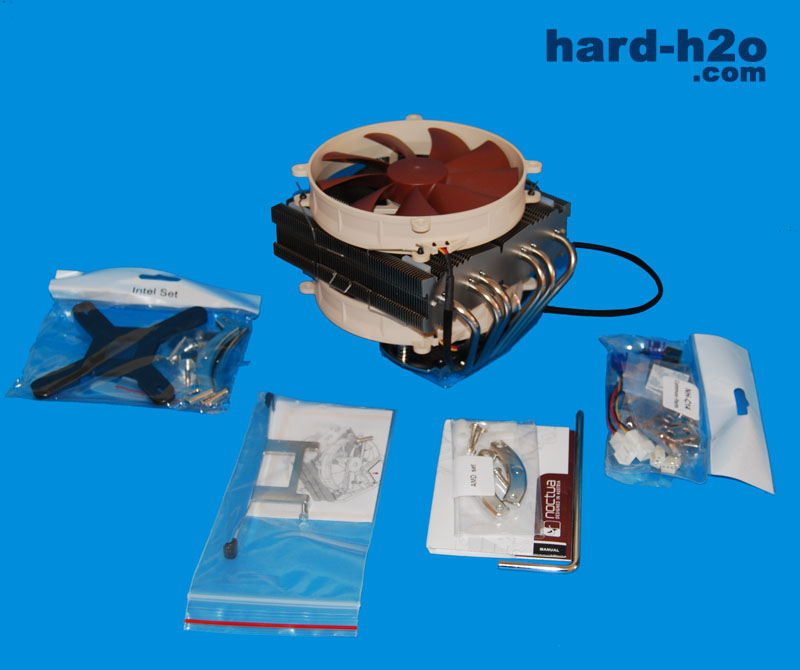

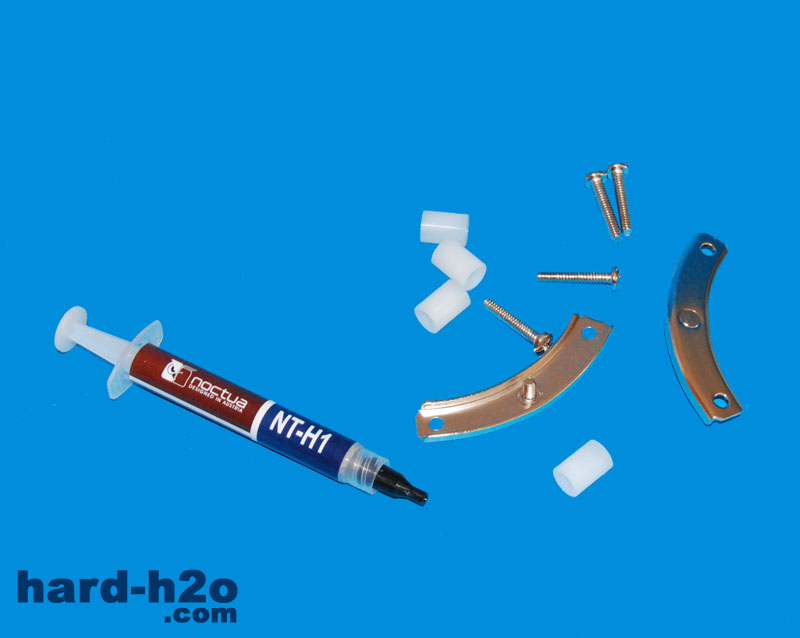

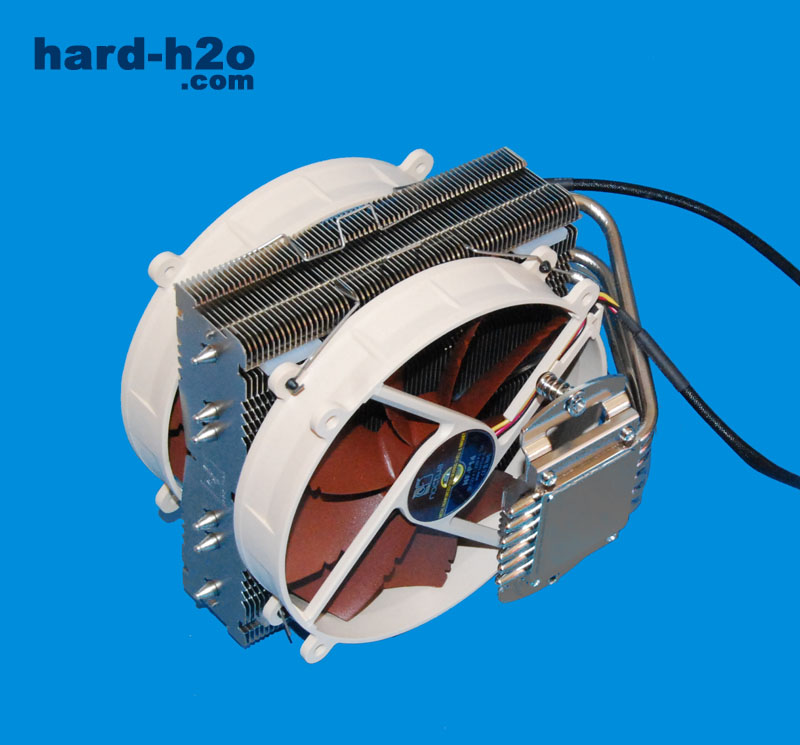

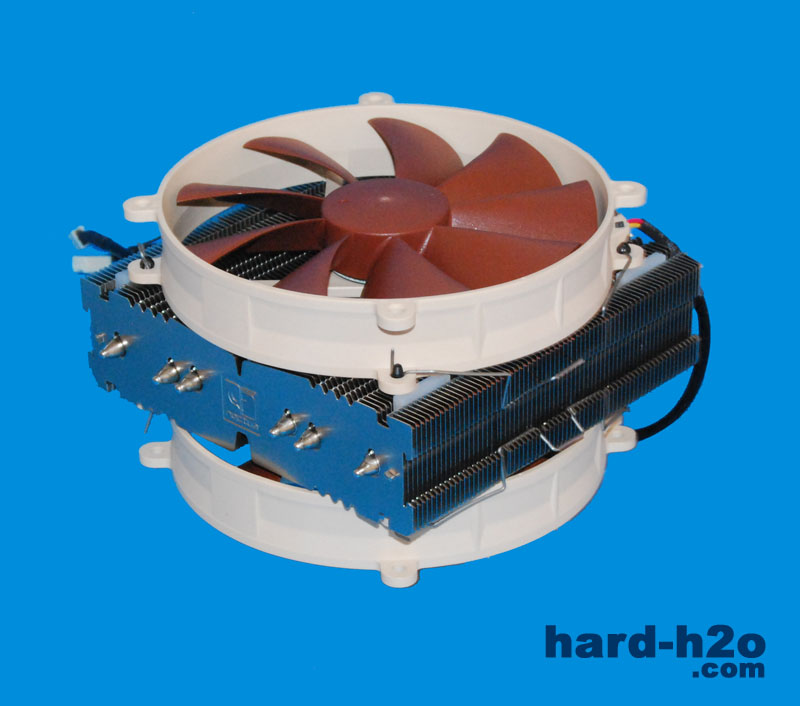

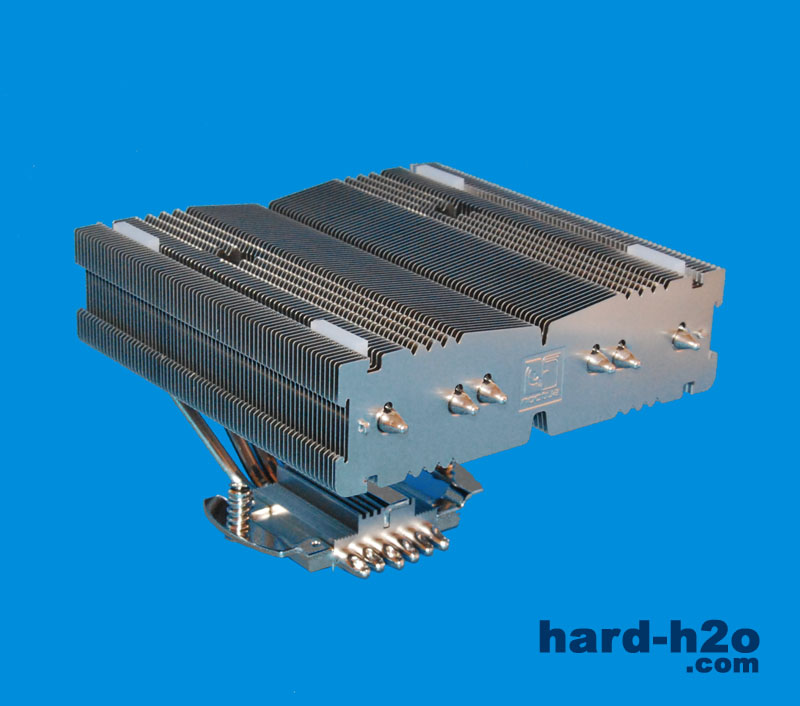

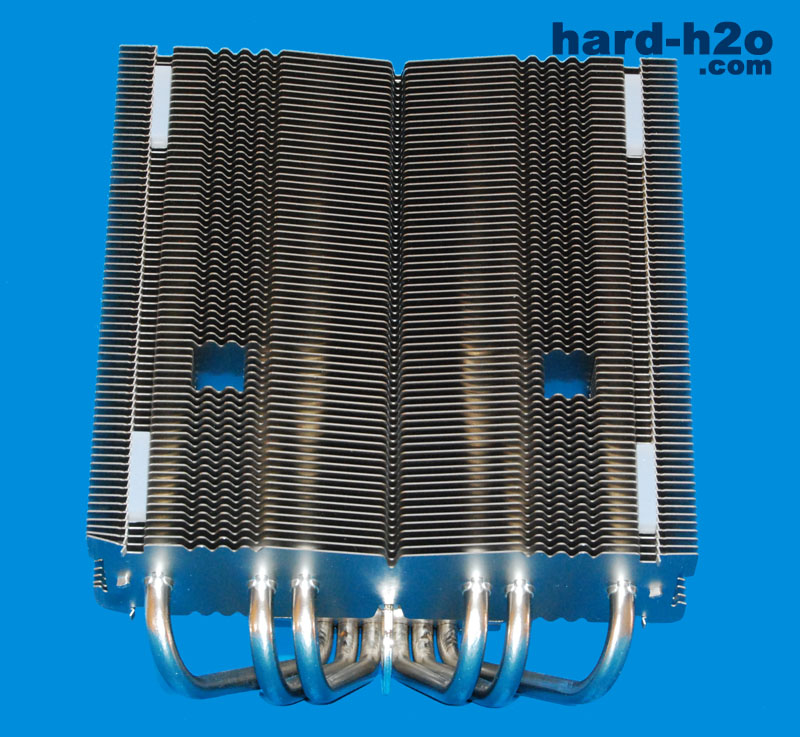

El Noctua NH-C14 se presenta perfectamente embalado en una caja de cartón que hace mas énfasis en las características técnicas del disipador que en su estética. Dentro encontraremos el disipador NH-C14, dos ventiladores NF-P14 FLX de 14cm de diámetro, una muestra de la pasta térmica NT-H1, y todos los anclajes y herramientas necesarias para la instalación del mismo. El NH-C14 viene con los dos NF-P14 instalados, pero tendremos la opción de desmontar fácilmente cualquiera de los dos, o los dos, según nuestras necesidades. El sistema de montaje de los ventiladores por el que ha optado Noctua es el de anclaje por alambres, un sistema rápido y sencillo de usar, aunque no resulte demasiado robusto y pueda inducir a molestias vibraciones. Para esto último, Noctua ha montado unos pads de goma en los que se apoyan los ventiladores para así absorber las posibles vibraciones que puedan generar los ventiladores. Mencionábamos antes que el NH-C14 era el hermano del , sin embargo hay una diferencia notable aparte de la orientación del disipador, y es que el NH-C14 dispone únicamente de un cuerpo, mientras que el D14 dispone de dos. Hay que mencionar la excelente calidad de los acabados de Noctua, que de nuevo, no decepciona, y deja bien claro que su objetivo es conseguir la mayor calidad posible en sus productos. En cuanto a la base, se trata de una base de cobre niquelada, el acabado superficial es bastante bueno, pero no llega a ser de un inmejorable efecto espejo. Como hemos comentado, la altura del disipador es de tan solo 105 mm, sin contar el ventilador superior. Esto nos da la posibilidad de instalarlo en cajas de bajo perfil, HTPC por ejemplo, usando únicamente el ventilador inferior. En la imagen se pueden observar los 6 grandes heatpipes que se encargan de transmitir el calor desde la base hasta el bloque de aletas. Estos 6 heatpipes ocupan por completo la base y Noctua no habría podido poner más aunque quisiera; el diseño de la base nos parece excelente, no hay ni un milímetro entre cada tubería. Nada menos que 68 finas aletas de aluminio serán las encargadas de disipar todo el calor procedente de nuestro procesador. Cabe destacar de nuevo la calidad de fabricación de Noctua. Para los que os lo preguntéis, los orificios en el bloque de aletas serán necesarios para su correcta instalación.

Vista en detalle (Cont.):

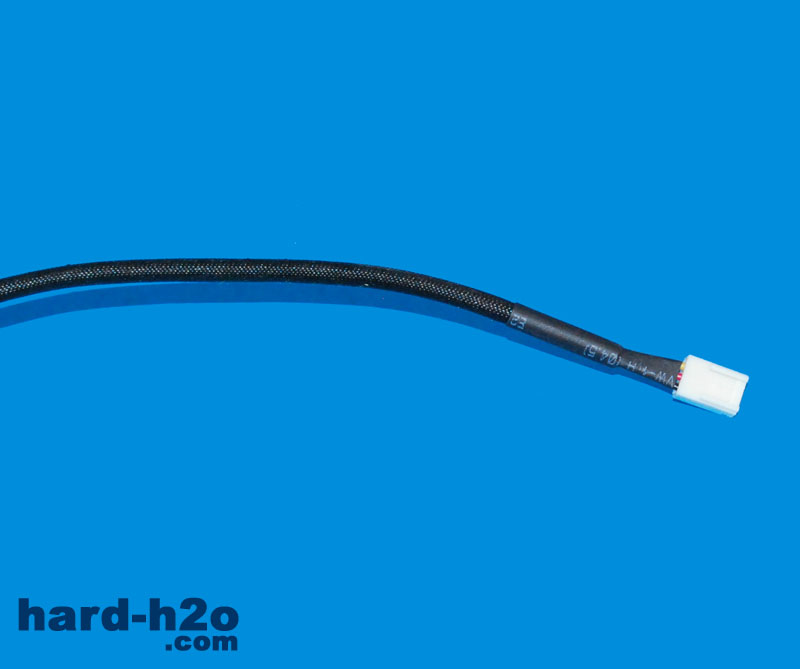

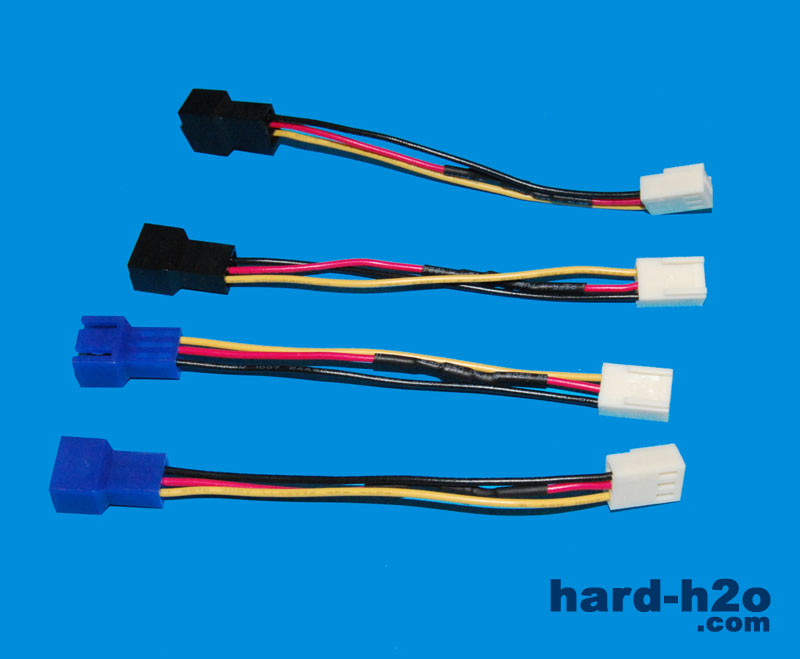

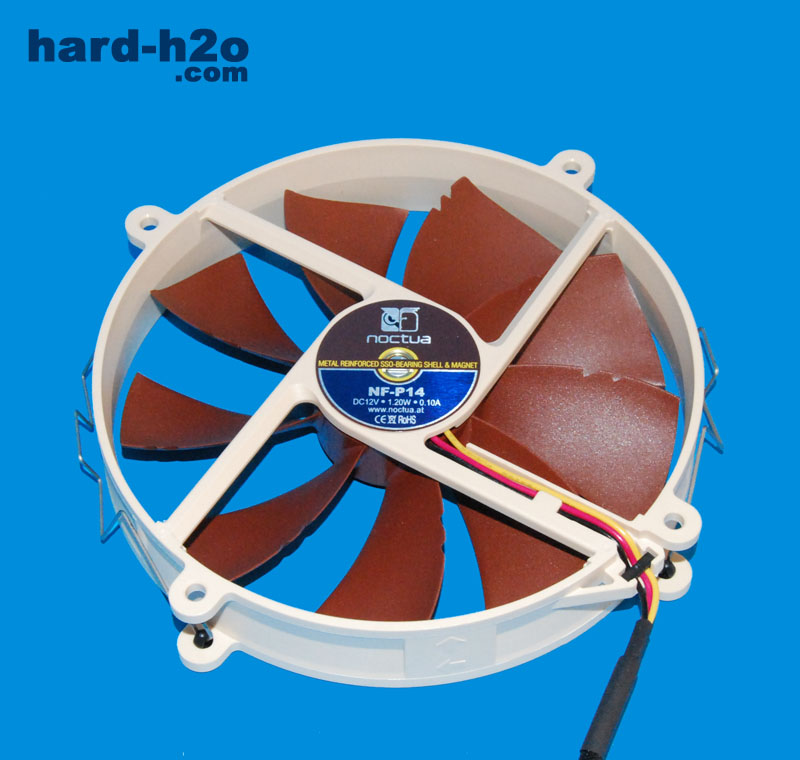

Los ventiladores incluidos en el NH-C14 son los NF-P14 FLX, de 14 cm con la tecnología "Vortex Control Notches" de Noctua.  Gracias a las dos muescas en el borde de fuga, los caudales de aire a lo largo de los lados de succión y presión se mezclan gradualmente, lo que mejora la sonoridad del ventilador. Los conectores de ambos ventiladores son de 3 pines, y están enfundados en una malla plástica desde la base hasta el conector. Noctua incluye dos pares de conectores con resistencias para que podamos modificar la velocidad de giro de los ventiladores. El conector azul es el Ultra-Low-Noise, que ofrece 750 RPM y el negro, el Low-Noise, que limita a 900 RPM la velocidad del ventilador. La diferencia de tamaños entre el disipador InBox de AMD y el NH-C14 de Noctua es sencillamente abismal; no es de extrañar las grandes diferencias de potencia de disipación entre ambos modelos. Junto con el NH-C14 se incluye una muestra de la pasta térmica de la marca, la NT-H1, y es que Noctua ha pensado en todo, y ningún elemento que implique disipación está por debajo del resto. Para la instalación en la plataforma AM3 solo tendremos que cambiar la pieza superior que viene por defecto en el socket, manteniendo el backplate, y sustituirla por las piezas que aparecen en la imagen. La instalación es rápida y sencilla, primero fijaremos las piezas  de anclaje al backplate de AMD, y finalmente, a través de los orificios del bloque de aletas, atornillaremos la base del NH-C14 a las susodichas piezas. El aspecto final del NH-C14 es titánico, si mantenemos los dos ventiladores las dimensiones se disparan y tendremos que tener en cuenta la altura de nuestras memorias y el ancho de nuestra torre, en cualquier caso, Noctua nos da la flexibilidad de desinstalar los ventiladores a nuestro gusto para adaptarnos nuestras necesidades.

Equipo de pruebas:

Pruebas realizadas:

Hemos realizado las pruebas de temperatura al aire, manteniendo una temperatura ambiente controlada. Las lecturas de todas las temperaturas han sido tomadas con el "Core Temp"; para el calibrado, hemos añadido un offset de +8º C, comparando la temperatura real medida con sonda y con pistola láser (así se consiguen temperaturas reales todo el tiempo sin tener que estar con la sonda puesta). Entre prueba y prueba apagamos el PC para que el micro estuviera en las mismas condiciones de encendido. Durante estas pruebas hemos tenido una temperatura ambiente constante de 21º C.

Para el estado "idle" el PC se dedicó exclusivamente a tareas ofimáticas y a la navegación por Internet a la vez que se mantuvieron abiertos programas de descarga y mensajería instantánea. Para el estado "full" hemos corrido el "Prime 2004", una estancia por núcleo, estresando con "Small FTS CPU only" durante otra hora, para tener una lectura de la temperatura de este estado lo más fiel posible.

Respecto al overclocking, se subió el micro desde una velocidad de fábrica de 3,2 GHz @ 4 GHz, 250 MHz de bus, multiplicador de 16 y un vcore de 1,47 V.

Para estas pruebas hemos realizado dos tandas de pruebas, una conectando directamente a placa ambos ventiladores y la segunda, usando el adaptador Ultra-Low-Noise (conector azul) para conocer el rendimiento que ofrece el disipador Noctua a mínima velocidad, una gran opción para los que busquen la menor sonoridad posible. Respecto a su rendimiento, qué decir, sencillamente impecable; con la combinación de los dos ventiladores a máxima velocidad, con un estado de OC, la CPU no superó en ningún momento los 50º C; en reposo, 29º C son toda una delicia.

Conclusión:

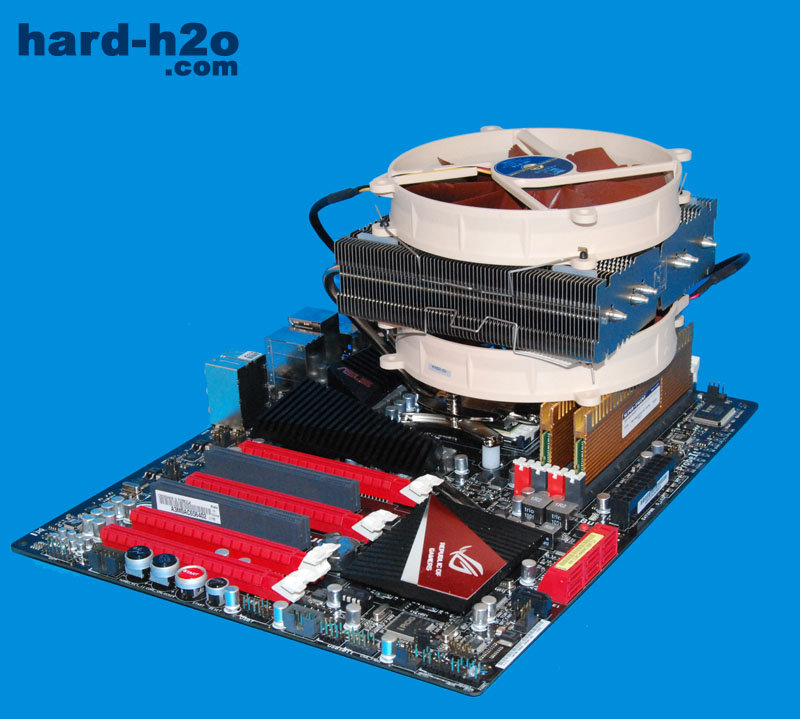

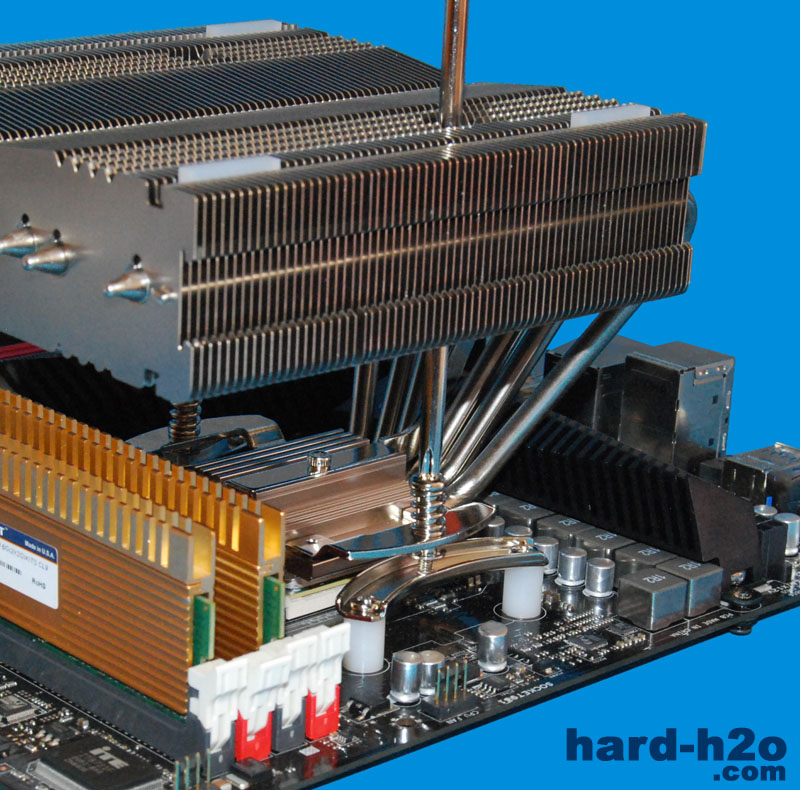

No todo en el NH-C14 es fuerza bruta; a pesar de ser un disipador bastante grande, las posibilidades de instalación de los ventiladores y la posibilidad de regular su velocidad lo hacen muy flexible, pudiendo optar por doble ventilador, simple superior o inferior, y jugar con el flujo ascendente o descendente para refrigerar mosfets y RAM. El sistema de montaje antes utilizado como en el modelo , SecuFirm2, ofrece una gran comodidad a la hora de montar y desmontar el disipador, junto a una gran pasta térmica. Por su diseño, se puede montar incluso en sistemas "Low Profile" ya que, como hemos comentado anteriormente, podemos montar los ventiladores como queramos (ver hoja de compatibilidad en la web del fabricante).

Noctua no nos defrauda y mantenemos la opinión de que es una de las mejores, por no decir la mejor, en el campo de la refrigeración por aire.

Noctua está considerada como una de las marcas con más prestigio en el campo de la refrigeración por aire, tango por sus ventiladores de baja sonoridad y excelente rendimiento, como por sus disipadores, toda una obre de ingeniería e investigación. El último modelo de la austriaca es el NH-D14, un modelo compatible con todos los sockets actuales gracias a su sistema multisocket SecuFirm2. Un doble radiador con dos de los mejores ventiladores de la marca harán posible llevar nuestra CPU a cotas de overclocking máximas sin tener que recurrir a la refrigeración por aire.

Especificaciones del producto:

Fabricante	Noctua
Modelo	NH-D14
Dimensiones del disipador (Alto x Largo x Ancho)	160 mm x 158 mm x 140 mm
Peso	1,24 kg (con los dos ventiladores) 900 gramos sin ventiladores
Compatibilidad	Intel LGA1366, LGA1156, LGA775 // AMD AM2, AM2+, AM3 (backplate necesario)
Material	Base y heatpipes de cobre, aletas de aluminio
Ventiladores	NF-P14 FLX
Dimensiones del ventilador (Alto x Largo x Ancho)	NF-P12: 120 mm x 120 mm x 25 mm NF-P14 FLX: 140 mm x 140 mm x 25 mm
Velocidad, ruido y caudal máximo de aire del ventilador	NF-P12: 1.300 RPM // 19,8 dBA // 54,36 CFM NF-P14 FLX: 1.200 RPM // 19,6 dBA // 64,96 CFM
Rodamientos	SSO
Consumo	NF-P12: 1,2 W NF-P14 FLX: 1,08 W
Vida estimada	> 150.000 horas
Conector	3 pines
Extras	Diseño de las aspas con "Vortex Control Notches" Adaptador Molex 3 pines en Y 2 x adaptadores Ultra-low-noise Pasta térmica incluida Sistema de montaje SecuFirm2 Destornillador para montaje Garantía de 6 años por parte del fabricante

Presentación y vista en detalle:

EL NH-D14 es el referente de Noctua en cuanto a disipadores tanto para la plataforma Intel como para la de AMD; soporta todos sockets que se fabrican en la actualidad para ambas marcas, incluso para el reciente en desuso LGA775 de Intel. Junto al disipador se incluye el backplate único para todos los sockets, los anclaje para Intel y MD, un completo manual de instalación, un destornillador, un adaptador en Y para corriente y los adaptadores Ultra Low-Noise para cada uno de los ventiladores. Este monstruo pesa ni más ni menos de 1,24 kg, debido principalmente a la estructura doble y a la inclusión de dos venitladores, el y el nuevo NF-P14 FLX. Sin ambos ventiladores el peso se reduce a 900 gramos. La estructura en forma de torre consta de dos radiadores con una finas aletas de aluminio; cada una de estos monta un ventilador; se puede montar de diferente forma, los dos introduciendo aire, uno de ellos extrayendo o ambos realizando esta acción. Los heatpipes y la base son de cobre, posteriormente niqueladas. Un total de 6 heatpipes recorren en forma de U la doble estructura, llegando de un extremo a otro. Veremos cómo se comportan dos ventiladores en paralelo, ya que podríamos pensar que uno puede entorpecer al otro; es más, este modelo admite un tercer ventilador en la cara libre del disipador.

Vista en detalle (Cont.):

Los heatpipes llegan hasta la zona alta de ambas torres; si nos fijamos detenidamente, estos van soldados también a cada una de las aletas, por lo que mejoraremos la refrigeración al haber una unión metálica entre ambos elementos. Cada ventilador incorpora un conector propio de corriente; se acompaña un adaptador en Y para poder conectar ambos en un único conector, de modo que rodarán prácticamente al mismo porcentaje. Noctua se ha deshecho del complicado sistema de agarre del ventilador (eran dos alambres metálicos que había que anclar al disipador y de éste al ventilador) e incorpora los enganches en el propio ventilador. Así, sólo hay que colocarlos en la posición correcta y tirar del enganche hasta que quede sujeto. Nada que ver como era antes, donde era habitual que se salieran uno de los alambres o no quedaran correctamente colocados. La cara donde apoyan los ventiladores llevan dos pequeñas tiras de silicona para evitar cualquier tipo de vibración. Como hemos comentado, el kit de montaje se completa con el adaptador en Y de corriente, dos adaptadores para tener al mínimo la velocidad de los dos ventiladores (conector negro para el NF-P14 y conector azul para el NF-P12), pasta térmica , y unos silentblocks. Para el montaje del disipador bajo Socket LGA1366 disponemos de las dos piezas que van sujetas al backplate y la tornillería necesaria para ello. No cabe duda que estamos ante uno de los disipadores más grandes del mercado; tendemos que comprobar la compatibilidad en la web de Noctua para asegurarnos que el NH-D14 lo es con nuestra placa base; el problema más común es que tropiece con los módulos de memoria RAM (según determinados modelos) o que sólo pueda ser colocado en una posición. La pieza de retención para Intel dispone de tres huecos, "A", "B" y "C"; cada uno de ellos se usará para un socket. el "A" para el LGA1366, el "B" para el LGA1156 y el "C", para el LGA775. En el caso de AMD, necesitaremos el backplate que viene en todas las placas base para estas CPU.

Vista en detalle (Cont.):

Para el montaje en el Socket 1366 de Intel colocaremos los cuatro tornillos de cabeza hexagonal en la posición "A", de modo que las cabezas queden correctamente fijadas. Este anclaje irá en la parte trasera de la placa y es la que sujetará otras dos piezas donde se atornillará el disipador. Como comentábamos antes, las cabezas hexagonales deben quedar correctamente fijadas en esta pieza, tal y como se muestra en la imagen. A continuación, colocaremos las cuatro piezas plásticas en cada uno de los tornillos, para levantar el disipador y que quede a la altura correcta. Seguimos con las piezas de montaje; estas van atornilladas a las piezas hexagonales con los tornillos que se acompañan. Se pueden apretar con la manos hasta dejarlo sujeto y finalmente, usar el destornillador para terminar con su instalación. El disipador puede rotarse 90º según cómo coloquemos las piezas de montaje; para sujetar el disipador a estas piezas haremos usos del destornillador que se acompaña, que tiene la longitud idónea para pasar entre las dos estructuras del disipador. Al tratarse de dos tornillos con un muelle, éste hará las veces de tope, no debiendo pasarnos una vez éste ofrezca resistencia. Las dimensiones del disipador son titánicas; sólo hay que ver cómo queda instalado en nuestro sistema. No existe ninguna incompatibilidad con nuestra placa, por lo que puede montarse girado 90º sin mayor problema. Todo depende de cómo sea nuestra corriente de aire dentro de nuestra caja.

Equipo de pruebas:

Componente	Modelo
Placa Base	Intel DX58SO
Procesador	Intel Core i7 920
Memoria RAM	Qimonda 3x1GB Tri-Channel DDR3-1066 7-7-7-20
Tarjeta gráfica	Nvidia Gigabyte GTX260 OC
Disco Duro	Western Digital 500 GB SATA2 Green Series
Fuente de alimentación	NOX Krypton 900 W
Caja	Montaje al aire
Monitor	Samsung 22" SyncMaster 226SW
Sistema operativo	Windows 7 RC

Pruebas realizadas:

Hemos realizado las pruebas de temperatura al aire, manteniendo una temperatura ambiente controlada. Las lecturas de todas las temperaturas han sido tomadas desde la placa base, no usando ningún aparato medidor. Entre prueba y prueba apagamos el PC para que el micro estuviera en las mismas condiciones de encendido. Durante estas pruebas hemos tenido una temperatura ambiente constante de 24º C.

Para el estado “idle” el PC se dedicó exclusivamente a tareas ofimáticas y a la navegación por Internet a la vez que se mantuvieron abiertos programas de descarga y mensajería instantánea. Para el estado “full” hemos corrido el “Prime95” en modo “Torture Test con la opción de “In-place large FFTs” durante otra hora, para tener una lectura de la temperatura de este estado lo más fiel posible.

Respecto al overclocking, se subió el micro desde una velocidad de fábrica de 2,66 GHz a 3,3 GHz, 165 MHz de bus, multiplicador de 20 y un voltaje de 1,25 V.

Conclusión:

Nos gusta	Puede mejorar
Soberbio rendimiento	Algo pesado
Varias configuraciones de ventiladores
Fácil montaje
Calidad de fabricación
Perfecto incluso para alto overclocking

Cualquier novedad de Noctua es una fiesta para los amantes del overclocking; el disipador NH-D14 es el resultado del gran ingenio de los ingenieros de la marca. Estamos ante uno de los mejores disipadores por aire para Intel y AMD por no decir que es el mejor que hemos analizado hasta ahora. Los resultados hablan por sí mismos, no hay apenas variación en reposo con el i7 920 a velocidad de fábrica y con un OC moderado. El trabajo de los dos ventiladores se refleja en esto bajos valores, a la vez que la doble estructura en forma de torre, que mejora aun sí cabe la bajada de temperatura. Ambos modelos trabajando al máximo de su velocidad llegan a notarse, por lo que podemos ajustar el ruido bien colocando los adaptadores de control de velocidad o quitando uno de los ventiladores para ganar en silencio. Su montaje es extremadamente fácil gracias al manual que se acompaña, y tiene una alta compatibilidad sólo limitada por algunas placas y modelos de memorias RAM. Tiene un pero y son las dimensiones y peso, muy voluminoso y pesada por lo que deberemos comprobar que va a caber en nuestra caja, sobre todo por la altura.

Otra obra maestra de la austriaca Noctua, el NH-D14 es ante todo robusto con una calidad de fabricación soberbia, un rendimiento brutal bajo cualquier circunstancia y fácil de montar.

Producto cedido por Noctua

Producto / Enlace	Precio (17/03/2010)
Disipador CPU Noctua NH-D14	65,95 € (IVA inc.)
