Las necesidades de refrigeración de los equipos informáticos hacen que aparezcan nuevos y avanzados sistemas para estabilizar la temperatura de nuestros ordenadores. En su mayoría pueden ser sistemas difíciles de implementar para un usuario no acostumbrado y también algo costosos, lo que hace que puedan ser desechados. Por suerte siempre existen soluciones, como la del fabricante Mascstek, el MACS Triumph Deluxe, un disipador con un montaje sencillo que se combina con un sistema de refrigeración termoeléctrica que ayudará a mantener nuestro sistema con una temperatura más moderada.
Especificaciones del producto:
Fabricante
Macstek
Modelo
Triumph MA-7131
Compatibilidad
AMD Socket F/AM2/754/939/940 e Intel Socket 775
Peso
765 g (Sin ventilador). 821 g con ventilador
Material
Aluminio
Dimensiones (Alto x Largo x Ancho)
160 mm x 147 mm x 95 mm
Dimensiones del LCD (Alto x Largo x Ancho)
43 mm x 150 mm x 145,8 mm
Ventilador
9 cm. Rodamiento de bolas
Velocidad y ruido
1500 RPM ~ 20 dBA // 2500 RPM ~ 26 dBA
Chip termoeléctrico
40 x 40 mm
Conector
Molex 3 pines
Extras
Controlador de temperaturas con LCD para bahia de 5,25"
Presentación y vista en detalle:
La primera impresión del producto es buena. Viene perfectamente embalado en un armazón de plástico y protegido por una caja de cartón que deja ver parte del disipador. En la caja además podemos ver sus características técnicas.

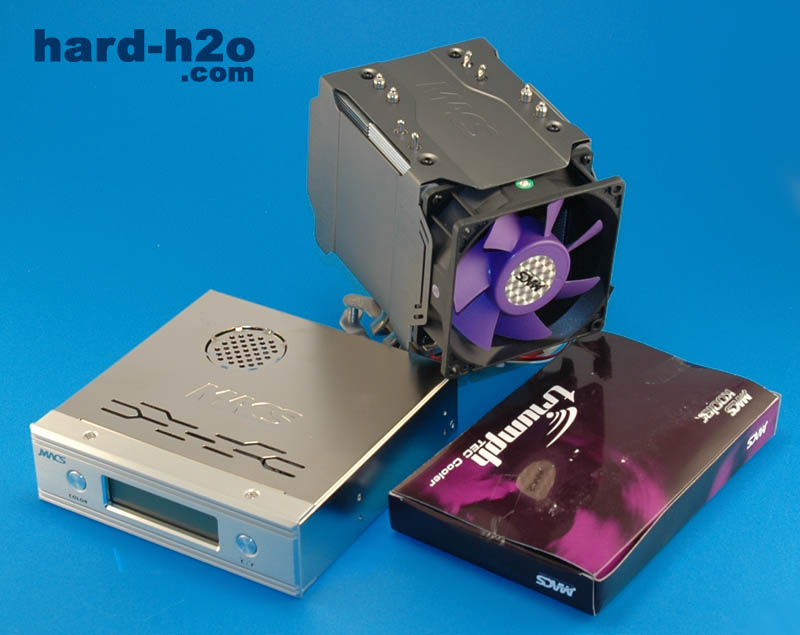

Además del disipador la caja contiene un LCD para montar en una bahía de 5,25" con el que controlaremos la temperatura de nuestro procesador y una caja donde encontraremos todos los elementos necesarios para el montaje.

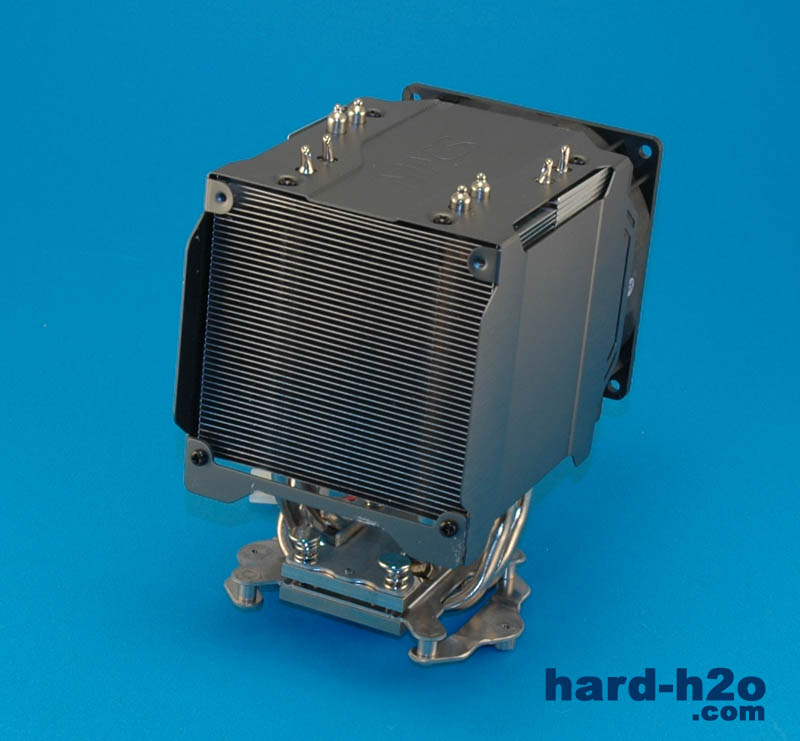

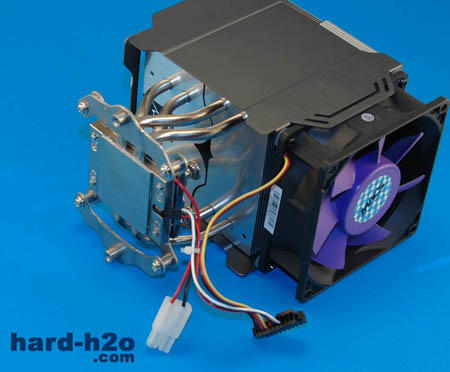

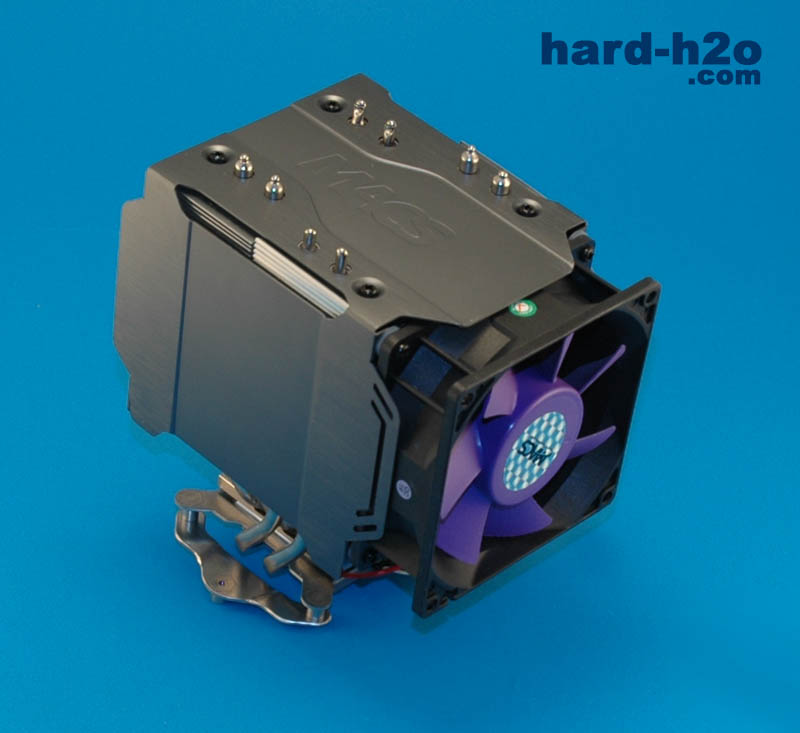

El disipador tiene un tamaño modesto, aunque no superior a otros coolers de sus mismas características. Incorpora un carenado de plástico para mejorar el flujo de aire que producirá el ventilador de 9 centímetros adosado a uno de sus laterales.
Para la refrigeración se ayudará de las aletas de aluminio, protegidas como veíamos anteriormente por la cubierta de plástico, adornada en la parte superior con el logotipo del fabricante.

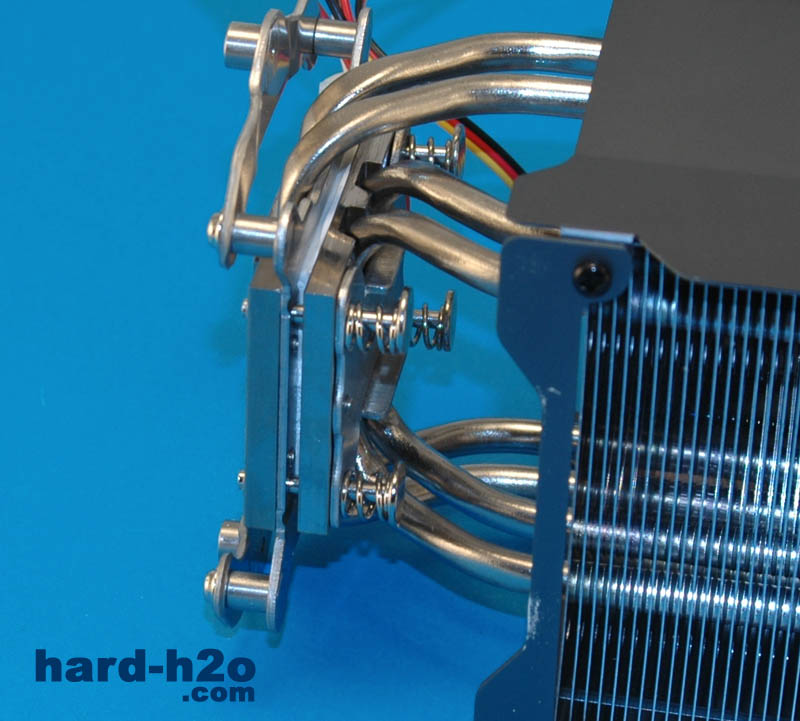

El disipador dispone de dos bases, de cada una de las cuales parten 2 heatpipes de aluminio, que serán unos de los dos mecanismos usados por el disipador para alcanzar su gran rendimiento.
Entre las dos bases descritas antes se sitúa el módulo termoeléctrico, también conocido como célula Peltier. Este módulo consiste en dos placas de cerámica con una unión de metales en medio. Cuando recibe corriente una de las bases absorbe el calor, en nuestro caso orientada hacia el micro, y lo traslada hacia el otro extremo, donde están ubicados 2 de los 4 heatpipes del disipador. De esta forma conseguiremos una ayuda extra para enfriar. La peltier necesitará de una fuente de al menos 350 W para un correcto funcionamiento debido a su alto consumo.

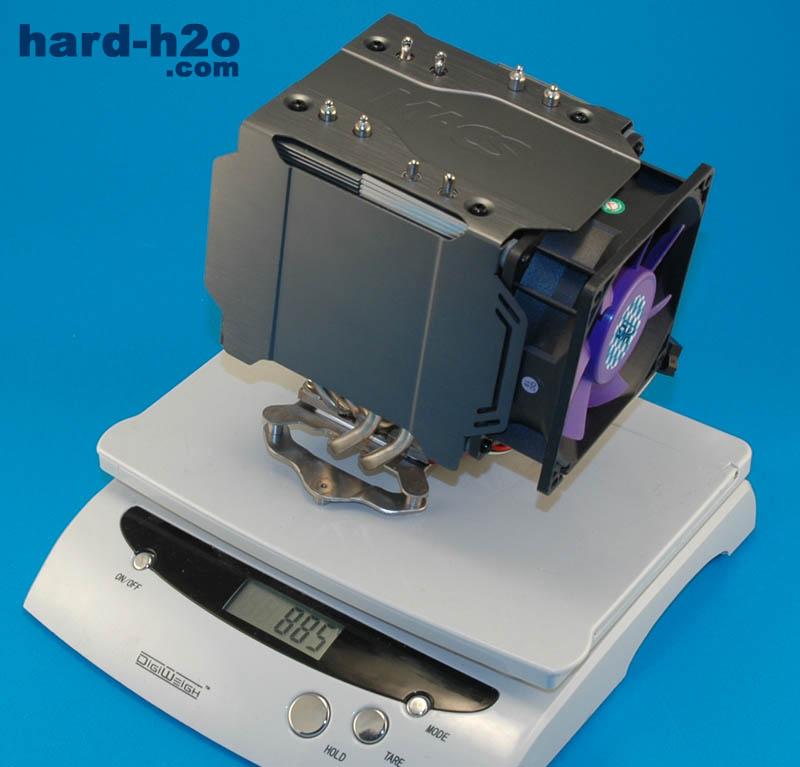

El peso del disipador se adecua al estimado por el fabricante, y no sobrepasa el de otros disipadores con la misma constitución de gama alta.

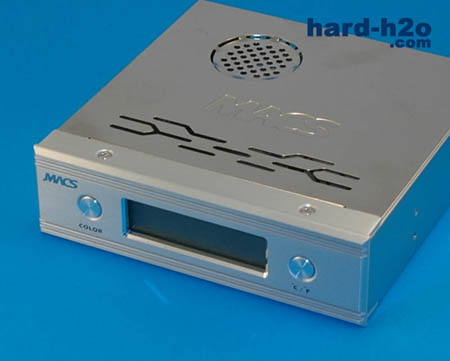

Como veíamos el kit incorpora un LCD con el que podremos monitorizar la temperatura del disipador y tenerlo siempre controlado.
Vista en detalle (Cont.):

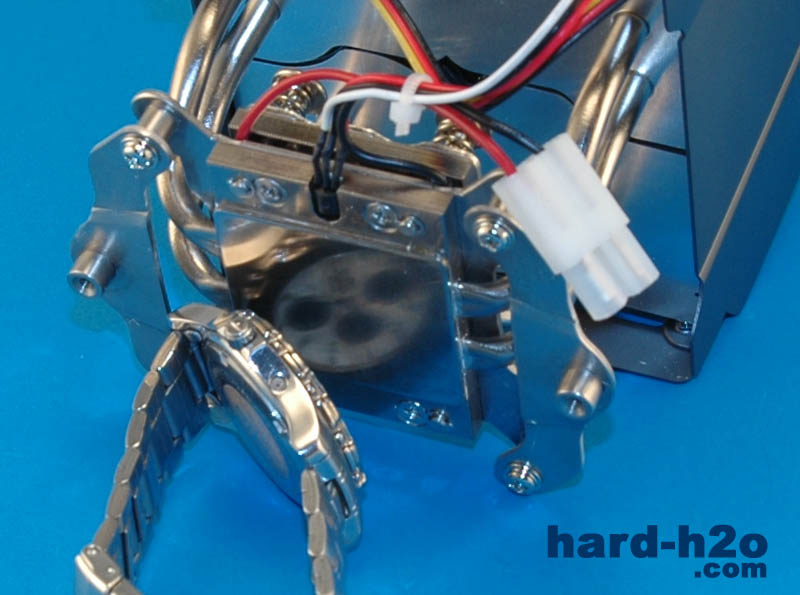

La base es de aluminio igual que el resto del disipador. El pulido de la misma no es excepcional, pero será suficiente para nuestras necesidades.

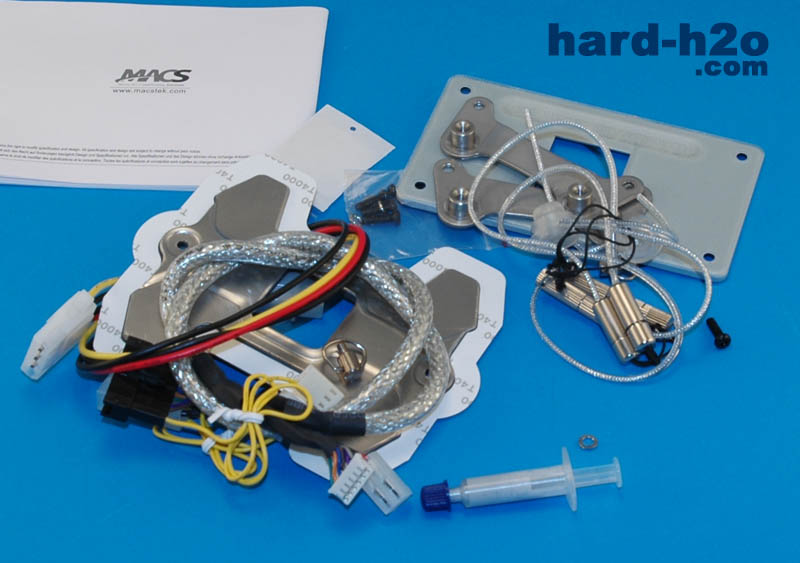

La caja con los elementos para el montaje trae incluidos: los cables de corriente tanto del módulo termoeléctrico como del ventilador, anclajes y tornillos para el socket correspondiente, el manual del producto y pasta térmica para el montaje.

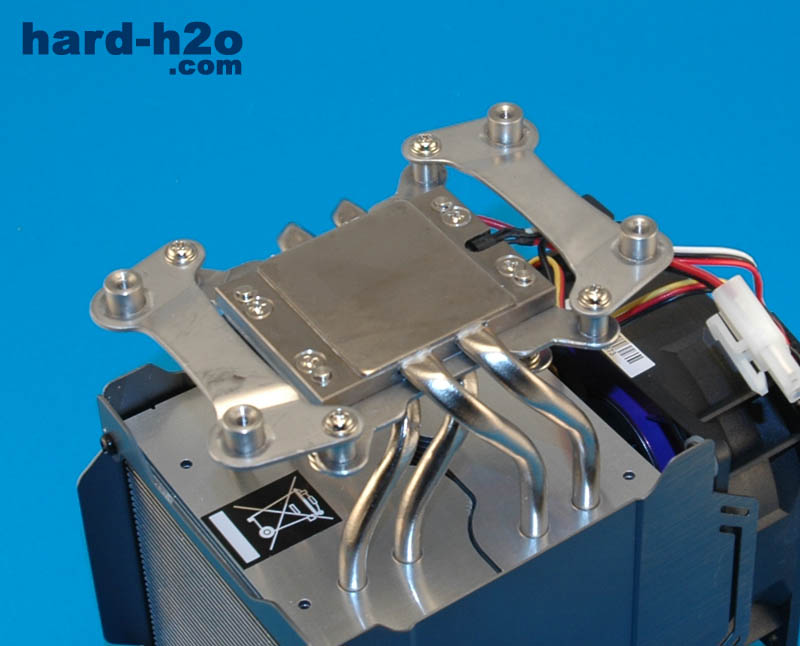

Vamos a proceder al montaje, para ello lo primero que haremos será colocar las piezas del anclaje en la base; éstas cambiarán dependiendo del socket que tengamos.

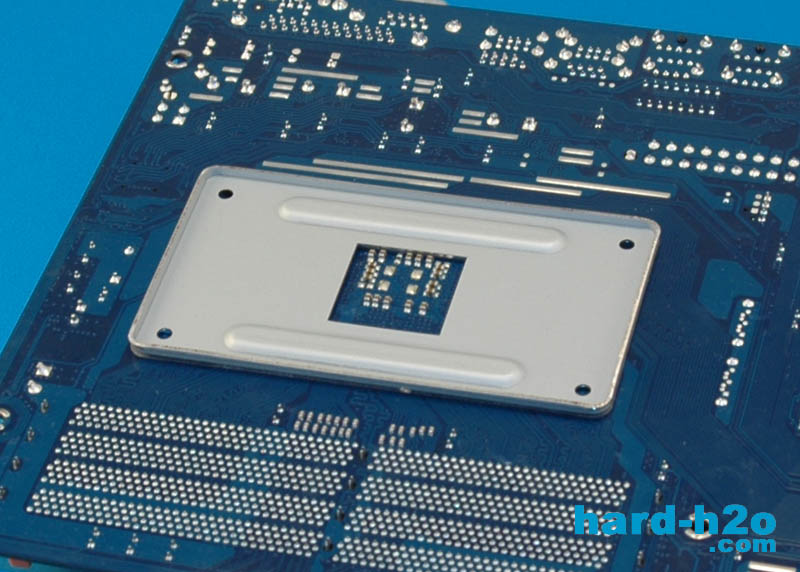

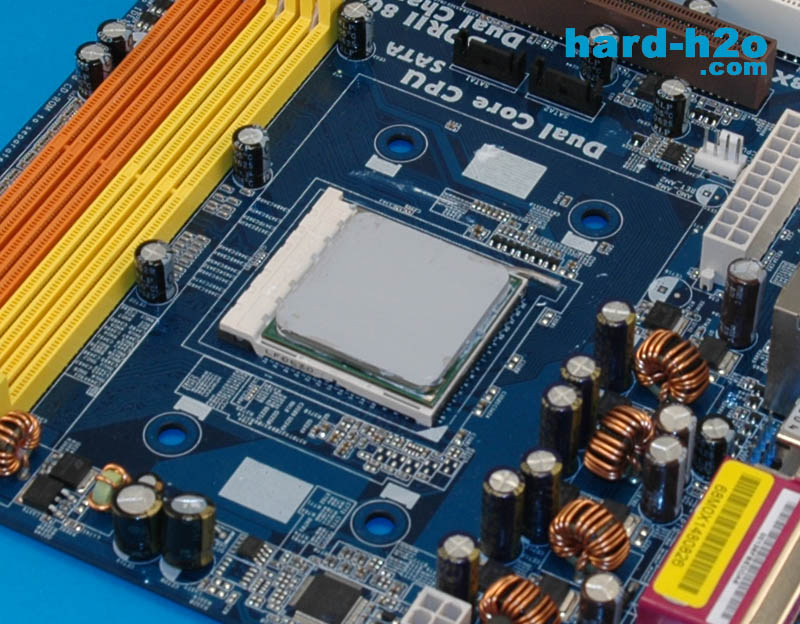

En nuestro caso el montaje es sobre AM2. Desmontaremos el backplate de la placa donde se anclan los disipadores convencionales y aplicaremos la pasta térmica sobre el procesador.

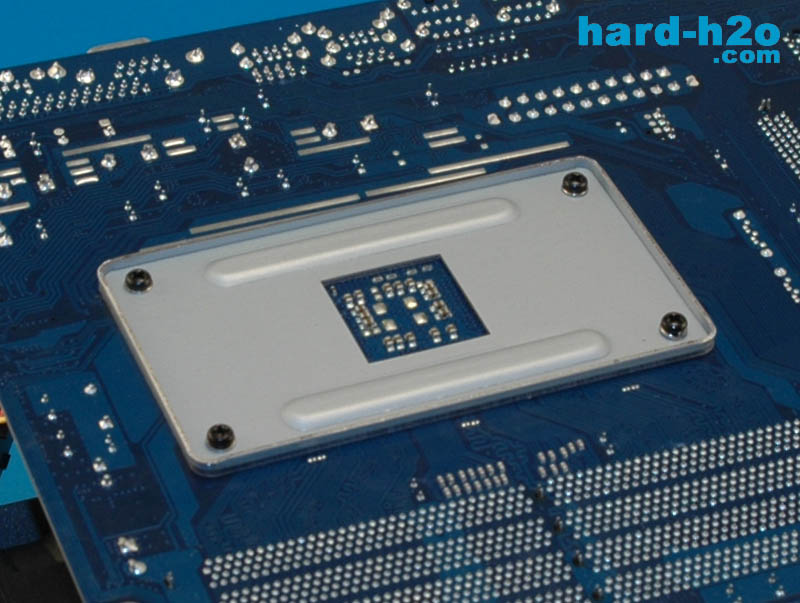

Colocaremos el backplate de nuestro modelo en la parte trasera de nuestra placa para sujetar el disipador a la misma.

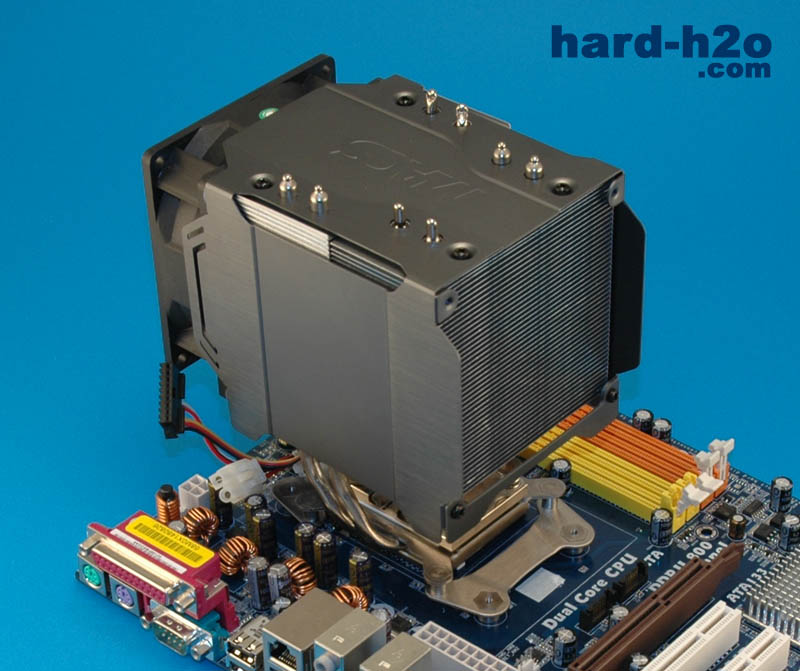

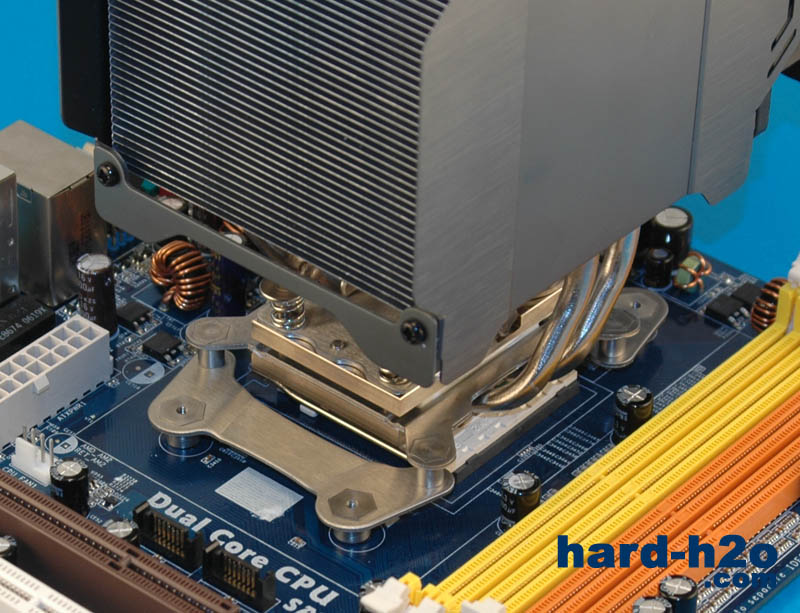

Haremos coincidir los anclajes del disipador con los agujeros del socket de la placa base. Podemos observar en la imagen como pese a las dimensiones del disipador no interfiere con ningún elemento de la placa como memorias o conectores.
Sólo queda anclar el disipador desde la parte trasera de la placa, atornillando alternativamente desde las esquinas poco a poco para fijarlo de una forma homogénea por todos los lados.
Ya tenemos nuestro disipador listo para funcionar. Como veréis, hemos colocado el disipador con el ventilador hacia arriba y así aprovechar el flujo ascendente para sacar el aire y refrigerar mejor.
Vista en detalle (Cont.):

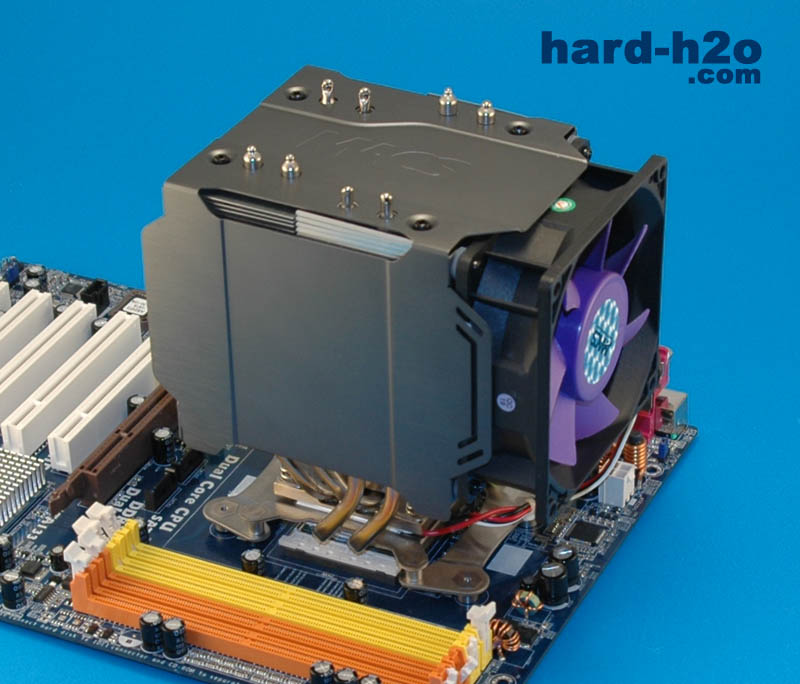

El disipador queda montado con un aspecto muy robusto y una estética muy buena. Incluso con las dimensiones que tiene, ha sido diseñado para que no choque con ningún componente de la placa base.

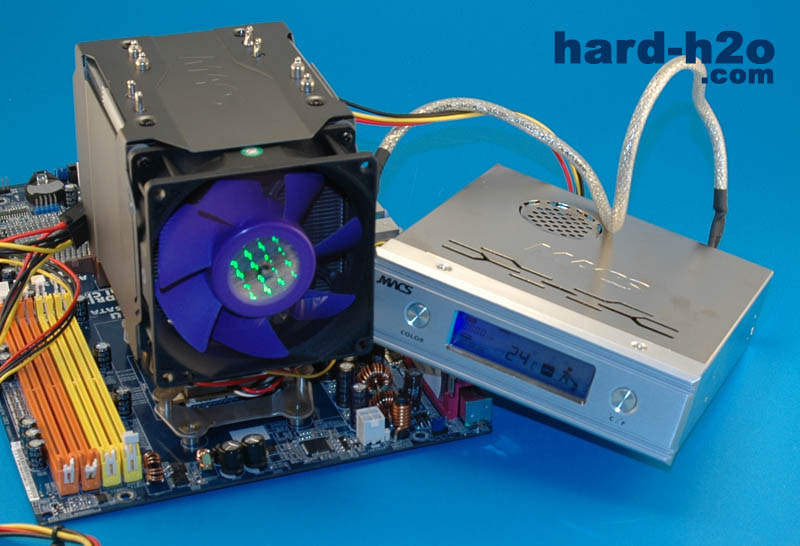

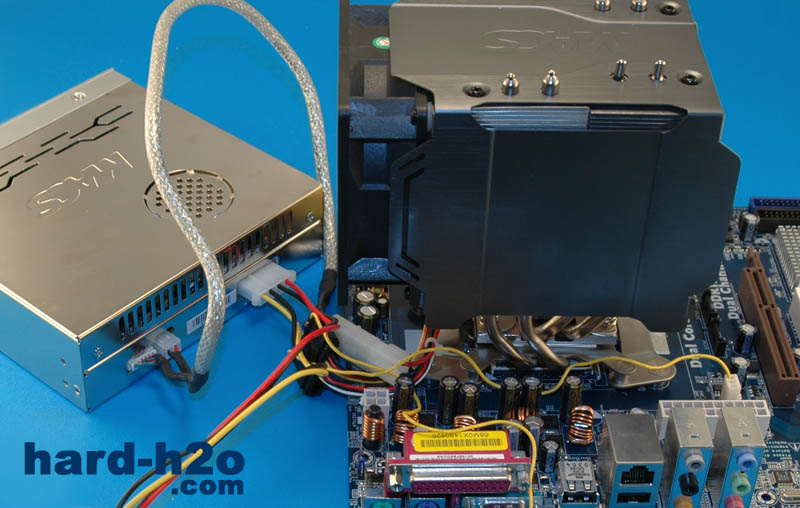

Ahora conectaremos la unidad de monitorización del disipador con los cables incluidos en el kit. Además tenemos que conectar la peltier y el ventilador del disipador a sus correspondientes tomas de corriente.
Una vez listo ya se puede poner a funcionar. La unidad deberá ir colocada en una bahía de 5,25".

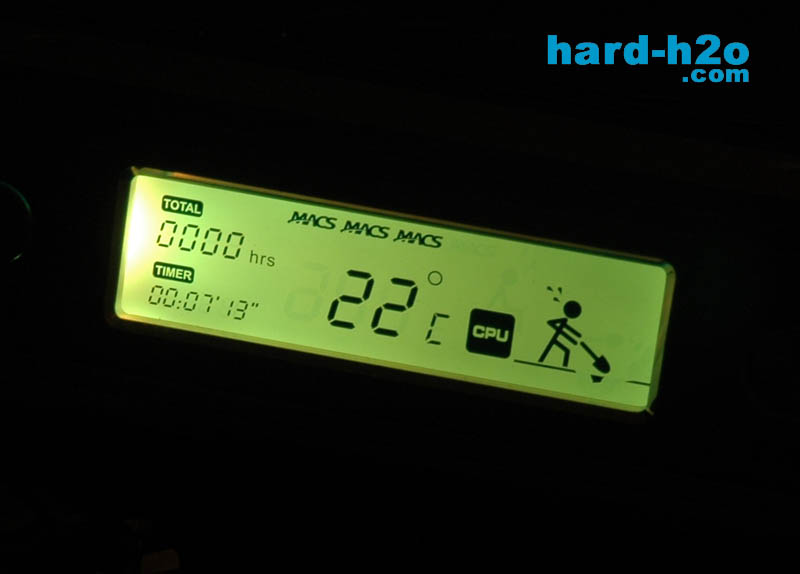

La pantalla del LCD nos muestra el tiempo que lleva trabajando el disipador así como el tiempo total de funcionamiento. Además muestra la temperatura y un gráfico que refleja si está trabajando o no. En este caso el color elegido en el display es verde-amarillo.

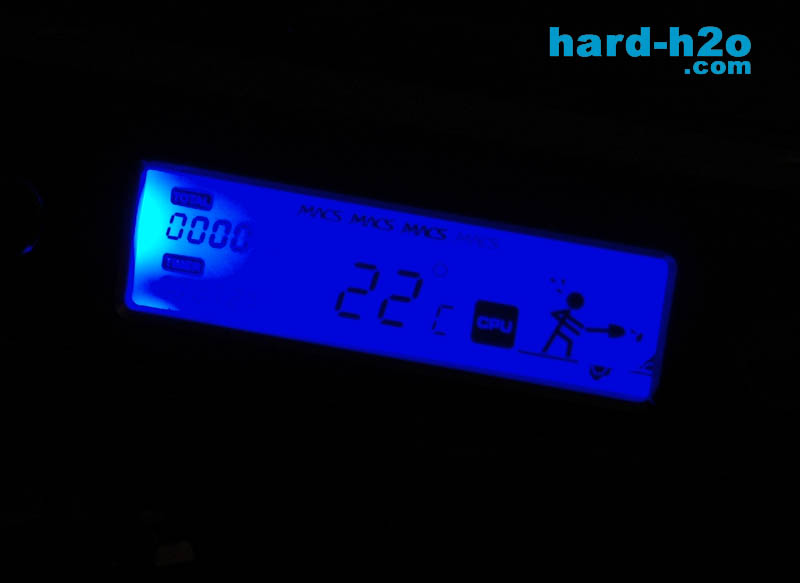

Observamos el funcionamiento con el display en color azul.

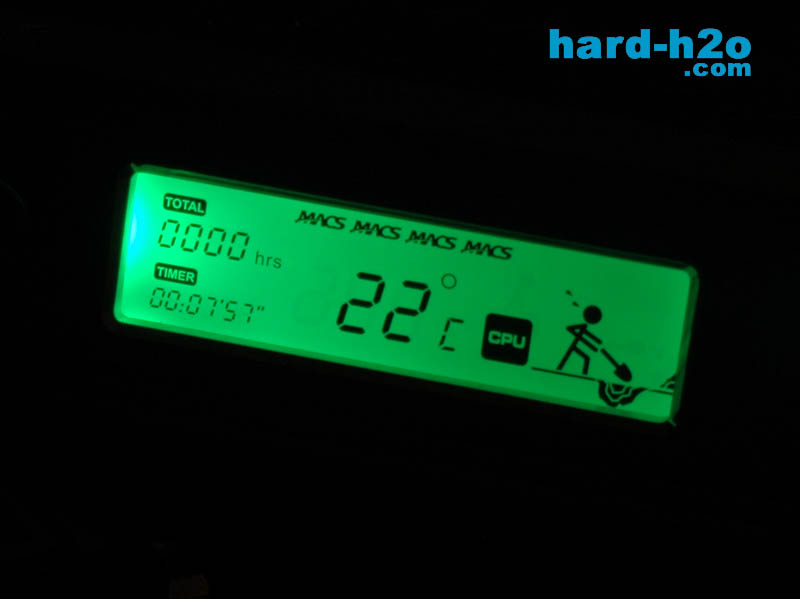

En verde intenso.

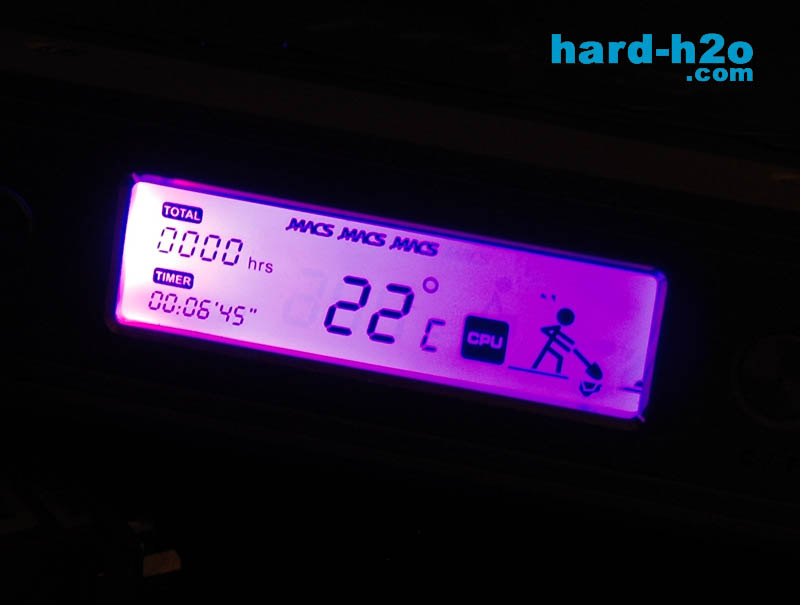

Y por último en color fucsia, adecuado para todos los gustos.
Equipo de pruebas:
Componente
Modelo
Placa Base
GigaByte GA-K8NF-9
Procesador
AMD Athlon 64 3500+
Memoria
2 x 512 MB GeIL Value Series
Disco Duro
Seagate SATA 200GB 7200.7
Tarjeta gráfica
ATi Sapphire X700Pro
Fuente de alimentación
Pruebas realizadas:
Hemos realizado las pruebas de temperatura en una caja con dos ventiladores, delantero y trasero de 12 cm; además, la fuente de alimentación extrae aire mediante su ventilador interno. Las lecturas de todas las temperaturas han sido tomadas desde la placa base, no usando ningún aparato medidor. Entre prueba y prueba apagamos el PC para que el micro estuviera en las mismas condiciones de encendido. Durante estas pruebas hemos tenido una temperatura ambiente constante de 24º C; la temperatura en el interior de nuestra caja se encuentra entre 4º y 5º C superior a la temperatura ambiental.
Para el estado "idle" el PC se dedicó exclusivamente a tareas ofimáticas y a la navegación por internet a la vez que se mantuvieron abiertos programas de descarga y mensajería instantánea. Para el estado "full" hemos corrido el Prime95 en modo "Torture Test" con la opción de " In-place large FFTs" durante otra hora, para tener una lectura de la temperatura de este estado lo más fiel posible.
Conclusión:
Nos gusta
Puede mejorar
Gran capacidad de rendimiento combinando heatpipes y peltier
Excesivo consumo del peltier
Regulable
Panel indicador de temperatura
Una vez revisado el producto podemos destacar que se trata de un producto muy completo en cuanto al sistema de refrigeración, contando con peltier y heatpipes y además con una carga estética muy favorable. Con altas revoluciones del ventilador el cooler mejora las temperaturas obtenidas con disipadores de gama alta, aunque deberemos tener en cuenta que el ruido producido será bastante mayor. Si ajustamos las revoluciones para que el ruido sea menor, se encontraría en el rango de cualquier disipador de calidad, pero superando siempre con creces a los disipadores de serie. Donde puede verse su potencial es cuando realizamos OC al sistema, ya que según nuestras pruebas la subida de temperatura se haya en un par de gradas; aunque también es cierto que no es asequible a todos los bolsillos. La mayor razón en contra del sistema es el consumo de la Peltier, que necesita un al menos una fuente de 350 W para funcionar correctamente.
Destaca la inclusión del panel para tener controlada en todo momento la temperatura, así como el tiempo de funcionamiento.
