Disipador CPU Asus Triton 85

3 Septiembre 2008 por Quetedigo

 · Análisis:

Quetedigo

 · Fotos y montaje:

Dobbie

 · Publicado por:

Quetedigo

 · Fecha:

03/09/2008

Producto cedido por Atlas Informática


La capacidad de refrigeración de los disipadores se ve mejorada por nuevos diseños e implementación de ventiladores que optimizan el flujo de aire sin renunciar a una baja sonoridad. El Asus Triton 85 dispone de un perfil más bajo que los habituales de tipo torre, con una facilidad de montaje y una sonoridad sorprendentes.

Especificaciones del producto:

Fabricante Asus
Modelo Triton 85
Compatibilidad Intel LGA 775 // AMD Socket 939, 940, F, AM2 y AM2+
Peso 520 gramos con ventilador incluido
Material Heatpipes y base de cobre. Aletas de aluminio
Dimensiones del disipador (Alto x Largo x Ancho) 123 mm x 137 mm x 120 mm
Ventilador Rodamientos EBR (Enter Bearing)
Dimensiones del ventilador (Alto x Largo x Ancho) 120 mm x 120 mm x 25 mm
Velocidad y ruido 1.400 RPM ± 10 % // 16 dBA
Conector Molex de 4 pines para conexión a placa (regulación PWN)
Extras Tubo de pasta térmica para varias aplicaciones
Recubrimiento plateado

Presentación y vista en detalle:

Ampliar Foto Disipador CPU Asus Triton 85

El nuevo Triton se presenta en una caja bien resguardado de posibles golpes, muy fácil de llevar gracias al asa de transporte. Destaca el ventilador de 12 cm con una sonoridad máxima de 16 dBA.


Ampliar Foto Disipador CPU Asus Triton 85

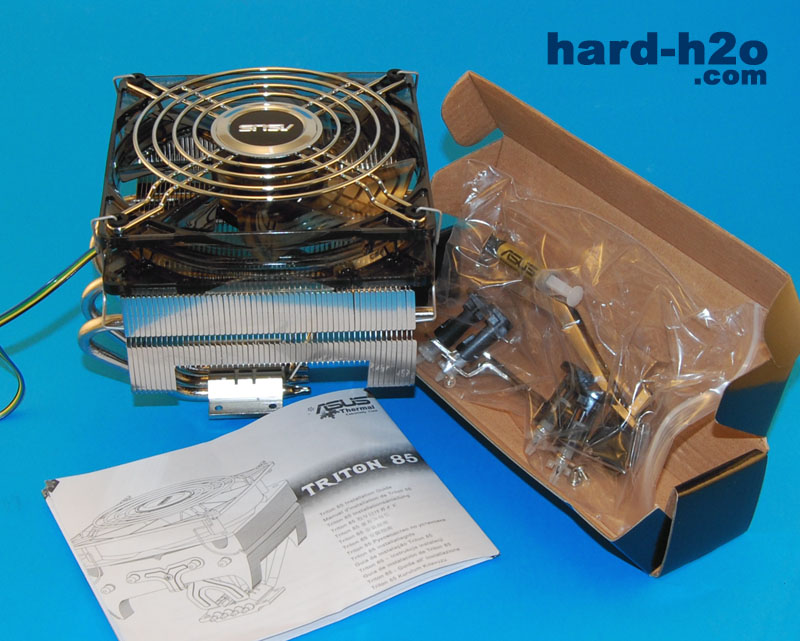

El kit se compone del disipador, manual de instrucciones multilenguaje (se incluye el español) y los anclajes para sistemas Intel y AMD. Por último, se entrega una pequeña jeringuilla de pasta térmica para aplicar antes de colocar el disipador.


Ampliar Foto Disipador CPU Asus Triton 85

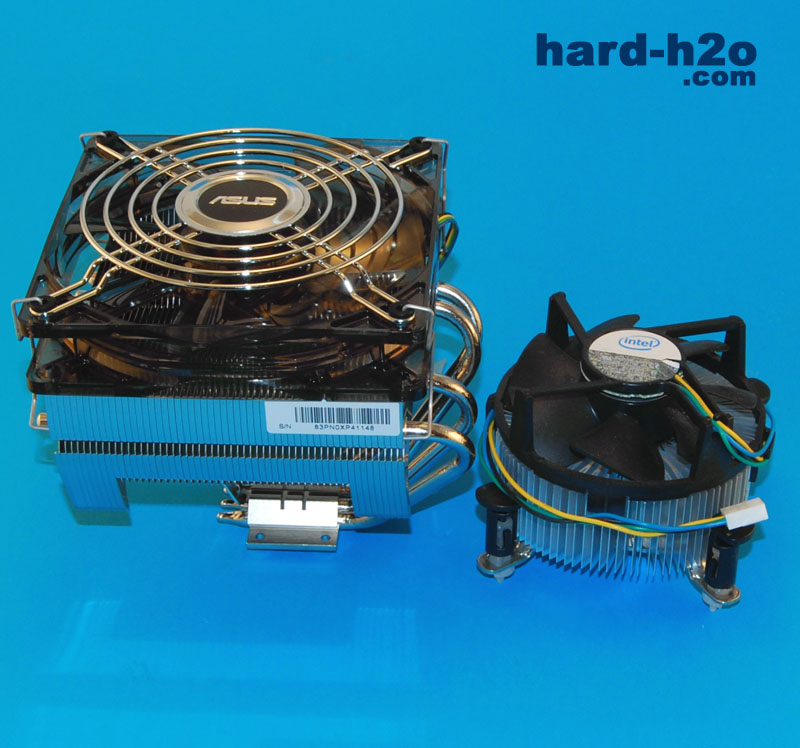

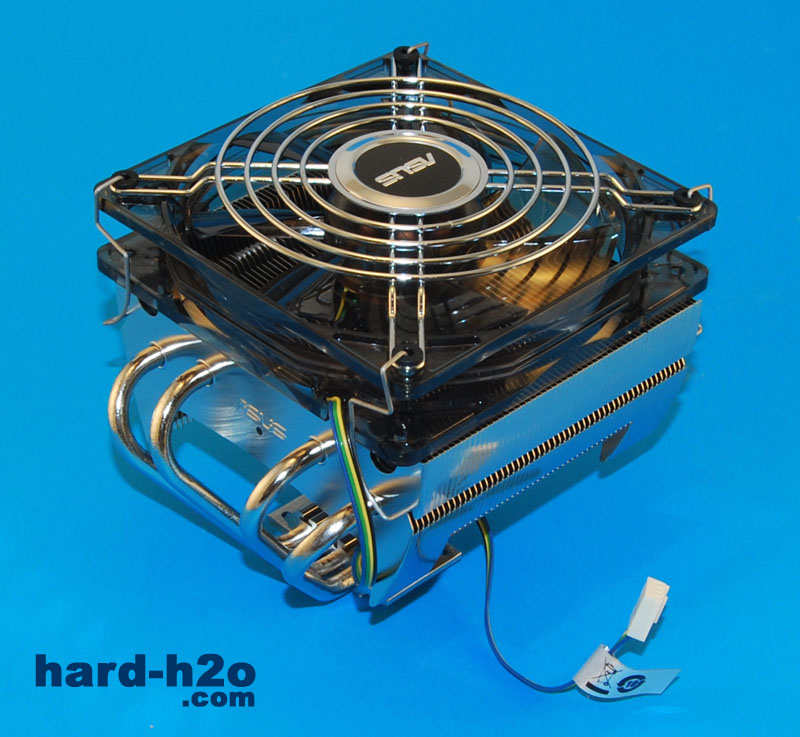

Esta vez Asus se ha decidido por un diseño de bajo perfil, olvidándose del tipo torre. Si quitáramos el ventilador tendríamos un modelo de una altura de tan sólo 9 cm, apto incluso para cajas HTPC, las cuales suelen se muy estrechas y donde la mayoría de disipadores no caben.


Ampliar Foto Disipador CPU Asus Triton 85

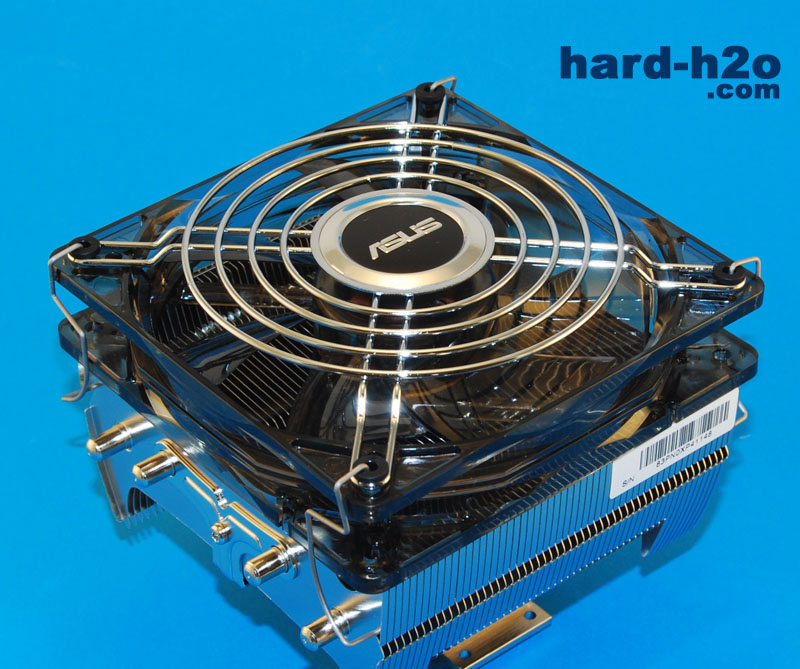

El ventilador que corona el Triton 85 es de 12 cm con una sonoridad de 16 dBA, el cual viene protegido por una rejilla metálica. En esta ocasión, el ventilador sí es reemplazable, ya que vienen sujeto mediante dos piezas de acero las cuales se pueden retirar.


Ampliar Foto Disipador CPU Asus Triton 85

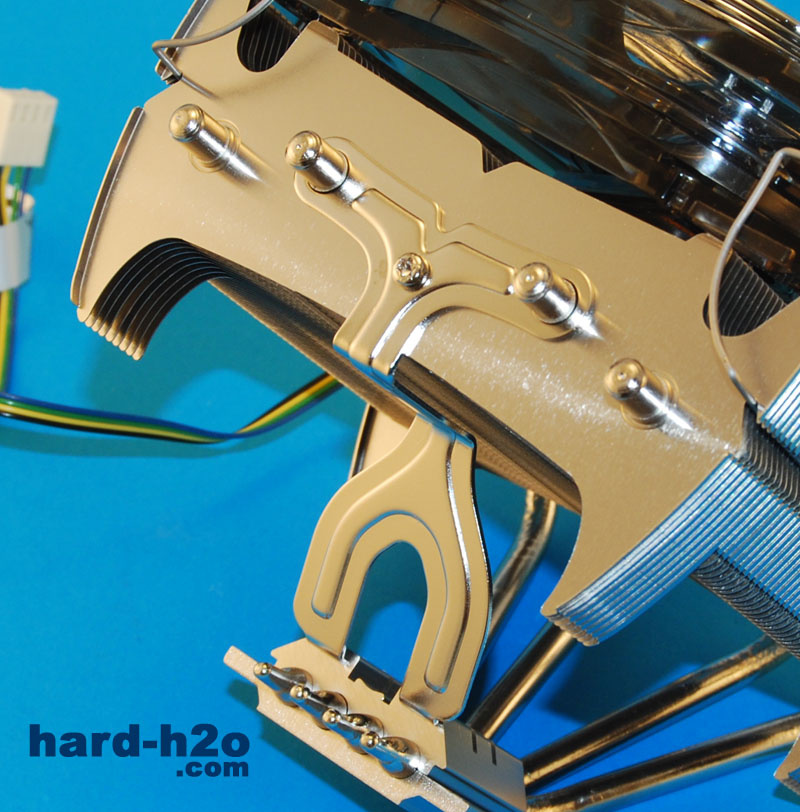

Esta pieza hará que el disipador tenga cierto equilibrio y que el disipador no balancee, aparte de quitar peso a los heatpipes y evitar que estos sufran algún tipo de daño.


Ampliar Foto Disipador CPU Asus Triton 85

El disipador monta 55 aletas de aluminio, todas cerradas por los extremos para que todo el aire que sale del ventilador no se escape, refrigerando los heatpipes y todos los elementos adyacentes del socket.


Ampliar Foto Disipador CPU Asus Triton 85

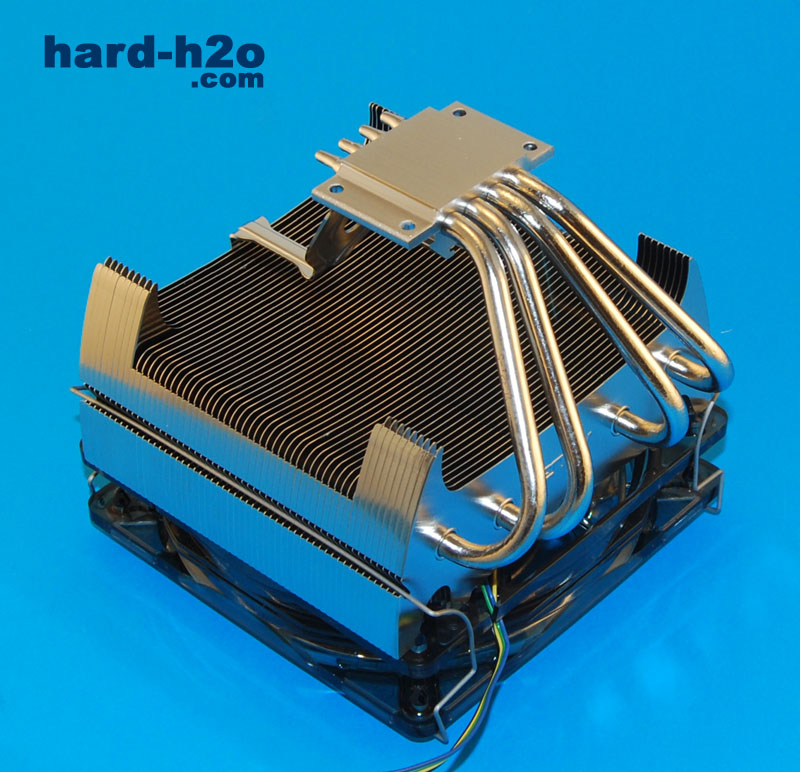

Por el contrario, base y heatpipes están fabricados en cobre con un baño plateado para conseguir una homogeneidad perfecta.


Ampliar Foto Disipador CPU Asus Triton 85

Esta forma del disipador hará que el flujo de aire se direcciones hacia abajo, donde la salida de aire puede ser algo más dificultosa en los tipo torre donde normalmente sale a la parte trasera de la caja, saliendo por esta zona.


Ir a la página de PC Box

Ir a la página de PC Box

Vista en detalle (Cont.):

Ampliar Foto Disipador CPU Asus Triton 85

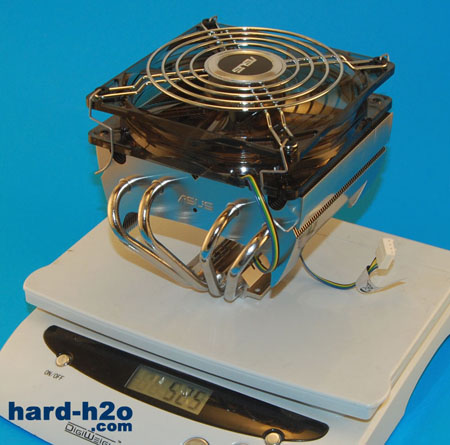

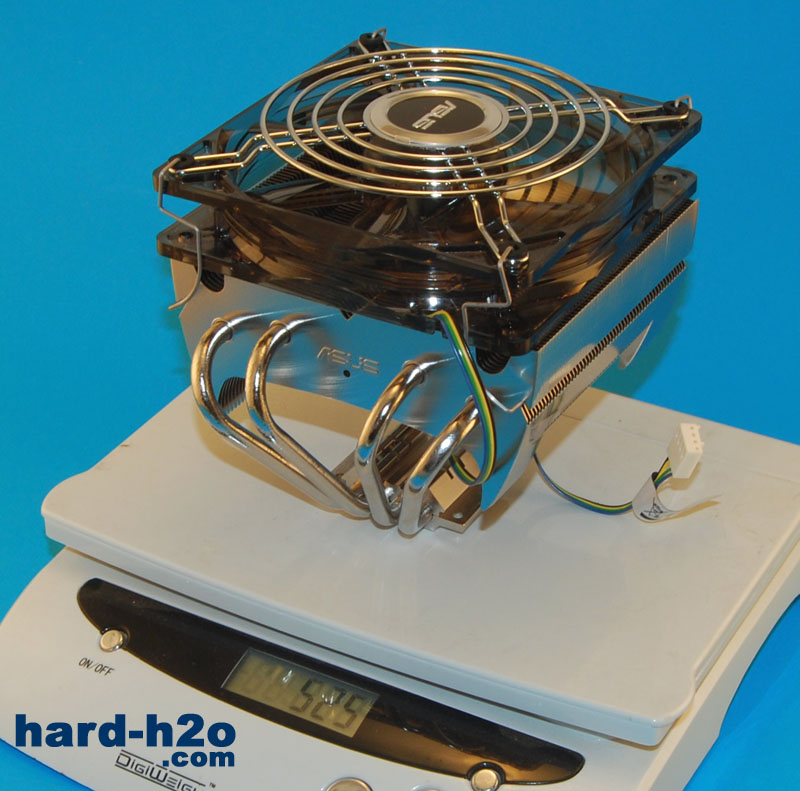

Incluso utilizando cobre para las aletas y la base, el peso supera por poco los 500 gramos, una cifra muy ajustada para las dimensiones del Triton.


Ampliar Foto Disipador CPU Asus Triton 85

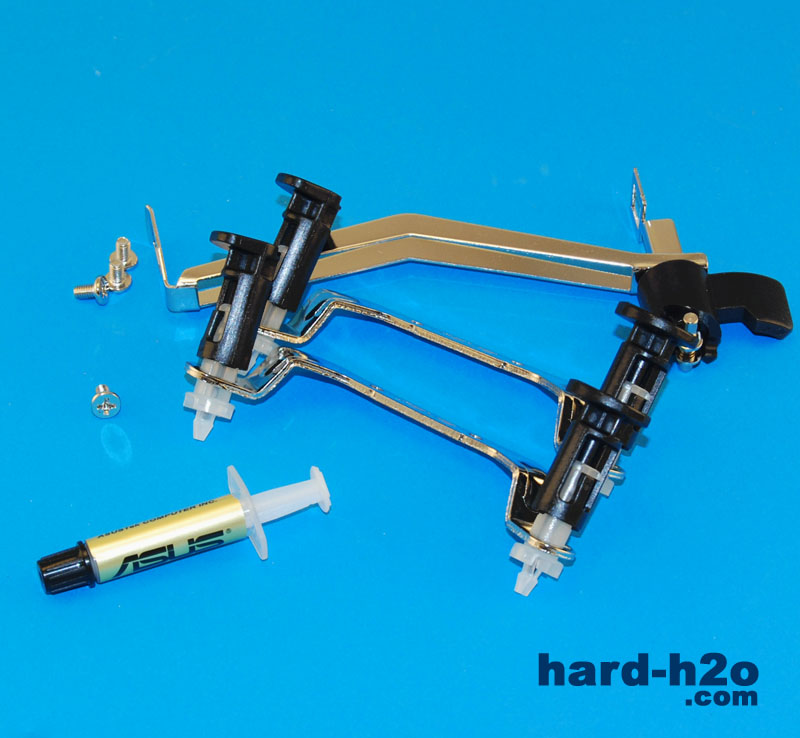

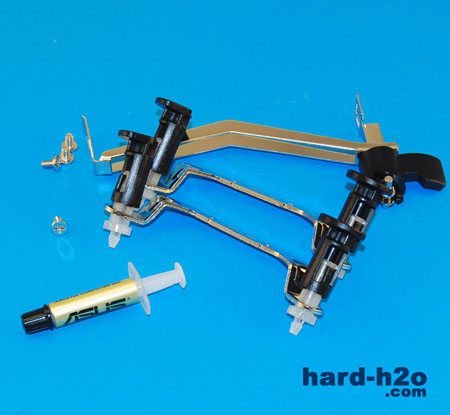

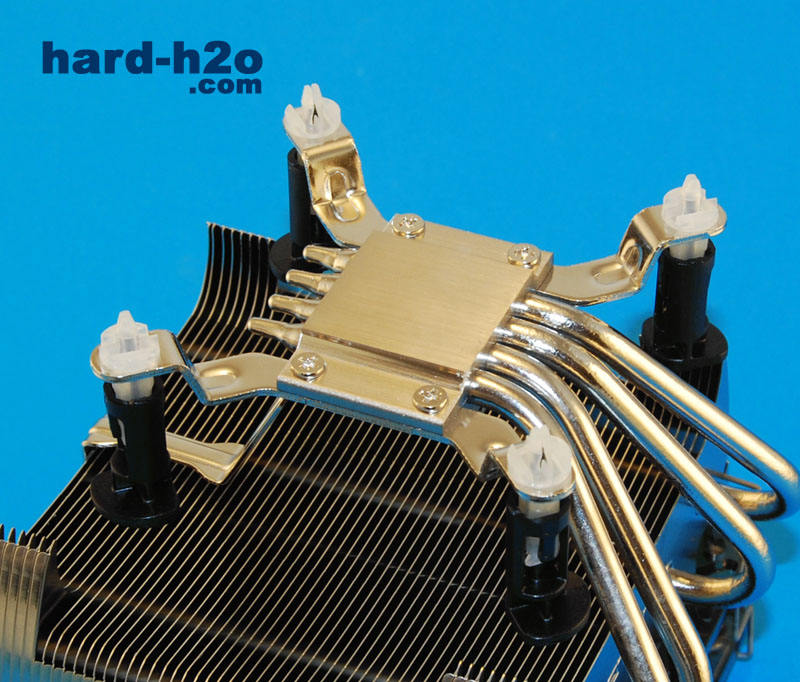

Asus ha acertado con el sistema de anclaje, ya que es prácticamente imposible tener unos más fáciles de montar. Se acompaña una pequeña jeringa de pasta térmica para la correcta instalación.


Ampliar Foto Disipador CPU Asus Triton 85

El manual de uso es altamente claro, con unas claros y concisos pasos. Se ha optado por el sistema de anclaje típico de los disipadores In-Box de Intel. Primeramente debemos asegurar los anclaje a la base mediante cuatro tornillos.


Ampliar Foto Disipador CPU Asus Triton 85

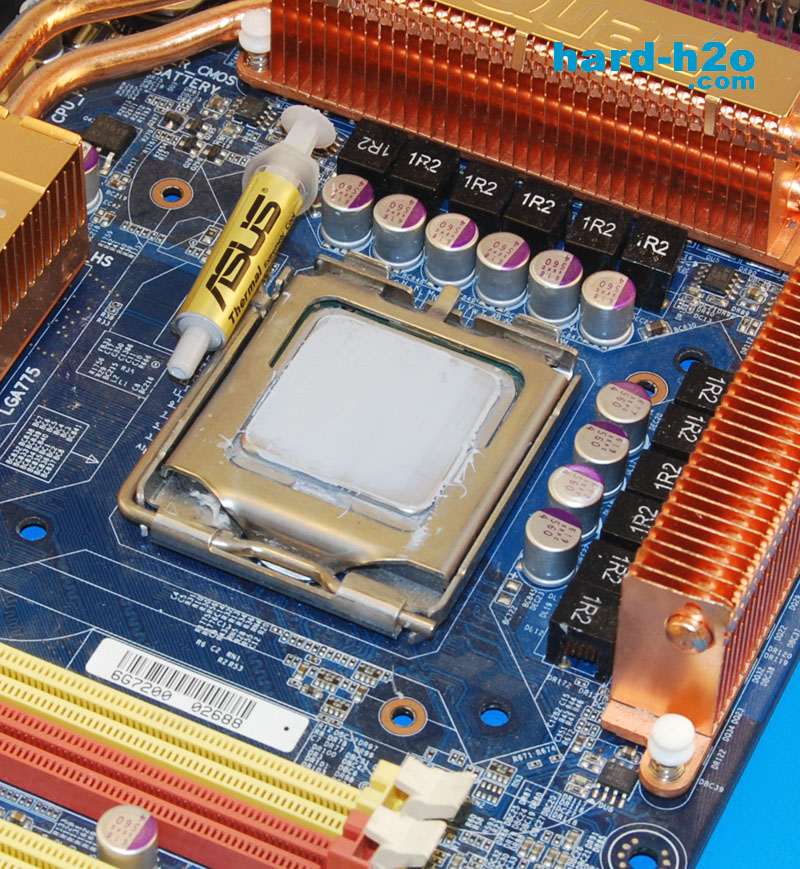

Posteriormente aplicamos la pasta térmica sobre toda la superficie del microprocesador. En este caso es aconsejable expandirla con algún tipo de superficie semirrígida, como una tarjeta de crédito o un material parecido. Si usamos el dedo para aplicar la pasta deberemos limpiarnos antes para evitar pasar cualquier tipo de suciedad a la superficie.


Ampliar Foto Disipador CPU Asus Triton 85

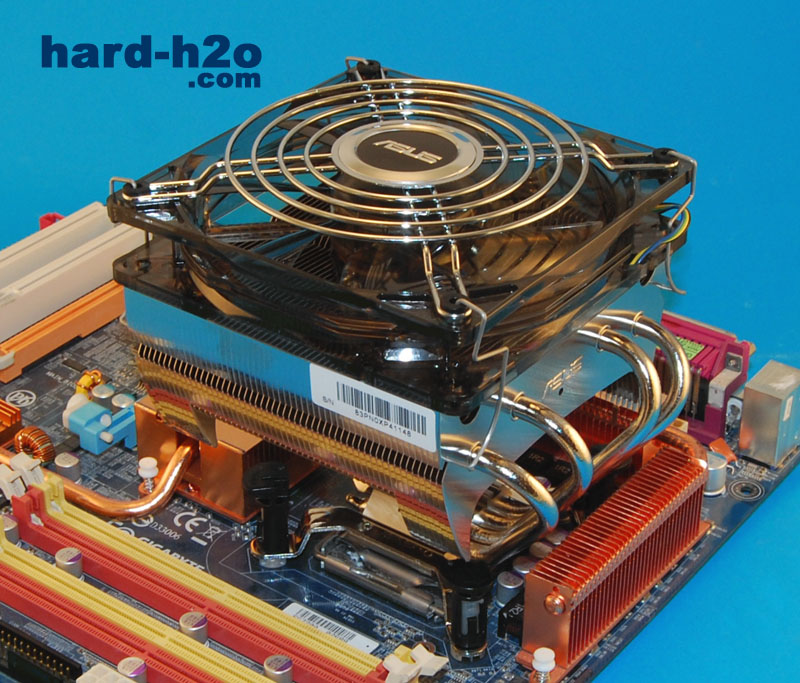

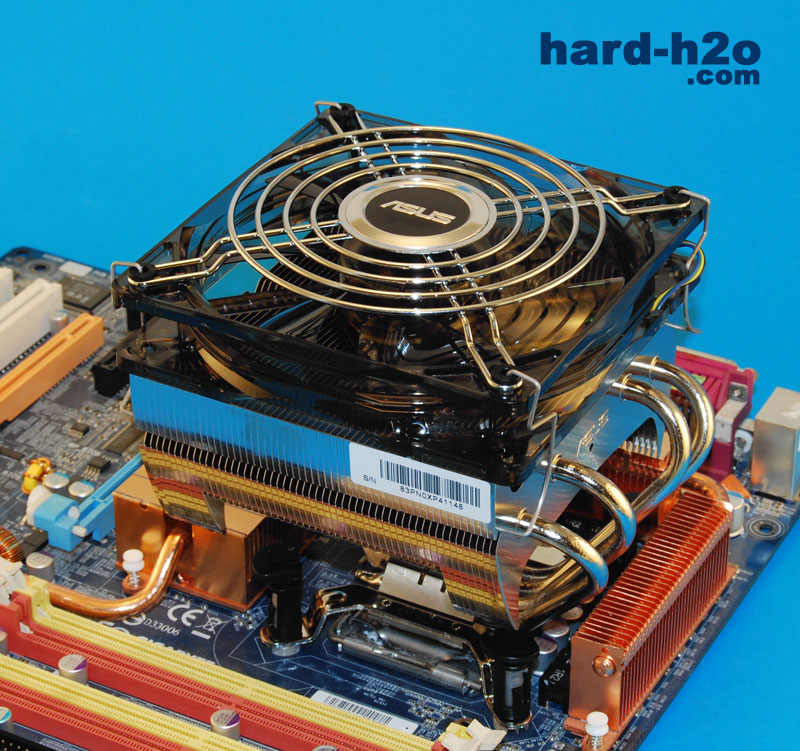

La instalación llega a su fin. Hay que presionar los cuatro cierres, dos a dos en diagonal hasta escuchar el "clic". Fácil, sin esfuerzo y sin herramientas.


Ampliar Foto Disipador CPU Asus Triton 85

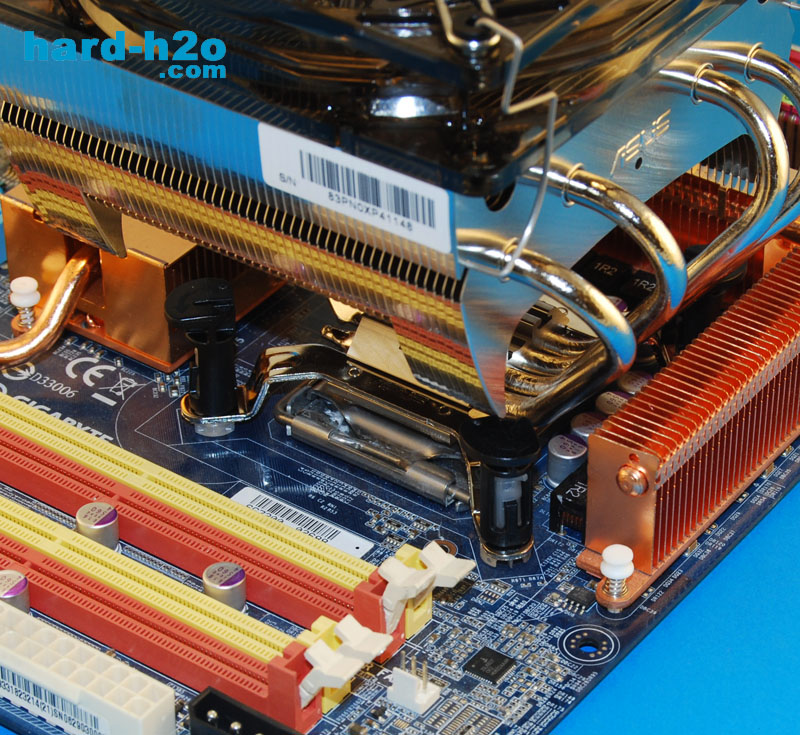

Como podemos observar, el cierre de las aletas va a servir para reconducir todo el aire hacia la zona del socket, sobre todo para ayudar a refrescar los condensadores o capacitores que rodean al micro.


Ampliar Foto Disipador CPU Asus Triton 85

El ventilador incorpora un conector PWM de pulsos de 4 pines; así, la velocidad estará regulada automáticamente por la placa, en función de la carga del sistema. A máxima velocidad el disipador ronda lAs 1.400 RPM.


Equipo de pruebas:

Componente Modelo
Placa Base ASUS P5B Deluxe
Procesador Intel Core 2 Duo E6600
Memoria 2x1GB DDR2 G-Skill
Disco Duro 3 x Maxtor 320 GB SATA2
Tarjeta gráfica ATI Radeon X1900
Fuente de alimentación
Caja

Pruebas realizadas:

Hemos realizado las pruebas de temperatura en una caja con dos ventiladores, delantero y trasero de 12 cm; además, la fuente de alimentación extrae aire mediante su ventilador interno. Las lecturas de todas las temperaturas han sido tomadas desde la placa base, no usando ningún aparato medidor. Entre prueba y prueba apagamos el PC para que el micro estuviera en las mismas condiciones de encendido. Durante estas pruebas hemos tenido una temperatura ambiente constante de 24º C; la temperatura en el interior de nuestra caja se encuentra entre 4º y 5º C superior a la temperatura ambiental.

Para el estado "idle" el PC se dedicó exclusivamente a tareas ofimáticas y a la navegación por internet a la vez que se mantuvieron abiertos programas de descarga y mensajería instantánea. Para el estado "full" hemos corrido el Prime95 en modo "Torture Test" con la opción de " In-place large FFTs" durante otra hora, para tener una lectura de la temperatura de este estado lo más fiel posible.




Conclusión:

Nos gusta Puede mejorar
Apto para pequeñas cajas con problemas de espacio Nada destacable
Ventilador reemplazable
Diseño elegante
Instalación sencillísima
Base y heatpipes de cobre

Una de las razones para decidirse por este disipador es la baja sonoridad que ofrece; incluso a plena carga el ventilador cumple su función correctamente y además no molesta. La sencillez de instalación es otro punto a tener en cuenta, pues son muchos los modelos que necesitan de herramientas y un sistema sin necesidad de éstas es de gran comodidad. El equilibrio rendimiento-sonoridad se llega a perder ya que las temperaturas finales no son excepcionales, aunque sí las correctas para el correcto funcionamiento del equipo.

Ligero, rápido y fácil de instalar, con un rendimiento a la altura y una sonoridad envidiable.

Producto cedido por Atlas Informática



Producto/Enlace - PVP Aproximado 46,40 € (IVA Inc.)
Disipador CPU Asus Triton 85 en PC Box
Disipador CPU Asus Triton 85 en Revolution Computer
Distribuido por Atlas Informática
