El ya conocido fabricante Asus, nos presenta su nuevo producto, el Triton 77; un disipador con ventilador de 92 mm totalmente innovador en la rama de la disipación, al situar el ventilador entre la base y la superficie de las aletas, tecnología que han denominado como "Up-way", haciendo de éste un modelo a seguir para futuros lanzamientos. En este caso se ha cuidado de forma muy minuciosa la línea del producto, adjuntando embellecedores y serigrafías en los acabados de las aletas y no dejando a la vista ningún tipo de soldadura.
Especificaciones del producto:
Fabricante
Asus
Modelo
Triton 77
Compatibilidad
Intel LGA 775 // AMD K8 (754, 939, 940) y AM2
Peso
505 gramos con ventilador incluido
Material
Heatpipes y base de cobre. Aletas de aluminio
Dimensiones del disipador (Alto x Largo x Ancho)
127 mm x 122 mm x 103 mm
Ventilador
Rodamientos "Vapo"
Dimensiones del ventilador (Alto x Largo x Ancho)
92 mm x 92 mm x 25 mm
Velocidad y ruido
2.300 RPM ± 10 % // 18 dBA
Caudal máximo de aire
36,3 CFM
Conector
Molex de 4 pines para conexión a placa (regulación PWN)
Extras
5 Heatpipes y tubo de pasta térmica para varias aplicaciones
Presentación y vista en detalle:

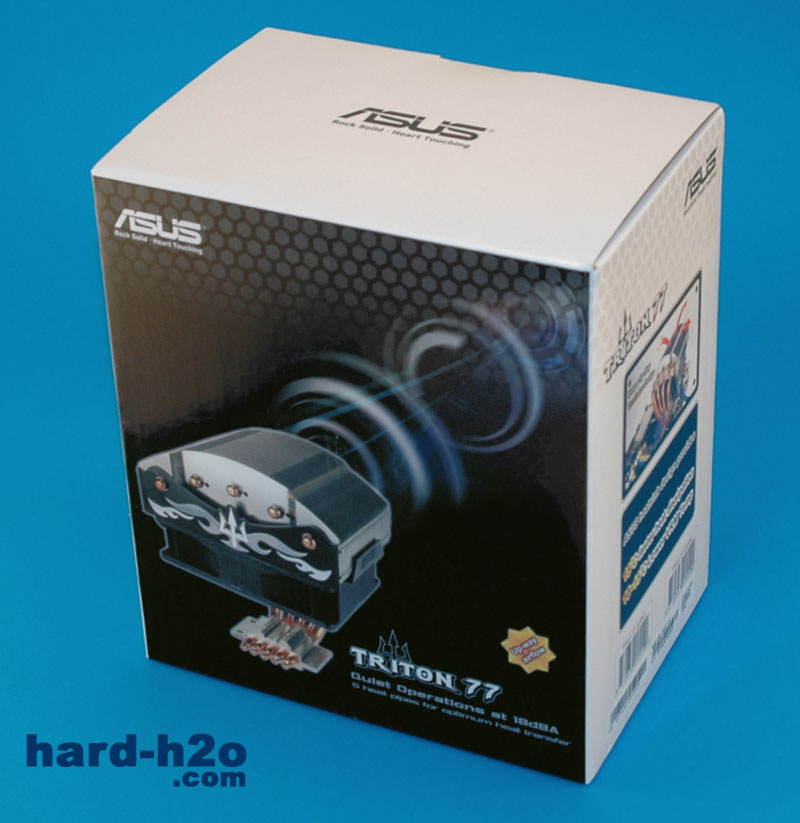

El embalaje del triton 77 es considerable, con un diseño muy cuidado. En los laterales se adjuntas las características principales del producto, así como especificaciones técnicas.
El conjunto de disipador y ventilador viene ya montado, haciendo todavía más fácil la tarea de instalarlo en nuestro sistema reduciendo considerablemente el tiempo de montaje; se incluye además los anclajes para los sockets soportados, un tubo de pasta térmica y un manual con las especificaciones y las pautas para su correcto montaje.

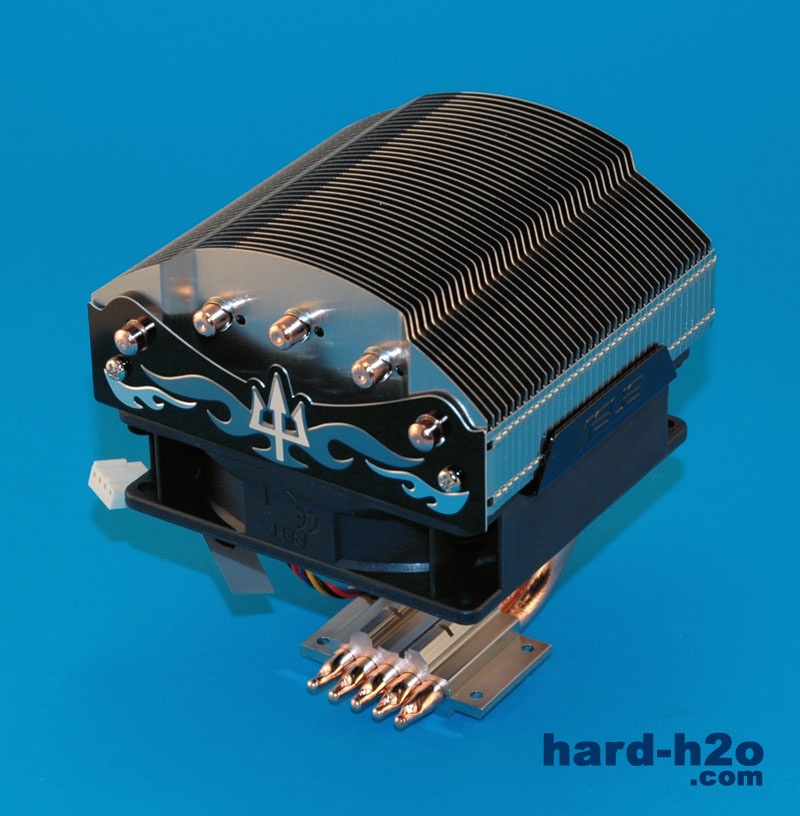

Asus ha tenido muy en cuenta el aspecto visual a la hora de diseñar este producto, ya que adorna el frontal del mismo con una placa metálica pintada de color negro con una serigrafía de un tridente junto a un tribal que se extiende por toda la superficie de la misma.

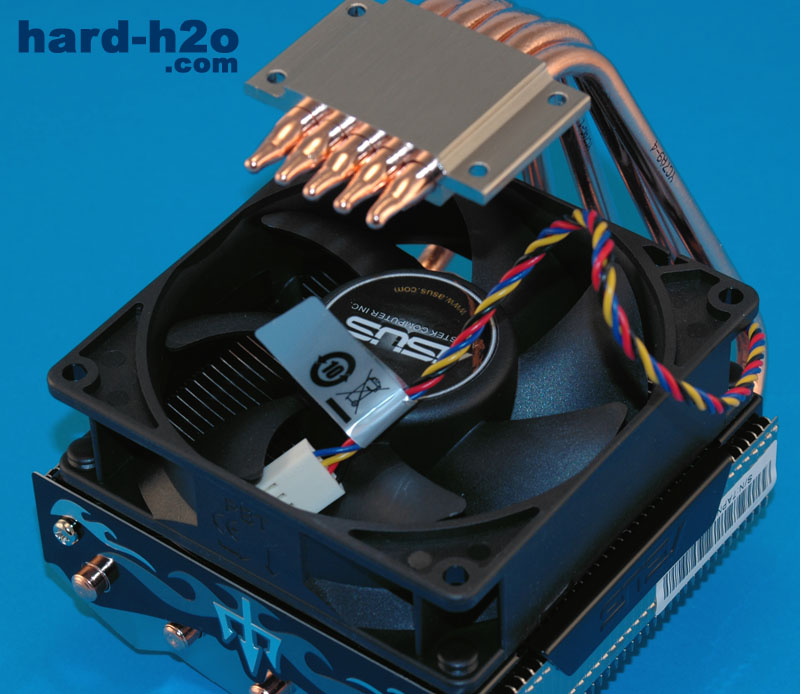

El factor más innovador es el sistema de ventilación, ya que es algo nunca visto hasta el momento. Al disponer del ventilador entre la base del disipador y las aletas del mismo absorbiendo el aire caliente del núcleo y haciéndolo ascender de tal modo que se ha conseguido mejorar hasta en un 15 % la refrigeración.

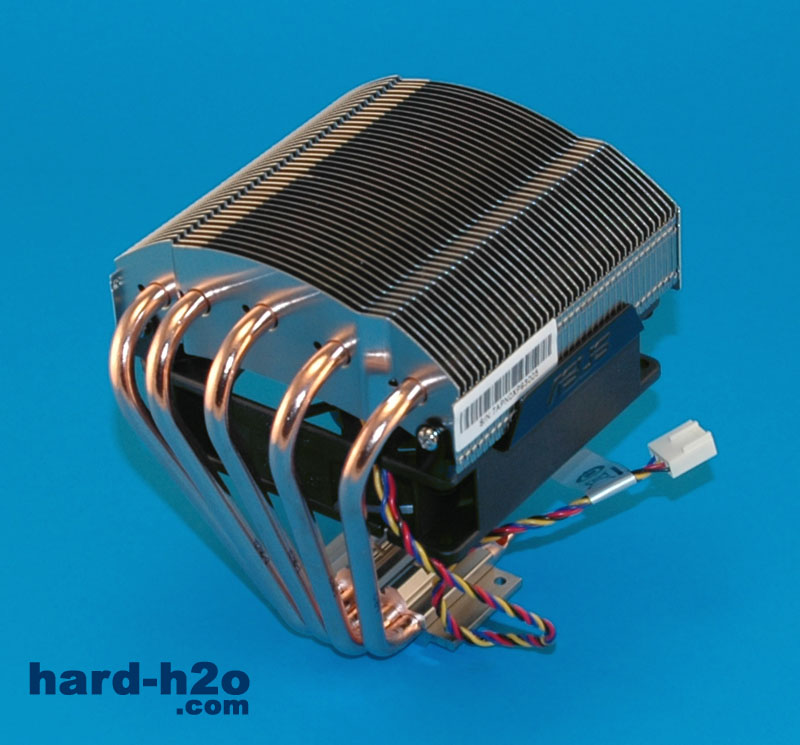

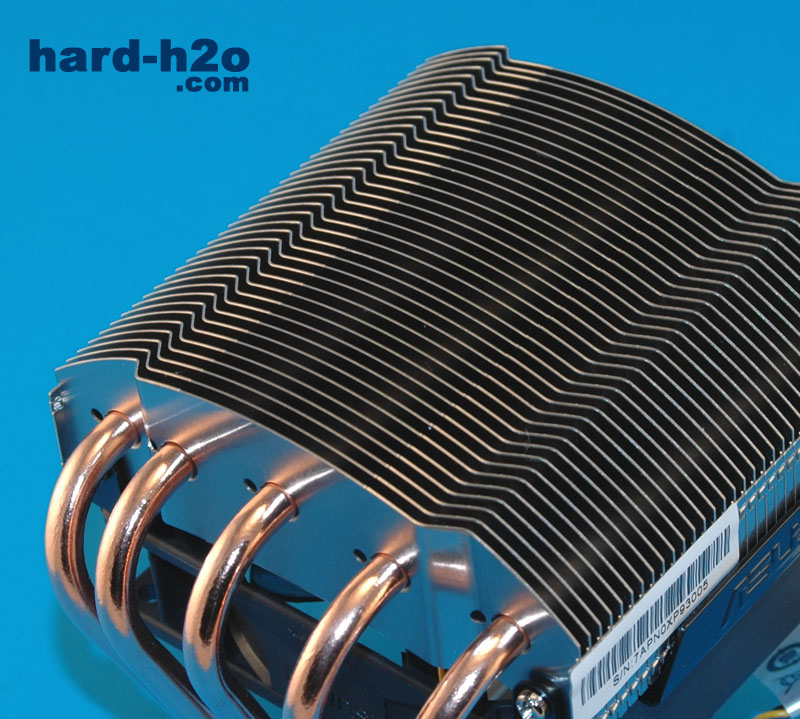

El Triton 77 dispone de cinco heatpipes que recorren toda la superficie de las aletas; esto hace que el peso de éstas se reparta mejor por todas las tuberías, además de mejorar considerablemente la refrigeración.
El ventilador trae un conector de cuatro contactos, no compatible con placas algo más antiguas, donde los conectores para la refrigeración del procesador eran de tan sólo 3 pines; el cable que alimenta el conjunto es de cuatro hilos trenzado. Se agradecería que en vez de proceder a trenzar el conjunto de cables se le hubiera colocado un funda termoretráctil.
Vista en detalle (Cont.):

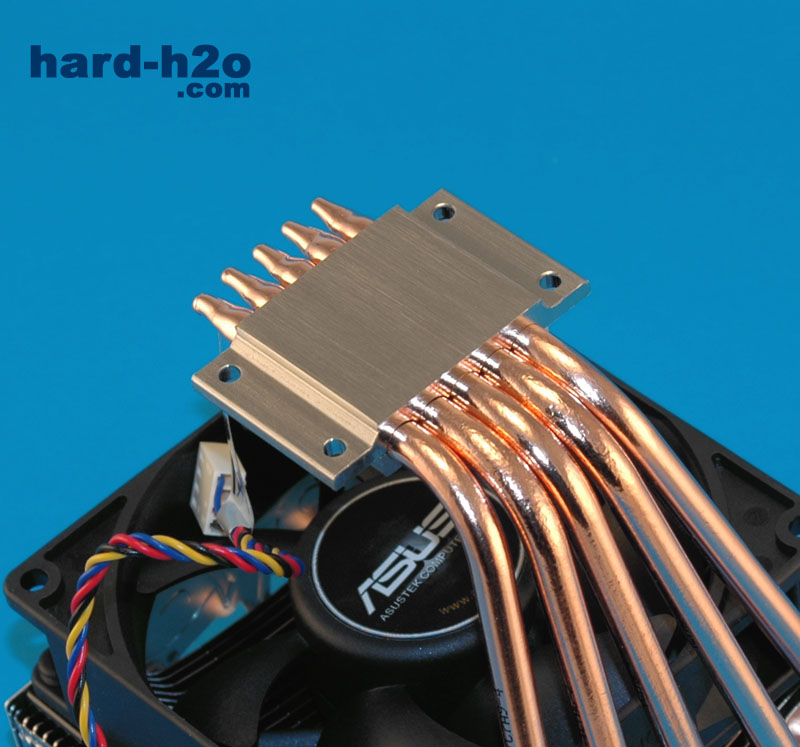

Tanto la base cono los heatpipes están fabricados íntegramente en cobre, uno de los mejores metales para la conducción de calor. Destaca la ausencia de soldaduras visibles en todo el conjunto, un acabado realmente fino.

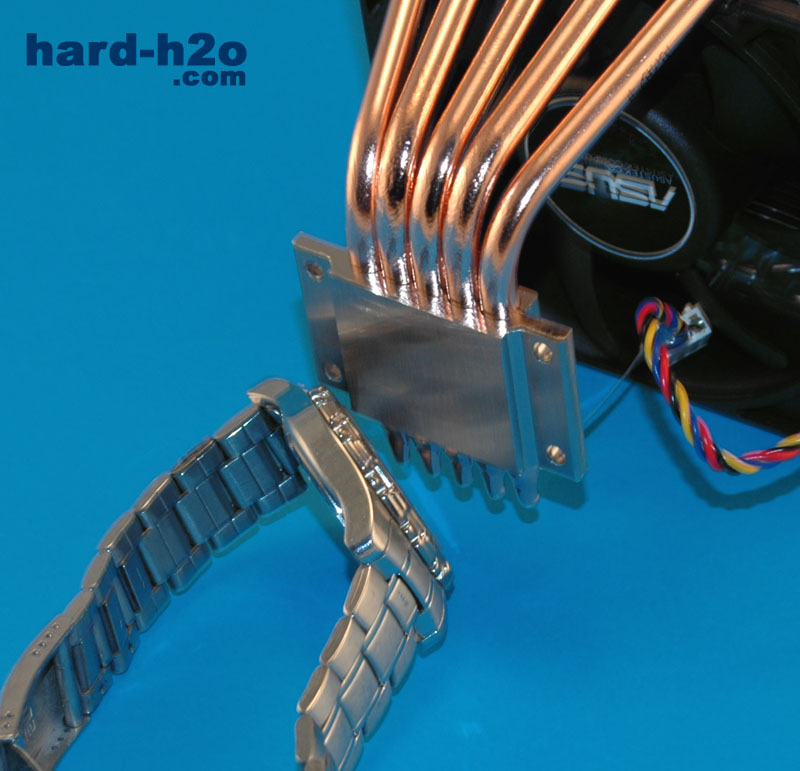

Uno de los puntos que se han dejado un poco de lado es el pulido de la base, siendo relativamente pobre, y haciéndose totalmente necesaria una correcta aplicación de la pasta térmica.

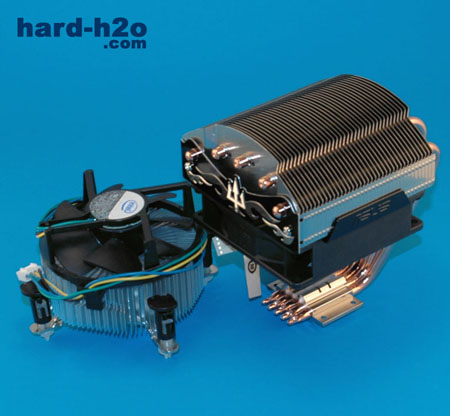

En comparación con el disipador In-Box de Intel el tamaño del Triton 77 es de un volumen bastante superior; aun así al disponer del ventilador entre la base y las aletas, se ha podido reducir considerablemente la altura de todo el conjunto aprovechando ese punto muerto entre las dos partes. Las dos muescas que se aprecian encima de la base es para el anclaje en sistemas con micro AMD.

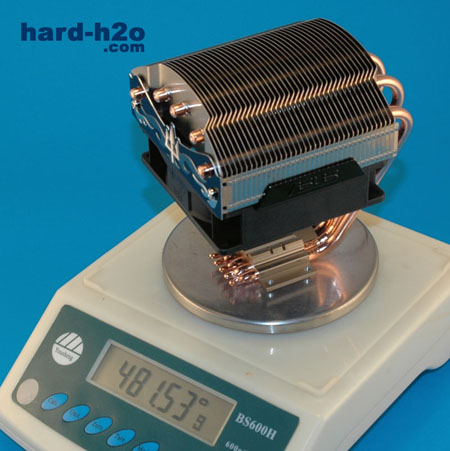

El peso del conjunto de disipador y ventilador es de tan solo 481,53gramos, un valor más bien reducido para el tamaño que tiene y contando con todo el aluminio de las aletas.

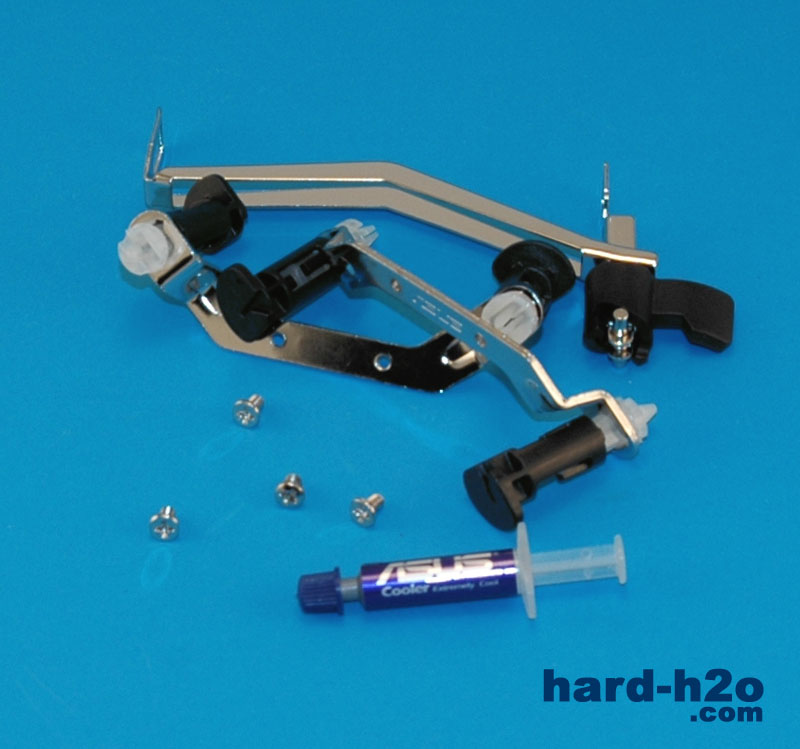

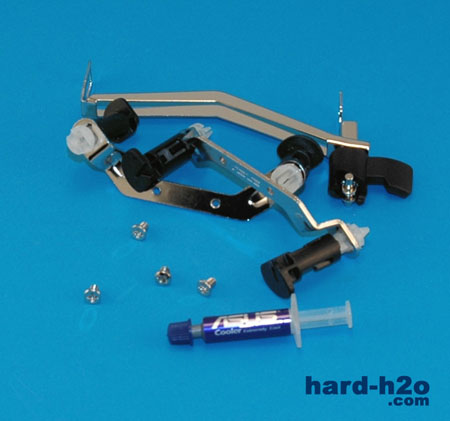

Los anclajes que podemos encontrar en el interior del embalaje hacen a este disipador compatible con cualquier socket actual. En este caso Asus ha tenido en consideración a los consumidores de sus productos haciendo totalmente factible la fijación del disipador al socket sin necesidad de herramientas. Lo que no parece muy fiable es el anclaje para AMD, algo endeble a nuestro juicio.

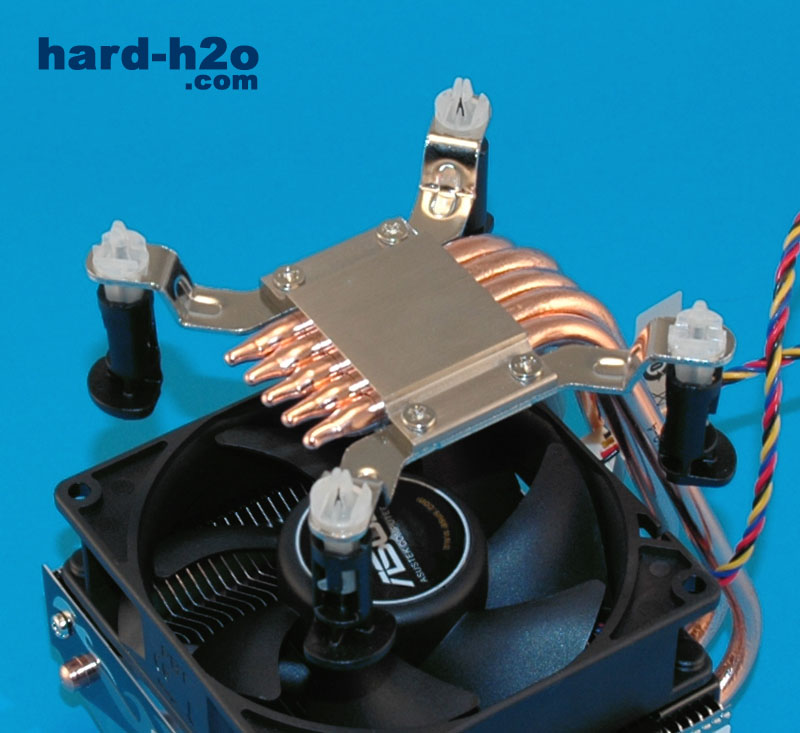

La fijación del anclaje de Intel a la base del disipador se efectúa mediante el atornillado de cuatro tornillos, es en el único momento donde precisaremos de una herramienta para su montaje. El sistema de agarre es el ya estandarizado en todos los disipadores para socket 775.
Vista en detalle (Cont.):

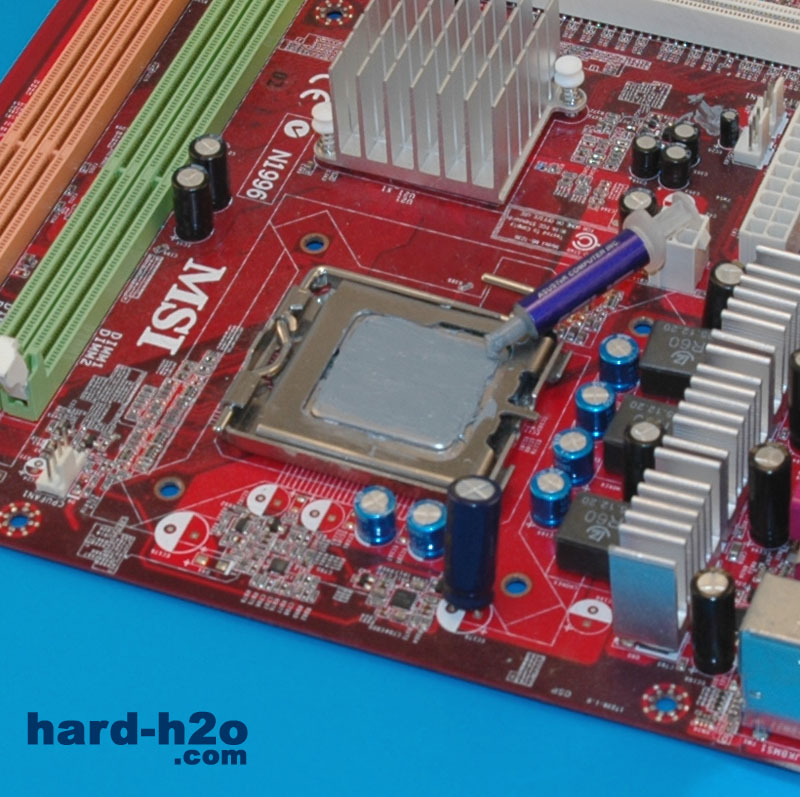

El compuesto térmico que se nos adjunta con el disipador es de buena densidad, facilitando de ese modo la colocación y asegurando un contacto perfecto con la base de disipación. El tamaño del recipiente nos ofrece una cantidad de pasta suficiente para efectuar incluso más de dos aplicaciones.
El anclaje del ventilador al disipador se lleva a cabo con un sistema de pestañas, a la vez de ser muy fácil de instalar en el conjunto también nos absorbe considerablemente las vibraciones generadas por la rotación de las aspas.

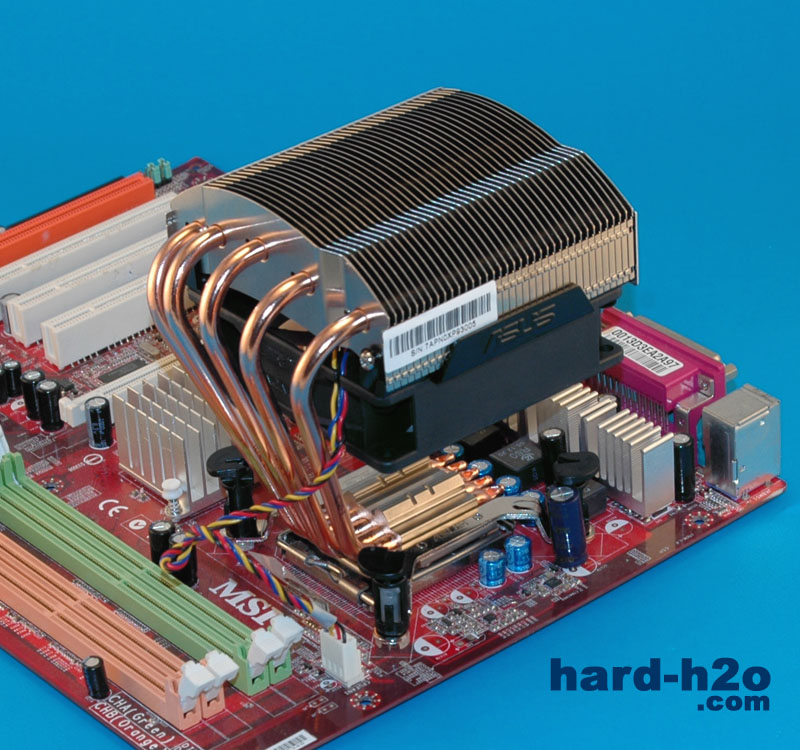

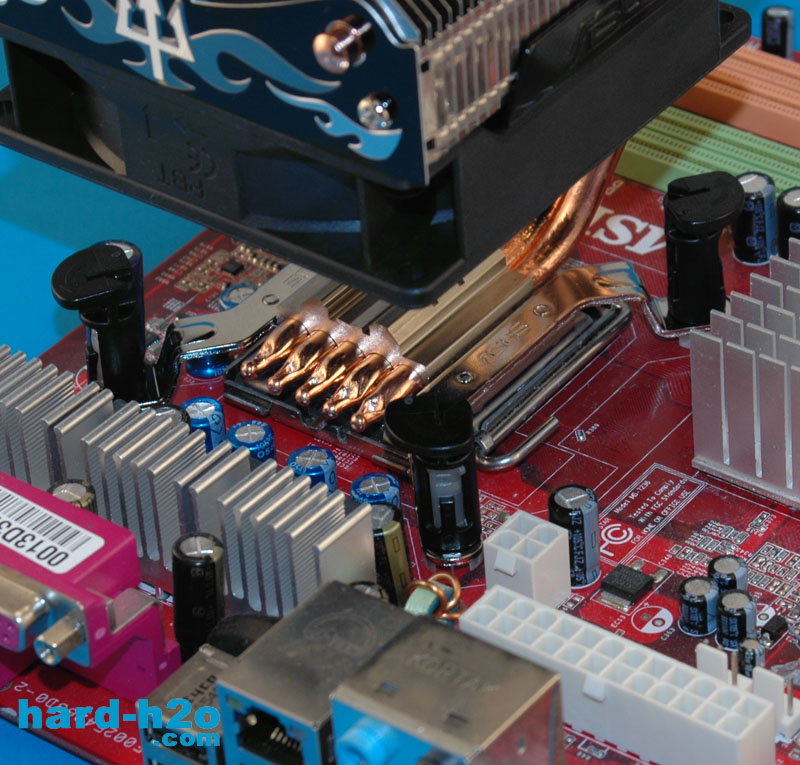

Una vez dispuestos a instalar este producto tenemos cuatro posibles posiciones para su anclaje, siendo de ese modo mucho más versátil en caso de que existan elementos que nos puedan molestar en la placa base.
El sistema de extracción lo han denominado "UP-WAY" el cual consiste en absorber el aire caliente de la base y expulsarlo hacia arriba, a la vez que se aprovecha la corriente generada para hacerla pasar por las aletas. Si a esto le sumamos la gran cantidad de heatpipes fabricados en cobre entonces obtendremos un sistema muy eficiente con un peso reducido; evitando las bolsas de aire caliente que se suelen generar entre las aletas y la base del disipador.
Equipo de pruebas:
Componente
Modelo
Placa Base
GigaByte GA-K8NF-9
Procesador
AMD Athlon 64 3500+ Winchester
Memoria
2x512 MB GeIL Value Series
Disco Duro
Seagate SATA 200GB 7200.7
Tarjeta gráfica
ATi Sapphire X700Pro
Fuente de alimentación
Pruebas realizadas:
Hemos realizado las pruebas de temperatura en una caja con dos ventiladores, delantero y trasero de 12 cm; además, la fuente de alimentación extrae aire mediante su ventilador interno. Las lecturas de todas las temperaturas han sido tomadas desde la placa base, no usando ningún aparato medidor. Entre prueba y prueba apagamos el PC para que el micro estuviera en las mismas condiciones de encendido. Durante estas pruebas hemos tenido una temperatura ambiente constante de 24º C; la temperatura en el interior de nuestra caja se encuentra entre 4º y 5º C superior a la temperatura ambiental.
Para el estado "idle" el PC se dedicó exclusivamente a tareas ofimáticas y a la navegación por Internet a la vez que se mantuvieron abiertos programas de descarga y mensajería instantánea. Para el estado "full" hemos corrido el Prime95 en modo "Torture Test" con la opción de " In-place large FFTs" durante otra hora, para tener una lectura de la temperatura de este estado lo más fiel posible.
Donde se hace realmente latente la diferencia es a la hora de llevar hasta la barrera del 100 % de uso, viendo que con el disipador de serie se alcanzan temperaturas de casi 60º C mientras que el Triton 77 se mantienen a unos 42º C. Con un overclocking medio el disipador de Asus es capaz de mantener unas temperaturas más que correctas, con una diferencia de tan sólo 9º C entre reposo y carga máxima. El ventilador tuvo una velocidad media de 2.300 RPM, con un ruido moderado.
Conclusión:
Nos gusta
Puede mejorar
Sistema "Up-way"
Mejora en el anclaje para AMD
Buen rendimiento
Gran calidad en sus acabados
Diseño estilizado y tamaño compacto
El Triton 77 es un disipador con unos acabados magníficos, una línea muy cuidada y un sistema de disipación innovador. Los resultados obtenidos han sido plenamente satisfactorios haciendo el producto totalmente apto para ordenadores con un rango de overclock moderado. El sistema de anclaje sin tornillos tanto en la base como en el ventilador hacen muy fácil la instalación del mismo, un disipador sencillo pero con grandes rendimientos y un peso que no alcanza los 500 gramos, aunque el sistema para AMD nos parece algo endeble.
Un disipador apto para cualquier PC, con un aspecto diferente, unos acabados de diez y buen rendimiento.
