Analizamos un disipador de la casa Thermaltake, el Extreme Volcano 12, un producto diseñado para ser colocado en sockets A, es decir para los micros K7 (Duron / Athlon XP / Sempron) de AMD. Estamos ante un producto de altas prestaciones para amantes del modding y del overclocking que cuenta con un acabado espectacular con su gran tamaño y su ventilador de tres aspas pintadas en rojo. Un rendimiento sobresaliente que permite realizar overclocking al micro sin problemas de sobrecalentamiento gracias a su base de cobre y a las 66 aletas disipadoras que posee. Podremos controlar las revoluciones del ventilador de varias formas y estar seguros de que nadie se quedara indiferente ante él.

Especificaciones del producto:

Peso	708g
Material	Base y aletas de cobre, protecciones de aluminio
Dimensiones totales	82 x 65.6 x 49 mm
Dimensiones del ventilador	80 x 80 x 32 mm
RPM del ventilador	2.000 - 5.500 RPM
Aire (según las RPM)	26.50~72.92 CFM
Ruido	21~48 dBA
Voltaje de funcionamiento	7~12 V
Tiempo de vida	80.000 horas

Presentación y vista en detalle:

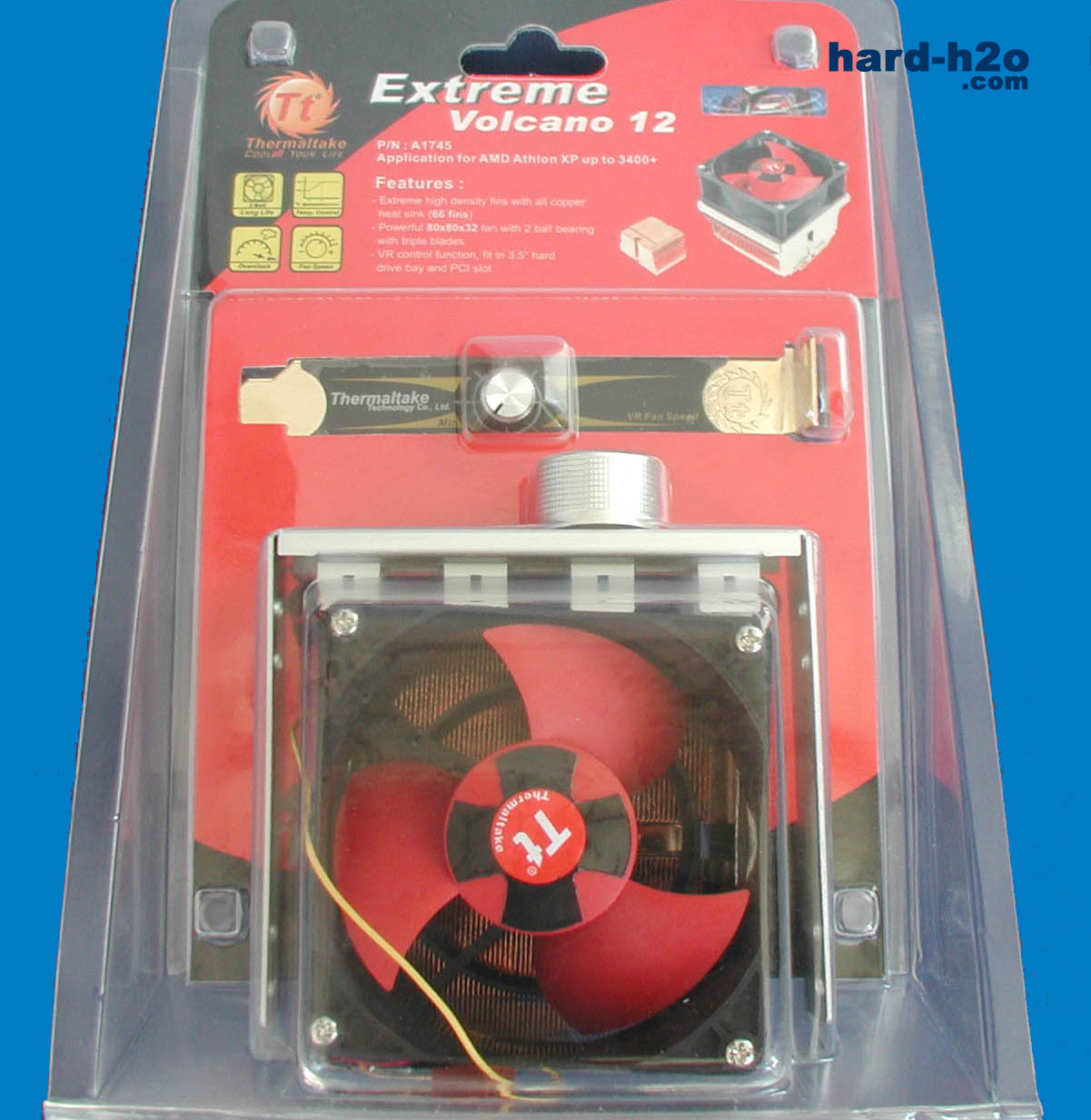

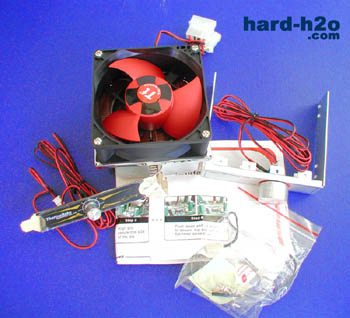

La caja de este producto es de diseño atractivo y deja a la vista todo el contenido que incluye, si bien es cierto que no proporciona la misma protección que una caja de cartón.	Como podemos observar el contenido del paquete es muy completo e incluye todo lo necesario para su instalación incluyendo pasta térmica y 2 controladores de revoluciones para el ventilador.

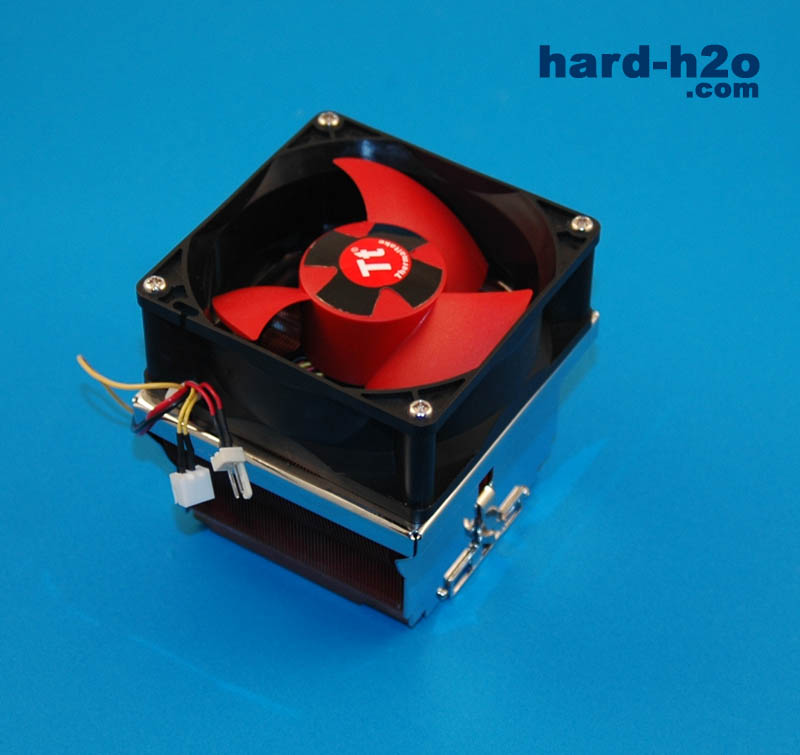

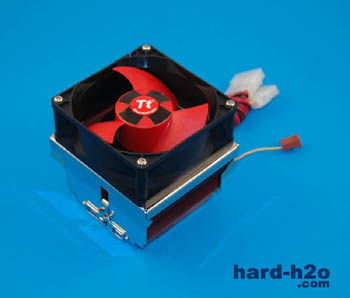

Este disipador tiene un aspecto muy conseguido gracias a su ventilador y a la base de cobre y el cuerpo aluminio.	El ventilador de este disipador es espectacular. Su tamaño es de 80 x 80 x 32 mm. Posee tres aspas pintadas en rojo que producen un asombroso caudal de 26,50 CFM a 2.000 RPM y 72,92 CFM a 5.500 RPM.

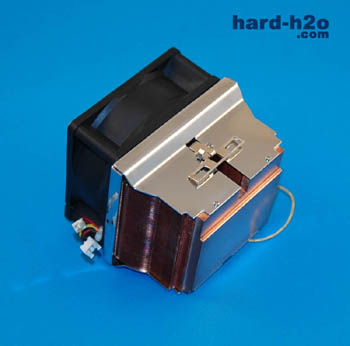

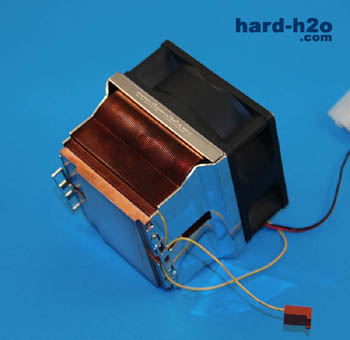

Como podemos observar el diseño es el estándar de ventilador sobre las aletas del disipador. También vemos el anclaje para socket A y las paredes de aluminio que protegen las aletas del disipador.	Los laterales quedan libres para permitir el flujo de aire por las aletas del disipador. Podemos apreciar el grabado de Thermaltake en el aluminio entre el ventilador y la salida para el aire.

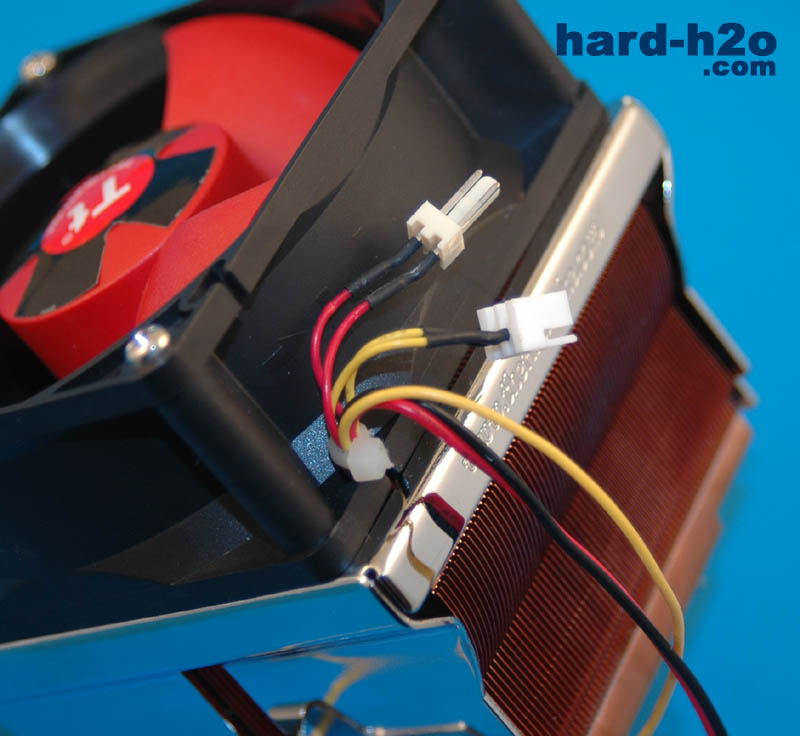

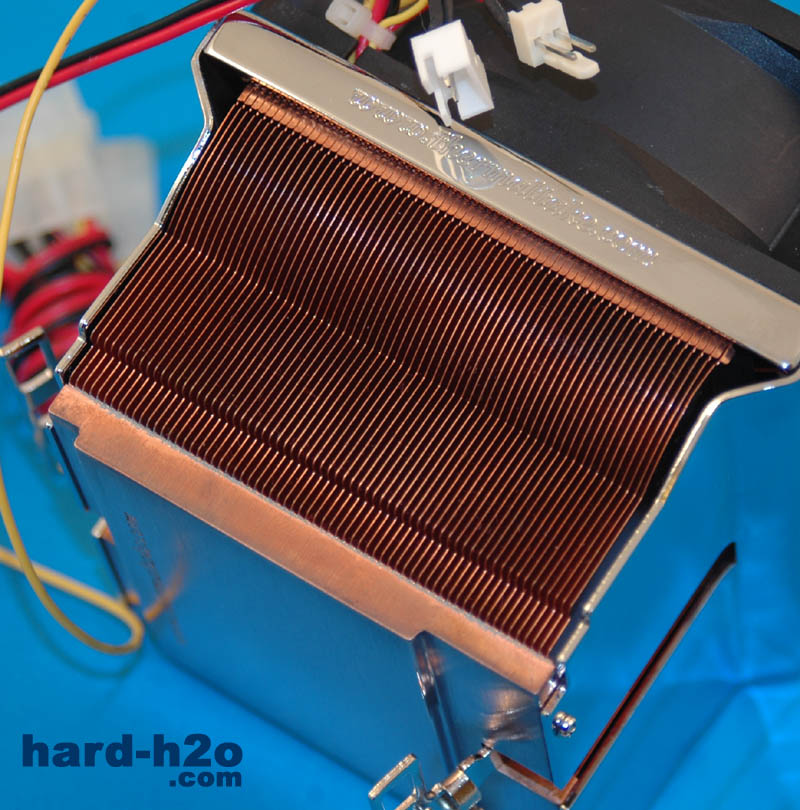

Aquí podemos apreciar la base de cobre, más que suficiente y las 66 aletas que se encargan de disipar el calor. Como se observa su densidad es muy alta no llegando al milímetro de separación entre ellas.	Vemos las conexiones de control. El ventilador tiene 4 métodos de funcionamiento: Autorregulado a través de la sonda de temperatura incluida, mediante el controlador de 3½, usando el otro controlador para ranura PCI o siempre a tope.

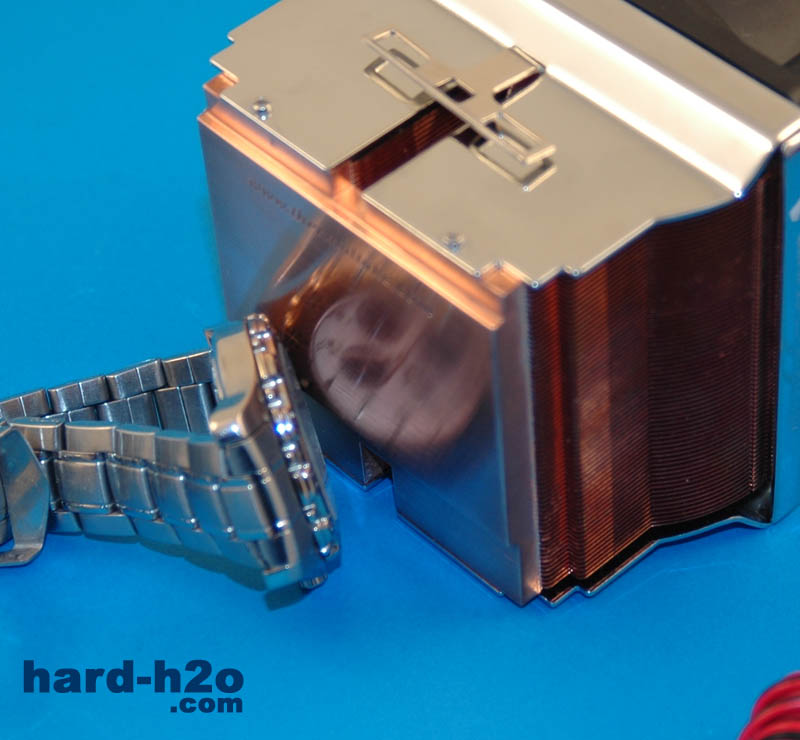

Podemos observar el típico escalón en la base de cobre para salvar el socket y la pestaña de anclaje. Esta incluye unas pestañas para ayudar en su colocación al poder hacerlo con un destornillador plano.	El pulido de la base es bueno sin llegar a ser excelente, no obstante es más que suficiente para cumplir con su labor de manera excepcional.

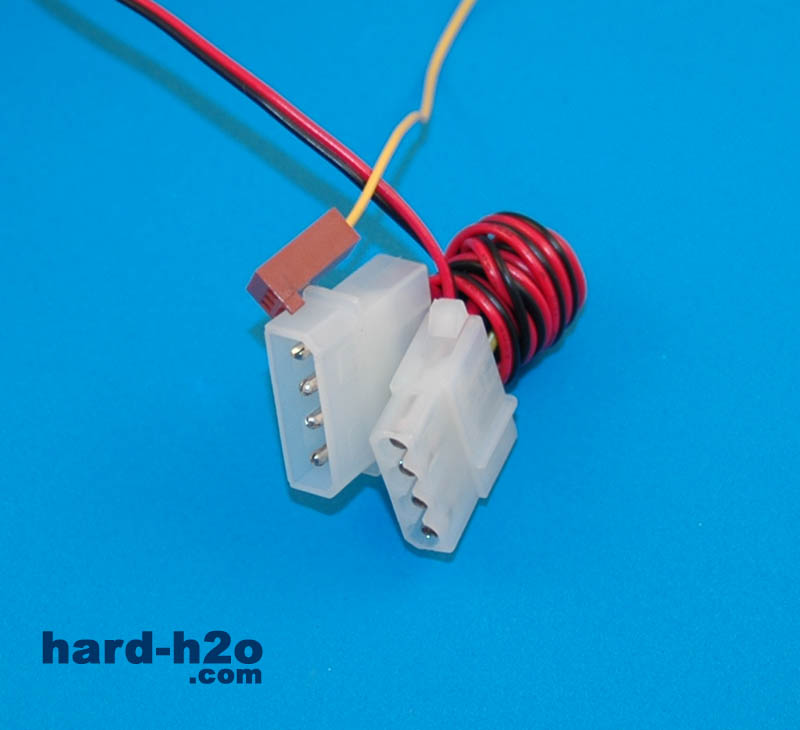

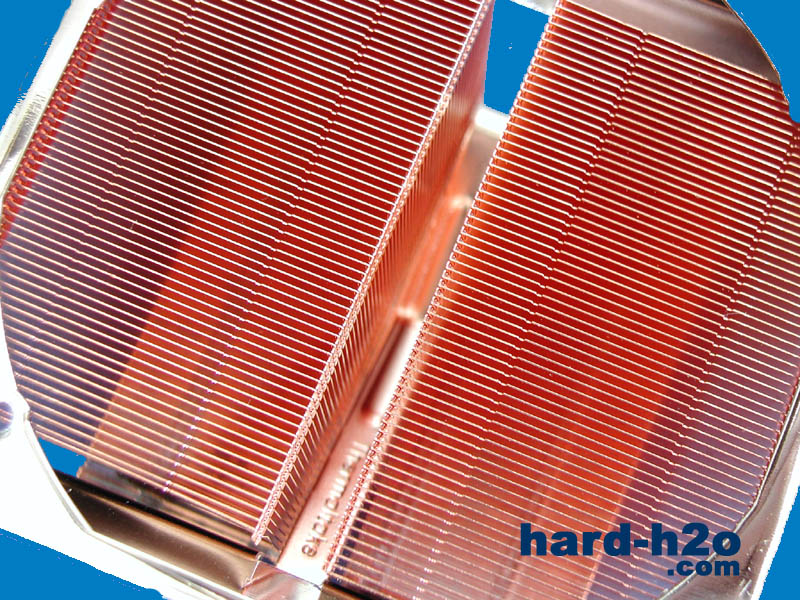

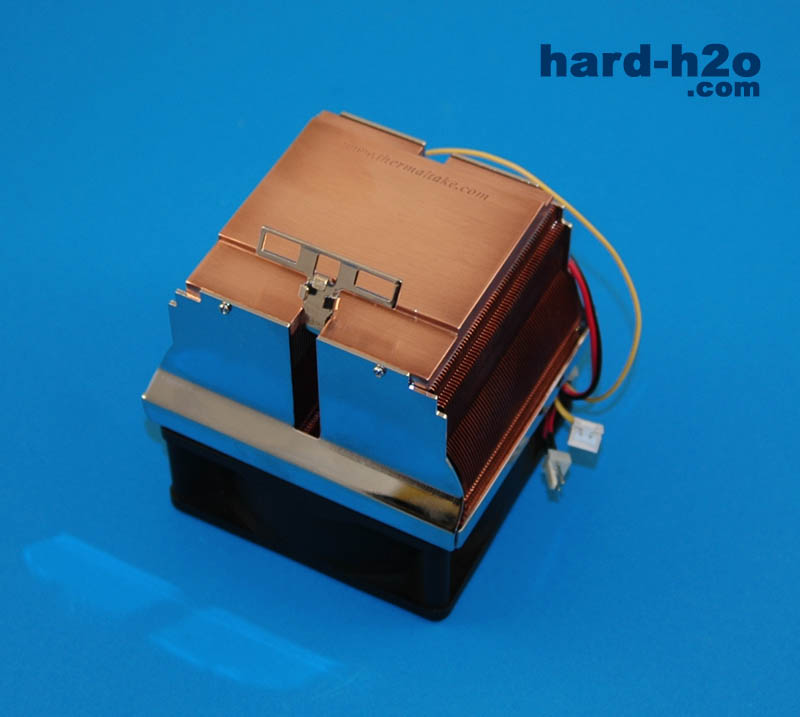

Vemos el disipador por la parte superior una vez retirado el ventilador. Se puede apreciar la gran densidad de aletas de cobre, 66 en total, de una gran calidad.	El ventilador se alimenta a través de un conector molex librando a nuestra placa de la carga de este. Podemos apreciar también el conector del control de las RPM del ventilador que se conectará a la placa.

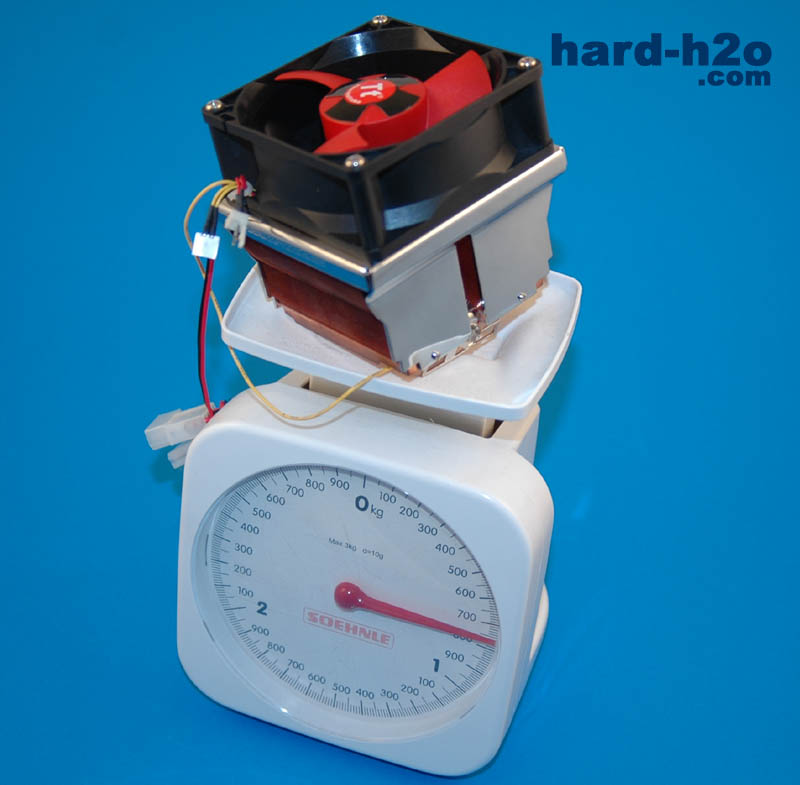

El peso total es de más de 700 gramos por lo que conviene trasladarlo en horizontal o directamente quitarlo del micro en caso de transporte.

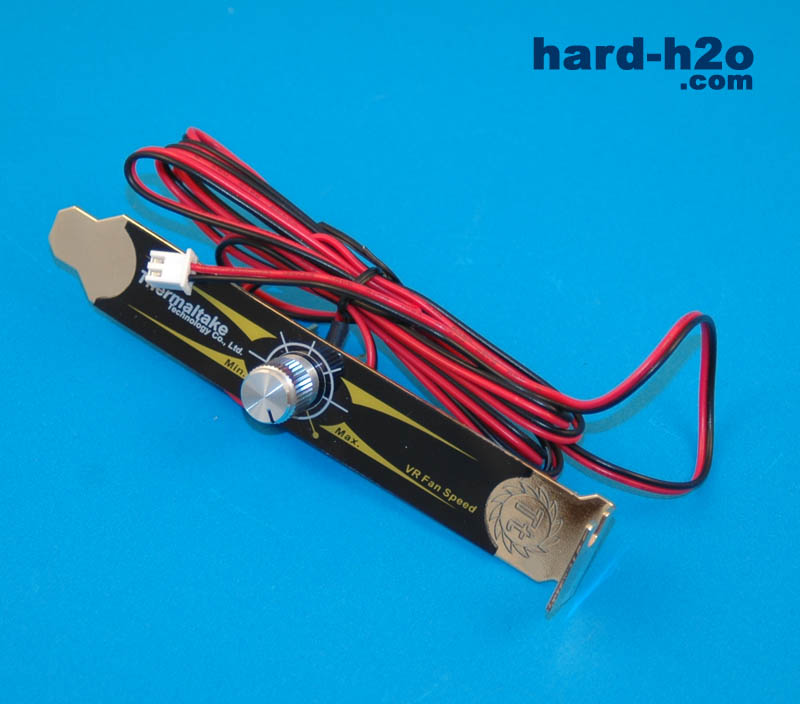

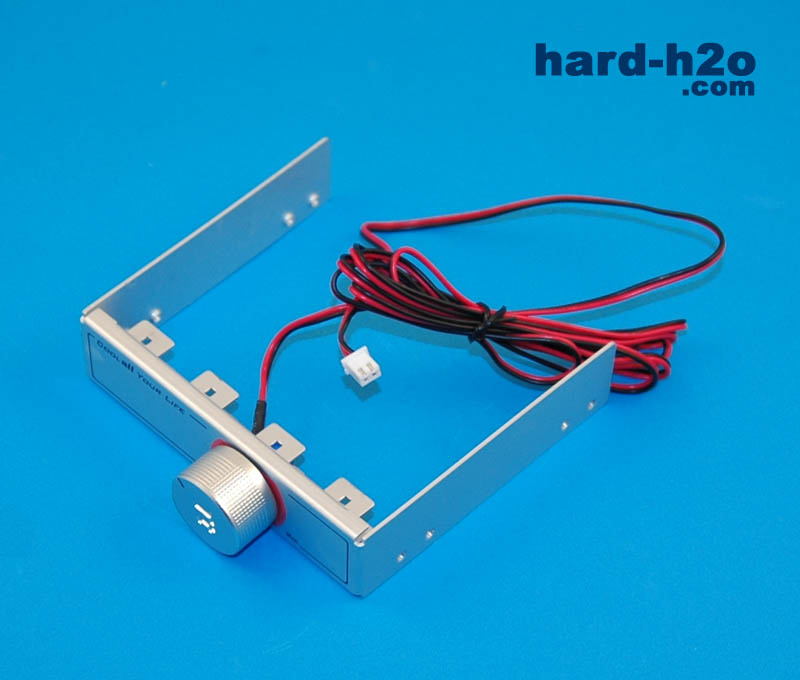

Este es el controlador de RPM del ventilador para bahía de 3½ en aluminio. Bonito diseño que no desentonara con nuestra caja.	Si no disponemos de bahía de 3½ podemos poner este otro controlador incluido en una ranura PCI. De esta manera el controlador quedará en un sitio más discreto.

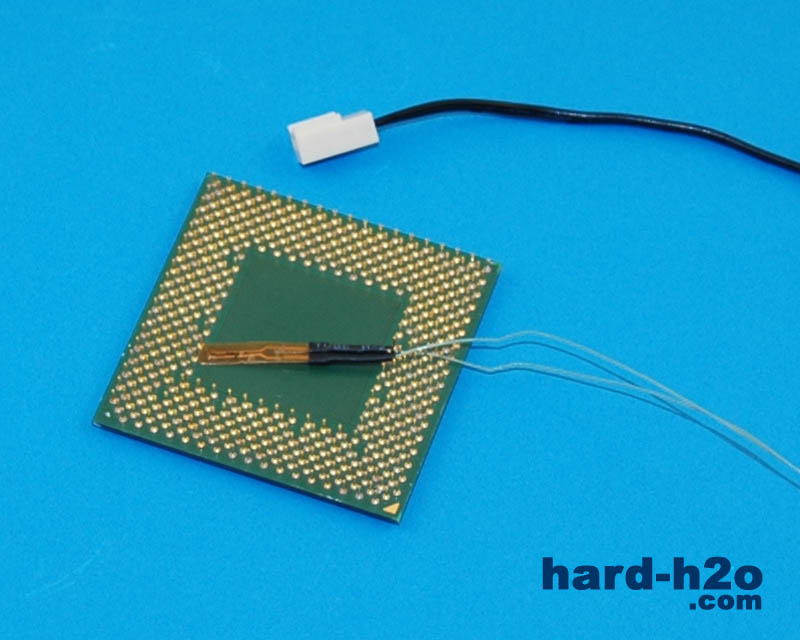

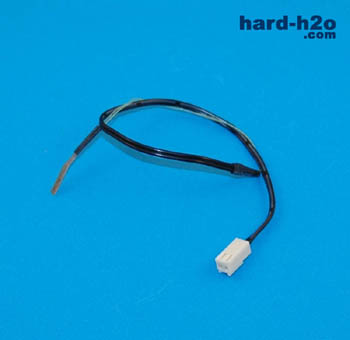

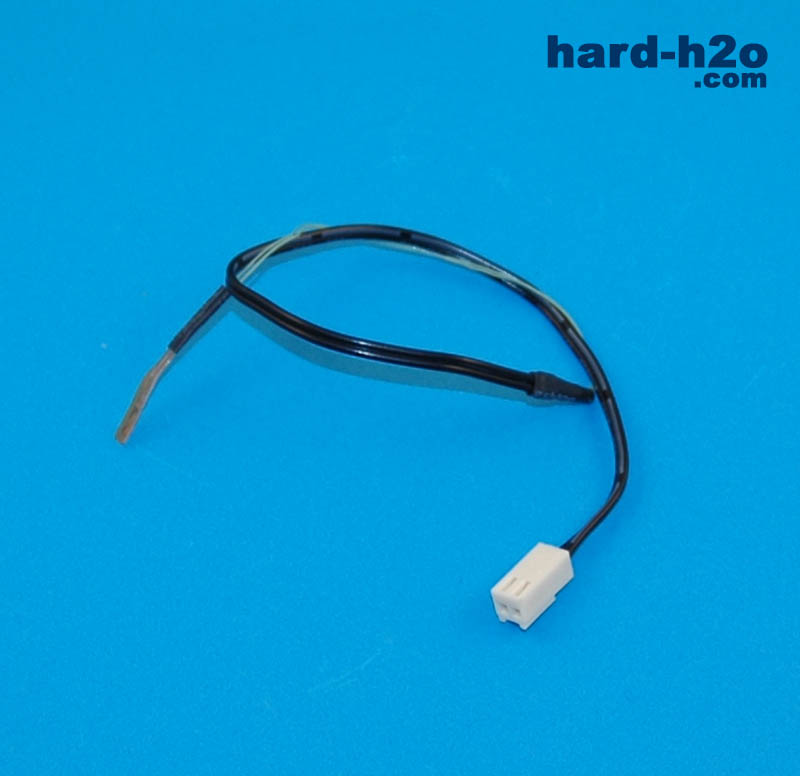

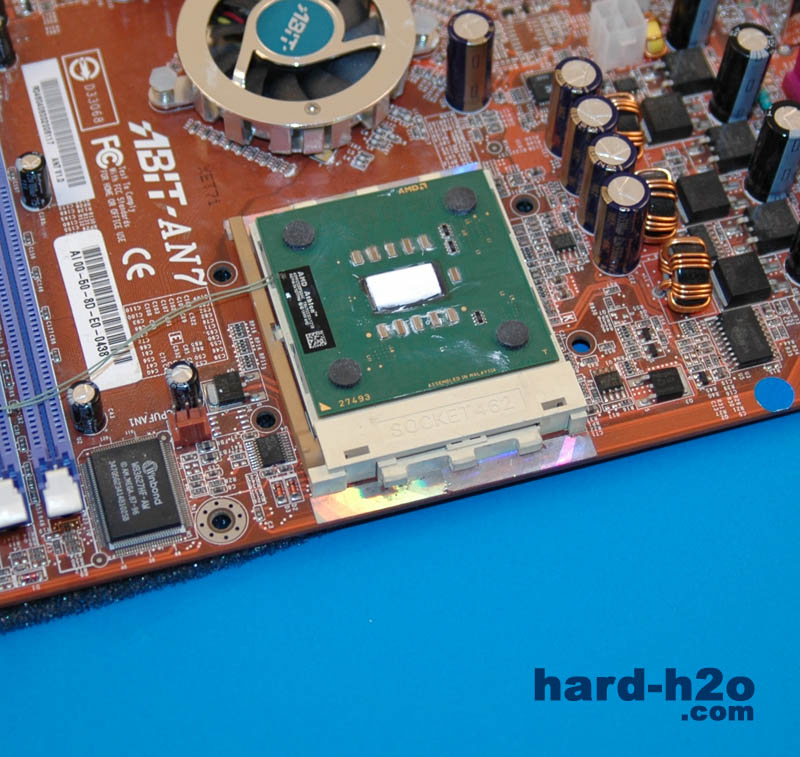

Sonda de temperatura para el microprocesador incluida en el caso de que queramos que el ventilador se autorregule.	Instalación de la sonda en el micro. Debemos tener un gran cuidado de no dañar las patillas de nuestro micro al colocarla. Tenemos que sujetarla con el adhesivo térmico incluido en el kit.

- Instalación y Montaje

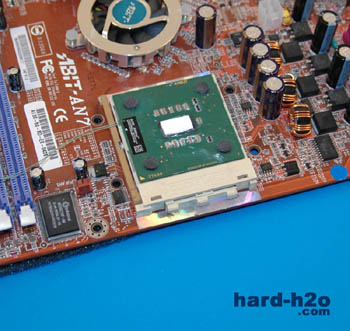

Colocamos la masilla térmica incluida sobre el núcleo del micro. Ni mucho ni poco, la cantidad justa.	Presentamos el disipador sobre el micro con cuidado y respetando que la pestaña de la base de cobre este en el lugar correcto.

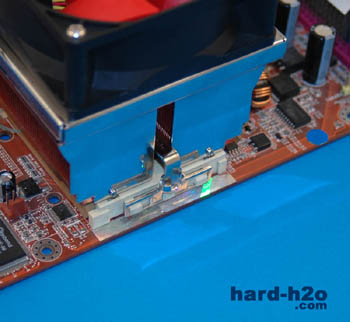

Una vez hecho esto anclamos uno de los lados al socket con cuidado de encajar bien las pestañas de plástico.	Anclamos el otro lado con mucho cuidado y delicadeza, sin forzar las pestañas. En caso de que no entre siempre es mejor comprobar el motivo a forzarlo.

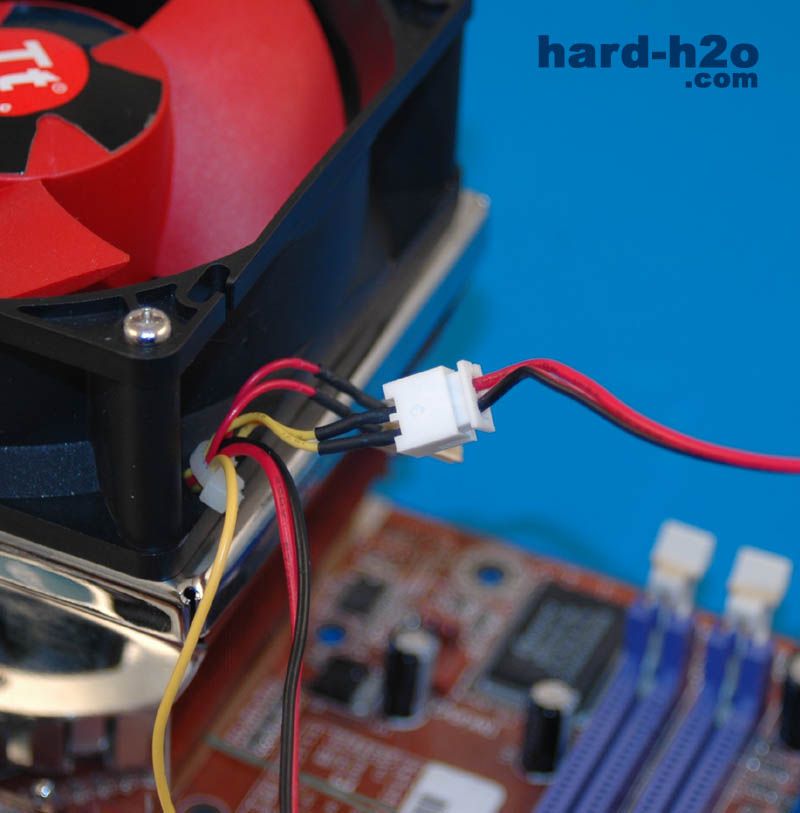

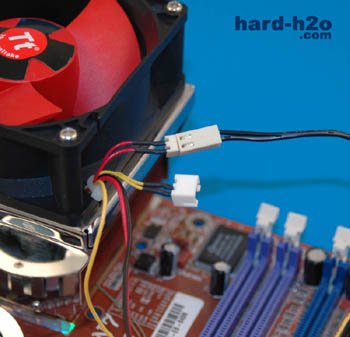

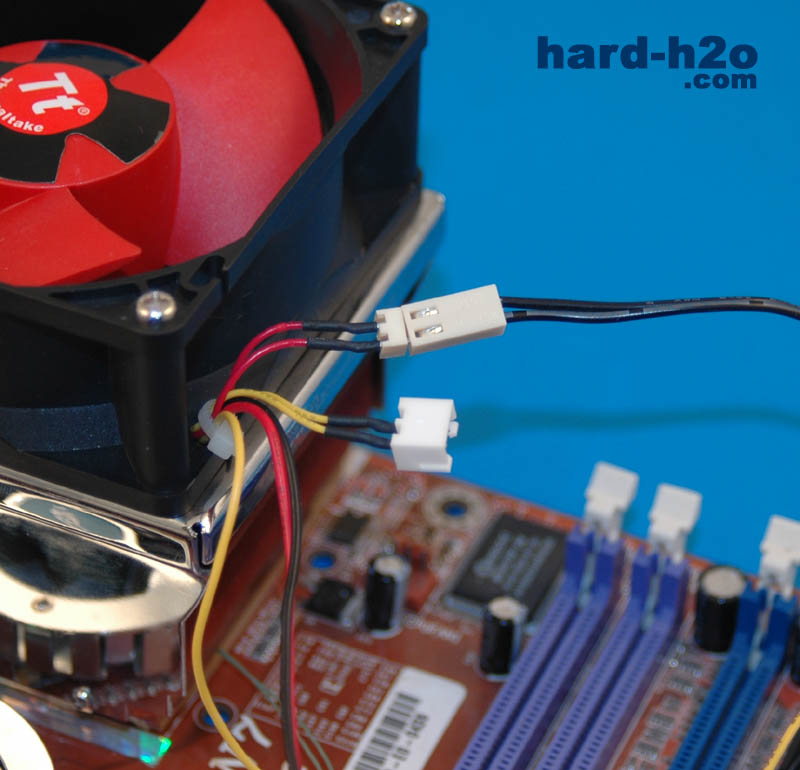

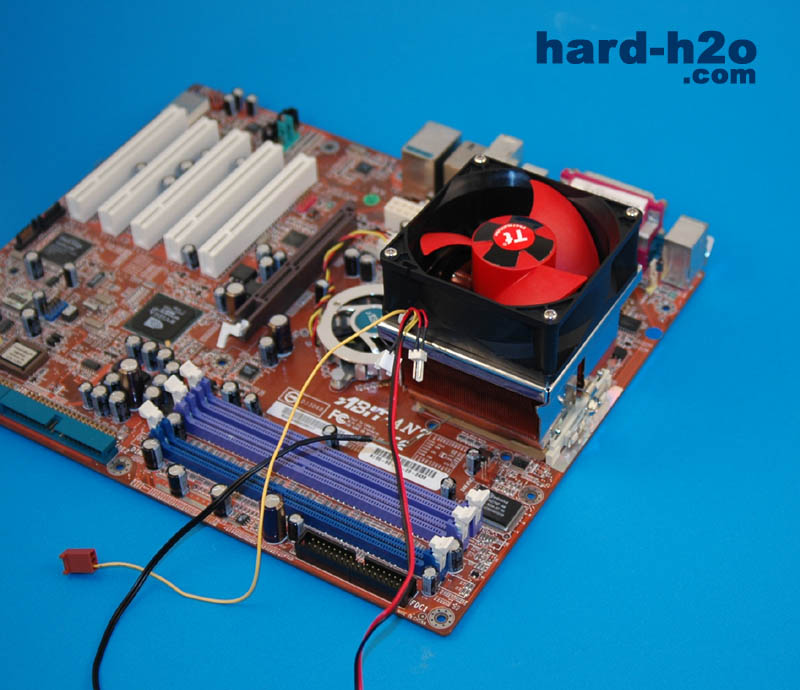

Esta es la conexión de los controladores externos del ventilador.	Esta otra es la conexión de la sonda de temperatura colocada en el micro para la autorregulación del ventilador.

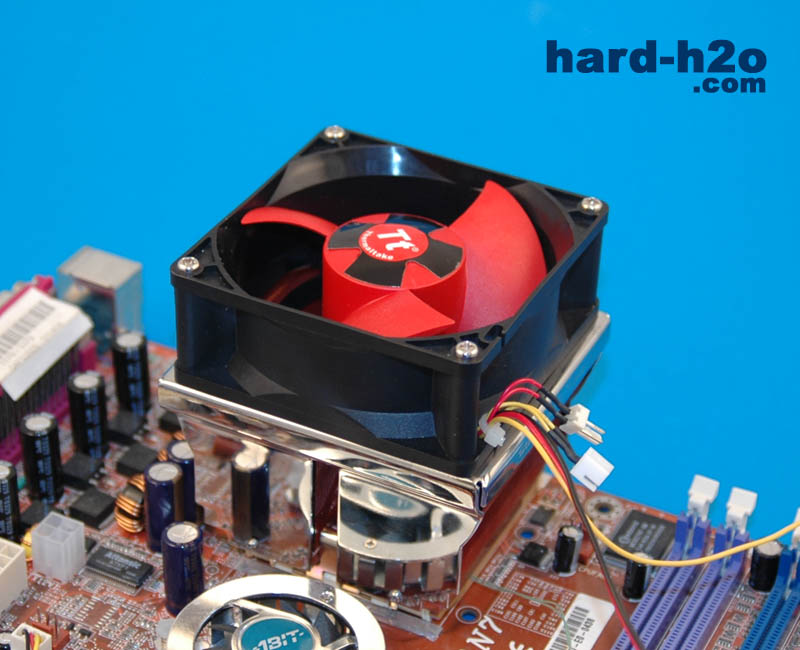

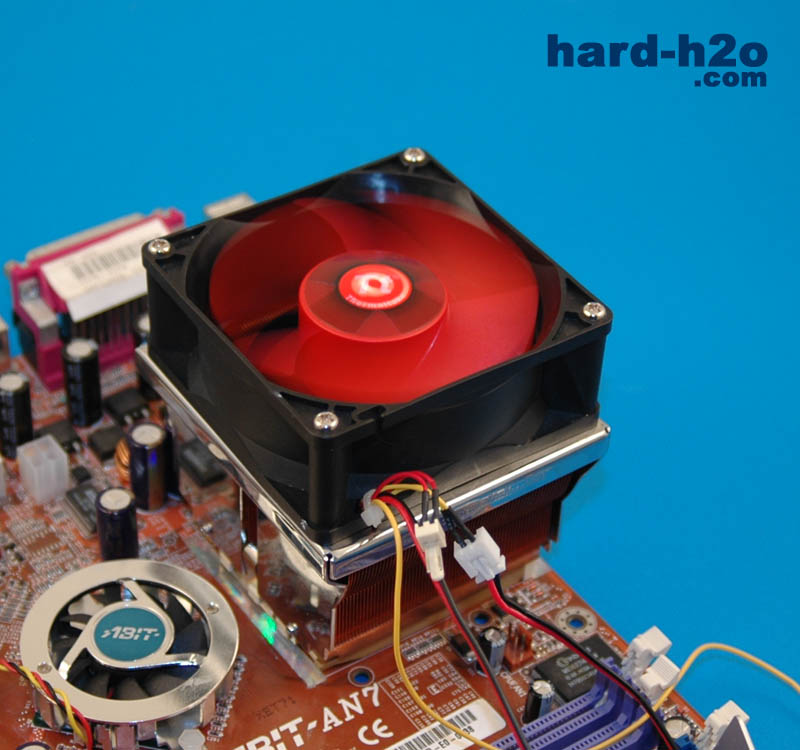

Vemos el disipador colocado y funcionando. 5500 RPM unidas a un ventilador de 3 aspas y al no tener rejilla lo convierten en un peligro para nuestros dedos. Precaución cuando este funcionando o también tenemos la opción de ponerle una rejilla a nuestro gusto.

Equipo de pruebas:

Componente	Modelo
Placa Base	Abit AN7 Guru
Procesador	AMD XP 2400+ Barton
Memoria	2x512 Kingston DDR 400
Disco Duro	Seagate Barracuda 160 GB ATA
Tarjeta gráfica	ATi Radeon 9600XT
Fuente de alimentación	SilenX iXtrema Pro 400W

Test de temperatura:

Para realizar el test de temperatura, se ejecutó el programa CPU Burn-In durante 1 hora, en este tiempo se tomaron tres medidas de temperatura con sondas térmicas conectadas a un Cooler Master CoolDrive que contactaban con el micro por un lateral del core. La temperatura en reposo se tomó sin ejecutar ninguna aplicación después de una hora de inactividad después del test de tortura del micro.

  Procesador/Velocidad (lo pongo yo)

Ventilador - (RPM/dB/CFM)	Temp. Ambiente	Temp. Idle	Temp. Full Load
- Disipador in Box (5.000 / 38 / 51)	24º	52.2º	57.5º
- Extreme Volcano 12 (2.000 / 21 / 26.5)	24º	51.1º	54.9º
- Extreme Volcano 12 (5500 / 48 / 72.9)	24.5º	42.5º	46.9º

Conclusión:

Nos gusta:	Puede mejorar:
Aspecto impresionante.	Nivel sonoro funcionando a máxima velocidad
Contenido muy completo del kit.	Manual de instalación en ingles.
Calidad general del producto.
Permite un ligero overclocking.
Alta densidad de integración de aletas de cobre.

El Thermaltake Extreme Volcano 12 es un producto de una calidad excelente y con una gran cantidad de posibilidades. Permite realizar overclocking sin problemas a cualquier micro de la serie K7. El contenido del paquete es completísimo con sus 2 controladoras, la sonda para el micro, la pasta térmica... Sólo podemos objetar que cuando se sube al ventilador hasta las 5500 RPM este hace honor al nombre de Volcano por el ruido que produce, si bien es cierto que a una velocidad inferior disipa correctamente y es mucho menos audible.
