Scythe Shogun - Disipador CPU
| · Análisis: | cmd_ | · Fotos y montaje: | |
| · Publicado por: | · Fecha: | 10/11/05 |
Producto cedido por Bacatá
De la mano del fabricante Japonés “Scythe” nacido en el barrio de Akihabara en Tokyo nos llega este innovador disipador “Shogun” que en japonés quiere decir General (rango militar), usa la tecnología heatpipe (tubos con gas dentro, el cual transporta el calor de un lado al otro del tubo mediante un proceso de evaporación-condensación). Pero este disipador no usa heatpipes de tubos cilíndricos, usa tubos planos! Con lo cual aumenta la superficie del “tubo” sin alejar demasiado la parte interior del exterior (Recordemos que los diámetros de los heatpipe van en función de la temperatura a la cual están destinados a trabajar). ¿Será este disipador un verdadero Shogun (General) y sobresaldrá por encima de los demás gracias a su nuevo sistema de tubos planos? Pronto lo descubriremos.
Especificaciones del producto:
| - Modelo | - Shogun Heatlane CPU Cooler |
| - Fabricante | - Scythe Co., Ltd. Japan |
| - Sockets compatibles | - AMD: 939, 940, 754 / Intel: 775, 478 |
| - Peso | - 790g |
| - Material | - Aluminio con base de cobre |
| - Además del disipador incluye... | - Ventilador, regulador de RPM para ranura PCI, anclajes para distintos zócalos, manuales de instalación en Inglés, Francés y Japonés. |
| - Medidas con ventilador incluido | - 123 x 98 x 147 mm |
| - Medidas de la base de cobre | - 50 x 42 mm |
| - Medidas de las aletas desde el heatpipe | - 33 mm |
| - Perímetro del heatpipe | - 102 mm |
Presentación y vista en detalle:
|
|
|

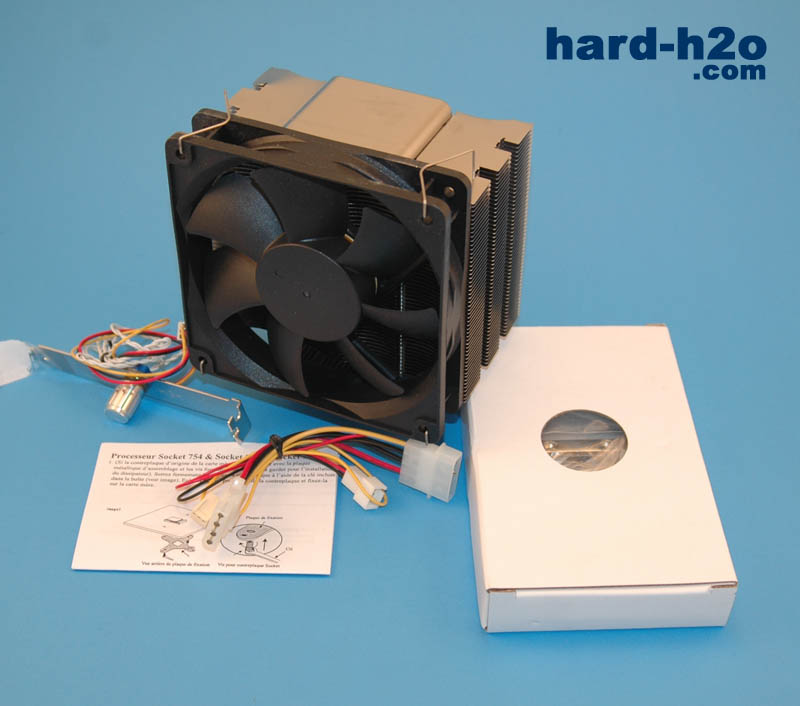

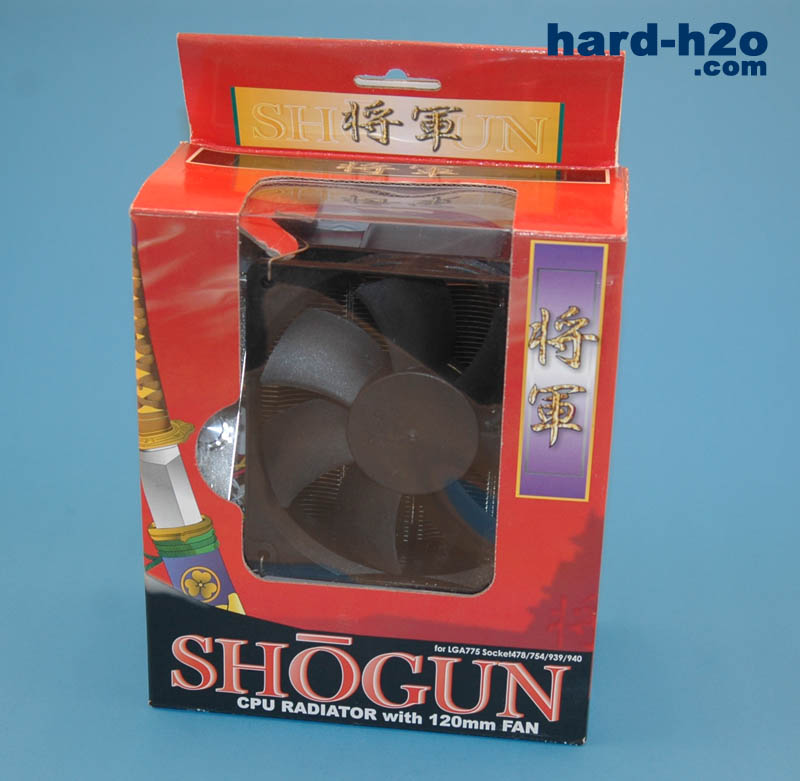

| El radiador y sus complementos vienen en una caja de cartón que es bastante dura, protege más que los blister de plástico donde van algunos disipadores. Por los costados trae fotos de como es el disipador y las características del mismo. | Podemos observar el disipador con el ventilador puesto junto con el regulador de RPM y un cable adaptador de molex estándar de 4 pin a 3 pin para ventilador. La caja de cartón contiene los anclajes y manuales. |
| |
|

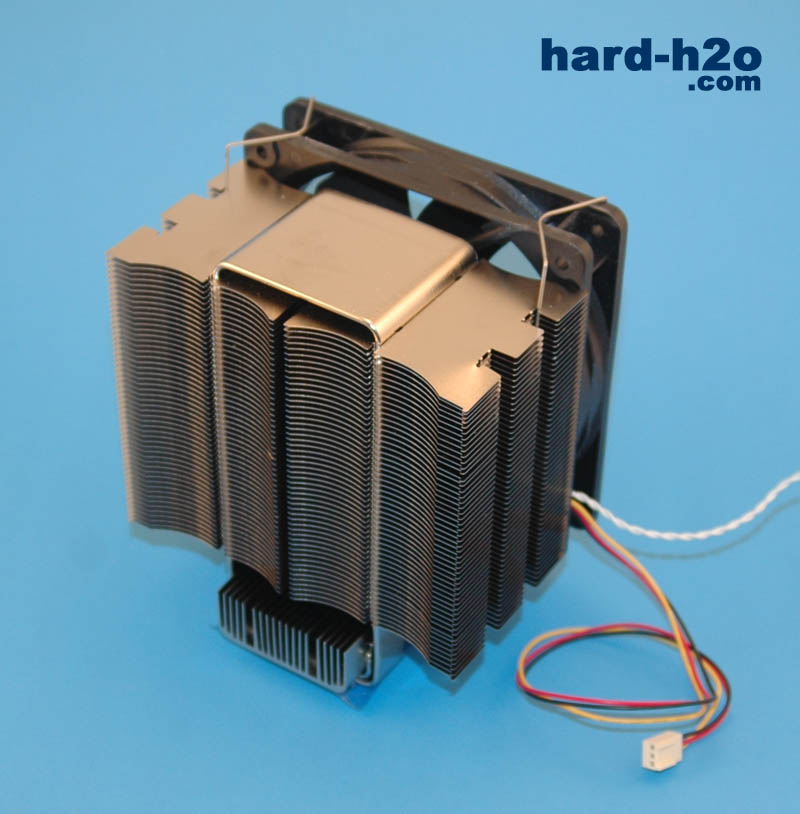

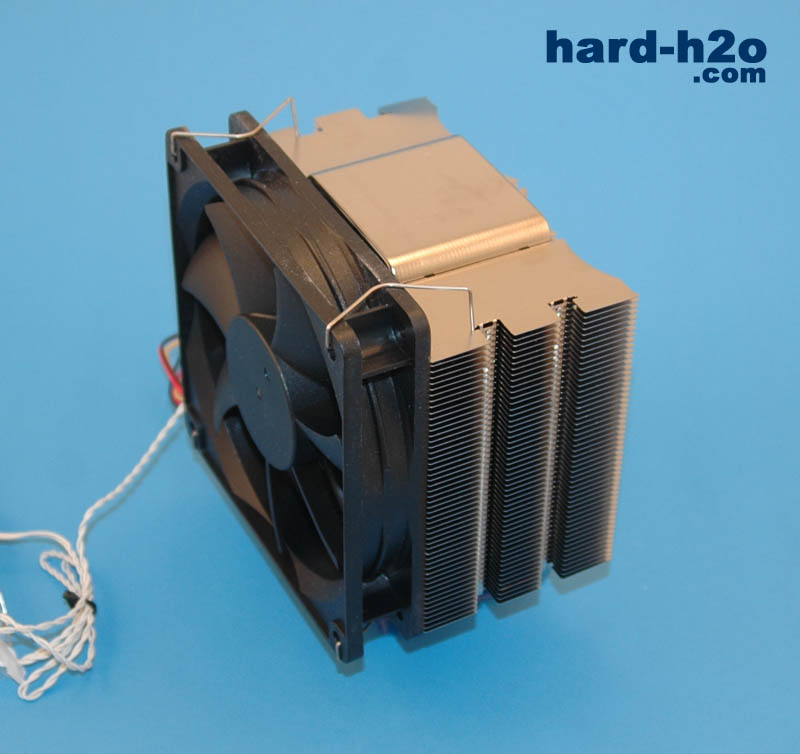

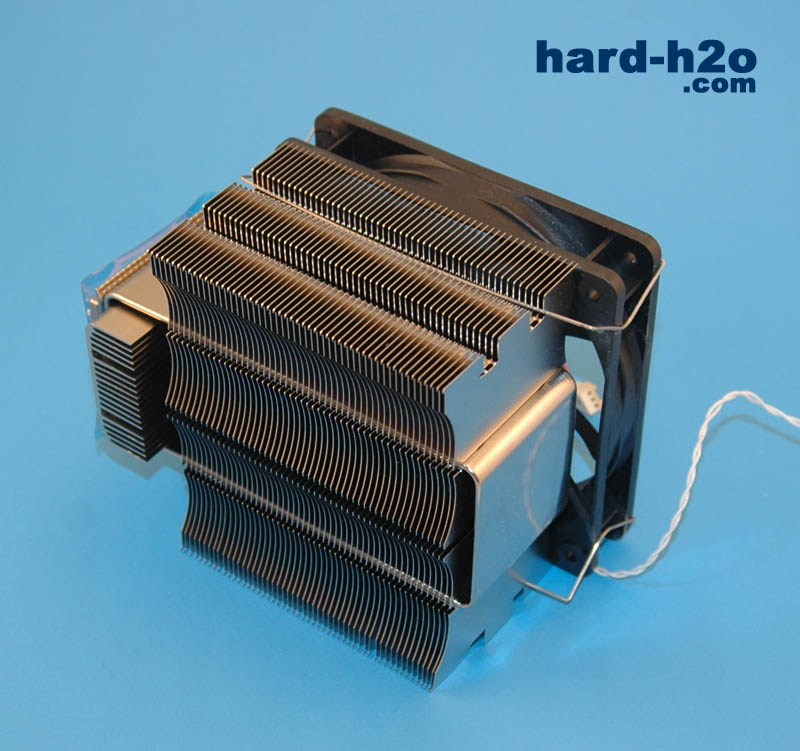

| El ventilador puede ser anclado por cualquiera de los dos lados pero no podemos poner un segundo ventilador ya que solo trae sujeciones para uno. | Gracias a que las aletas hacen algo de curva podemos instalar el ventilador con las aspas mirando hacia dentro y así forzarlo a que absorba el aire del interior de las aletas en vez de meterlo, así el ruido del roce del aire es algo menor (se acostumbra a hacer con los radiadores de refrigeración líquida) |
|
|
|

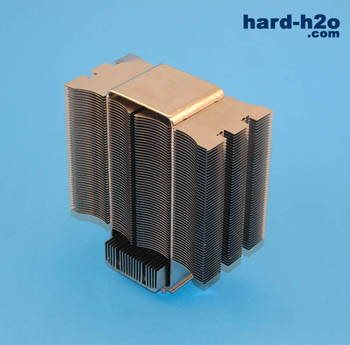

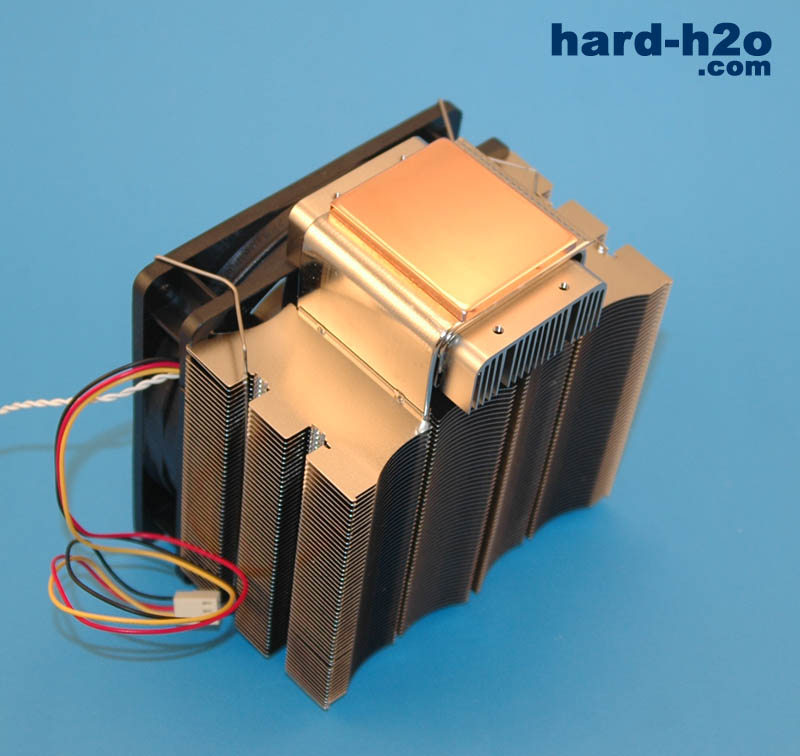

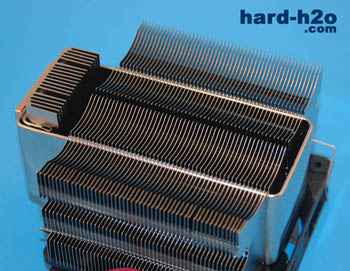

| El ventilador puede ser desplazado hacia arriba sin afectar al agarre del mismo al disipador para poderlo colocar en la placa base y que no toque ningún componente como los módulos de memoria RAM. | En esta foto podemos observar el pliegue del heatpipe cerca de la base (por donde meten el gas en la fábrica). También vemos que los dos extremos están puestos uno encima del otro, así la capacidad de absorción calorífica es mayor. |
|
|
|

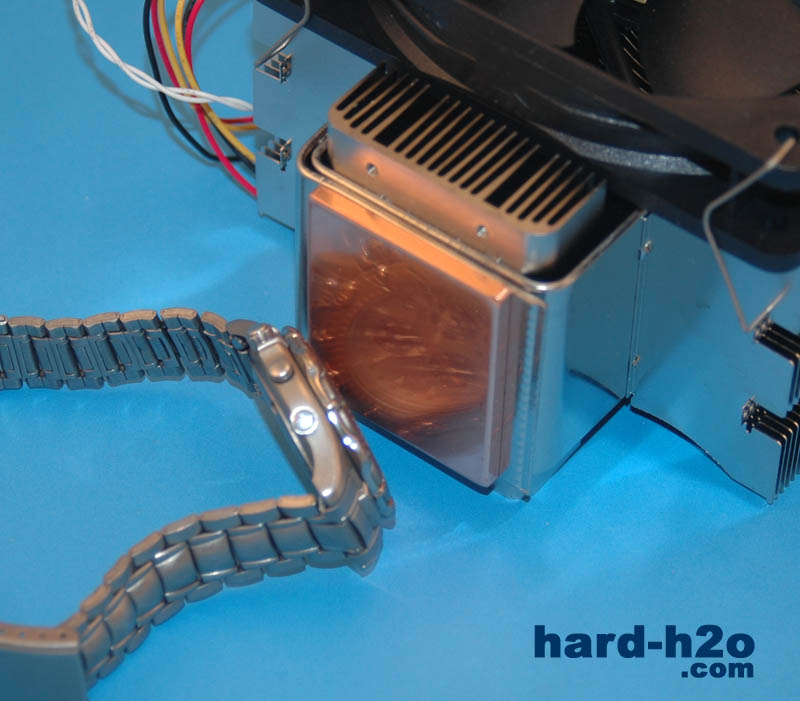

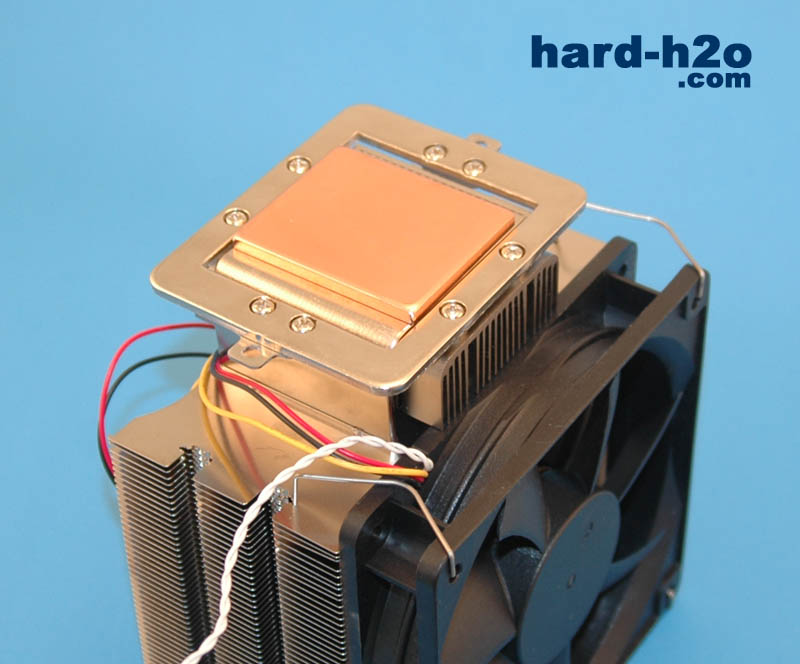

| El gran tamaño de la base cubre toda la superficie del heatspreader del procesador (la placa metálica que llevan los A64 y P4 para proteger el core). | El pulido de la base es aceptable siendo casi espejo. También podemos observar los agujeros del pequeño disipador donde se atornillan los anclajes. Este disipador ayuda a la disipación en la zona donde no hay aletas. |
|
|
|

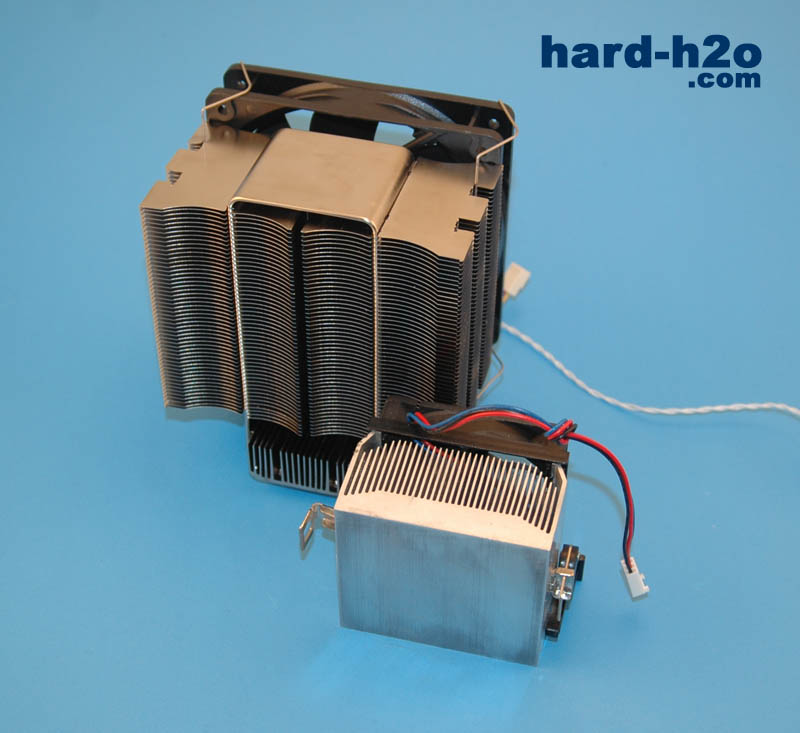

| La superficie total del heatpipe cubierta por aletas y disipador es de aproximadamente 453,9cm² (10.2 x 44.5cm) si lo comparamos con la superficie cubierta que tienen las aletas de un XP90 (432cm², 7.5 x 57.6cm ) vemos que es similar, pero el de Thermalright tiene zonas donde las aletas son de sólo 5mm de largo. | Aquí podemos comparar el tamaño con el de un disipador inBox como los que traen los Athlon AMD64. |
|
|
|

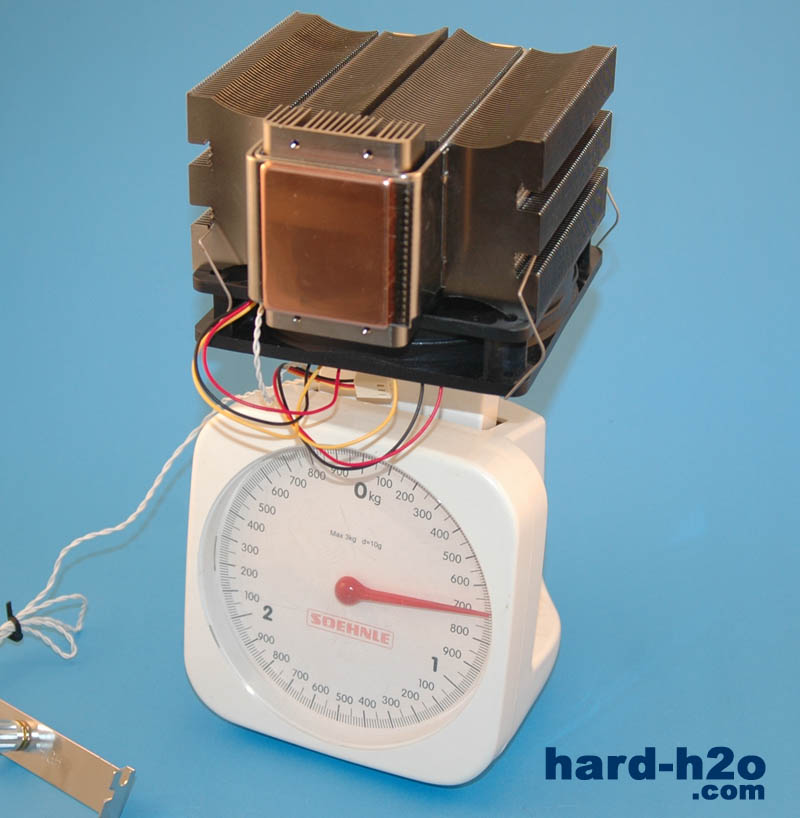

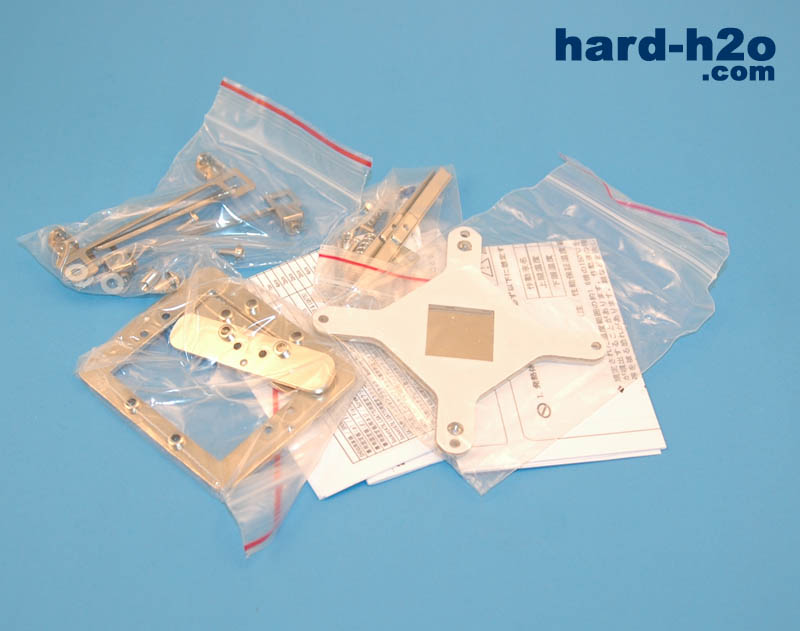

| El peso es de 790g (con los anclajes) para la placa base (los de socket 478) y de 805g (con los anclajes) para los que usen la placa metálica trasera. | Todos los anclajes necesarios junto con los manuales. Su montaje puede ser un pelín complicado para algunos menos experimentados debido al gran número de piezas a montar. |
|
|
|

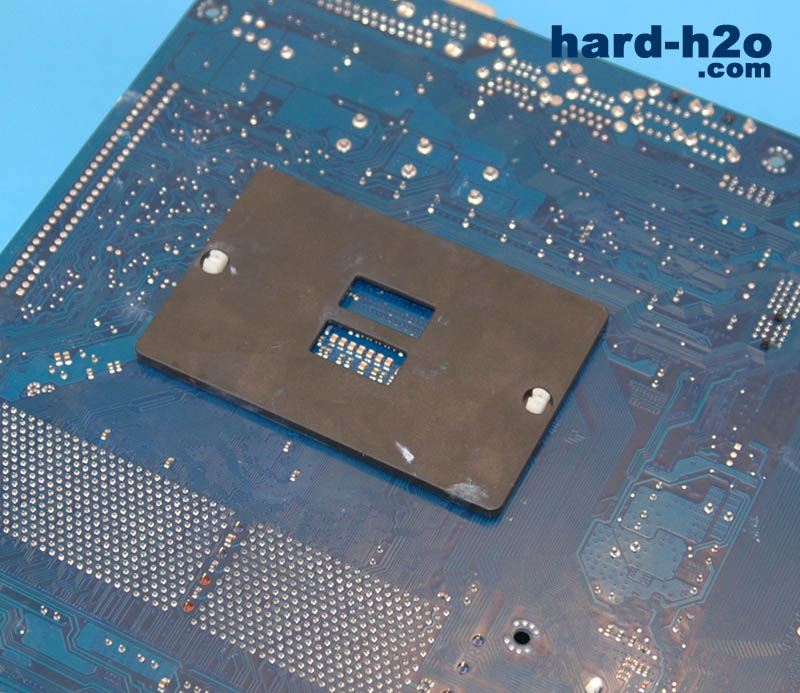

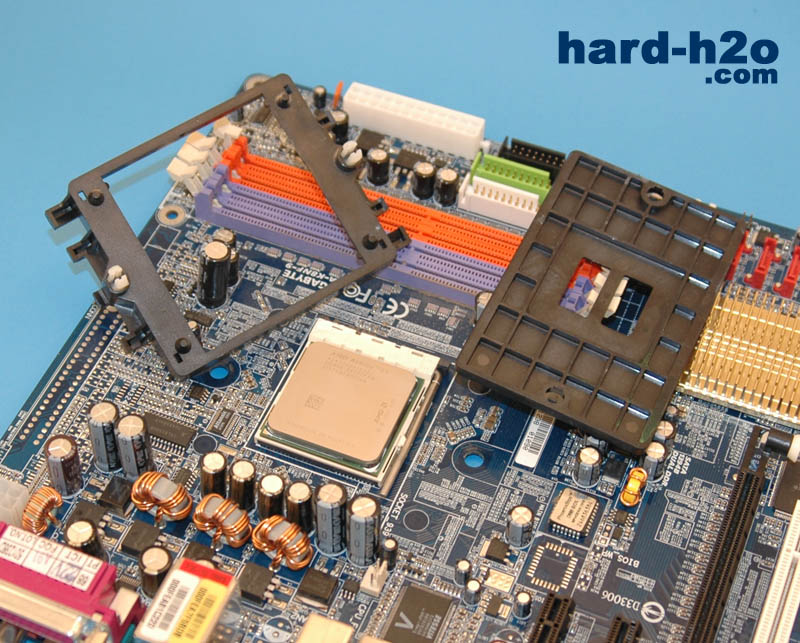

| Para todos los anclajes en los que este disipador es compatible, salvo para 478 nos veremos obligados a desmontar la sujeción del socket para poder instalarlo. | En el caso de Athlon AMD64 (socket K8), tendremos que quitar la sujeción posterior que sustituiremos por otra más fuerte de metal que acompaña el Shogun. |
|
|
|

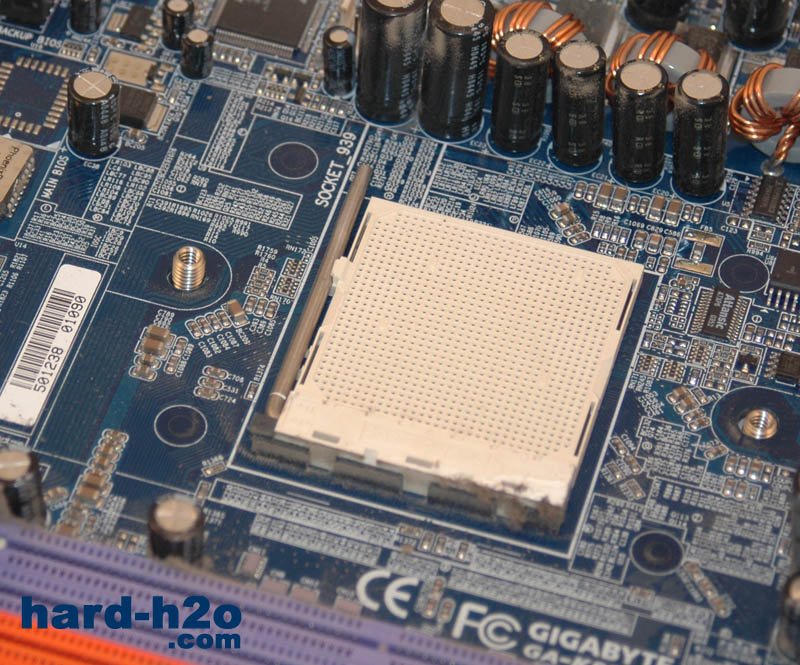

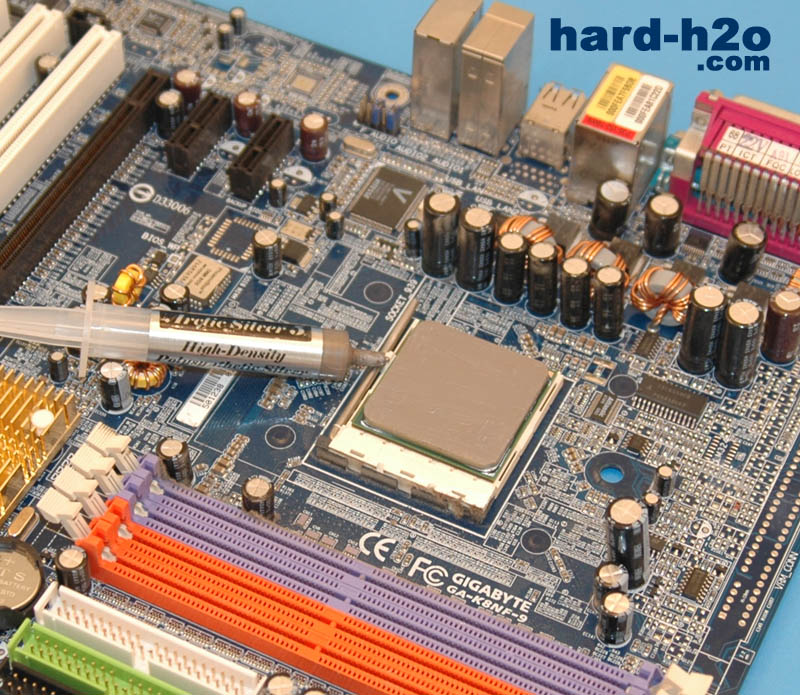

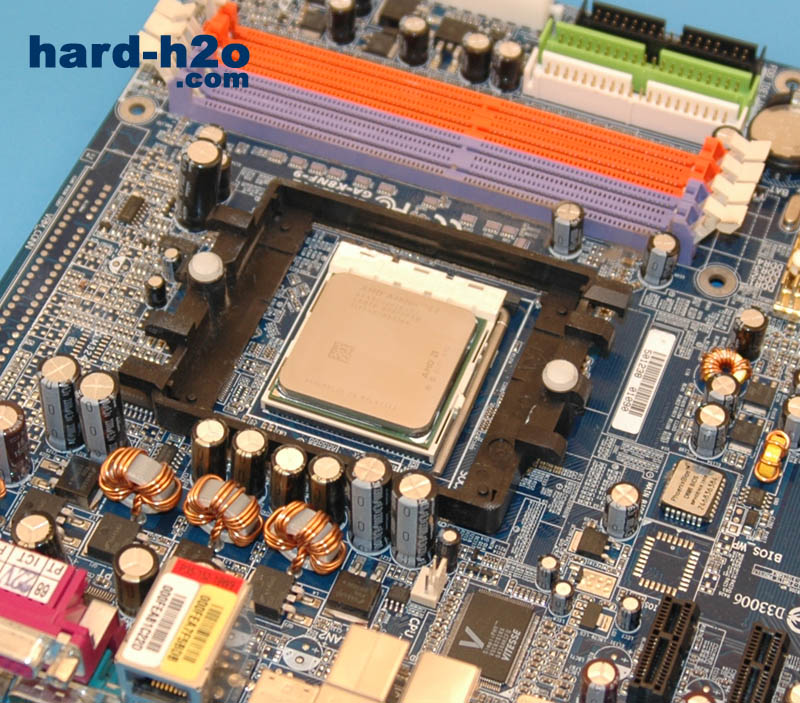

| Cuando tengamos desmontado el anclaje original de la placa base es muy importante guardarlo en lugar seguro para futuros usos. | Aplicamos una muy fina capa de pasta térmica por toda la superficie del heatspreader de la CPU. Es recomendable usar una pasta térmica de alta calidad como Artic Silver 5 pero también podemos usar la pasta genérica blanca que trae el disipador. |
|
|
|

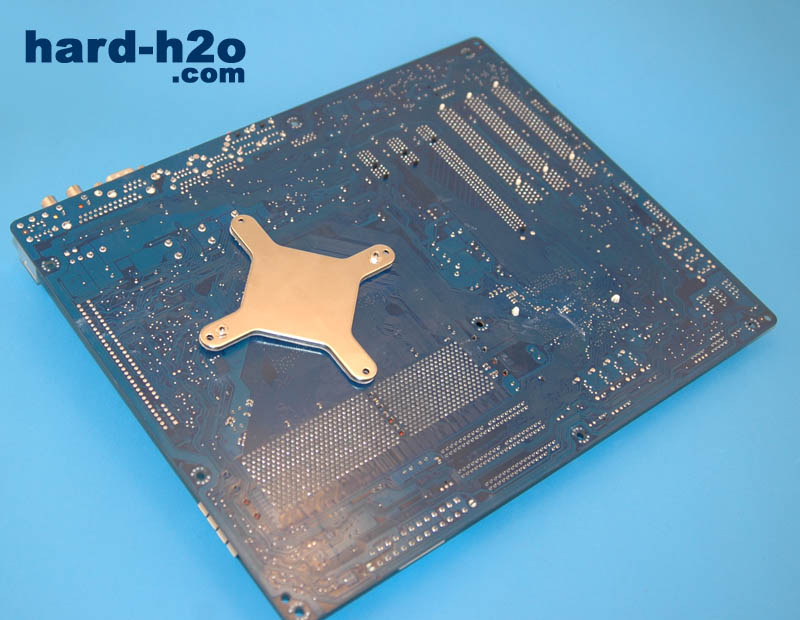

| La pieza trasera lleva un plástico con adhesivo para pegarla detrás del zócalo de la placa base y ofrecer resistencia al PCB para evitar que se doble. El inconveniente de esta pieza es que el plástico no es blando como la goma o el neopreno y al hacer presión cuando colocamos el disipador algunos componentes de la placa base sufren un poco. Para solucionar esto el fabricante ha dejado la parte central de la pieza sin plástico pero hay placas base que tienen componentes fuera de esa zona central y hay otras que llevan componentes más altos que la altura del propio plástico y podrían producirse cortocircuitos por culpa de la placa metálica¡ Una solución sencilla es colocar un trocito de papel en la parte central. | Una vez colocada la placa trasera vemos que por la otra parte sobresalen los tornillos que instalamos en ella que nos servirán para hacer presión junto con los muelles suministrados para sujetar el disipador. |
|
|
|

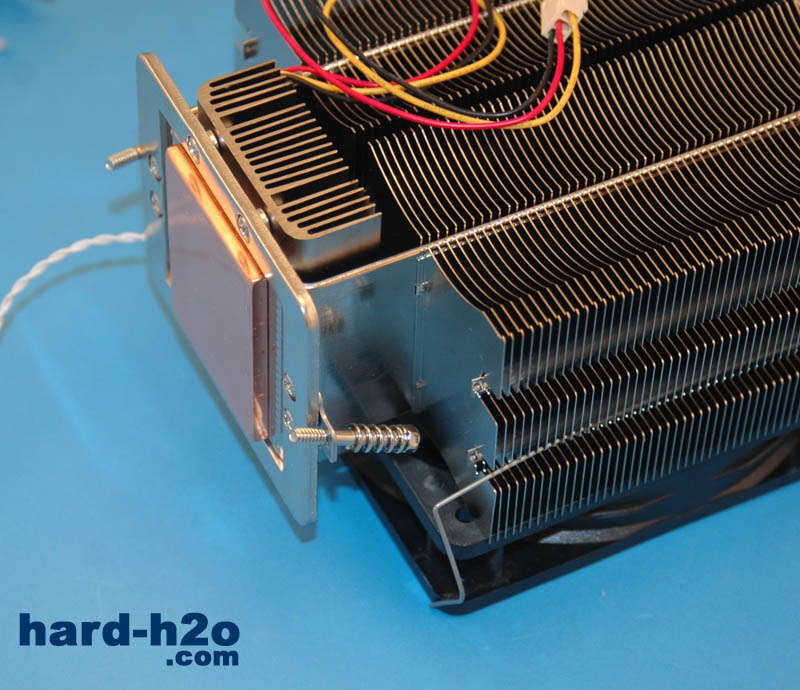

| Atornillamos las piezas necesarias para la instalación en un socket de Athlon64. | Colocamos los tornillos largos con los muelles que ejercerán presión. Estos tornillos si fueran más largos los podríamos roscar en la placa trasera que traen por defecto algunas placas base que en vez de llevar el módulo de sujeción de plástico llevan tornillos, y así no tendríamos que desmontar la placa para su instalación. |
|
|
|

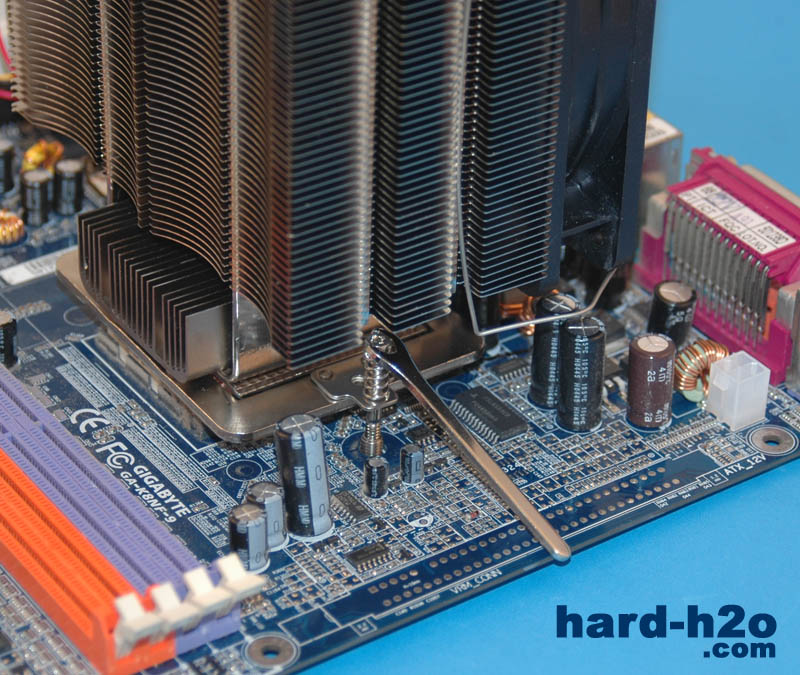

| Colocamos el disipador encima de la CPU alineándolo a los agujeros para que podamos meter bien los tornillos. Vigilamos que no toque el ventilador con ningún componente y si fuera así lo cambiaríamos de lugar o lo subiríamos deplazándolo hacia arriba según necesitemos. | Procedemos a ajustar los tornillos con la llave suministrada. Este es un proceso bastante incómodo ya que debemos hacerlo con la placa base en horizontal para que el disipador no se mueva, además la llave puede tocarnos con algún componente reduciendo su recorrido y aumentando el tiempo empleado en el procedimiento. |
|
|
|

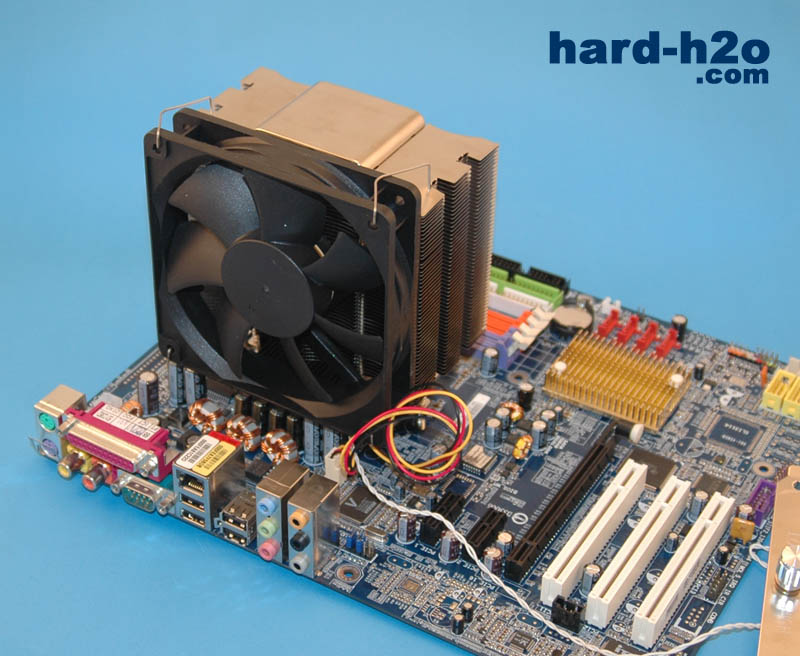

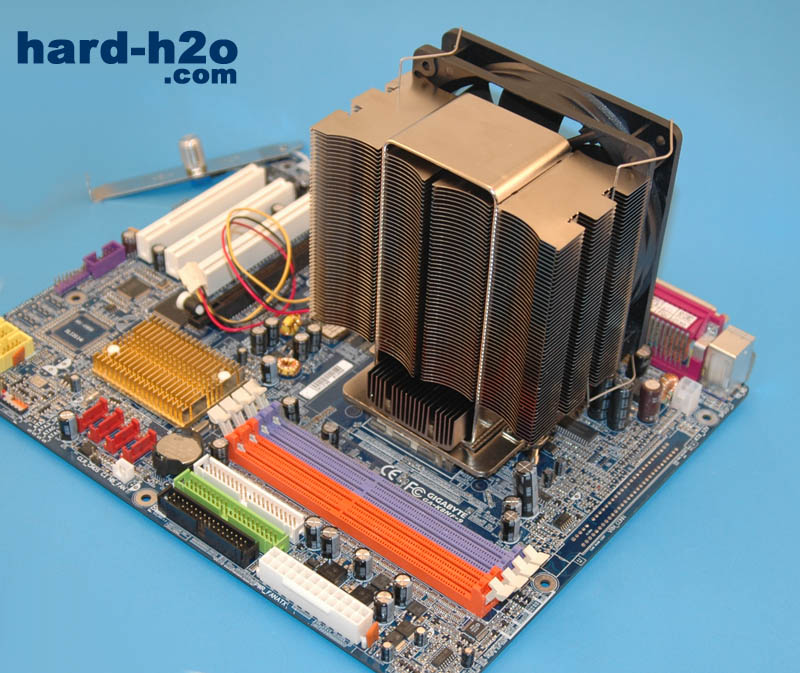

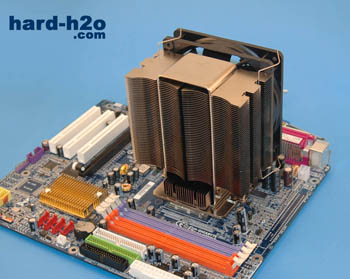

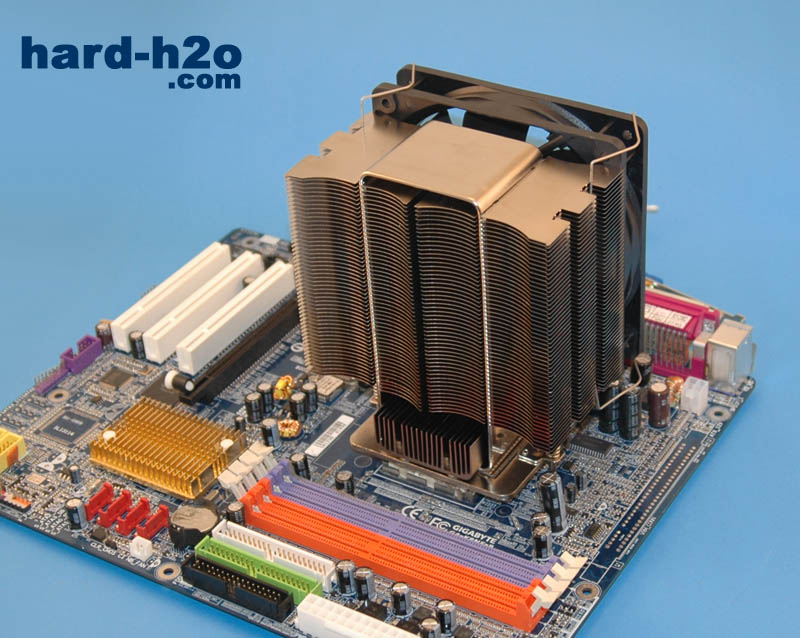

| Una vez atornillado unos 4mm por tornillo nos aseguramos de que todo está bien y no toca con nada. Puede que no se adapte al PC de todos ya que en placas donde los agujeros del zócalo de la CPU están en horizontal nos obliga a montar el disipador con el ventilador mirando hacia arriba o abajo rompiendo el túnel de aire que debería crearse dentro de la caja para evacuar bien el aire caliente. En placas como la de las fotos del review el ventilador está en vertical y ayuda a que el túnel de aire funcione mejor. La posición ideal para poner el ventilador del disipador es en vertical, con el ventilador absorbiendo de las aletas y tirando el aire hacia las aberturas traseras de la caja donde o bien podemos colocar un 2º ventilador o bien podemos poner una tobera entre ésta y el ventilador de CPU. | Colocamos el conector de alimentación en el “CPU Fan” y el regulador de RPM al máximo ya que algunas placas base auto-regulan las revoluciones según la temperatura del procesador, así no tendremos que tocarlo para nada. Si este no es nuestro caso lo haremos a mano a nuestro gusto y nivel de exigencia. |
Equipo de pruebas:
| Componente: | Modelo: |
| - Placa Base | - DFI LanParty nF4 Ultra-D |
| - Procesador | - Athlon64 3200+, core Venice |
| - Memoria | - Twinmos SpeedPremium PC3200 (Winbond CH5-UTT) |
| - Disco Duro | - Seagate Barracuda 7200.7 80GB ATA |
| - Tarjeta gráfica | - Sparkle SP-PX43GDH (nVidia 6600GT) |
| - Fuente de alimentación | - Tagan TG430-U22 (430W) |
| - Ventiladores | - El que trae el producto |
| - Sistema Operativo | - Windows 2003 Server + SP1 |
| - Software | - Prime95, Smart Guardian |
- Test de temperatura
El test de temperaturas ha sido realizado con la placa base encima de la mesa en horizontal sin ningún ventilador más que el que trae el disipador de serie. La temperatura ambiente ha sido tomada mediante un DigitalDoc5 con varias sondas por alrededor de la mesa haciendo una media de las mismas para obtener una temperatura ambiente fiable. La temperatura de los componentes ha sido tomada usando los sensores de la placa base (se ha comprobado que medían bien comparando sus temperaturas con las de las sondas del DigitalDoc5 que se colocaban en el mismo lugar donde están los termistores y diodos de la placa. El software usado para los test en full load ha sido el Prime95 y para medir las temperaturas y voltajes se ha usado Smartguardian (software compatible con el controlador ITE IT87xx). El Cool&Quiet del Athlon64 se desactivó en todas las pruebas.
- A64 3200+ / 2000MHz / Vcore: 1.35V (Por defecto)
| Ventilador - CFM/dB/RPM | Temp. Ambiente | Temp CPU. Idle | Temp CPU. Full |
| - 62cfm/32dB/1600rpm | 25º | 27º | 36.5º |
| - 28.2cfm/20dB/700rpm | 25º | 28º | 38º |
- A64 3200+ / 2500MHz / Vcore: 1.45V
| Ventilador - CFM/dB/RPM | Temp. Ambiente | Temp CPU. Idle | Temp CPU. Full |
| - 62cfm/32dBA/1600rpm | 25º | 27.5º | 38º |
| - 28.2cfm/20dBA/700rpm | 25º | 28.5º | 39.5º |
- A64 3200+ / 2750MHz / Vcore: 1.72V
| Ventilador - CFM/dB/RPM | Temp. Ambiente | Temp CPU. Idle | Temp CPU. Full |
| - 62cfm/32dBA/1600rpm | 25º | 31º | 54º |
| - 28.2cfm/20dBA/700rpm | 25º | 32º | ERROR / No aguanta el overclock a tal temperatura. |
- Conclusión:
| Nos gusta | Puede mejorar |
| - Buen rendimiento incluso con un ventilador poco potente. | - El modo de atornillar el disipador resulta incómodo. |
| - Gran superficie del heatpipe aprovechada por aletas. | - El plástico de la placa metálica debería ser de un material más blando. |
| - Se puede substituir el ventilador por otros más potentes o más silenciosos. |
|
| - La altura a la que están las aletas respecto a la base permite que sea colocado en prácticamente todas las placas del mercado sin tocar con componentes altos como memoria RAM o condensadores. |
|
El montaje del disipador es algo complicado por la cantidad de piezas, pero es a la vez muy versatil al ser compatible con todos los sockets actuales. El disipador demostró un gran rendimiento, aunque tampoco es comparable a un sistema de refrigeración líquida, pero nos permite tener un PC con un 25-30% de overclock en la CPU sin tener una temperatura excesiva. La sonoridad es mínima, siendo esto una de las principales ventajas de Shogun.
