NoiseBlocker CoolTower - Disipador CPU
· Análisis: | SalvadorP | · Fotos y montaje: | Franzol |
· Publicado por: | SalvadorP | · Fecha: | 14/11/2005 |
Producto cedido por Atlas Informática
La preocupación por una buena refrigeración en el microprocesador parece que va siendo cada vez mayor entre los usuarios ante los grandes consumos de potencia actuales y sobre todo teniendo en cuenta el ruido que se debe soportar para conseguir esa buena disipación del calor.
Para ello, compañías como NoiseBlocker sacan al mercado este tipo de disipadores que buscan la mejor refrigeración posible cuidando al máximo el ruido que generan sus ventiladores, cercanos al silencio absoluto (al mínimo de revoluciones) consiguiendo unas temperaturas más que aceptables, guardando un margen hacia arriba por si estamos buscando una mayor refrigeración en el caso de querer sacarle un rendimiento extra al micro recurriendo al overclocking. Veamos más en detalle este disipador.
Especificaciones del producto:
| Peso (sin ventilador) | - 340g |
| Peso (con 1 ventilador) | - 400g (aprox.) |
| Material | - Aletas de aluminio y cuerpo de cobre |
| Dimensiones | - 102 x 95 x 83 mm (con 1 ventilador) |
| Ventilador | - 1 de 80 mm (modelo S4) |
| Características del ventilador | - Ultrasilencioso, 4~13 V, 17~32 dB, 1600~3200 RPM, 35-75m³/h de aire |
| Válido para | - Intel Pentium (478/775) y AMD Athlon 64 (754/939/940) |
| Consumo | - 2.78W (0.23A) |
| Tiempo de vida | - 100.000 horas |
| Extra | - LED azul incorporado |
Presentación y vista en detalle:
 |  |

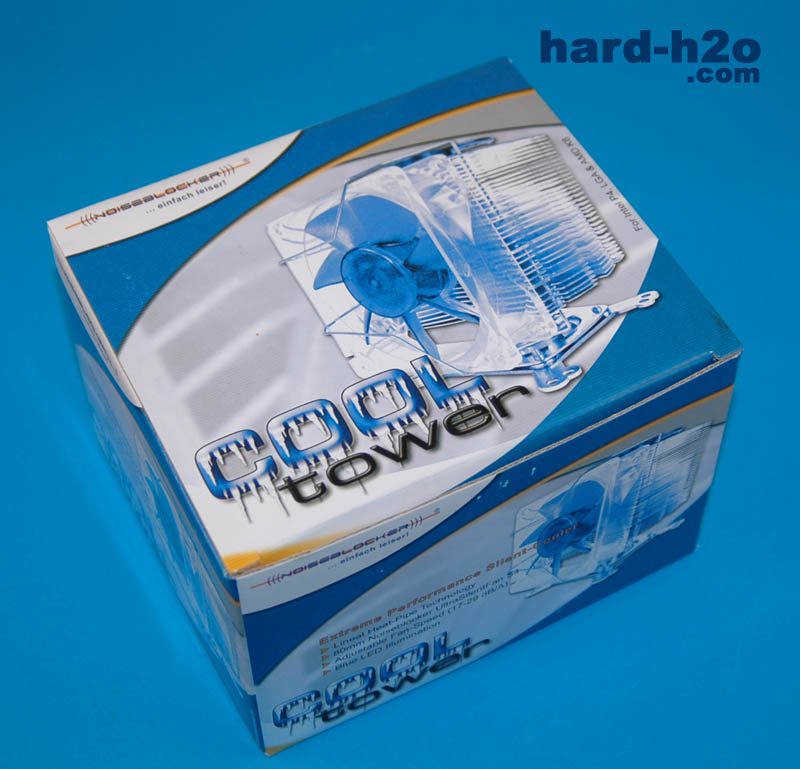

| Este es el aspecto externo del embalaje del Cool Tower. Sólo tenemos que ver el diseño de las letras para darnos la sensación de lo "fresquito" que estará nuestro micro con este disipador. | En uno de los laterales tenemos las principales características del Cool Tower, entre las que se incluyen el uso de la tecnología heatpipe o las características del ventilador que incorpora. |
 |  |

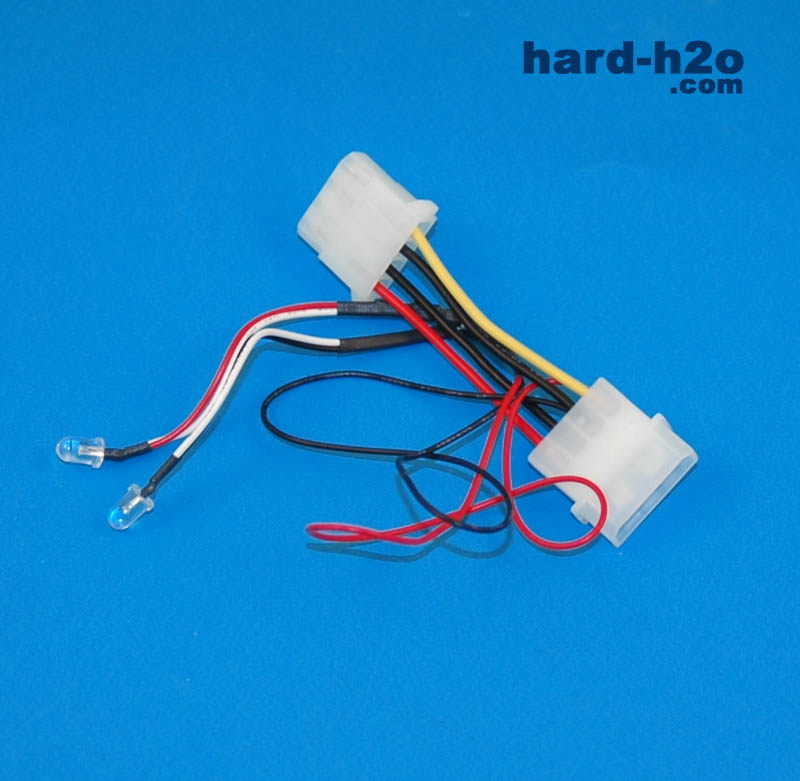

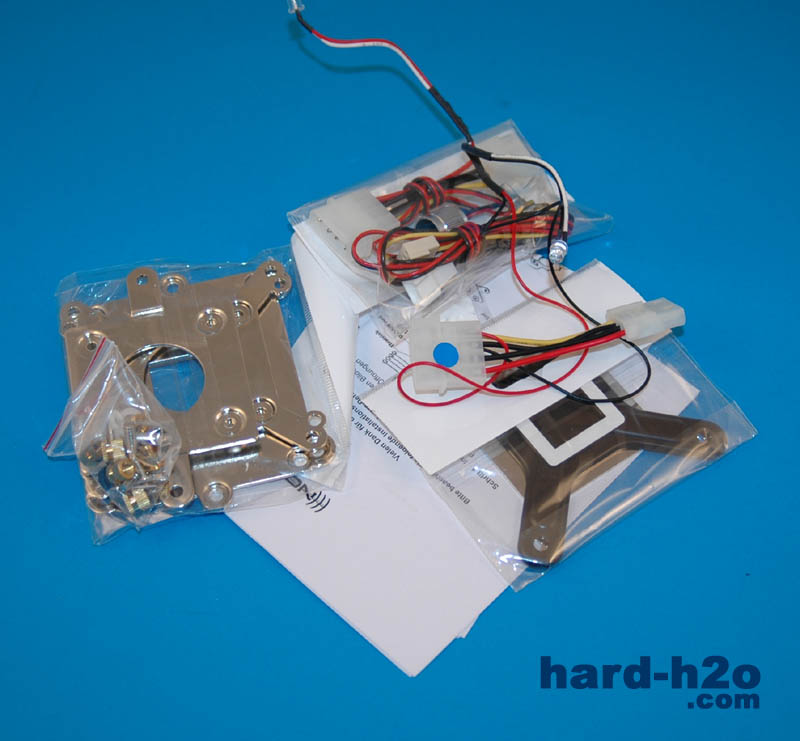

| Una vez abierto el paquete este es su contenido, entre los que podemos ver el disipador en sí, adaptadores para los diferentes sockets y las sujeciones y los cables para poder montarlo todo adecuadamente. También podemos ver un manual de instrucciones que siempre nos es de gran ayuda. | El disipador incluye estos LEDs para iluminar por la parte inferior el disipador. Más adelante veremos cómo se realiza su montaje. |
 |  |

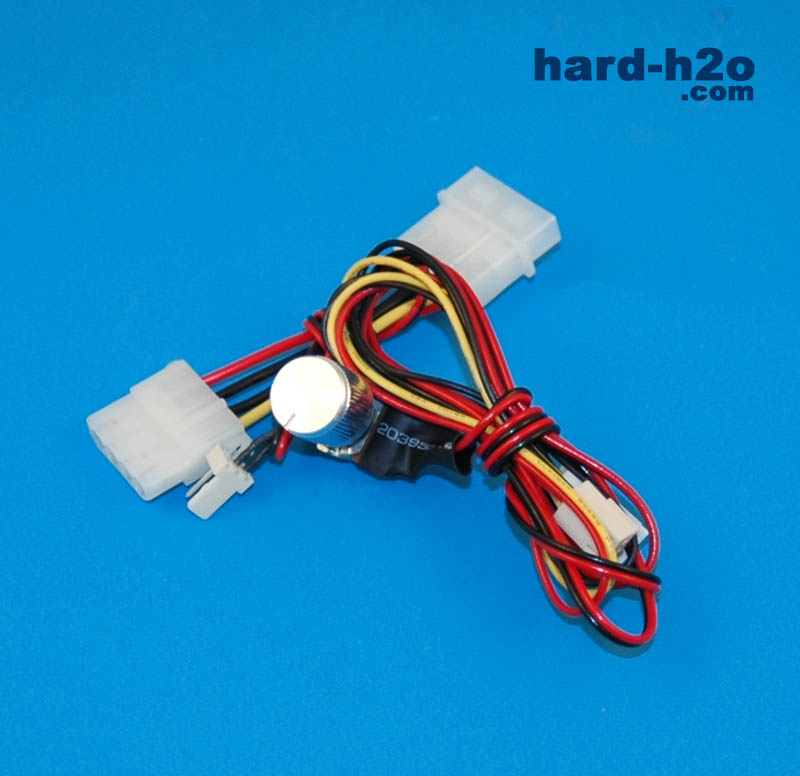

| También se incluye un potenciómetro para poder variar las revoluciones del ventilador a nuestro gusto según el ruido que estemos dispuestos a soportar. También decir que cuanto menos gire, menos suena y también menos aire impulsa. Ya veremos en las pruebas qué tal se comporta. | Aquí tenemos los adaptadores para los diferentes sockets existentes en el mercado que son soportados por este disipador. Además podemos ver las sujeciones de montaje que son comunes para todos los sockets (puede que en alguno necesitemos de menos tornillos, como por ejemplo para socket K8). |
 |  |

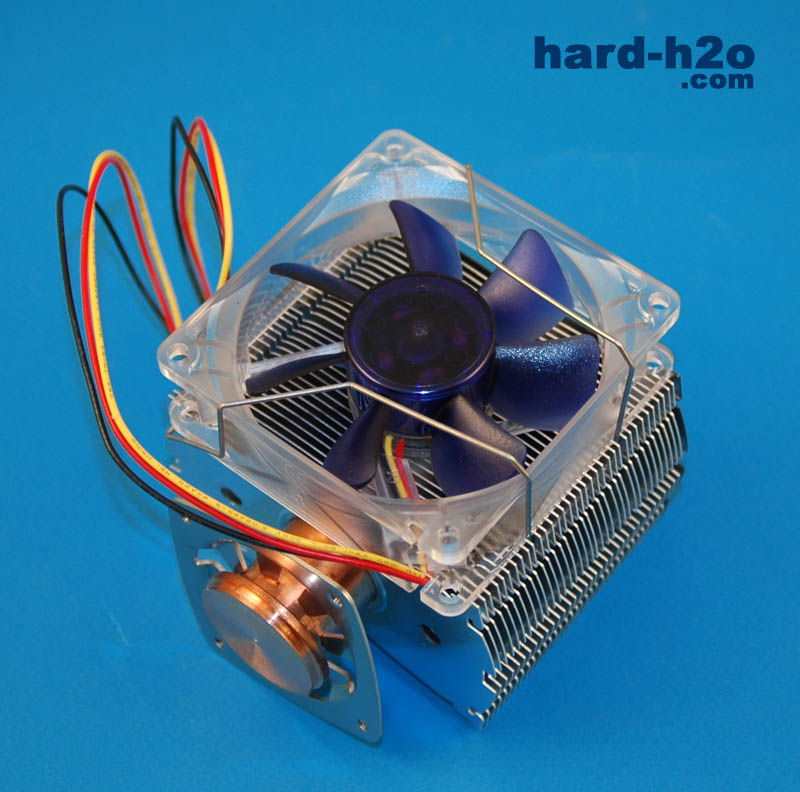

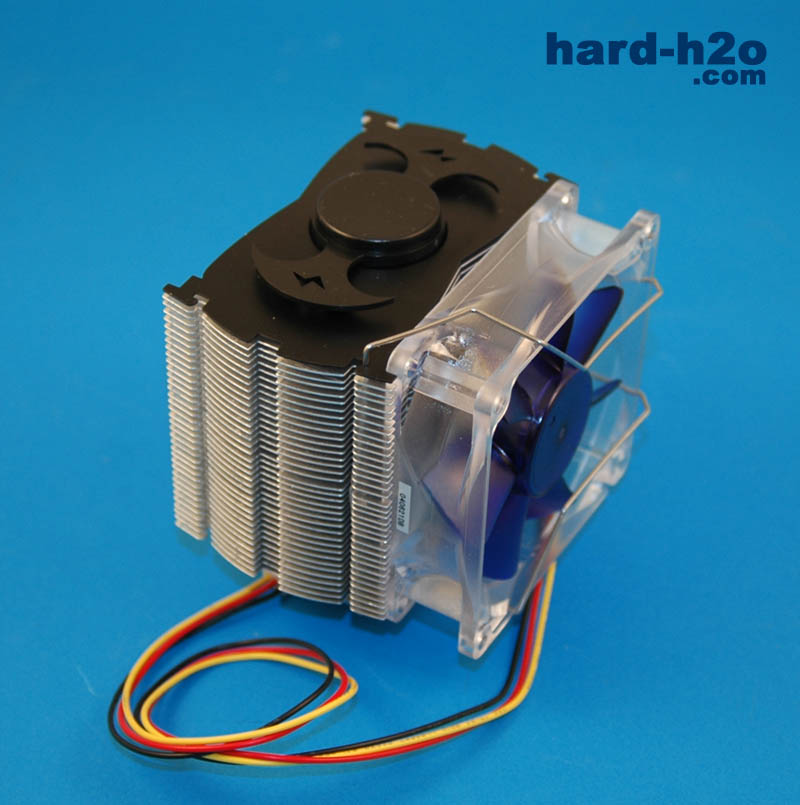

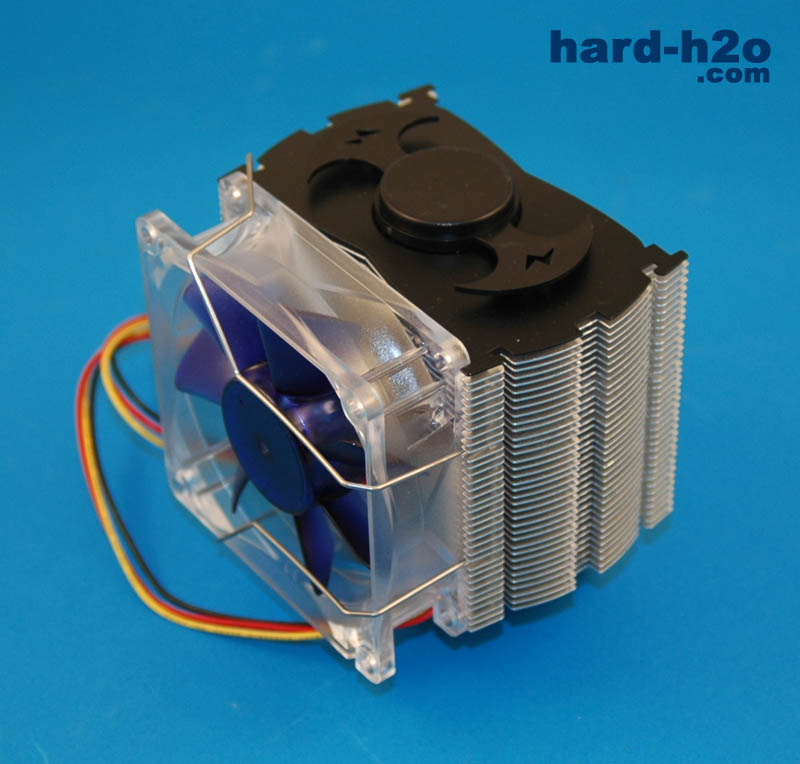

| El disipador se presenta de esta forma con un ventilador NoiseBlocker de 80mm (modelo S4). | Es perfectamente simétrico por los dos lados y como podemos apreciar se le pueden poner dos ventiladores, uno a cada lado del disipador. |
 |

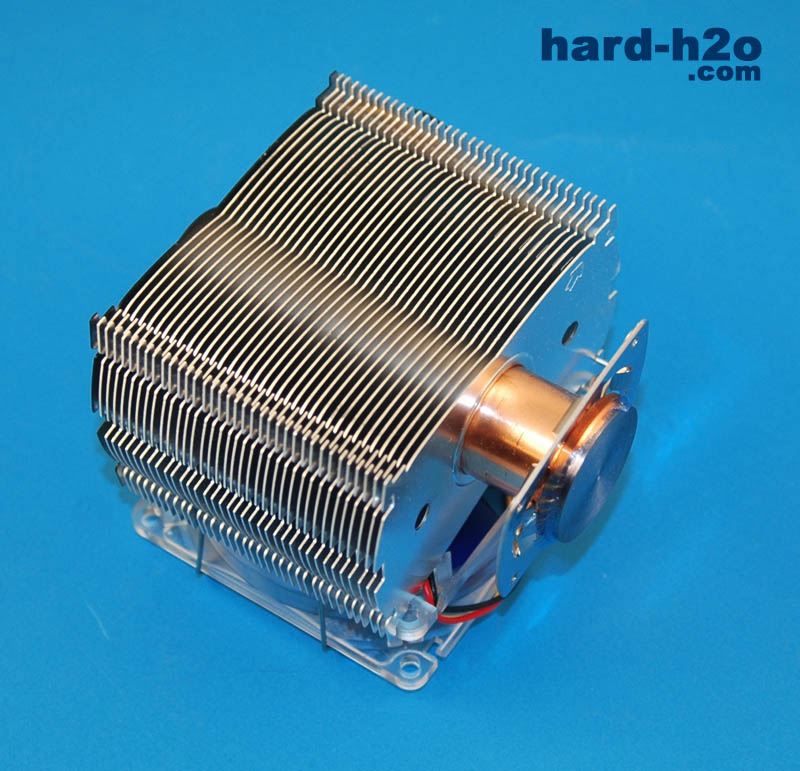

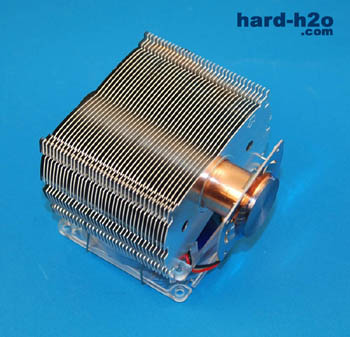

| El disipador está fabricado en aluminio (todas sus aletas) con un cuerpo central de cobre (que usa la tecnología heatpipe) con una tapa de plástico en la parte superior. |
 |  |

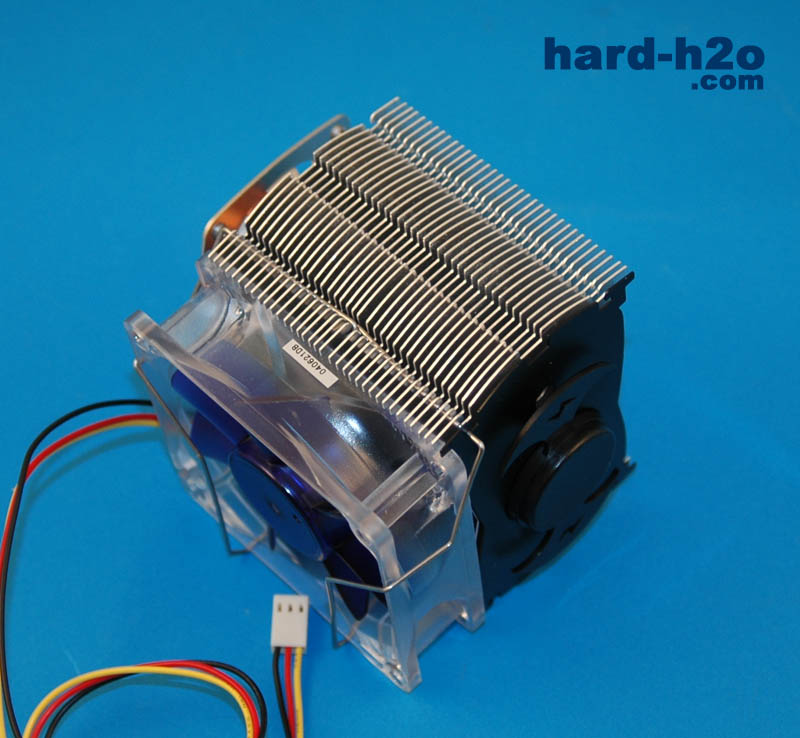

| La separación entre las aletas es la suficiente para dejar pasar el aire de forma óptima entre ellas. | El ventilador se coloca en una de las dos caras de forma que el aire es impulsado hacia las aletas del disipador. |
 |  |

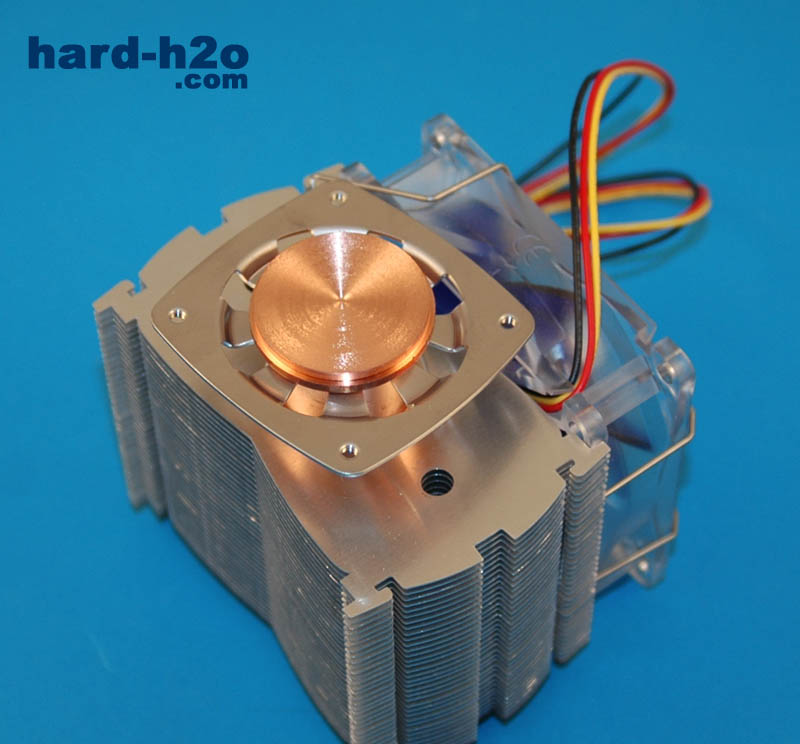

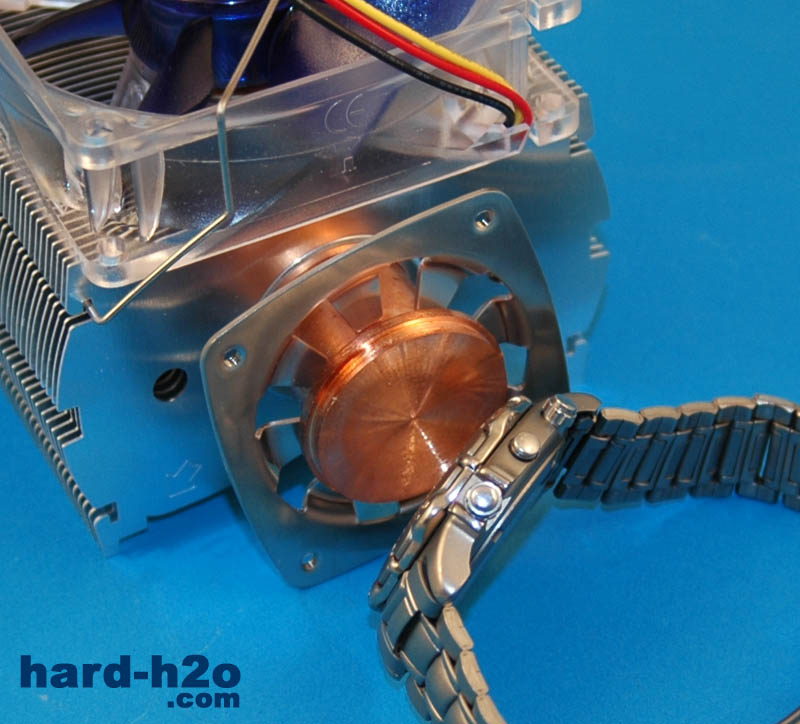

| En la base inferior hecha en cobre podemos ver una especie de sujeción en metal que ajustaremos al adaptador correspondiente para nuestra placa base. El pequeño redondel negro que hay en la base de las aletas hacia el lado (habiendo otro idéntico al otro lado del cuerpo central) es el espacio destinado a albergar los LEDs que iluminarán la parte inferior del disipador. | El pulido de la base no es nada del otro mundo pero suficiente para que haga un buen contacto con el microprocesador gracias a la ayuda de la pasta térmica que echemos. |
 |  |

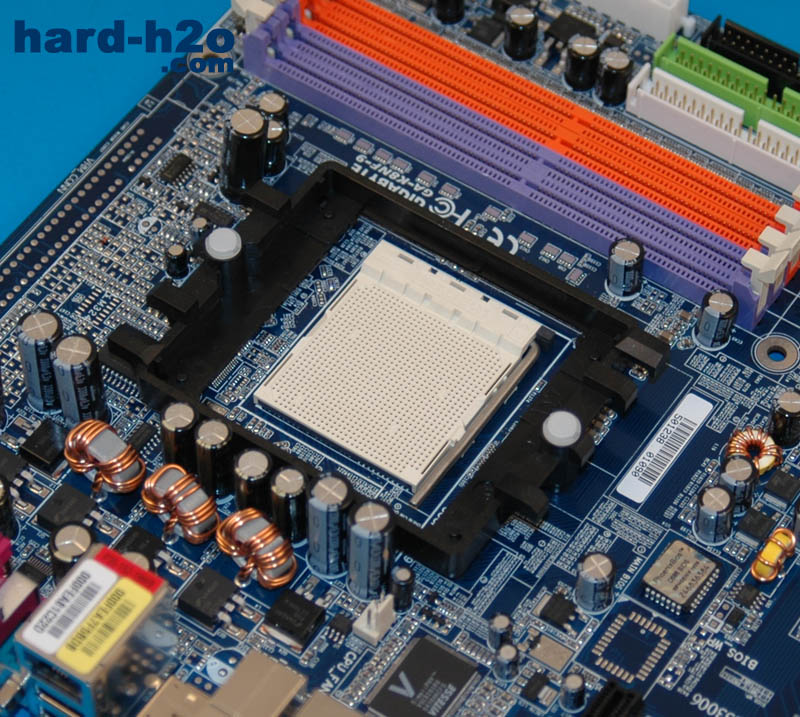

| Para comenzar su montaje cogemos la placa base y localizamos el zócalo donde irá colocado el microprocesador, en nuestro caso tenemos una placa para AMD64 939, es decir, socket K8. | Comenzamos por retirar el backplate que viene ya con la placa base para luego nosotros poder instalar de forma adecuada el adaptador para este tipo de socket. |
 |  |

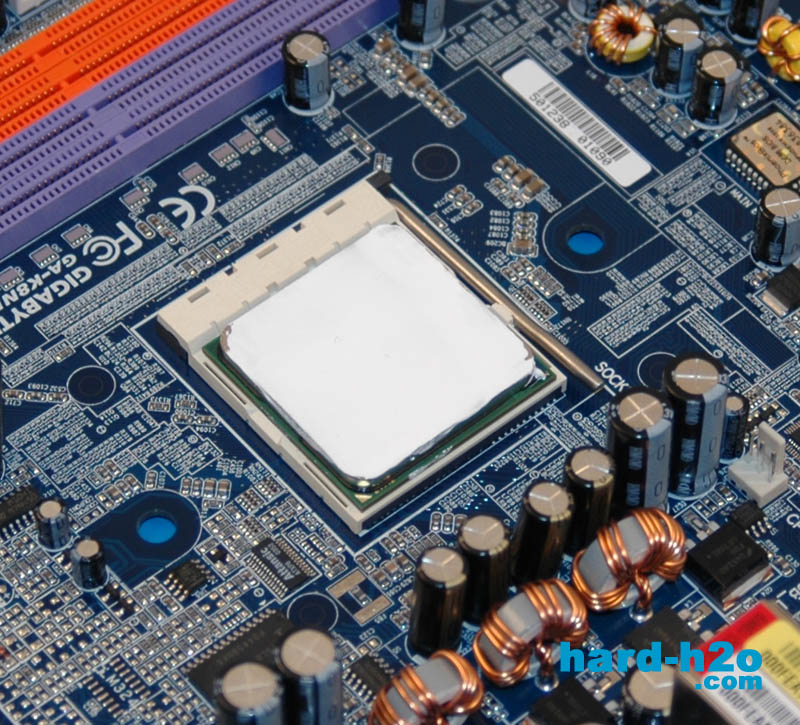

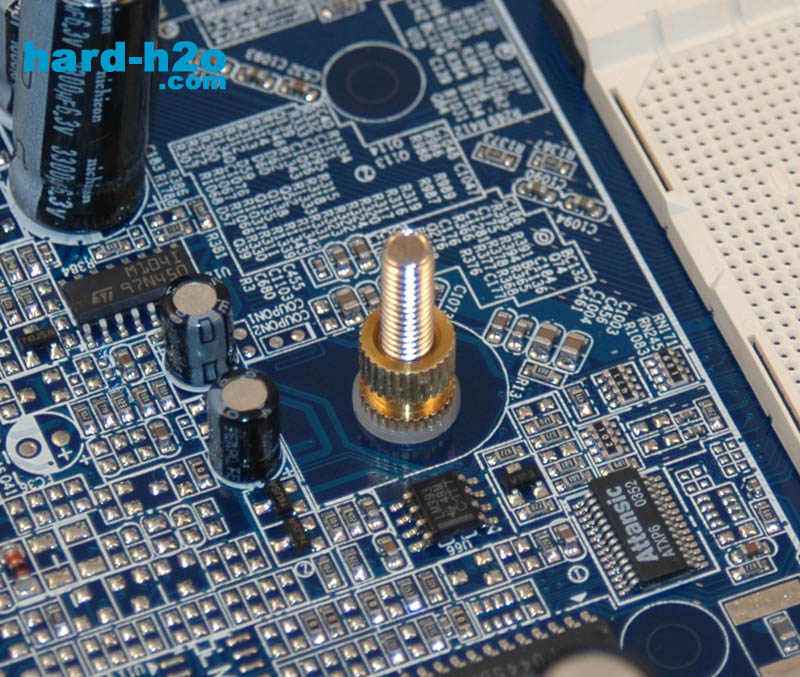

| Colocamos el micro en su zócalo y echamos una fina capa de pasta térmica. | Ajustamos el adaptador correspondiente mediante tornillos y lo aseguramos mediante una tuerca dorada que nos viene con el disipador. |
 |  |

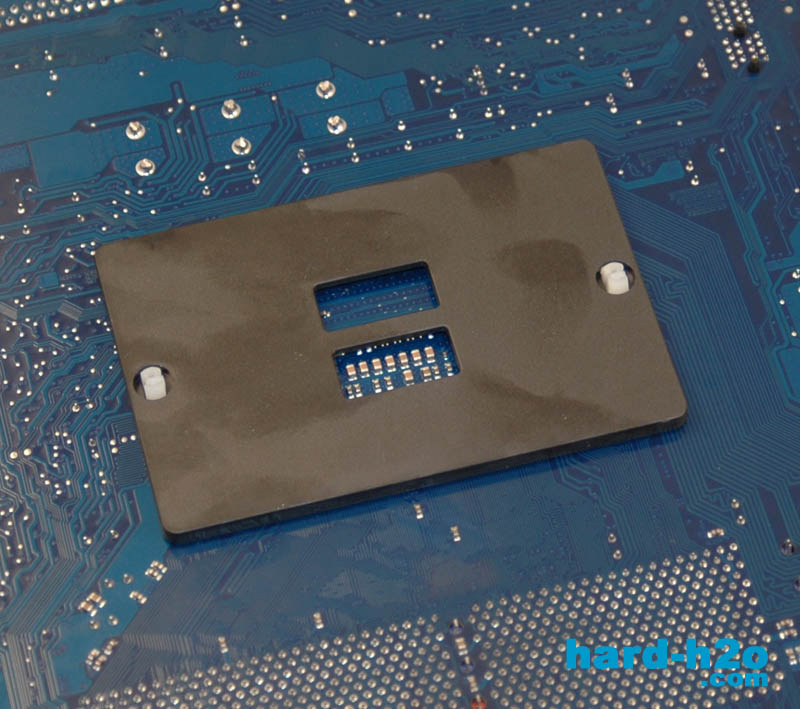

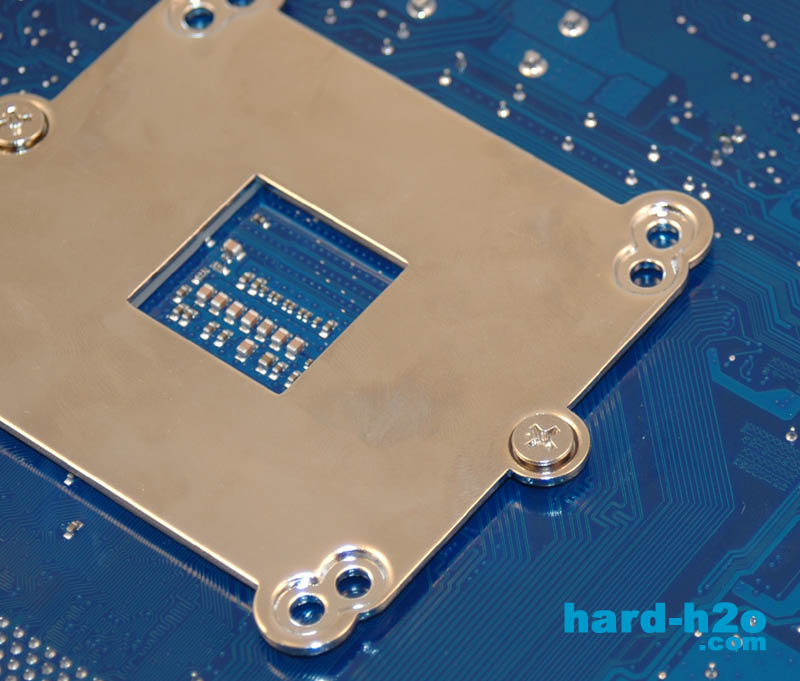

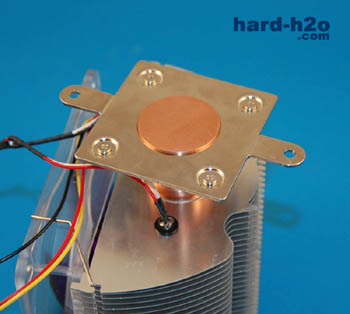

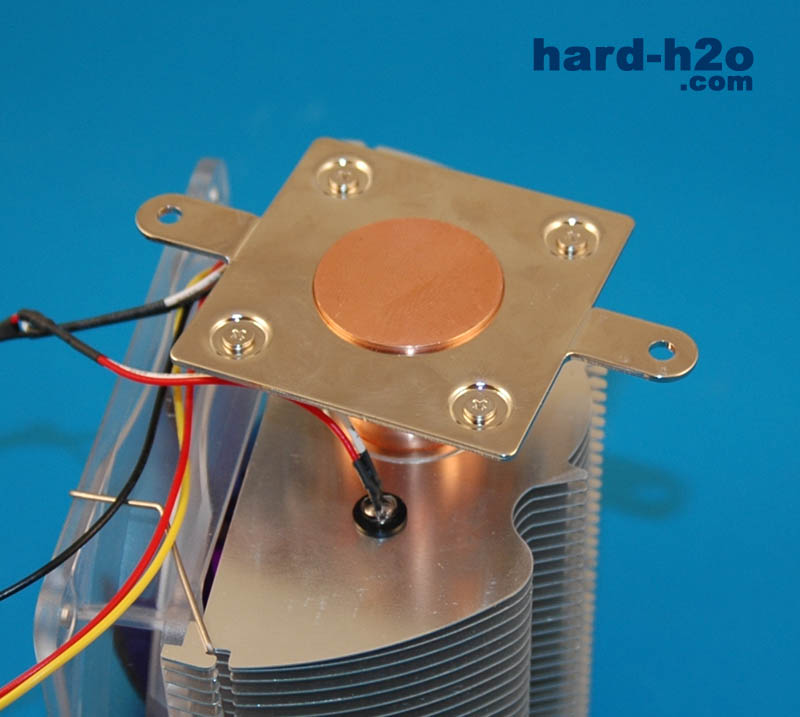

| Así quedaría el adaptador por la parte de atrás para este socket en concreto. | Por el otro lado, debemos colocar el adaptador adecuado en el disipador para luego poder ajustarlo al que acabamos de montar sobre la placa base. |
 |  |

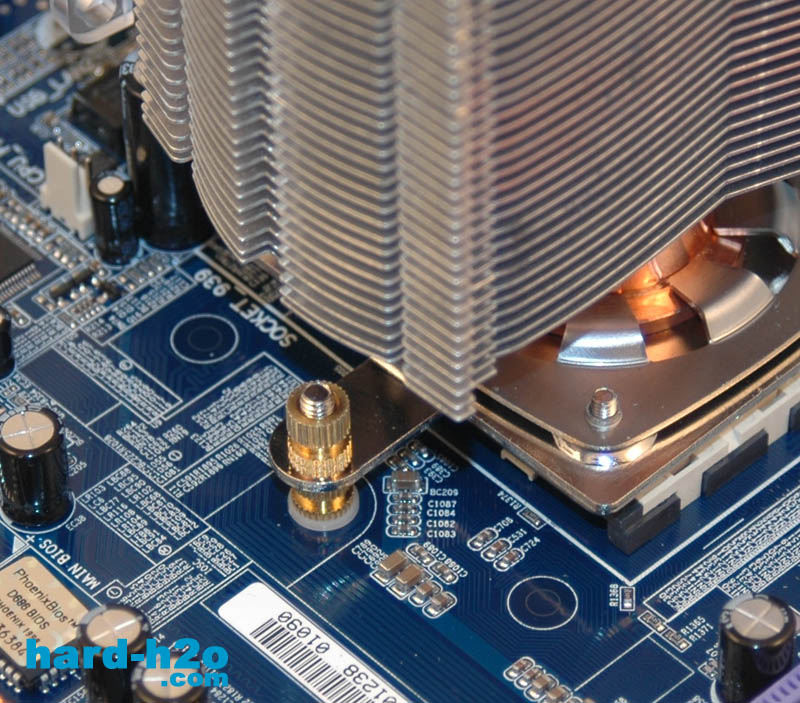

| Una vez puesto el disipador encima del micro, lo único que nos queda para terminar la colocación del Cool Tower es ajustarlo mediante otra tuerca dorada. Así aseguramos el mayor contacto posible entre disipador y micro. | Una vez colocado el disipador, sólo nos queda conectar la toma de alimentación del ventilador que se encarga de refrigerar el disipador, no olvidarse en ningún caso de este punto a la hora de colocar un disipador de CPU. |
 |  |

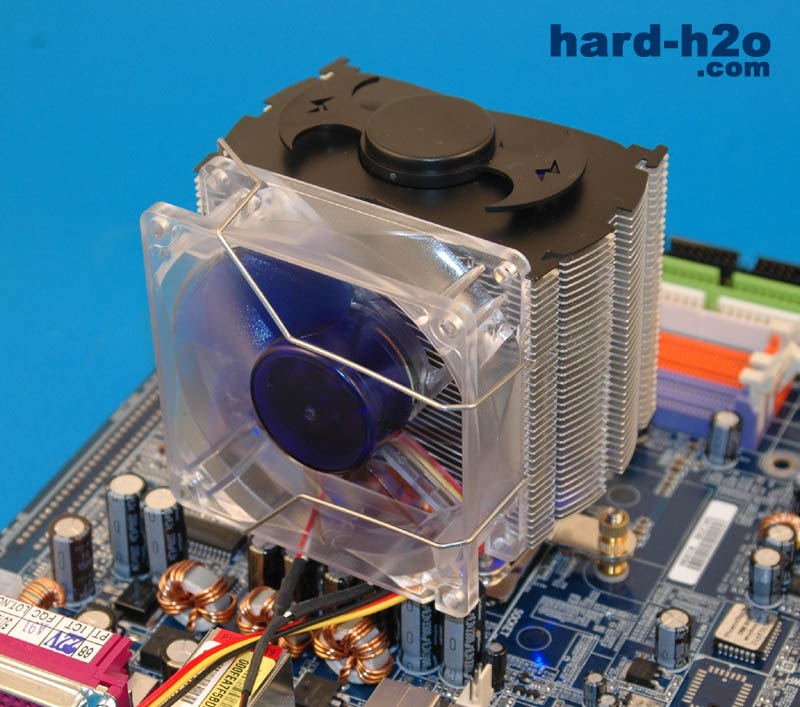

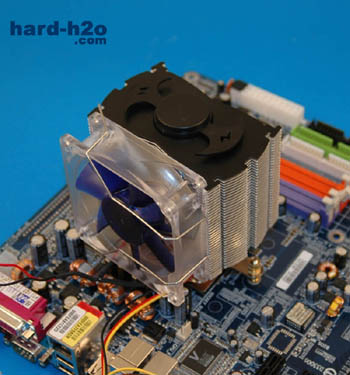

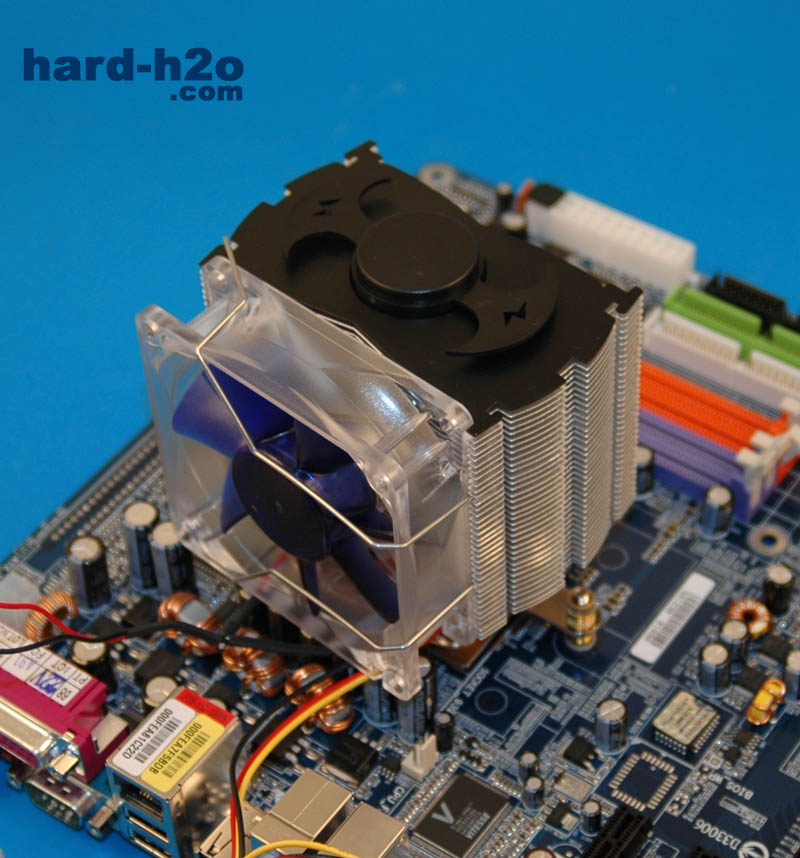

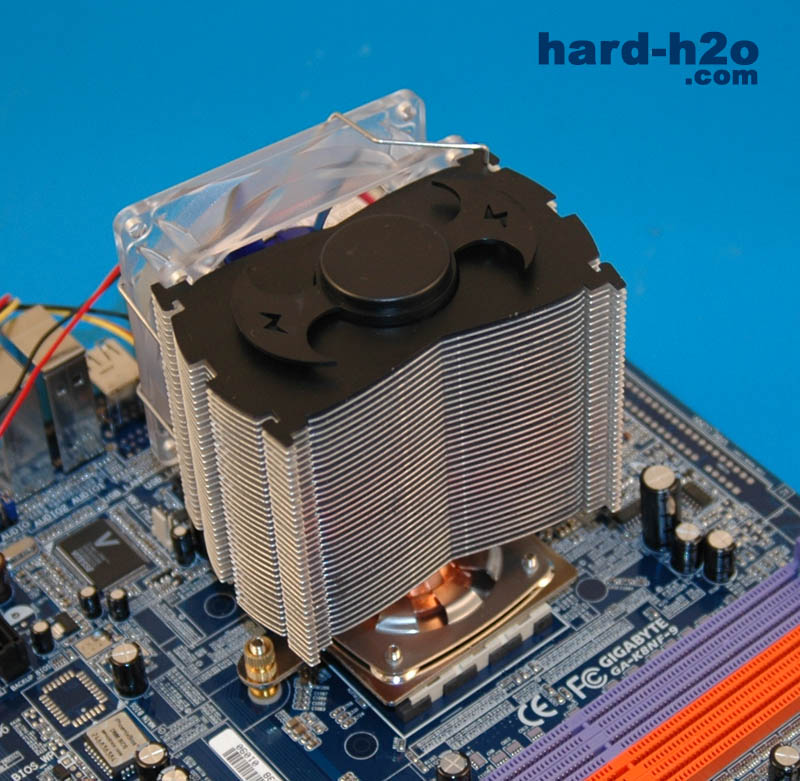

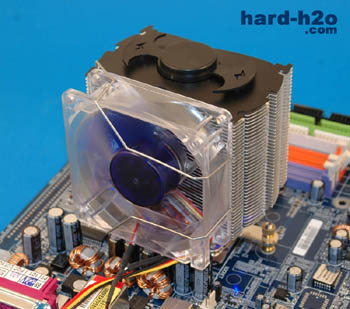

| Y éste es el aspecto del disipador una vez montado con su ventilador conectado al sitio destinado a ello en la placa base. | Como podemos observar queda un espacio idéntico al del otro lado para poner un 2º ventilador si necesitáramos de ventilación extra. |
 |  |

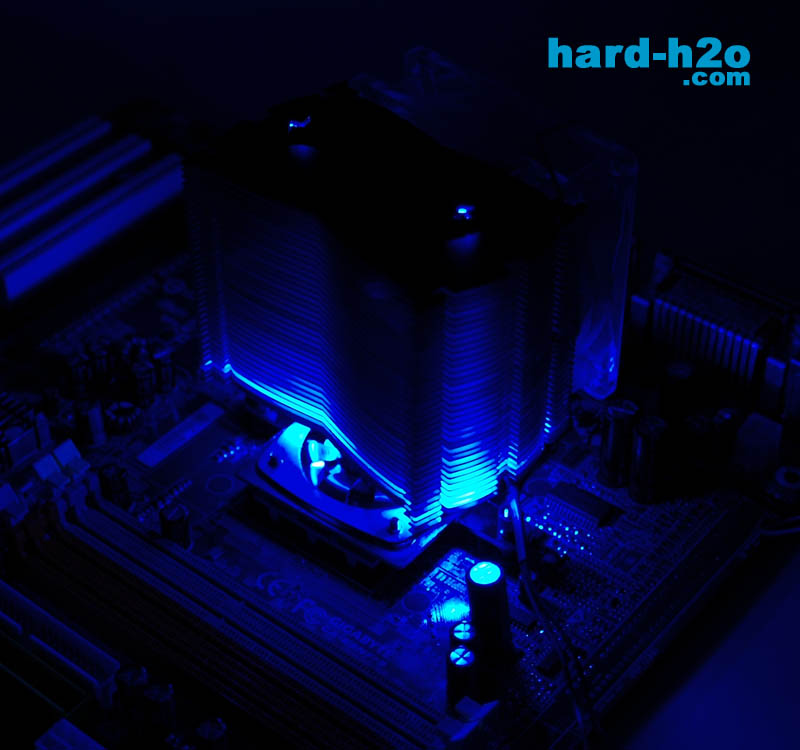

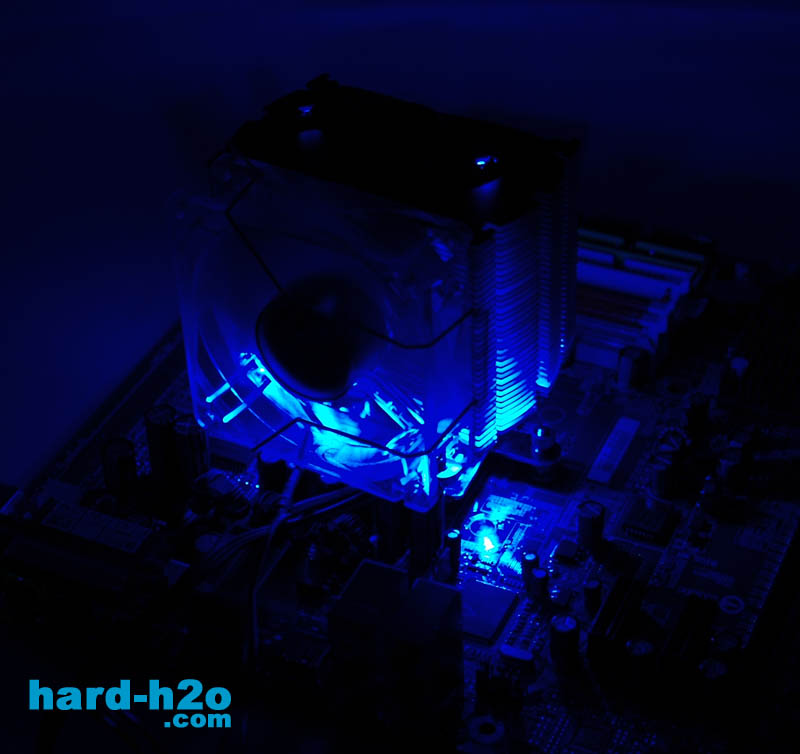

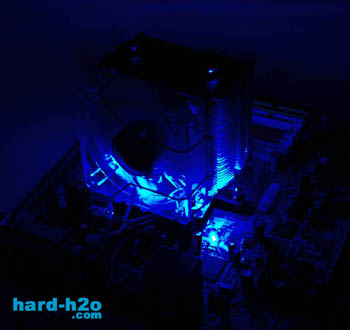

| En ausencia de luz es cuando realmente notamos el efecto de los LEDs incorporados en la base de las aletas del disipador. Esta es una vista por el lado del ventilador, que al tener un cuerpo transparente deja pasar bien la luz emitida por los LEDs | Por la parte de atrás la visibilidad de las luces es prácticamente idéntica, falta el efecto del ventilador. |
Equipo de pruebas:
| | Modelo: |
| Placa Base | GigaByte GA-K8NF-9 |
| Procesador | AMD Athlon 64 3500+ Winchester |
| Memoria | 2x512MB GeIL Value Series |
| Disco Duro | Seagate SATA 200GB 7200.7 |
| Tarjeta gráfica | ATi Sapphire X700Pro |
| Fuente de alimentación |
Test de temperatura:
Para realizar el test de temperatura, se ejecutó el programa CPU Burn-In durante 1 hora, en este tiempo se tomaron tres medidas de temperatura con sondas térmicas conectadas a un Digital Doc 5 que contactaban con el micro por un lateral del core. La temperatura en reposo se tomó sin ejecutar ninguna aplicación después de una hora de inactividad después del test de tortura del micro.
Procesador/Velocidad
| Ventilador - CFM/dB/RPM: | Temp. Ambiente | Temp. Idle | Temp. Full Load |
| - S1 (<22> | 24º | 29º | 37º |
| - S1 (22/11/1500) | 24º | 28º | 33º |
| - S2 (29/11/1.000) | 24º | 29º | 37º |
| - S2 (14/19/2.000) | 24º | 28º | 34º |
| - S3 (17/14/1.300) | 24º | 29º | 36º |
| - S3 (38/26/2.600) | 24º | 28º | 33º |
| - S4 (20/17/1.600) | 24º | 28º | 35º |
| - S4 (44/32/3.200) | 24º | 27º | 32º |
| - 2 x S4 (>20/20/1.500) | 24º | 28º | 34º |
| - 2 x S4 (>44/35/3.100) | 24º | 27º | 31º |
Conclusión:
| Nos gusta | Puede mejorar |
| Fabricado en aluminio, lo que resulta un peso bajo | A plena potencia y con 2 ventiladores puede resultar un poco molesto. |
| Posibilidad de colocarle 2 ventiladores | Trabajo de montaje un poco engorroso (se necesita desmontar la placa base) |
| Aspecto modding llamativo | |
| Posibilidad de colocarle un LED para iluminar la parte inferior | |
| Control de velocidad incorporable en un frontal | |
| Disipador multiplataforma |
Está claro que la lucha en el mundo de la refrigeración por aire llega a un punto en el que los pequeños detalles pueden hacer que te decantes por uno o por otro modelo, y desde luego que este los tiene y muchos. Aparte de su excelente rendimiento y de su baja sonoridad con el ventilador que incorpora, también podemos encontrar el valor añadido de ser un disipador multiplataforma, o lo que es lo mismo, que da igual que procesador tengas, que podrá colocarse para aliviar el calor generado.
También podemos encontrarnos con que su aspecto está fuera del típico disipador sencillo de aluminio de forma cuadrada, teniendo éste una curiosa forma hecha adrede para poder colocar hasta dos ventiladores para disipar el calor. También podremos encastrar en dos agujeros situados para ello dos LEDs azules que lo dotan de un aspecto formidable, un punto modding para el disipador del micro. Y una de las cosas que más nos han gustado es el regulador de revoluciones del ventilador que gracias a la tuerca que lleva podrá ser sujetado a cualquier frontal de nuestro PC con unas pequeñas modificaciones en el mismo, o simplemente en una ranura PCI, con esas pequeñas modificaciones.
En definitiva, un disipador con un gran toque para modders y que mantendrá fresquito el micro con un ruido no muy excesivo, ideal para todo tipo de usuarios.
