A Top Z Alien
· Análisis: | B-man | · Fotos y montaje: | Franzol |
· Publicado por: | Franzol | · Fecha: | 14/10/2004 |
Producto a la venta en Wildmod
Las cajas pre-moddeadas se están convirtiendo en un estándar hoy día, casi todas las cajas que podemos encontrar en el mercado presentan algún tipo de modificación o adorno; lo cual nos lleva a analizar este modelo de A-Top, el cual incluye una serie de características que la diferencian de las demás, pasando de ser algo más que un diseño más o menos conocido y algunos LEDs de colores. La inclusión en el diseño de filtros antipolvo, sujeción de dispositivos sin tornillos o ventiladores de 120mm, por nombrar algunas de sus características, son un extra que cada vez más usuarios agradecen de tener en sus cajas. Podréis comprobar como la conjunción de muchos de estos extras, incluidos algunos por otros fabricantes, dan a la Z-Alien un nivel de construcción más alto que muchos de sus competidores.
Especificaciones del producto:
| Dimensiones | 210 (Ancho) x 480 (Alto) x 530mm (Profundo) |
| Construcción | Aluminio / Plástico ABS |
| Colores disponibles | Negro, plata, azul, rojo, verde y amarillo |
| Peso | 6.4Kg (sin fuente de alimentación) |
| Bahías | 5x 3.5" (ocultas), 2x 3.5" (visibles), 4x 5.25" (visibles) |
| Refrigeración | Ventilador trasero de 120mm LEDs azules, ventilador frontal de 80mm LEDs azules, ventilador 80mm en panel lateral derecho LEDs azules. Opción: 2x80mm laterales sobre las tarjetas pci |
| Conectores superiores | 1 Firewire, 4 USB 2.0, micrófono y altavoces |
| Fuente de alimentación | 500W |
| Características adicionales | LCD frontal con información sobre temperatura; ventana lateral; hueco para ventilador de 120mm frontal sustituyendo el 80mm de serie; pintura metalizada (similar a la pintura de automoción) |
Presentación y vista en detalle:
 |  |

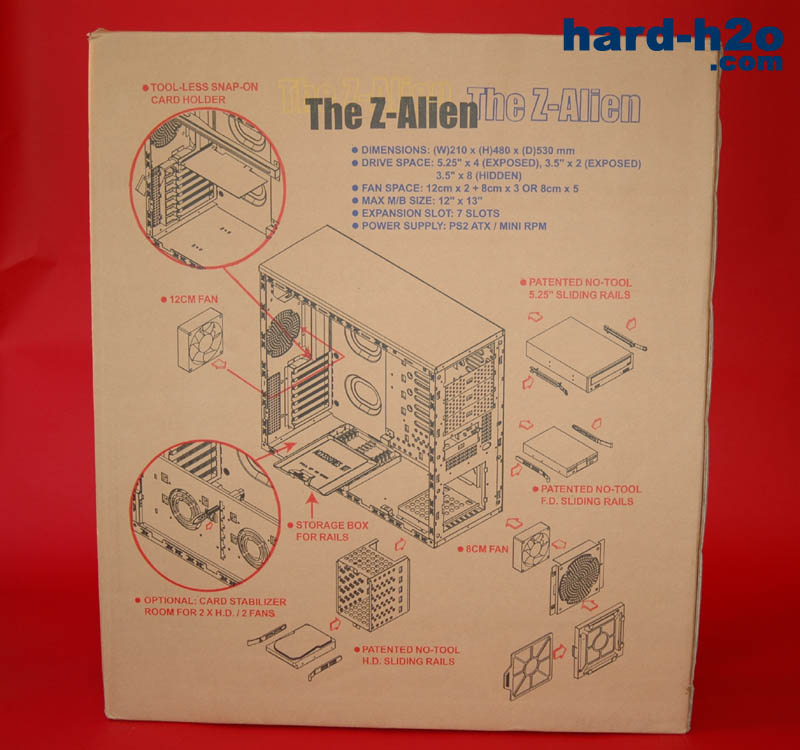

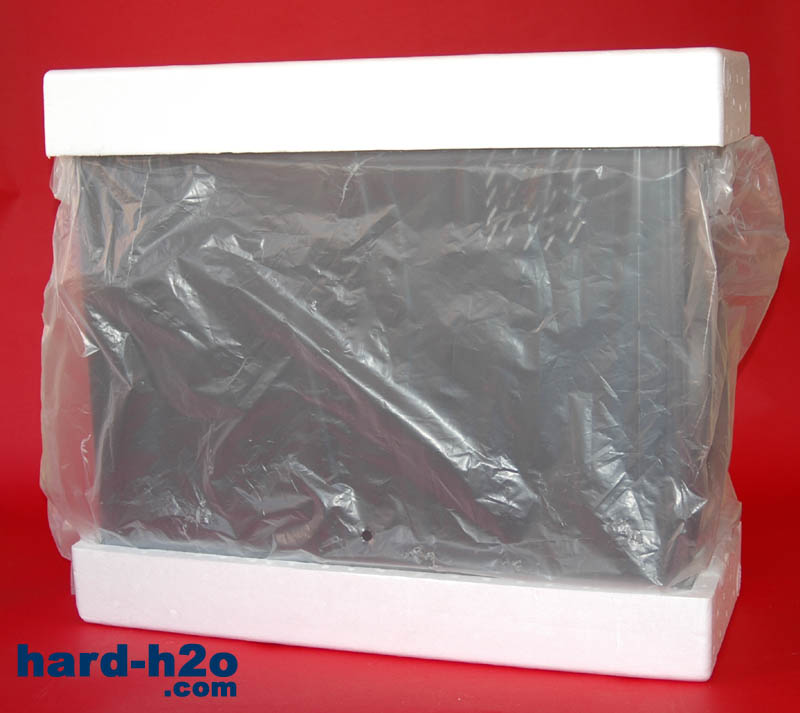

| Al igual que el modelo analizado con anterioridad, la Z-Alien muestra en el embalaje todas sus características, a la vez que nos sirve de guía de montaje. | El embalaje protector de la caja se antoja algo escaso, muy similar al que incluyen otras cajas de menor calidad: dos corchos protectores y una funda de plástico. |
 |  |

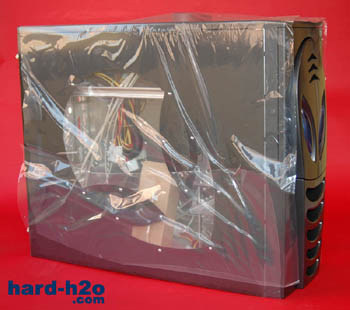

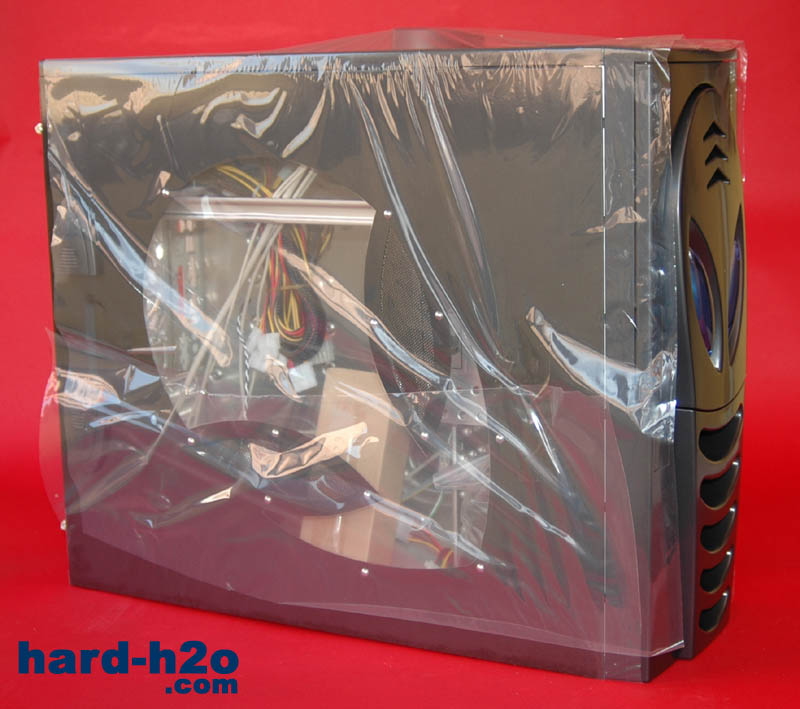

| Podemos observar que las zonas más sensibles a los arañazos vienen recubiertas con un plástico adicional de protección. | Un detalle de la pintura semi-metalizada y la ventana con el motivo del alien. Se observa también los tiradores para la apertura de la tapa lateral. |
 |  |

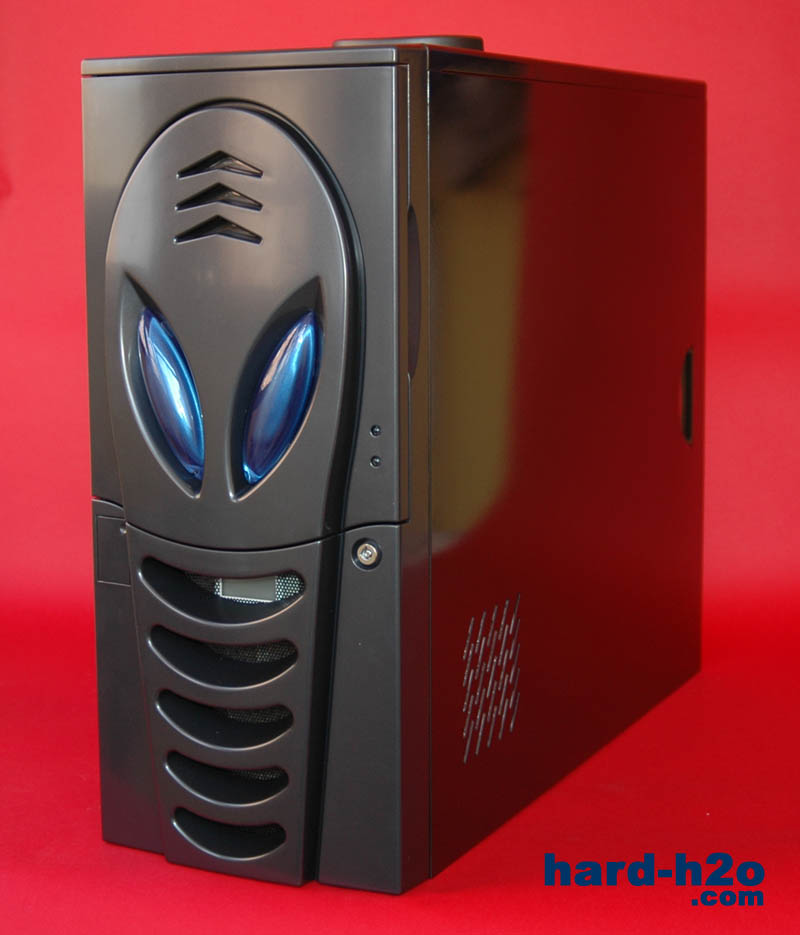

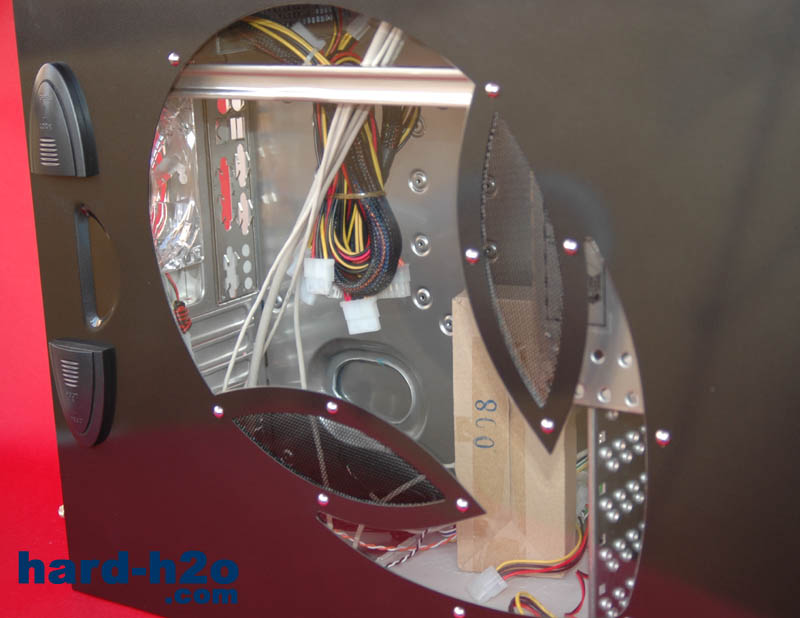

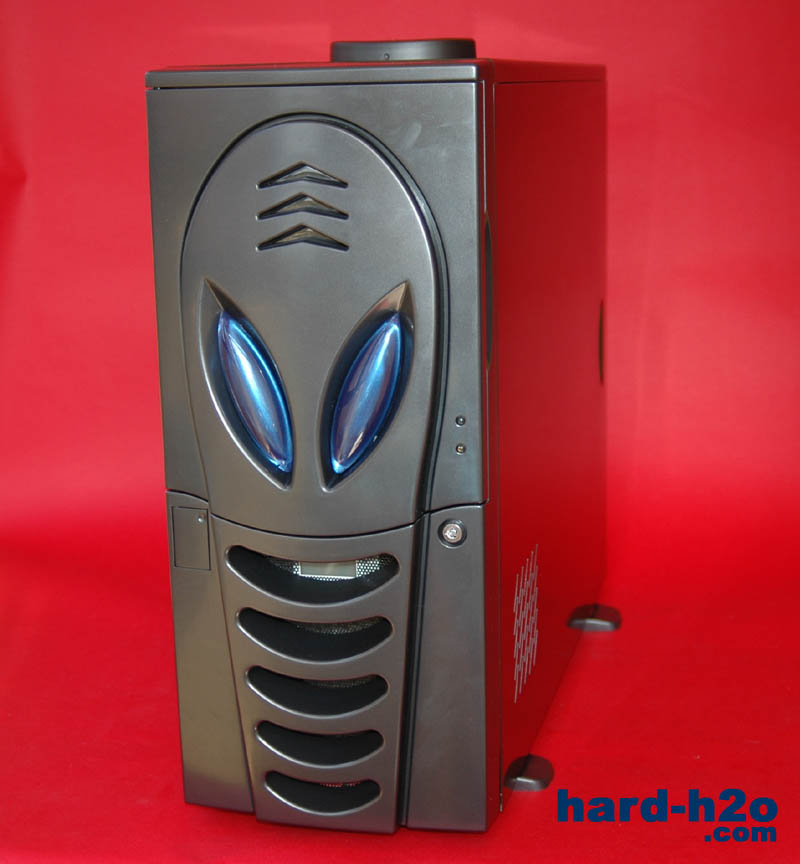

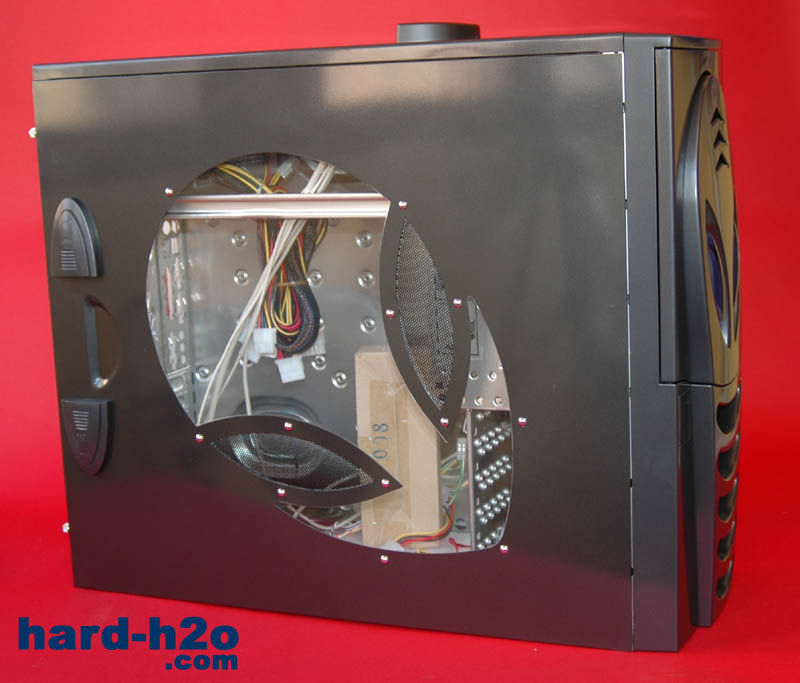

| El acabado de la ventana lateral es bastante bueno: no se presentan bordes sin pulir, y los ojos se representan con unas rejillas. | Vista frontal de la caja: podemos apreciar que la puerta frontal lleva un cierre con llave. El LCD, algo pequeño y oculto, está situado en la primera de las aberturas. El frontal representa también el motivo Alien. |
 |  |

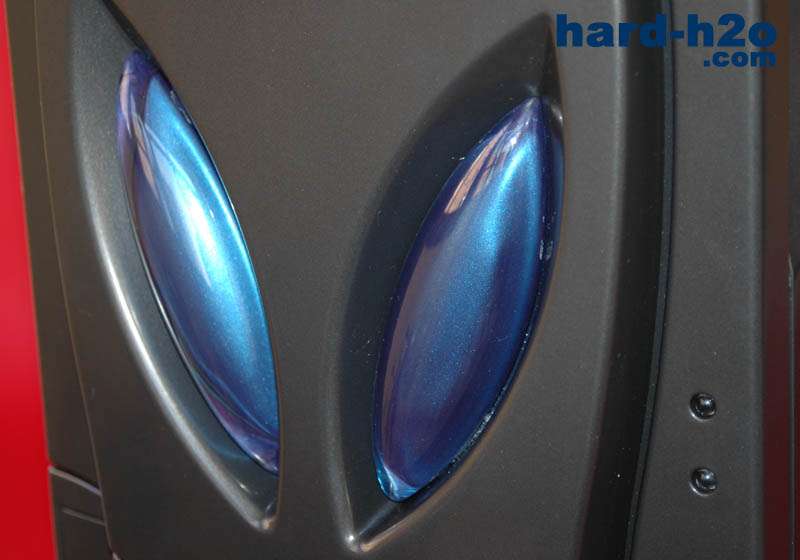

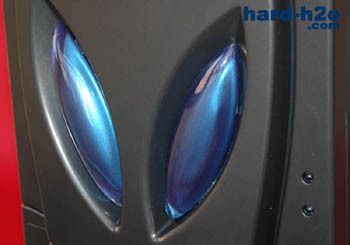

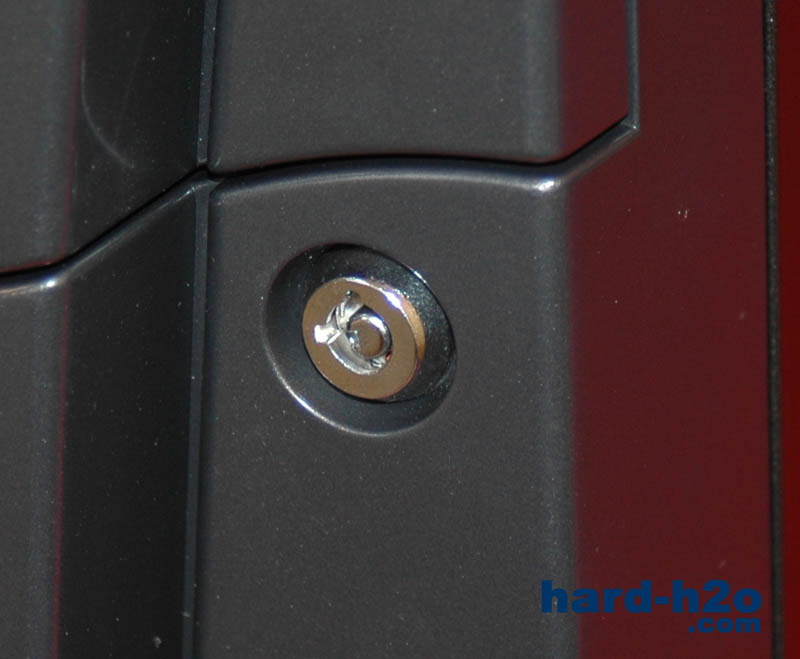

| Detalle de los "ojos" del Alien. Podremos ver más adelante cómo se iluminan. | El cierre de seguridad de la portezuela frontal es similar al que incluyen otras cajas, de llave redonda. |
 |  |

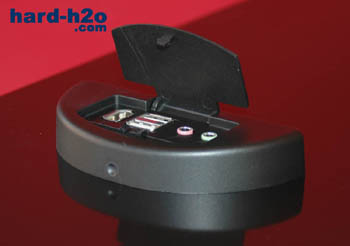

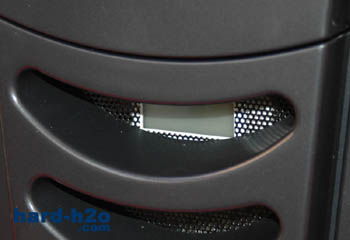

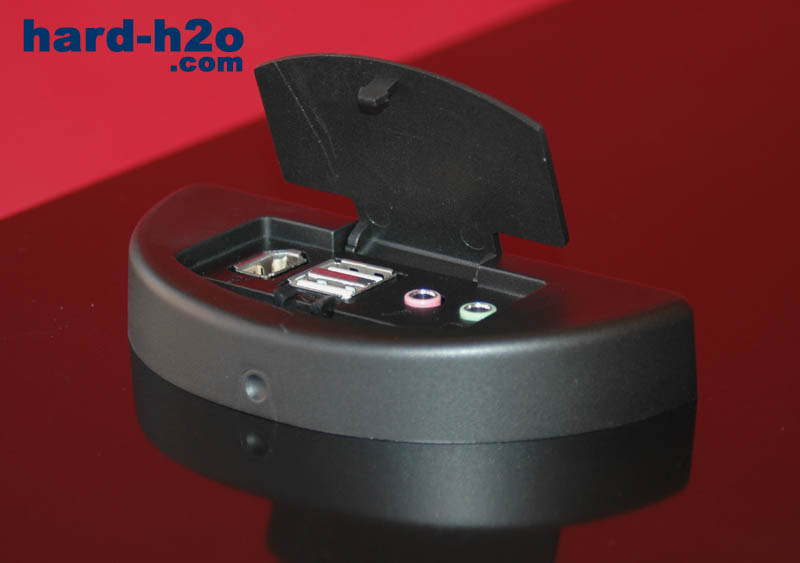

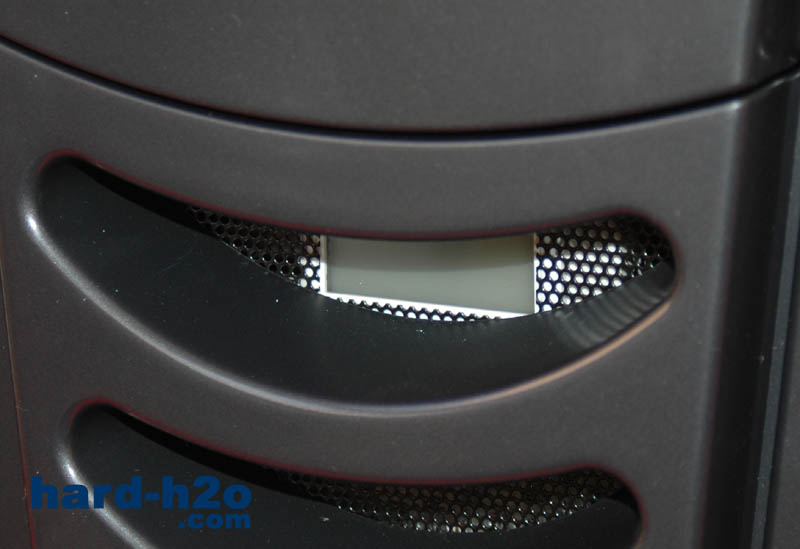

| Como comentábamos anteriormente, el LCD está algo oculto por el frontal de la caja. Es necesario tener la caja bastante alta para apreciarlo con nitidez. | Algo que se está convirtiendo en un estándar: puertos firewire, dos usb 2.0, micrófono y altavoces. Vienen situados en la parte superior, de muy buen acceso. Incluyen una tapa para evitar polvo y/o golpes. |
 |  |

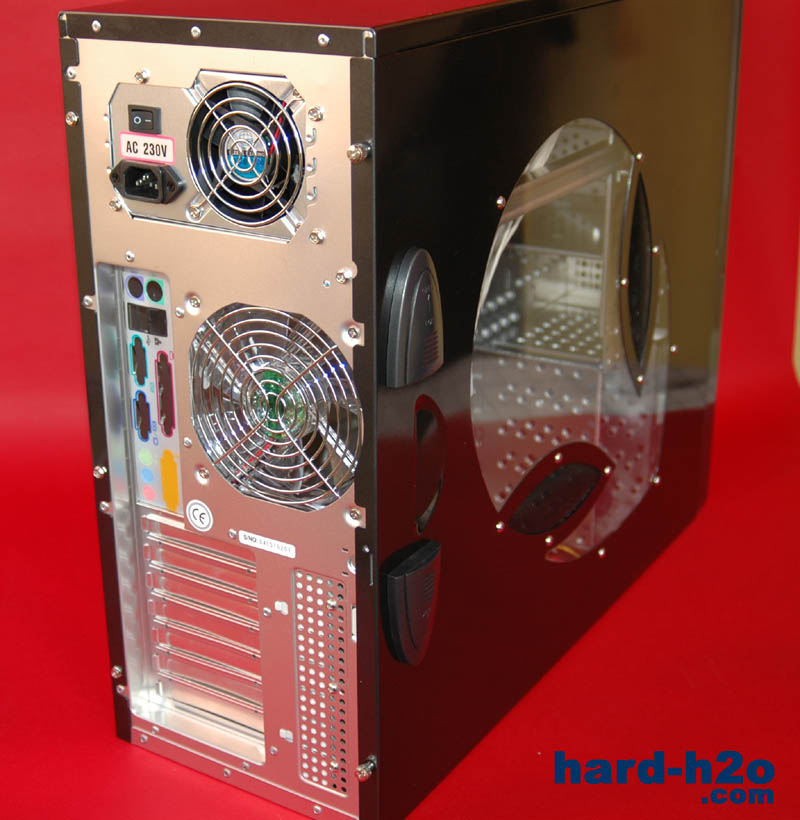

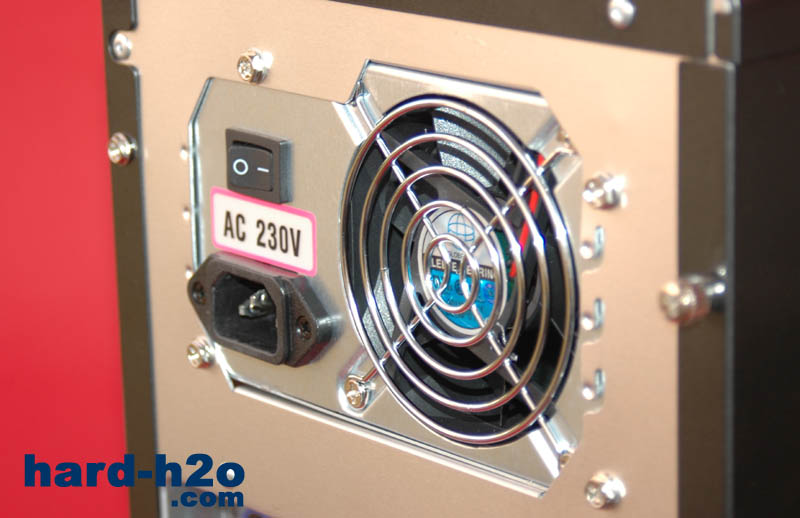

| Vista trasera: podemos apreciar el ventilador de 120mm incluido y la fuente de 500W. El tono gris de la chapa es algo más alegre que el opaco de casi todas las cajas. | La fuente de alimentación incluida se ajusta a las más altas necesidades del usuario: 500W. Posee un ventilador único de 80mm e interruptor de corriente. |
 |  |

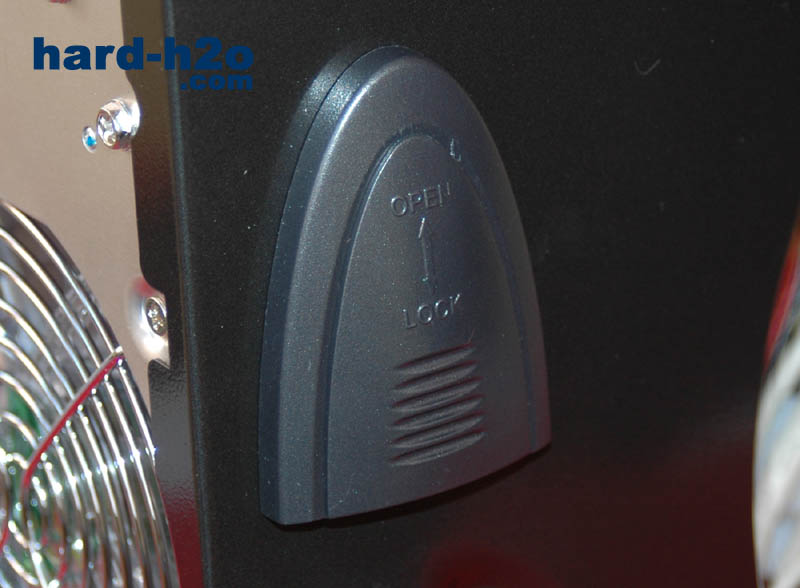

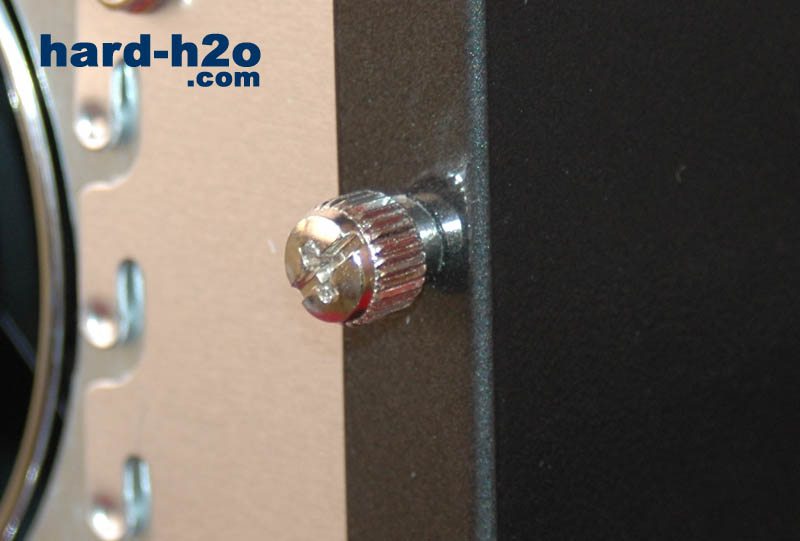

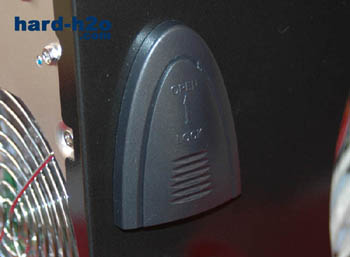

| Gran punto a favor: thumbscrews manuales para el cierre lateral. La caja incluye otros mecanismos para el cierre, pero este es el más útil con diferencia. | Aparte de los thumbscrews, los tiradores laterales también nos facilitan la apertura lateral de la torre. Se acabaron los golpes para abrir la caja. |
 |  |

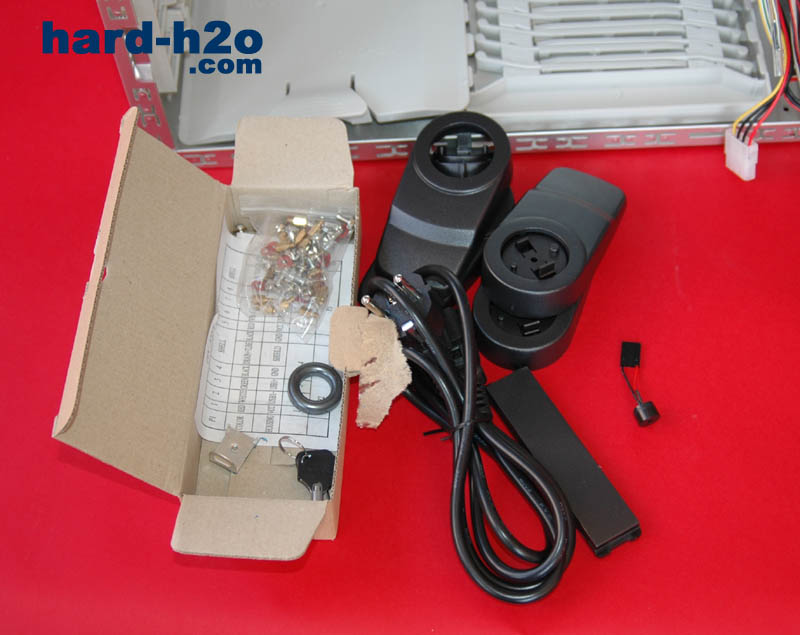

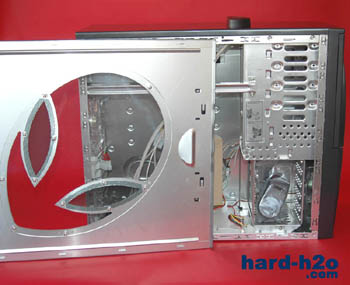

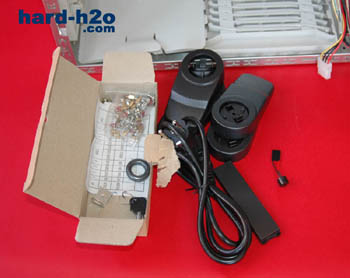

| El interior de la caja viene muy cuidado. Hasta el interior del panel lateral viene sin imperfecciones. | Los accesorios que incluye la caja: bolsa con tornillos de todos tipos, las llaves del frontal, beeper para la placa base, cable de alimentación, patas de plástico y tapa frontal de 3.5" extra. |
 |  |

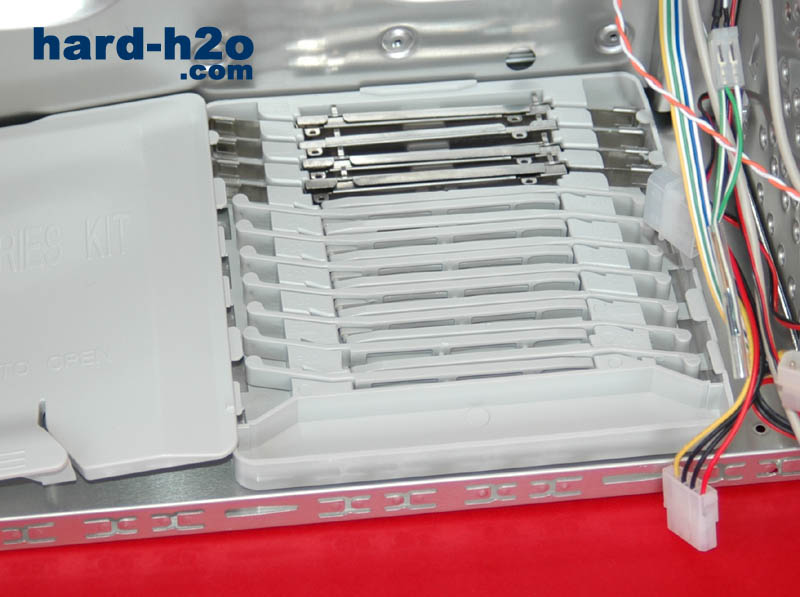

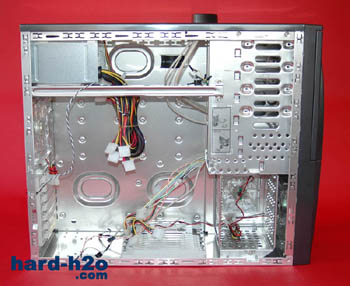

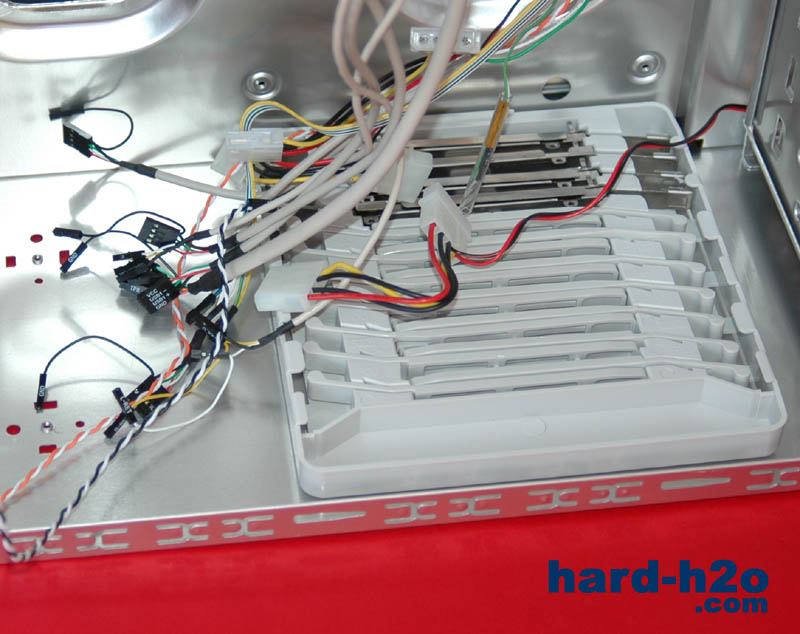

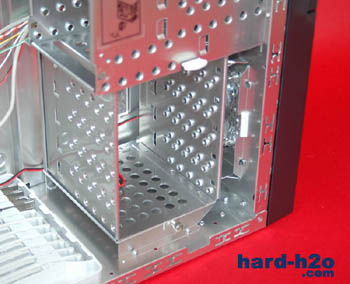

| En la parte inferior de la caja encontramos el compartimento que aloja los raíles para discos duros y unidades de 5.25", de tal forma que siempre los tenemos a mano. | La caja tiene un gran espacio interior, podremos ordenar todos nuestros dispositivos sin mayor problema. |
 |  |

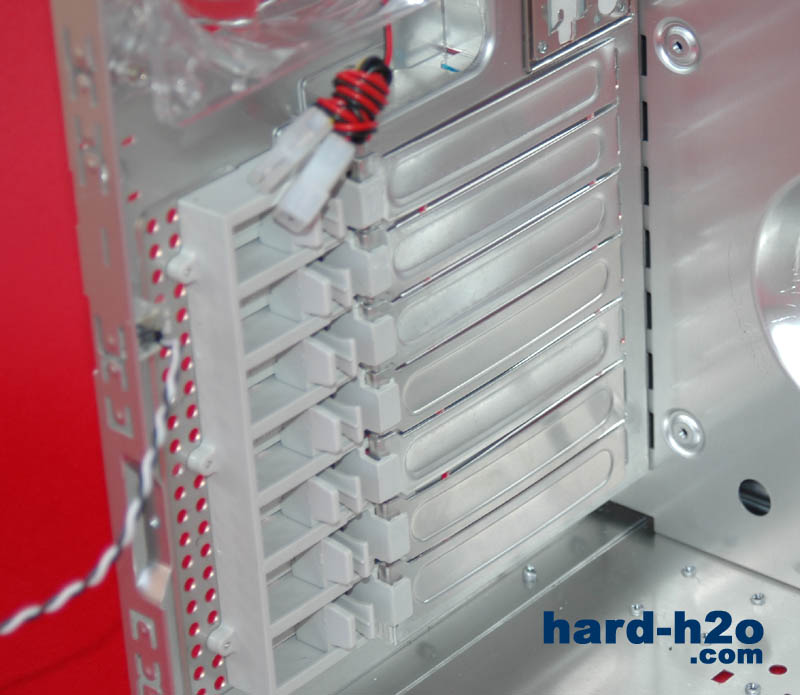

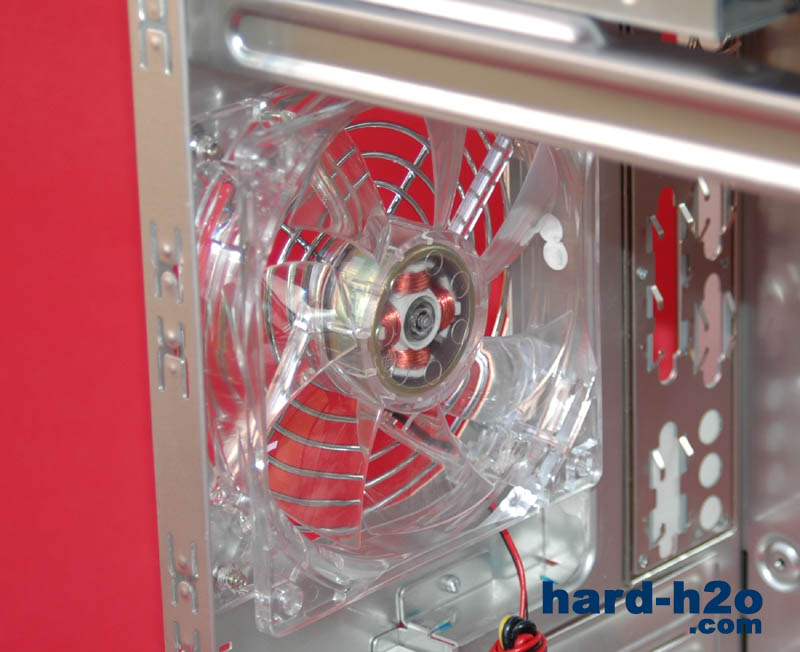

| El ventilador (incluido) trasero es de 120mm, y es transparente con LEDs azules. Un toque modding adicional para la caja, así como mayor eficiencia en la refrigeración. | Las ranuras PCI vienen con sistema screw-less (sin tornillos). Al contrario que otros sistemas similares, este funciona adecuadamente para todo tipo de tarjetas. |
 |  |

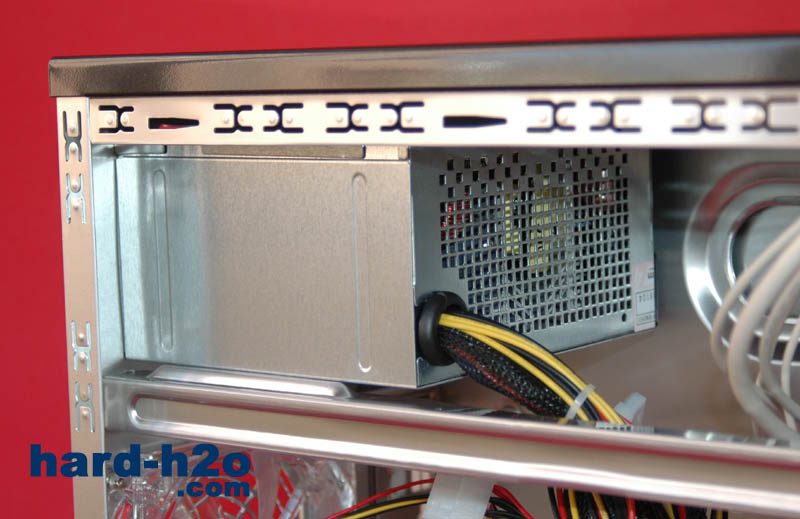

| 500W, más que suficiente para nuestras necesidades. | Bahías de 3.5", de similar disposición a las cajas Thermaltake, pueden alojar 5 unidades de dicho tamaño, las cuales son refrigeradas por los ventiladores frontal y lateral de 80mm cada uno. |
 |  |
| Las bahías de 5.25" también incorporan la sujeción mediante raíles. Disponemos también de una pegatina que nos indica los pasos para poner o quitar una unidad. | Esto nos va a llevar un rato... Tenemos conectores para USB, Firewire, audio, las alimentaciones de los ventiladores, sonda térmica y pulsadores y LEDs de encendido y actividad de disco. |
 |  |

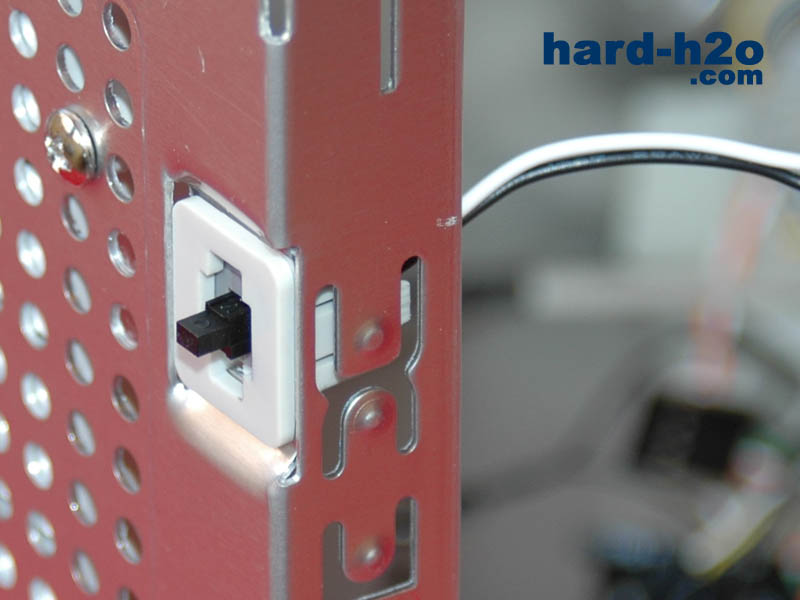

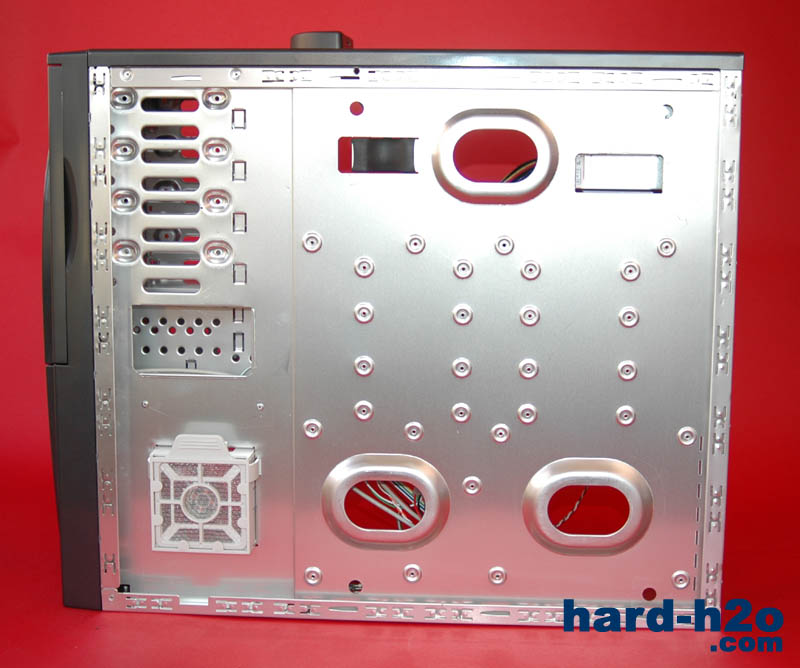

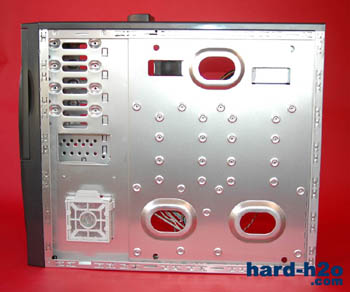

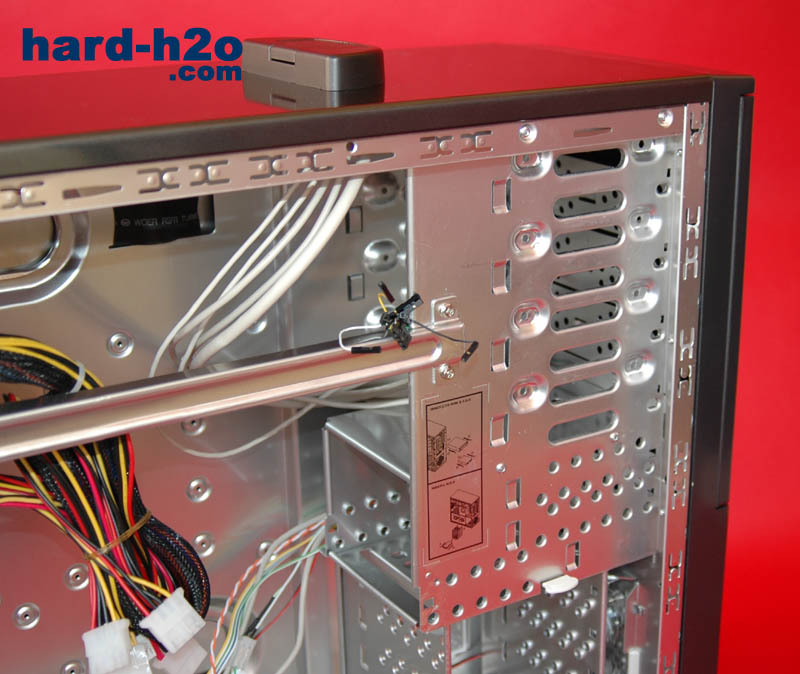

| Sensor de apertura lateral, algo nada frecuente en una caja semitorre. Debidamente conectado a nuestra placa base, el beeper pitará cuando abramos el lateral, algo eficaz contra los "intrusos". | Algo no estrictamente necesario pero agradecido es que la bandeja de la placa base sea desmontable. Este modelo de A-Top no lo incorpora. Podemos ver que dispone de sujeciones para todos los formatos ATX. |
 |  |

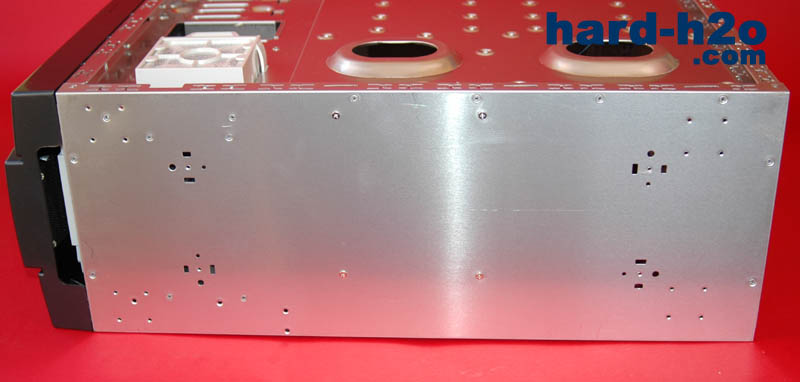

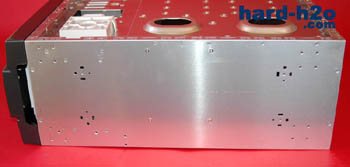

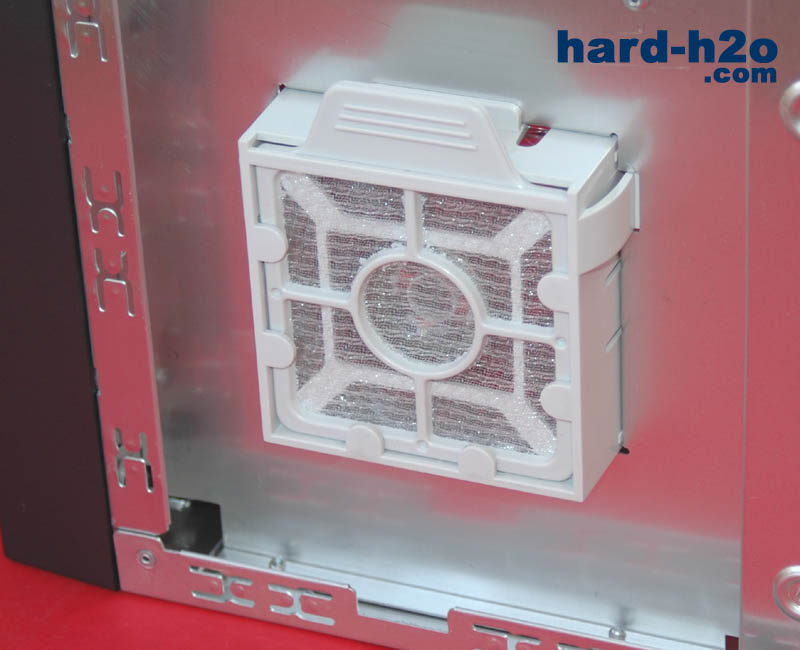

| Como podemos apreciar, el ventilador lateral para los discos duros posee también filtro antipolvo, y es de rápido desmontaje para su mantenimiento. | En la parte inferior de la caja vienen los agujeros preparados para sujetar las patas de la torre, si bien son algo débiles. |
Volver al índice de los reviews
Montaje:
Os recordamos que haciendo click en las fotos se verán ampliadas en una ventana nueva:
 |  |

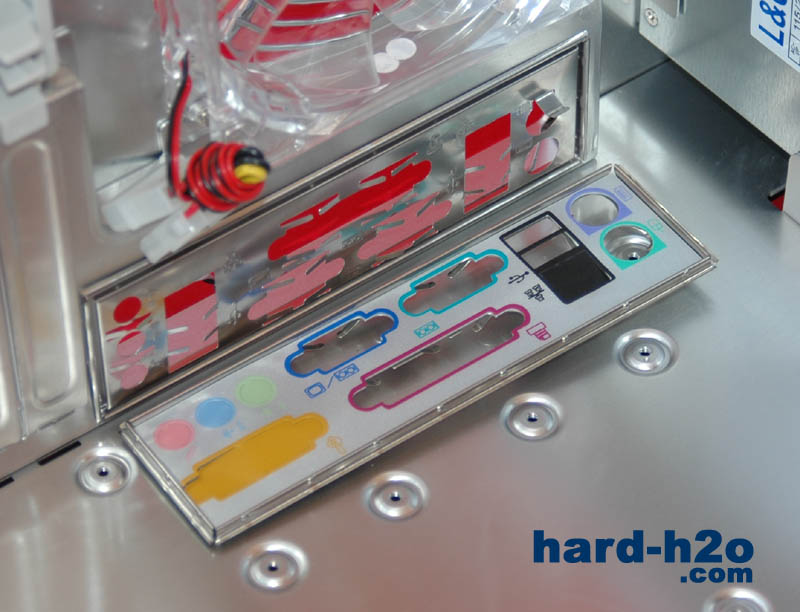

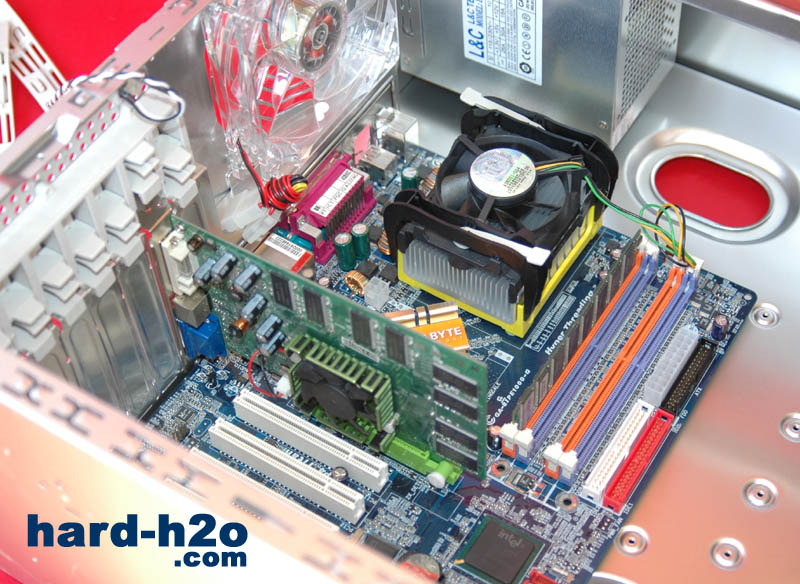

| Comenzamos a montar nuestro sistema: lo primero, sustituir la tapa de conectores ATX de la caja por la que incorpora nuestra placa base. | Gracias al espacio del que gozamos, el montaje de las tarjetas se hace enseguida. Como podemos apreciar, aún tenemos mucho espacio disponible, aún siendo una placa base full-ATX |
 |  |

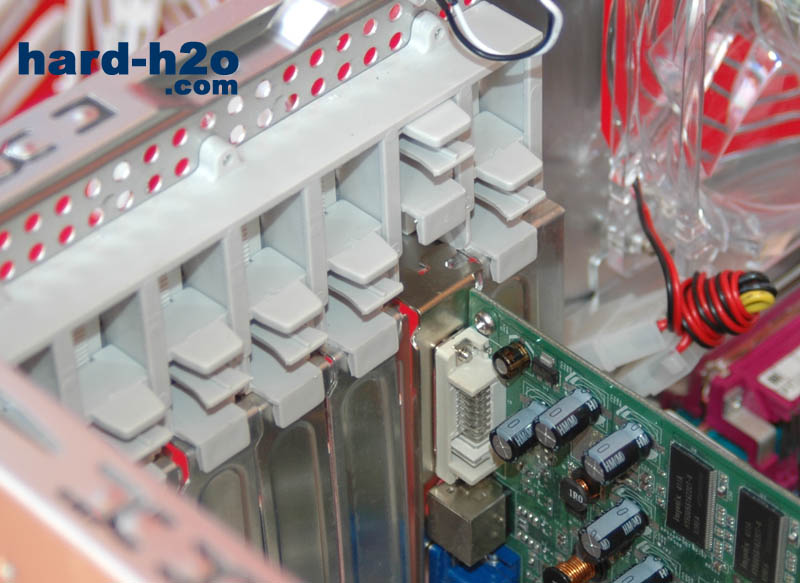

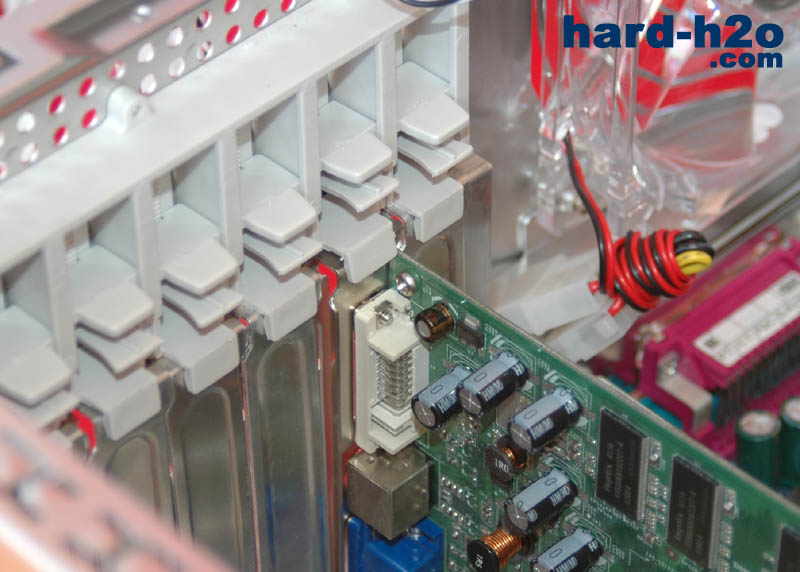

| Detalle del sistema screw-less de las tarjetas pci. Un simple pellizco nos basta para abrir o cerrar el sistema. | El sistema cerrado sujeta nuestra tarjeta gráfica sin mayor problema. Otros sistemas "tropiezan" con este tipo de tarjetas, ya que el pcb es más grande que la chapa metálica donde sujeta el sistema screw-less. |
 |  |

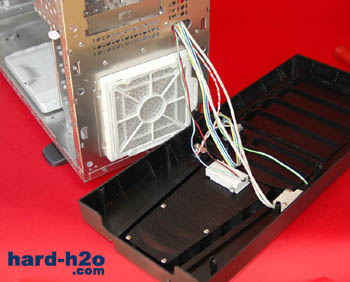

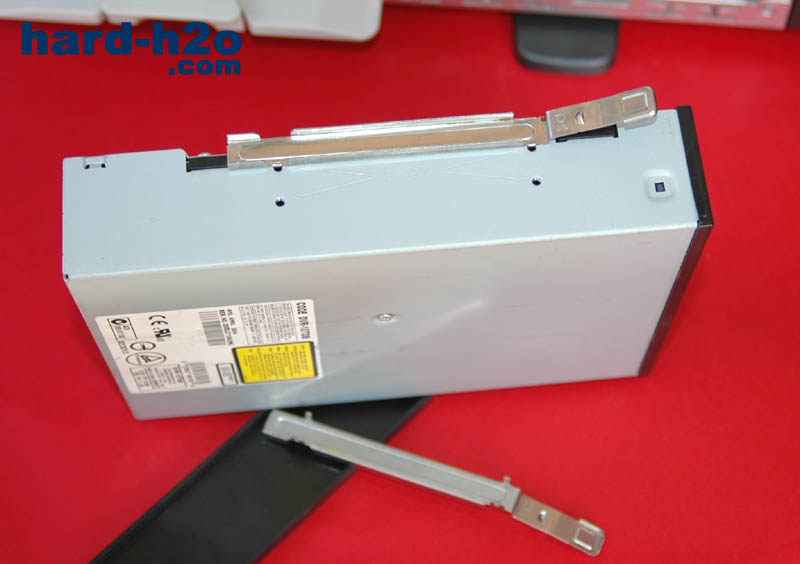

| Procedemos a retirar el plástico frontal de la caja para ensamblar nuestra unidad óptica. Podemos acceder al ventilador frontal, inicialmente de 80mm, aunque podemos montar uno de 120mm. Incorpora también filtro antipolvo. | Todas las unidades se sujetan en esta caja mediante raíles. Su montaje es extremadamente sencillo, sólo necesitaremos el destornillador para sujetar la fuente de alimentación y la placa base. |
 |  |

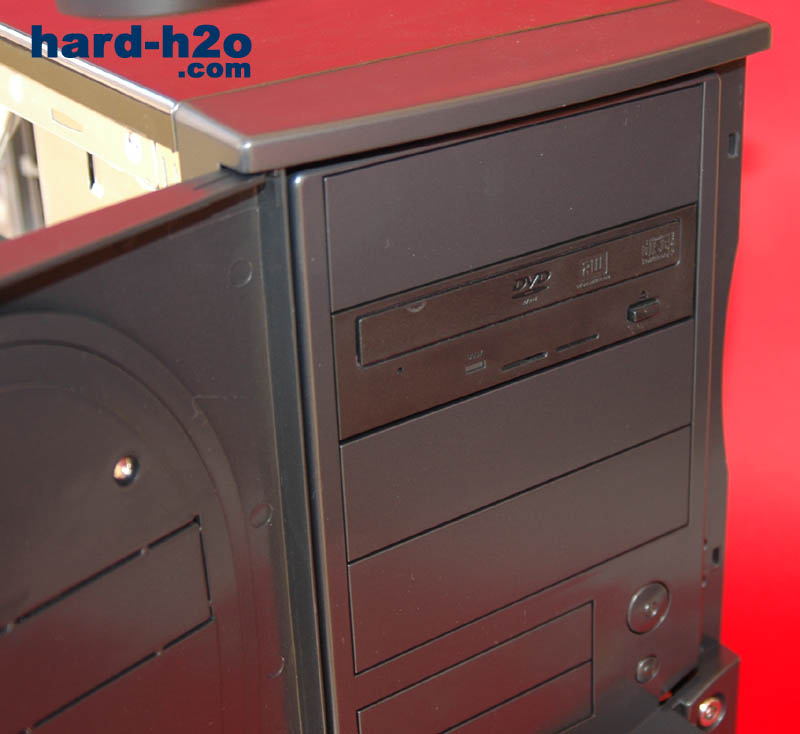

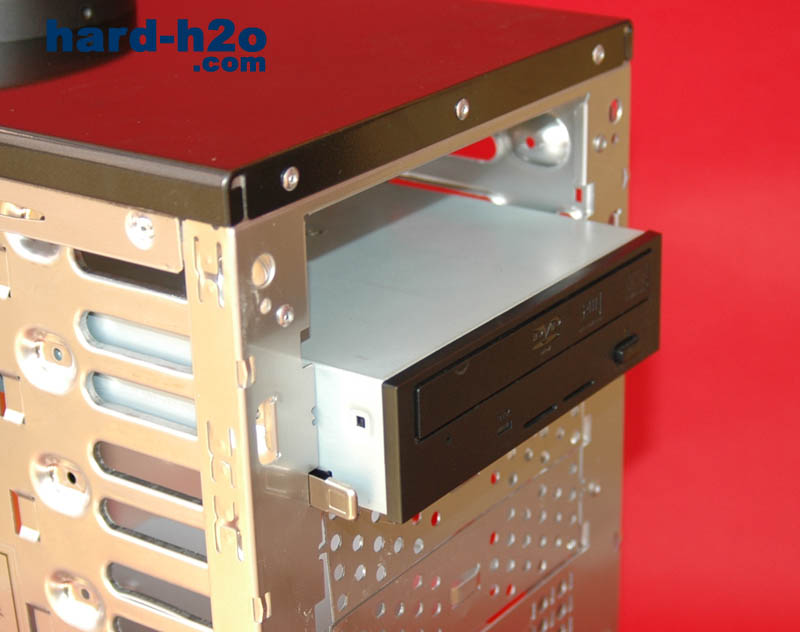

| Un simple empujón deja la unidad alojada en su bahía y totalmente segura. | Colocamos de nuevo el plástico frontal. Podemos ver que las unidades con frontal negro son ideales para esta caja, se integran totalmente con el frontal de la caja. |
 |  |

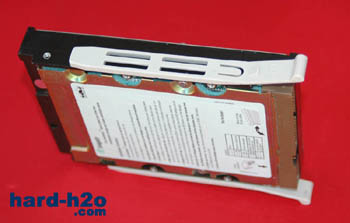

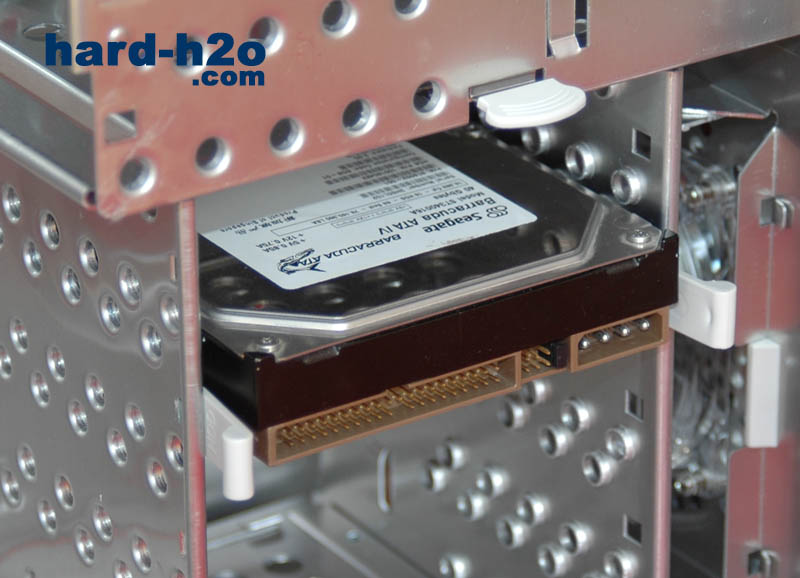

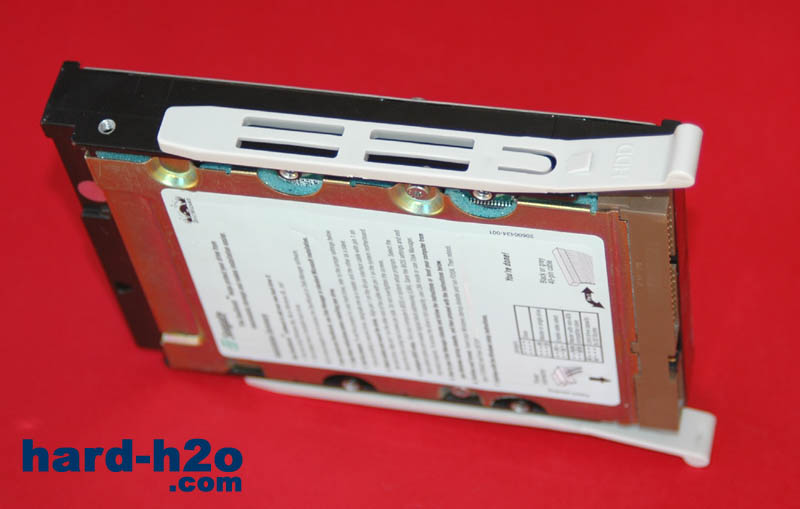

| Para nuestro disco duro usaremos también los raíles incluidos en el compartimento interior de la caja. Como podemos ver, tampoco usa tornillo alguno. | He aquí un disco duro en óptimas condiciones de funcionamiento: refrigerado tanto por el lateral como por el frontal. Esto nos augurará una mayor vida para el dispositivo. |
 |  |

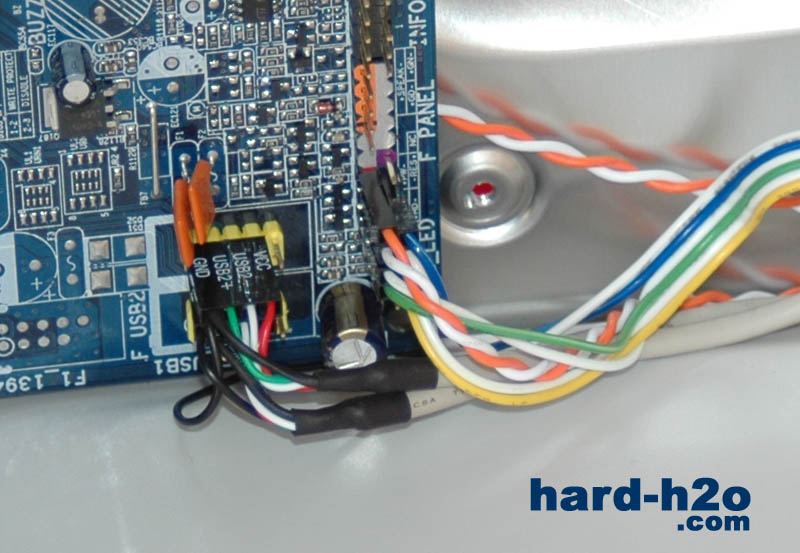

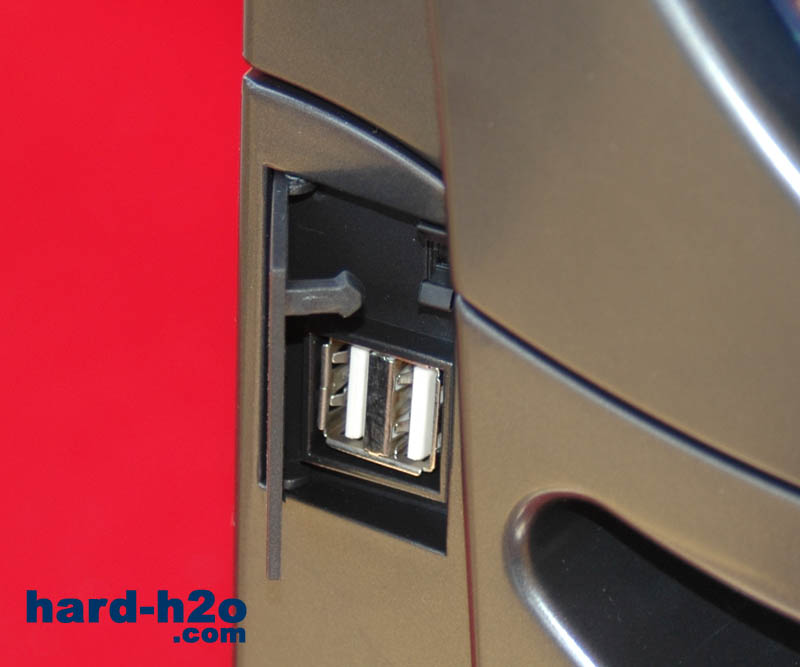

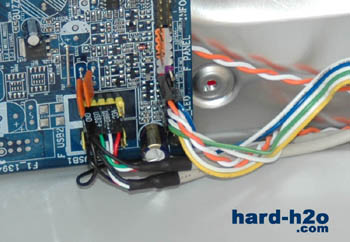

| Conectamos ahora los puertos externos de la caja a la placa base. El rotulado de los cables nos facilita la tarea. | Algo que se nos puede pasar por alto: el frontal de la caja incorpora otro par de puertos USB, con lo cual podremos usar el que nos sea más cómodo: frontal, o superior. |
 |  |

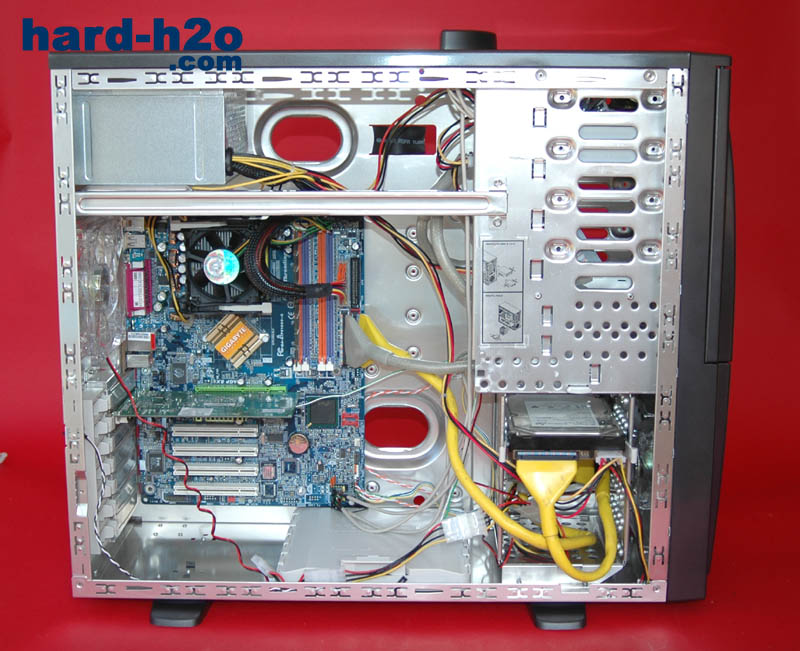

| Procedemos a conectar todos nuestros dispositivos a la fuente. La fuente de alimentación trae los cables más largos de lo normal, lo que nos facilita su ordenamiento y acceso a las unidades más lejanas. | Conectamos a continuación los cables de datos de nuestras unidades. Es recomendable usar cables de al menos 60cm para los discos duros, y si son redondos mejor que mejor. |
 |  |

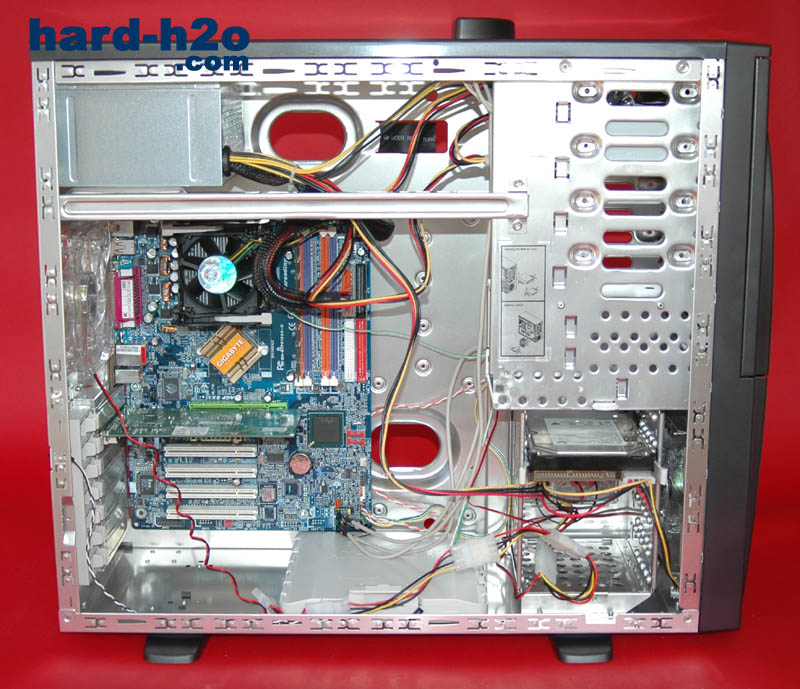

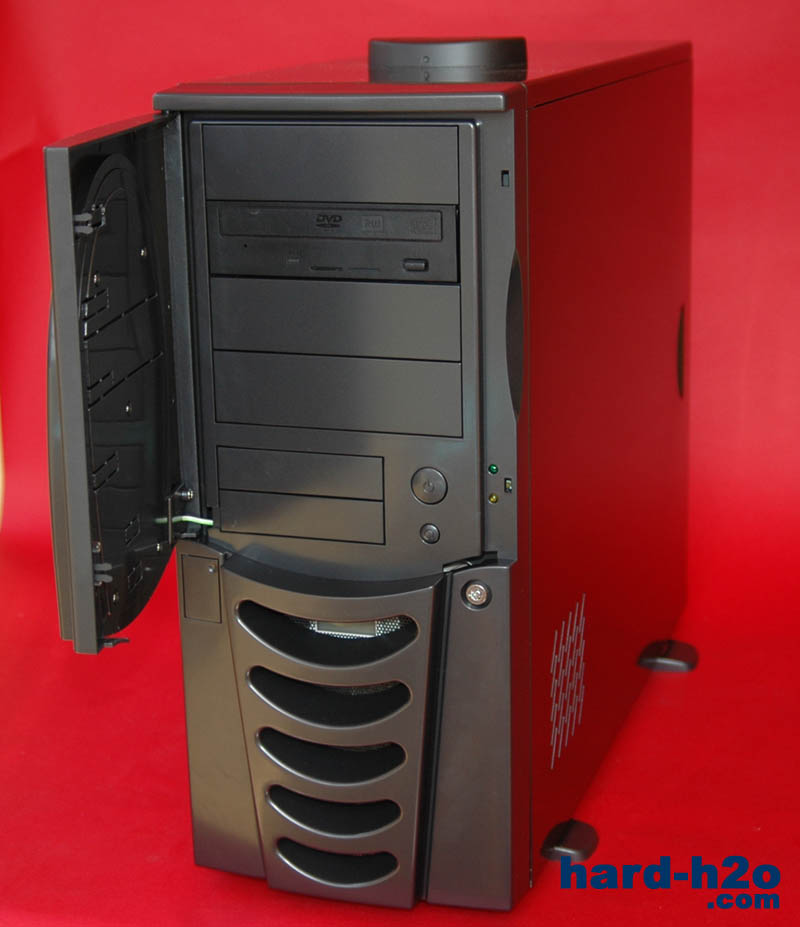

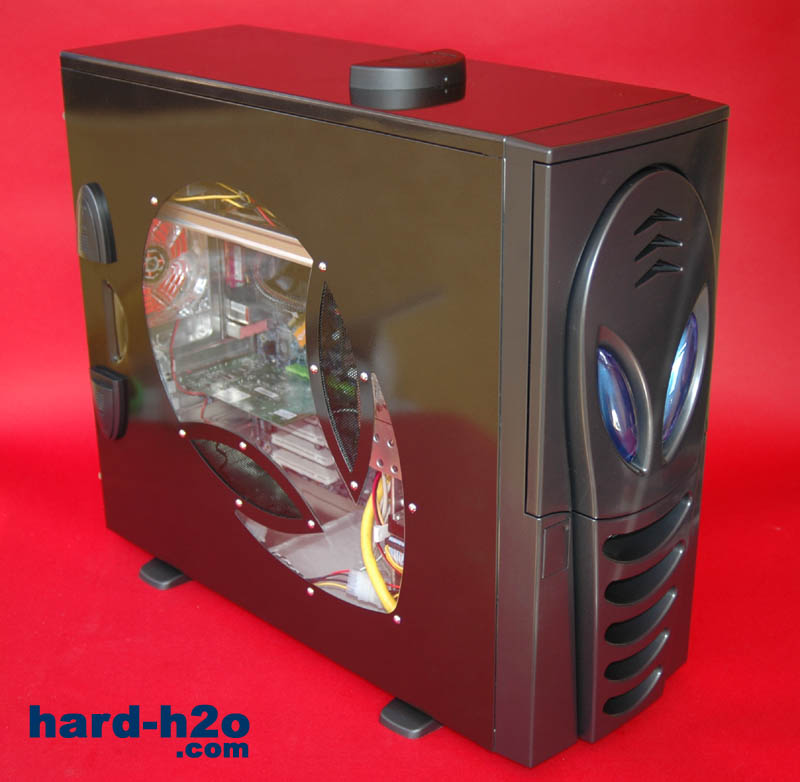

| Tenemos nuestro sistema listo para funcionar. Desde fuera no podemos diferenciar el estado actual del equipo al de una caja totalmente vacía... | ... a no ser que abramos la portezuela frontal. Sólo podremos encender nuestro equipo si la abrimos, puesto que los pulsadores de encendido y reset están ocultos tras ella. |
 |  |

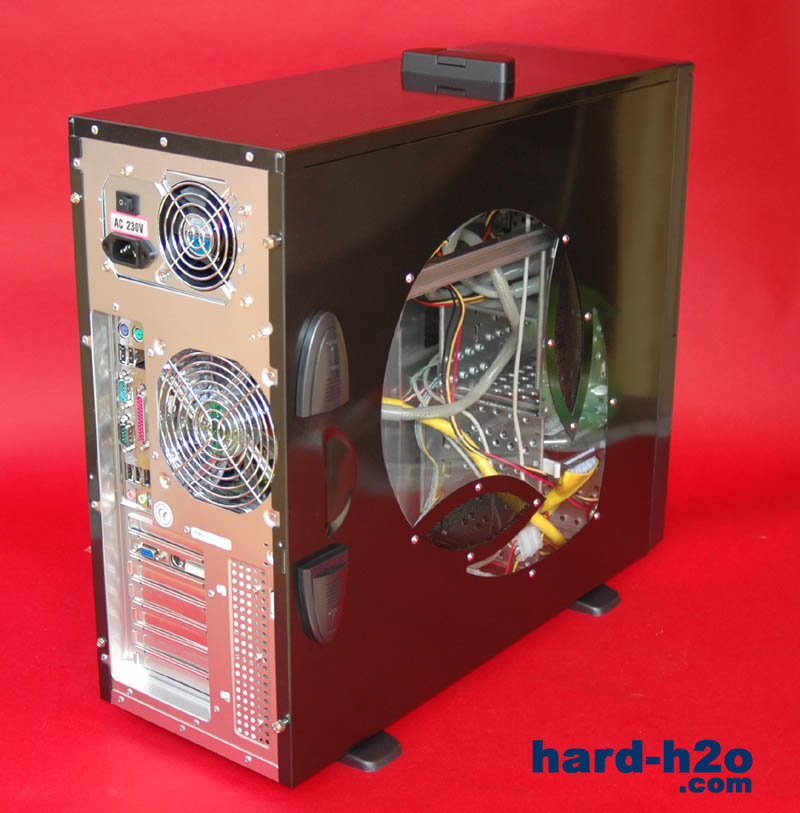

| Una vista trasera de nuestro equipo ya montado. La pintura nos sigue dejando con la boca abierta. | Si el equipo tiene un aspecto increíble ensamblado, su faceta "nocturna" no se queda atrás. ¡Luces fuera! |
 |  |

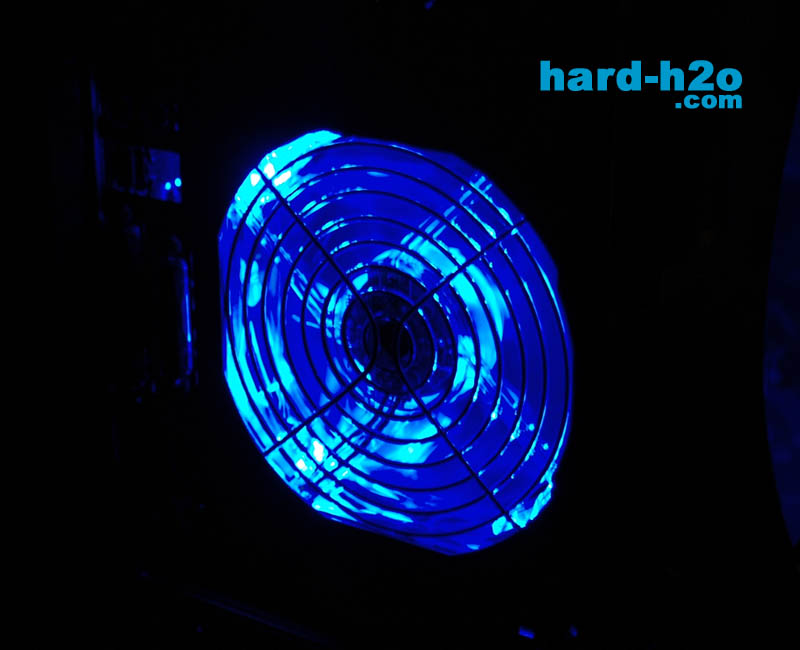

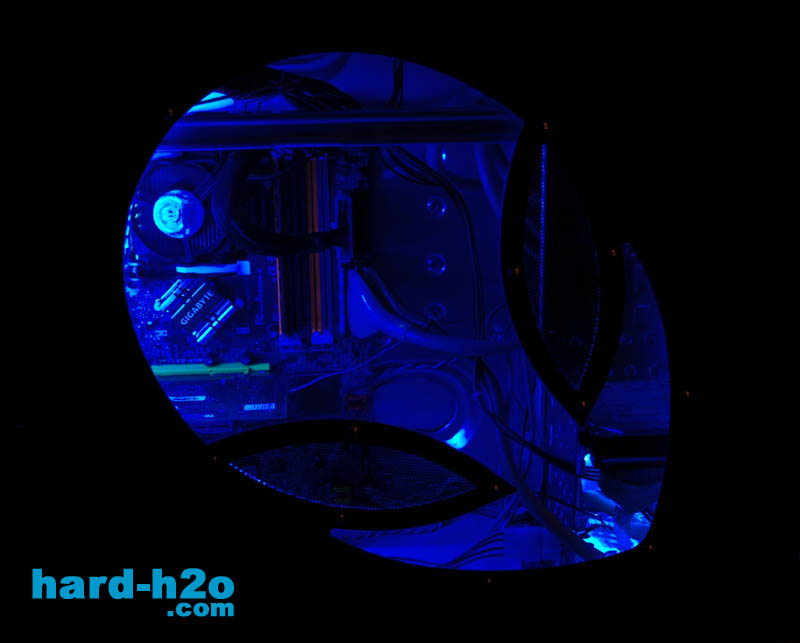

| El ventilador trasero, aparte de ejercer su función de refrigeración, da un toque modding con su iluminación en azul. | La amplitud de la ventana lateral nos permite observar casi todos los componentes de nuestro equipo. Todo un lujazo para los amantes del modding. |
 |  |

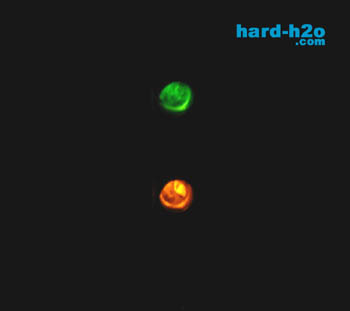

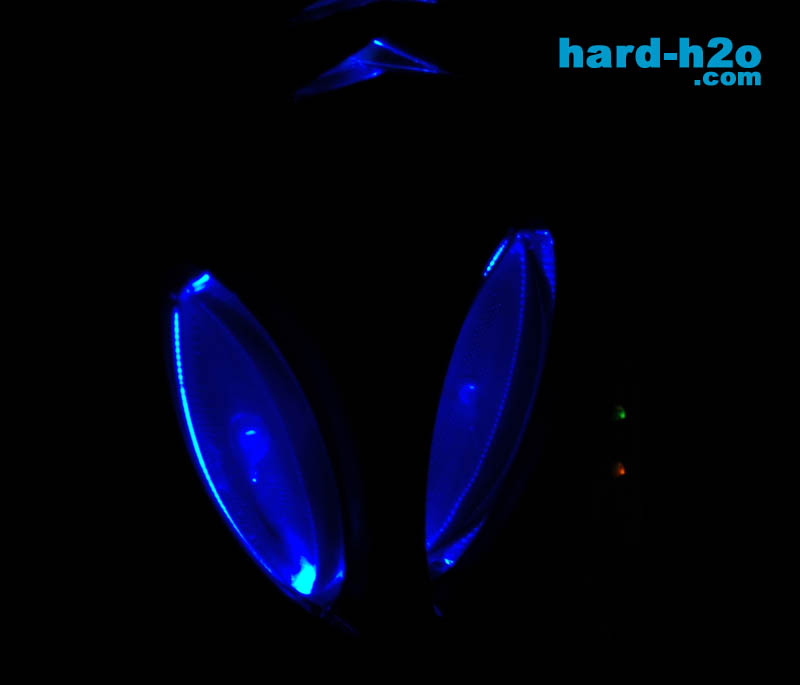

| Como anotábamos con anterioridad, los "ojos" del alien se iluminan también en azul, en sintonía con la filosofía de la caja. | Los LEDs de power-on y actividad de disco duro son estándar. Quizás algunos LEDs de alta luminosidad hubiesen ido más acorde con esta caja. |
 |  |

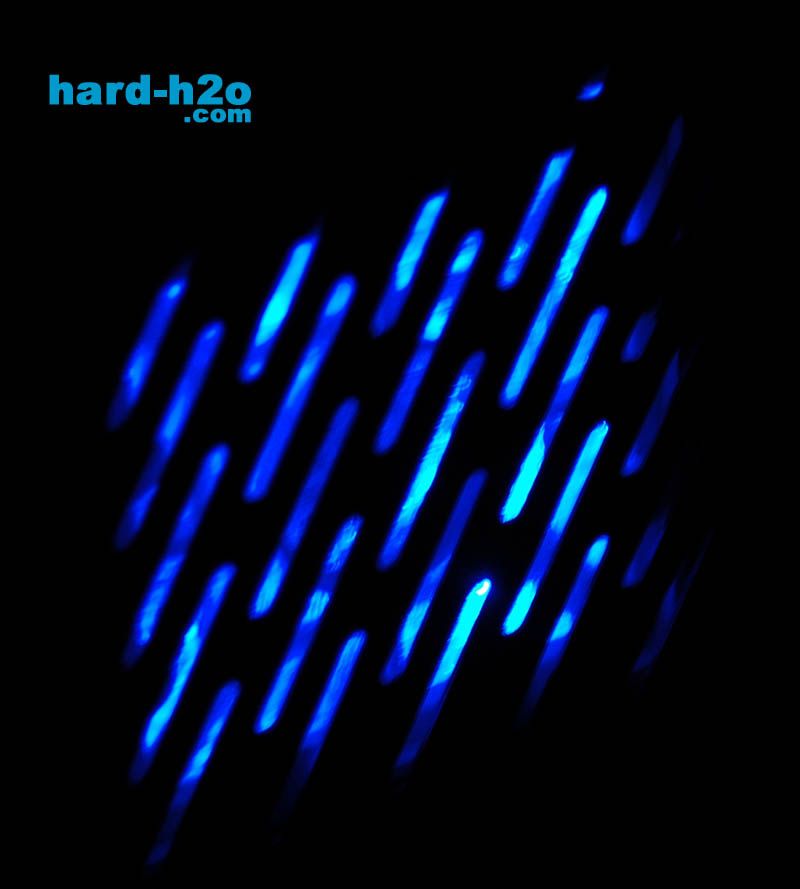

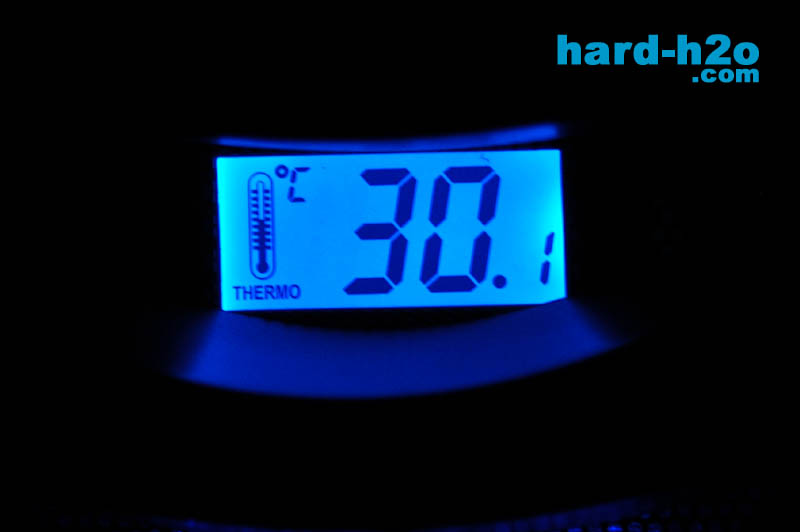

| La rejilla del ventilador lateral nos permite ver su iluminación. | El LCD nos muestra la temperatura de aquel dispositivo al que le hallamos acoplado la sonda térmica. Posee una precisión de una décima de grado, aunque su visión se nos antoja algo dificultosa si no estamos con los ojos a la altura del LCD |
 |  |

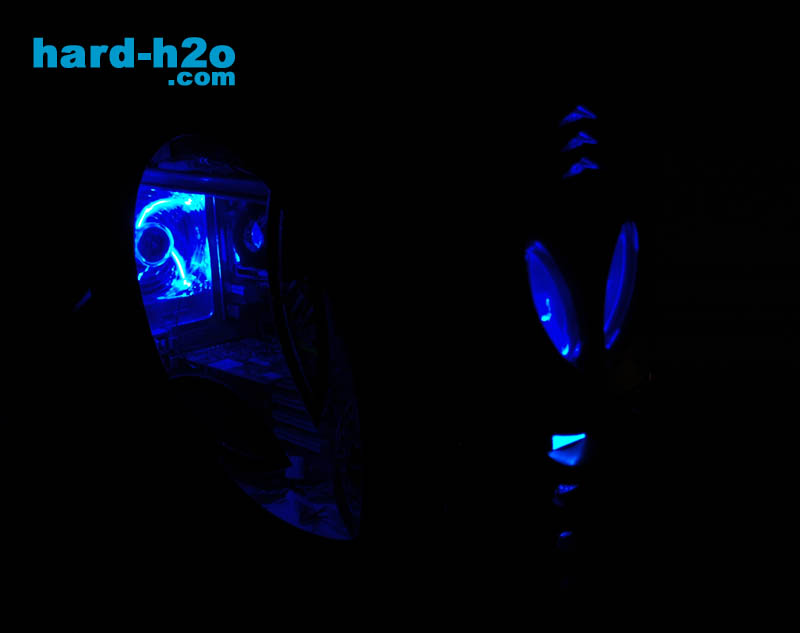

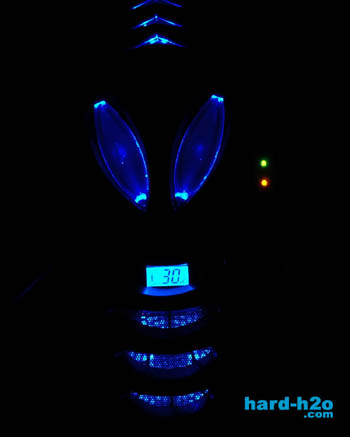

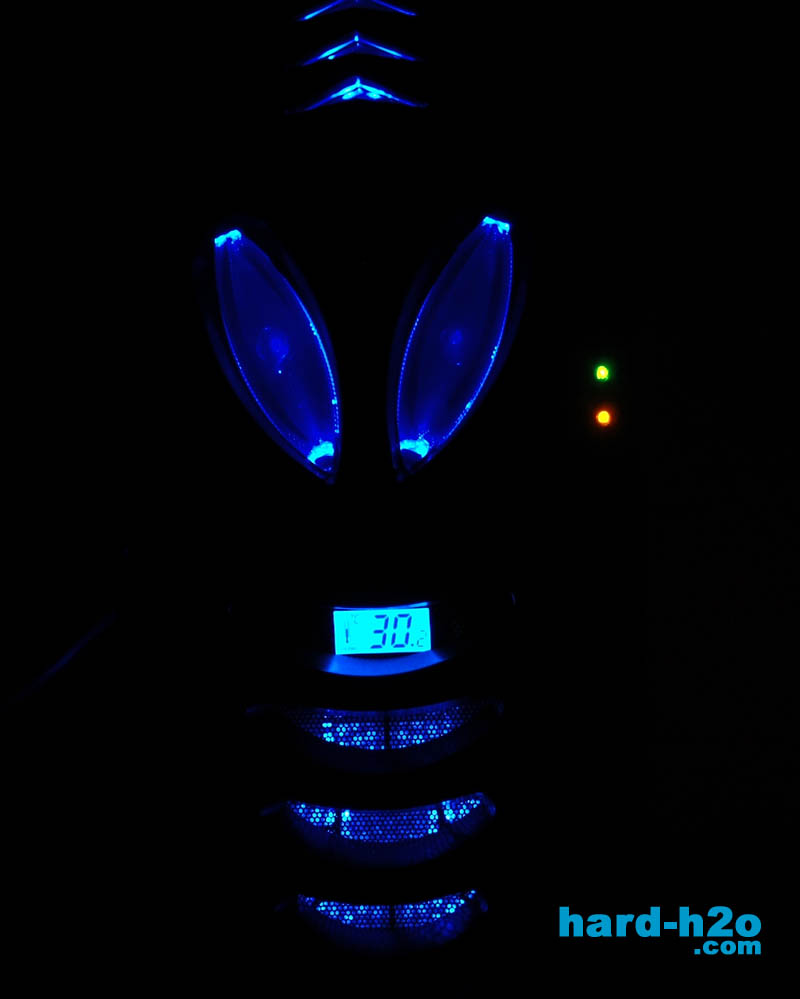

| La caja en la oscuridad muestra un aspecto espectacular: sin haber incluido ningún tipo de neón, su iluminación es muy buena. | Quizás de lo mejor de la estética de la caja: la iluminación de su frontal. |
Conclusión:
| Nos gusta | Puede mejorar |
| Gran trabajo de pintura | La disposición del LCD es incómoda |
| Muy buena ventilación | Las patas de plástico son algo débiles |
| Fuente de 500W incluida | El modelo de prueba no adjuntaba ningún manual |
| Disponibilidad de puertos frontales y superiores de audio, usb... | |
| Excelente iluminación interior, aún sin neones | |
| Variedad de colores | |
| Alarma de apertura de caja incluida |
En comparación con su hermana X-Blade, la Z-Alien está mejorada en varios aspectos.. La inclusión de thumbscrews y de sistemas screw-less en las tarjetas pci vienen a solventar las pocas deficiencias que tenía la X-Blade, beneficiándose además de las ventajas que ya poseía. La gran iluminación interior, su excelente trabajo de pintura y su diseño con motivo Alien dotan a la caja de una estética impresionante, a lo que la acompaña un conseguido espacio interior y sistemas de montaje de unidades. Gracias a todo esto, podemos afirmar que la Z-Alien es una de las mejores cajas que podemos encontrar en el mercado, sin pagar una barbaridad por ello.
