Lian-Li PC-V1100
| Análisis: | MondoJuan |
| Fotos y montaje: | Franzol |
| Publicado por: | Franzol |
| Fecha: | 30/07/2004 |
Producto cedido por YAP, S.L.
Cada vez le damos mas importancia a la torre en la que montamos nuestro equipo bien sea por razones estéticas, de comodidad o de calidad. En muchos casos nos encontramos con torres que son preciosas estéticamente hablando pero que son una autentica pesadilla a la hora de trabajar con ellas; en otros casos nos encontramos con una torre enorme, con mucha capacidad y muchas prestaciones pero con un aspecto mas que espartano. Por suerte cada día mas los fabricantes se esfuerzan en crear productos de calidad que aúnen funcionalidad y preciosismo estético, sobre todo últimamente que el modding se encuentra de moda entre los usuarios de ordenadores personales.
Nos encontramos ante un producto del fabricante Lian-Li que pos su aspecto externo y primera impresión, parece mas destinado a un servidor que a un equipo de un usuario medio. Esta totalmente construido en aluminio para mejorar la disipación de calor y es muy espacioso en su interior, además incorpora una serie de soluciones para mejorar su manejo de cara al usuario.
Especificaciones del producto:
| Dimensiones: | 210 x 490 x 550mm. |
| Ventiladores: | 1 x 12cm, uno delantero y uno trasero. |
| Bahías: | 5 x 5.25, 6 x 3.5. |
| Material: | Aluminio, con acabado anodizado. |
| Formato: | ATX. |
| Ranuras: | 7 ranuras de expansión PCI. |
| Puertos: | 1 x Firewire, 2 x USB 2.0, 1 x Micrófono, 1 x Auriculares. |
| Fuente: | No incluye. |
| Extras: | Gomas anti-vibración en los ventiladores. Puerta de Aluminio, con sistema anti-vibración y llave. Interior recubierto de material aislante. Ruedas de aluminio con freno incorporado. 1x Frontal 5.25, 1x frontal para disquetera. |
Presentación y vista en detalle:
 |  |

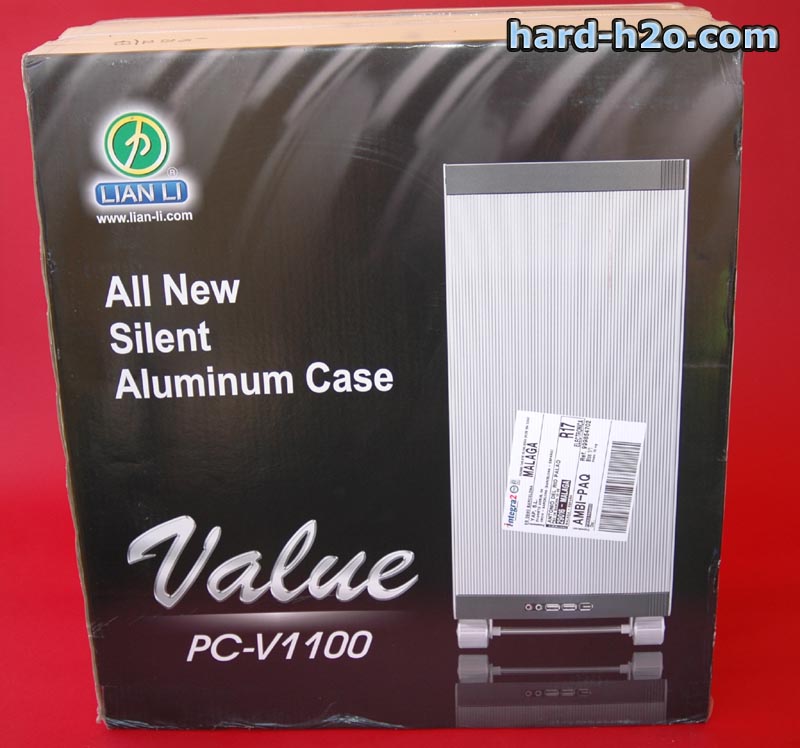

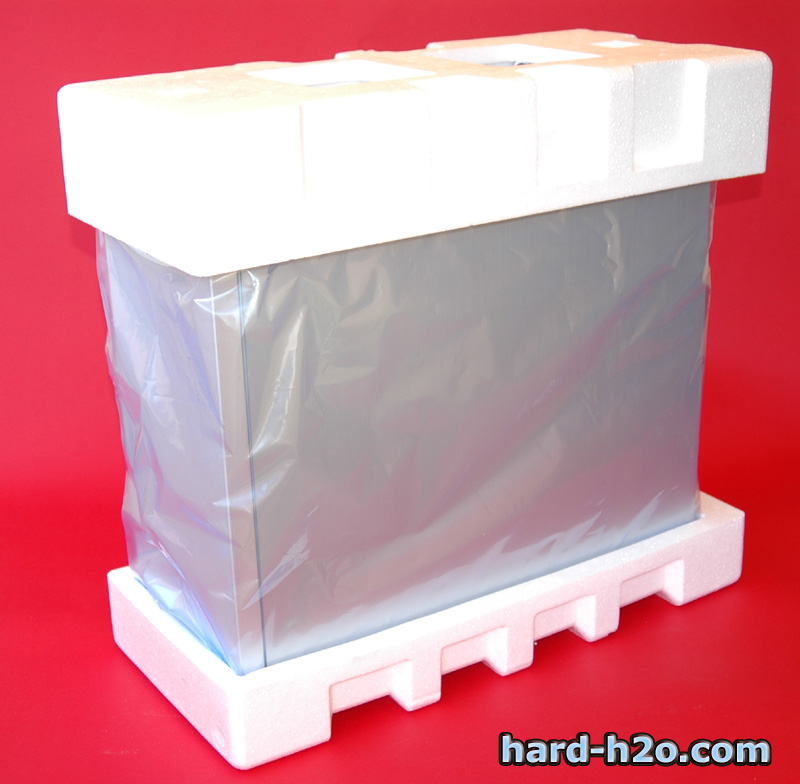

| En la caja podemos ver una foto del frontal de la caja, en sus laterales se incluyen las especificaciones de la torre. | El embalaje en que se presenta incluye una bolsa para que no se ralle y corchos para amortiguar cualquier golpe que pueda recibir en el transporte. |
 |  |

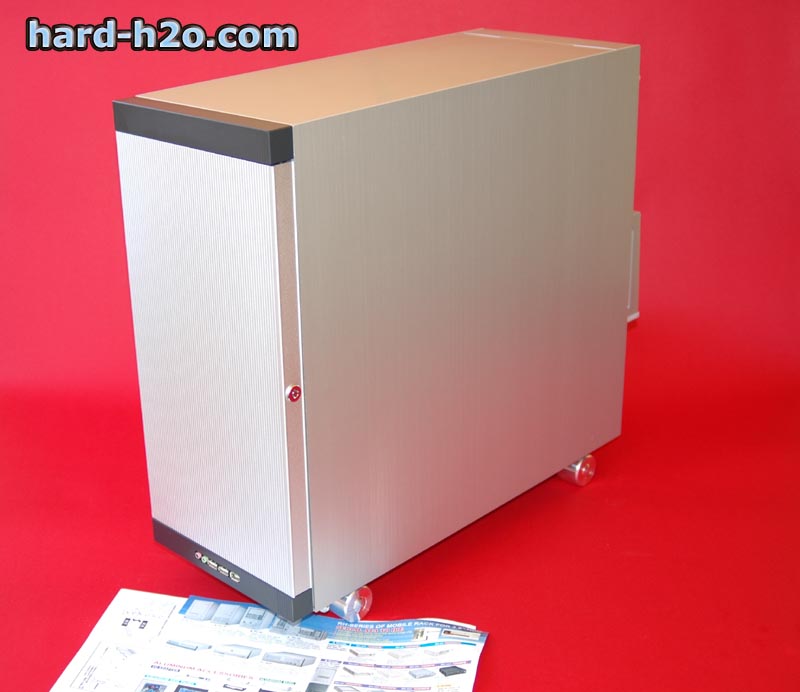

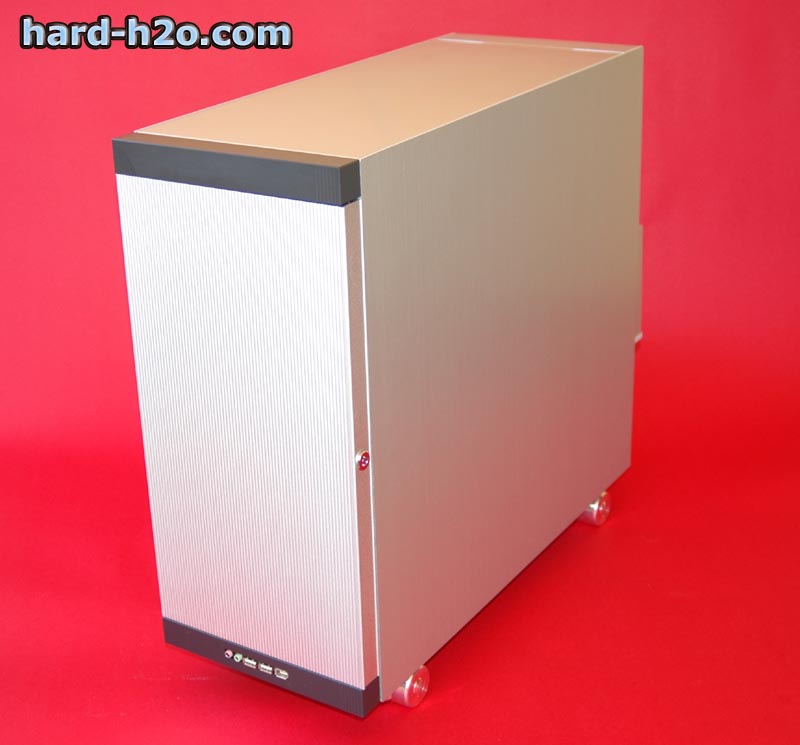

| Podemos ver que el aspecto de la torre se asemeja mas a un servidor que a una torre normal. | Incluye una puerta de aluminio que oculta todo el frontal de la torre, tiene una llave para que no pueda ser abierta por cualquiera. |
 |  |

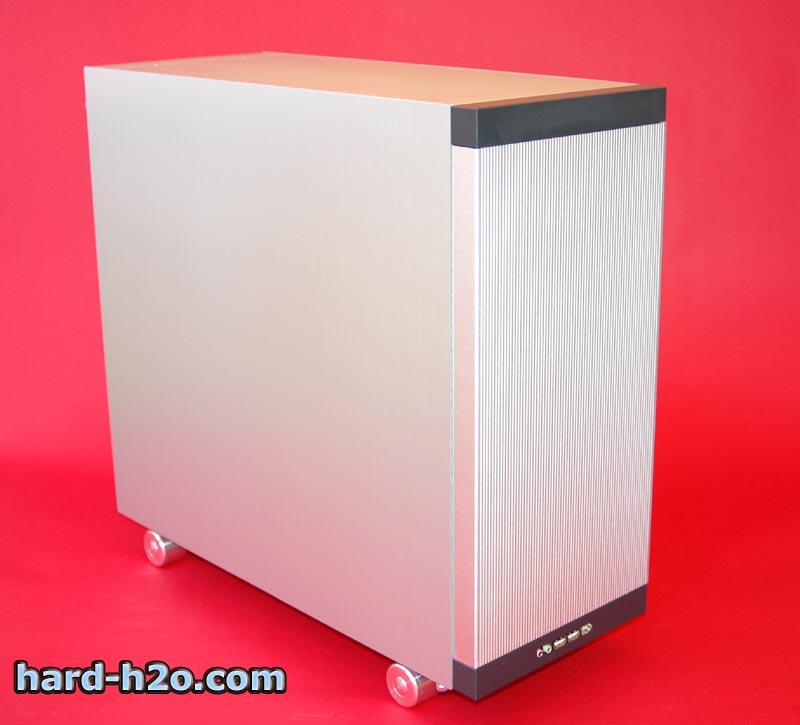

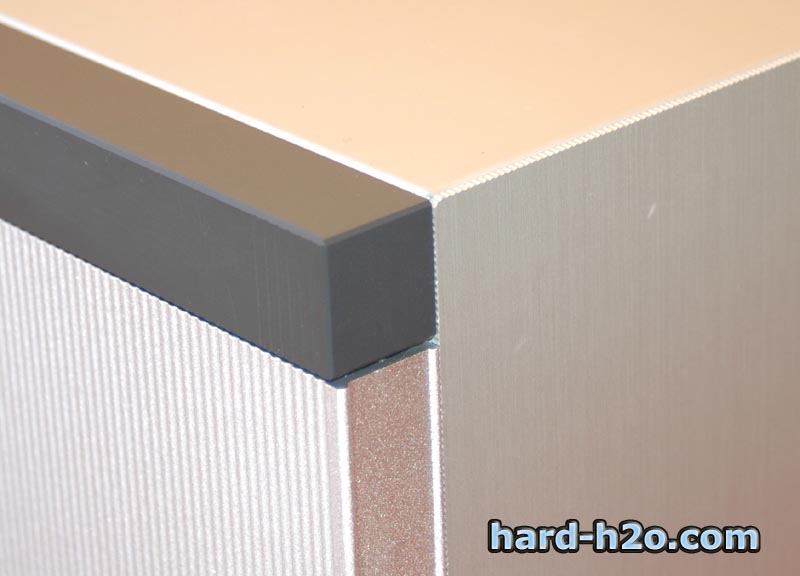

| Toda la torre es un bloque de aluminio, tiene un toque estético a bloque metálico. | Tanto en la parte inferior como en la superior del frontal se encuentra una pequeña franja de plástico negro, podemos abrir la puerta sin manchar el aluminio. |
 |  |

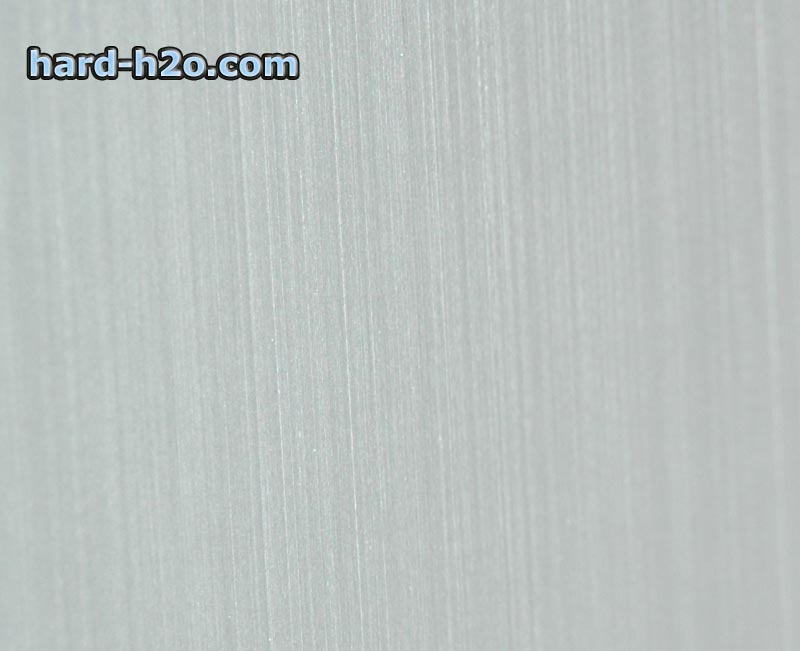

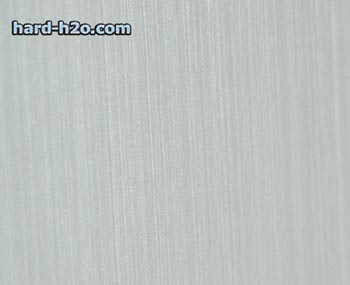

| Vemos el pulido del aluminio, esta pensado para dar un aspecto de bloque metálico en bruto. | Al abrir la puerta tenemos acceso al botón de power, y a las unidades. |
 |  |

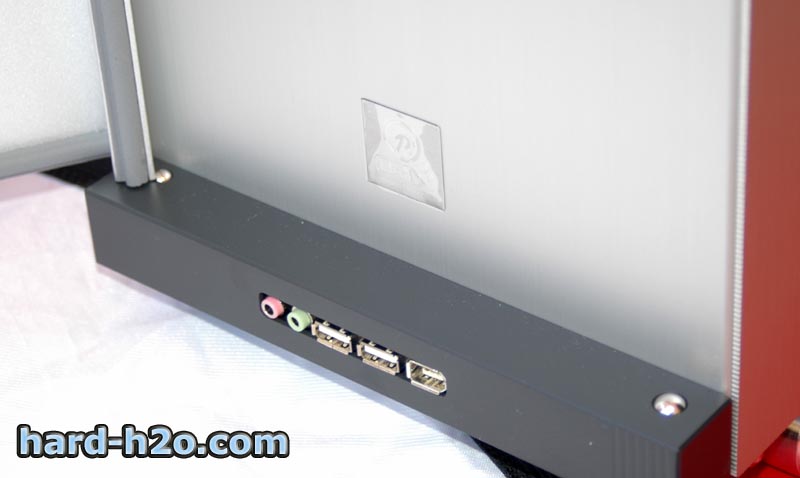

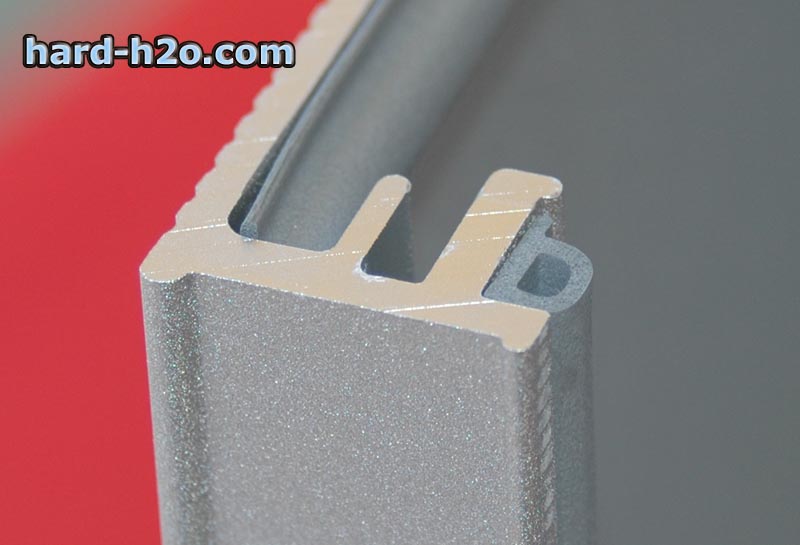

| En el frontal tenemos dos puertos USB, un firewire y las conexiones típicas de audio, altavoces y micrófono. | La puerta es bastante gruesa, con lo que evitaremos romperla en un golpe fortuito. Vemos que incluye gomas para aislarla del ruido y evitar las incomodas vibraciones. |
 |  |

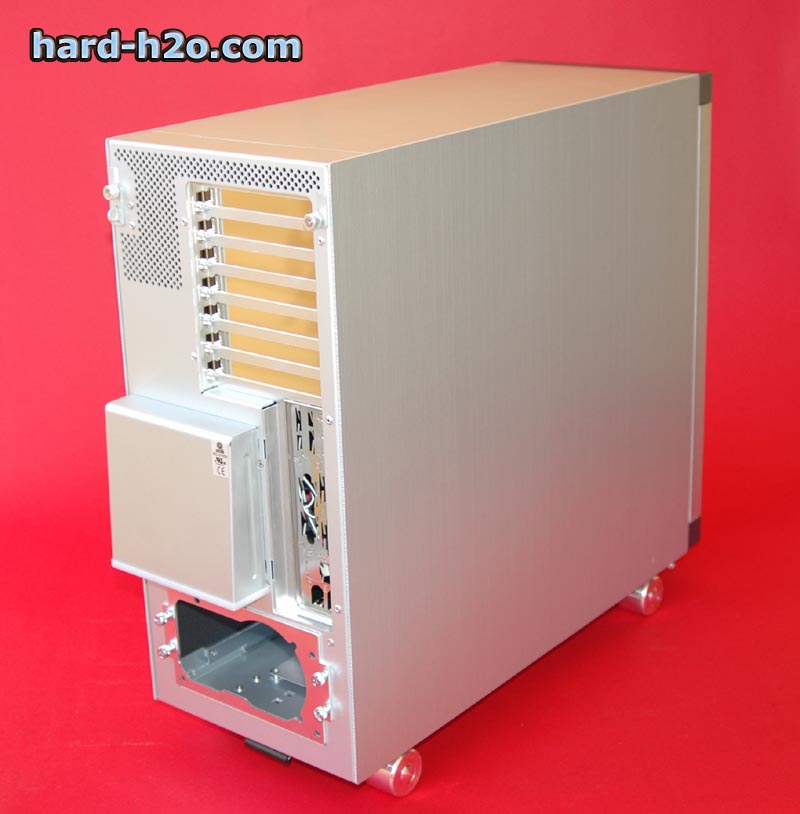

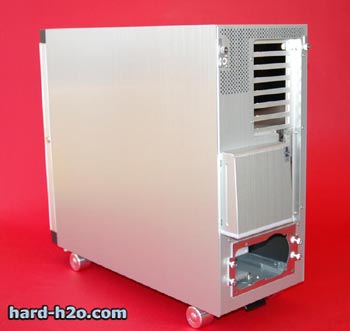

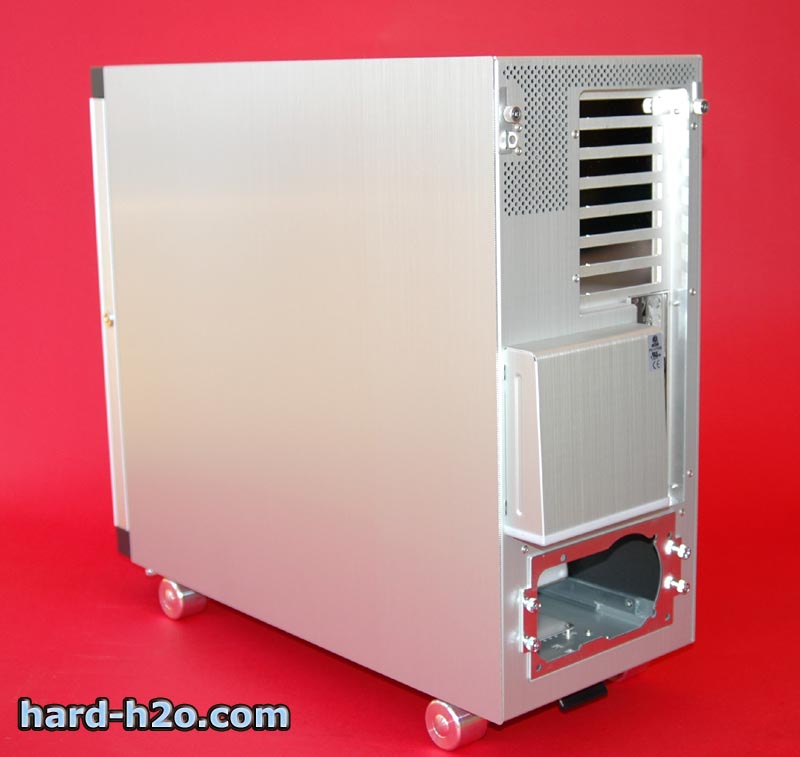

| Vemos que esta torre es diferente a las torres normales ya que la fuente se encuentra abajo y la placa va colocada en el sentido inverso al normal, es decir, hacía abajo. | Podemos apreciar el hueco de la fuente y los huecos de los PCI, situados arriba en vez de la colocación normal abajo. Se pueden apreciar agujeros de ventilación arriba. |
 |  |

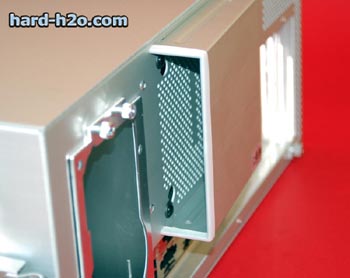

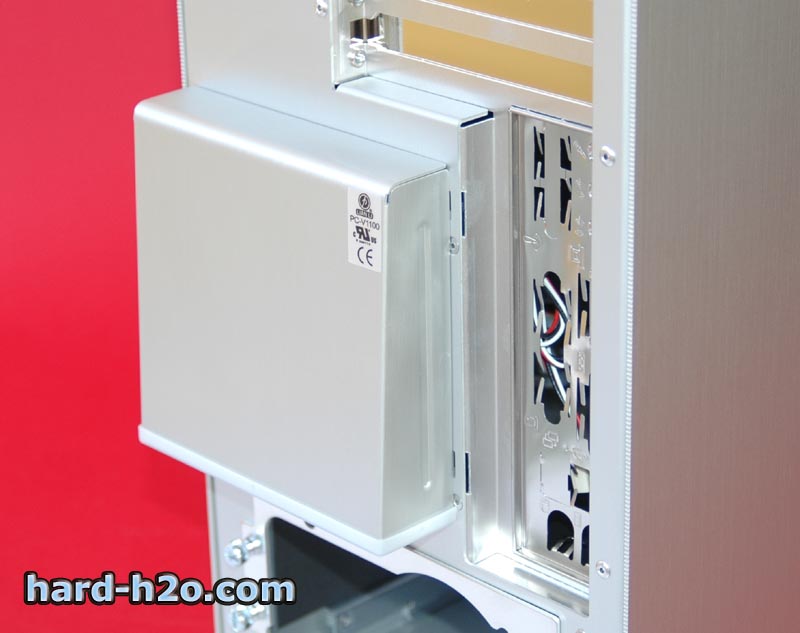

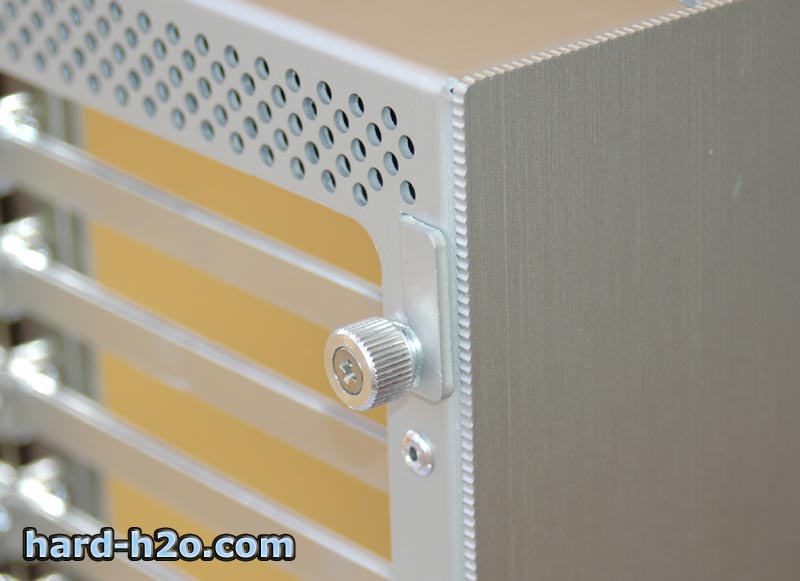

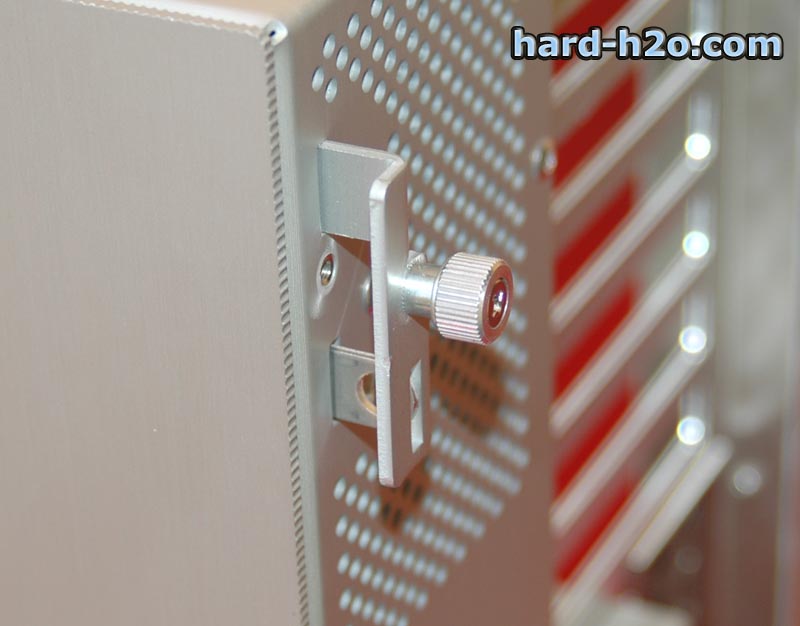

| El ventilador situado en la parte posterior viene con una cubierta para evitar la entrada de polvo. Toda la cubierta tiene una capa de material aislante, de forma que además aísla el ruido que provoca el ventilador. | Los laterales viene sujetos con unos tornillos que facilitan su extracción, más tarde comentaremos como funciona. Se puede ver que los laterales se encuentran dentados, lo que le da un aspecto de troquelado |
 |  |

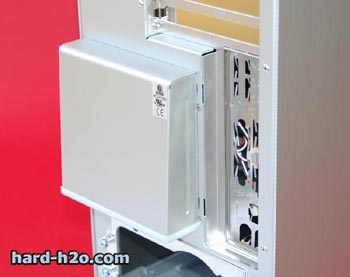

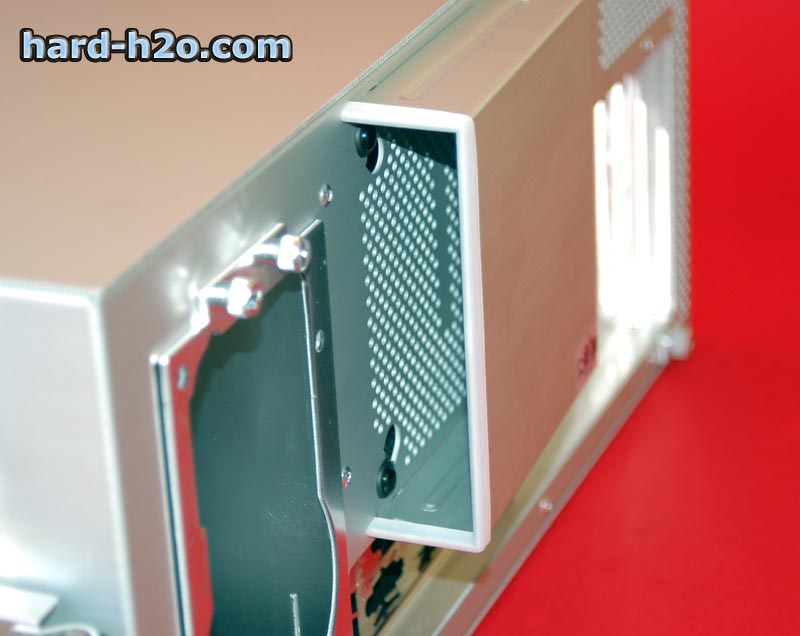

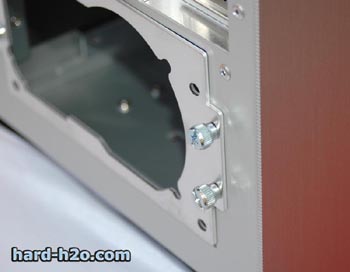

| Si quitamos la cubierta del ventilador, observamos que además hay una rejilla que evita que puedan introducirse cuerpos extraños y así estropear algo. Es muy de agradecer este doble sistema de seguridad. | La fuente se sujeta a una placa que se sujeta a la torre también mediante tornillos manuales, lo que facilita su posterior extracción una vez colocada. |
 |  |

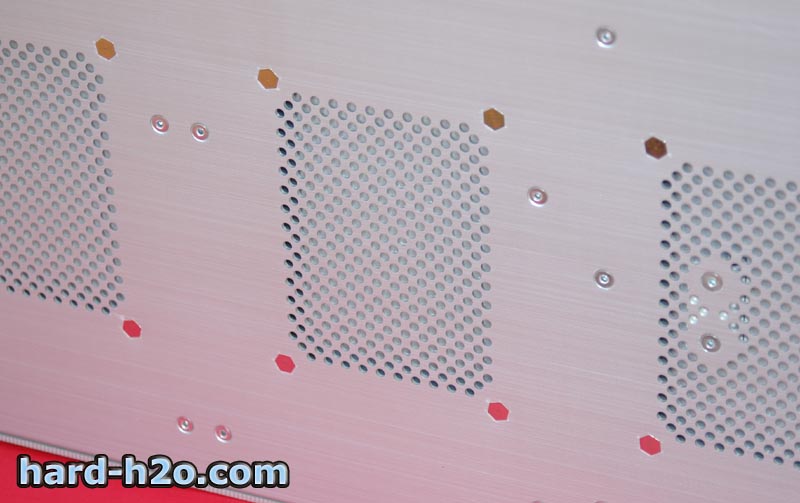

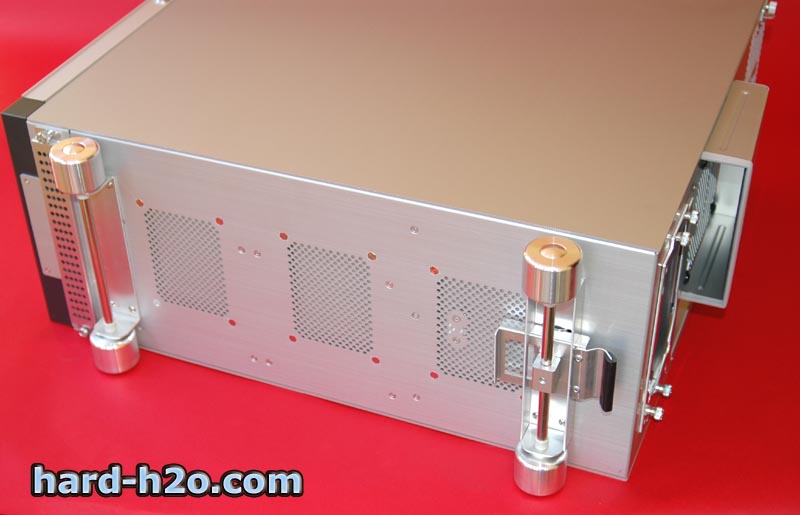

| En la parte inferior se encuentran unos rectángulos hechos de agujeros de ventilación, las ruedas y en la parte delantera podemos apreciar las entradas de aire para el ventilador situado en el frontal. | Si observamos con detenimiento los rectángulos vemos que encima hay una placa metálica que los cubre a cierta distancia, de forma que el aire sigue pasando. |
 |  |

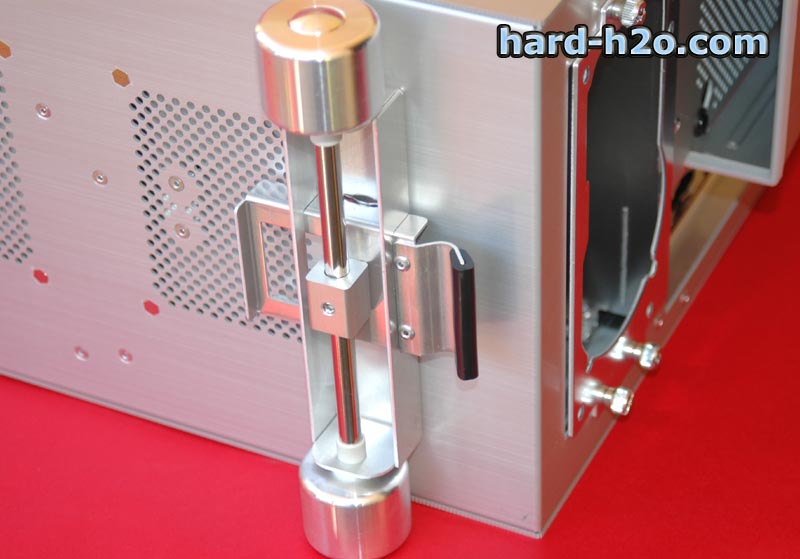

| En las ruedas de la parte posterior se encuentra un pequeño freno para evitar que la torre se mueva sola. | Este freno es al más puro estilo de los carritos de los aviones o los trenes. Si se encuentra hacia adelante no podremos moverla y hacia atrás si la moveremos. |
 |  |
| Podemos observar como entra la apertura para el aire en el ventilador trasero. | Para sacar el lateral solo hemos de aflojar el tornillo para seguidamente tirar hacía fuera, el lateral cae por su propio peso. |
 |  |

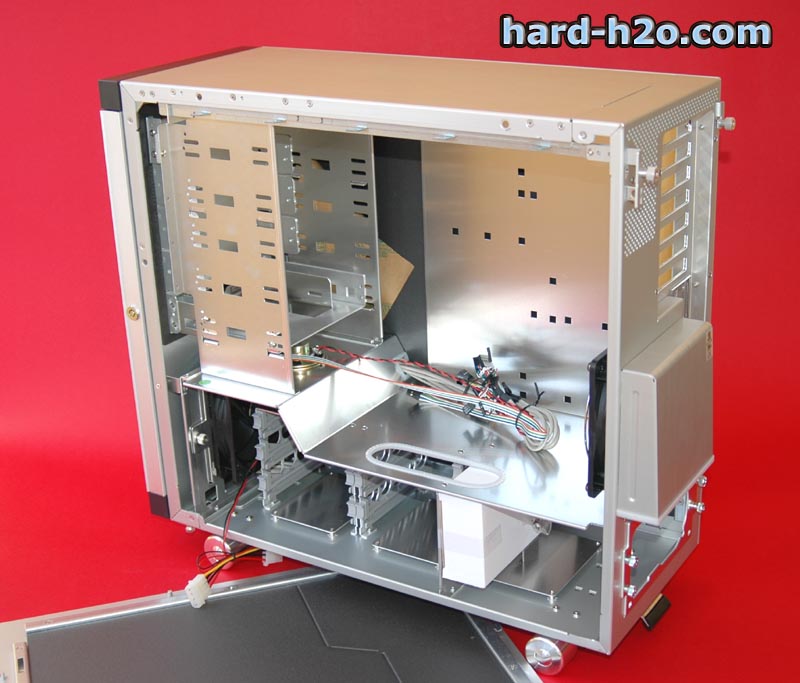

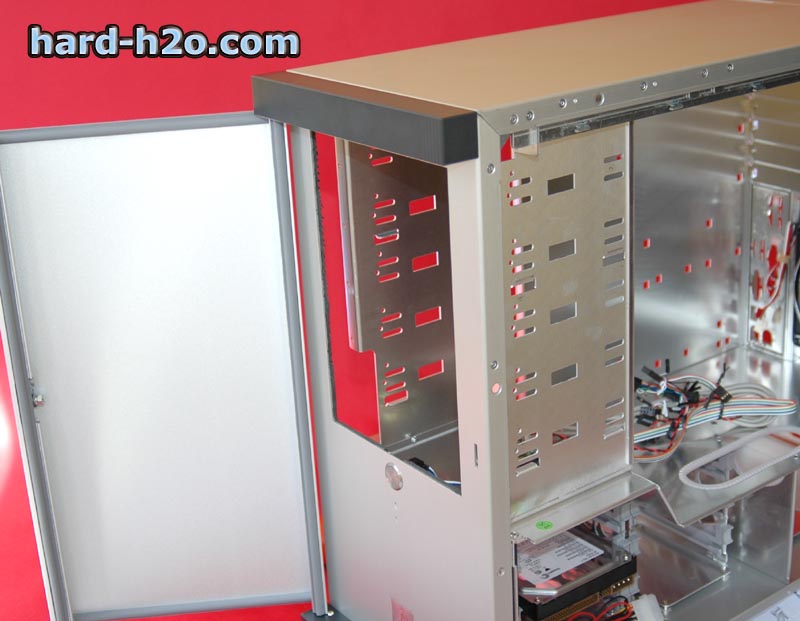

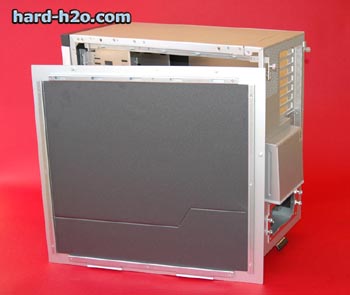

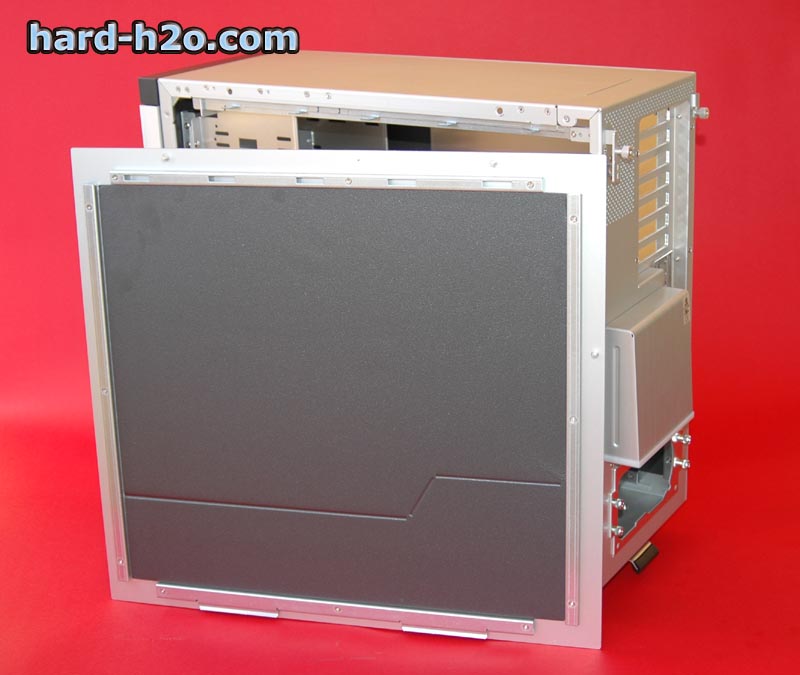

| El lateral se encuentra recubierto en su interior por material aislante, así se consigue absorber una gran parte del ruido producido por el equipo. | Una vez que retiramos el lateral ya podemos observar el interior, una vez más nos sorprende el diseño de esta torre. |
 |  |

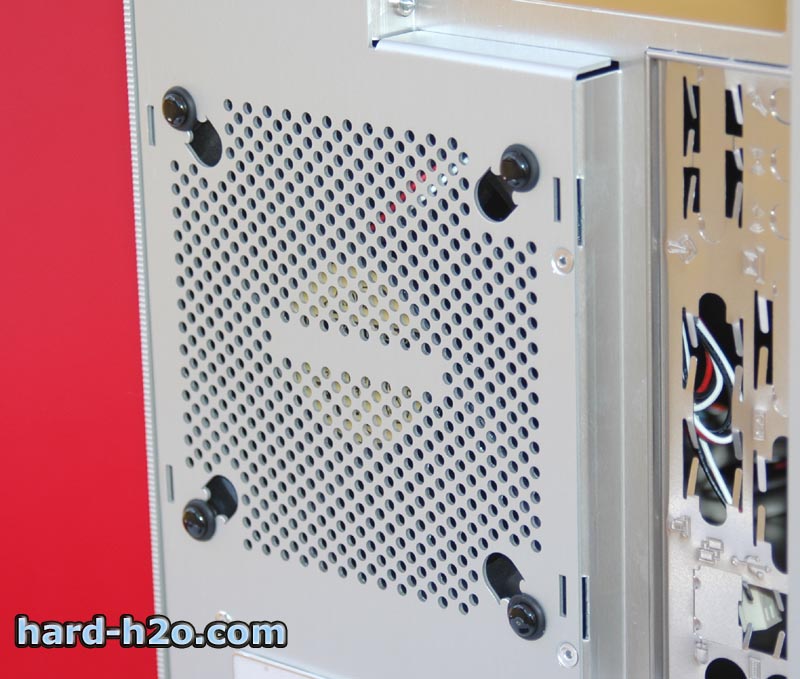

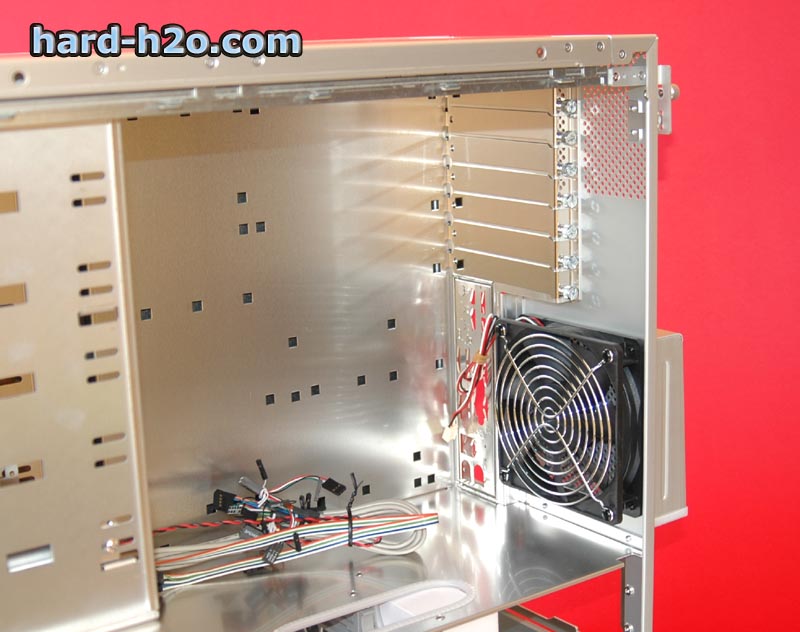

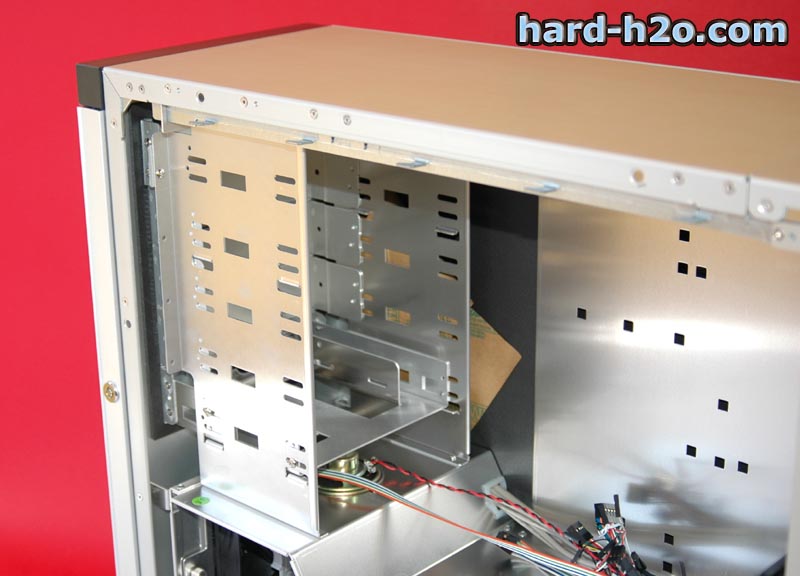

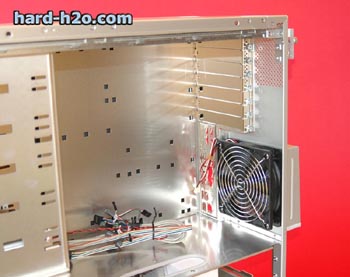

| La torre tiene 5 bahías de 5.25, solo que una de ellas la usaremos para montar la disquetera. Si renunciamos a la disquetera podremos usar esta para otra unidad. | En la parte trasera podemos ver el ventilador de 12cm, incluye una rejilla para evitar meter los dedos en un descuido mientras el equipo esta encendido. |
 |  |

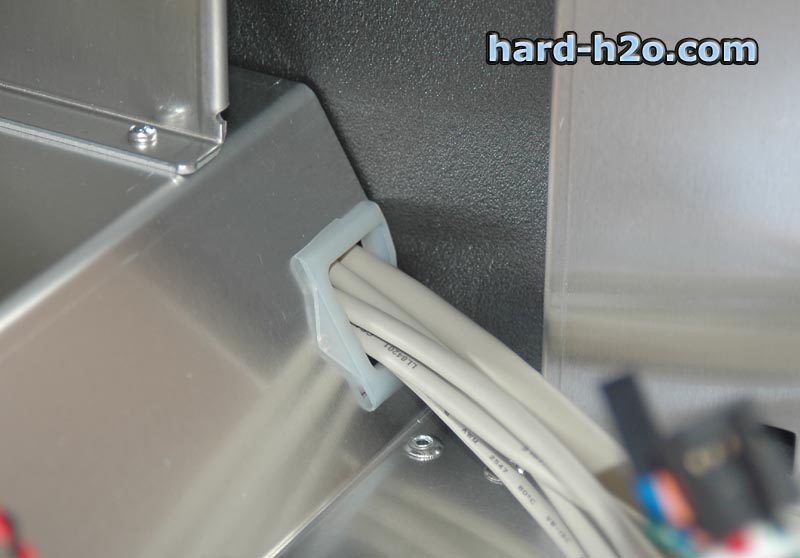

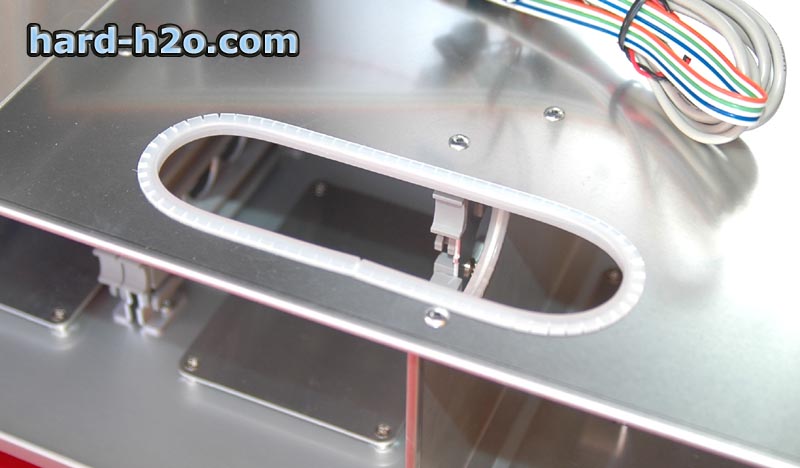

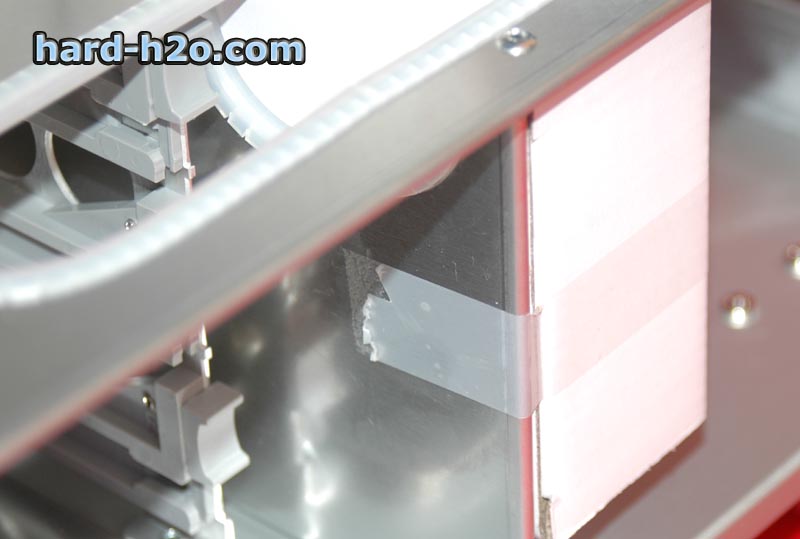

| En la base del soporte de la torre existe una pequeña apertura para pasar los cables de alimentación desde la fuente. Tiene los bordes recubiertos así se evita que dañemos los cables y producirnos un corte nosotros mismos. | Los cables de los puertos frontales pasan por la parte mas cercana a la placa y se encuentran perfectamente recogidos, el orificio por el que pasan también esta recubierto, además sirve como sujeción de los cables. |
 |  |

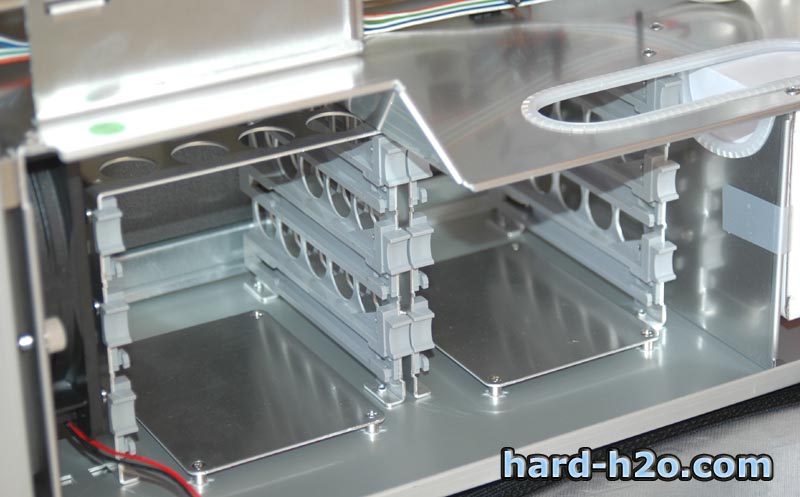

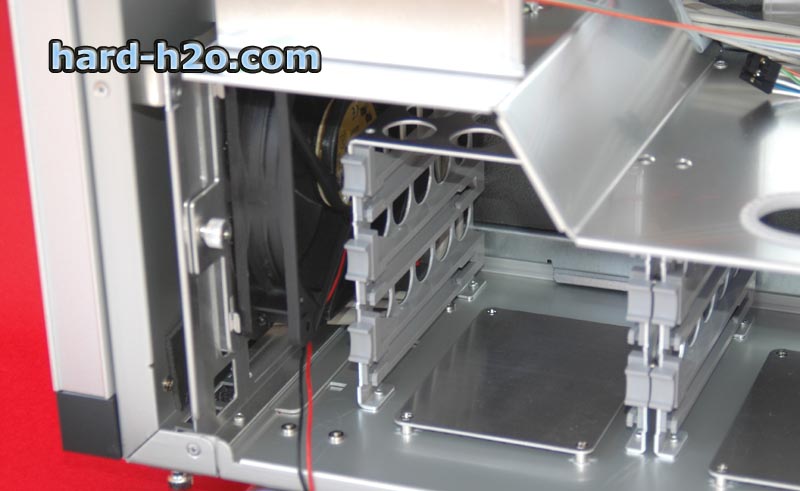

| En la parte inferior de la torres se encuentran los soportes para los discos duros. Tiene para un total de 6 discos duros. | Podemos apreciar el ventilador de 12cm del frontal, su colocación hace que los discos estén muy bien refrigerados. |
 |
| Los tornillos así como todos los complementos de la torre vienen en una pequeña caja de cartón que se encuentra pegada en la parte inferior de la torre. |
Producto cedido por YAP, S.L.
Volver al índice de los reviews
Producto cedido por YAP, S.L.
Montaje
 |  |

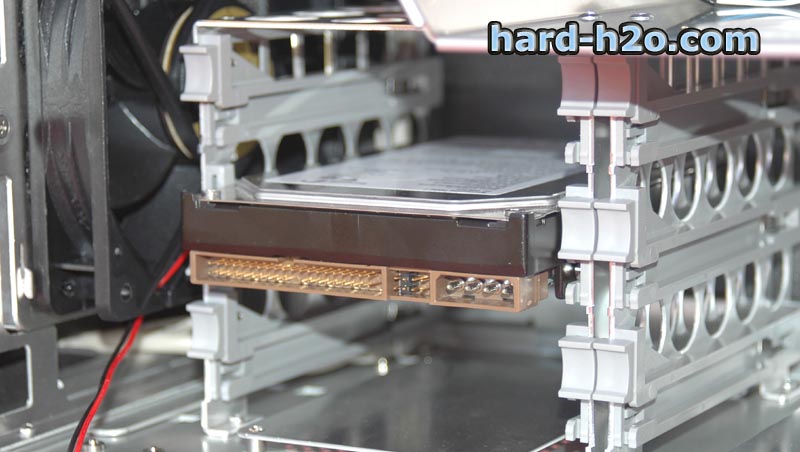

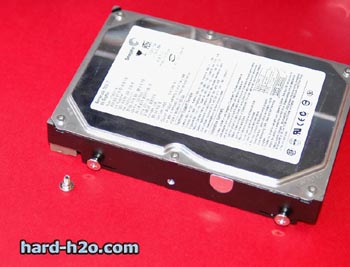

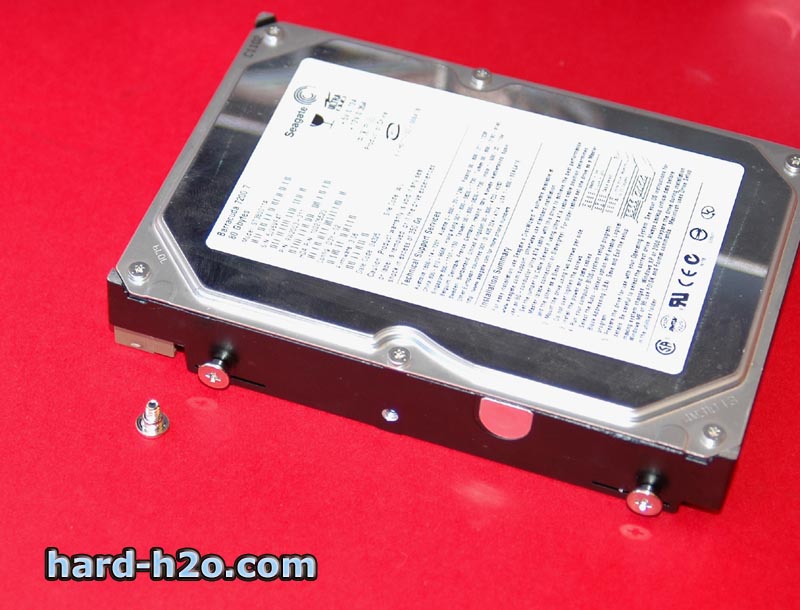

| Vamos a comenzar el montaje. Empezamos por montar los soportes en los discos. Son unos simples tornillos que dejan un hueco entre la cabeza y el HD. | Una vez que tenemos los soportes colocamos el disco en su lugar. Sólo es necesarios presionar. |
 |  |

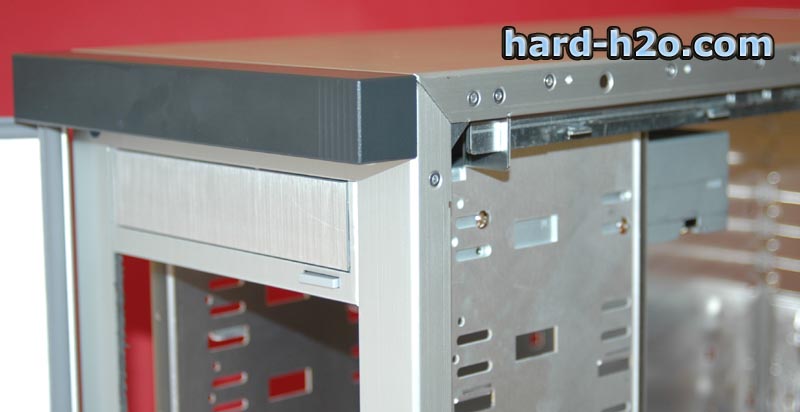

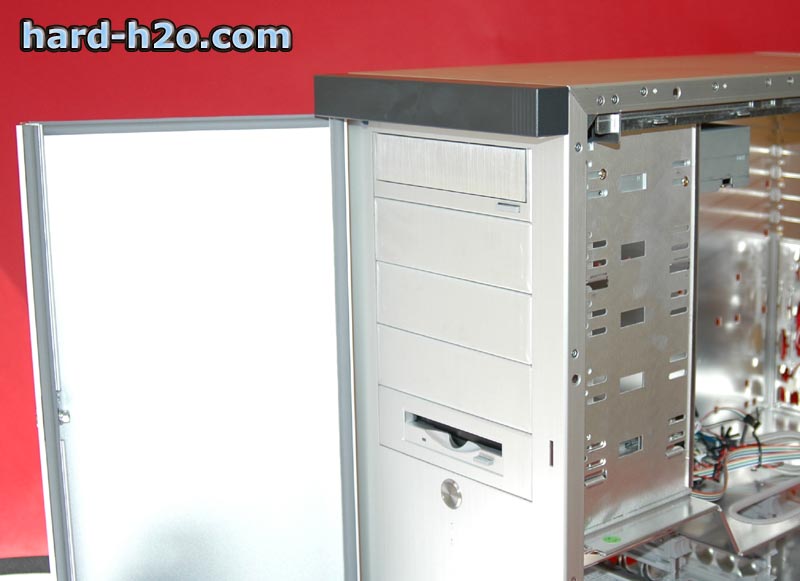

| Abrimos la puerta y sacamos todas las tapas de las bahías, esto es más por comodidad a la hora de colocar las unidades que por necesidad. Todas las bahías salen por la parte inferior. | Para colocar la unidad primero colocamos el frontal de aluminio, para que la unidad no desentone con el resto de la torre. |
 |  |

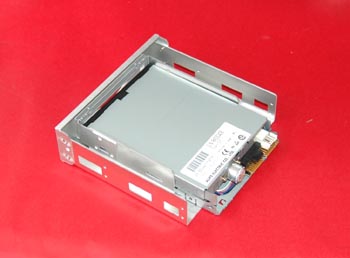

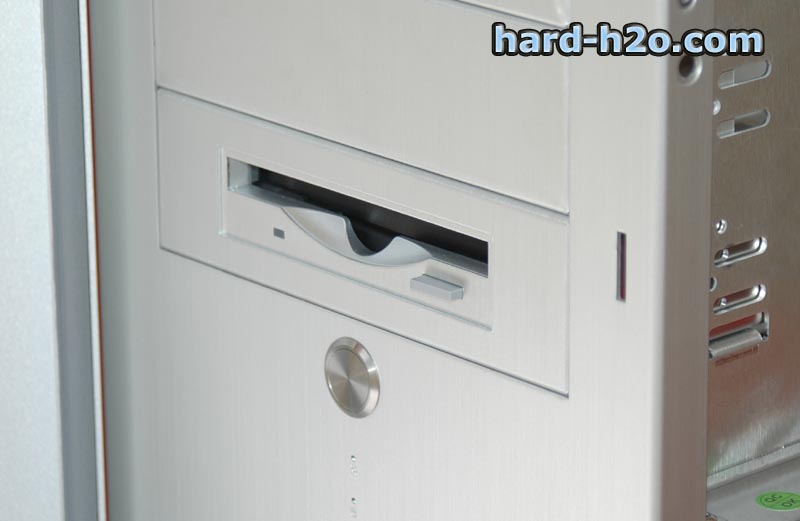

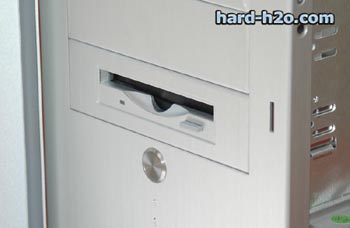

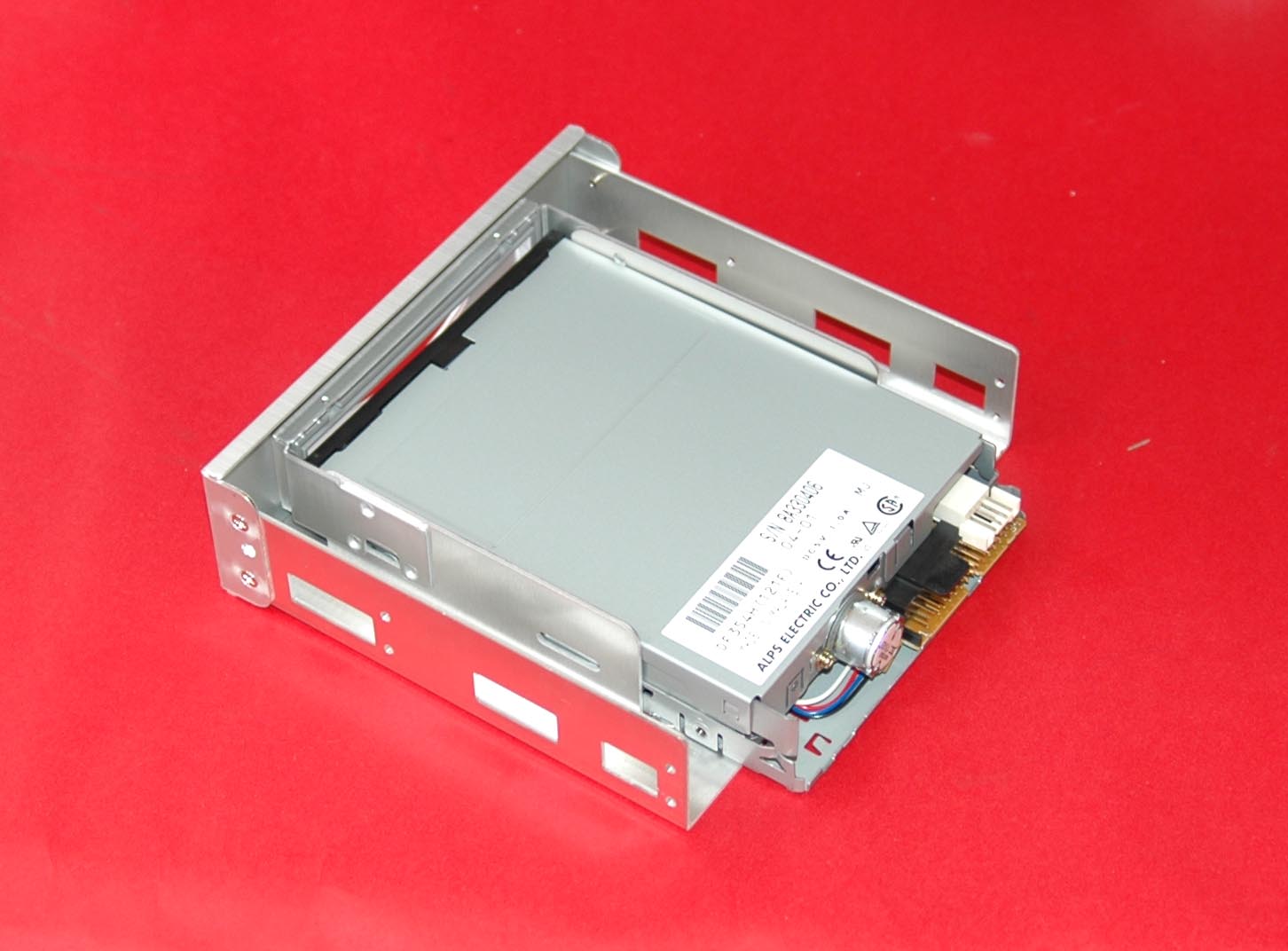

| El frontal de la disquetera es del tamaño de una unidad de 5.25, con lo cual colocamos dentro del adaptador la disquetera y la atornillamos. | La fijamos en su lugar mediante los tornillos. Vemos que no desentona nada. |
 |  |

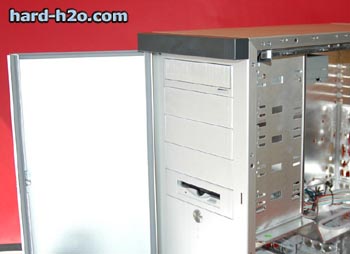

| Una vez que ya hemos montado todas las unidades colocamos el resto de las tapas de las bahías. Este es el aspecto del frontal una vez montado. | Colocar la fuente es ligeramente más laborioso pero igual de sencillo, primero introducimos la fuente, pero la dejamos ligeramente fuera. |
 |  |

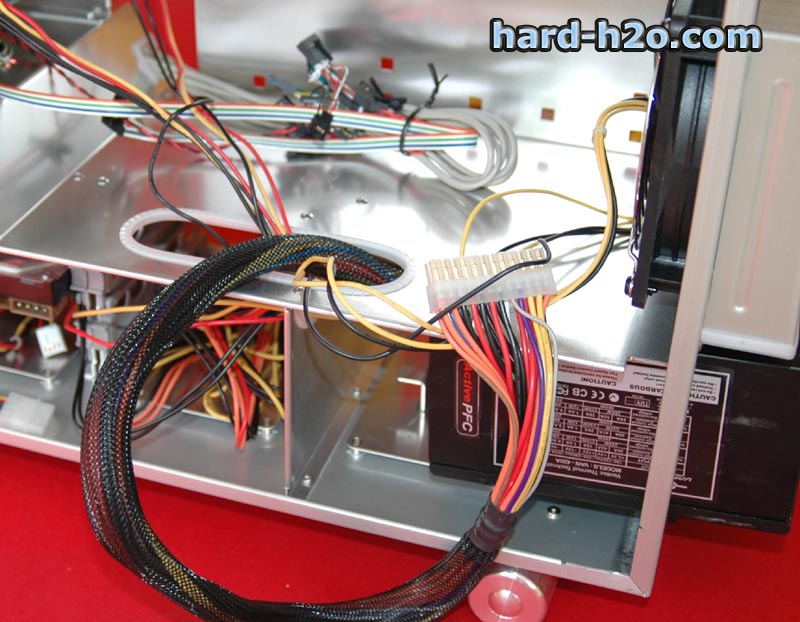

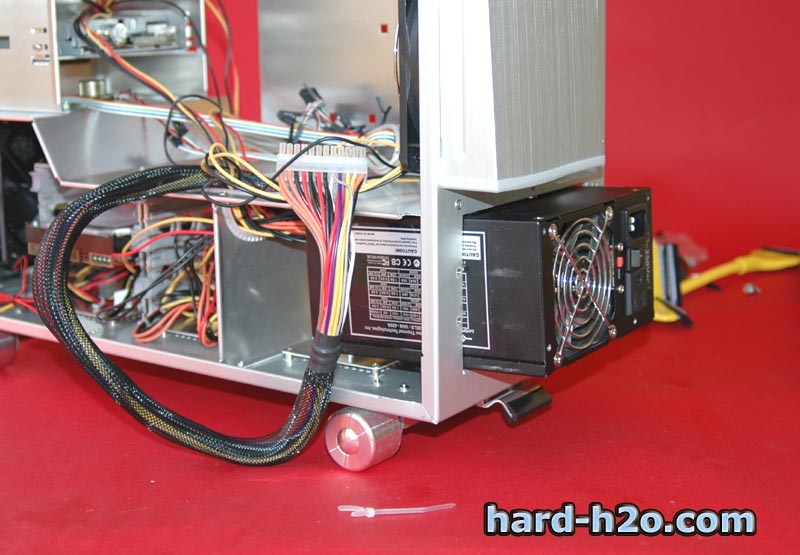

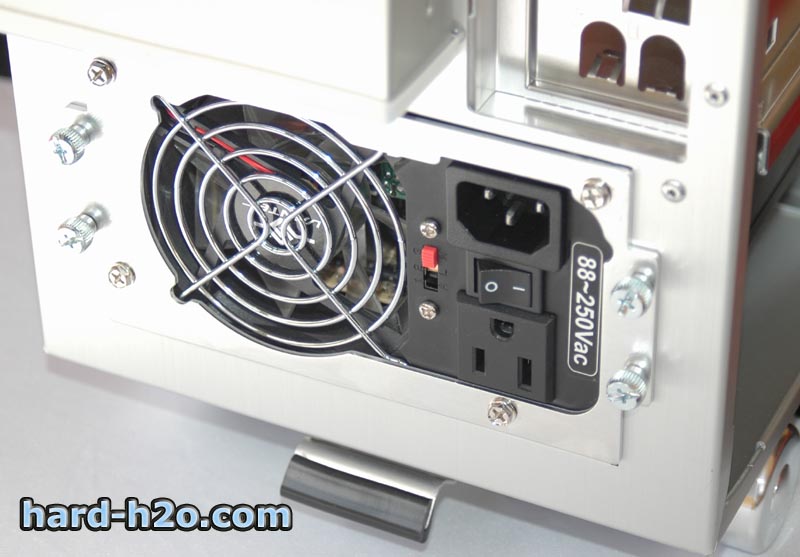

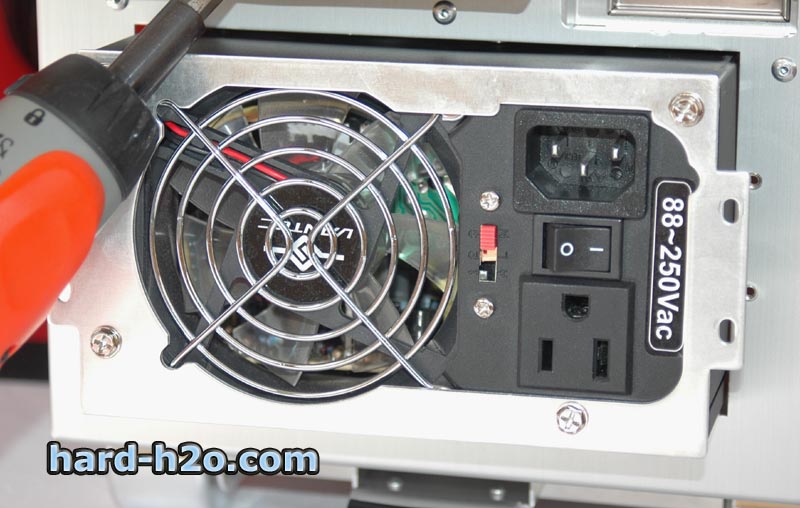

| Pasamos los cables por las aberturas destinadas para ello procurando dejar los cables que vamos a necesitar en las zonas correctas. | En la parte posterior de la fuente atornillamos la placa soporte, que anteriormente habremos sacado para permitirnos el paso de la fuente. |
 |  |

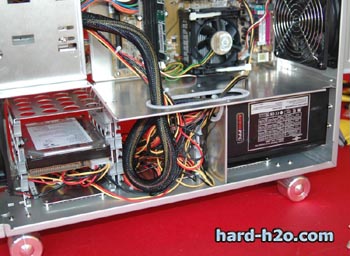

| Fijamos la fuente y el soporte mediante los tornillos manuales. destinados a ello. | Aquí podemos ver la posición de la fuente dentro de la torre. Los ventiladores cuentan con espacio para respirar y poder ventilar la torre perfectamente. |
 |  |

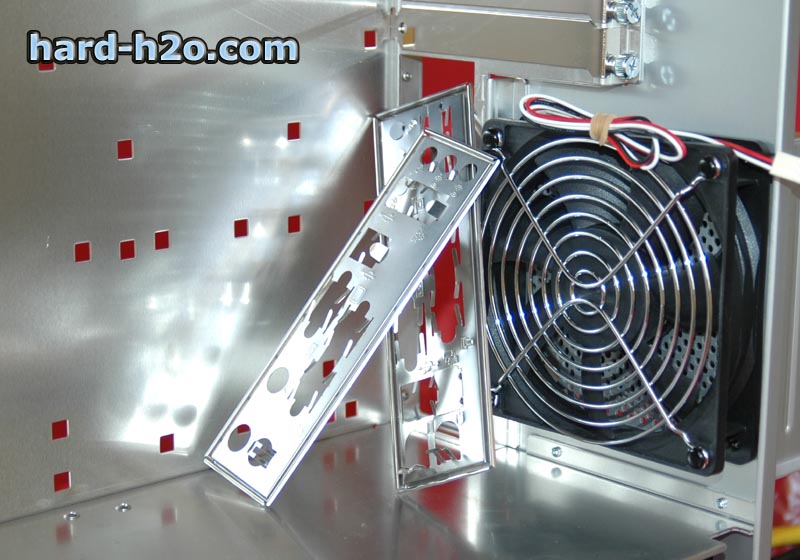

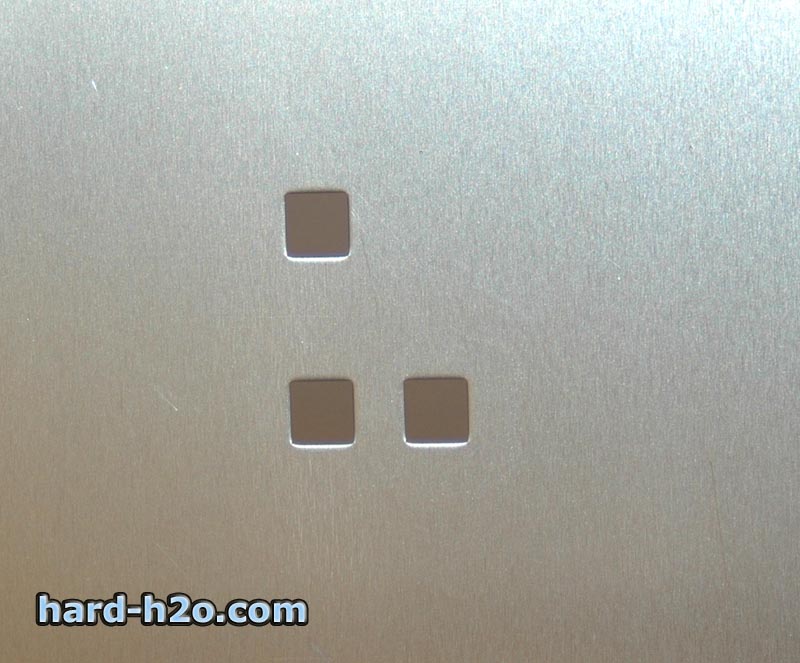

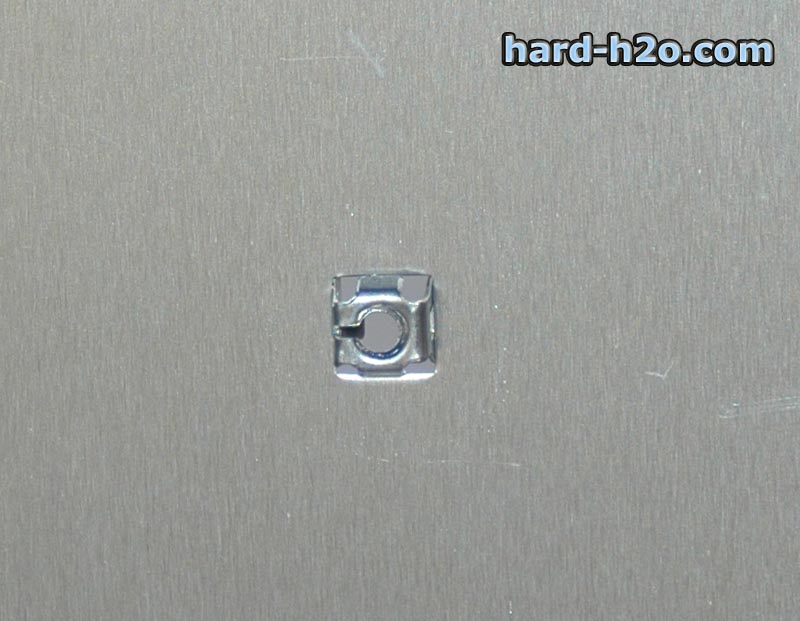

| Quitamos la tapa de los puerto para colocar la que corresponda a la placa que queremos montar. | Estos huecos que vemos son para poder ajustar los soportes de los tornillos a los diferentes tamaños de placas. |
 |  |

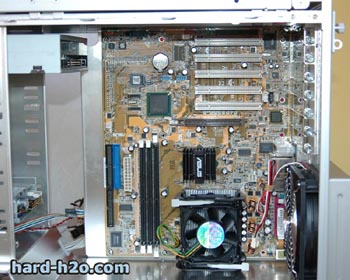

| Éstos son los soportes y este es el aspecto que debe tener una vez colocados. | Situamos la placa, hacer notar que en esta torre la placa esta situada cabeza abajo, es decir, al revés de lo que estamos acostumbrados. |
 |  |

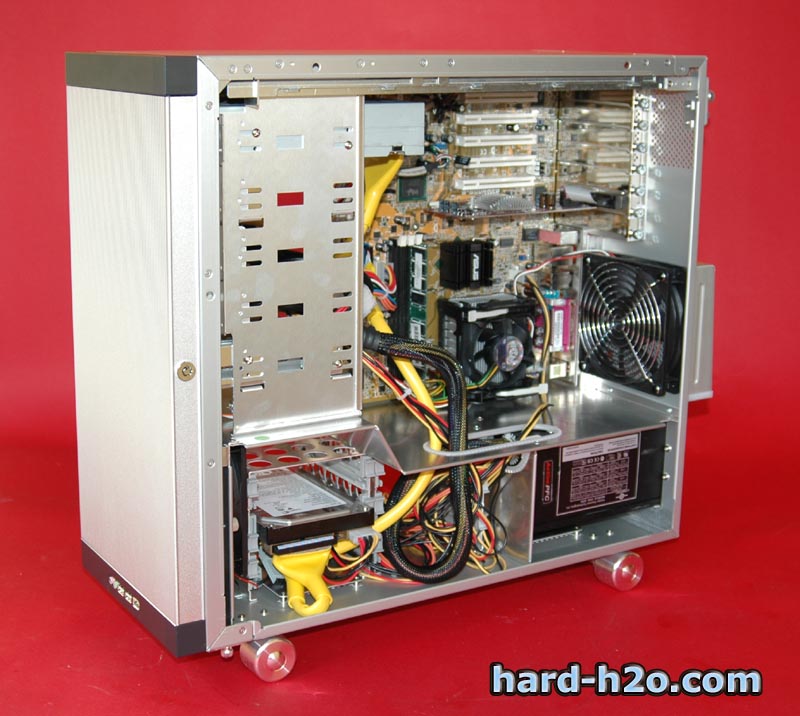

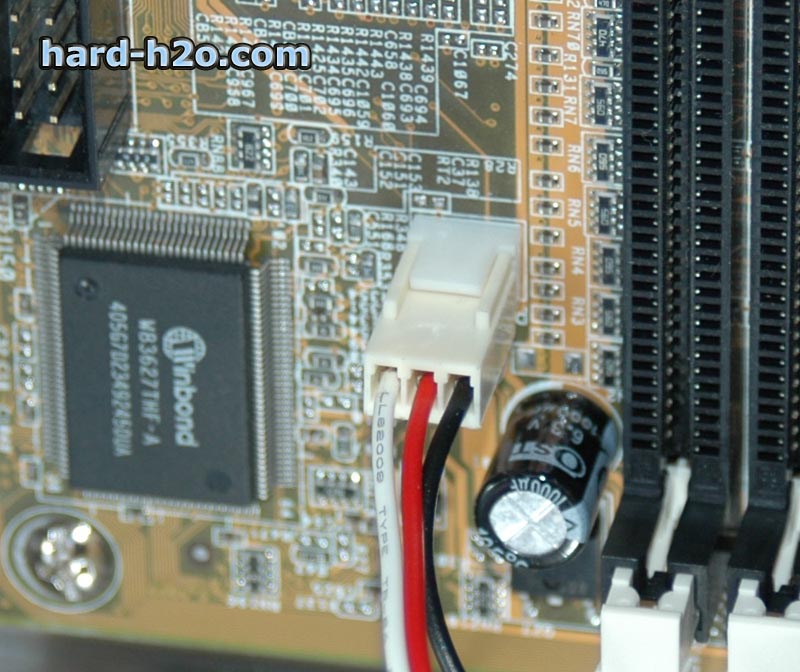

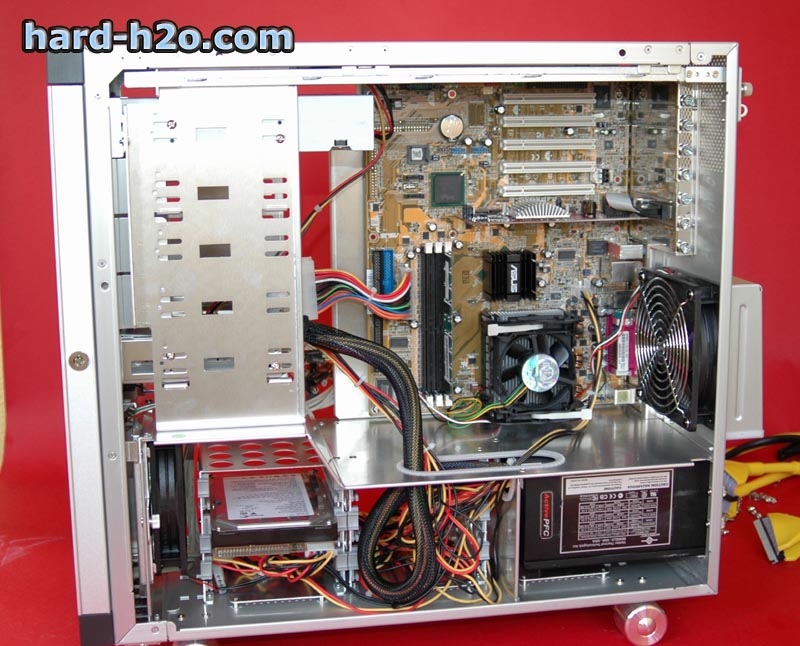

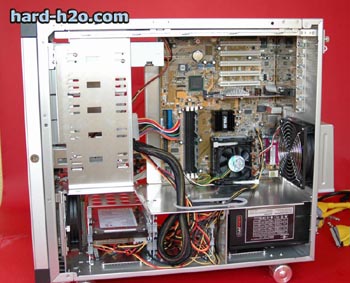

| Pinchamos los conectores de los ventiladores a la placa. | Este es el aspecto del equipo una vez montado, vemos que la distribución de los componentes es muy limpia y queda muy espaciada. |
 |  |

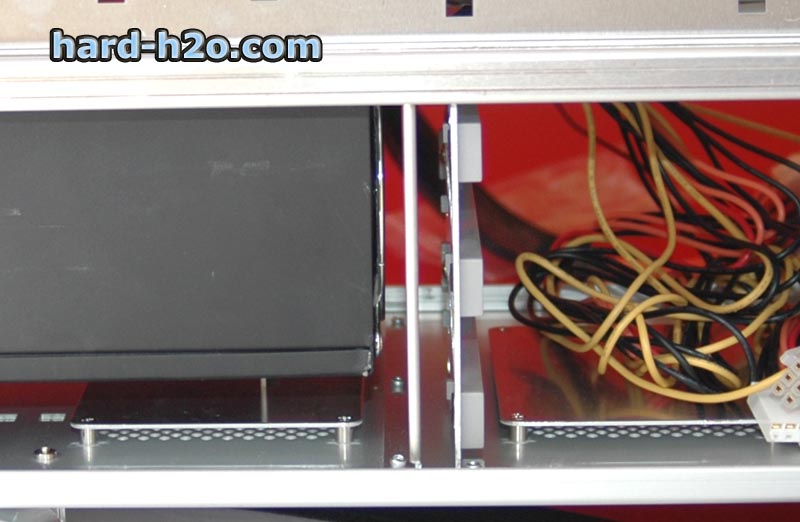

| Aprovechamos uno de los bancos de discos para meter los cables que nos sobraban para que no estorben al resto de la caja. | Colocamos los conectores de power, reset, etc.. |
 |  |

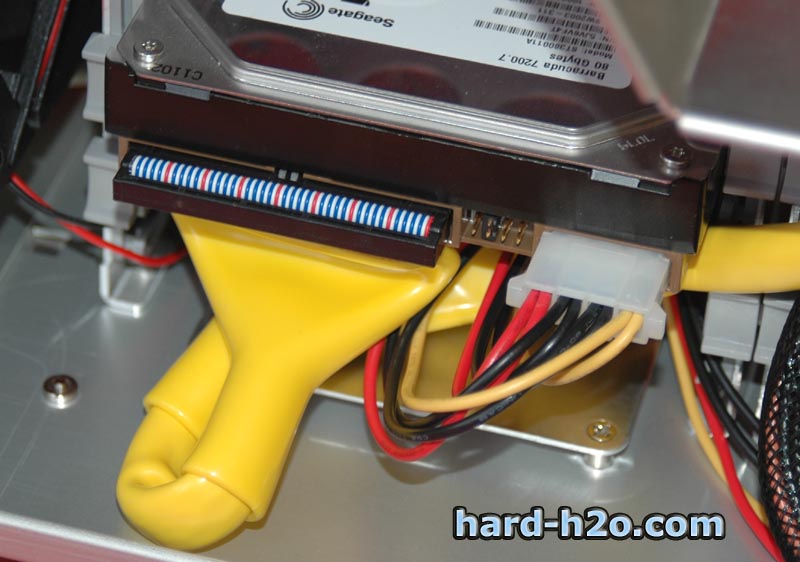

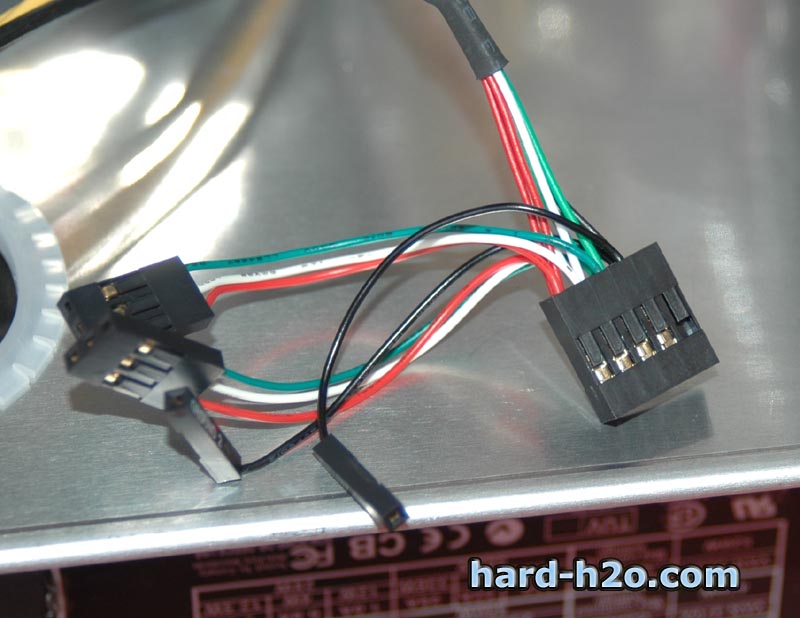

| Conectamos el cable IDE al disco duro. | Este es el cable de los puerto frontales. |
 |

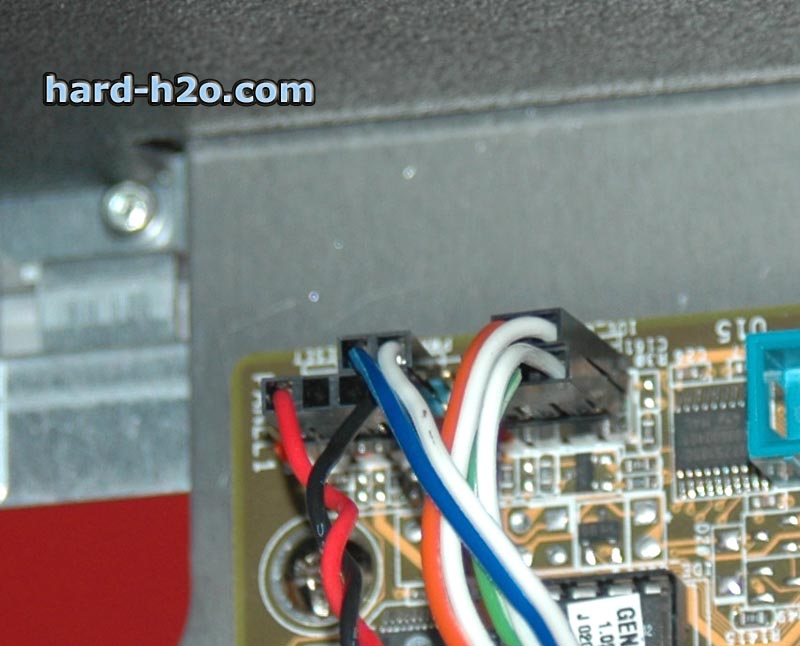

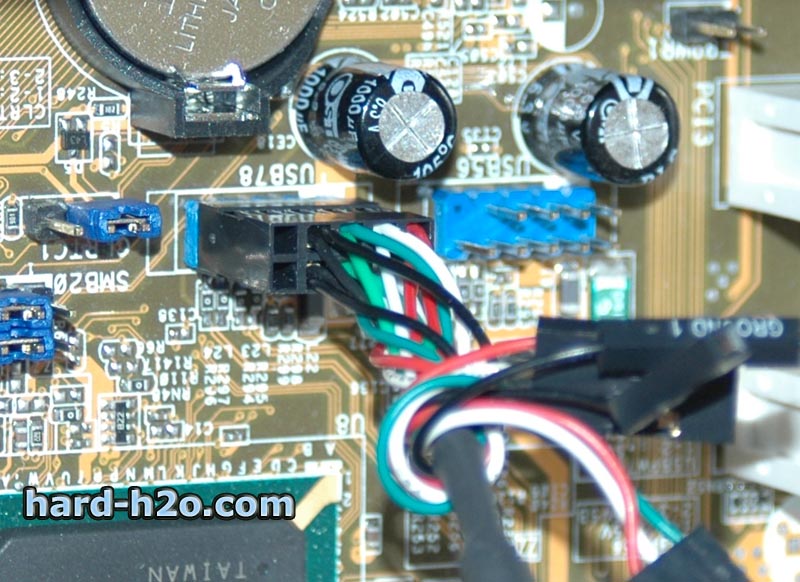

| Lo conectamos a la placa para poder usar los USB frontales. |
 |  |

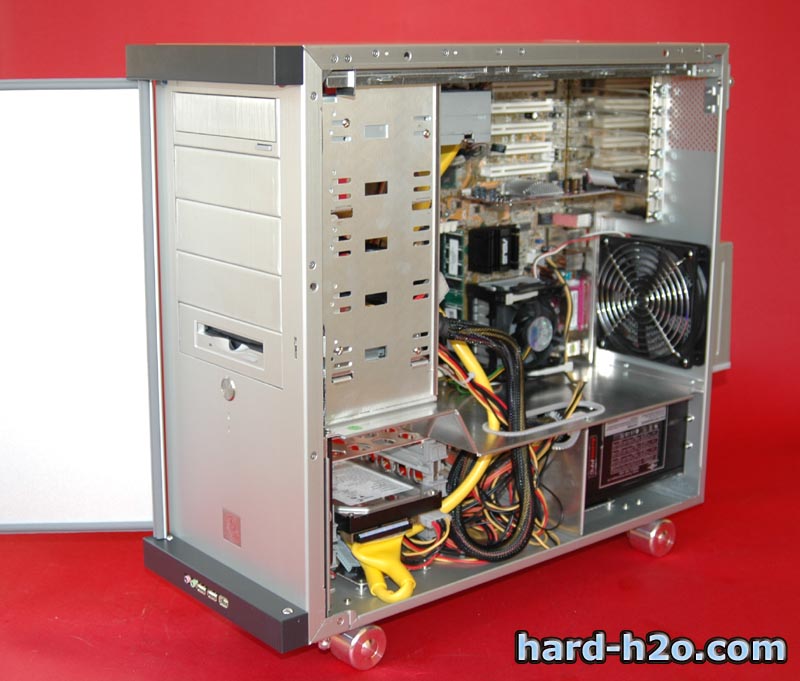

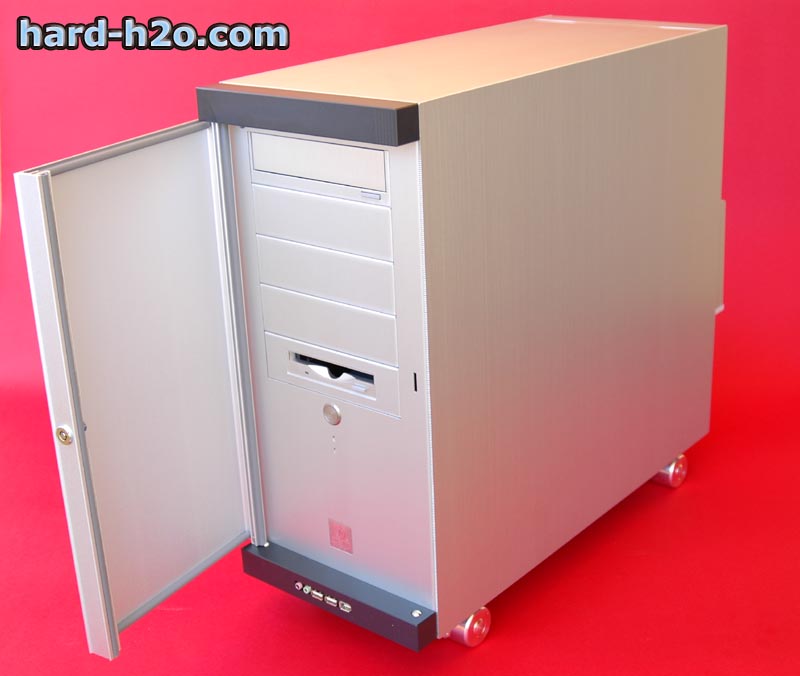

| Este es el aspecto de la torre una vez montados todos los dispositivos, hay que tener en cuenta que Lian Li tiene disponibles kits de ventana. | Aquí podemos ver el efecto pero con la puerta abierta. Destacamos la uniformidad del frontal. |
 |  |

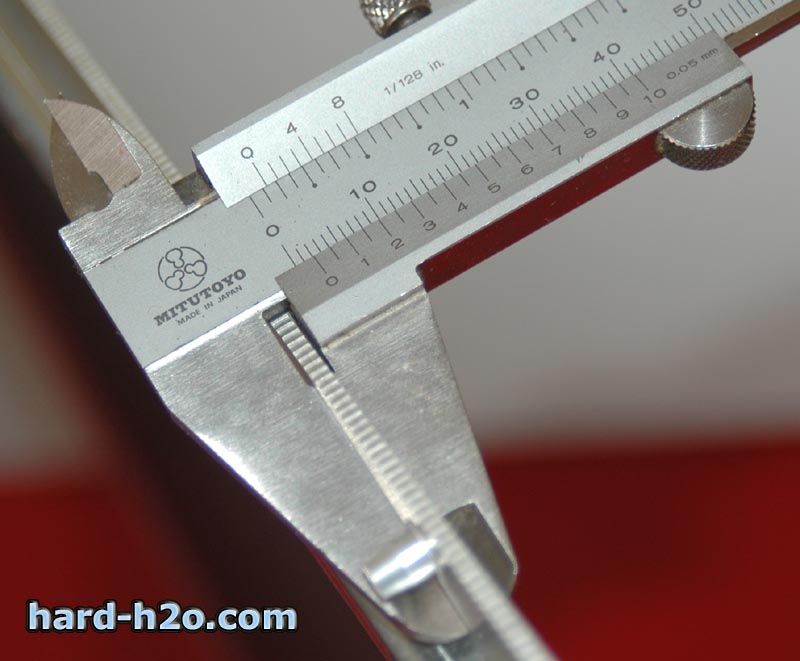

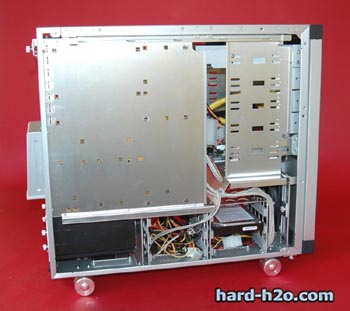

| En otro lado de la torre se ve igual de limpio. El manual tiene una errata, según este la bandeja de la placa es extraíble, y realmente no lo es. | El lateral tiene un grosor de 2mm, mas que suficiente para que no se estropee con facilidad. |
 |  |

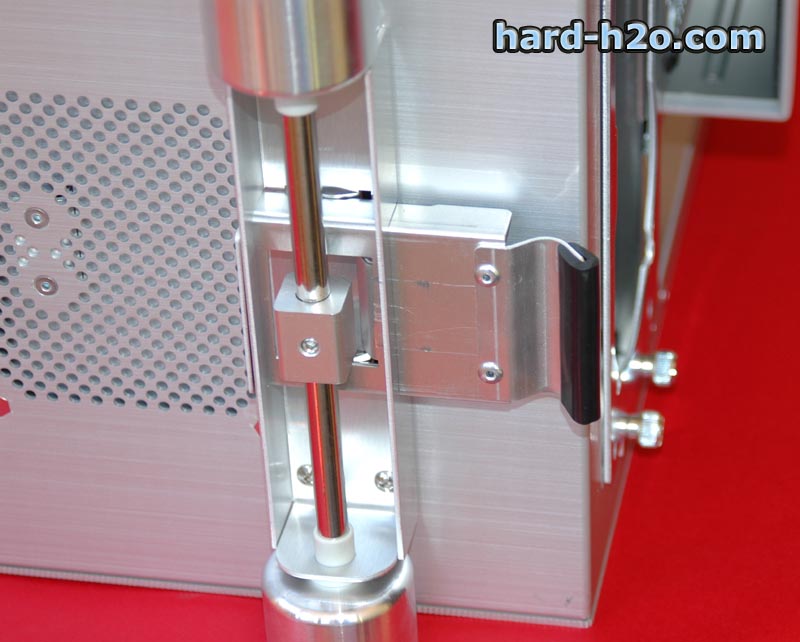

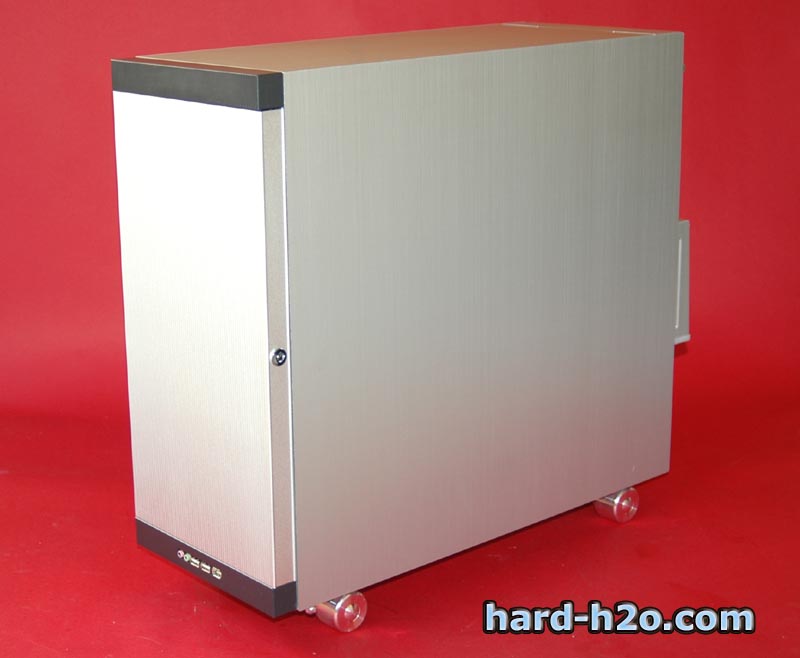

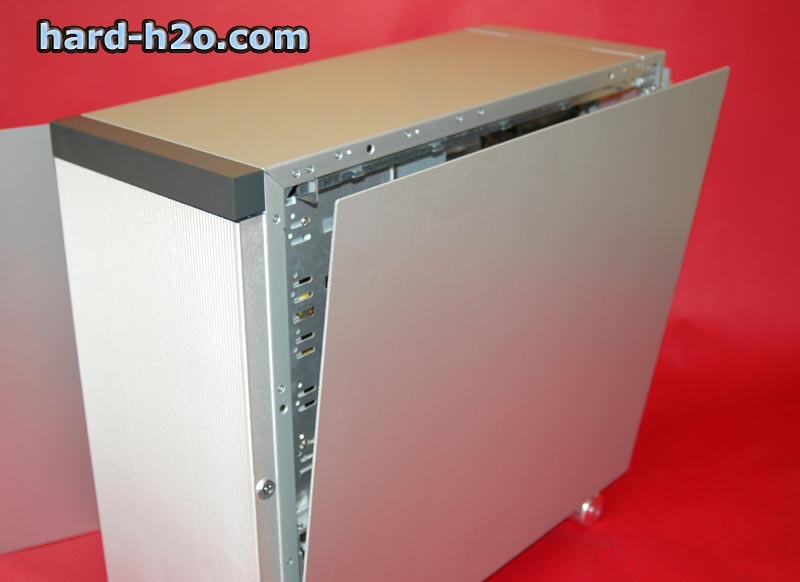

| Al tirar de los soportes traseros, los laterales caen hasta esta posición, para colocarlos basta ponerlos igual. | El aspecto de la torre cerrada es el mas clásico de un servidor. |
 |  |

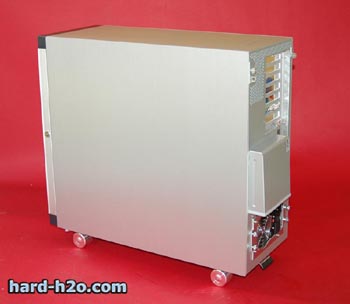

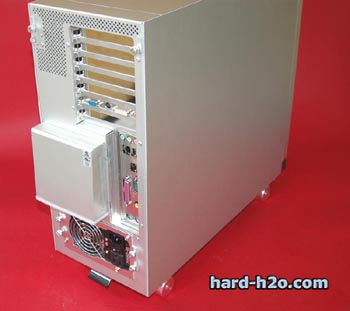

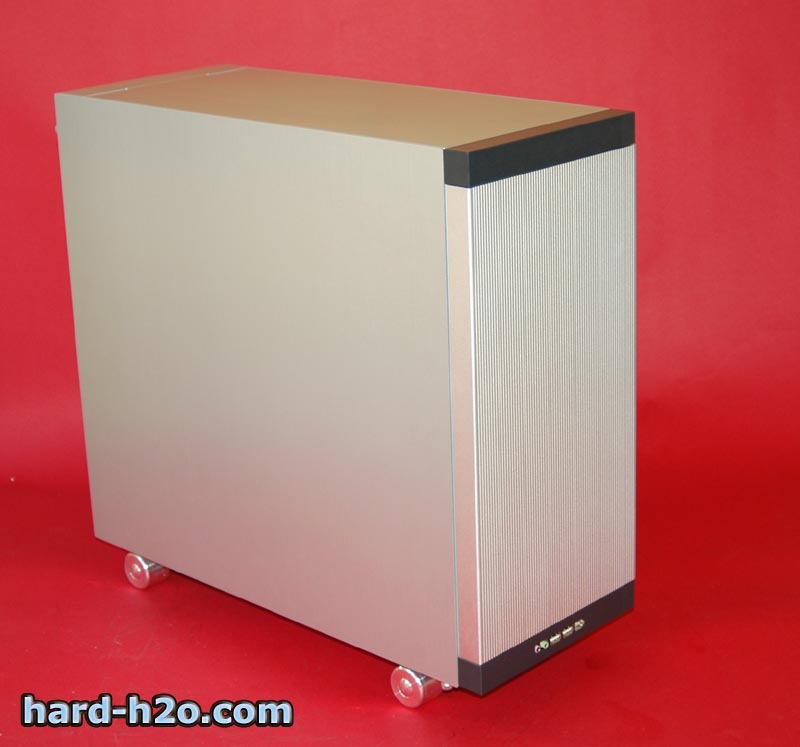

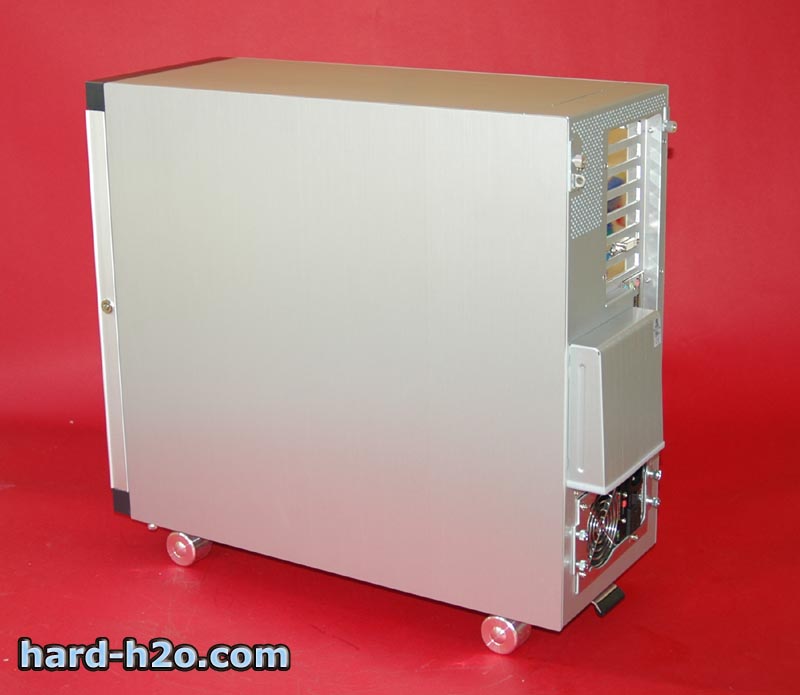

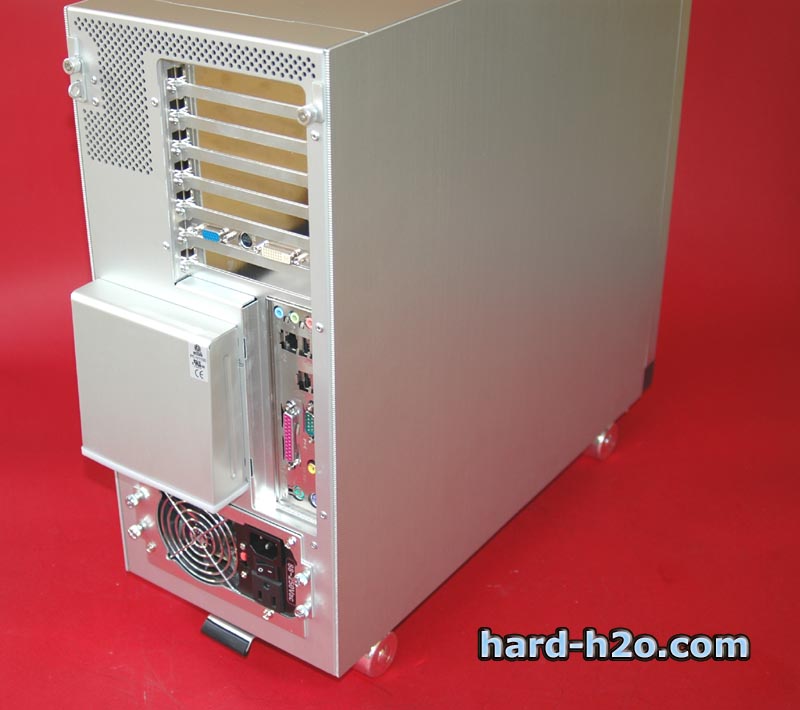

| Visto desde el otro lateral ni siquiera se aprecia que la puerta se cierre con llave. | Una visión desde atrás nos muestra lo atípica que es esta torre. |
 |  |

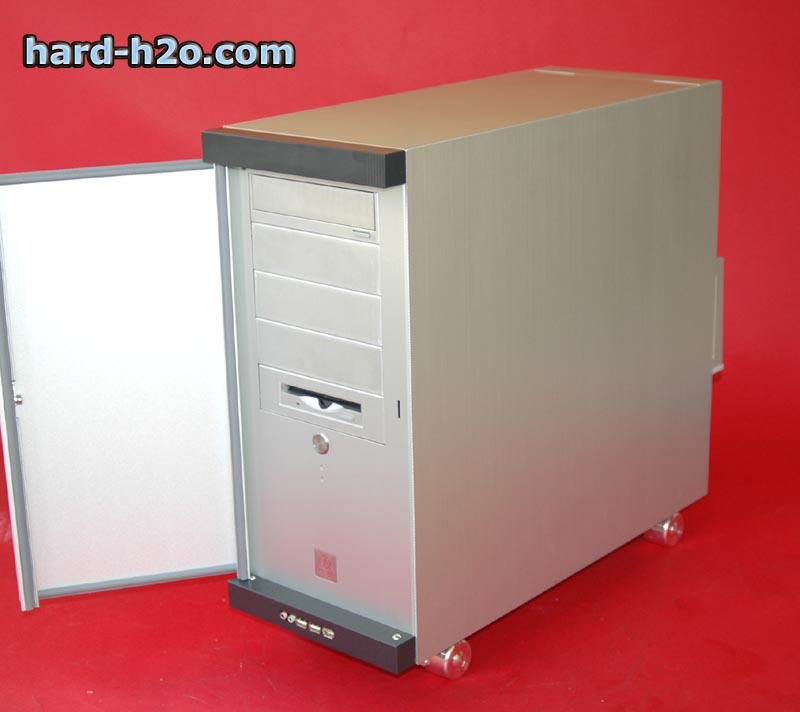

| Visto mas de cerca su diseño no deja de sorprendernos por lo poco acostumbrados que estamos a el. | Una vez abrimos la puerta siempre nos impacta que el conjunto es completamente estético. |
 |  |

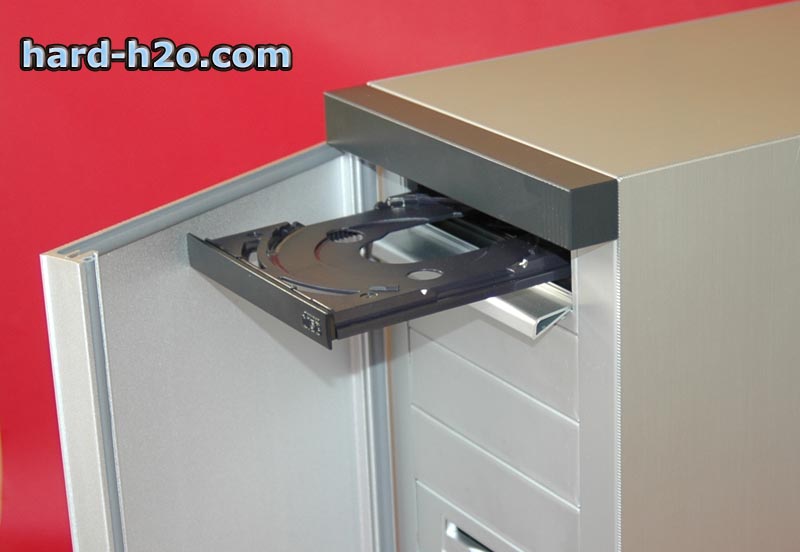

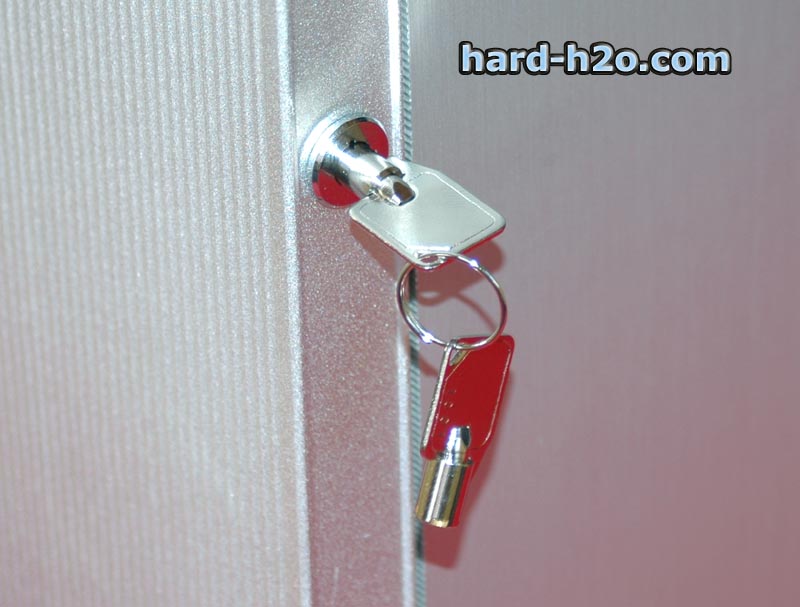

| Al abrir la bandeja de la unidad esta empuja la puerta del frontal y la abre. | La torre se suministra con dos llaves de forma que si perdemos una tengamos otra de repuesto. |
 |  |

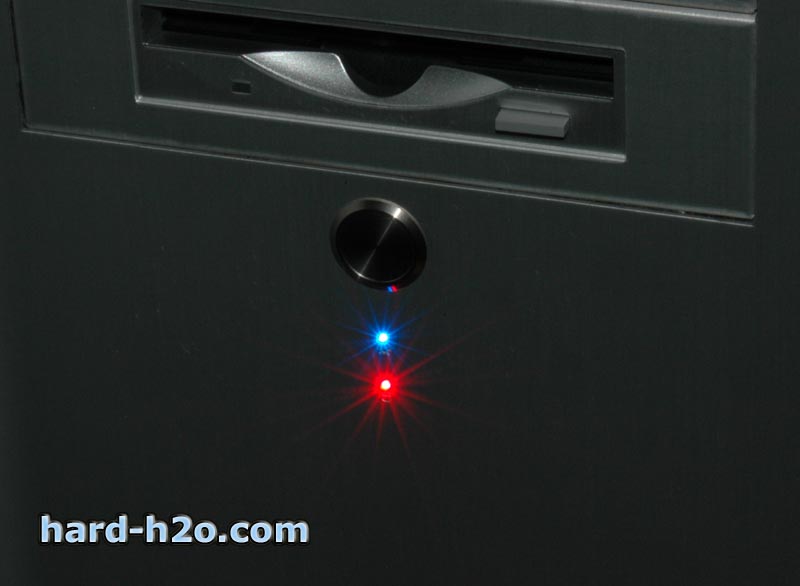

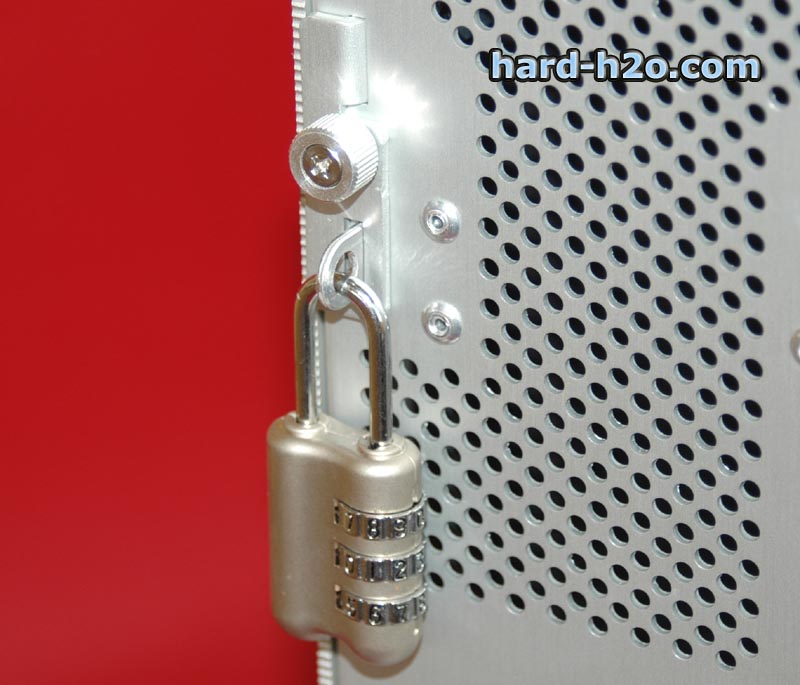

| Un detalle a agradecer el hecho de poder poner un candado en el sistema de apertura ya que si somos asiduos a las partys evitaremos que nadie abra nuestro equipo. | Con la luz apagado podemos apreciar el efecto de los LEDs de actividad. |
Conclusión:
| | |
| - Distribución innovadora y atrevida. | - Nada |
| - Gran relación ruido/refrigeración (espuma aislante, ventiladores 120mm, aluminio) | |
| - Construcción en aluminio. | |
| - Sistemas de cierre de puerta y torre. | |
| - Cantidad de bahías. Frontales CD y Floppy de aluminio. |
Debido a la extraña idea del fabricante de colocar la placa del revés, la caja nos dio una impresión equivocada; posteriormente pudimos comprobar la enorme calidad de la torre así como la perfección de sus acabados y a la increíble cantidad de ideas nuevas que han aportado los ingenieros de Lian-Li.. Aunque no estemos acostumbrados a la posición de la placa, la idea de refrigerar la torre en tres zonas diferentes y la distribución organizada de todos los componentes, tanto el montaje como el rendimiento fueron sensacionales. Esta caja tiene un precio sensiblemente superior al resto de las cajas, pero está más que justificado en un producto de calidad y acabado sobresaliente.
Es de agradecer por parte de Lian-Li la preocupación por que su producto sea totalmente silencioso, así como su diseño pensado para llevar la disipación de calor mediante aire hasta el mayor nivel posible, todo esto sin dejar de lado el estilo elegante y sobrio que ha hecho famoso al fabricante.
