Caja Excalibur
· Análisis: | B-man | · Fotos y montaje: | Franzol |
· Publicado por: | Franzol | · Fecha: | 12/06/05 |
Producto cedido por Atlas Informática
Atlas informática nos cede la caja Excalibur perteneciente al segmento medio del sector de diseño modder. Esta caja sigue la tendencia actual de muchos fabricantes, como NZXT, a hacer frontales espectaculares sobre cajas con un mismo chasis. Para la refrigeración, se basa en ventiladores de 120mm tanto detrás como delante, así como uno de 80mm en la ventana lateral. El fabricante nos informa también de que el acabado de la pintura se asemeja al pulido que recibe la pintura de automoción.
Especificaciones del producto:
| Construcción | Metálica, con frontal en plástico |
| Dimensiones | Ancho: 200mm; Alto: 440; Profundo: 500mm |
| Bahías disponibles 5.25' | 4, visibles |
| Bahías disponibles 3.5' | 6, 2 visibles y 4 ocultas |
| Puertos frontales | Audio in/out, USB 2.0 (2 puertos), Firewire (1 puerto) |
| Accesorios incluidos | Thumbscrews en tapas laterales; ventiladores con LEDs en frontal y trasera de 120mm, ventilador lateral de 80mm; fuente de alimentación de 480w |
Presentación y vista en detalle:
 |  |

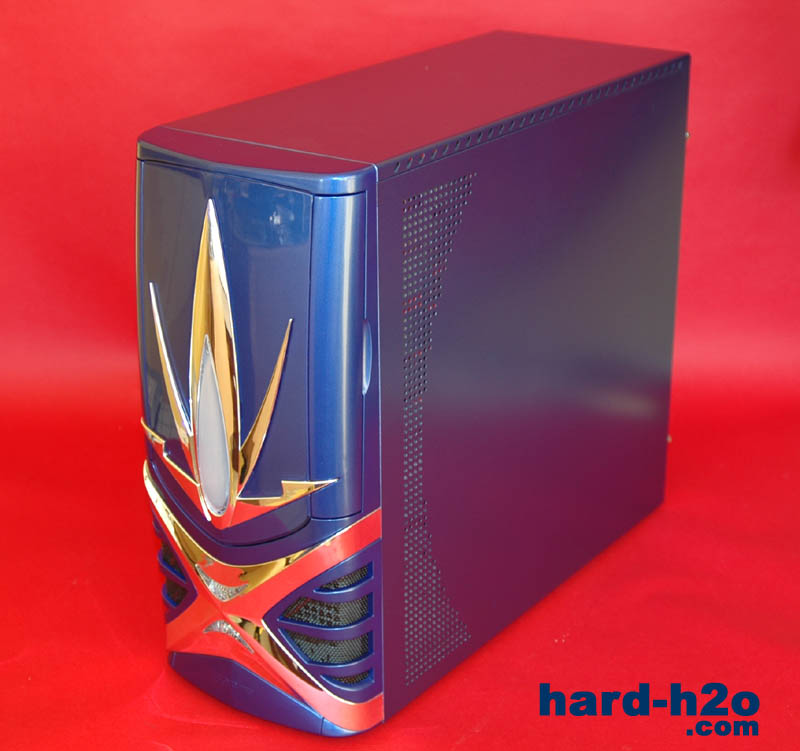

| La unidad recibida tiene un embalaje con un colorido motivo artístico acerca de su nombre, la archiconocida espada Excalibur. El sistema de protección de la caja, similar al de casi todas las cajas. | Extraemos la caja del embalaje, y retiramos los plásticos y corchos de protección. La caja presenta un aspecto exterior muy bueno, el acabado de su pintura resalta enseguida; se puede apreciar en los brillos del lateral. |
 |  |

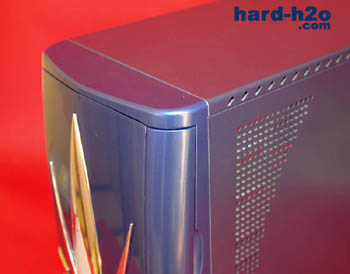

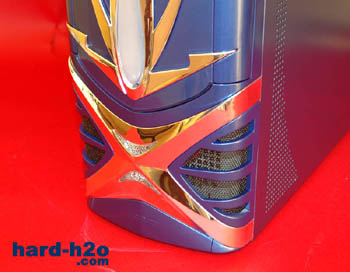

| Aún mejor es el acabado de la pintura que ha recibido el plástico del frontal, su acabado es casi "espejo", tomando la terminología de los bloques de refrigeración. Vemos que los ajustes entre piezas son correctos, sin presentar ninguna anomalía visible. | La parte inferior del frontal tiene aberturas a los lados para la aspiración de aire por parte del ventilador que se encargará de refrigerar nuestros discos duros. Están perfectamente integradas en el motivo del frontal. |
 |  |

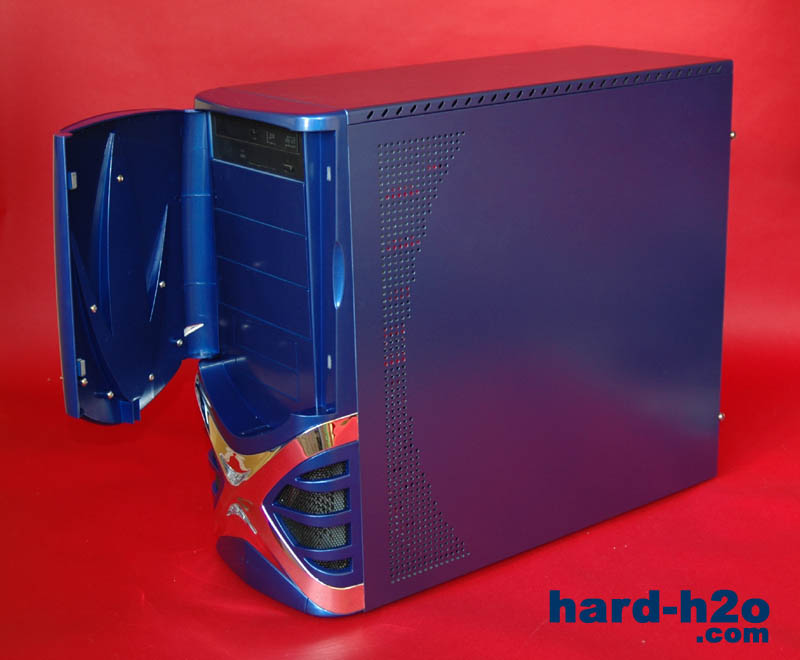

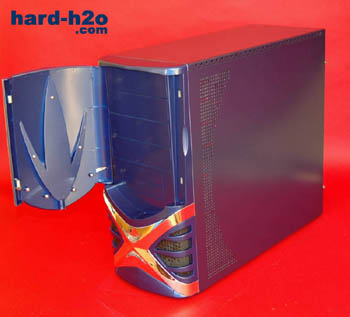

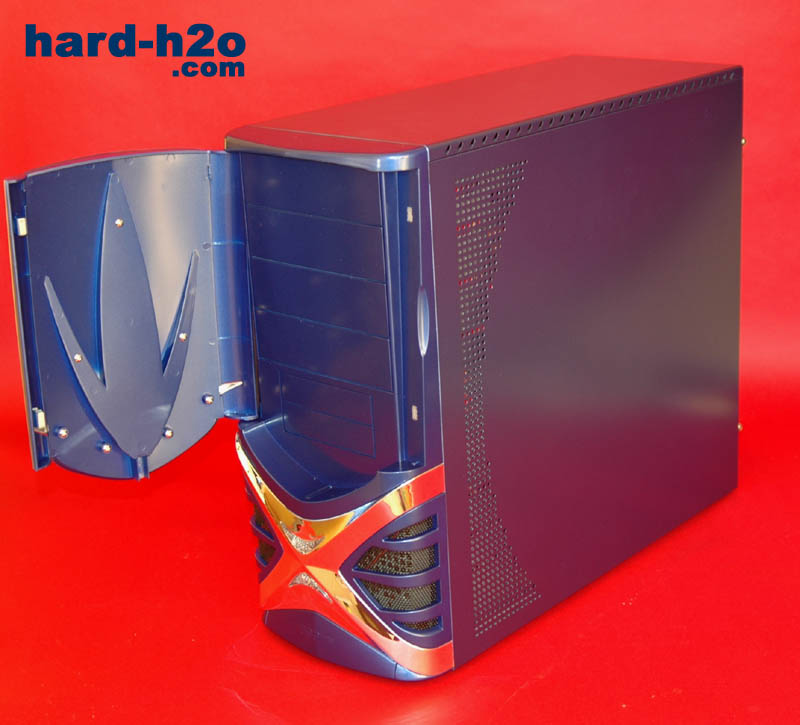

| Tras abrir la tapa frontal, la cual se sujeta mediante imanes, se pueden observar las cuatro bahías de 5.25', así como dos de 3.5'. La cruz frontal es de color plata espejo, la cual está reflejando el color rojo de nuestro fondo. | La parte trasera de la caja tiene algo incómodo a la hora de modear: la rejilla del ventilador trasero de 120mm posee un escalón que la divide verticalmente, lo cual es un verdadero hándicap a la hora de instalar una rejilla personalizada. |
 |  |

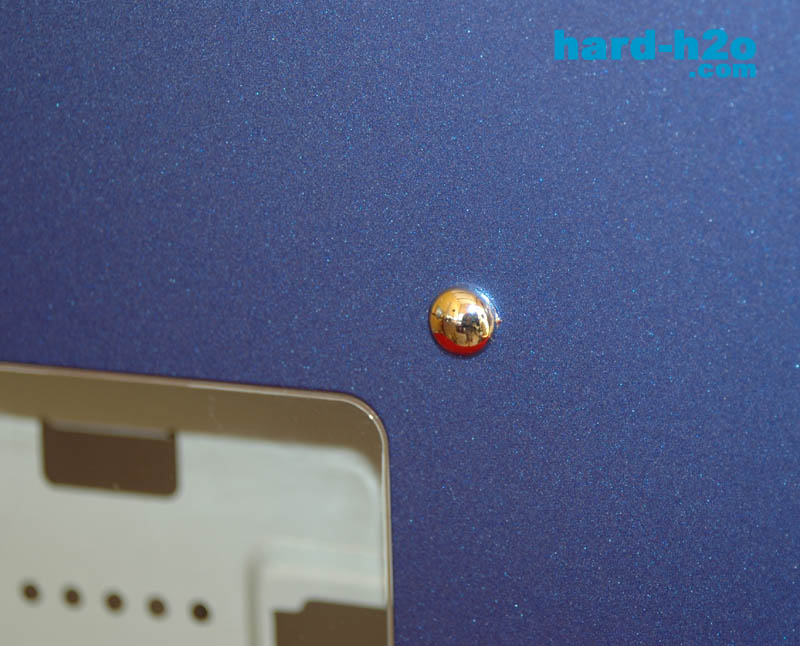

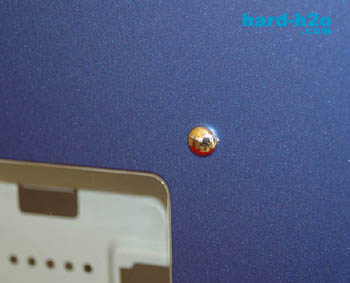

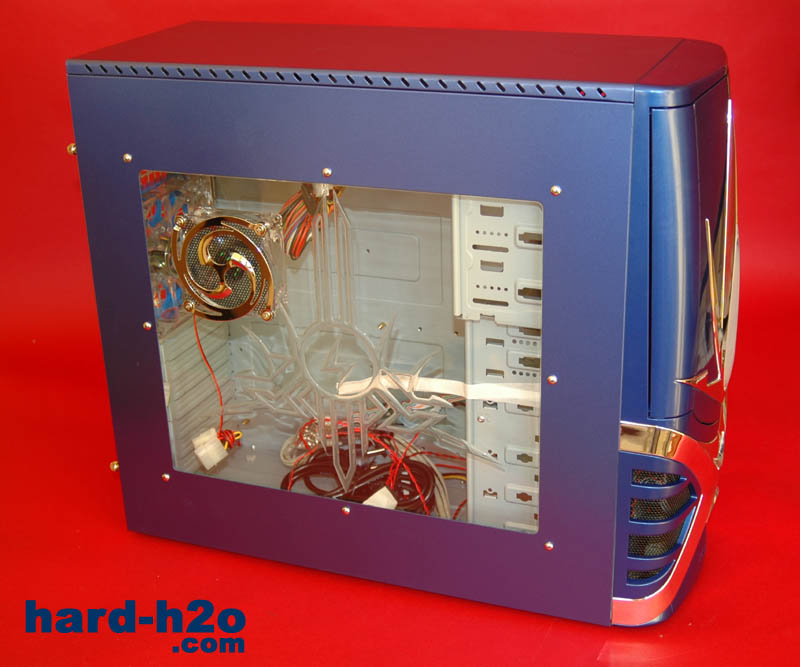

| El lateral de la caja incorpora una ventana acrílica personalizada, con un ventilador de 80mm incluido. La parte superior del chasis incorpora una serie de pequeños cortes diagonales para mejorar un poco la disipación del calor. Veremos más adelante cómo el motivo de la espada tallado en la ventana se ilumina gracias a unos LEDs. | La sujeción del metacrilato de la ventana viene embellecida con tapones cromados, pequeño detalle a su favor. |
 |  |

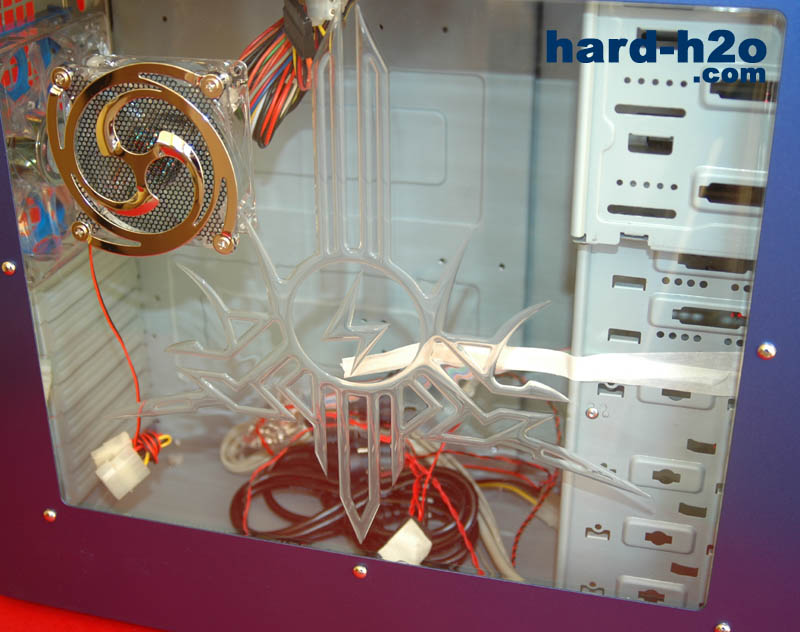

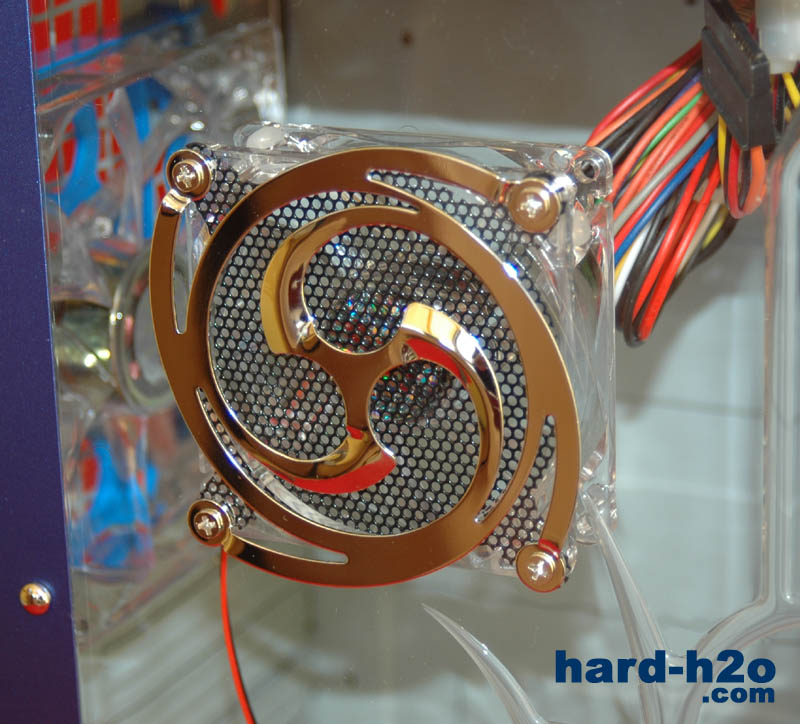

| Podemos observar con más precisión el diseño del motivo de la espada Excalibur en la ventana: si bien a plena luz del día no se aprecia con la misma nitidez que cuando se ilumina de noche. | El ventilador de 80mm incorporado en la ventana presenta rejilla antipolvo, así como una rejilla exterior con un diseño ya conocido por muchos de nuestros lectores. |
 |  |

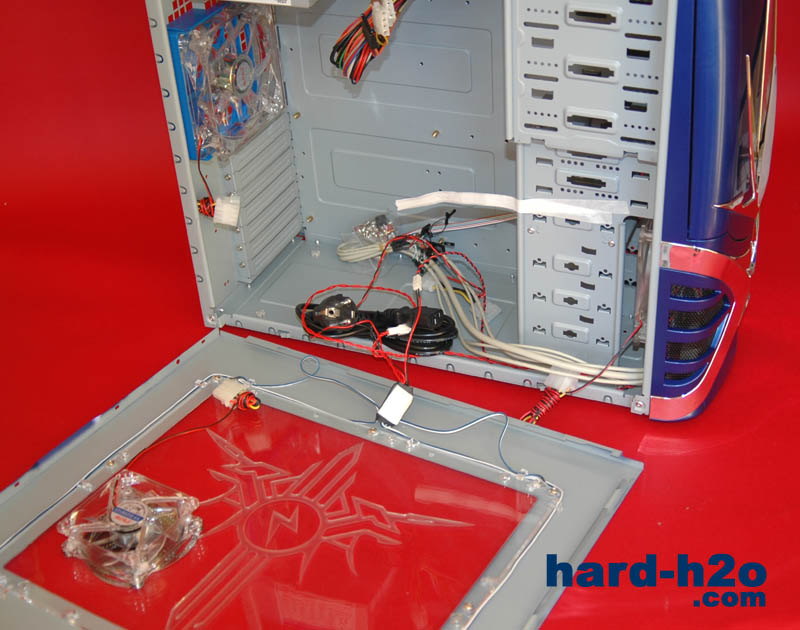

| Procedemos a abrir el lateral izquierdo de la caja. Podemos ver cómo el cableado que ilumina la ventana rodea su contorno hasta llegar a la base, así como las mangueras de los puertos frontales de la caja rodean a las bahías de 3.5' | El cableado de la ventana se presenta a primera vista algo aparatoso, si bien observaremos más adelante que dicho cableado no estorba a la hora de ensamblar o mantener nuestro equipo. |
 |  |

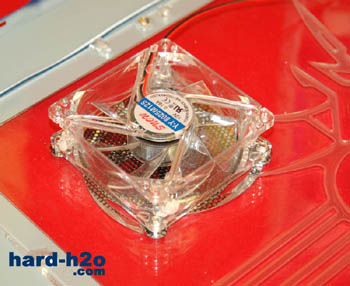

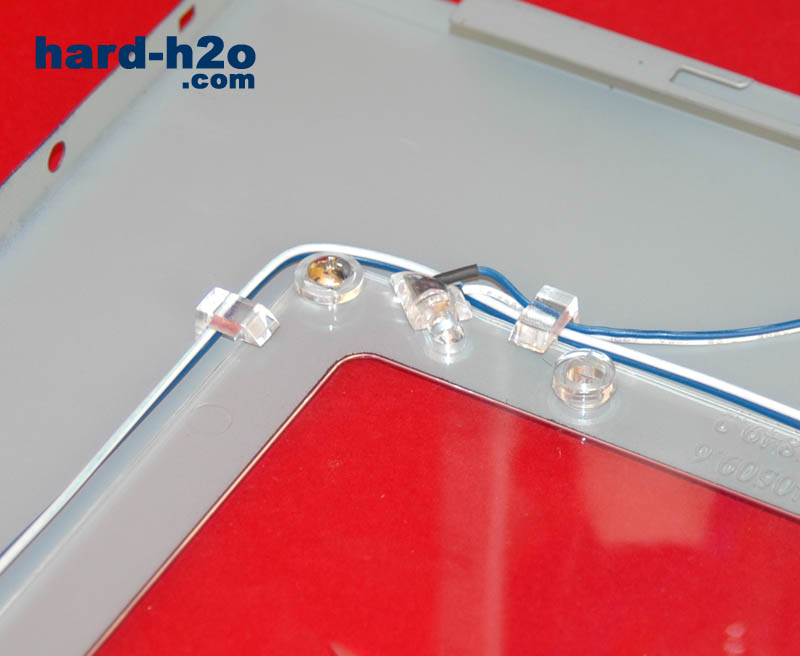

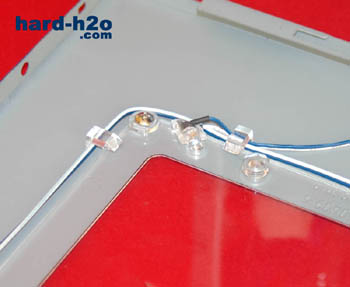

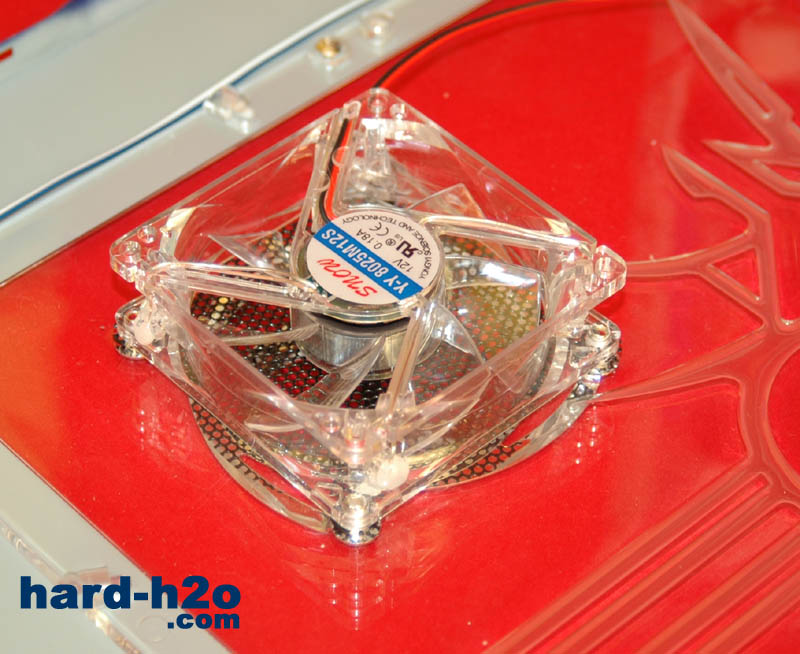

| El ventilador lateral incorporado por la caja viene iluminado con LEDs azules, lo cual contribuirá en la iluminación y la estética de la caja. Va alimentado a través de un molex estándar de 4 pines macho-hembra. | Detalle de la iluminación de la ventana: los LEDs aparecen incrustados en el borde del metacrilato, con unas guías para sujetar y mantener en orden los cables de los mismos. Podemos ver también el tornillo de sujeción de la ventana, el cual como vimos antes va tapado con un tapón cromado por fuera. |
 |  |

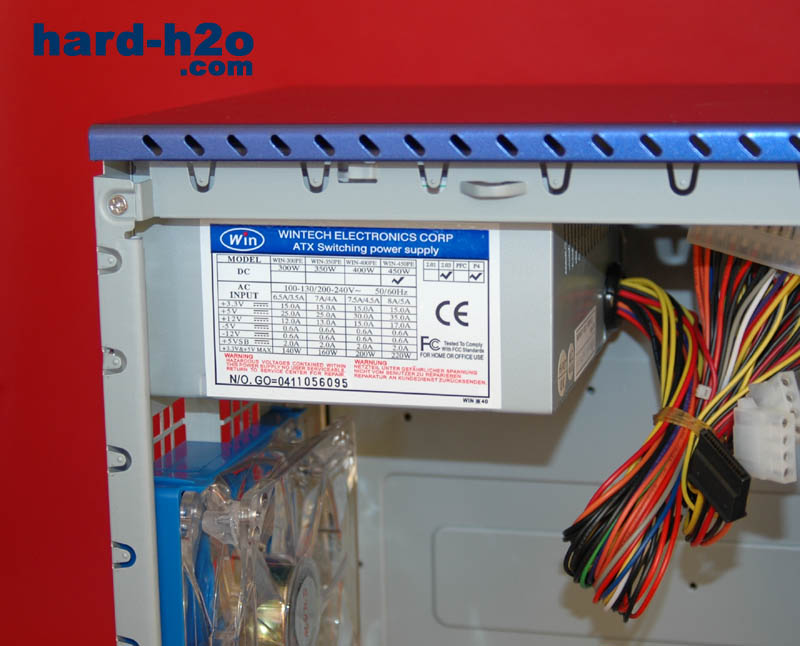

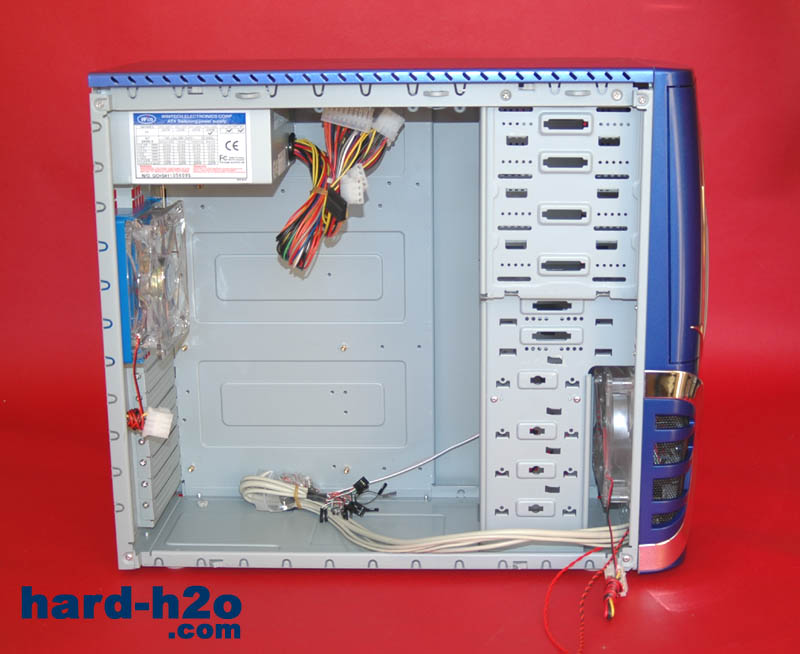

| Retiramos totalmente el lateral para centrarnos en el interior de la caja. A simple vista, podemos ver que no difiere en gran medida del diseño de la gran mayoría de las cajas semitorre del mercado. | La fuente que incluye Excalibur posee 480W de potencia disponibles, más que suficiente para cualquier sistema medio-alto que queramos ensamblar. Dicha fuente posee alimentación para unidades serial-ATA, lo cual nos ahorrará de poner adaptadores si tenemos dispositivos de dicho sistema. |
 |  |

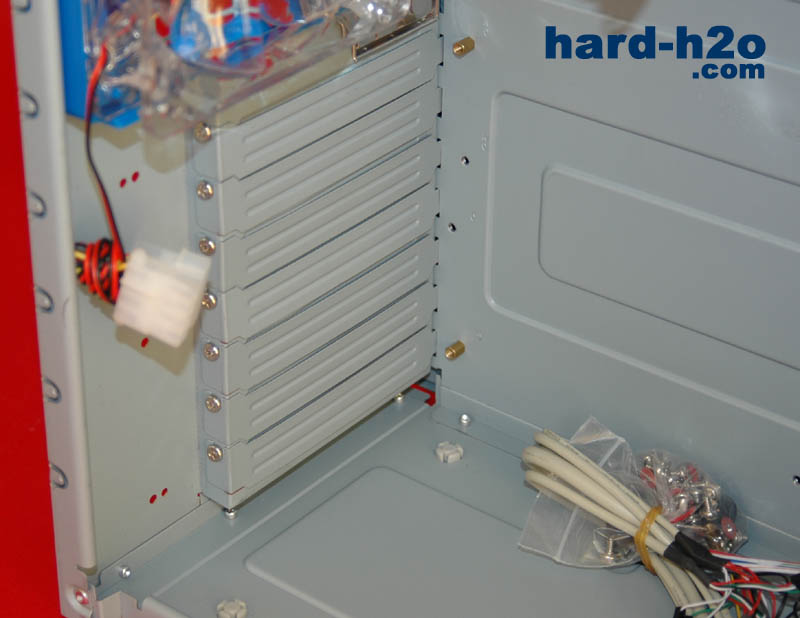

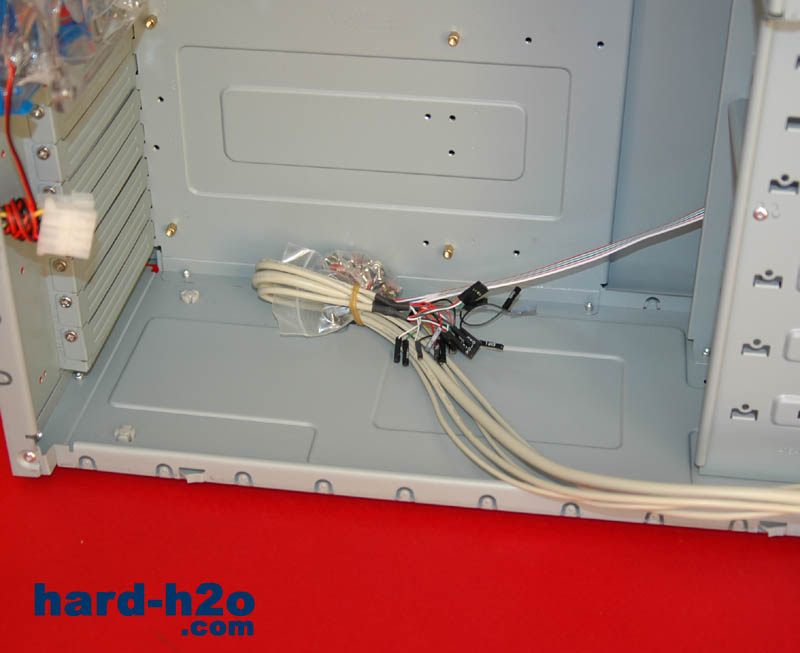

| En la base de la torre encontramos sujetos por una goma elástica los conectores frontales de audio, usb y firewire, así como los pulsadores de encendido / reset, los LEDs de actividad, y los tornillos para el montaje. | Las bahías traseras para tarjetas pci vienen abiertas de serie, con tapas metálicas para evitar la entrada de polvo al interior. Podemos observar a la izquierda de las mismas los agujeros en los que se sujetan los sistemas screw-less, sistema que no incluye este modelo. |
 |  |

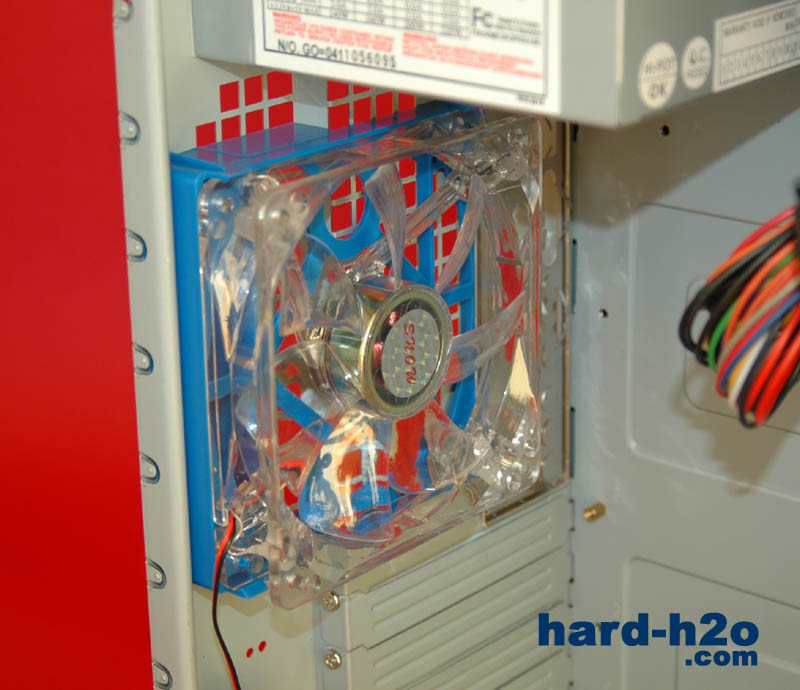

| Vista en detalle del ventilador trasero de 120mm. Es transparente, con LEDs azules; viene con sistema de sujeción screw-less (lo único de la caja con dicho sistema), y está preparado para actuar como extractor de aire caliente. La alimentación se efectúa por un molex estándar de 4 pines macho-hembra. | Las unidades de 5.25' ya nos avisan a primera vista del trabajo que nos espera... ¡tornillos! A estas alturas, el sistema de soporte mediante tornillos ya está más que superado. |
 |

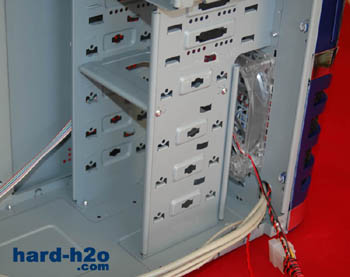

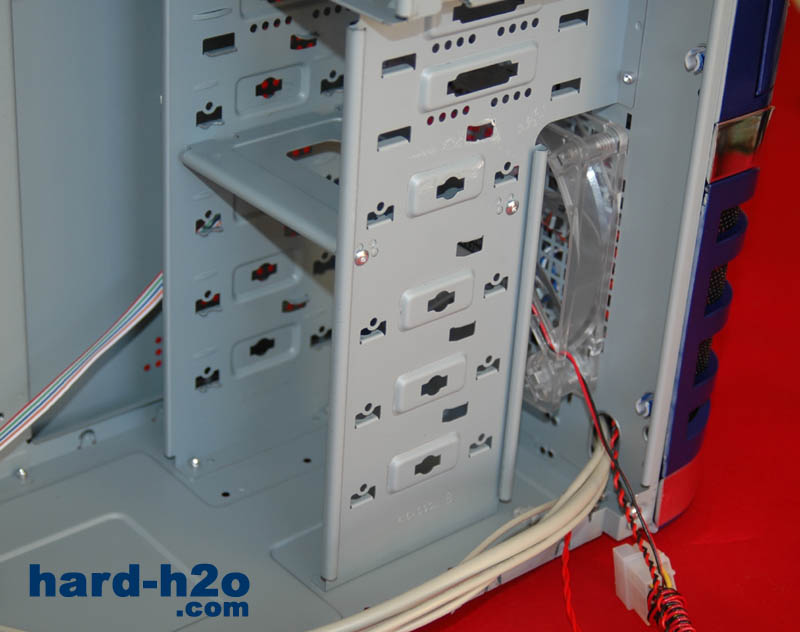

| En la zona de bahías de 3.5' vemos el ventilador frontal encargado de insuflar aire fresco a la caja. Al igual que el trasero, es de 120mm transparente con LEDs azules, y se alimenta con un molex estándar de 4 pines macho-hembra. Las bahías en sí adolecen del mismo problema que las de 5.25', no poseen sistema screw-less. |
Montaje:
 |  |

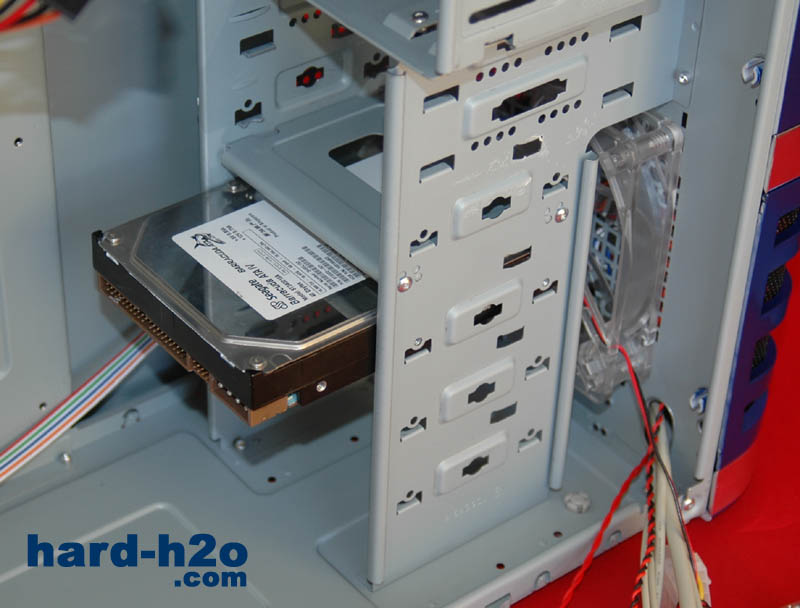

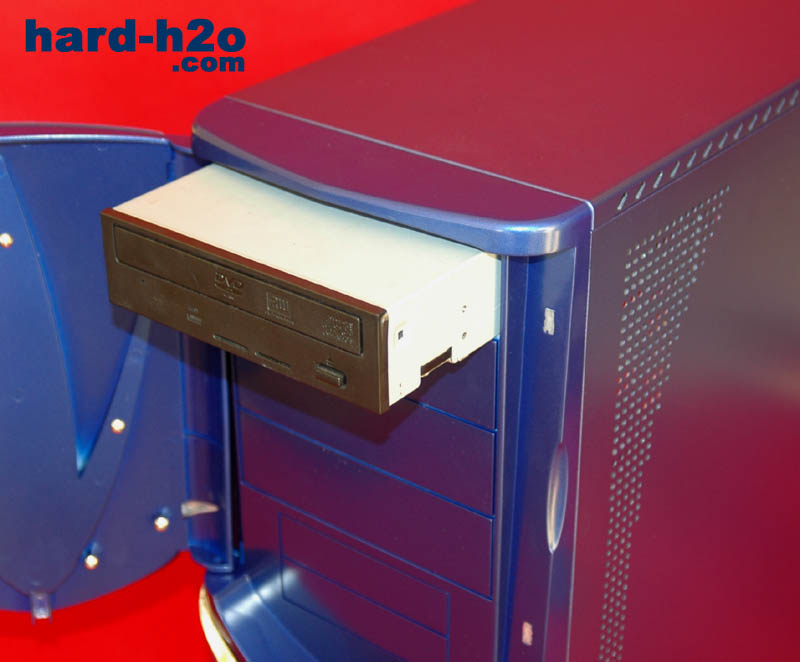

| Una vez visto el interior en general, procedemos a ensamblar nuestra máquina. Comenzamos con la unidad óptica, una Pioneer de color negro, la cual queda más acorde con la caja que una unidad blanca o beige. | Continuamos el trabajo colocando la unidad de disco. El ventilador de 120mm garantiza el flujo de aire para cada una de las bahías de 3.5', con lo cual colocaremos el disco en cualquiera de ellas indistintamente. |
 |

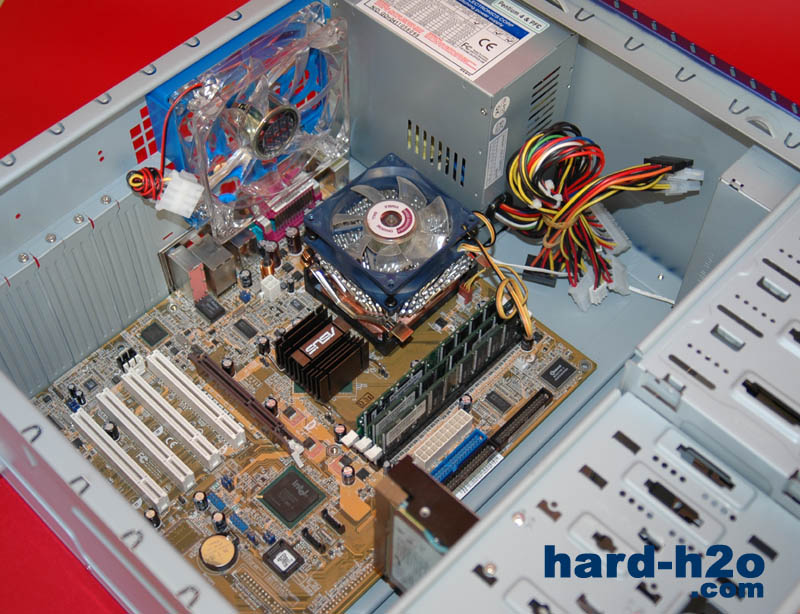

| A continuación ensamblamos placa base, procesador y memoria. Como se puede apreciar, si la fuente tuviese un ventilador inferior que aspirase aire, la ventilación de la zona del procesador mejoraría, aunque con el extractor trasero ya tenemos suficiente. |
 |  |

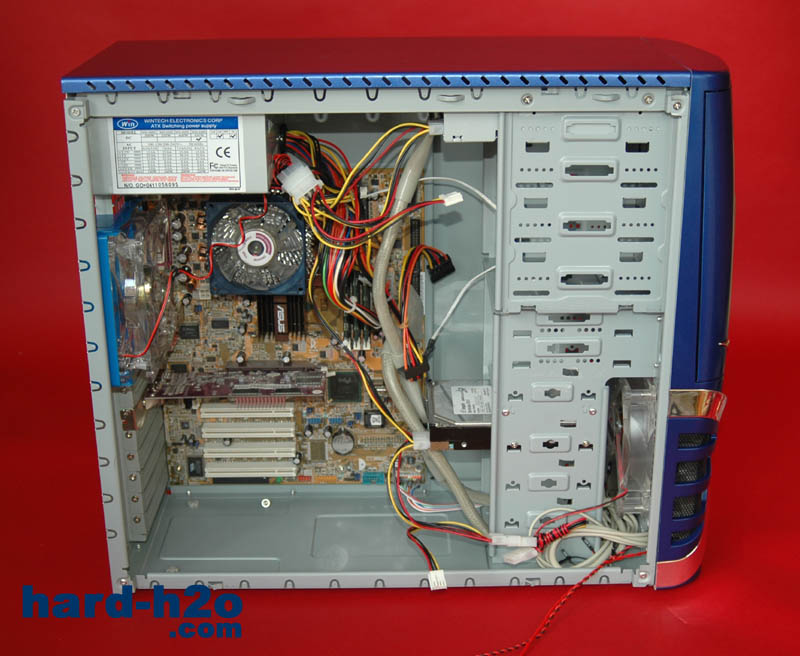

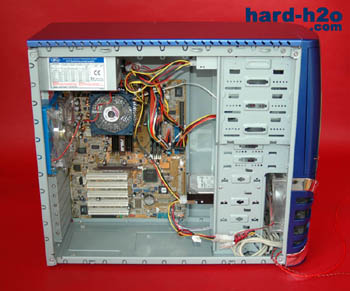

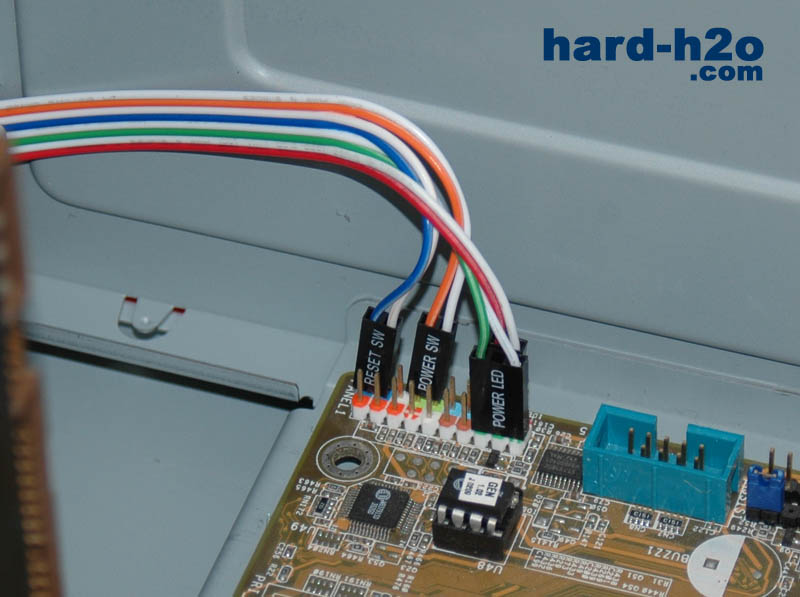

| Los pines para los pulsadores de encendido y reset, así como sus respectivos LEDs de actividad, son conectados a continuación. Los cables vienen pegados a modo de faja plana hasta 3cm antes de sus terminales. Conectamos además los puertos USB externos según el manual de nuestra placa. | A falta de instalar la tarjeta gráfica, cables de datos y ventana lateral, este es el aspecto que presenta nuestra máquina. |
 |  |

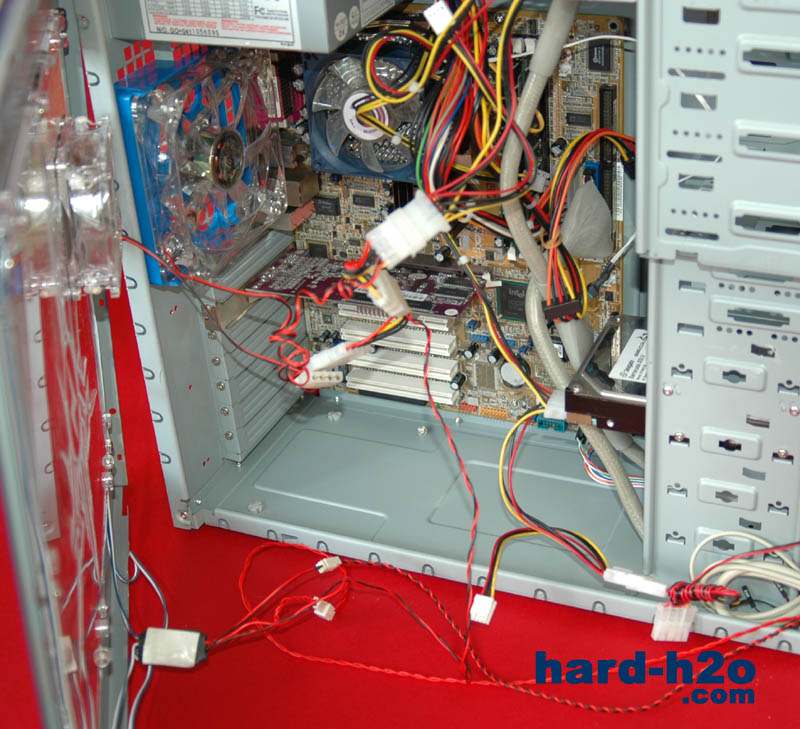

| Ponemos esa gráfica y esos cables de datos que nos faltaban... Si son redondos, mucho mejor, dado que la caja crea una corriente de aire desde delante hacia atrás, y con dichos cables frenaremos menos dicha corriente. | Enchufamos el ventilador lateral y la iluminación de la ventana a la fuente de alimentación. Parece algo aparatoso, pero no incordia a la hora de realizar mantenimientos a nuestro equipo, ya que los cables tienen una buena longitud. |
 |  |

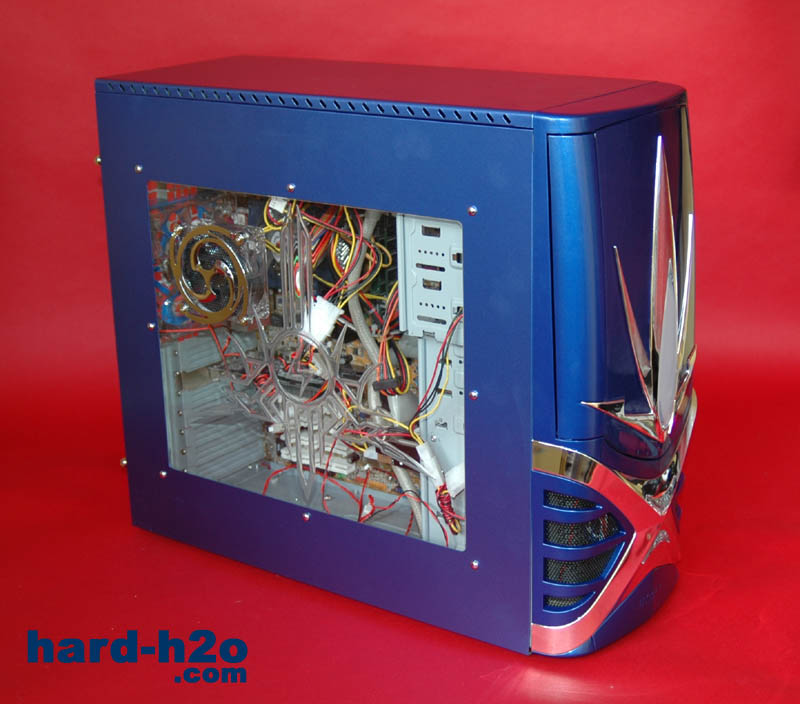

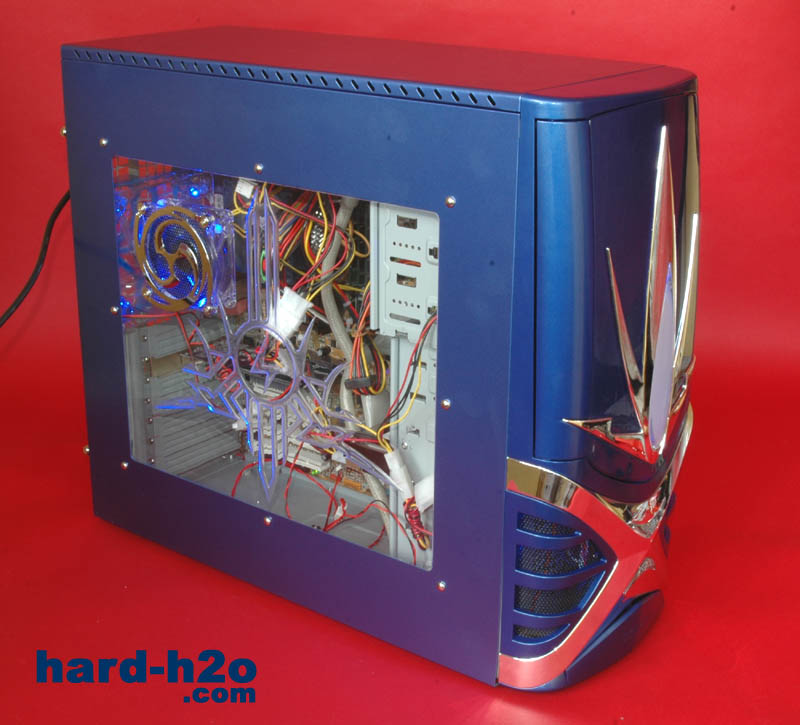

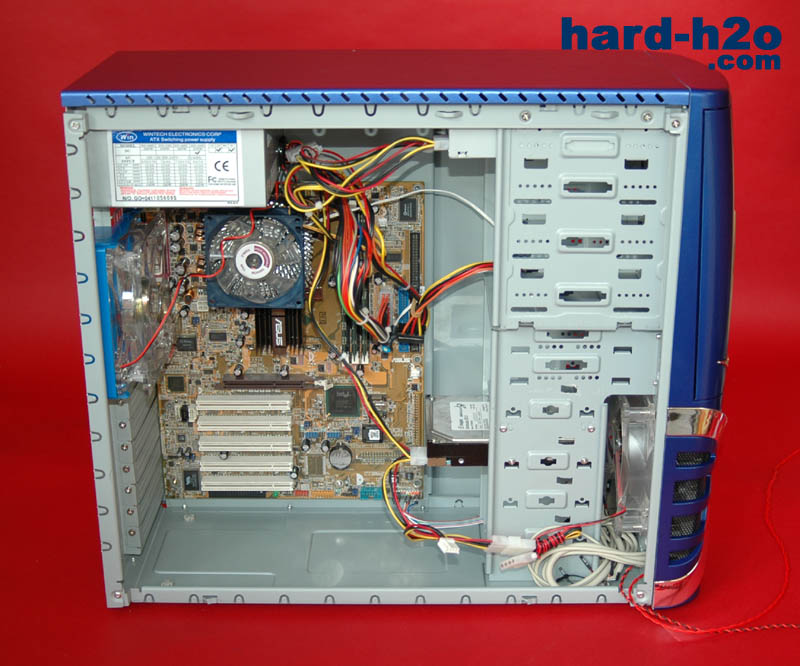

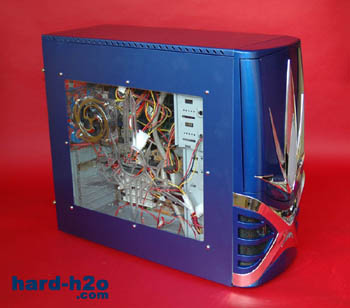

| Bueno, ya está todo listo. Como vemos, un poco de trabajo de recogimiento de cables no vendría mal, pero para hacer nuestras pruebas nos es suficiente. | Aunque el color azul de la caja no invite a usar unidades ópticas de un color específico, la tapa frontal disimulará dichas unidades en caso de que no sean de nuestro agrado. |
 |  |

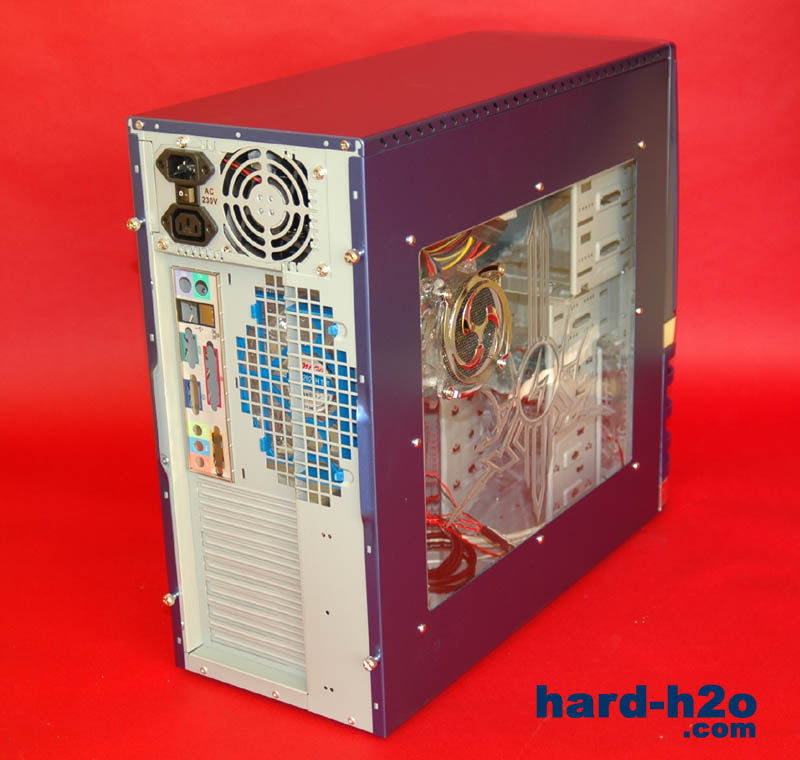

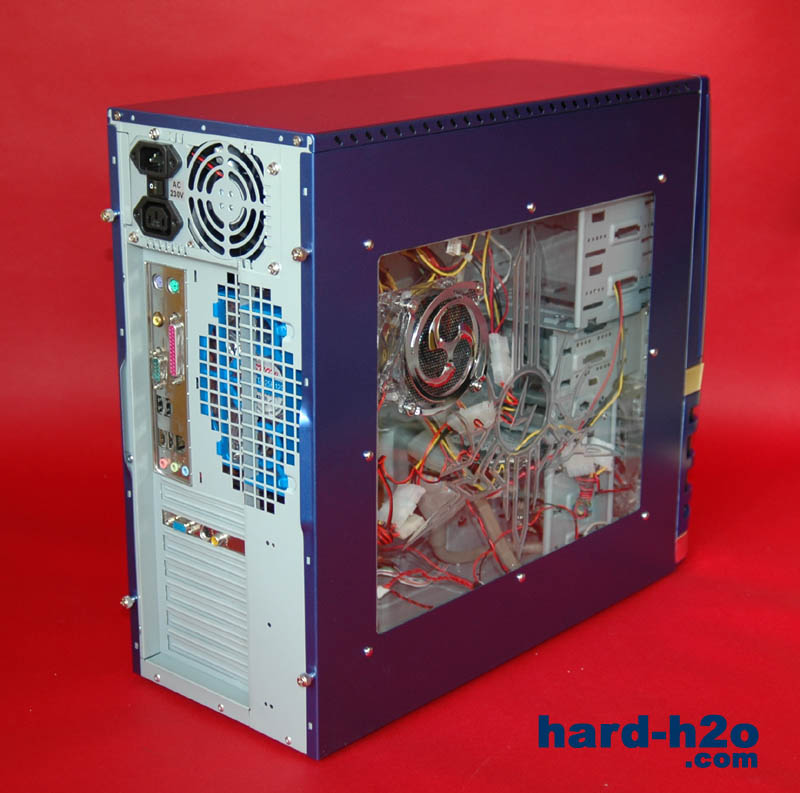

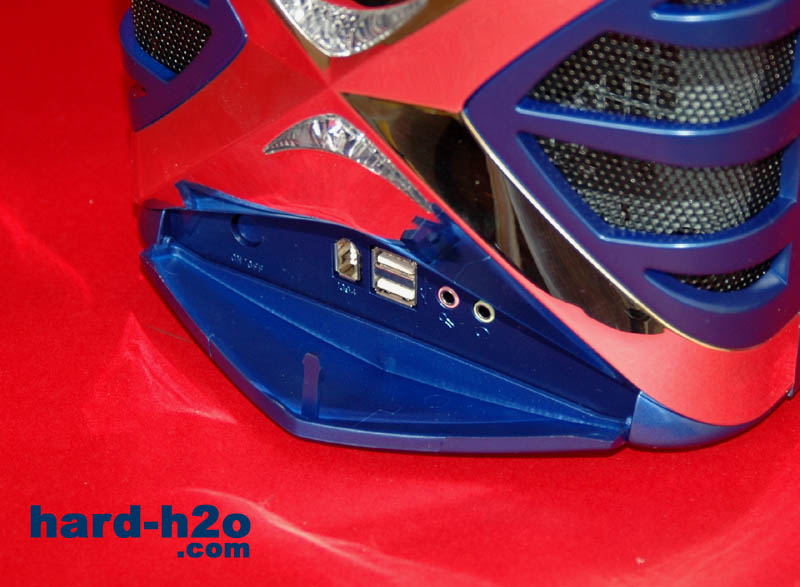

| Un detalle que no vimos en la primera parte del artículo fue la disposición de los puertos frontales; están en la parte inferior del frontal, ocultos bajo una tapa triangular que se abre al pulsar sobre ella. Para aquel que ponga la torre en el suelo, le será incómodo enchufar cualquier cosa en dichos puertos. | El diseño de la parte posterior es similar al de cualquier semitorre. |
 |  |

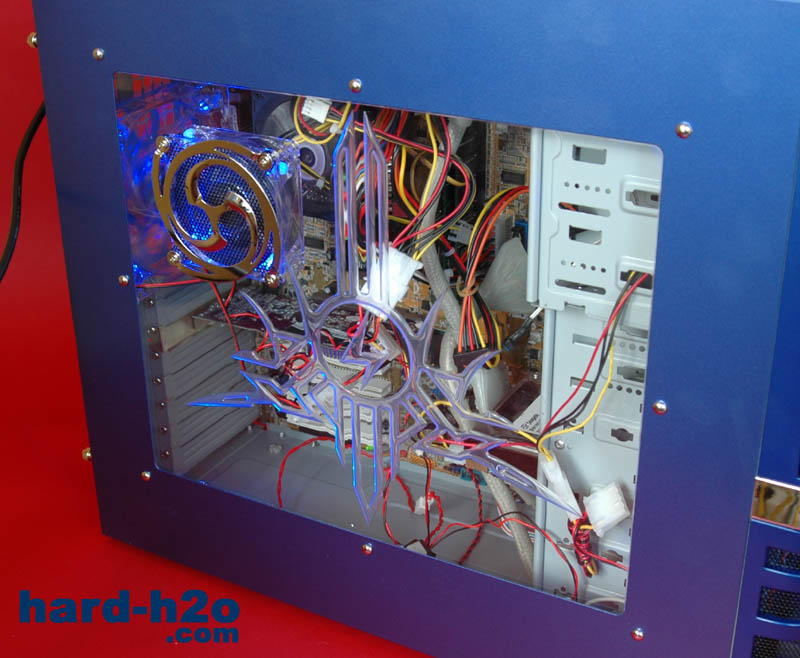

| Conectemos la alimentación al equipo. Vemos como se ilumina el ventilador trasero, y el motivo de la ventana. Es una técnica que usan muchos modders, la luz de los diodos led se detiene en la zona tallada y parece que se ilumina dicha zona. | Una vista más cercana de la iluminación. Aunque podemos observar el efecto de la luz, es mucho más efectivo si lo hacemos a oscuras. |
 |  |

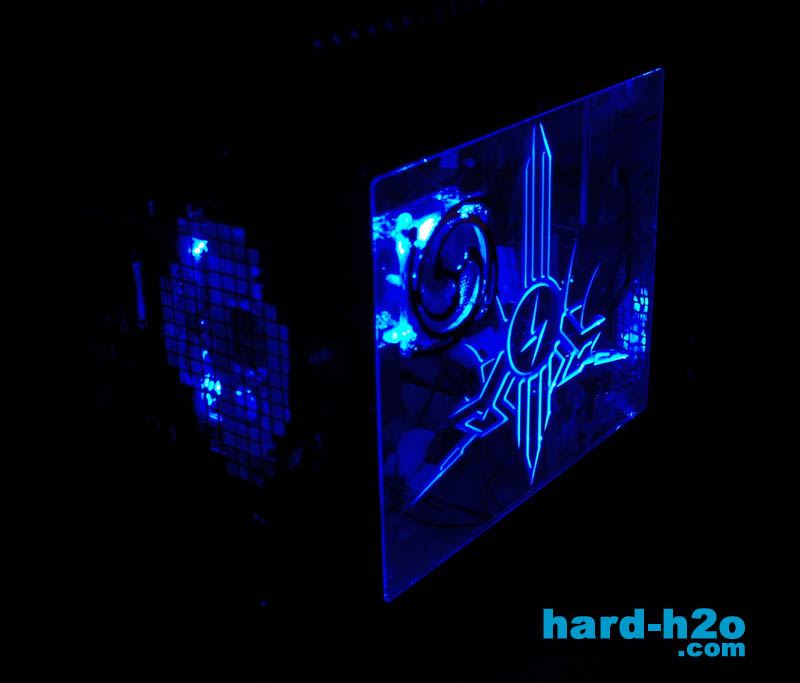

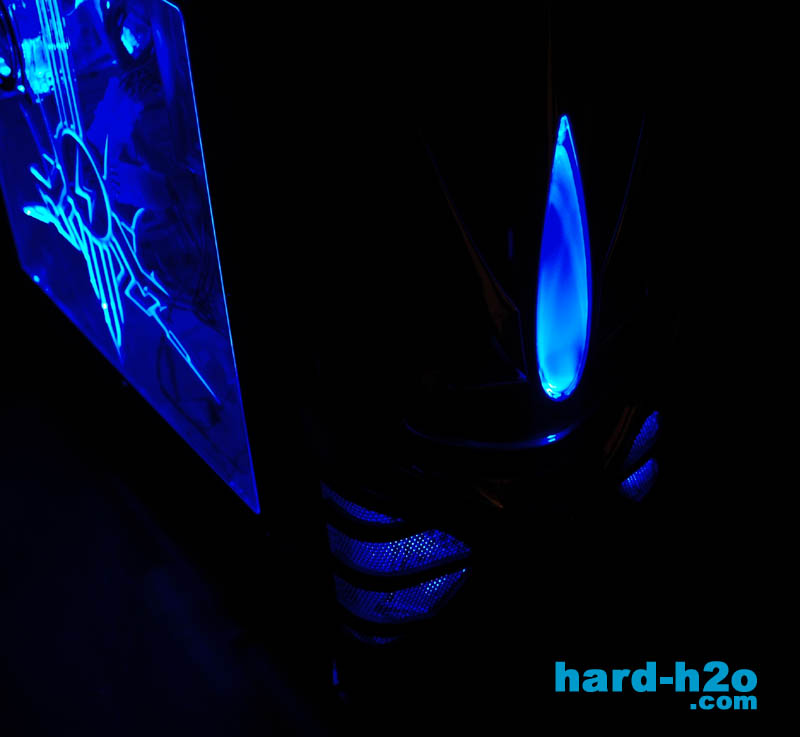

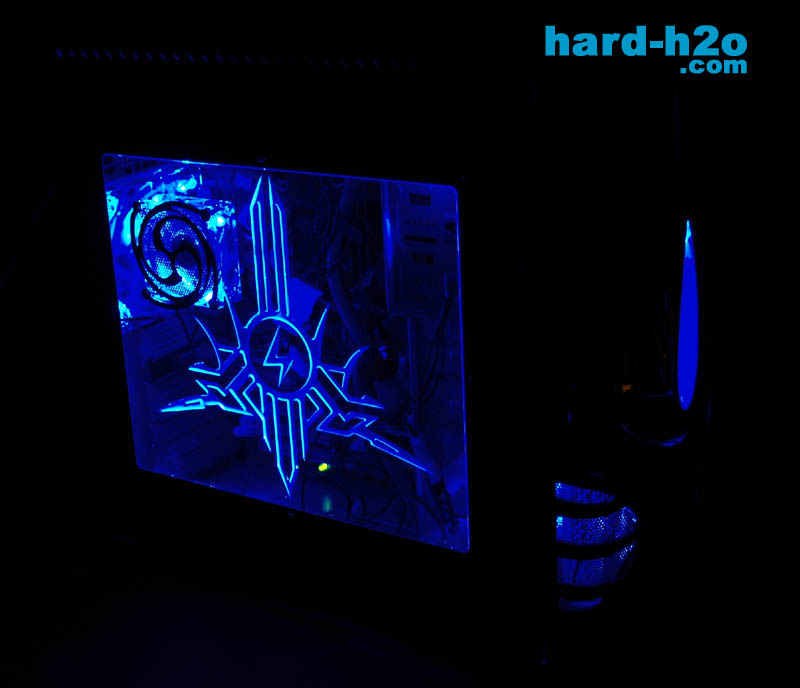

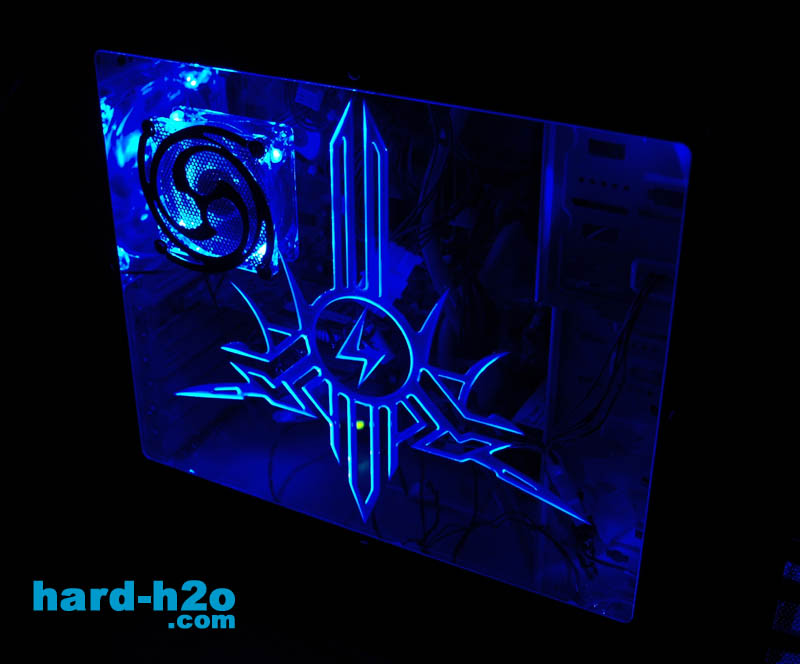

| ¡Mucho mejor! Se observa con mucha más nitidez las formas de la ventana, ventiladores, etc; espectacular. | El frontal deja entrever el ventilador delantero azul a través de las rejillas, lo cual crea un bonito efecto. Así mismo, la tapa frontal ilumina en azul el motivo de la espada Excalibur. |
 |  |
| Desde detrás se produce el mismo efecto con el ventilador extractor, deja entrever su luz a través de la rejilla. | Si a este sistema le incorporamos neones azules en las zonas que se nos quedan oscuras del interior, puede llegar a ser una preciosidad... |
 |  |

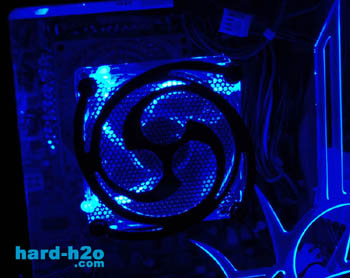

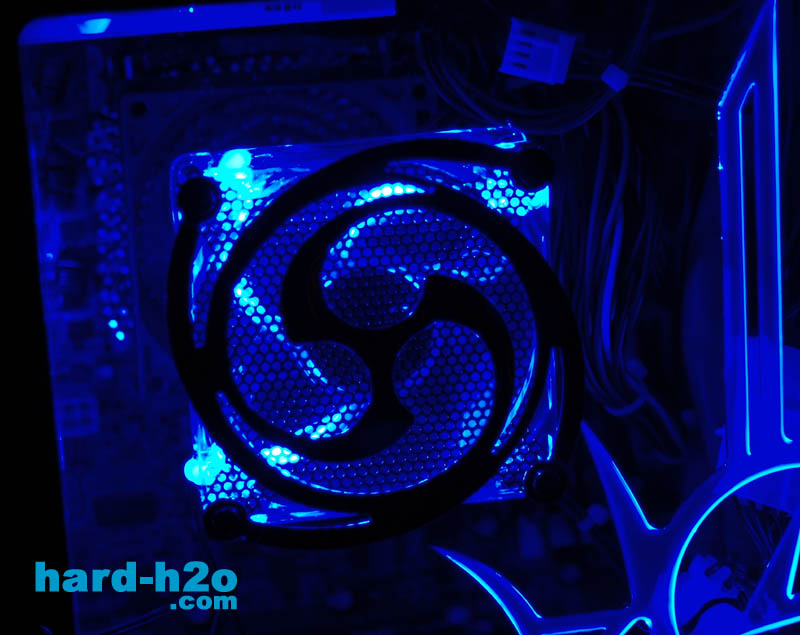

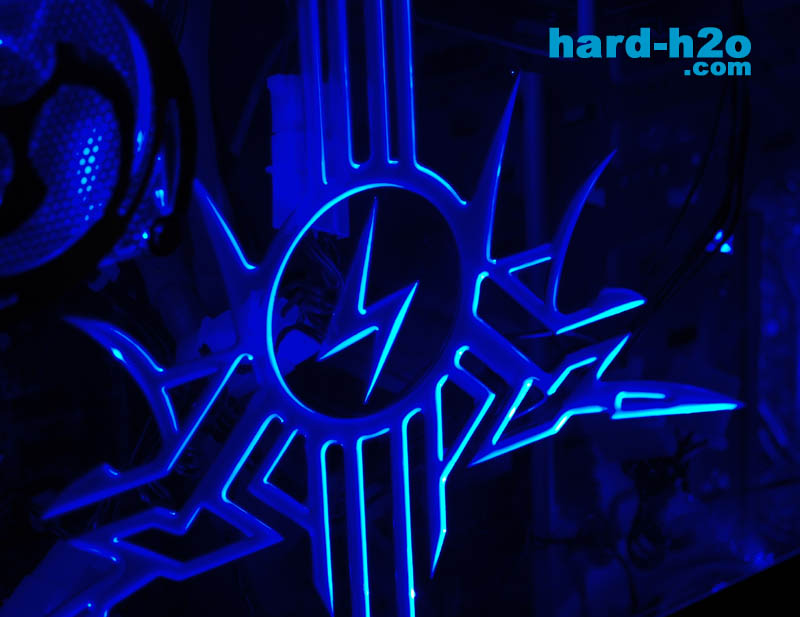

| Gracias a la luz del ventilador de la ventana, de noche podemos ver con detalle las perforaciones de la rejilla antipolvo. | Un detalle más cercano del motivo que da nombre a esta caja: Excalibur. |
Conclusión:
| Nos gusta | Puede mejorar |
| Apariencia: iluminación y pintura espectaculares | Carece de sistema screwless |
| Buena terminación de la ventana, así como su sistema de LEDs | |
| Disponible en 5 colores distintos | |
| Ventiladores incluidos, así como una fuente de alimentación potente |
El aspecto estético está muy conseguido, cosa que quizás sea la que más destaca en esta caja (el acabado de la pintura, así como el diseño de la ventana lateral son de lo mejor), su aspecto más técnico falla al no incluir el sistema screwless, al que la mayoría de usuarios se han acostumbrado. Excalibur es la caja adecuada para usuarios medios que busquen una semitorre sencilla con un look modder de serie, llamativa y con un excepcional trabajo de iluminación y pintura.
Review realizado por B-man.
Producto cedido por Atlas Informática
| Producto / Enlace | Precio (11/05/05) |
Distrubución Excalibur: Atlas Informática
