Revoltec X-Freezer Rev. 2 - Bloque CPU
· Análisis: | Quetedigo | · Fotos y montaje: | Franzol |
· Publicado por: | SalvadorP | · Fecha: | 28/11/2005 |
|
Por todos es conocida la marca Revoltec, empresa alemana dedicada principalmente a la venta de componentes modding para PC; analizamos en esta ocasión un bloque de refrigeración líquida para microprocesadores, en este caso para AMD con sockets 754,940 y 939, la segunda revisión del X-Freezer, con un diseño muy sencillo pero a la vez muy conseguido, ideal para comenzar a adentrarse en el mundo de la refrigeración líquida a precios muy económicos, con importantes mejoras y nuevas características. Veremos de lo que es capaz este bloque, tanto lo más básico, como su instalación, como en su principal misión, la de refrigerar adecuadamente nuestro micro.
Especificaciones del producto:
| Plataforma | AMD64 sockets 754, 940 y 939 |
| Material | Base de cobre y el resto, metacrilato. |
| Anclaje | Atornillado en la placa. |
| Racores | Para tubo de 8mm de interior. |
Presentación y vista en detalle:
 |  |

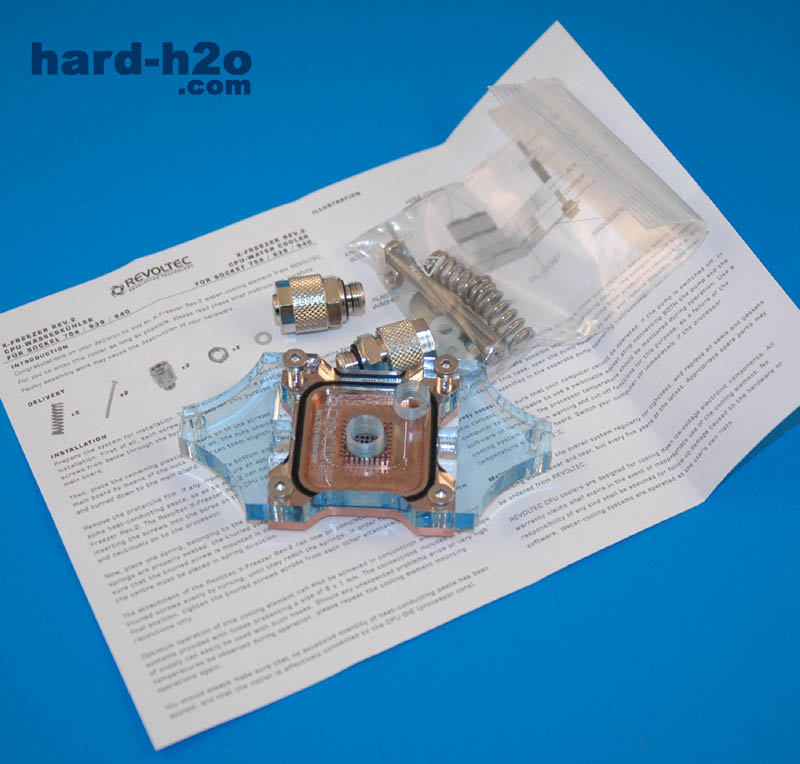

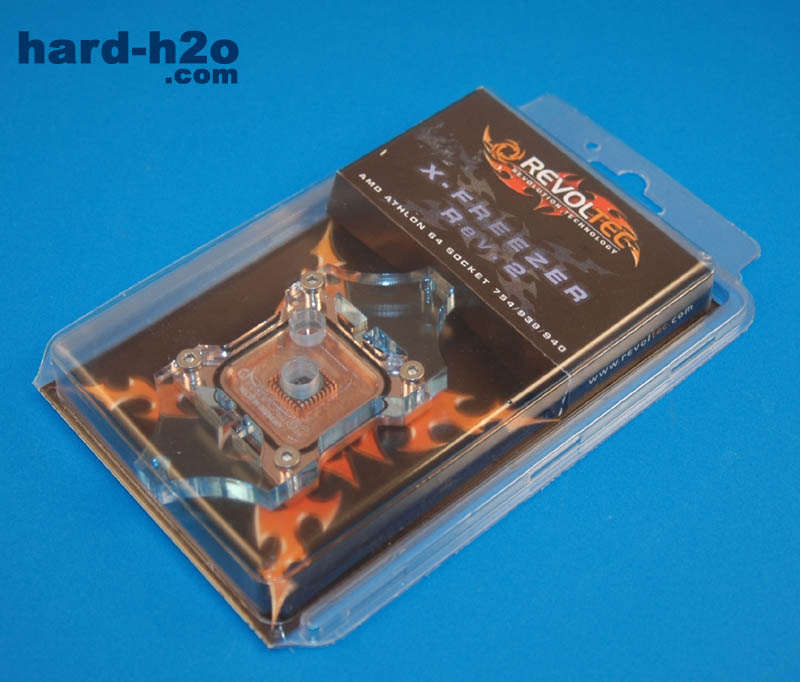

| El bloque se presenta en una caja de plástico duro, que asegura su transporte sin daño alguno. | Junto al bloque, tenemos las instrucciones para su montaje, en inglés, 2 racores neumáticos de 10mm con 8mm de interior y todo lo necesario para su anclaje en la placa. |
 |  |

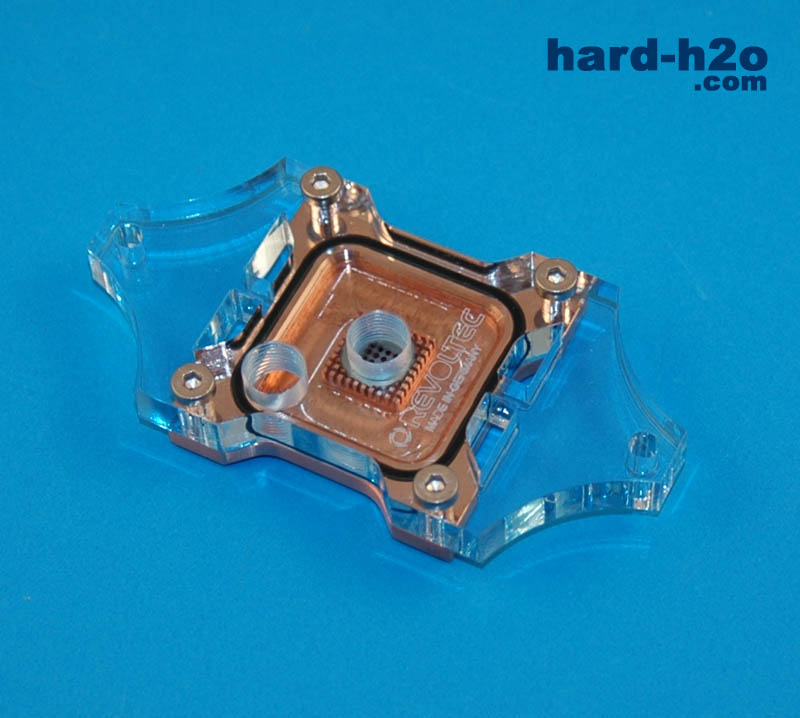

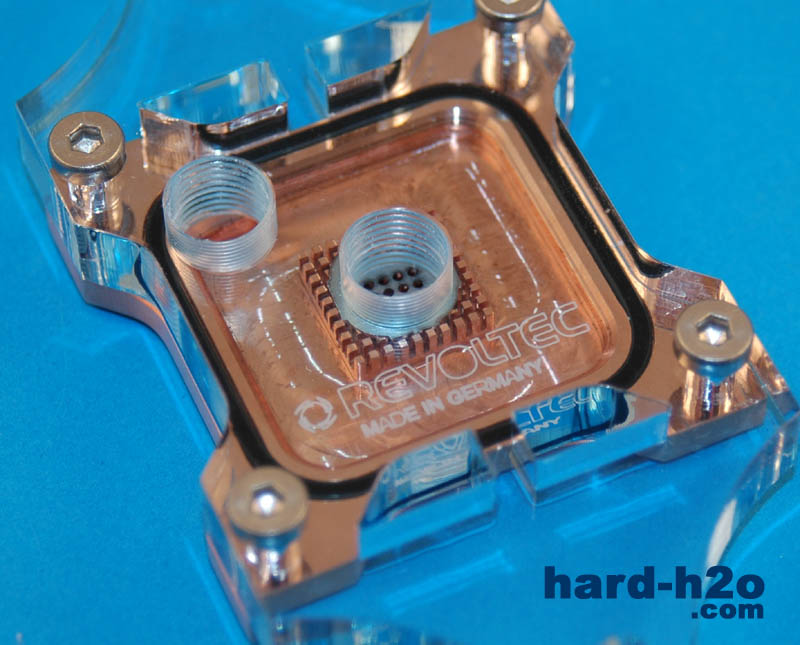

| El diseño de este bloque es sencillo pero elegante. Su cuerpo es de cobre y la tapa de metacrilato. | En el interior, vemos que la parte superior de la base lleva unas hendiduras, haciendo que la superficie de contacto con el agua aumente, mejorando así la transferencia de calor entre la base y el líquido refrigerante. |
 |  |

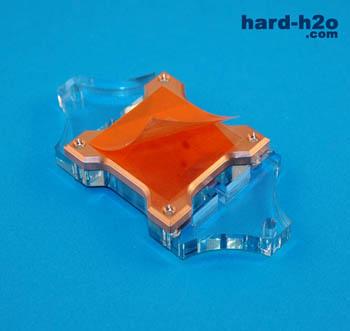

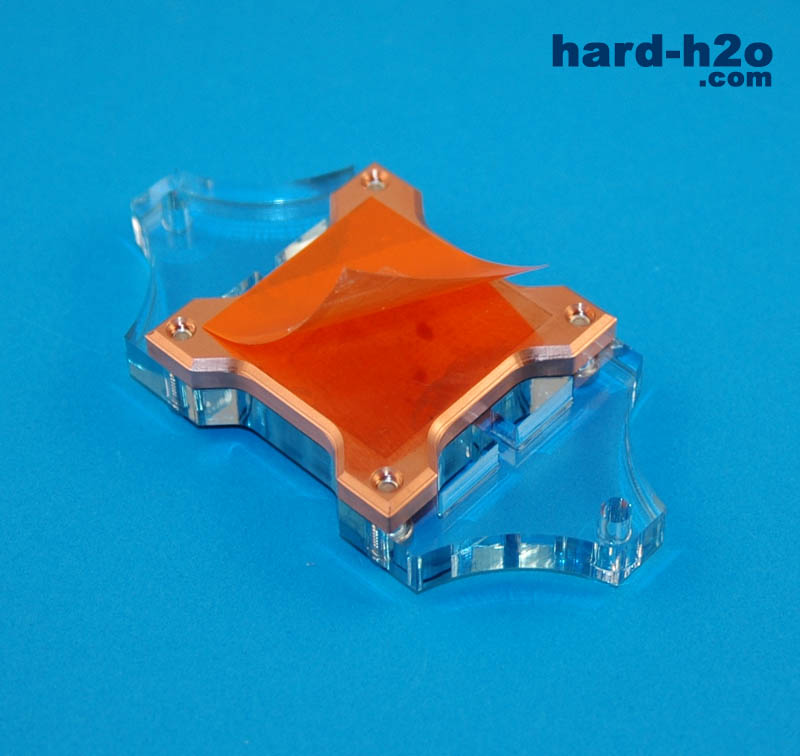

| La base, totalmente de cobre, lleva una pegatina protectora, para evitar daños al pulido. | Como veis, la forma que tiene el bloque es poco usual, alejada de las formas cuadradas típicas, en parte debido al socket que nos concierne. |
 |  |

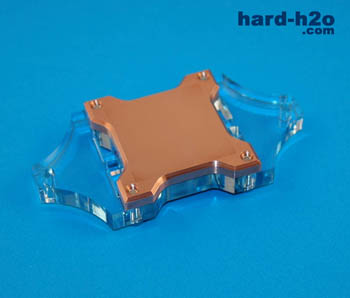

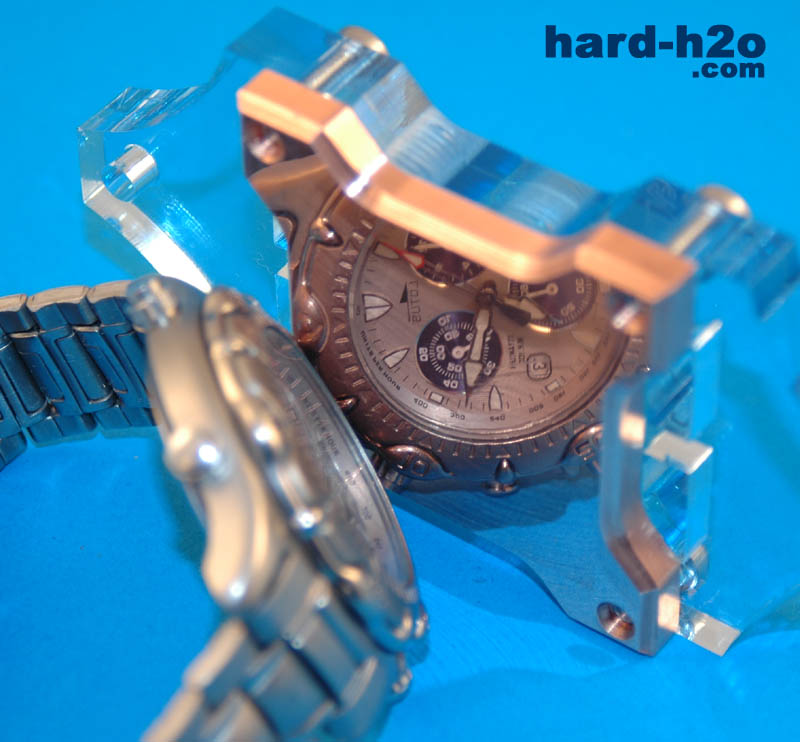

| La imagen lo dice todo. El pulido y acabado de la superficie de la base en impecable. | El acabado del metacrilato en combinación con el cuerpo de cobre, logran un conjunto atractivo y elegante. |
 |  |

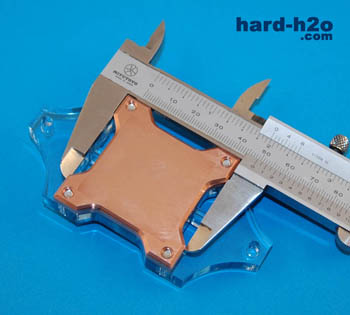

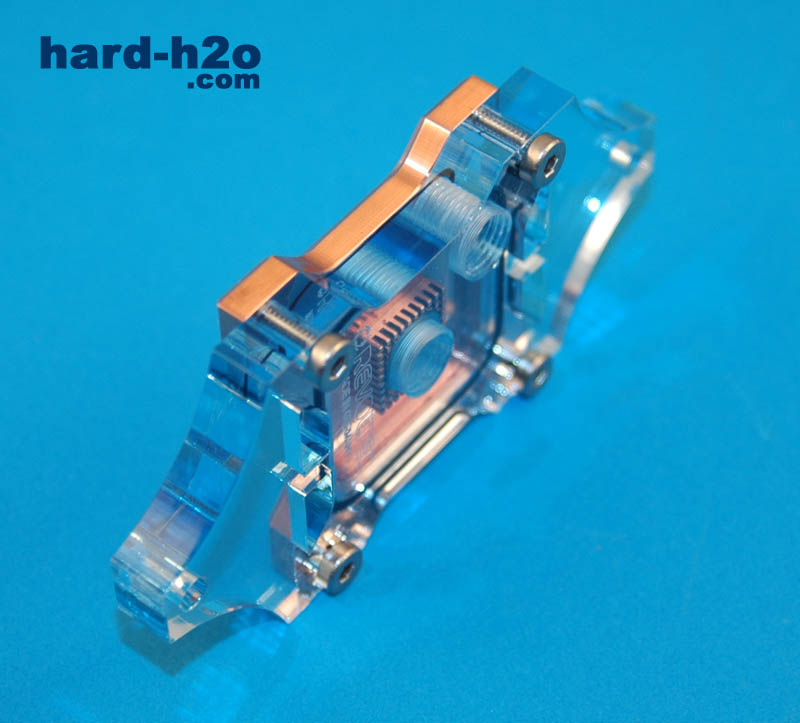

| El grosor del bloque sobrepasa escasamente los 13mm, es por lo tanto un bloque de perfil bajo. | La longitud de la base llega hasta los 49mm, medida común entre bloques para micros. |
 |  |

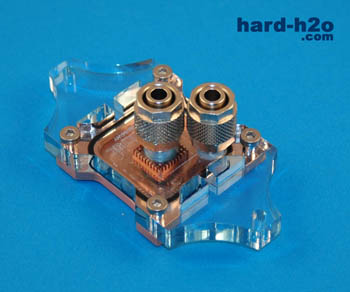

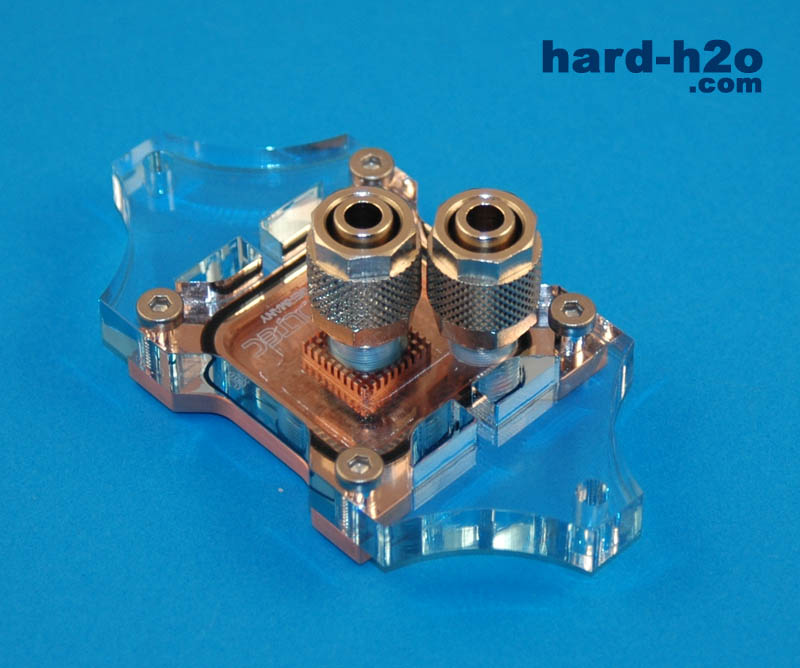

| Aquí tenemos una vista de los racores rápidos. No hace falta el uso de abrazaderas, puesto que los racores ya las trae incorporadas. Tan solo hay que colocar los racores al bloque para tenerlo montado en todo su conjunto. | La junta tórica de la base de los racores asegura una total estanqueidad. Ahora queda completar la instalación de los tubos y ponerlo a funcionar. |
|
|
Instalación:
 |  |

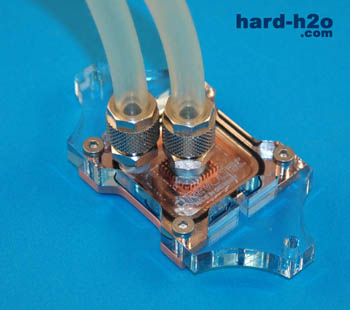

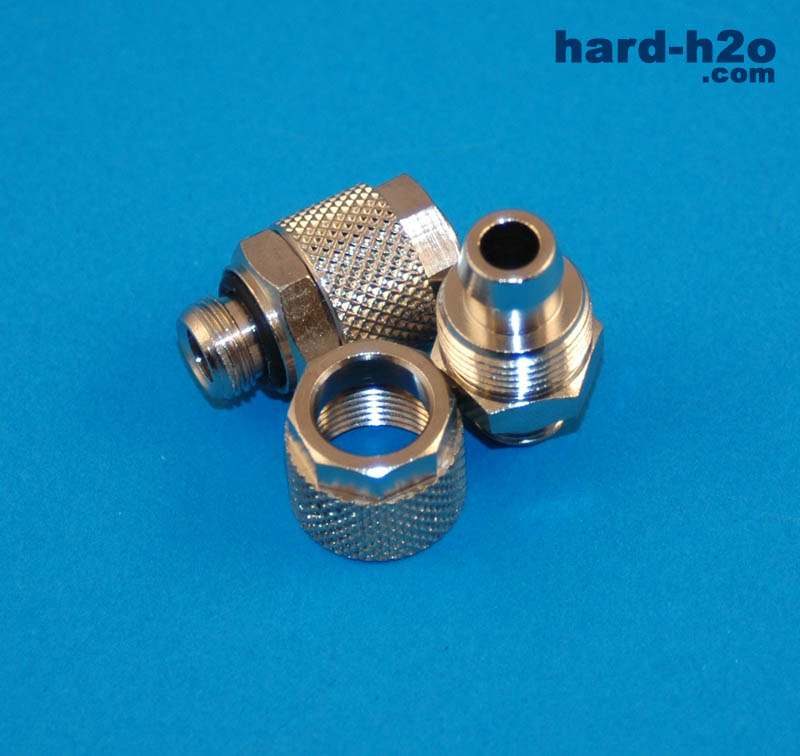

| Antes de introducir los tubos, desatornillamos las abrazaderas de los racores, colocamos en el tubo la abrazadera, introducimos el tubo y a continuación atornillamos hasta que esté fijado el tubo al racor. | Ya montados los 2 tubos, iniciamos la instalación del bloque al socket. |
 |  |

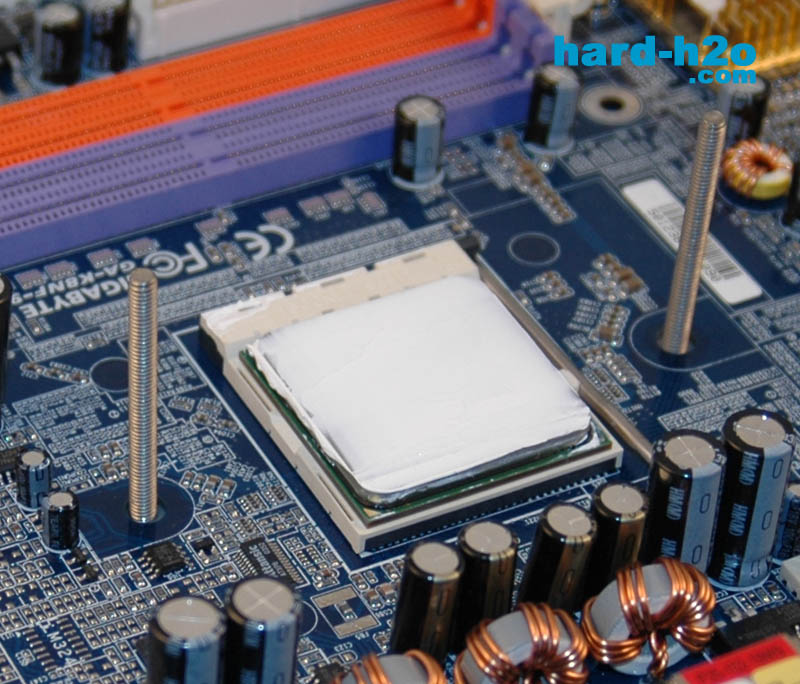

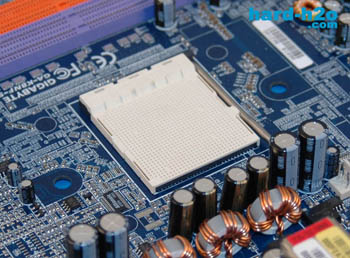

| Deberemos quitar la pieza de plástico que lo rodea, quedando totalmente libre para el bloque. | Una vez hecho esto, colocamos el micro y por supuesto, no puede faltar una fina capa de pasta térmica, que lo cubra por completo. |
 |  |

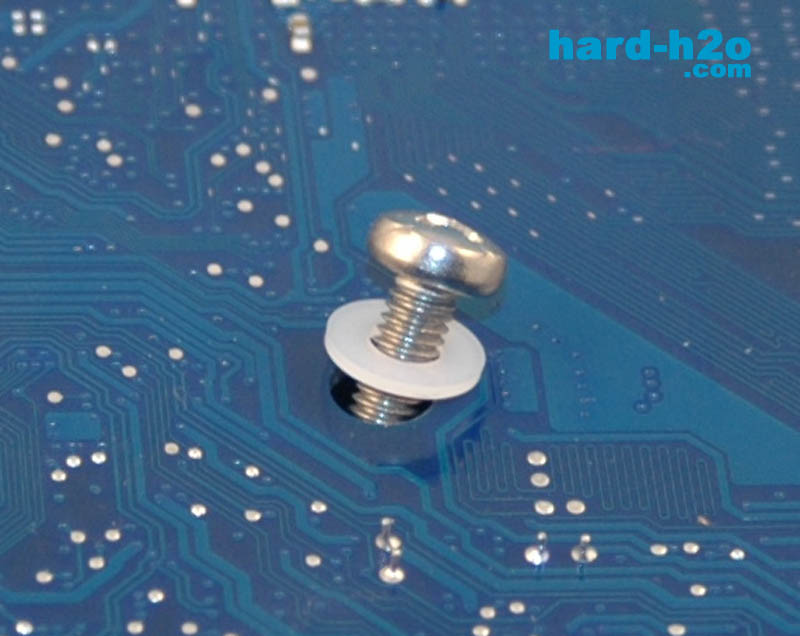

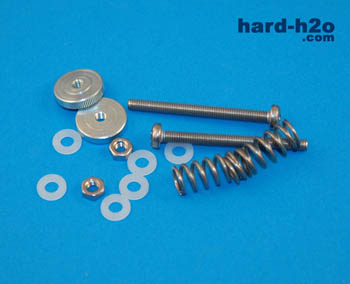

| El kit para el montaje consta de 2 grandes tornillos, 6 arandelas de plástico, 2 muelles para sujeción del bloque, 2 tuercas y 2 arandelas metálicas que hacen de unión entre los tornillos y los muelles. | La misión de las arandelas de plástico es la de proteger las pistas de nuestra placa, ya que el tornillo puede hacer contacto con ellas y producir algún fallo, por ello, introduciremos los 2 tornillos con las arandelas. |
 |  |

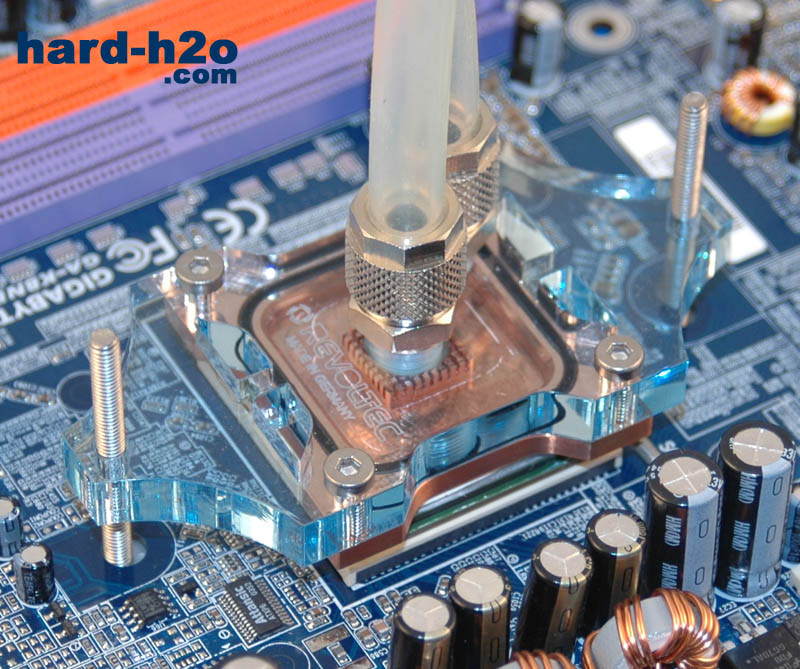

| Una vez colocados los tornillos, procederemos a colocar la base. | Como veis, la instalación es muy fácil. Tan solo hay que colocar el bloque pos los 2 orificios laterales que lleva. |
 |  |

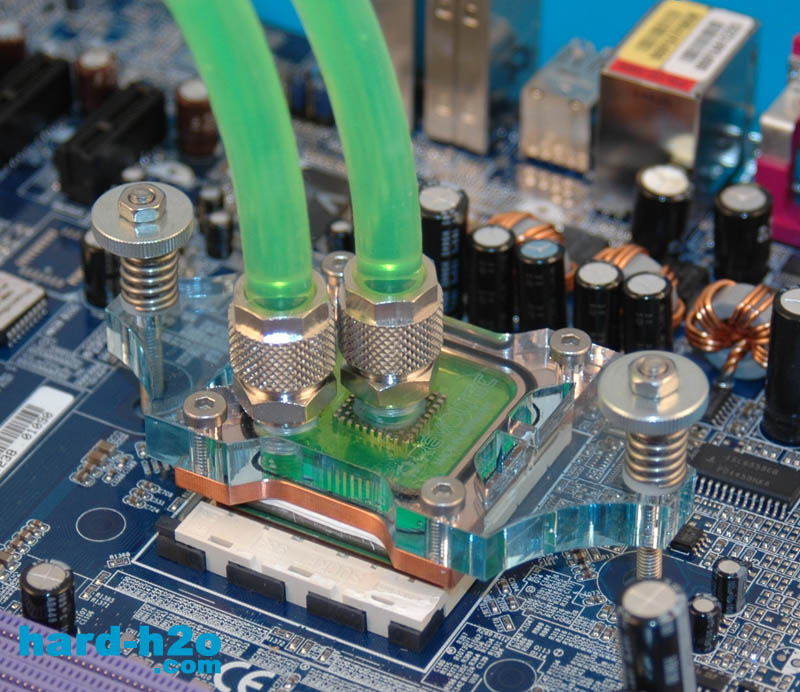

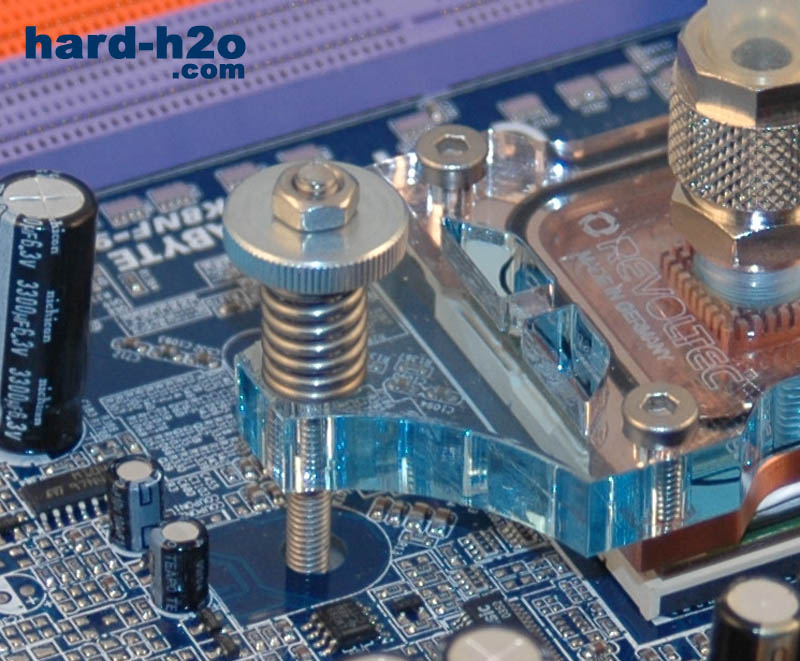

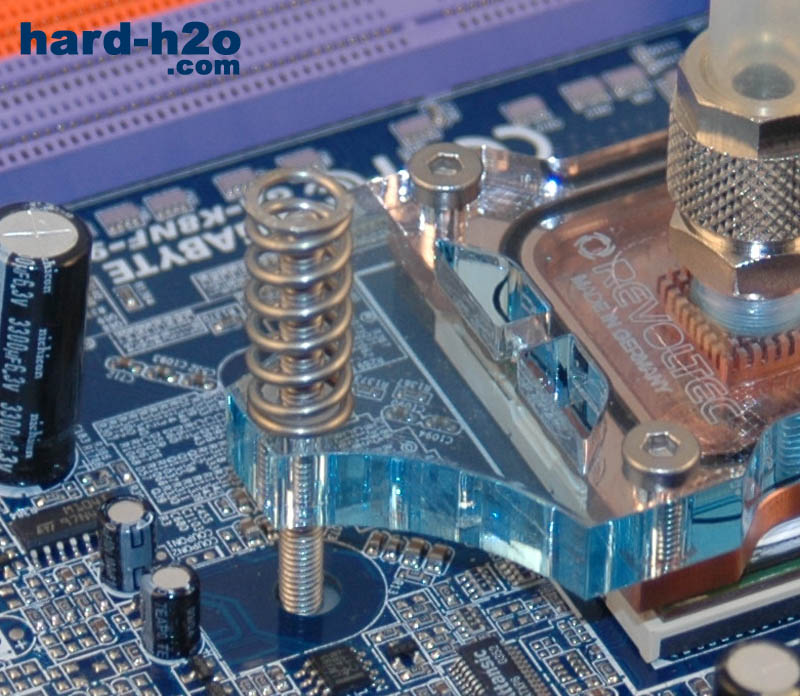

| A continuación, colocamos los muelles, que hacen de tope para atornillar el bloque a la placa. | Ponemos las 2 arandelas metálicas y a continuación apretamos las tuercas. Realizaremos la operación con las manos y dejaremos entre vuelta y vuelta del muelle una distancia igual a la del grosor de un folio. |
 |  |
| Es fundamental apretar un lado un par de vueltas y después pasar al siguiente y dar otras 2 vueltas y así en adelante; con esto evitaremos ejercer una presión excesiva en uno de los lados. | Una vez que está todo instalado sólo es necesario conectar los tubos al resto de nuestro sistema de refrigeración líquida y comprobar como el agua recorre el bloque. |
 |  |

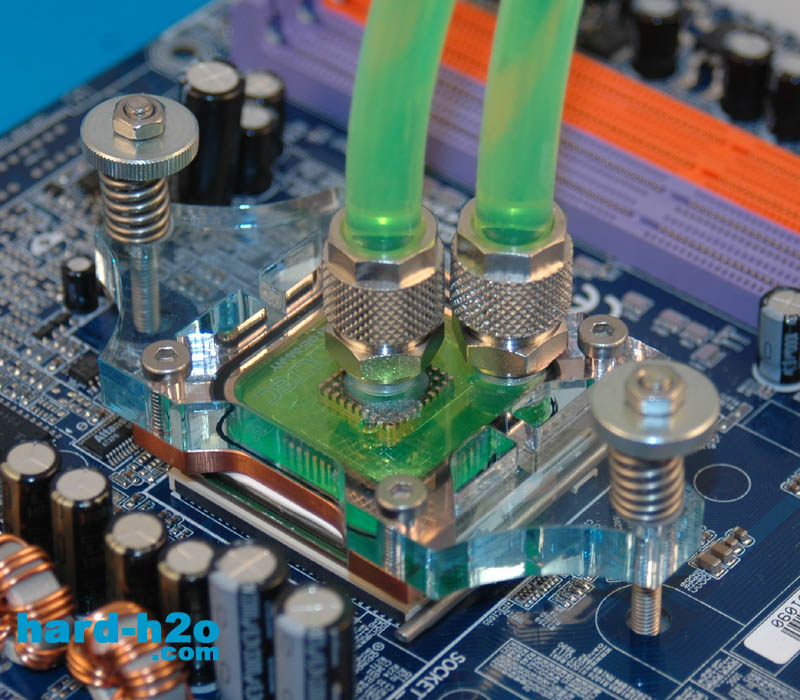

| Se puede apreciar perfectamente como el líquido recorre las hendiduras en el cobre, que coinciden con el racor de entrada. | Con el aditivo verde la personalización y el toque "modding" está asegurado. |
Equipo de pruebas:
| Modelo: | |
| Placa Base | GigaByte GA-K8NF-9 |
| Procesador | AMD Athlon 64 3500+ Winchester |
| Memoria | 2x512MB GeIL Value Series |
| Disco Duro | Seagate SATA 200GB 7200.7 |
| Tarjeta gráfica | ATi Sapphire X700Pro |
| Fuente de alimentación | |
| Sistema RL | Bomba Hydor L20, radiador Pecomark AT-10, ventilador SilenX 900 rpm |
Test de temperatura:
Para realizar el test de temperatura, se ejecutó el programa CPU Burn-In durante 1 hora, en este tiempo se tomaron tres medidas de temperatura con sondas térmicas conectadas a un Digital Doc 5 que contactaban con el micro por un lateral del core. La temperatura en reposo se tomó sin ejecutar ninguna aplicación después de una hora de inactividad después del test de tortura del micro.
* Athlon 64 3500+ Winchester / 2200 MHz
| | | | |
| - Disipador de serie | 25º | 34º | 43º |
| - Bloque Revoltec X Freezer Rev. 2 | 25º | 27º | 34º |
Conclusión:
| | |
| Compacto y elegante. Permite ver el paso del agua. | No es apto para sistemas con un overclocking medio/alto. |
| Ofrece mejores prestaciones que un disipador por aire de gama alta. | |
| Instalación sencilla y bien documentada. Bloque muy ligero. |
Con un diseño atractivo y elegante y un precio económico, este bloque se presenta perfecto para aquellos que se inicien en el mundo de la refrigeración líquida. El rendimiento será en cualquier caso superior al de un sistema de refrigeración tradicional y podremos ponerlo a funcionar con componentes sencillos como la bomba Hydor L20 y un , por lo que el coste del salto de aire al agua será mínimo.
|
| Producto / Enlace | Precio aprox. (28/11/2005) |
| 42.71€ (IVA inc.) |
