Bloque CPU Overclock Labs WBNKB5
· Análisis: | G0su | · Fotos y montaje: | Franzol |
· Publicado por: | Franzol | · Fecha: | 14/04/2005 |
Producto cedido por Overclock Labs
Una vez mas, tenemos el placer de analizar un bloques de la empresa OC Labs. Este modelo se caracteriza por un diseño sencillo, pero a su vez, presenta un acabado de gran elegancia, gracias a u n magnífico cromado. También nos llama la atención la ausencia de soldaduras, así como ninguna división entre la superficie y el cuerpo del bloque, lo que presenta una gran seguridad y robustez que muchos de nosotros agradeceremos.
Especificaciones del producto:
Material | 100% Cobre Cromado |
Peso | 390 gramos |
Plataforma | Amd Xp - Duron y P4 s478 |
Anclaje | Anclaje sobre socket |
Dimensiones | 50x50x19mm |
Racores | 12'5mm ext y 9mm int |
Presentación y vista en detalle:

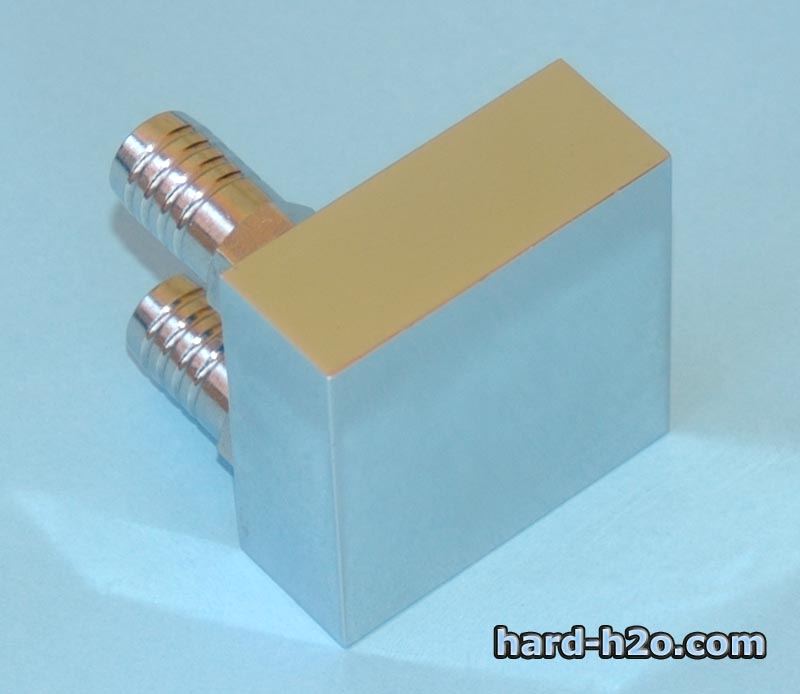

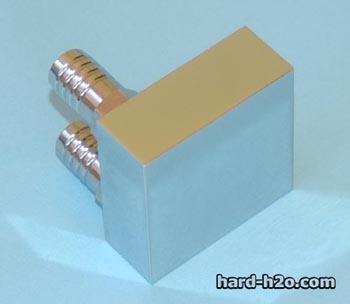

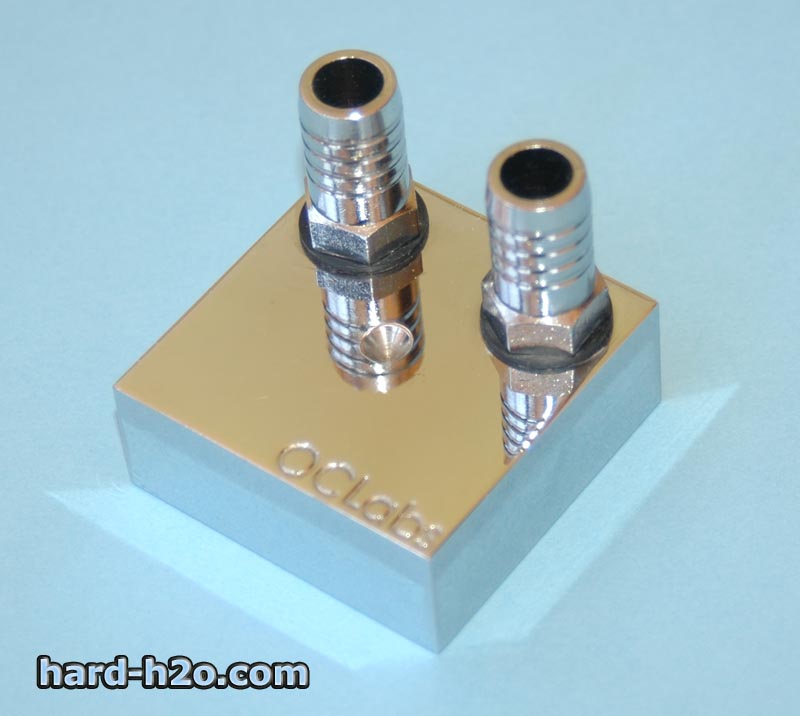

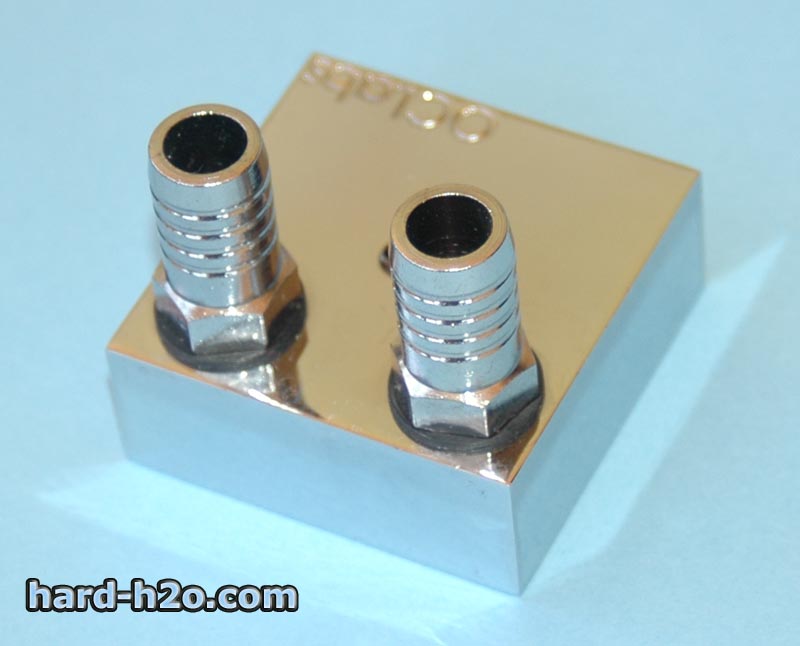

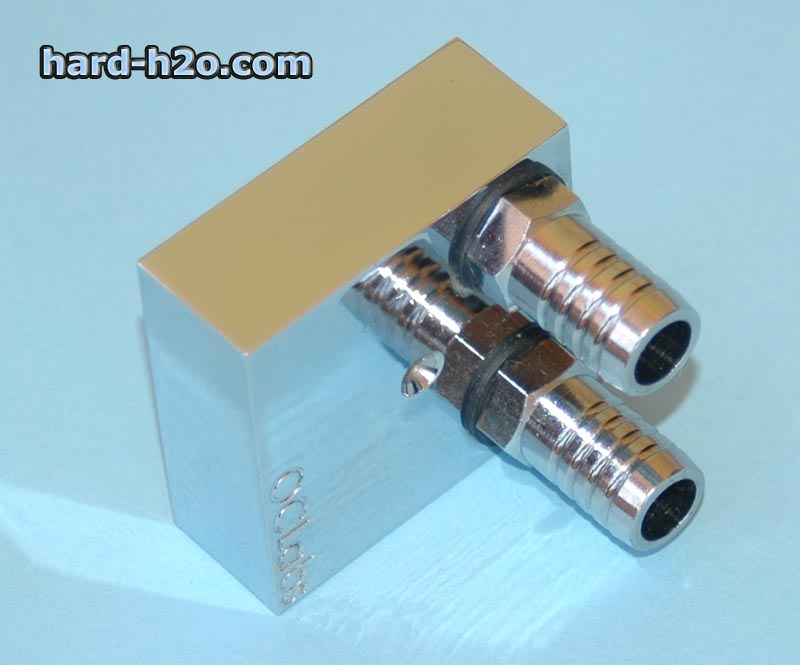

Podemos apreciar un par de racores 1/4", sellados mediante una junta tórica, en color negro. | Todo el conjunto destaca por su solidez y su presencia. |
Las esquinas del bloque tienen un terminando espectacular, donde no apreciamos ningún tipo de desnivel. | El cromado del bloque es completo, incluso en la parte superior y los cantos. |

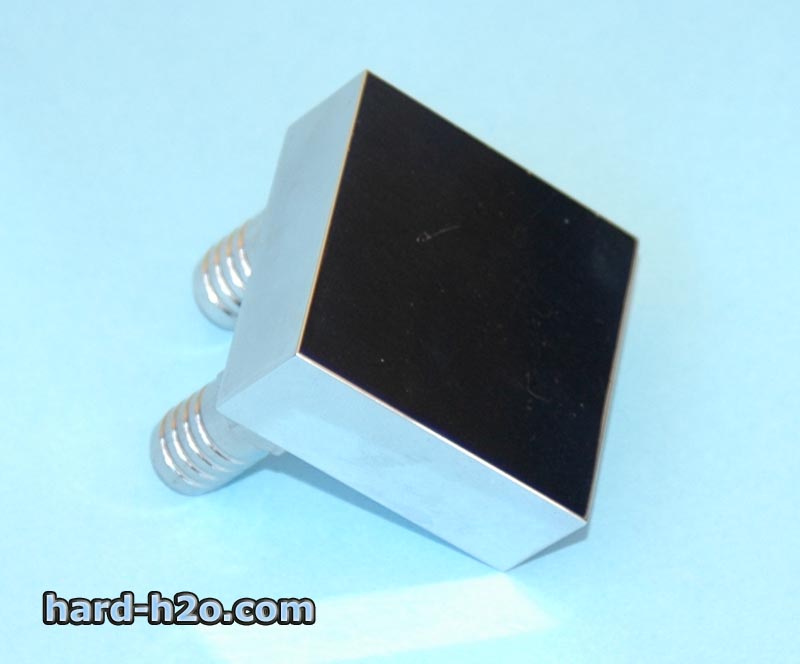

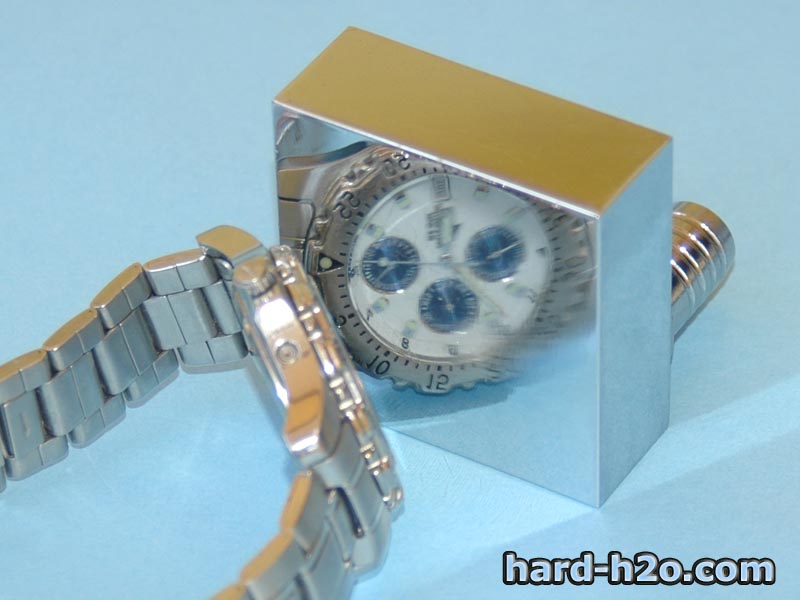

La forma cuadrada es perfecta, la base es lisa. | Creo que la imagen lo dice todo, la calidad del lijado y pulido de la superficie del bloque es impresionante. |

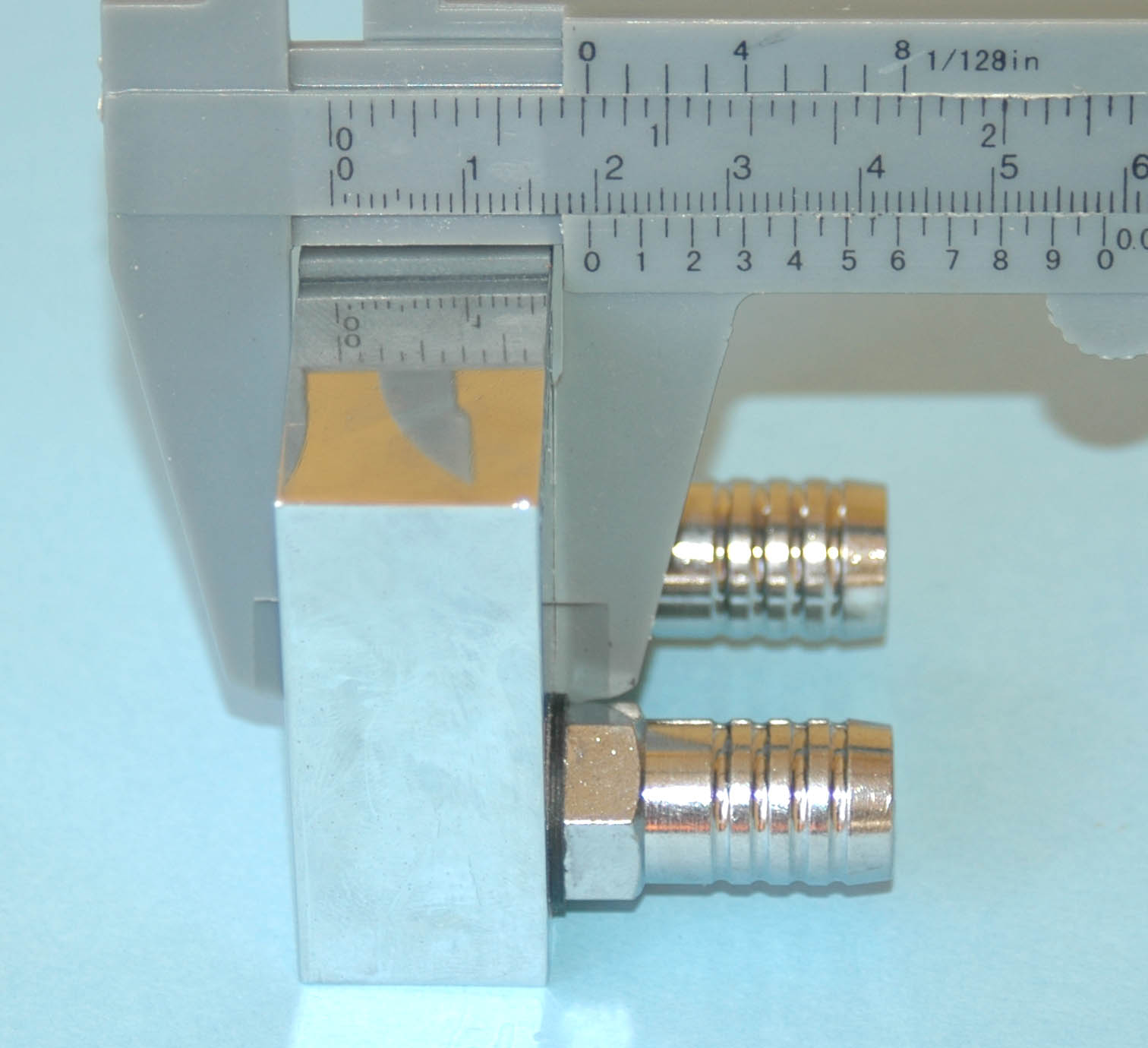

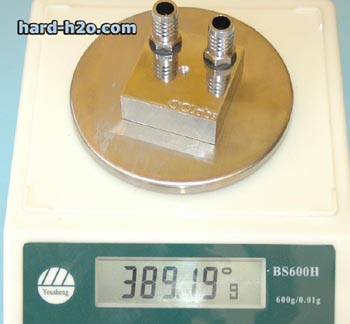

El bloque esta compuesto por 390gramos de cobre con una pureza cercana al 99%. | La dimensión de la pared es de aproximadamente 19mm. |

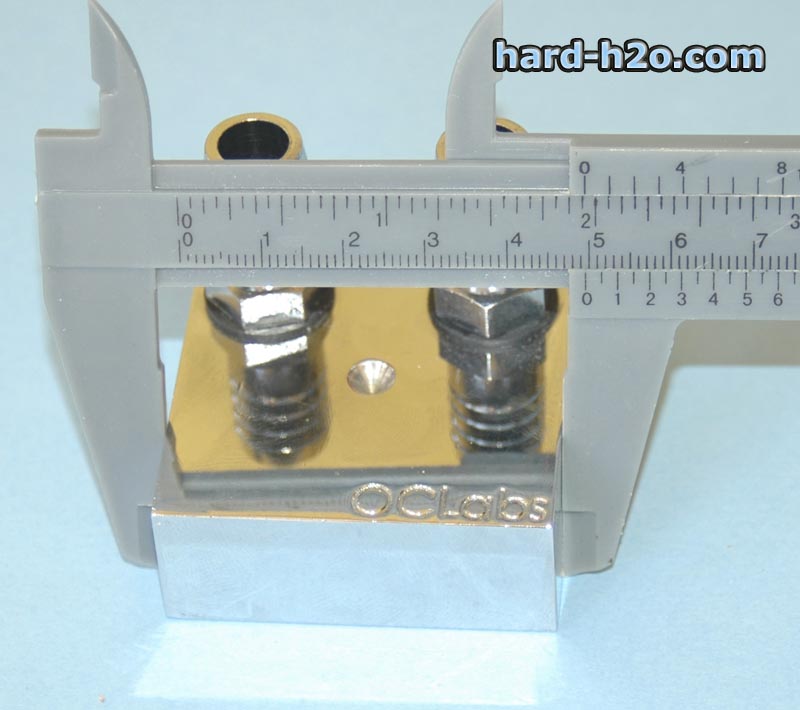

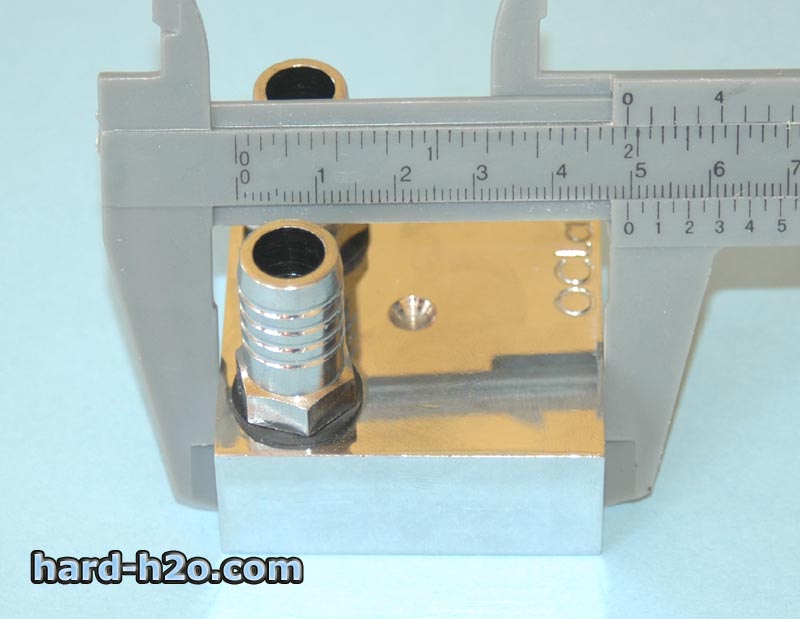

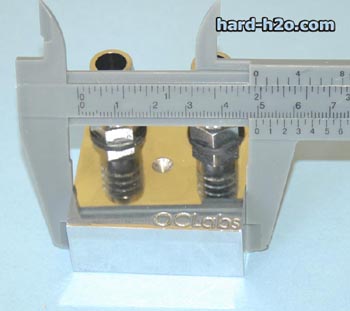

La anchura es de 5cm lo que permite cubrir toda la superficie del microprocesador. | La longitud es de también de 5cm, por lo que nos encontramos con un bloque totalmente cuadrado. |

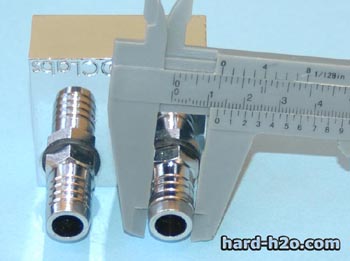

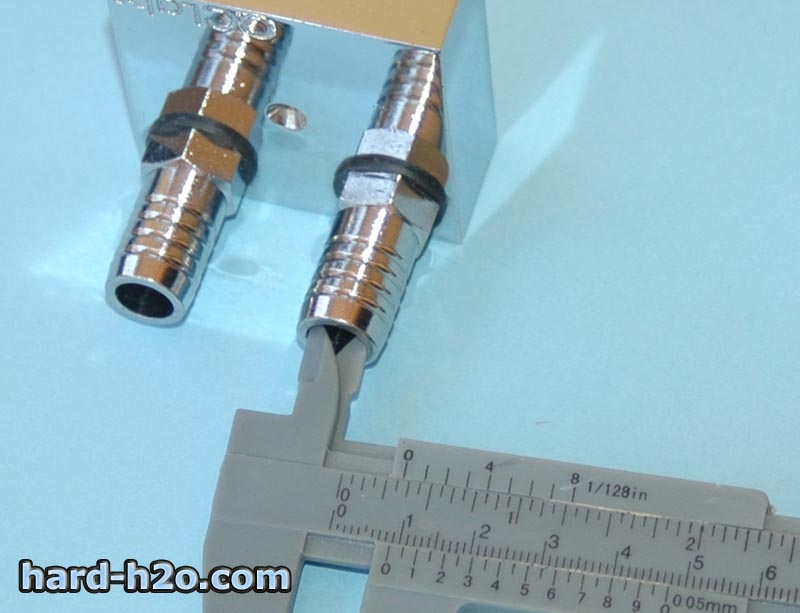

El diámetro interno de los racores esta muy conseguido, siendo este de 9mm. | El racor exterior es de 12'5mm o 1/2", lo que permite aceptar tubos de 10, 12, 1/2" de interior. |

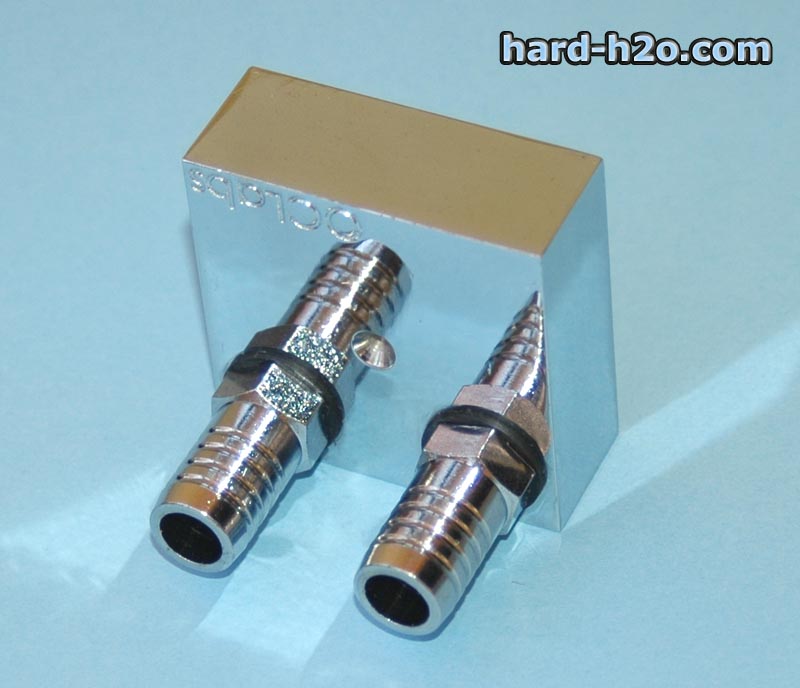

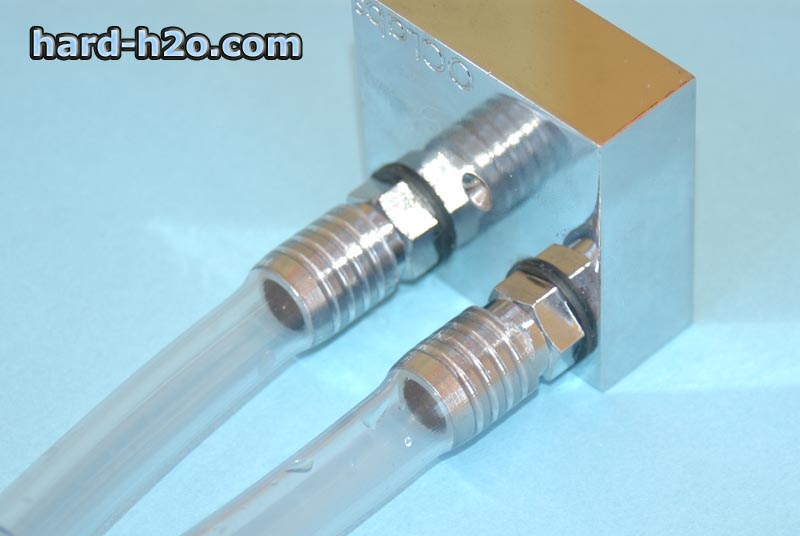

Gracias al relieve de los racores, con marcas circulares, permite una mayor sujeción del tubo en los racores, siendo únicamente necesario el uso de abrazaderas para tubos de mas de 12mm de interior. |
Instalación:

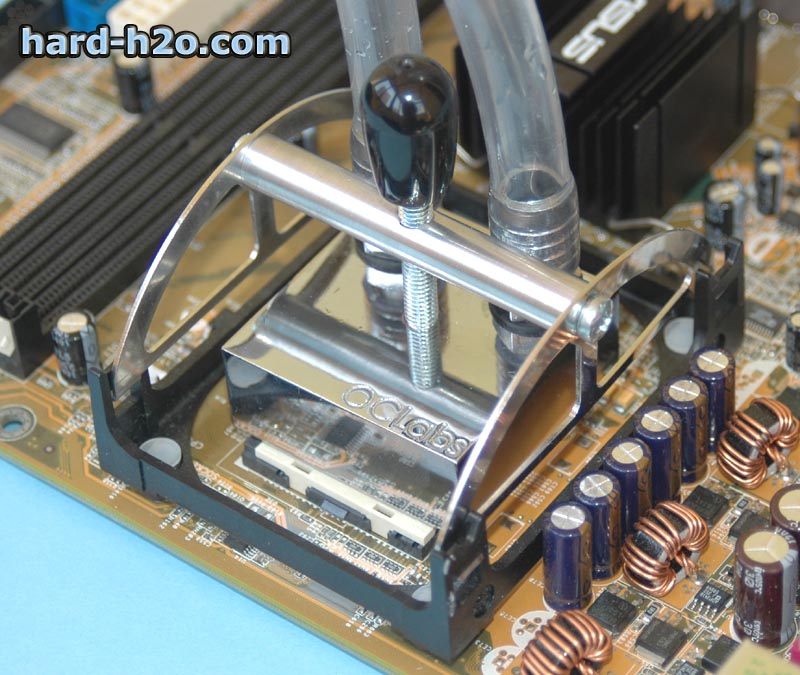

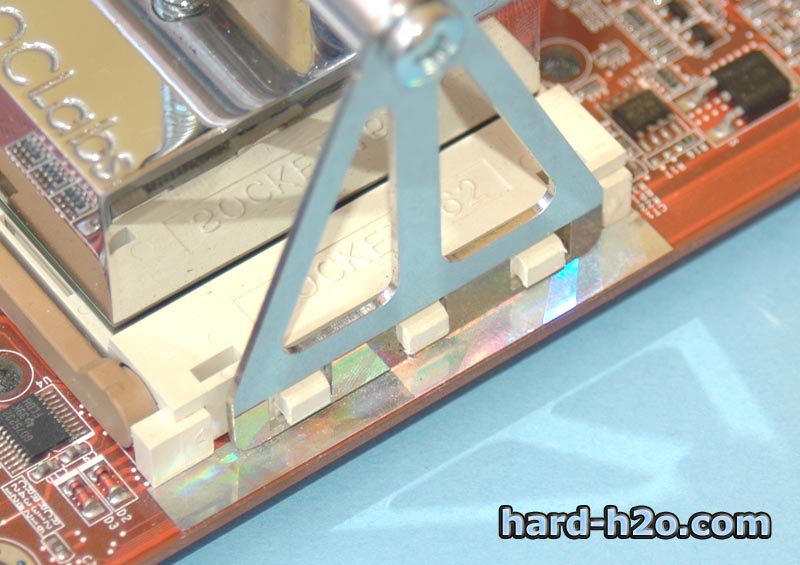

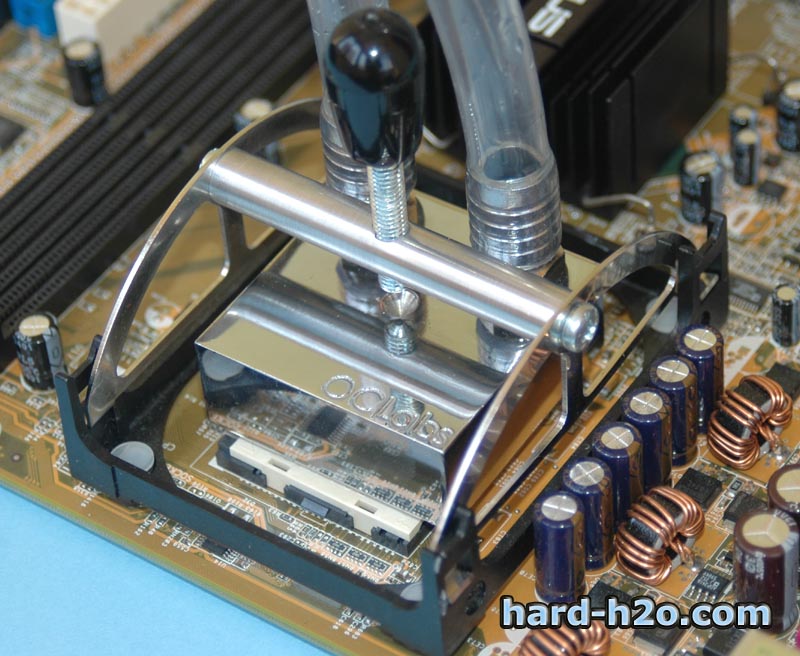

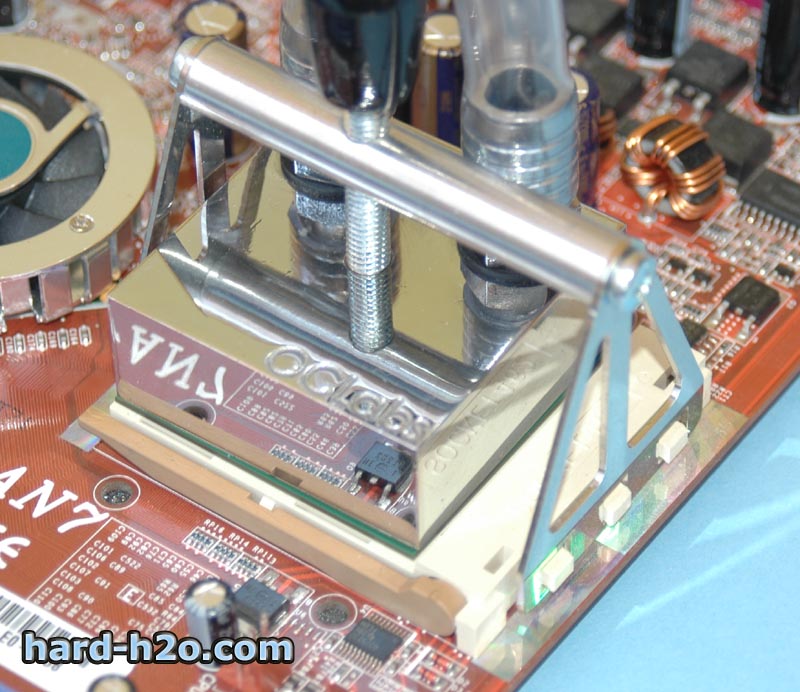

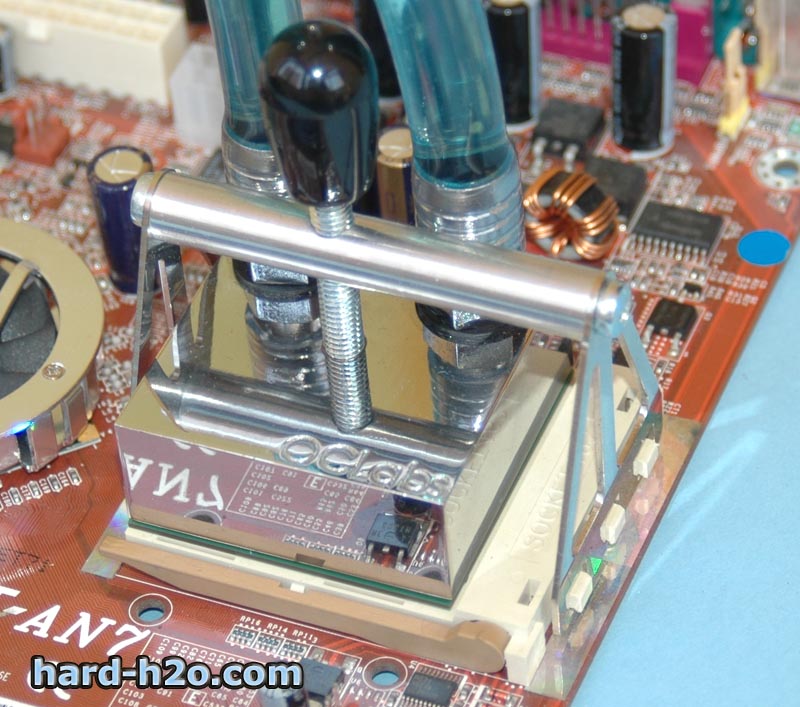

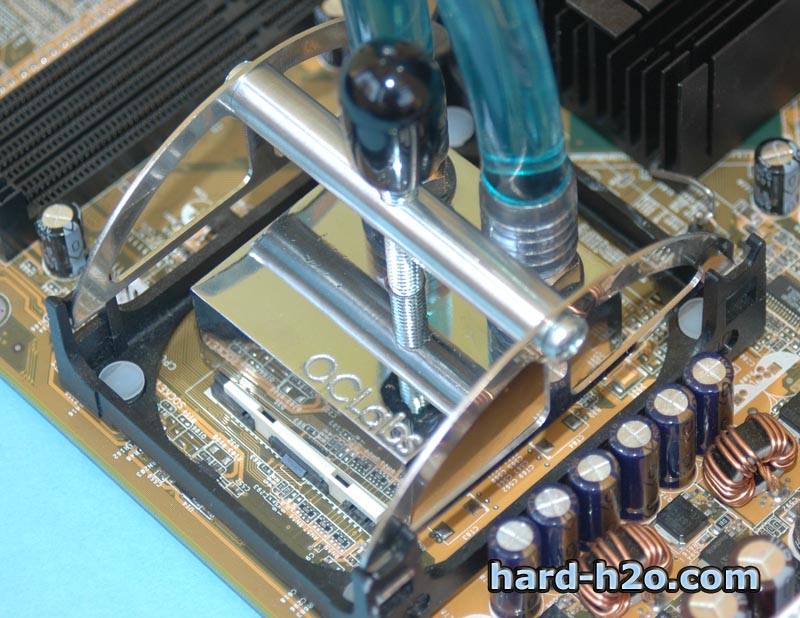

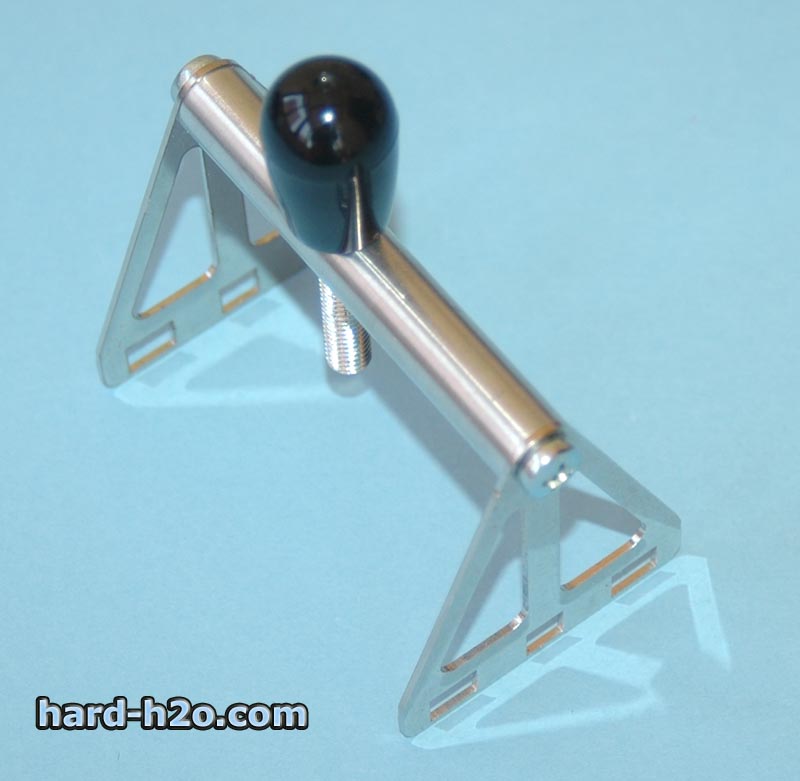

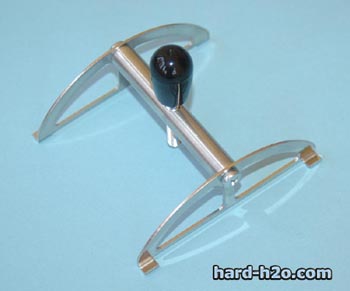

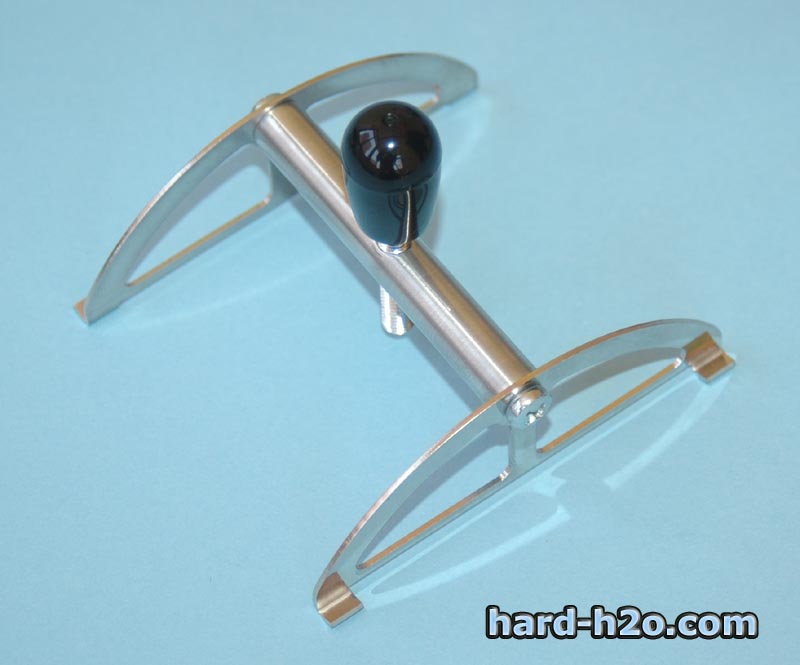

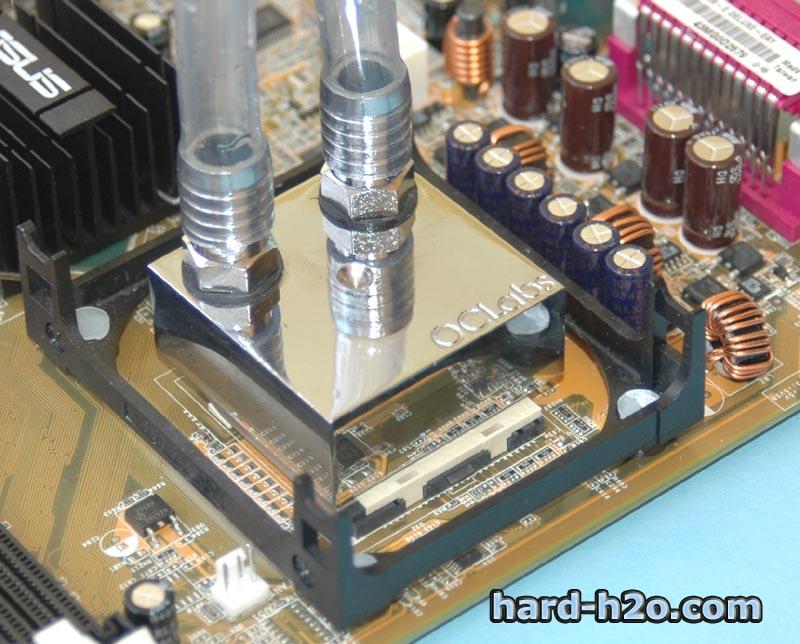

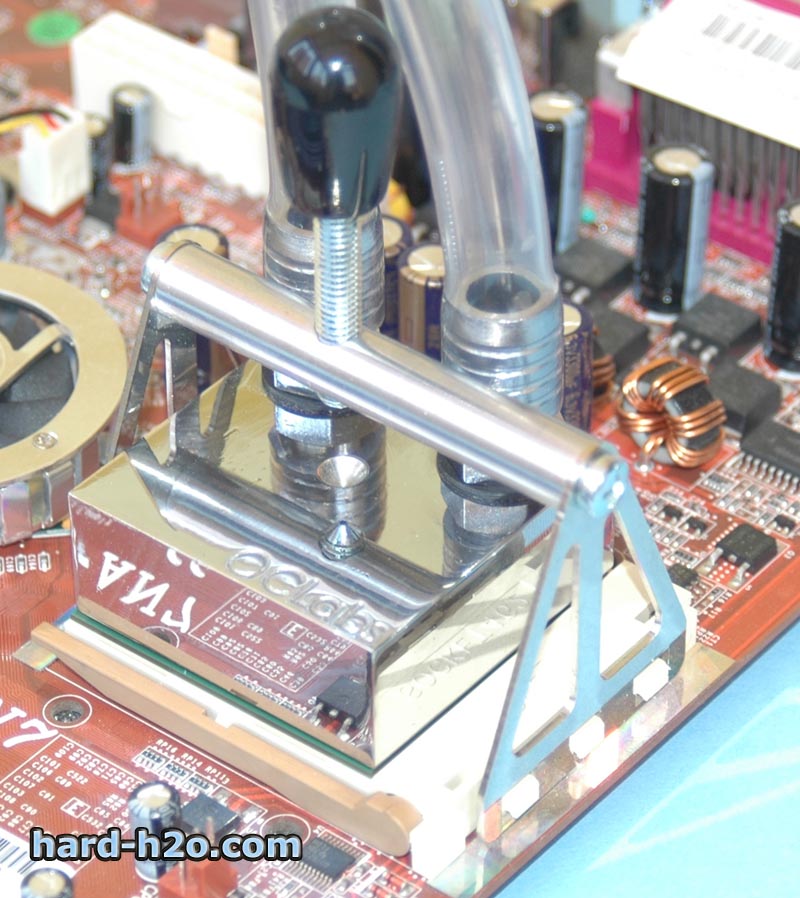

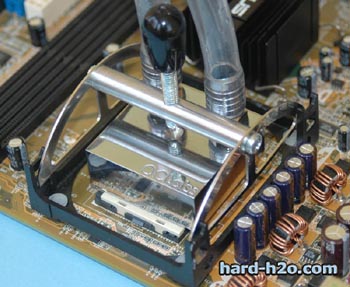

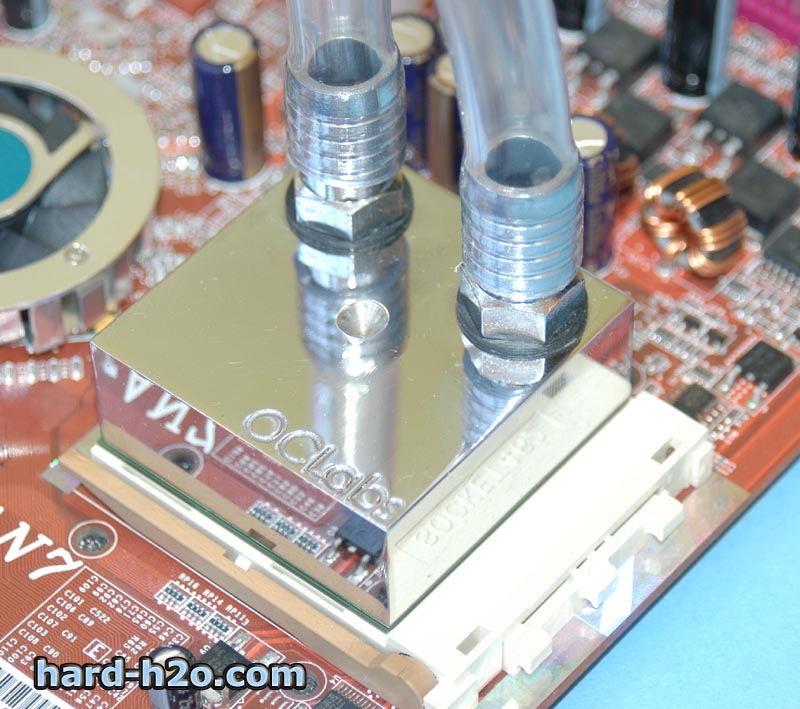

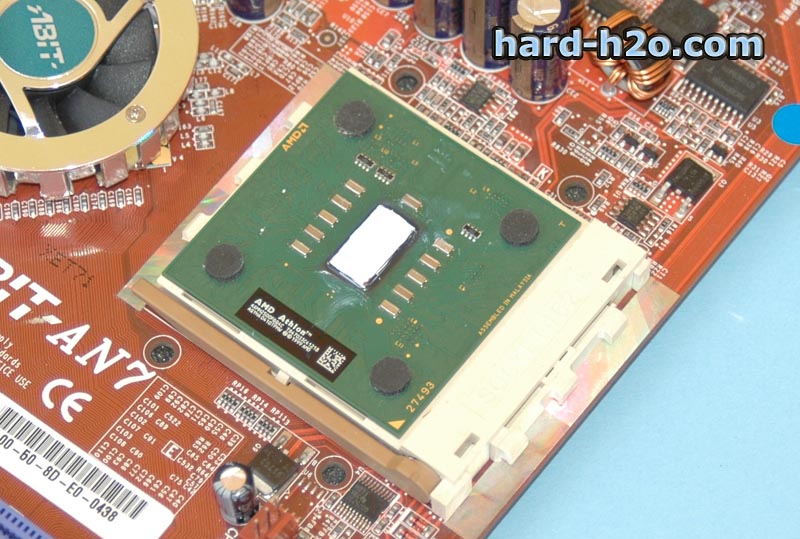

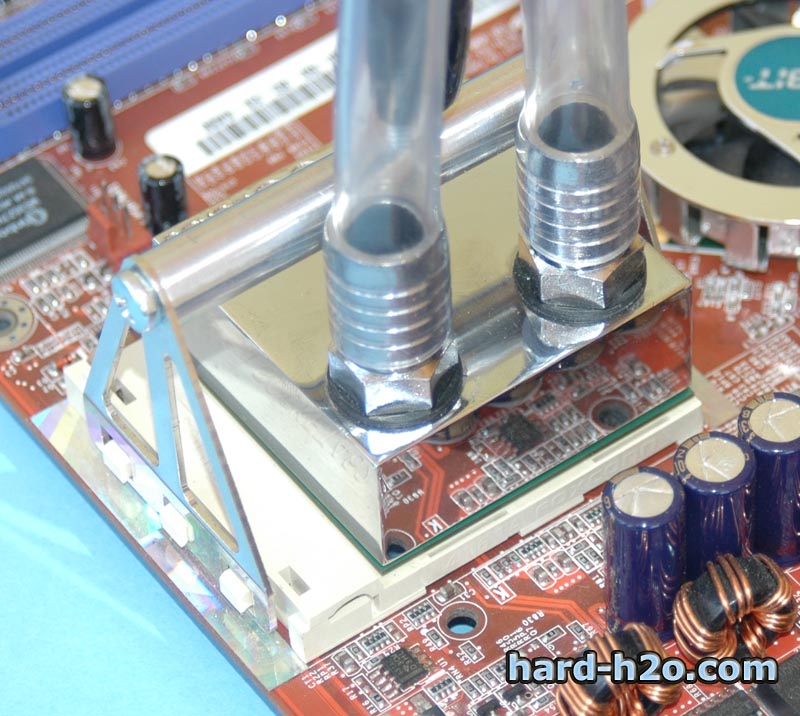

Debemos de situar el bloque lo mas centrado que podamos del core, tal como se muestra en la imagen. | Como podemos ver deberemos de montar el anclaje con el tornillo centra subido. |

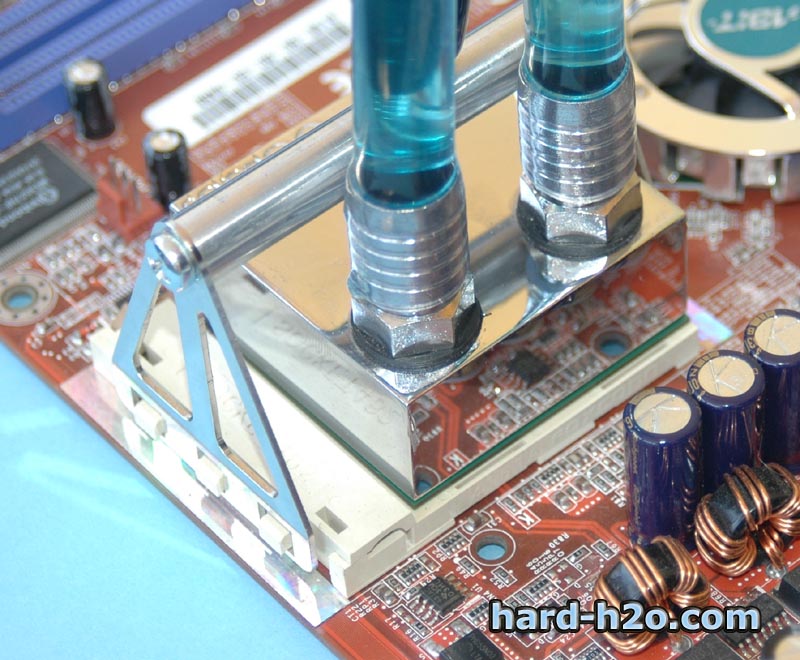

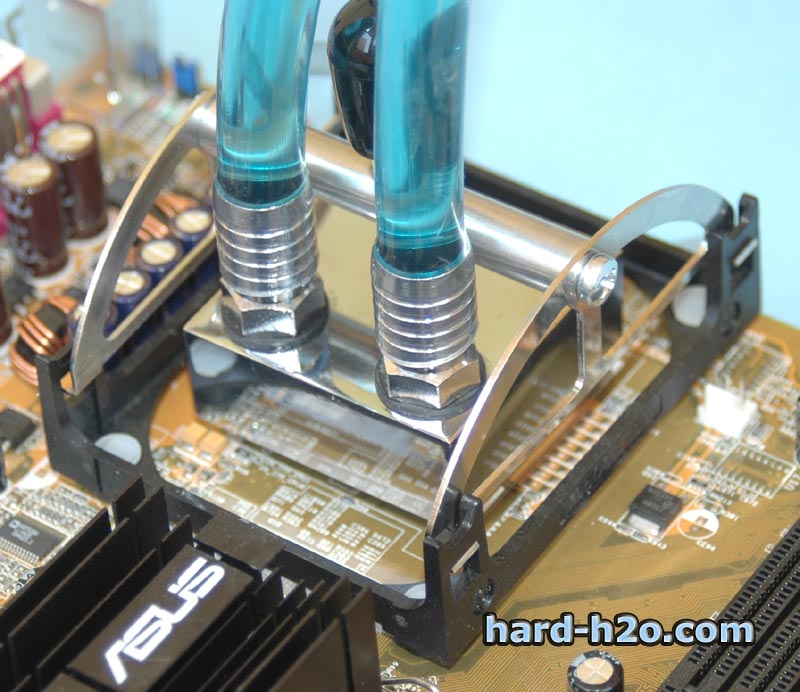

Podemos apreciar el bloque en funcionamiento, como no origina ningún tipo de burbuja interna logrando así la mayor disipación posible. |
Equipo de pruebas:
| |
Placa Base | Abit AN7 (nforce2 Ultra400) |
Procesador | AMD Xp 2500+ Mobile Aqyha |
Memoria | 2x512 A-Data Vitesta PC4000 |
Radiador | Black Ice Extreme 2 |
Bomba de agua | Swiftech MCP600 rev2 |
Fuente de alimentación | Zalman 400W apf |
Deposito | Innovatek Tank-o-Matic Racores 1/2" |
Ventiladores | 2 Sunon de 12cm |
Test de temperatura:
Las pruebas han sido realizadas sobre el equipo citado anteriormente y ha sido sometido a un amplio rango de voltajes, para comprobar el funcionamiento de este bloque.
La pasta Térmica usada ha sido artic silver 5, por lo que lso valores han sido tomados 12 horas después de haber montado el sistema, a la espera de que la pasta se asiente correctamente. El tubo usado para las pruebas ha sido de un diámetro interno de 12mm.
Los valores en idle han sido obtenidos después de 30 minutos de inactividad en Windows, mientras que los valores del full han sido obtenidos después de una hora de usar el Sandra y el prime consecutivamente. Los valores relativos de PR han sido obtenidos a partir de los mostrado pro el CBid.
Notar que hemos alcanzado en idle una temperatura en el micro cercana a la temperatura ambiente, esto realmente no es cierto, ya que, la medición se ha realizado introduciendo la sonda pegada a un lateral del core, posiblemente la temperatura en el centro del core seria de unos grados mayor.
Recordad que el circuito interno de este bloque esta compuesto por un trio de pasadas en paralelo, lo que le dan un gran rendimiento, pero con la contra de ser un bloque muy restrictivo. Con lo que podremos apreciar una diferencia mínima entre el procesador en idle y full.
Xp-M 2500+@3800+
| CLKxFSB | Vcore | PR | | | |
1800mhz | 13'5x133 | 1'56V | 2500+ | 24º / 23'7º | 30º / 28'5º | 24º |
2240mhz | 13'5x166 | 1'65V | 3000+ | 25º / 25'3º | 30º / 30'1º | 24º |
2200mhz | 11x200 | 1'65V | 3200+ | 26º / 26'1º | 30º / 31'2º | 25º |
2300mhz | 11'5x200 | 1'74V | 3400+ | 26º / 27'2º | 31º / 32'4º | 23º |
2400mhz | 12x200 | 1'875V | 3600+ | 29º / 28'7º | 33º / 34'6º | 23º |
2500mhz | 12'5x200 | 1'969V | 3800+ | 30º / 30'7º | 36º / 36'3º | 23'5º |
- Conclusión:
| |
Apariencia espectacular, el cromado es impresionante. | Anclaje del socket 478 podría sujetarse mejor al marco. |
Ausencia de soldaduras o marcas. | |
Buen rendimiento | |
Diámetro de los racores. | |
Anclaje para socket amd Xp. |
Estamos ante un bloque de terminado espectacular, que en vivo es realmente una joya, con un rendimiento que lo sitúa en los bloques de nivel alto. Además gracias a que es un bloque de una única pieza nos da una gran seguridad frente a las posibles fugas que puedan haber en nuestro circuito.
Sin ser un bloque de un rendimiento extremo, permite un equilibrio entre rendimiento - presión de la bomba, lo que le da la ventaja de funcionar correctamente con la mayoría de los sistemas actuales que habitualmente usamos. Por su estética, su rendimiento y sus anclajes para 478, 462 y 939, es opción que deberíamos de tener en cuenta a la hora de elegir un bloque para nuestro procesador
Producto cedido por Overclock Labs
Producto / Enlace | Precio (14/04/05) |
Bloque Overclock Labs WBNKB5 CPU | 52.00€ (IVA inc.) |
