Bloque Z-chipset - Danger Den
· Análisis: | G0sU | · Fotos y montaje: | Franzol |
· Publicado por: | Franzol | · Fecha: | 04/04/2005 |
Producto cedido por Coolmod
En los sistemas K7 para hacer un buen overclock al micro hay que subir la velocidad del bus también, con esto se aumenta asimismo la frecuencia a la que funciona el chipset, y por tanto este genera más calor. Es importante manterlo fresco ya que por el chipset pasa toda la información, y de este depende la estabilidad del sistema; por eso encontraremos problemas si usamos los ruidosos disipadores que incluyen las placas. Hoy vamos a analizar un disipador de uno de los especialistas en esto de la refrigeración líquida, Danger Den.
Especificaciones del producto:
| Dimensiones | 40 x 35 x 20 mm |
| Materiales | cobre / metacrilato |
| Peso | 130 g |
| Racores | 10 mm |
Presentación y vista en detalle:
 |  |

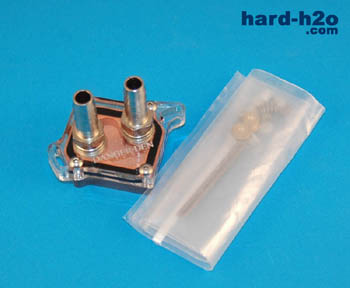

| En el kit se suministra el bloque, y los tornillos y tuercas de acero para montarlo. | También incluye muelles y arandelas de goma para no dañar la placa base al instalarlo. |
 |  |
| Los orificios en la tapa tienen varias posiciones para que pueda ser puesto en placas base con distinta distancia entre los agujeros del chipset. | El diseño del canal es una simple 'S' con una profundidad de 9mm, muy poco restrictiva. |
 |  |
| La base del bloque esta trabajada en una plancha de cobre de 13mm. | Sobre ella una tapadera de Luctite cortada con láser y los racores enroscados en esta. |
 |  |

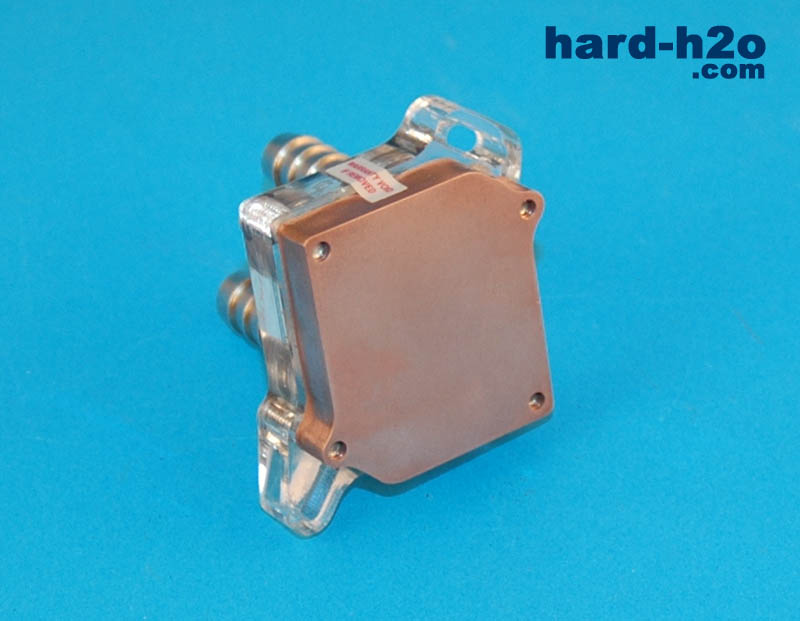

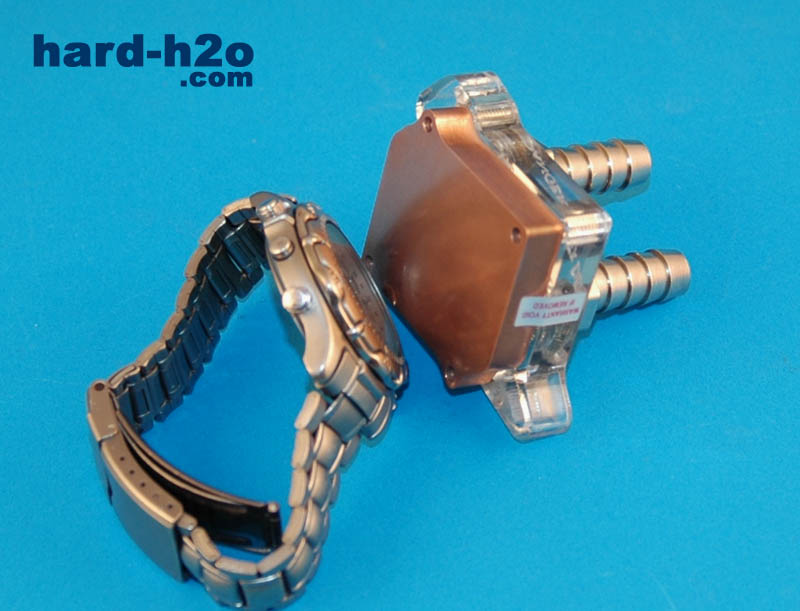

| Base y tapa están unidos mediante 4 tornillos, existen varios modelos de tapas para distintos sistemas. | El pulido es bastante bueno, aunque hemos visto bloques de este fabricante que parecían espejos. |
 |  |

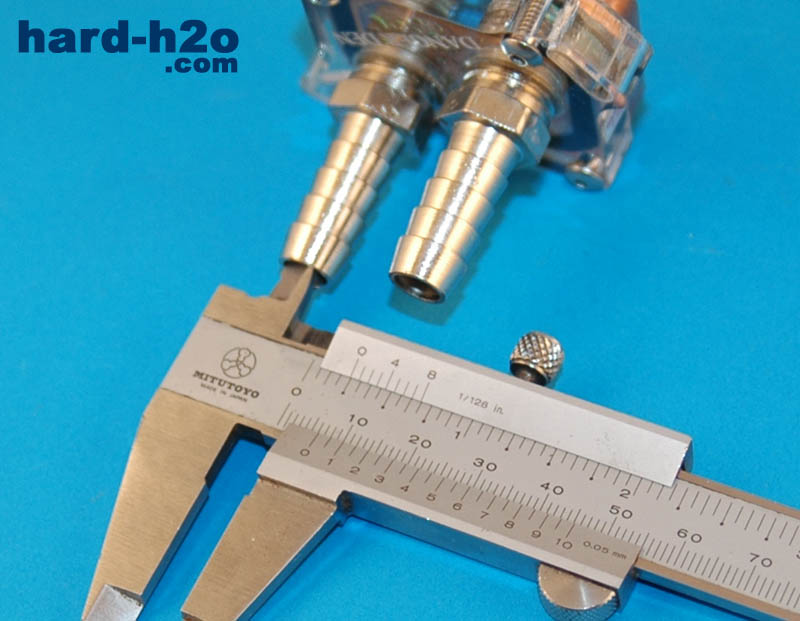

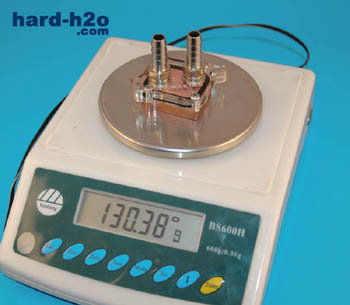

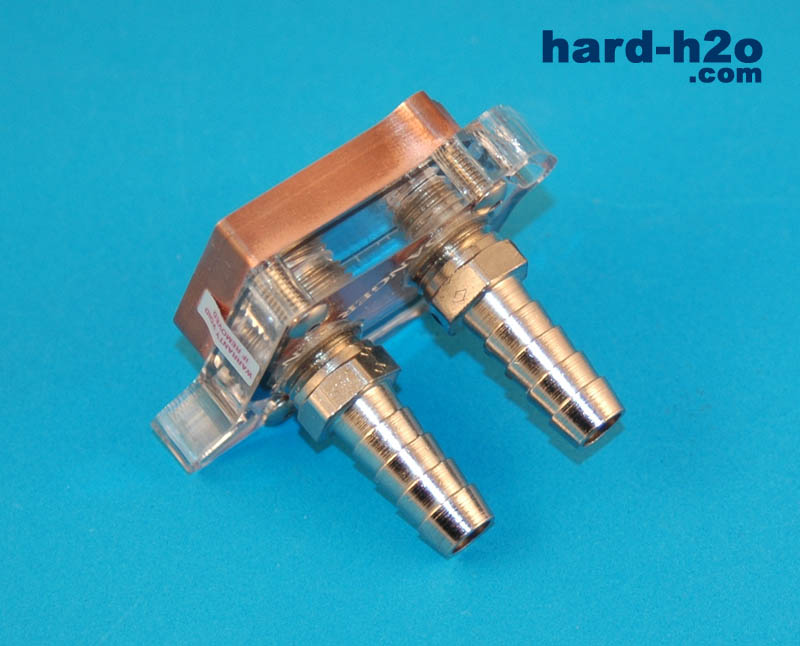

| Pese a ser de cobre es muy ligero, esto es porque el grosor que ha dejado el surco en la base es de solo 3mm. | Los racores tampoco son restrictivos, para tubo de 10mm. y un interior de 8mm, aunque pueden ser sustituidos en caso de que usemos tubos más gruesos. |
 |  |
| El tamaño de la base es de 40mm .. | ... por 35 mm. más que suficiente para cubrir cualquier northbridge. |
- Instalación:
 |  |

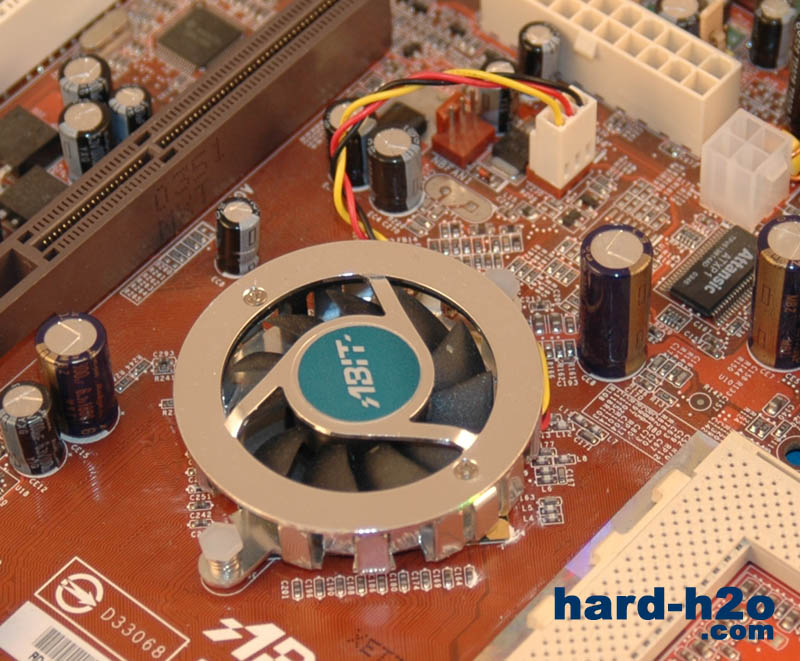

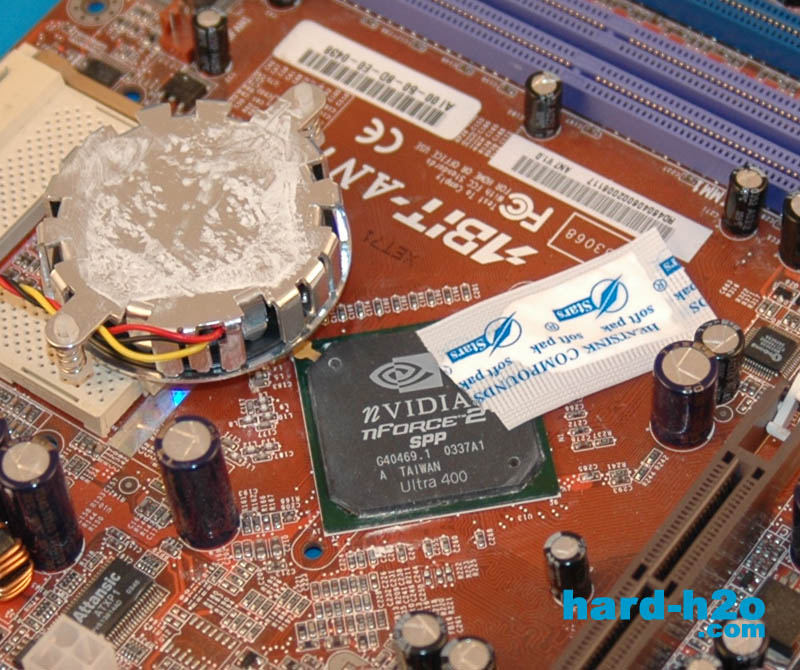

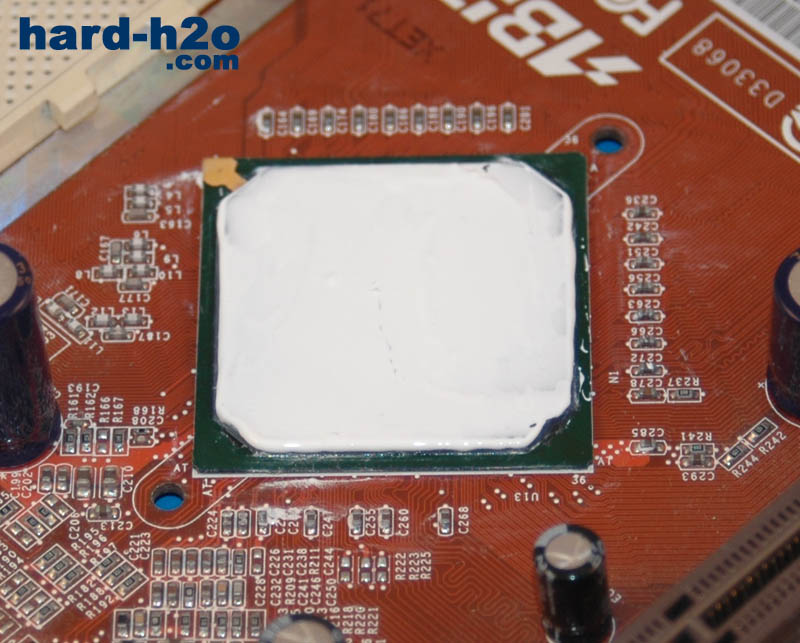

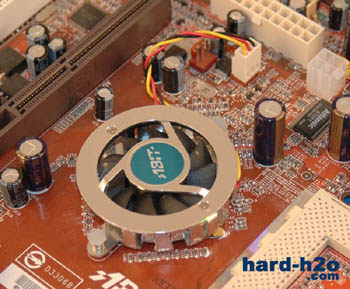

| Vamos a sustituir el pequeño disipador de nuestra Abit AN7 por el DD Z-chipset. | Limpiamos primero los restos de silicona que ha dejado el antiguo disipador, y aplicamos una fina capa de pasta térmica. |
 |  |
| En chips de la placa o gráficos es mejor usar silicona térmica que no conduzca la electricidad, puesto que es fácil que caiga fuera y cause un cortocircuito. | Con cuidado para no rayar ninguna pista introducimos ambos tornillos. |
 |  |

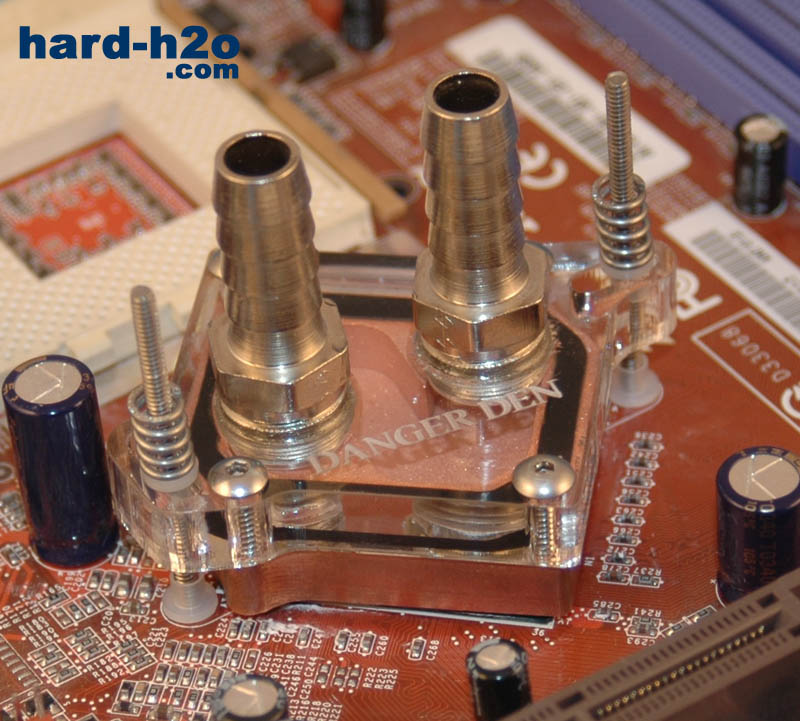

| En el reverso ponemos una arandela de nylon y una tuerca pequeña, dejando el tornillo enrasado con esta para evitar que llegue a tocar la chapa de la caja. | En el anverso ponemos otras arandelas y asentamos bien el bloque para que haga buen contacto con el chipset. |
 |  |

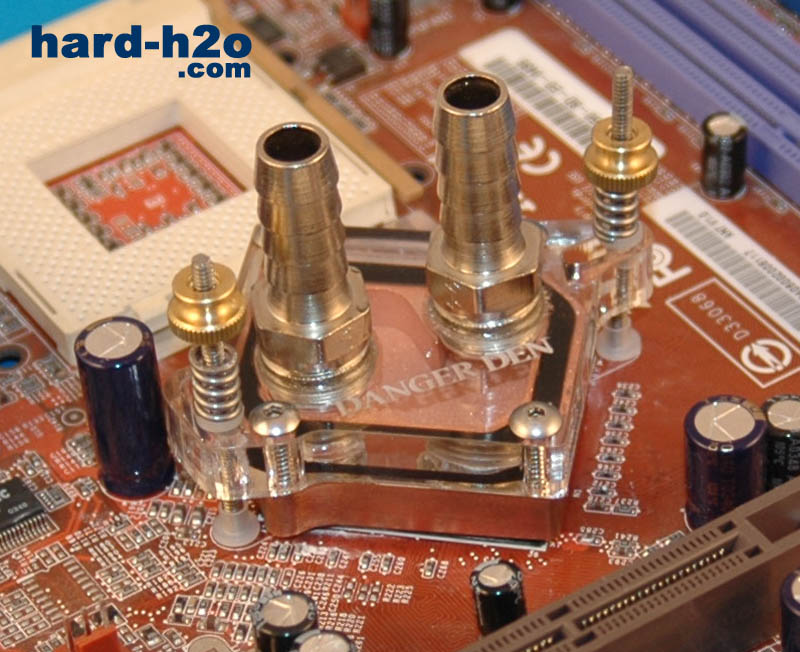

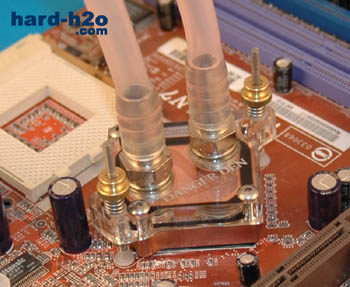

| Los muelles evitan que se haga demasiada presión o que se haga más fuerza de un lado que de otro y el bloque no haga buen contacto. | Para fijarlo usamos las tuercas grandes. |
 |

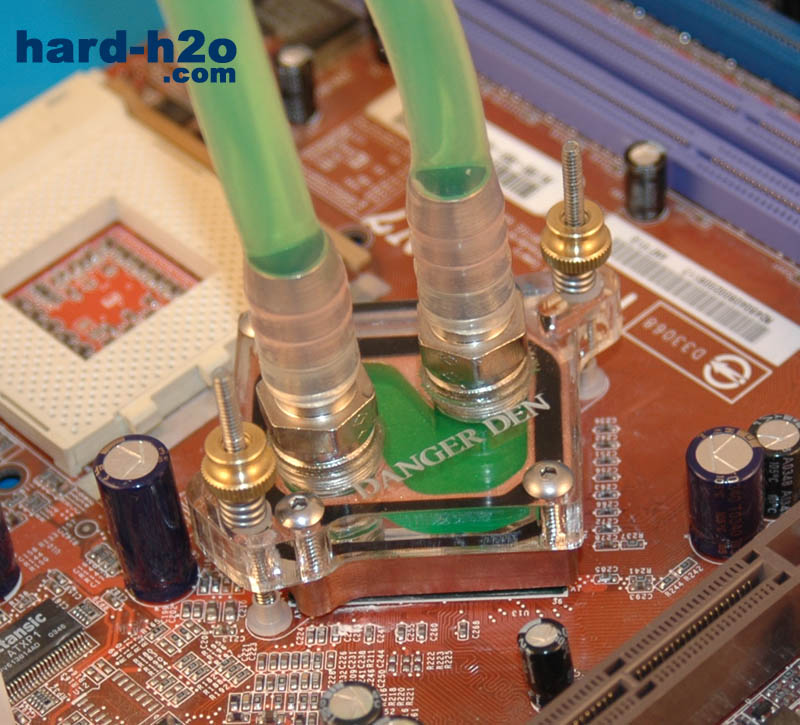

| Ahora veremos que tal se comporta cuando llega el calor :) |
Equipo de pruebas:
| Componente | Modelo |
| Placa Base | Abit AN7 nForce2 |
| Procesador | AMD K7 Mobile 2500+ |
| Memoria | DDR 400 2x512 Geil |
| Disco Duro | Seagate Barracuda 120gb SATA |
| Tarjeta gráfica | Ati Radeon 9800SE |
| Fuente de alimentación | |
| Bloque procesador | |
| Bloque chipset | Danger Den Z-chipset |
| Radiador | BIX2 Extreme |
| Bomba | Eheim 1048 |
| Ventiladores | 2 Papst 8cm |
Test de temperatura:
El circuito quedó montado de la siguiente manera, el agua se enfriaba en el radiador bix2 con dos papst de 8cm, llegando directamente al bloque a una temperatura de 27-28 ºC y por último enfriando el Danger Den TDX montado en el procesador. Para medir la temperatura del northbridge se usó una sonda conectada al Digital Doc 5 colocada en el reverso de la placa, esta dió unas lecturas de 37º en idle y 40ºC en carga con el bus a 200MHz y una temperatura ambiente de 23º.
K7 Mobile 2500+
| | | Temp. Agua | | |
| - 166 MHz | 23 º | 27º | 35º | 38 º |
| - 200 MHz | 23 º | 28º | 37º | 40 º |
Conclusión:
| Nos gusta | Puede mejorar |
| Poco restrictivo | No incluye instrucciones de montaje. |
| Mejora la temperatura de nuestro chipset a la vez que elimina el ruido. | |
| Se adapta a distintas placas. | |

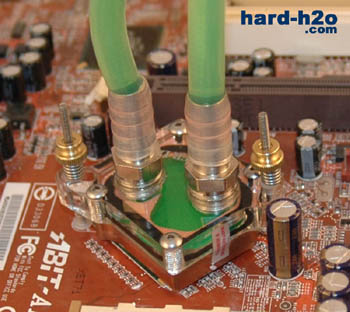

| El uso del metacrilato nos permite ver el agua coloreada en el interior |
Como no podía ser de otro modo Danger Den no nos ha defraudado, hemos disfrutado con este bonito bloque de un acabado exquisito. Es el complemento ideal para un sistema de refrigeración líquida, aportando estabilidad al sistema y haciendo que este pueda ser más overclockeado. Además soluciona de un plumazo el irritante ruido que producen los pequeños disipadores de chipset sin perjudicar apenas al flujo de agua de nuestro circuito al tener racores y un diseño poco restrictivos.
