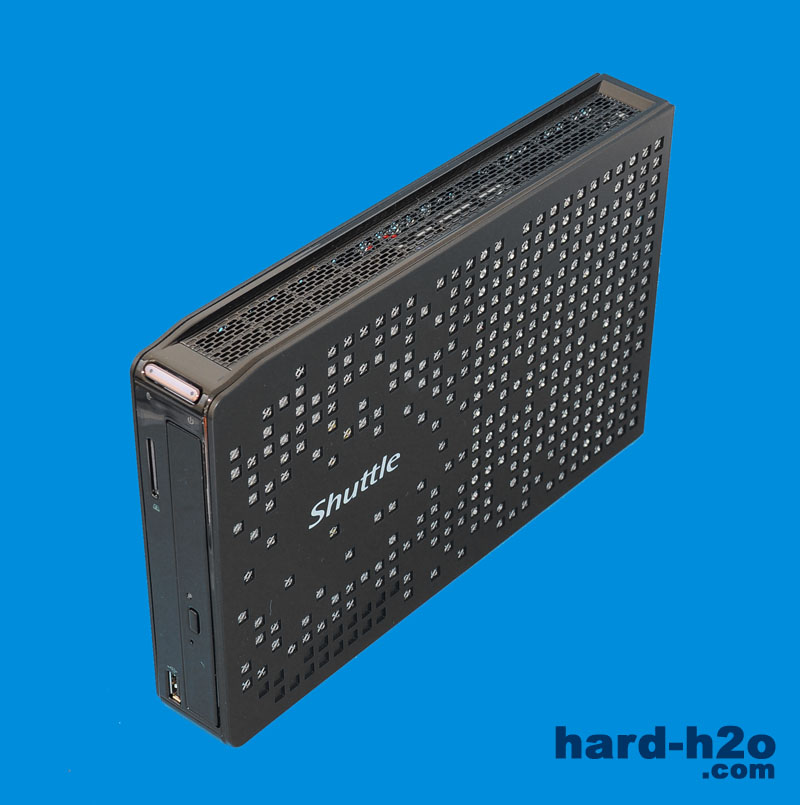

En la zona inferior del XS 3510M tenemos los orificios para colocar el soporte; en el manual se especifica claramente que el equipo siempre debe estar en posición vertical, ya que de otro modo estaríamos obstruyendo el flujo de aire.

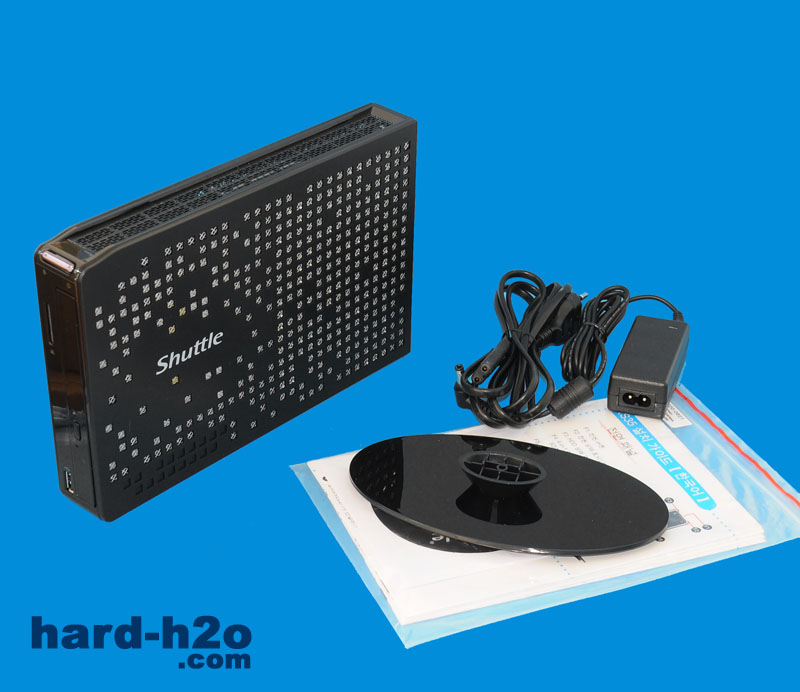

El adaptador de corriente externo es de rango completo, ofreciendo un máximo de 40W, potencia más que suficiente para este equipo, que gracias al uso de Intel Atom y Nvidia ION, que tiene un consumo máximo ronda los 29 W.

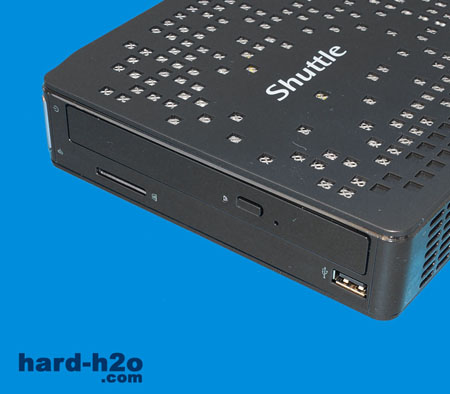

Desmontar este barebone es sumamente fácil. Solo tenemos que quitar un tornillo y ya podremos quitar ambos laterales. Esto nos serviría para cambiar la unidad de DVD por otra, la RAM o el disco duro, además de poder limpiar la rejilla que tapa los orificios de los laterales.

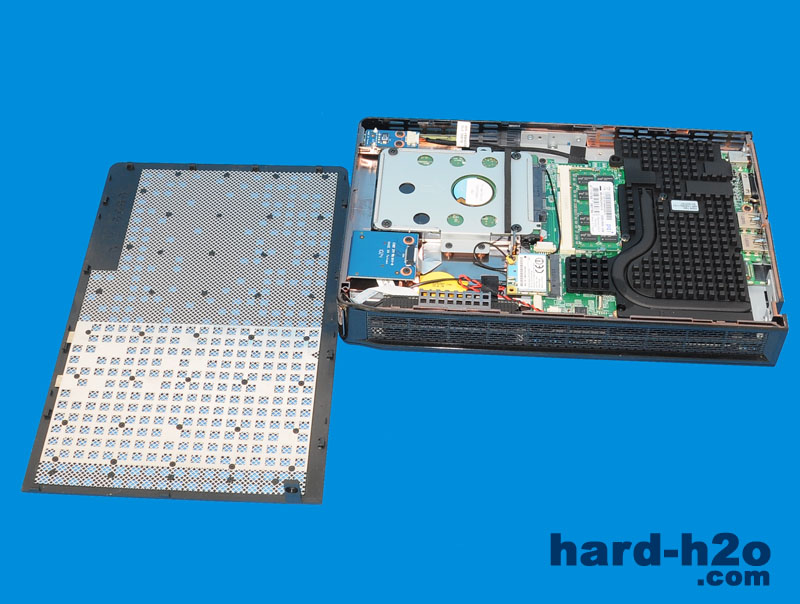

Como podemos observar, todo el hardware que se puede cambiar es totalmente accesible. la CPU y el chipset están protegidos por un disipador pasivo de aluminio.

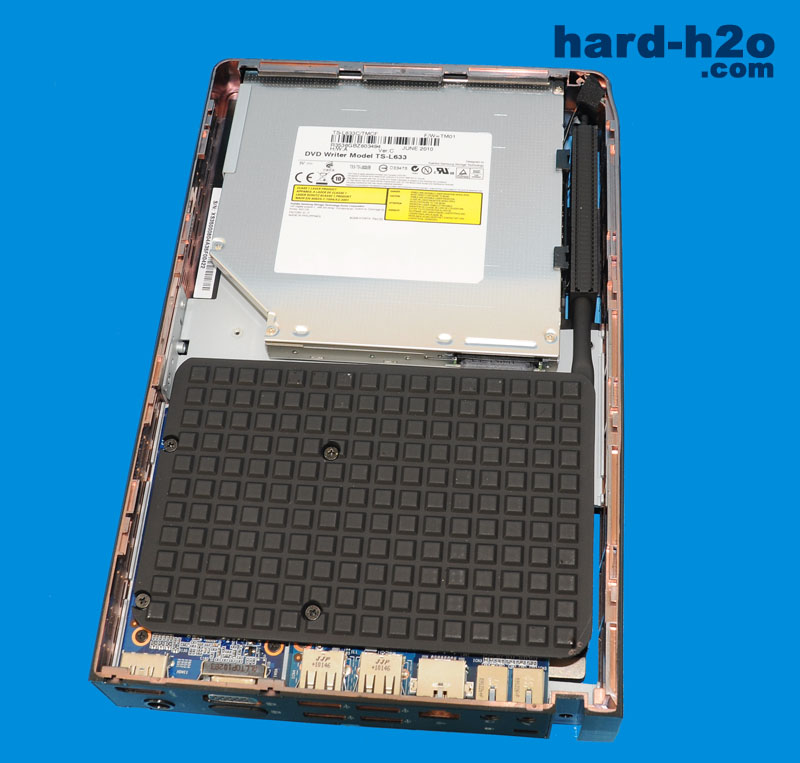

En la zona contraria, otro disipador negro de aluminio tapa toda la circuitería; la entrada de aire por lo laterales refrescarán esta superficie. Es por ello que no se necesario el uso de ventiladores.

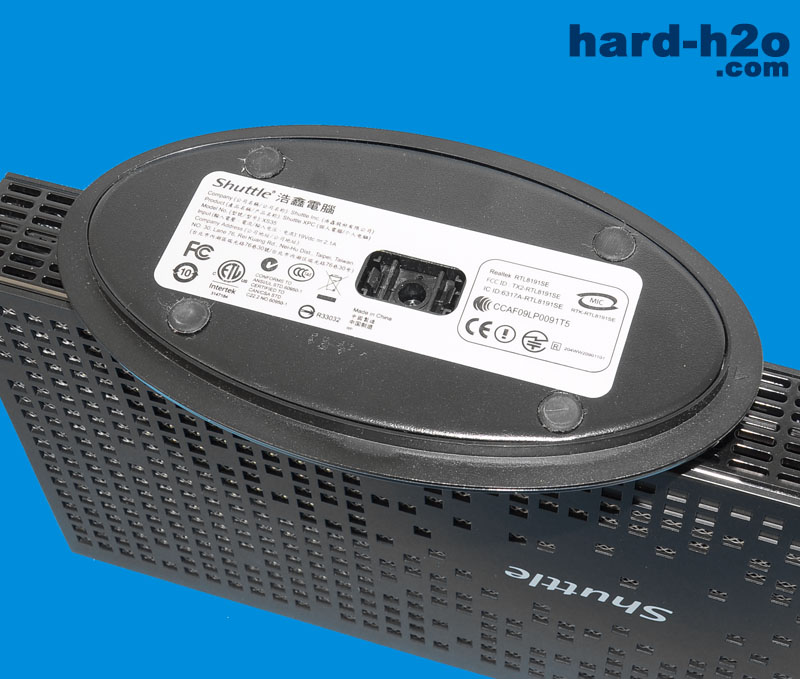

Para la colocación de la base es necesario insertar el tornillo que se acompaña y anclarlo. Dicha base es bastante pesada, con cuatro patas de goma para evitar que se mueva.

Respecto al hardware montado, se ha escogido una CPU Intel Atom D510 con una velocidad de 1,66 GHz, de doble núcleo y caché L2 de 1 MB. EL Horth Bridge está integrado con el controlador de memoria y gráficos.

El TDP máximo es de 15 W, un consumo muy muy ajustado.

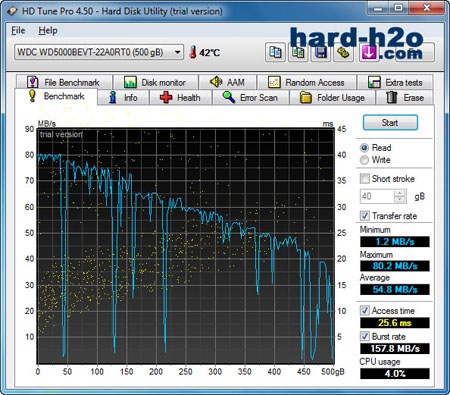

El disco duro es una unidad de 500 GB SATA2, un Scorpio Blue de Western Digital con 8 MB de caché y una velocidad de 5.400 RPM. Como podemos aprecias, por su velocidad, podríamos tener un rendimiento algo heterogéneo, aunque se puede arreglar incluyendo una unidad mecánica de gama alta o ir directamente a una unidad SSD.

El consumo en reposo de la unidad es de 0,85 W y para lectura/escritura de 2,5 W.

El XS 3510M sólo permite instalar un único módulo de memoria RAM DDR2 de tipo PC5300 ó PC6400 con un máximo de 2 GB. En nuestro caso, tenemos 2 GB DDR2 a 400 MHz.

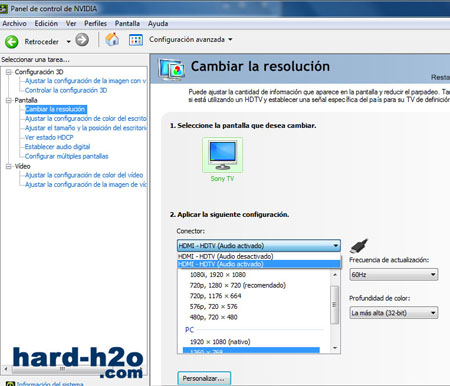

Gracias al puerto HDMI, podemos disfrutar de la alta definición tanto en el video como en el audio. Desde el panel de control de Nvidia podemos activar o desactivar el audio de este conector, así como configurar la resolución, con un máximo de 2560x1600 px.

Para el VGA, la resolución máxima soportada de es 2048x1536 px.

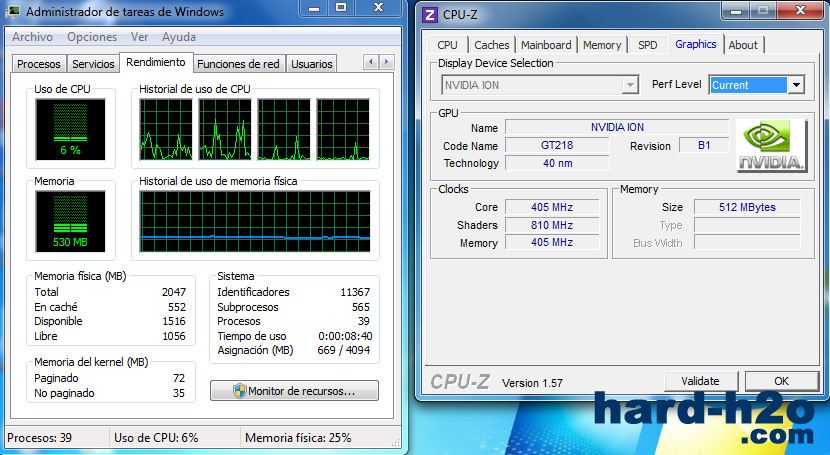

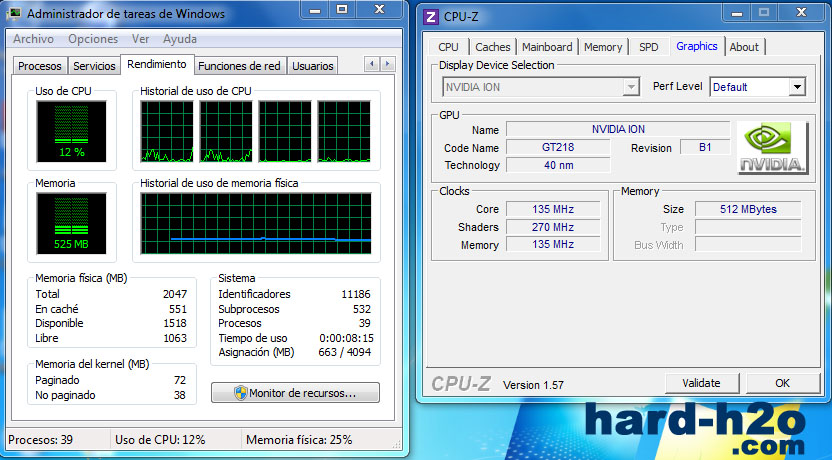

EL sistema gráfica Nvidia ION2 dispone de memoria DDR3 exclusiva, con un total de 512 MB. Ofrece distintos perfiles según el uso; en modo escritorio, tanto el núcleo, como el shader y la memoria bajarán automáticamente de frecuencia.

Por otro lado, en cuanto hagamos uso de aceleración por hardware, el perfil del ION2 cambiará, con una valores superiores para núcleo, memoria y shader.

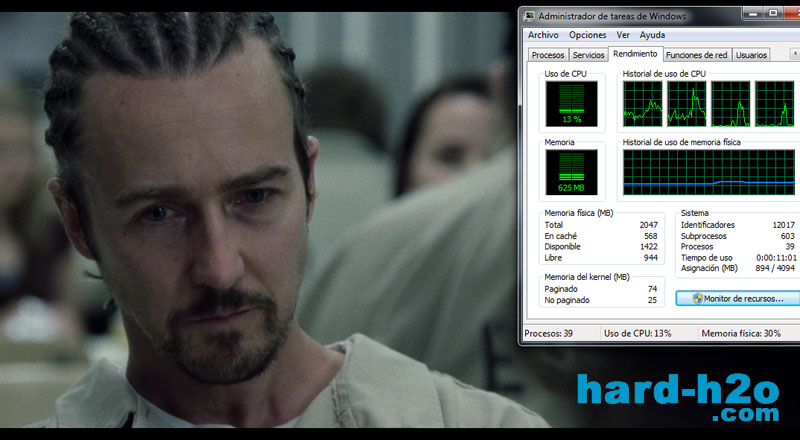

Gracias a la aceleración utilizando la GPU, podemos disfrutar del cine en alta definición (ya sea en Bluray o en fichero contenedor Matroska) de una forma fluida y sin necesidad de forzar la CPU.

Al arrancar por primera vez el Shuttle, sólo fue necesario instalar los drivers del adaptador Wi-Fi, ya que por defecto no viene instalado.

Control AP es un software de Shuttle para configurar la configuración
Wireless. Así, podremos activar y desactivar la señal WiFi de una manera cómoda y sencilla.
