Cómo hacer un logo reactivo UV

- Introducción:

El objetivo de esta guía será conseguir un elemento de nuestra caja totalmente personalizado, o sea un logo que además contará con la peculiaridad de que será reactivo a la luz ultravioleta. El atractivo de la realización de un logo se basa en poderse identificar con ese, ya sea porqué lo escogimos desde hace tiempo, es nuestro avatar en los foros, es el símbolo de nuestro clan o porque no, es una marca de un componente de nuestro pc....

- Material:

- Una lámina transparente (tamaño DIN-A4 hay de sobra) y que permita la impresión por una cara en una impresora de inyección de tinta o láser
- Impresora de inyección de tinta o laser
- Cutter o tijeras
- Tinta fluorescente o pintura reactiva de señalización.
- Un led ultravioleta o un led azul un poco potente
- Resistencias y cables de conexión eléctrica
- Soldador y estaño
- Interruptor ( opcional)
- Cola adhesiva
- Dremel o clónica con disco de carbono

- Elección del diseño y retoque

Como en todas esas guías que hay que escoger un diseño, primero lo buscaremos si no lo tenemos ya, hasta que estemos seguros de ello. En esta guía usaremos como diseño el logotipo de una marca de procesadores, lo recomendable es que este se vea bien a la hora de imprimirlo en una zona de unos 4x4 cm. aproximadamente ( si se hace más grande un solo led no bastará toda la zona a iluminar)

Ahora lo que tendremos que hacer es pasar el diseño escogido a un programa de retoque fotográfico como podría ser Photoshop en Windows o Gimp en Linux. Lo que haremos es trabajar casi a pantalla completa con el logo escogido, lo que nos facilitará su retoque. La idea consiste en dejar en blanco la zona que se quiere que resalte y en negro la zona que hará de fondo del logo, o sea la parte que quedará estéticamente igual. En las fotos se ve claramente:

Logo original	Logo retocado

- Impresión del logotipo:

Cuando tengamos el diseño ya preparado en blanco y negro, procederemos a imprimirlo en la hoja transparente, vosotros mismos tomad medidas y escoged más o menos las dimensiones que debe de tener vuestro logo, sin pasarse... Otro punto a tener en cuenta que a lo mejor os lo pasáis por alto, intentad cambiar la configuración de la impresora para imprimir en alta calidad, siempre que el papel lo acepte claro.

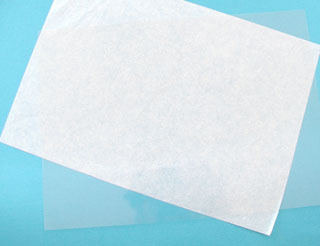

Papel utilizado para el logo	Logotipo ya impreso, lo hemos hecho en tamaño XXL para facilitar nuestras fotos. Si el logo tiene letras, deberemos de imprimirlo volteado, ahora vereis porque.

- Pintando  el logo con pintura reactiva:

La parte original de la guía llega ahora, consiste en coger el logo ya cortado y pintarlo por detrás con pintura. Como la pintura reactiva que usan en las discotecas es cara y poco común, y con rotuladores fosforescentes se ven las marcas de los trazos, se usará pintura de señalización de obras, si esa que resalta tanto :) , no es difícil de encontrar en una tienda de pinturas más o menos grande, y es barata. Es recomendable hacer varias capas con los sprays..

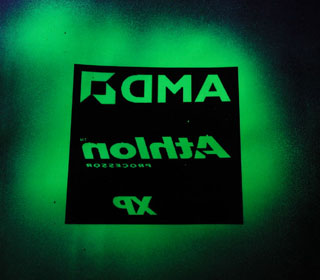

Una vez impreso pintaremos la cara que tiene la tinta negra con pintura de señalización.	Así es como queda en presencia de luz ultravioleta. Como vemos el logotipo se lee al revés, pero queda claro el sistema y el efecto. La zona negra tiene lógicamente pintura por detrás, pero es lo suficientemente opaca para que no se vea.

Ahora tendríamos que recortar el logo del resto de la lámina con unas tijeras preferentemente.

- Realizando un hueco para la instalación del led:

Para que el logotipo se ilumine, tendremos que hacer un hueco con una Dremel o clónica para la instalación del led, es más fácil hacer el hueco en plástico aunque también tenemos que ser un poco más cuidadosos ya que este no ofrece tanta resistencia al corte. Al hacer el hueco hay que dejar un poco de borde, es decir el espacio del hueco debe de ser algo inferior al del logo, para que este se pueda sujetar a la caja. El hueco debería quedar más o menos como el de la foto, con discos de carbono es suficiente para cortar plástico.

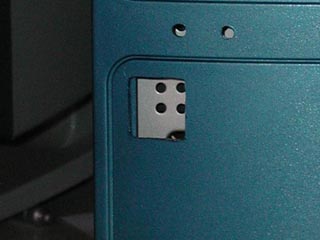

Hueco para poner el logo

Lo dejamos secar y con cola fuerte o algún producto para pegar, enganchamos el logo aprovechando el borde que habíamos dejado, quedando más o menos así.

Logo ya pintado.

- Instalando el led:

La instalación del led se hará por la parte trasera del logo, que lo iluminará. La instalación del led es sencilla se trata de coger 12 voltios de un molex. Se tendrá que conectar en derivación si es necesario poner más de un led. Lo ideal sería que el led se pudiera fijar por dentro de la caja con un portaleds, que se pueden encontrar en tiendas de electrónica. En mi caso aproveche un hueco que tenía echo el chasis de la caja y con un poco de cinta lo sujete, si queréis saber como conectar los leds, lo encantaréis aquí.

Un interruptor del tipo avión en el frontal de la torre para controlar el encendido de este led nunca esta de más, para instalarlo debéis hacer un pequeño hueco en el frontal , y hacer pasar por él o el cable de alimentación de 12v o el de masa. Estos están pintados en pintura acrílica azul metalizada en conjunto de la caja.

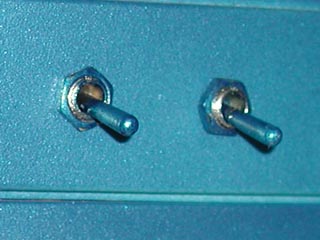

Interruptores del tipo avión

- Resultado final:

El resultado final es bastante bueno, y da un toque de originalidad al pc. A continuación podréis ver las fotos:

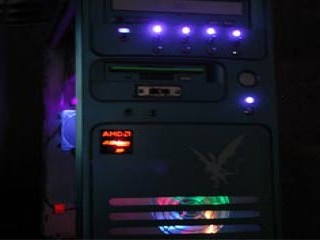

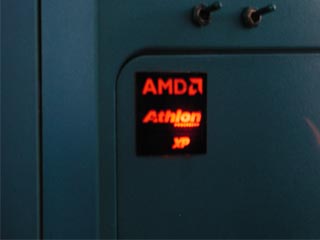

Logo iluminado	Logo vista general

Esta guía no es demasiado complicada y cualquiera que encuentre el material la podría realizar sin mucha dificultad, que la disfrutéis y personalizad vuestros pc's ;)

Aquí podéis bajar la plantilla que hemos usado.
