Fuente de alimentación Corsair AX1200i

30 Octubre 2012 por Quetedigo

Corsair se ha propuesto ser marca líder en 2012 y lo está consiguiendo; la presentación de una renovada serie AX y GS de fuentes le toca el turno al modelo de gama más alta, galardonado con el Best Of Computex 2012. Hablamos de la AX1200i, una fuente de 1200 W de potencia con certificación 80PLUS Platinum y un raíl de +12V que arroja la brutal cifra de 100 A; esta fuente trae un diseño DPS de control digital de voltaje con soporte para la tecnología Corsair LINK que provee de una monitorización en tiempo real de temperatura, voltajes y velocidad del ventilador por sotfware.

Análisis / Redacción:QuetedigoFotos y montaje:Dobbie
Publicado por:QuetedigoFecha:30/10/2012

Producto cedido por Corsair Ir a la página de Corsair

Especificaciones del producto

FabricanteCorsair
ModeloGS800 (75-000784)
CompatibilidadATX 12V v2.31 y EPS 12V v2.92
Dimensiones (Alto x Largo x Ancho)86 mm x 200 mm x 150 mm
Peso2,5 kg
Entrada100-240 VAC @ 50-60 Hz / 15-7,5 A
Salida total1200 W
Salidas combinadas· 180 W para +3,3V y +5V
· 1204,8 W para +12V
Salidas máximas+3,3V: 30 A
+5V: 30 A
+12V: 100,4 A
-12V: 0,8 A
+5VSB: 3,5 A
Eficiencia92 %
PFCActivo
Protecciones· Sobrecorriente (OCP)
· Sobrevoltaje (OVP)
· Sobretemperatura (OTP)
· Cortocircuito (SCP)
VentilaciónUn ventilador de 14 cm Yate Loon (D14BH-12) / 2.600 RPM / 140 CFM / 48,5 dBA / Rodamientos doble de bolas
Tiempo medio entre fallo (MTBF)> 2 000 000 horas @ 25º C
Conectores y longitud de cablesModulares
· 1 x ATX 20+4 pines 60 cm
· 2 x ATX/EPS 12V 4+4 pines 65 cm
· 6 x PCI-Express 6+2 pines 60 cm
· 1 x SATA 55 cm + SATA 10 cm + SATA 10 cm + SATA 10 cm
· 3 x SATA 40 cm + SATA 10 cm + SATA 10 cm + SATA 10 cm
· 3 x Molex 4 pines 45 cm + Molex 10 cm + Molex 10 cm + Molex 10 cm
· 2 x Adaptadores Molex 4 pines a FDD 10 cm
Extras· Certificación 80PLUS Platinum
· 7 años de garantía

Presentación y vista en detalle

Ampliar foto Fuente de alimentación Corsair AX1200i

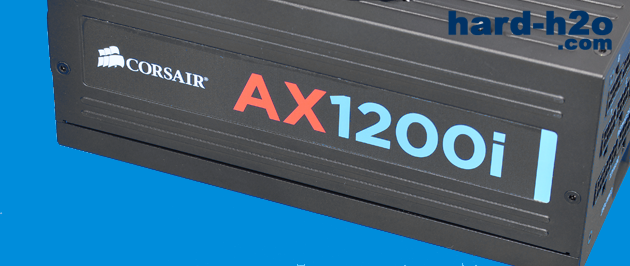

Corsair ha llevado a la serie AX la gama más alta de todo su catálogo, ganadora del premio Best Of COMPUTEX 2012 otorgado por tom's hardware. Como veremos, esta fuente ha sido diseñada con un gusto exquisito, componentes de calidad superior y con la certificación 80PLUS Platinum, la más alta actualmente.

Ampliar foto Fuente de alimentación Corsair AX1200i

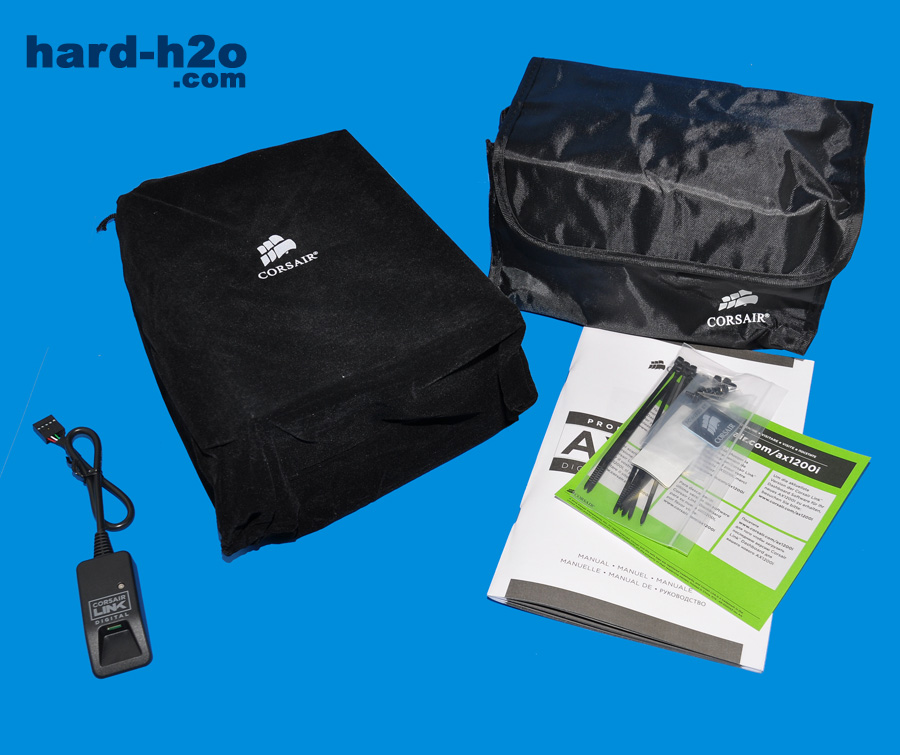

La fuente viene envuelta en una bolsa que imita el terciopelo para evitar arañazos junto a una bolsa de tela con todo el cableado, manual de instrucciones, Corsair LINK, bridas y tonillería. La AX1200i cuenta con 7 años de garantía.

Ampliar foto Fuente de alimentación Corsair AX1200i

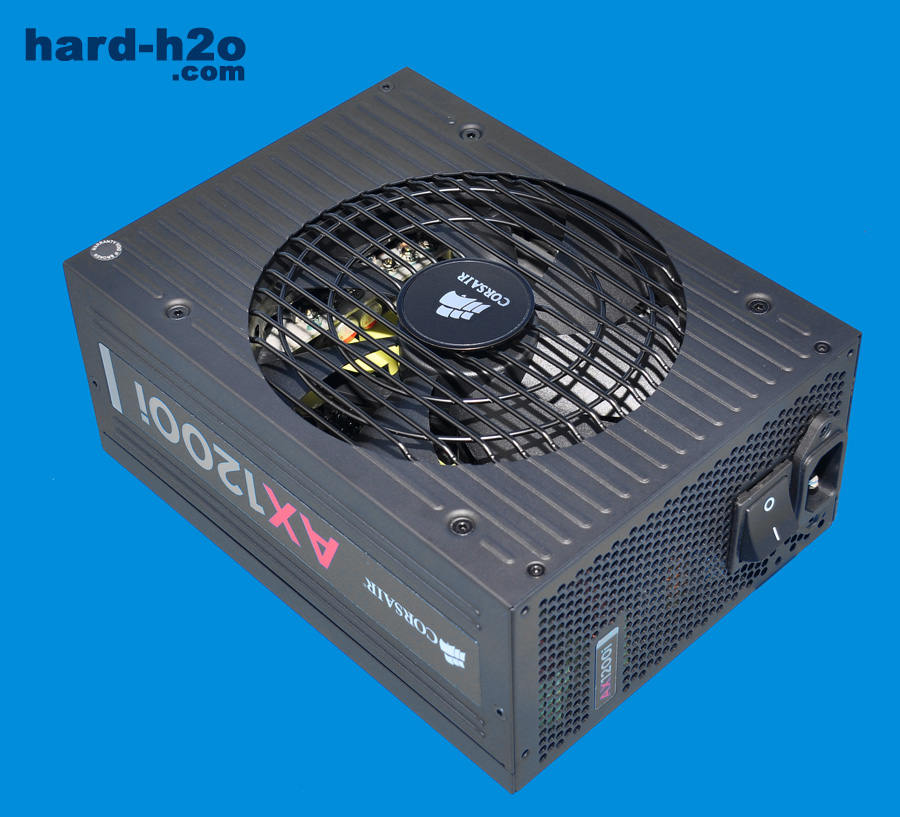

Las dimensiones son superiores a las fuentes ATX estándar, con una longitud de 20 cm; el peso no es tan alto como podamos pensar al ver su potencia, 2,5 kg. Todo el exterior tiene un acabado cepillado impresionante.

Ampliar foto Fuente de alimentación Corsair AX1200i

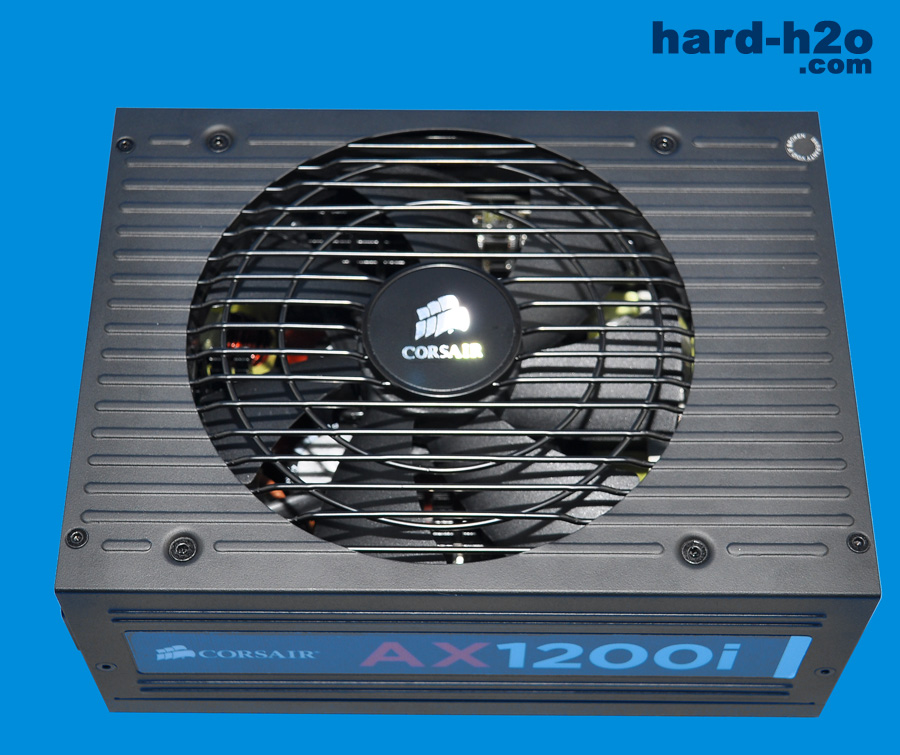

Aunque la fuente tiene una eficiencia muy alta, se incluye un ventilador ya que a cargas altas sí va a ser necesario, aunque a media carga el ventilador ni siquiera va a funcionar, lo que asegura una sonoridad muy contenida.

Conectividad

Ampliar foto Fuente de alimentación Corsair AX1200i

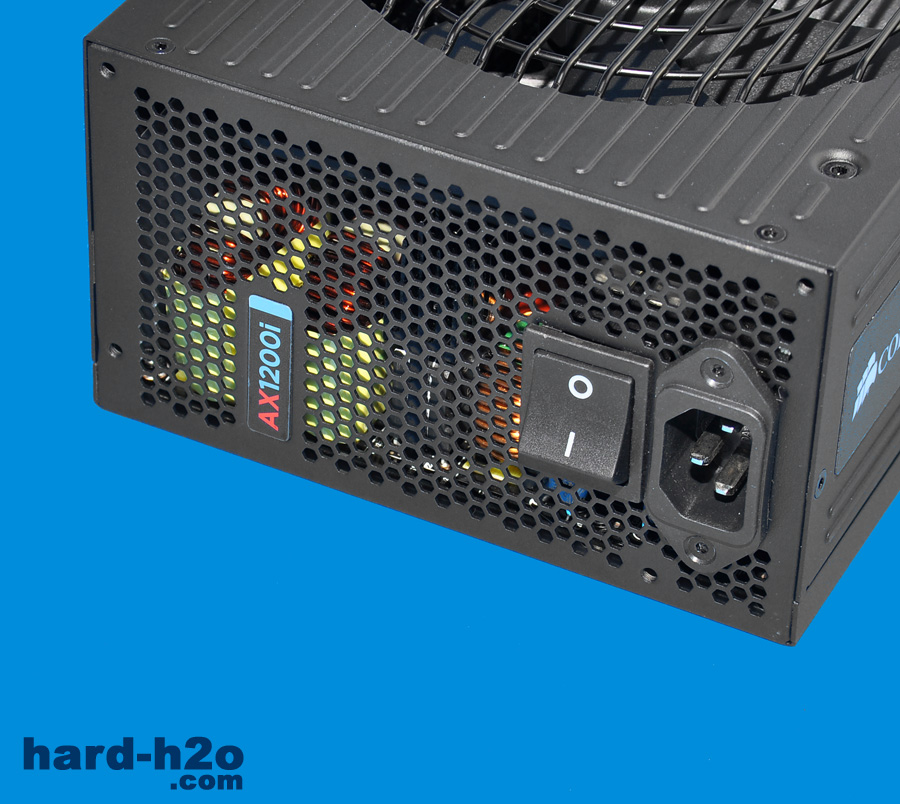

La fuente de rango completo incorpora un cable de corriente con la sección ideal para que no se queme la fuente; en la cara externa de la fuente lleva un botón de encendido y apagado y la típica y mítica cara en forma de panel de abeja.

Ampliar foto Fuente de alimentación Corsair AX1200i

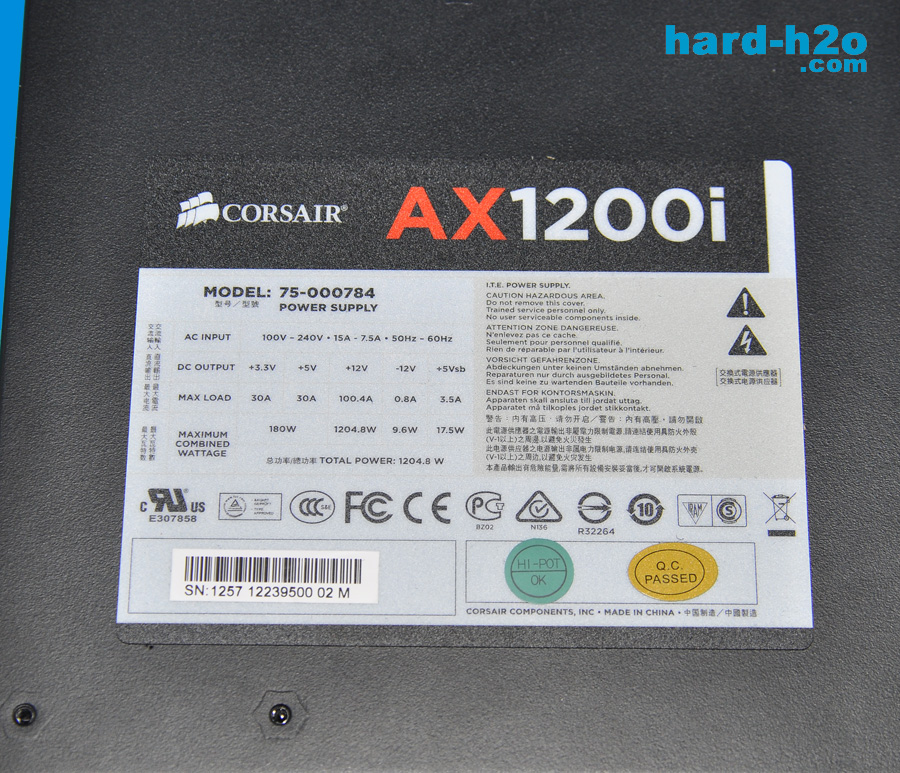

Son 1200 W los que lleva en su interior este monstruo con un sistema monoraíl de +12V que ofrece hasta 100 A de intensidad de corriente. Esta cifra es más que suficiente para el overclock más extremo.

Ampliar foto Fuente de alimentación Corsair AX1200i

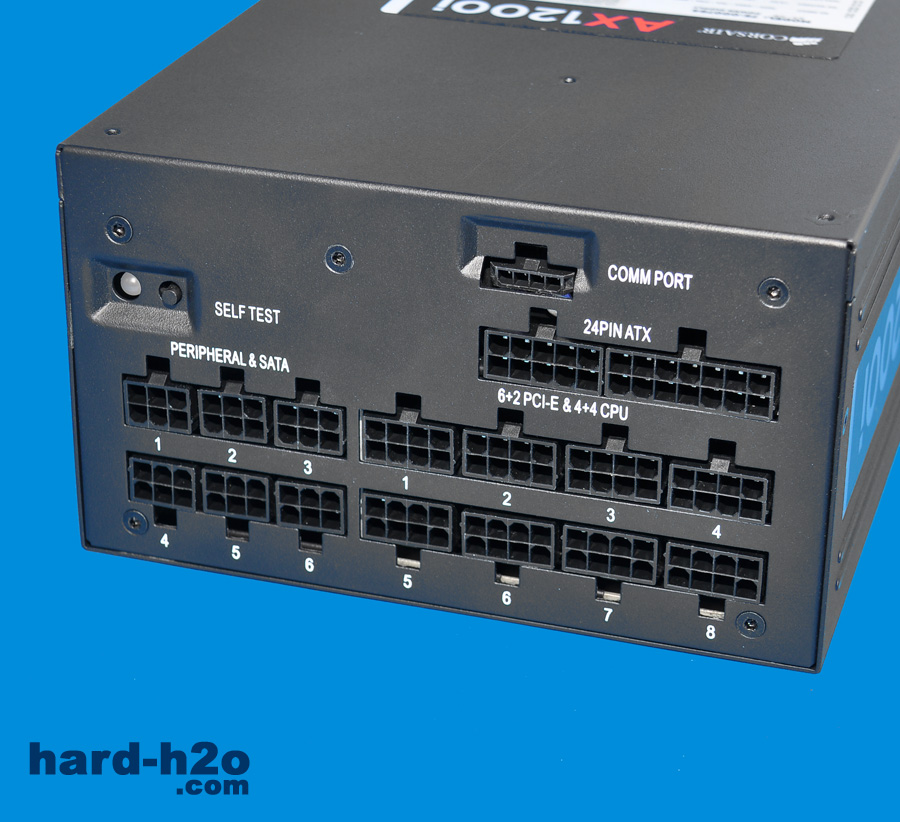

El botón de test sirve para probar la fuente antes de ponerla en funcionamiento (y antes de conectarla a cualquier cosa); se enciende la fuente unos segundos y si el LED trasero se pone de color verde las tensiones están bien y se puede proceder al montaje de la fuente. Si por el contrario el LED se enciende de color rojo, esto indica que hay un problema con algunas tensiones o un cortocircuito.

Ampliar foto Fuente de alimentación Corsair AX1200i

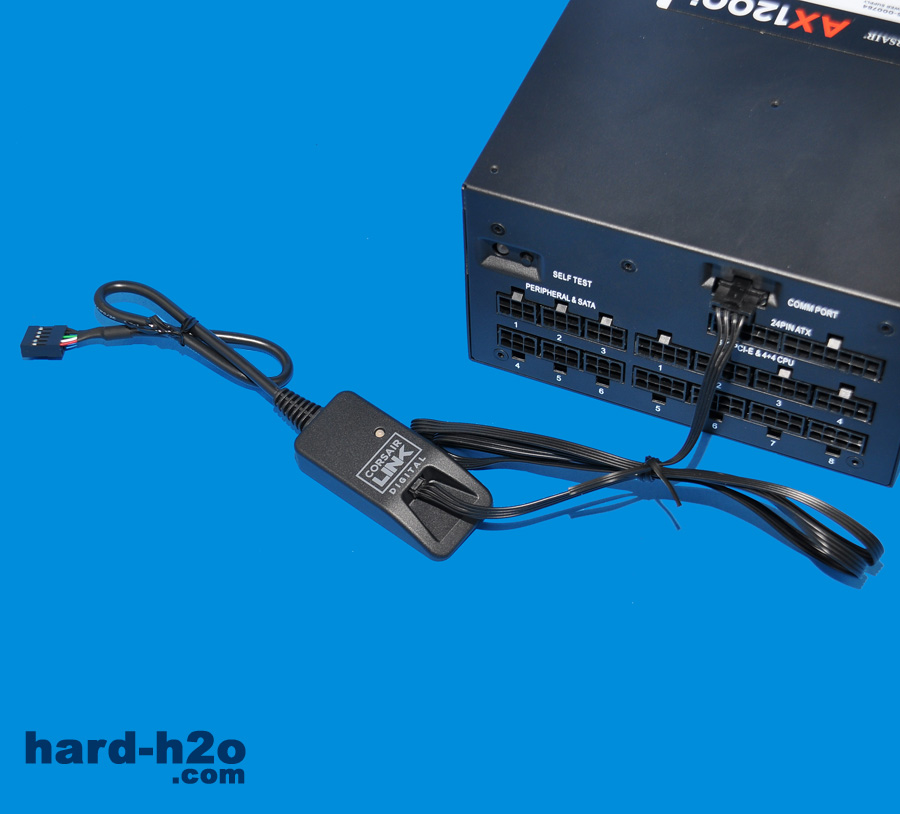

Corsair Link es un sistema integrado de control de voltaje y temperatura. Va conectado directamente a un conector USB interno de nuestra placa base. Así, podremos controlar el entrada y salida, eficiencia, velocidad del ventilador y la temperatura.

Ampliar foto Fuente de alimentación Corsair AX1200i

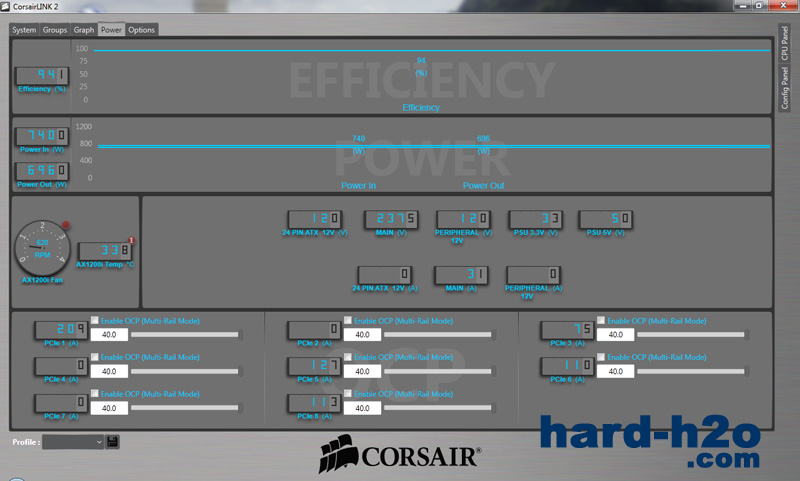

El Corsair LINK muestra valores como la potencia consumida total, de entrada y salida en vatios, así como la carga de las diferentes líneas de +12V en amperios y los voltajes de todas ellas, además de la temperatura interna de la fuente. Es posible ajustar manualmente el OCP (protección de sobrecorriente); hicimos una prueba y efectivamente, bajando el OCP por debajo del valor actual consumido, la fuente se apagó directamente.

Cableado e interior

Ampliar foto Fuente de alimentación Corsair AX1200i

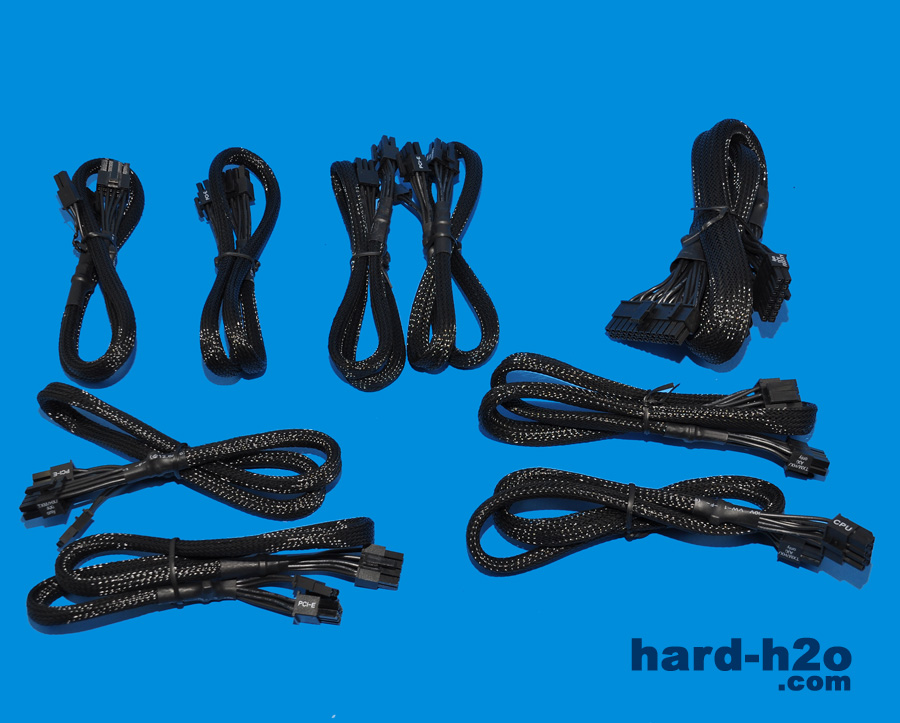

La fuente es totalmente modular, es por ello que se incluyen un total de 18 cables con una conectividad difícilmente superable.

Podemos decir que existen dos grupos de cables; los principales van recubiertos por una malla negra semiflexible donde encontramos los necesarios para la conexión de placa y gráfica, un cable ATX, dos cables EPS/ATX 12V y 6 cables PCI-Express de 6+2 pines, todos ellos modulares.

Ampliar foto Fuente de alimentación Corsair AX1200i

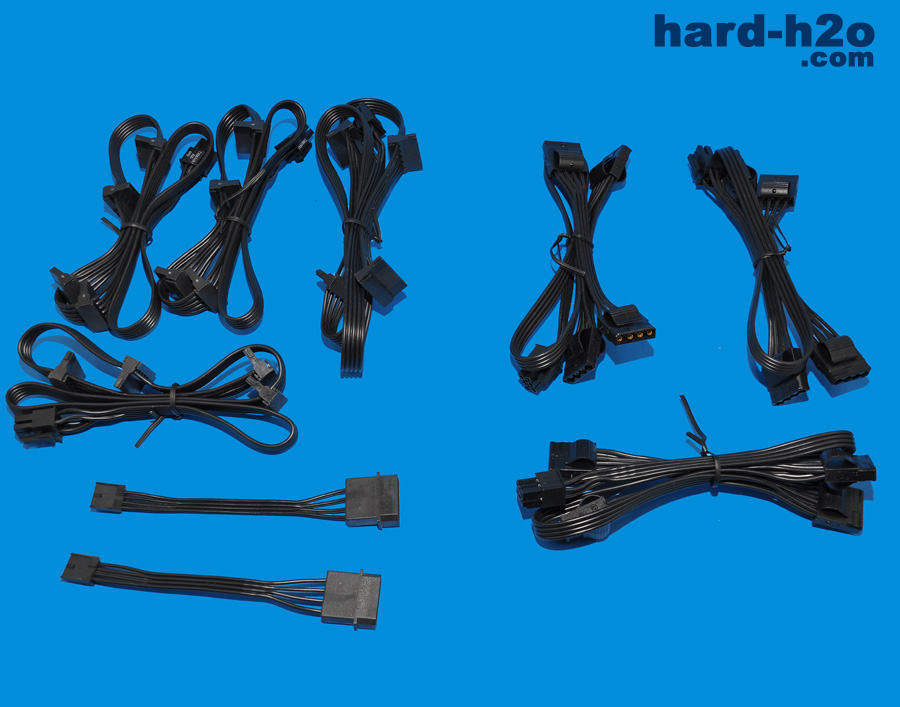

El segundo grupo son cables planos que son para almacenamiento, unidades ópticas y accesorios. Hay 16 conectores SATA repartidos en 4 cables, 12 conectores Molex de 4 pines en 3 cables y dos adaptadores del mismo tipo con el extremo FDD.

Ampliar foto Fuente de alimentación Corsair AX1200i

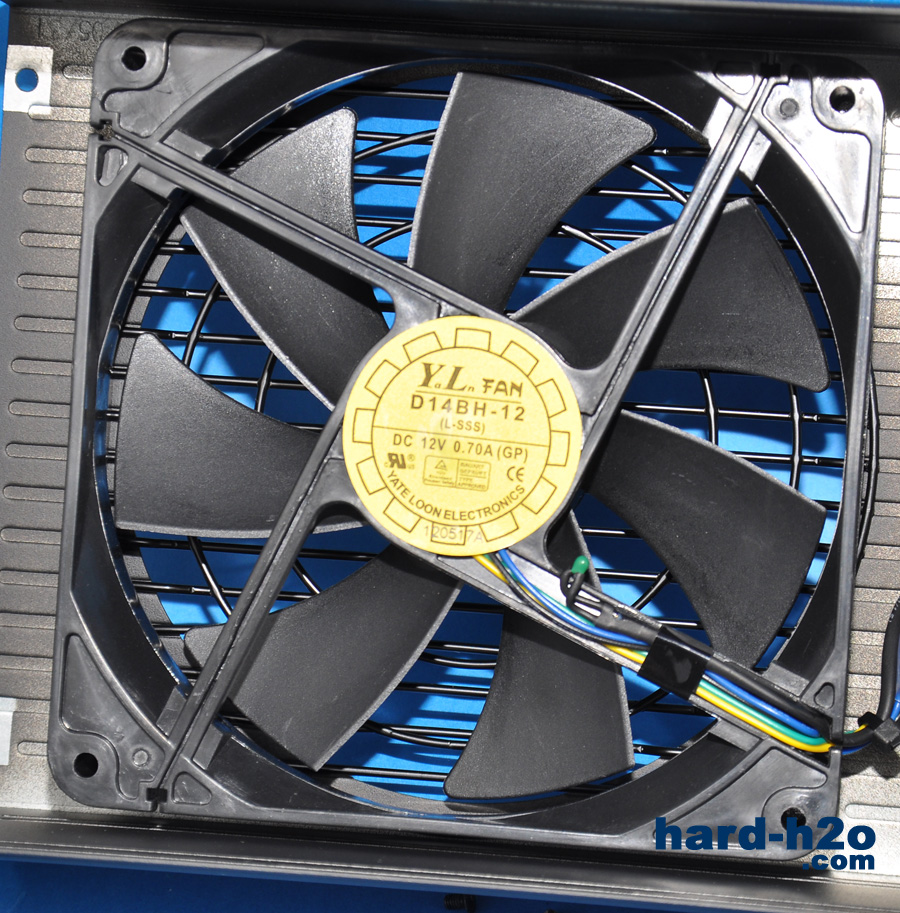

El ventilador es un modelo de 140 mm con rodamientos de bolas del fabricante Yate Loon (modelo D14BH-12) con 8,4W de potencia, 2.800 RPM y 140 CFM de caudal máximo a 48,5 dBA. En reposo y medias cargas no veremos moverse el ventilador gracias a la alta eficiencia.

Ampliar foto Fuente de alimentación Corsair AX1200i

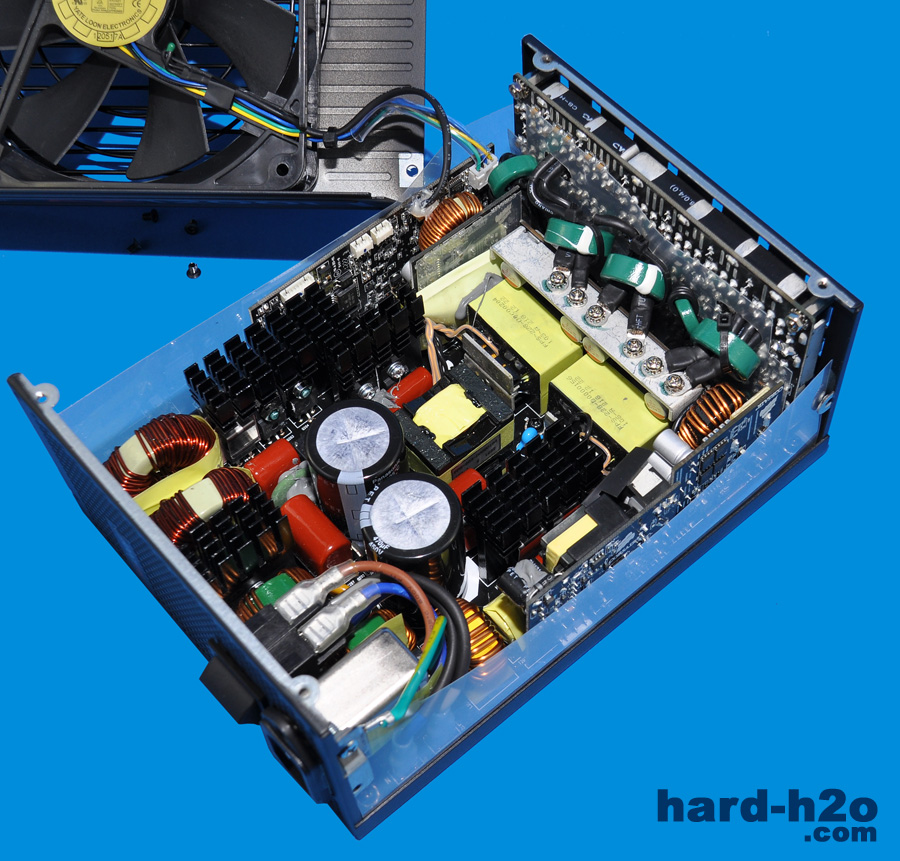

La circuitería de la AX1200i tiene poco que ver con las fuentes tradicionales al disponer de un procesador digital de señal encargado de regular y monitorizar toda la fuente con una precisión mayor a la habitual. Dispone de dos transformadores principales para repartir la elevada potencia entre ellos y numerosas placas de circuito verticales, algunas son conversores DC-DC para generar las distintas tensiones de +12V, +5V y +3,3V y otros se encargan de monitorizar y regular las tensiones así como la velocidad del ventilador.

Se ve que está cuidadosamente diseñada y emplea componentes de alta calidad. Dispone de dos condensadores primarios de 470 µF, 450 V y 105º C de la marca Panasonic; los condensadores de las salidas son casi en su totalidad de tipo sólido SMD que ofrecen una mayor vida y mejores características. Tenemos igualmente una serie de disipadores de buena superficie en algunos componentes críticos.

Equipo de pruebas

CPUIntel Core 2 Duo E8600
Placa baseASUS P5Q Pro
Memoria RAM2x1GB PC6400 G.SKill F2-CL4D
Disco duro· 2 x HD Western Digital 500 GB SATA WD5000KS
· 1 x NEC DVD-R/+RW AD-7170 18X
Tarjeta graficaXFX GeForce GTX260
CajaMontaje al aire

Pruebas realizadas

El equipo de pruebas descrito anteriormente corresponde a la carga a la que se somete la fuente en la modalidad de carga (full). Se simula mediante una serie de cargas resistivas conectadas a los enchufes de la fuente forzando sobre todo la línea de +12V. Para el estado "idle" se ha tomado una potencia fija de 185 W. El equipo de pruebas descrito facilita de esta forma la comparación de las pruebas con un equipo real. Se ha dejado funcionando el sistema durante un mínimo de media hora para que todos los componentes y sobre todo la fuente alcance su temperatura normal de funcionamiento, luego se han tomado los valores con un multímetro digital directamente en el enchufe de la placa base, mediciones que se han tomado tanto en reposo (idle) como con carga (full).

Para averiguar el consumo eléctrico del equipo así como el factor de potencia, hemos usado un aparato medidor de energía que se enchufa en serie a la toma de corriente de la fuente. El nivel sonoro que emite la fuente se indica de forma subjetiva del analizador, habiendo sido la temperatura del entorno de 23º C.





Nuestras mediciones dieron como resultado unos voltajes muy acertados mostrando pocas variaciones entre cargas y estando todas ellas muy cerca del valor de referencia. La tolerancia máxima que hemos medido ha sido de +0,3 % para la línea de +3,3V, -0,8 % para la de +5V y de -0,75 % para la línea de +12V. La elevadísima eficiencia avalada por el certificado 80 PLUS Platinum realmente logró bajar los consumos en buena medida si los comparamos con otras fuentes analizadas anteriormente y con las mismas cargas, sin ir mas lejos 78 W menos de consumo durante la prueba a mayor carga que nuestro anterior modelo analizado, algo que sin duda es interesante para ahorrar en la factura eléctrica.

Otro punto fuerte de esta fuente es el nulo ruido que emitió durante todas nuestras pruebas dado que el ventilador ni siquiera estuvo en movimiento durante las tres primeras pruebas y que sólo se puso en funcionamiento durante la última prueba donde el nivel sonoro seguía siendo muy bajo y casi inaudible.

Las temperaturas de evacuación durante los tests son poco representativas ya que como no hubo flujo de aire tampoco pudimos medir temperaturas de evacuación reales; así, medimos 26º C, 27º C y 30º C en estas pruebas. Durante la última prueba la temperatura se estabilizó en 38º C. El PFC activo consiguió valores del 0,95 durante el reposo y valores ideales del 1,00 durante las demás.

Conclusión

Nos gustaPuede mejorar
Potencia máximaNada destacable
Eficiencia 80PLUS Platinum
Excelente control de voltaje
Tecnología de vanguardia con procesador de señal digital
MTBF de 2 000 000 de horas
7 años de garantía
Modelo modular 100 %

Corsair se sitúa en la vanguardia con la AX1200i; esta fuente incorpora un control digital de voltaje por lo que podremos tener monitorizado en tiempo real temperatura, protecciones y voltaje de cada una de las líneas. El fabricante californiano ha sabido darle una vuelta de tuerca al mercado de las fuentes, el cual hay multitud de modelos con características idénticas. La certificación 80PLUS Platinum hace que al 100 % de carga se sitúe la eficiencia entre un 82 y un 95 %, con un tiempo de vida de 2 000 000 de horas, una cifra que nos aseguraría un funcionamiento 24/7 para toda la vida con garantía de 7 años. La estabilidad es otro punto importante donde nos vamos a tener ningún problema sea cual sea la configuración de nuestro equipo, pudiendo monitorizar en tiempo real (gracias a Corsair LINK) el voltaje, temperatura, velocidad del ventilador y protección contra sobrevoltaje, con la opción de crear diferentes perfiles. Otro aspecto destacable sin duda es el cableado de la fuente, totalmente modular y con una conectividad sin precedentes.

Corsair rompe moldes con la AX1200i; podemos afirmar que estamos ante una de las fuentes más potente, segura, fiable y avanzada del mercado.

Producto innovador
