Fuente Thermaltake Toughpower 700 W

27 Septiembre 2006 por Quetedigo

· Análisis:	Hurky	· Fotos y montaje:	Franzol
· Publicado por:	Quetedigo	· Fecha:	27/09/2006

Producto cedido por Thermaltake

Estamos seguros que la gran mayoría de nosotros conocemos la marca Thermaltake, empresa fundada allá por 1999 que comercializa un gran abanico de productos, entre ellos, fuentes de alta calidad; el modelo Toughpower es capaz de entregar asombrosos 700 vatios de potencia a nuestro sistema; dispone de nada más y nada menos de cuatro "raíles" de 12 V de 18 A cada uno. Su tolerancia es de tan solo un ±3 % lo que garantiza que los voltajes siempre sean los correctos, además su eficiencia superior al 80 % también es un factor a favor.

Especificaciones del producto:

Fabricante	Thermaltake
Modelo	Toughpower W0105
Compatibilidad	ATX 2.2, BTX, EPS12V, SLI / CrossFire
Entrada	100-240VAC @ 47~63 Hz / 5 A
Salida total	700 W
Salidas combinadas	180 W para +3,3V y +5V 56 A para +12V1, +12V2, +12V3, +12V4
Salidas máximas / mínimas / regulación / ruido	+3,3: 30 A / 0,5 A / ±3 % / 50 mV +5: 28 A / 2,0 A / ±3 % / 50 mV +12V1: 18 A / 1,0 A / ±3 % / 120 mV +12V2: 18 A / 1,0 A / ±3 % / 120 mV +12V3: 18 A / 1,0 A / ±3 % / 120 mV +12V4: 18 A / 1,0 A / ±3 % / 120 mV -12V: 0,8 A / 0 A / +9 %, -5 % / 120 mV +5Vsb: 3 A / 0 A / +5%, -3 % / 50 mV
Eficiencia	80 % mínimo, hasta 85 %
PFC	Activo (> 0,9)
Tiempo de retención (Hold-up time)	16 ms mínimo al 80% de carga
Protecciones	Sobrevoltaje Sobrecorriente (> 240 VA por salida) Cortocircuito
Ventilación	1 ventilador de 14 cm / 82 CFM / 1900 RPM / bolas
Ruido	16 dBA @ 1300 RPM
Tiempo medio entre fallos (MTBF)	> 120.000 horas
Garantía	3 años
Dimensiones (Largo x Ancho x Alto)	160 x 150 x 86 mm
Peso	2 Kg
Conectores y longitud de cables	ATX 20+4 pines 50 cm EPS12V 8 pines 60 cm + 4 pines 10 cm 2 x PCI-Express 50 cm 2 x S-ATA 50 cm + S-ATA 15 cm + S-ATA 15 cm 1 x Molex 50 cm + M 15 cm + M 15 cm + M 15 cm + Floppy 15 cm 1 x Molex 50 cm + M 15 cm + M 15 cm + Floppy 15 cm

Presentación y vista en detalle:

Ampliar Foto Fuente Thermaltake Toughpower 700 W

La caja de la fuente es de medidas normales, en ella se detallan todas las características y en el frontal vemos una foto donde se aprecia el acabado brillante de la pintura negra.

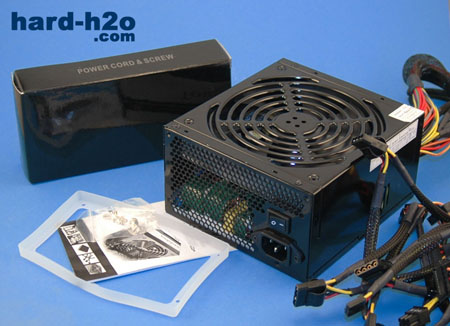

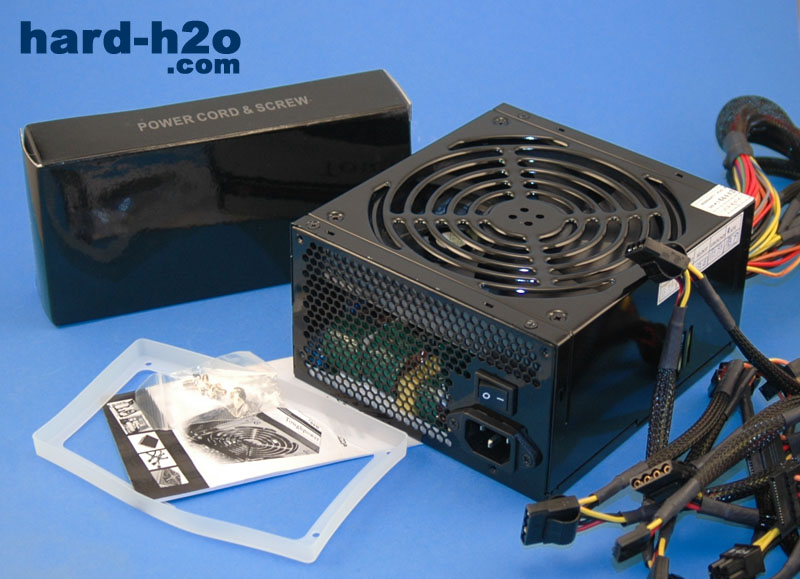

A la fuente le acompaña el cable de alimentación, tornillos, un manual de instrucciones y una pieza de silicona encargada de evitar que las vibraciones de la fuente se transmitan a la caja logrando minimizar con ello el ruido.

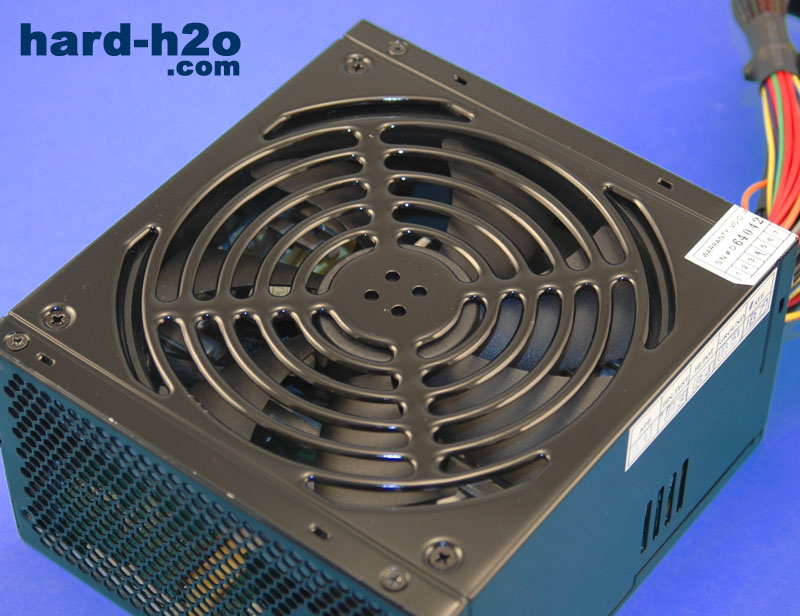

El aspecto general de la fuente es algo diferente a lo habitual ya que no dispone de la típica rejilla de alambre, en este caso las aperturas necesarias para la ventilación están directamente trabajadas en la tapa de la fuente, la cual esta pintada de un realmente brillante color negro.

El ventilador que lleva es de 14 cm de diámetro y 2,5 cm de profundidad; mueve una cantidad considerable de aire con unas revoluciones no muy elevadas logrando bajar el ruido. Lleva rodamiento de bolas para garantizar una vida útil larga y su velocidad nominal es de 1900 RPM, lográndose esta velocidad sólo con la fuente trabajando al 100 %, algo poco probable en la mayoría de equipos.

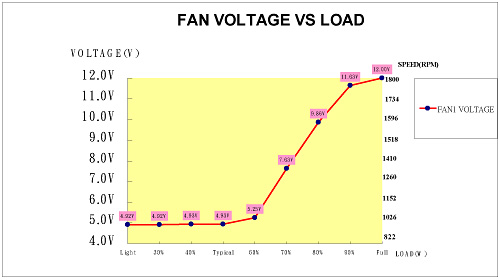

En este gráfico carga / revoluciones que facilita Thermaltake vemos que la velocidad se mantiene mínima hasta una carga del 60 %, mientras que consigue los 1600 RPM a 16 dBA especificados con un 80 % de carga.

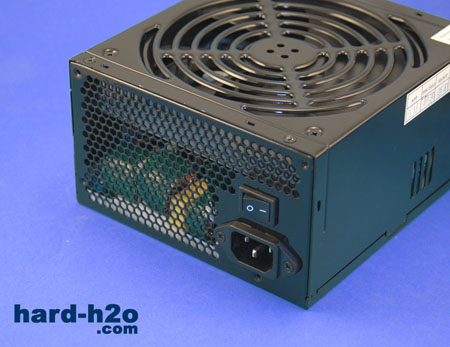

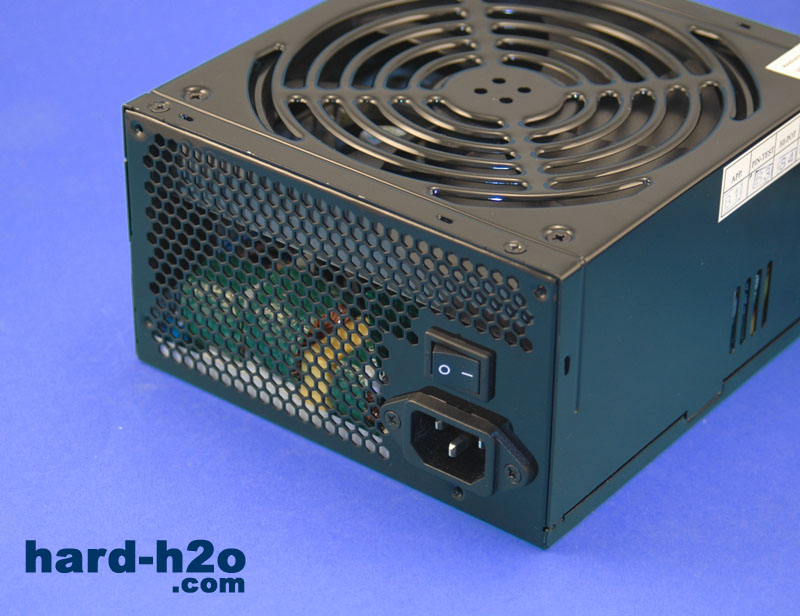

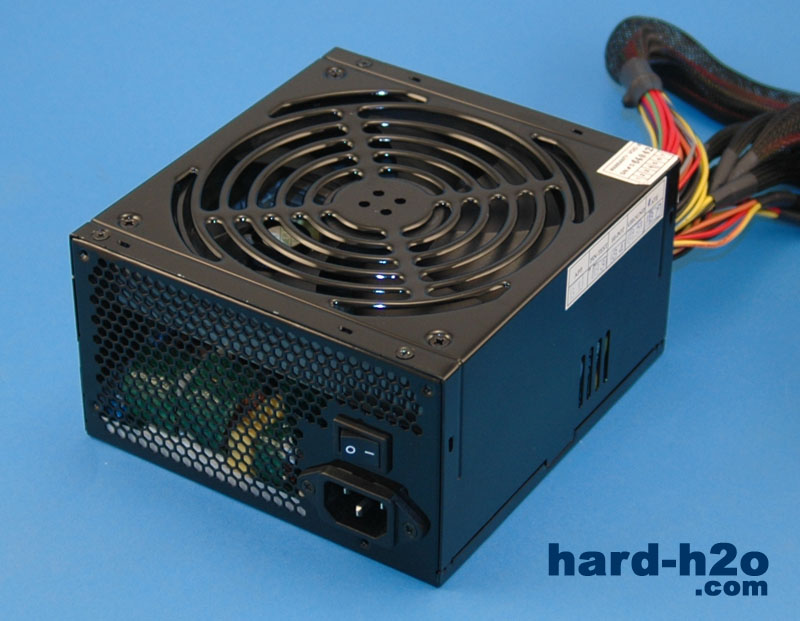

Por detrás tenemos la típica rejilla de abeja para facilitar la evacuación del aire, el enchufe de alimentación así como el interruptor principal de encendido.

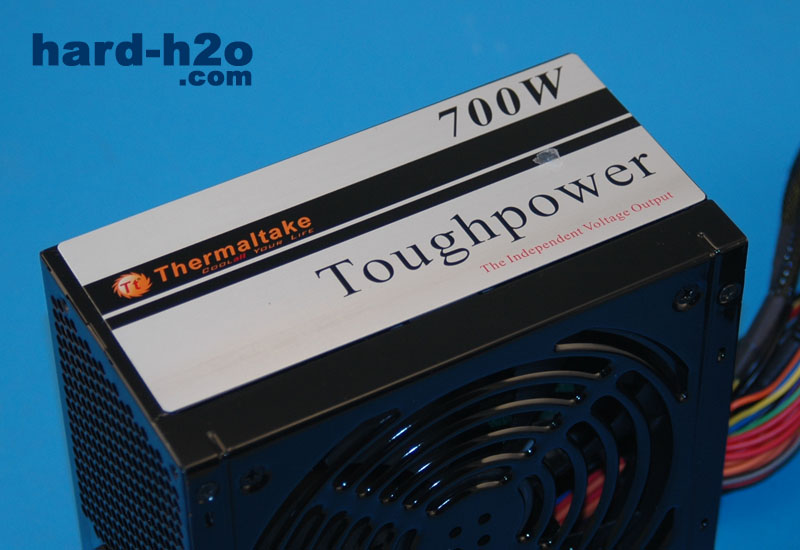

Por este lado tenemos un adhesivo metálico brillante con el logotipo de Thermaltake y el modelo.

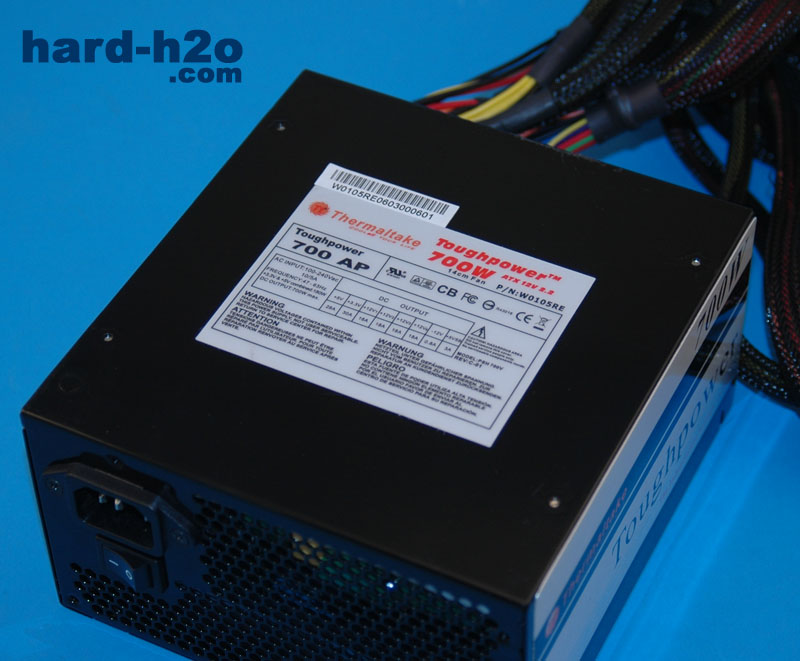

Mientras que el adhesivo de especificaciones lo tenemos por el lado superior.

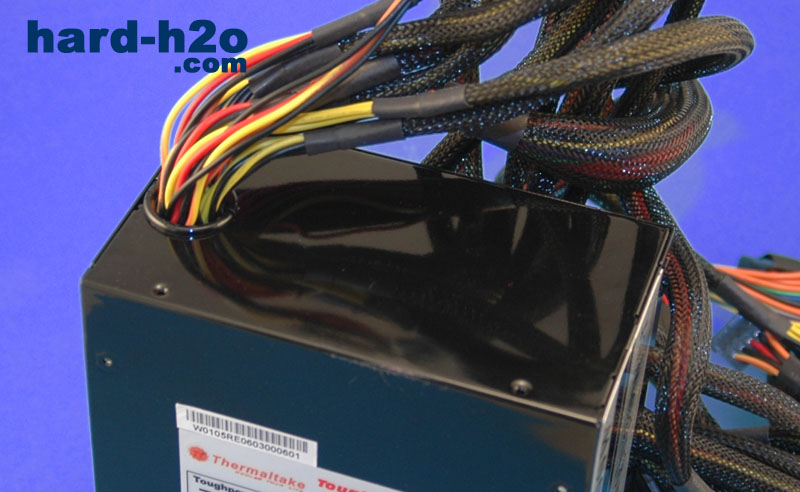

Este modelo lleva todos los cables directamente soldados a la placa, que para todos aquellos que prefieran el sistema modular, tienen a su disposición el modelo W0106. Se aprecian muy bien los reflejos del buen acabado de la pintura.

Vista en detalle (Cont.):

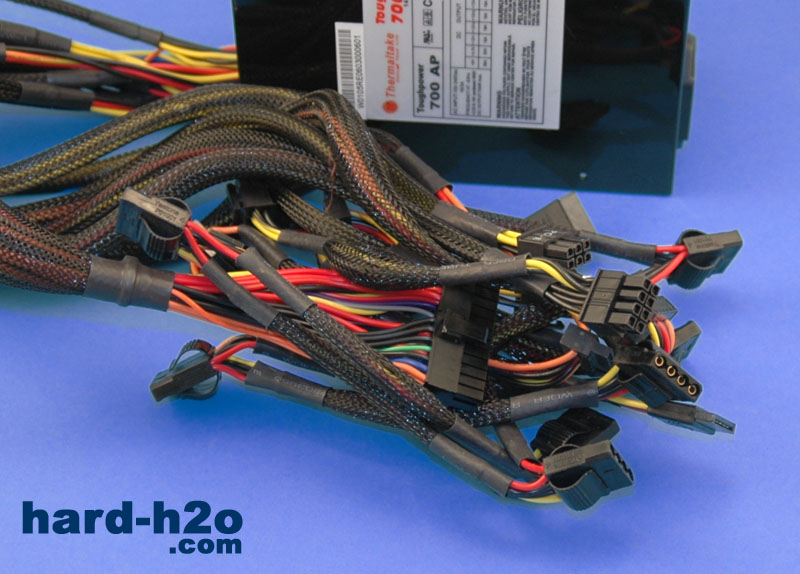

Los enchufes son realmente numerosos, tenemos un total de 7 enchufes molex para unidades ópticas, ventiladores, neones,etc. Luego tenemos 6 enchufes S-ATA con cable de 3,3 V ideales para grandes cantidades de discos duros, así como 2 enchufes PCI-Express para sistemas con dos tarjetas gráficas. Algo realmente destacable es el hecho de que todos los voltajes importantes (3,3 V, 5 V y 12 V) disponen de un cable de retorno que mide el voltaje en la clavija y se ajusta el voltaje acorde para así conseguir la exacta regulación del ±3 %.

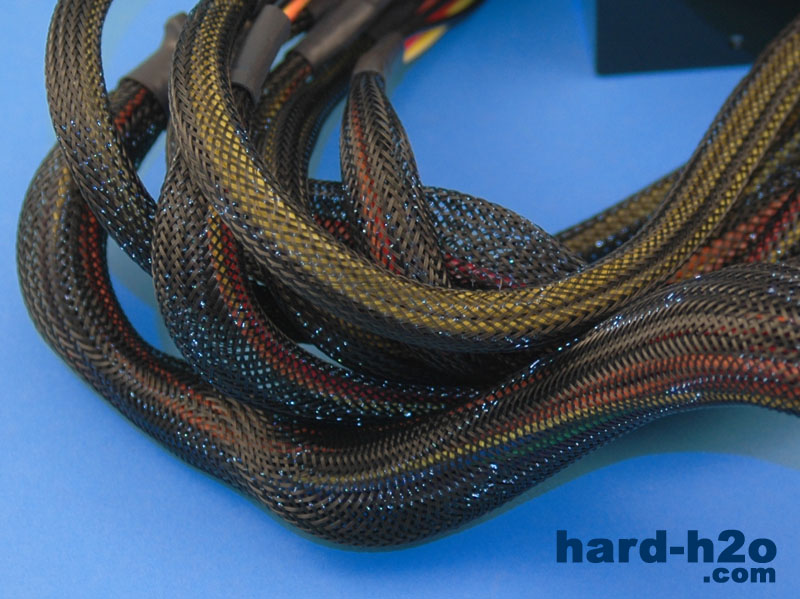

Todos los cables llevan malla de nylon negra, aunque como podemos observar, el acabado de la misma podría ser mejor ya que la malla parece estar demasiado larga y poco tensa lo que provoca que se hinche. De todas formas se pueden estirar las mallas por el termorretráctil que las sujeta obteniendo un mejor resultado.

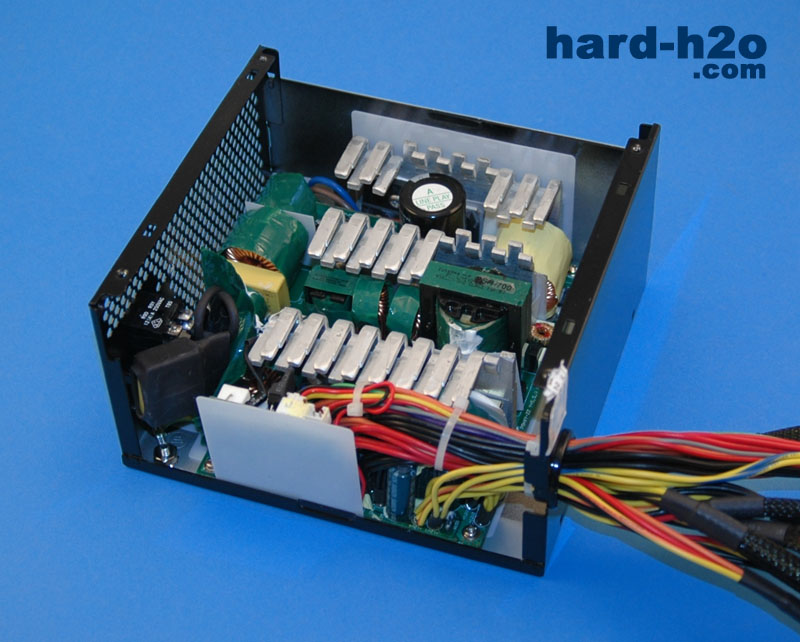

La fabricación corre a cuenta de CWT, empresa especializada en la fabricación de fuentes de alimentación hechos con componentes de calidad industrial. Dispone de disipadores poco espectaculares pero suficientes en conjunto al gran ventilador. El condensador de la entrada es un Rubycon de 330 µF 400 V y en la salida son de la marca Samxon,g sumando buenas capacidades.

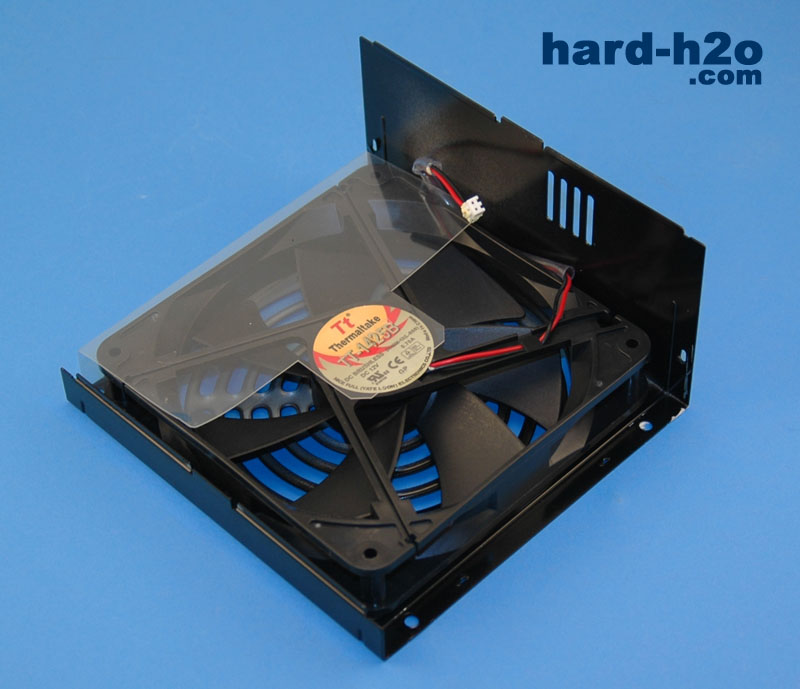

Apreciamos el detalle del plástico transparente que tapa una parte del ventilador; esto se hace para crear un mejor flujo de aire a través de los componentes y asegurar una buena evacuación del aire caliente al exterior.

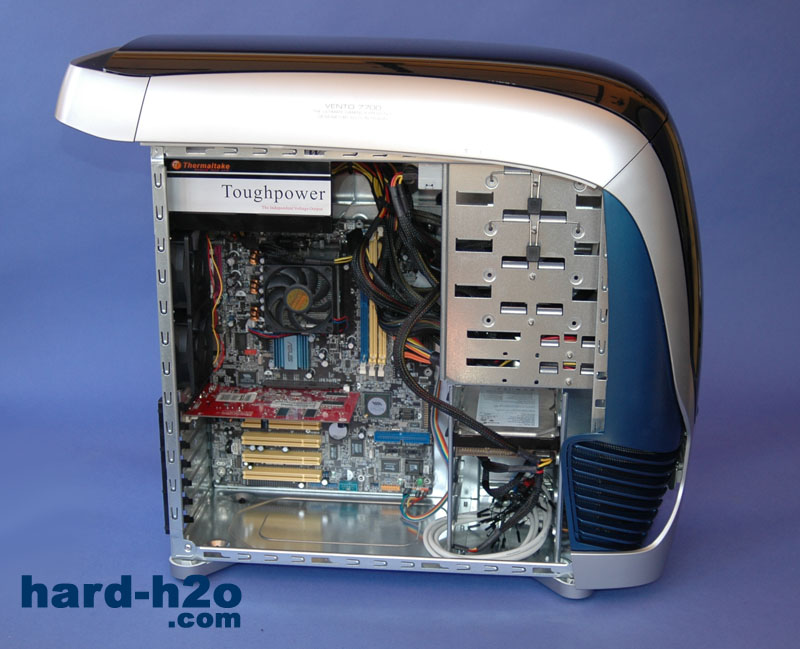

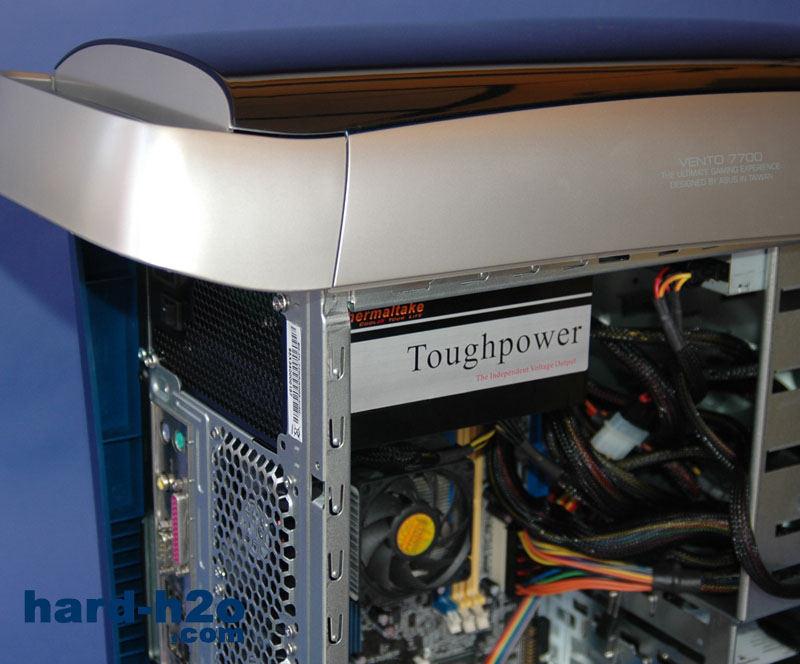

El montaje es simple y habitual; la fuente tiene 2 cm más de profundidad que una fuente típica, con lo que tendremos que tenerlo en cuenta para ver si nuestra caja cumple con esas medidas para que no quede pegada a ningún otro componente. Con esta , no tendremos problemas.

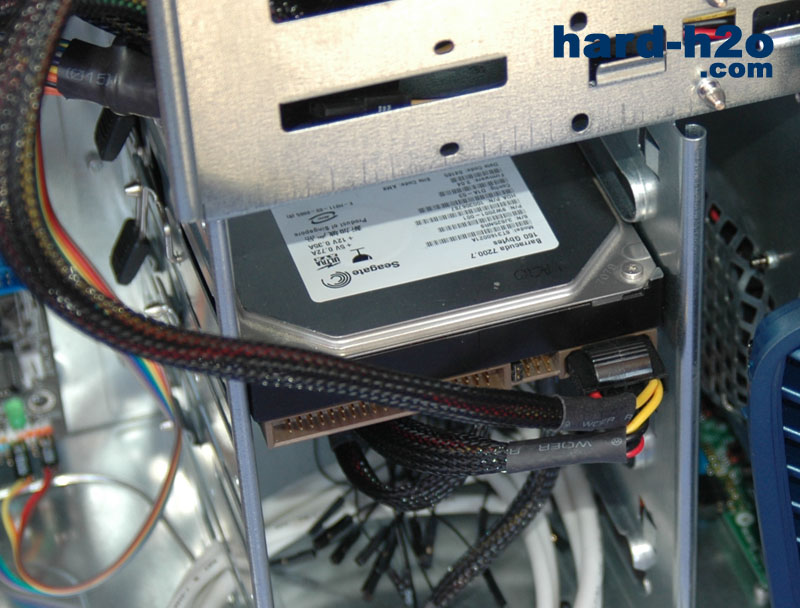

Aquí apreciamos uno de los enchufes molex, los cuales son del tipo EZ-Plug que facilita el desenchufe apretando en los laterales. Cabe destacar además que todos los contactos están chapados de oro para asegurar una buena conexión.

Vemos que el acabado general es bueno, los cables enmallados consiguen mejorar el orden interno de nuestra caja, como este modelo no es modular tendremos la típica tarea de esconder los cables no usados.

Equipo de pruebas:

Componente	Modelo
Placa Base	GigaByte GA-K8NF-9
Procesador	AMD A64 3200+ Winchester @ 2,4 Ghz
Memoria	2x512MB Kingston PC3200
Unidades	Un disco duro y una unidad CD-RW
Tarjeta gráfica	Nvidia GF-6200TC
Caja	Ninguna, montaje al aire

Pruebas realizadas:

Se ha dejado funcionando el PC durante un mínimo de media hora para que todos los componentes y sobre todo la fuente alcance su temperatura normal de funcionamiento, luego se han tomado los valores con un multímetro digital directamente en el enchufe de la placa base, mediciones que se han tomado tanto en reposo (idle) como a plena carga (full) dejando el Prime95 en modo "maximum heat" durante varios minutos. Para averiguar el consumo eléctrico del equipo así como el factor de potencia hemos usado un aparato medidor de energía que se enchufa en serie a la toma de corriente de la fuente. El nivel sonoro que emite la fuente se indica de forma subjetiva del analizador, siendo la temperatura del entorno de la fuente de 25º C.

Como podemos ver en el gráfico de voltajes, los valores medidos son perfectos, levemente por encima del valor especificado y sin variar entre reposo y carga; esto se consigue montando una fuente de calidad y empleando la regulación precisa del ±3 %, si un voltaje bajase lo detecta el cable de retorno y se reajusta esa línea para mantener los voltajes siempre perfectos. El PFC activo está directamente integrado en el circuito principal de la fuente y parece funcionar bien situando el factor de potencia en 0,88 con carga (128 W) y 0,85 en reposo (84 W). Es de suponer que con cargas mayores el factor mejore situándose cerca del 1 perfecto.

El consumo en "Standby" es de tan sólo 2 W, y la eficiencia podemos decir que realmente parece estar por encima de otras fuentes menos sofisticadas. El último factor probado es el sonido que emite la fuente, que durante todas las pruebas se ha mantenido al mismo bajo nivel. El gran ventilador de 14 cm gira a velocidad moderada generando muy poco ruido, si bien con cargas más elevadas, la velocidad del ventilador irá en aumento.

Conclusión:

Nos gusta	Puede mejorar
Muy alta potencia.	Acabado de las mallas de los cables.
Buenos voltajes gracias a la baja tolerancia.
Alta eficiencia.

Bajo nivel sonoro.

Esta es una de las primeras fuentes de 700 W que tenemos la oportunidad de analizas y con semejante potencia no tendremos problemas para montar nuestro sistema de última generación, con procesador de varios cores, tarjetas gráficas en par así como gran cantidad de almacenamiento y otros dispositivos. Los voltajes son perfectos gracias a la buena regulación, la eficiencia es alta ahorrando dinero y minimizando el calor generado. La cifra de 120000 horas medias entre fallos es un valor por encima de lo habitual y debe garantizar que la fuente no falle por mucho tiempo.

Es por ello que disponemos de 3 años de garantía. El gran ventilador de 14 cm logra mantener un nivel sonoro bajo que favorece el uso de esta fuente en sistemas silenciosos. Todo un logo tecnológico para aquellos que quieren lo último en tecnología y en potencia.
