Fuente LC Power 420W
| · Análisis: | · Fotos y montaje: | ||
| · Publicado por: | · Fecha: | 09/03/2005 |
Producto cedido por Coolmod
LC Power pertenece a un grupo de servicio profesional de energía, contratado a desarrollar, diseñar, fabricar y a vender todas las clases de sistemas de fuentes de alimentación conmutadas. Están fabricando unas fuentes de alimentación para PC de bajo coste y de la gama media para sustituir a las fuentes genéricas que vienen de serie con las cajas pensando en los que quieran una fuente fiable y silenciosa sin desembolsar una cantidad grande. Es uno de los mayores fabricantes de fuentes de alimentación de ordenador en China y también uno de los fabricantes mas calificados de fuentes de alimentación para telefonía y corriente directa para las centrales eléctricas de centro China.
Especificaciones del producto:
| - Modelo | - LC6420 |
| - Entrada | - 180 - 264V @ 47 - 63Hz / 4A |
| - Salida Total | - 420W máximo |
| - Salidas máximas / tolerancia / rizado | +5: 36A / ±5% / 50mV +12: 20A / ±5% / 120mV +3,3: 28A / ±5% / 50mV -5: 0,5A / ±10% / 100mV -12: 1A / ±10% / 120mV +5sb: 2A / ±5% / 50mV |
| - Eficiencia | - 65% mínimo @ carga máxima |
| - Intervalo de retención (Hold-up time) | - 16ms mínimo |
| - Dimensiones (Largo x Ancho x Alto) | - 150x140x86mm |
| - Peso | - 1,5 Kg |
| - PFC | - Pasivo |
| - Conectores y longitud de cables | - 1x ATX 20 pines 60cm - 1x ATX12V 60cm - 1x AUX 60cm - 1x Molex 60cm + Molex 15cm - 1x Molex 60cm + Floppy 15cm - 1x Molex 60cm + Molex 15cm + Floppy 15cm - Adaptador Molex-SATA 15cm |
Presentación y vista en detalle:
|
|
|

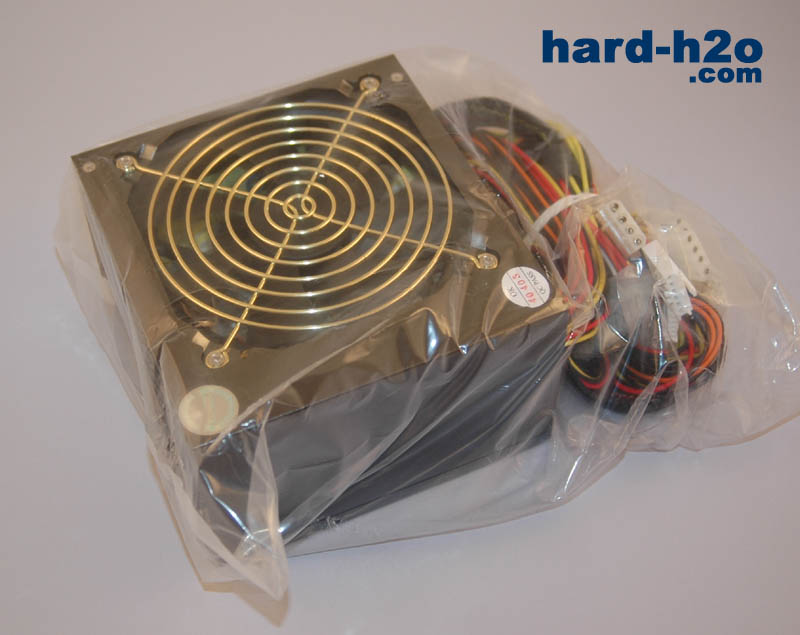

| En esta foto vemos la caja de cartón que ofrece protección suficiente. | La fuente esta empaquetada con una bolsa fina de plástico transparente. |
|
|
|

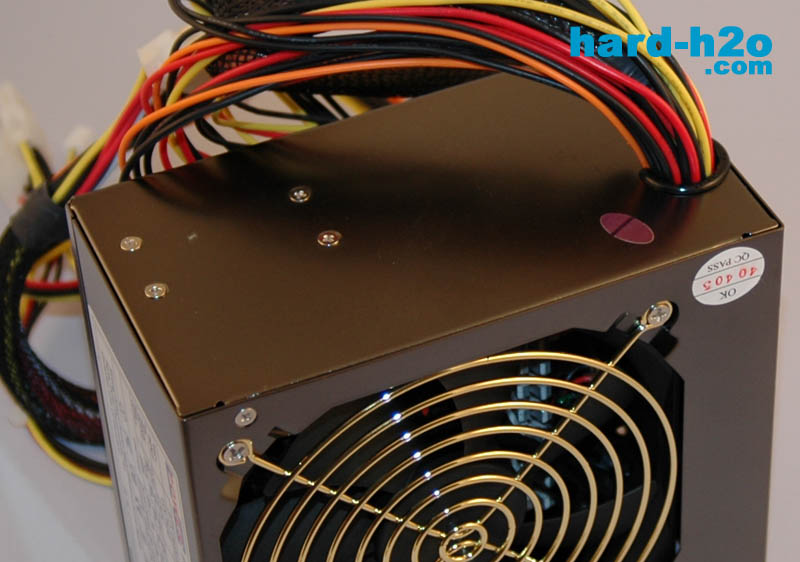

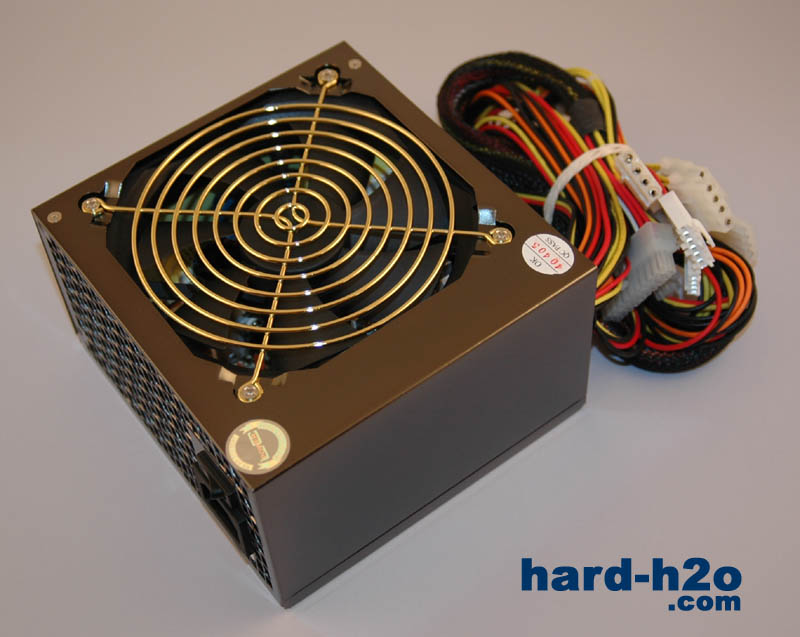

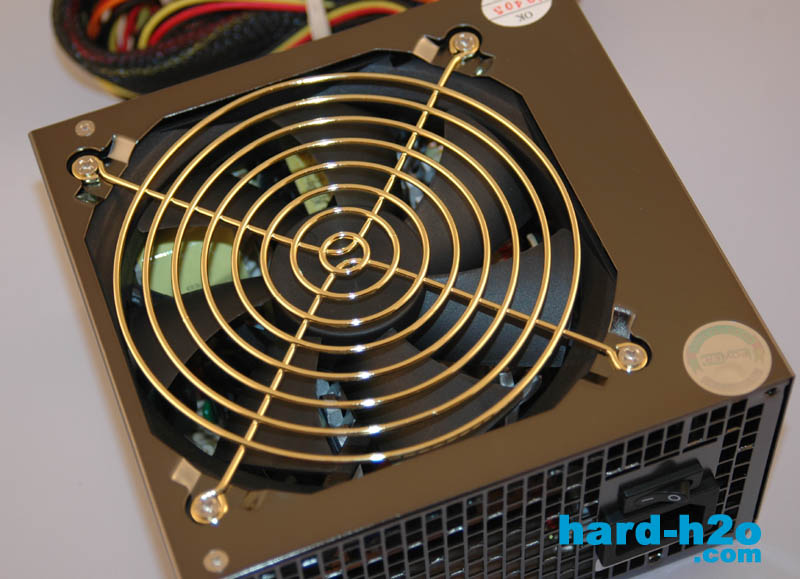

| La chapa de esta fuente tiene un tratamiento superficial de calidad diferente al acostumbrado de un color gris oscuro brillante muy bonito y resistente. | La rejilla del ventilador esta chapada de oro. |
|
|
|

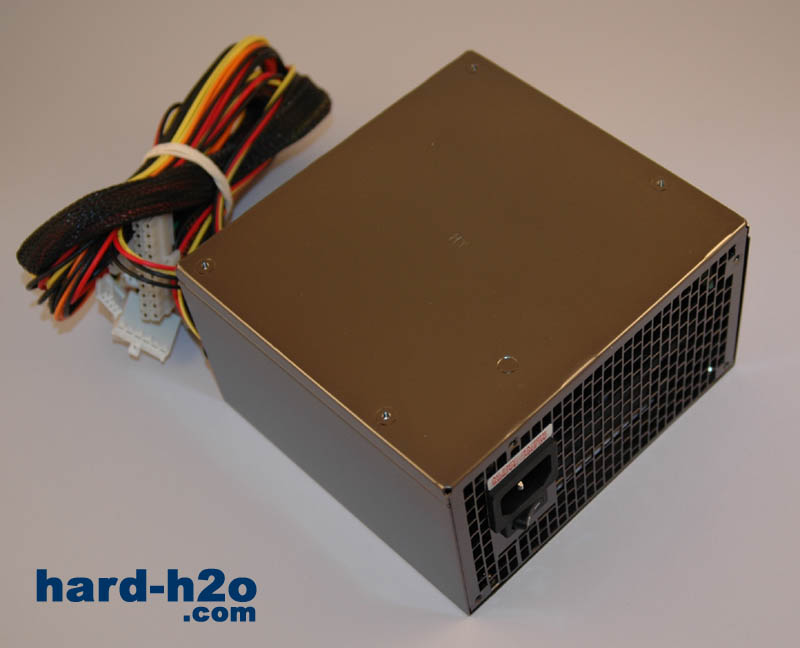

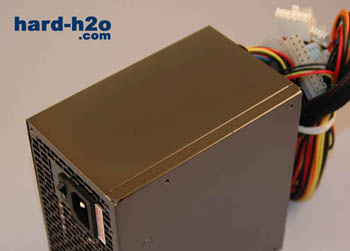

| El ventilador de 12cm esta termo regulado y de una sonoridad muy baja. | Aquí vemos el lado superior de la fuente. |
|
|
|
| Y aquí uno de los laterales. | Y el lado delantero por donde salen los cables de alimentación. |
|
|
|

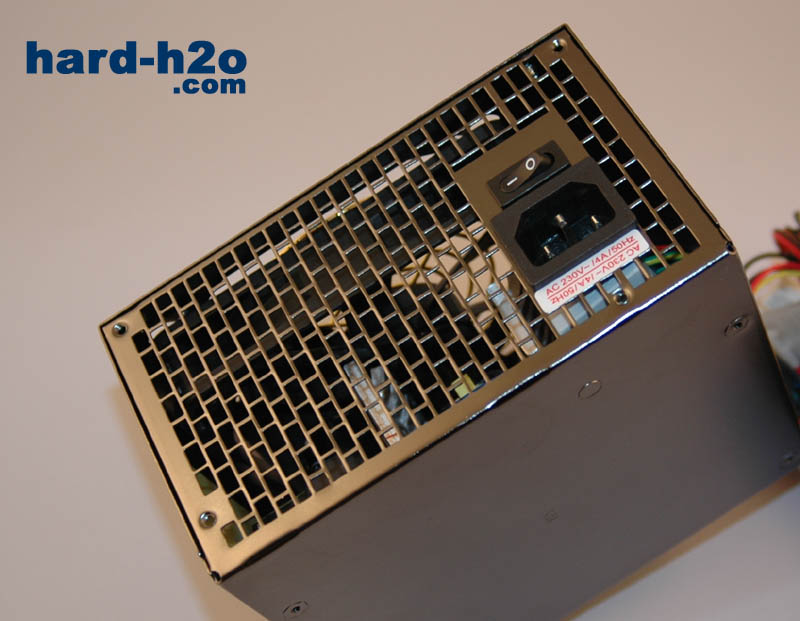

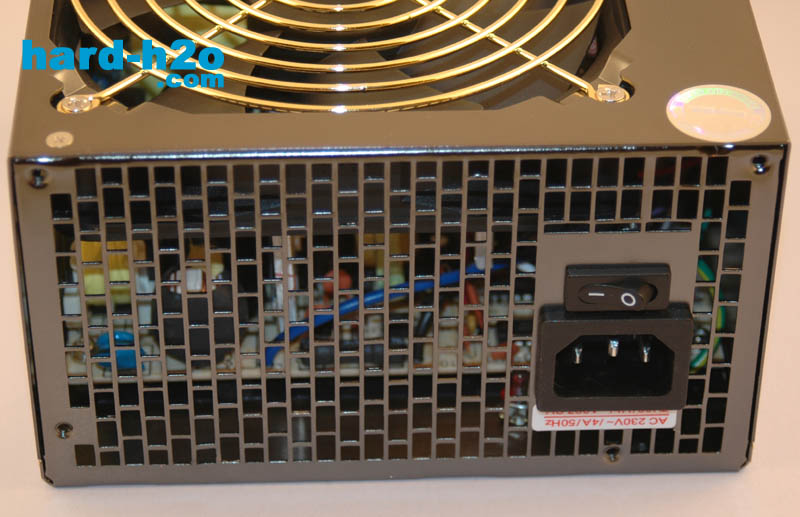

| La parte trasera esta completamente abierta con rejilla rectangular para ofrecer mínima resistencia al flujo de aire. | Aquí podemos ver enchufe de corriente y el interruptor de alimentación así como el precinto de garantía pegado por encima del tornillo de la tapa. |
|
|
|

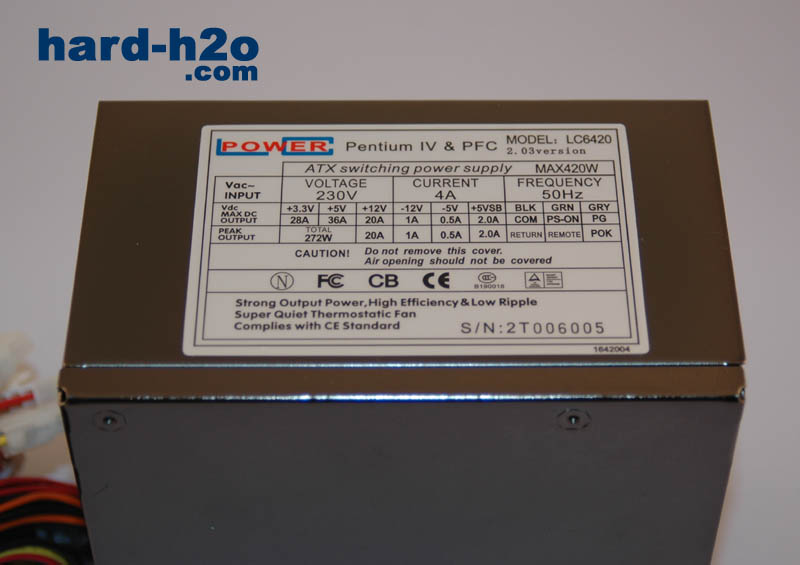

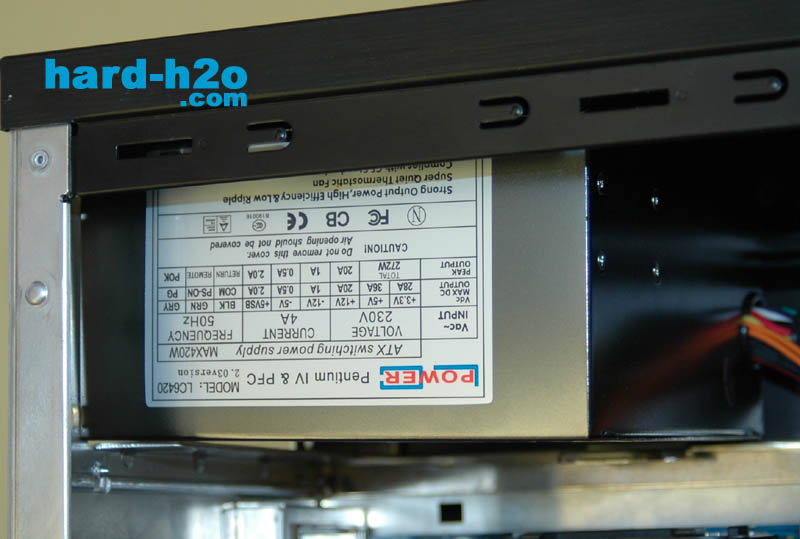

| En esta foto podemos ver la pegatina de las características técnicas. | Y aquí podemos apreciar como refleja este tratamiento superficial del metal, un efecto muy bonito. |
|
|
|

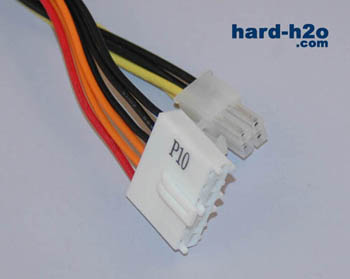

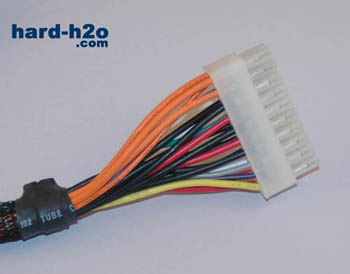

| Los cables ATX viene enfundados con una malla de color negra, que además de bonito ayuda a mantener un flujo de aire bueno en nuestra caja. | Además del conector ATX12V tenemos otro AUX para placas dual o servidor. |
|
|
|

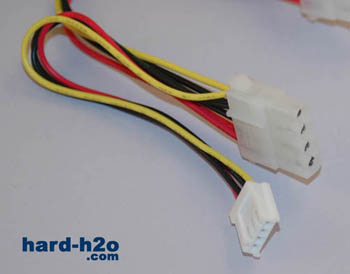

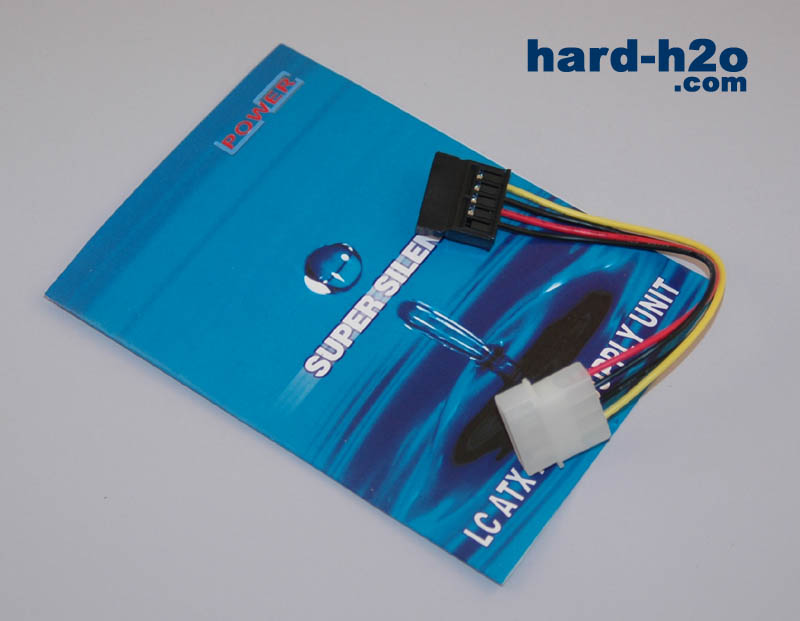

| Y aquí tenemos a los cables molex y floppy. | Esta fuente no tiene cables SATA propios, pero se suministra un adaptador para convertir un molex normal en un conector SATA, Además vemos el pequeño manual de instrucciones. |
|
|
|

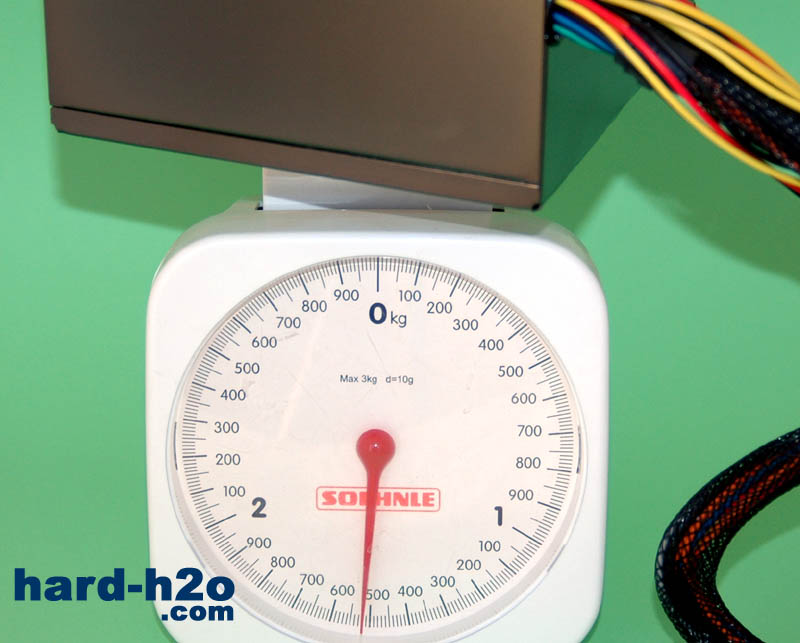

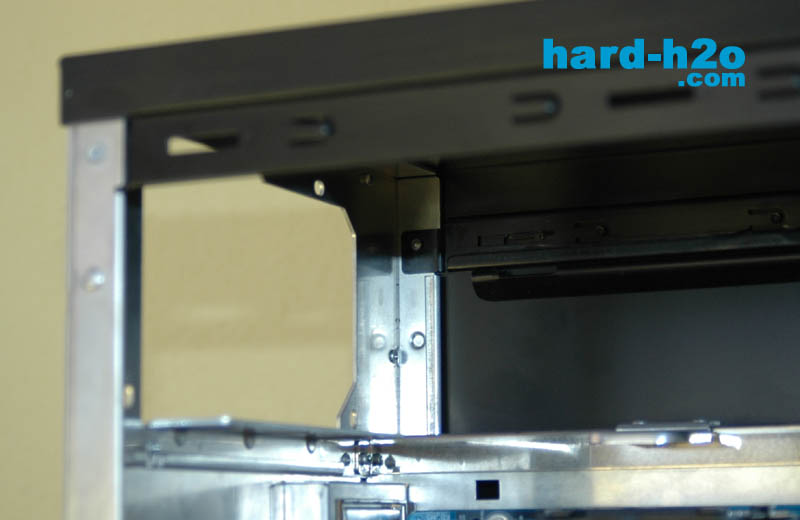

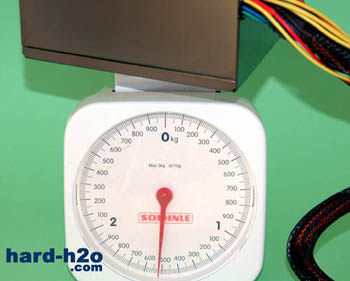

| El peso de esta fuente es de 1,5Kg | Este va a ser el lugar de trabajo para la fuente. |
|
|
|

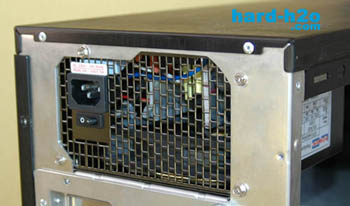

| La ubicamos correctamente en nuestra caja. | Y atornillamos los cuatro tornillos los cuales no se suministran. |
|
|
|

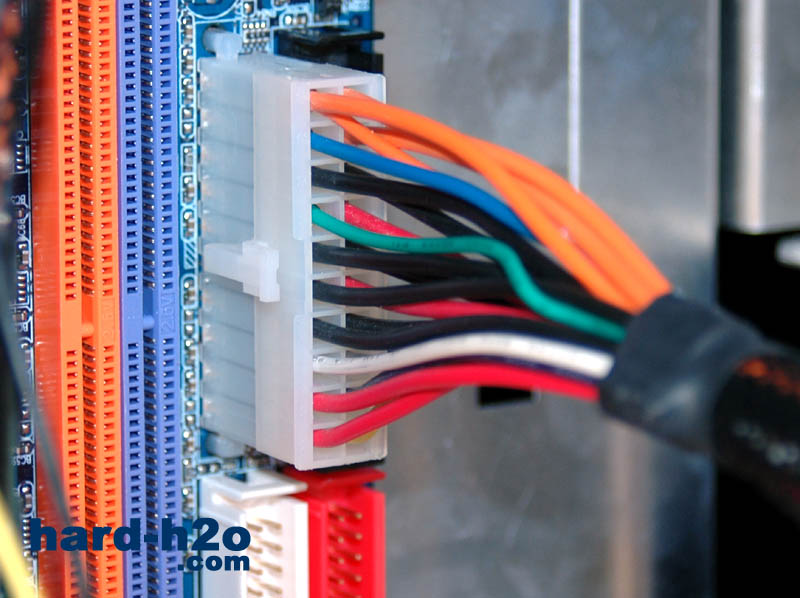

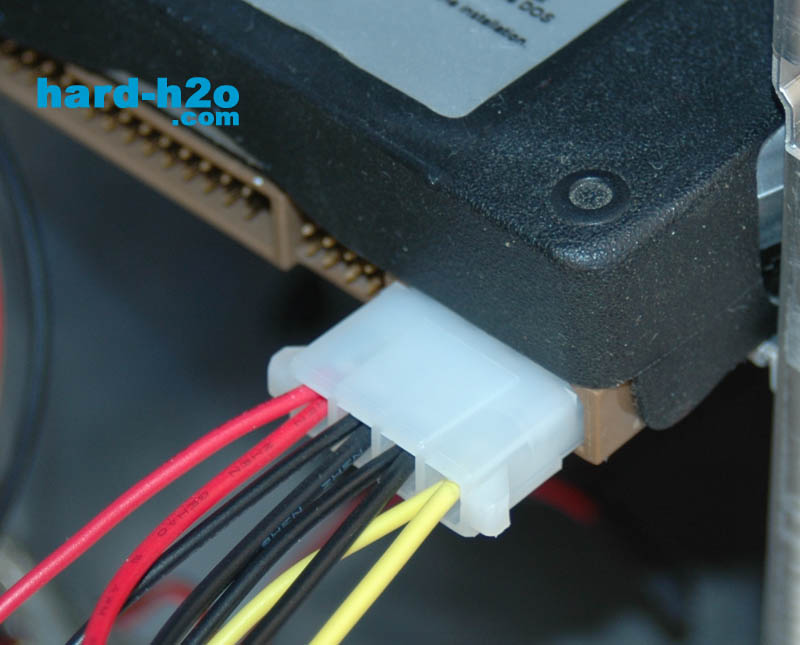

| Enchufamos el conector ATX a la placa base. | Y los molex a los discos duros y unidades ópticas. |
|
|
|

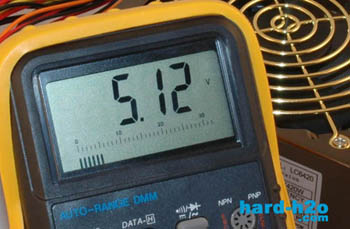

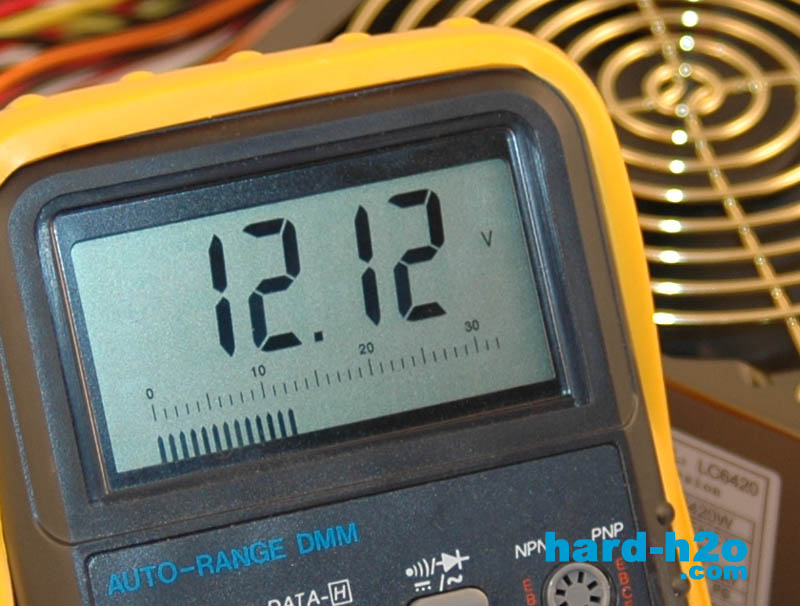

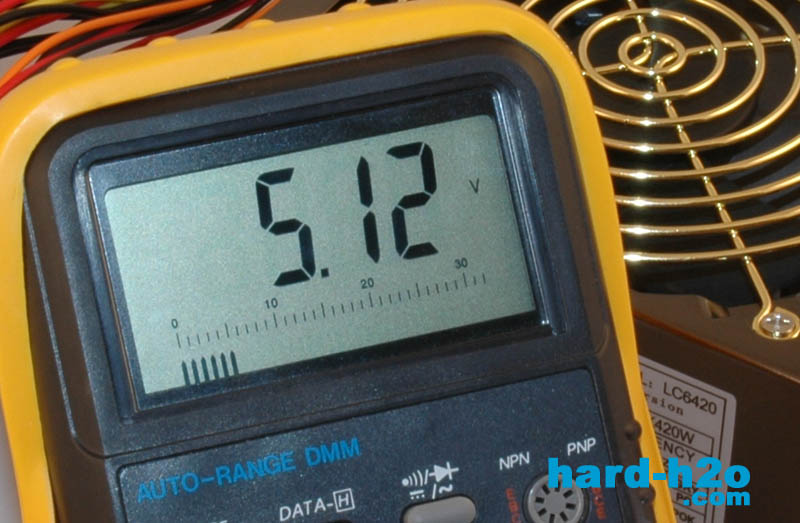

| Aquí vemos el voltaje de la línea de +12V en las primeras pruebas. | Y aquí el de la línea de +5V. |
Equipo de pruebas:
| Componente: | Modelo: |
| - Placa Base | - Epox 8RDA+ |
| - Procesador | - AMD Tbred-B 2300 Mhz @ 1.80v |
| - Memoria | - 2x256 PC3200 @ 2,63V |
| - Tarjeta gráfica | - ATI Radeon 9500 128Mb |
| - Dispositivos | - 2 tarjetas PCI - 1 disco duro - 1 grabadora CD |
| - Ventiladores | - 2 ventiladores de 8cm - 1 ventilador de 12cm |
- Prueba de voltajes:
Antes de nada se ha dejado funcionando el PC durante media hora para que todos los componentes y sobre todo la fuente alcance su temperatura normal de funcionamiento, luego se han tomado los valores del controlador de sensores de la placa mediante el programa MBM y con un multímetro digital directamente en la clavija ATX, ambas mediciones se han tomado tanto en reposo (idle) como a plena carga (full) con el Prime95 en modo 'maximum heat'.
| Linea | Sensor Interno | Multímetro | ||
| Reposo | Carga | Reposo | Carga | |
| +5V: | +4,52 | + 4,30 | +4,70 | +4,50 |
| +12V: | +12,10 | +12,28 | +12,36 | +12,48 |
| +3,3V: | No disponible | +3,31 | +3,30 | |
| -5V: | -5,19 | -5,34 | -5,24 | -5,36 |
| -12V: | -12,60 | -13,01 | -12,57 | -12,81 |
| +5Vsb | No disponible | +5,00 | +4,93 | |
- Nivel sonoro de la fuente:
El nivel sonoro de esta fuente es muy bajo, prácticamente inaudible, hay que acercar mucho la oreja para notar que esta funcionando la fuente, esto se logra gracias al gran ventilador de 12cm que con la termo-regulación esta girando a muy pocas revoluciones.
- Conclusión:
| Nos gusta: | Puede mejorar: |
| - Funcionamiento muy silencioso casi inaudible. | - El voltaje de +5 esta por debajo de la tolerancia. |
| - Ventilador de 12cm, buena temperatura de funcionamiento. | - Conectores (sólo 5 conectores Molex.- sin SATA nativos) |
| - Acabado excelente de la chapa. | |
| - Cables ATX con funda de malla negra. |
|
Esta fuente de la marca LC Power es una alternativa económica a las fuentes de gama superior con un nivel sonoro excelente lo que agrada mucho el trabajo con el ordenador ya que las fuentes genéricas normalmente suenan bastante. El voltaje de la linea de +5V en nuestros tests ha estado demasiado bajo, 4,5V en carga representa un 10% de error y la tolerancia especificada es del 5%, esto puede provocar un funcionamiento menos estable del sistema y limitarnos a la hora de hacer overclock. También hay que decir que el equipo de pruebas fuerza mucho la línea de 5V y en un sistema de Pentium IV o K8 donde la alimentación de la placa es por el +12V puede dar unos voltajes mas aceptables.
