Fuente de alimentación Xigmatek NRP-HC1001 1000 W

12 Marzo 2008 por Quetedigo

 · Análisis:

Hurky

 · Fotos y montaje:

Dobbie

 · Publicado por:

Quetedigo

 · Fecha:

12/03/2008

Producto cedido por Sistemas Ibertrónica


Xigmatek es una marca nueva para los usuarios españoles; se fundó en 2005 combinando los mejores diseñadores, ingenieros I&D y gente técnica con el equipo principal en Alemania. La serie NRP-HC viene a significar alta potencia sin restricciones y lo podemos afirmar perfectamente. Cuenta con cuatro potentes raíles de +12V con soporte de Quad SL,integrando 6 enchufes PCI-Express y lógicamente soporta también los últimos procesadores Quad Core de alto rendimiento así como multitud de dispositivos al llevar 10 enchufes SATA y 8 molex. Logra un alto rendimiento superando el 87 % de eficiencia contando con un atractivo visual y un buen diseño de cables modulares.

Especificaciones del producto:

Fabricante Xigmatek Co. Ltd.
Modelo NRP-HC1001
Compatibilidad ATX 12V 2.2, EPS 12V 2.91, BTX
Dimensiones (Alto x Largo x Ancho) 86 mm x 200 mm x 150 mm
Peso 2,59 Kg
Entrada 100-240 VAC @ 47-63 Hz / 13 A
Salida total 1.000 W, 1.100 W de pico
Salidas combinadas 500 W para +3,3V, +12V1 y +12V4
500 W para +5V, +12V2 y +12V3
82 A para todas las líneas +12V
Salidas máximas / mínimas / regulación / ruido +3,3V: 30 A / 0,5 A / ±3 % / 50 mV
+12V1: 20 A / 1,0 A / ±3 % / 120 mV
+12V4: 36 A / 1,0 A / ±3 % / 120 mV
+5V: 30 A / 0,5 A / ±3 % / 50 mV
+12V2: 20 A / 1,0 A / ±3 % / 120 mV
+12V3: 36 A / 1,0 A / ±3 % / 120 mV
-12V: 0,8 A / 0 A / ±10 % / 120 mV
+5Vsb: 3,5 A / 0 A / +3-5 % / 50 mV
Eficiencia Hasta 87 %, mínimo 80 % (80 PLUS)
PFC Activo > 90 %
Protecciones Sobrecorriente (OCP)
Sobrepotencia (OPP)
Sobrevoltaje (OVP)
Bajovoltaje (UVP)
Cortocircuito (SCP)
Sobrecalentamiento (OTP)
Ventilación Un ventilador inferior de 140 mm x 25 mm / Rodamiento de bolas / 8,4 W de potencia / 2.300 RPM ±10 %
Ruido 16 dBA a 1300 RPM
Tiempo medio entre fallos (MTBF) 120.000 horas mínimas a 25º C
Garantía 3 años
Conectores y longitud de cables Fijos
1 x ATX 20+4 pines 50 cm
1 x EPS12V 4+4 pines 55 cm
1 x EPS12V 8 pines 55 cm
Modulares
3 x PCI-Express 6 pines 50 cm
3 x PCI-Express 6+2 pines 50 cm
2 x S-ATA 50 cm + ( 4x S-ATA 15 cm )
2 x Molex 50 cm + ( 3x  Molex 15 cm ) + Floppy 15 cm

Presentación y vista en detalle:

Ampliar Foto Fuente de alimentación Xigmatek NRP-HC1001 1000 W

Con sus 42 cm de altura no es precisamente una caja de cartón pequeña y más que ser un simple envoltorio se puede usar para almacenar cosas ya que la primera capa es muy resistente y rígida en forma de cajón extraíble.


Ampliar Foto Fuente de alimentación Xigmatek NRP-HC1001 1000 W

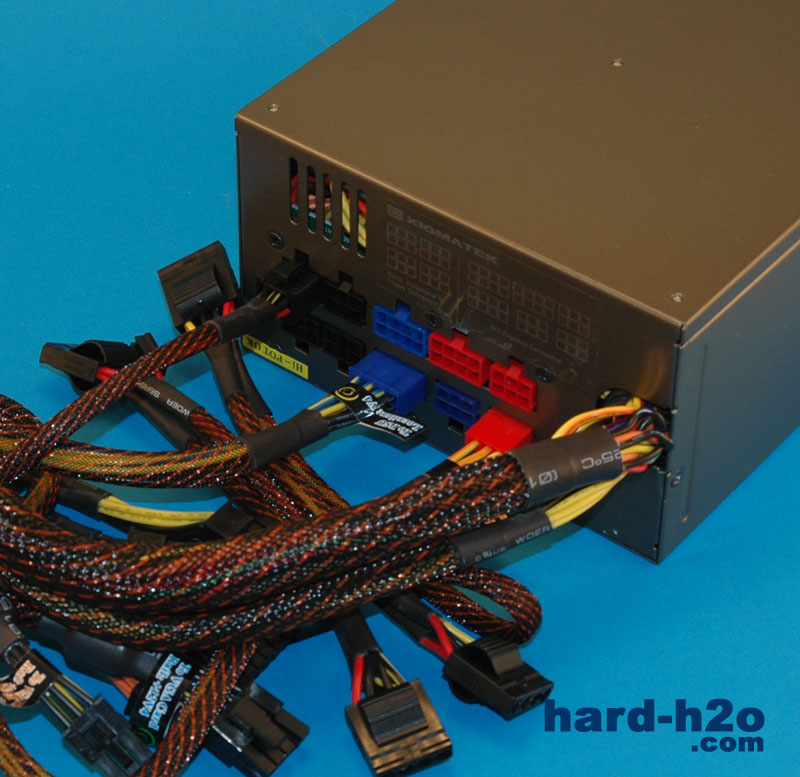

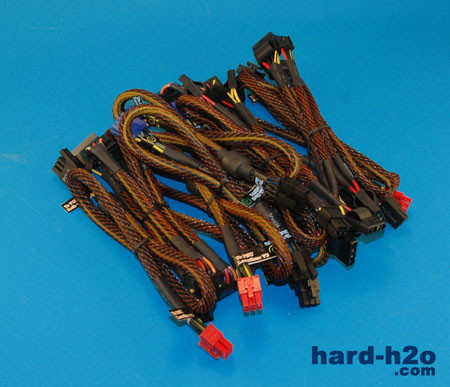

Entre los accesorios se encuentran los cables modulares, un cable de alimentación, un par de tornillos fijadores, fijadores para los cables, una bolsa antipolvo para la fuente, una bolsa de los kits de cables y un manual de instrucciones extenso en varios idiomas incluido el español.


Ampliar Foto Fuente de alimentación Xigmatek NRP-HC1001 1000 W

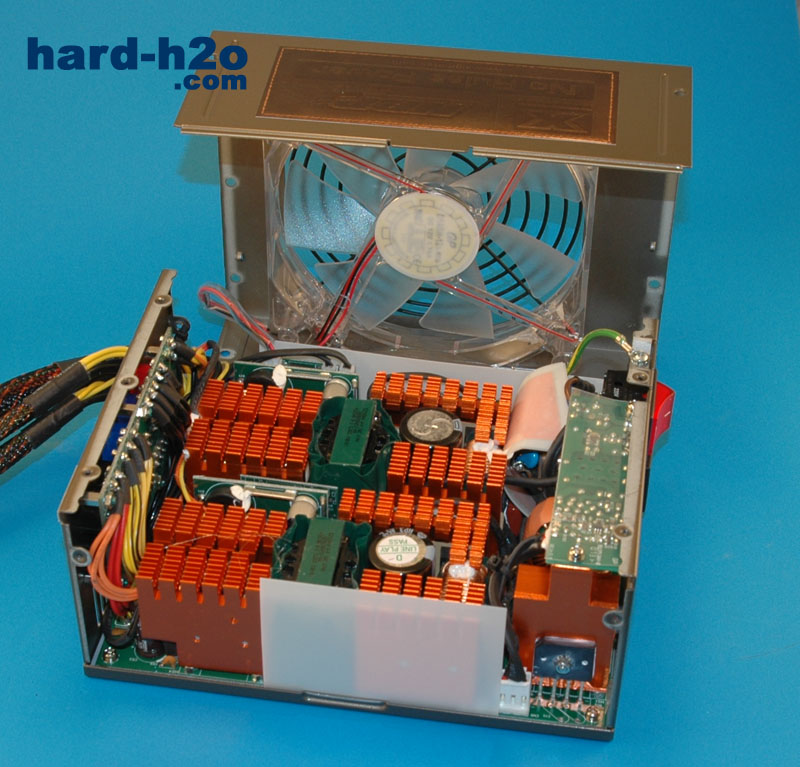

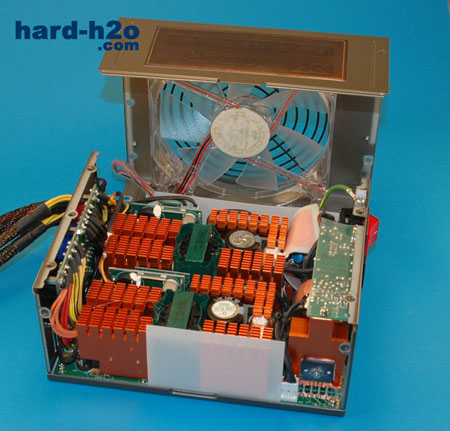

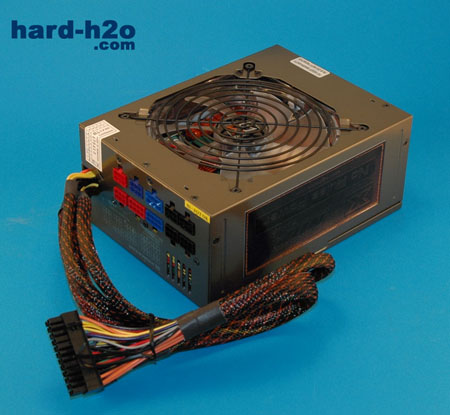

La fuente tiene un tamaño respetable; con 20 cm de largo se sitúa entre las más grandes del mercado y hemos de asegurarnos de que nuestra caja permita instalar fuentes de estas dimensiones. Este tamaño es necesario ya que se integran componentes de mucha calidad en los cuales nos centraremos más adelante.


Ampliar Foto Fuente de alimentación Xigmatek NRP-HC1001 1000 W

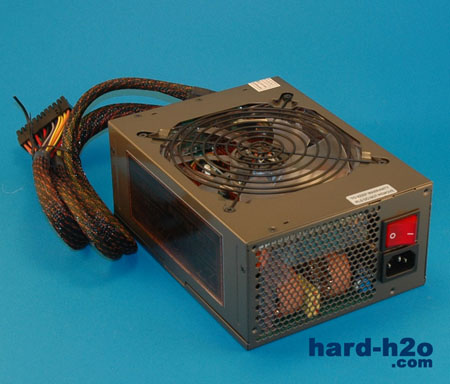

El diseño y acabado de la fuente en general es bueno y elegante, cuenta con un recubrimiento negro-marrón resistente de alta tecnología.


Ampliar Foto Fuente de alimentación Xigmatek NRP-HC1001 1000 W

De la correcta refrigeración de los componentes electrónicos se encarga un gran ventilador de 14 cm con rodamiento de bolas y cuatro LEDs azules. Es un modelo potente para tener reservas de potencia en casos extremos, pero que es regulado inteligentemente según la carga y temperatura de la fuente; Xigmatek indica un nivel sonoro de 16 dBA a 1.300 RPM.


Ampliar Foto Fuente de alimentación Xigmatek NRP-HC1001 1000 W

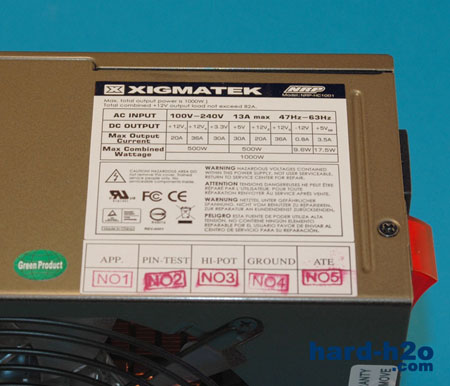

Este adhesivo nos informa de las cargas máximas de cada una de las líneas de voltaje, llevando cuatro líneas independientes de +12V, dos de 20 A y otras dos de 36 A. Observamos que hay dos grupos de cargas combinadas de 500 W ya que internamente esta fuente integra dos circuitos totalmente independientes, separando y repartiendo las cargas entre ellas para lograr una mejor estabilidad y eficiencia.
