Con la entrada de 2011 los fabricantes de fuentes de alimentación se han lanzado definitivamente a la eficiencia pura y dura, prueba de ellos son los modelos con certificación 80PLUS Gold, una de las mayores empleadas en modelos domésticos. Seasonic no podía ser menos y lanza al mercado la X-Series, una gama de fuentes de altísima calidad donde no se ha dejado nada al azar; un increíble sistema de ventilación inteligente, cableado modular, cinco años de garantía y un diseño de circuitería patentado que aumenta la seguridad y estabilidad en los voltajes.

Especificaciones del producto:

Presentación y vista en detalle:

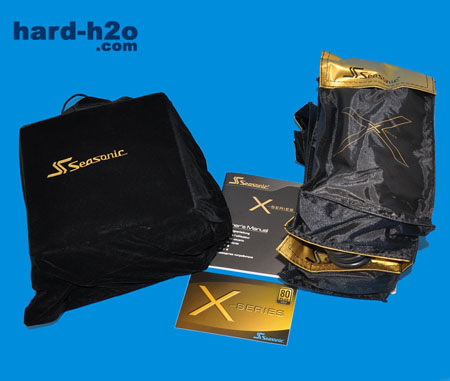

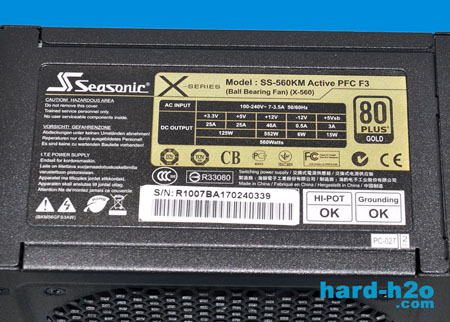

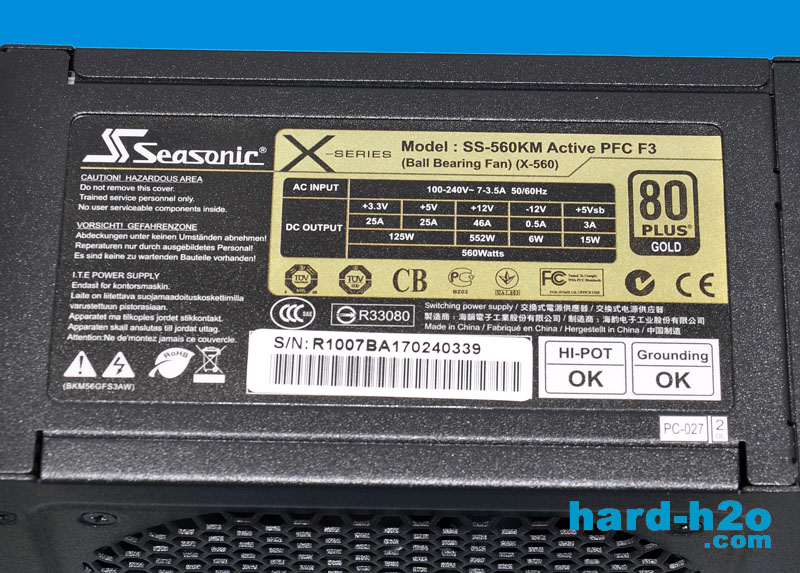

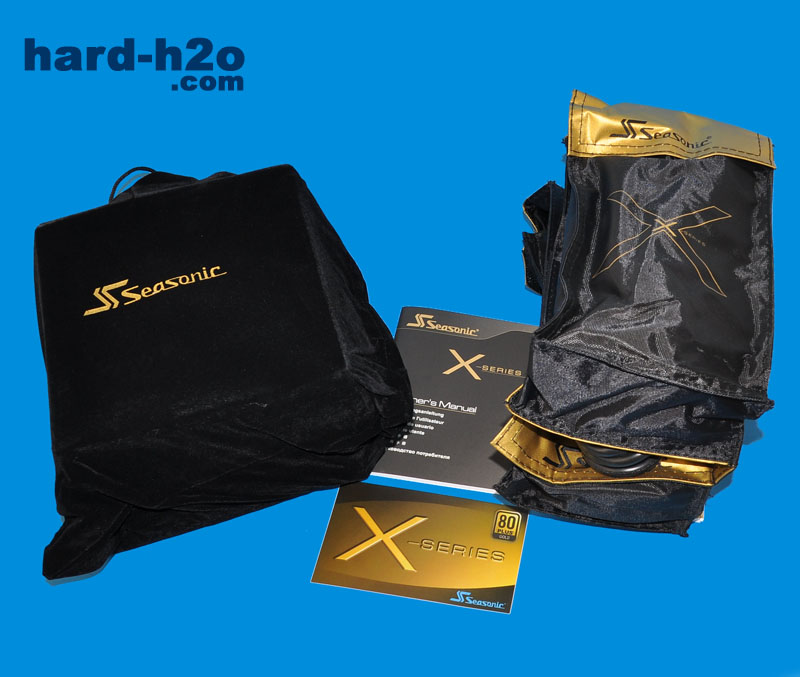

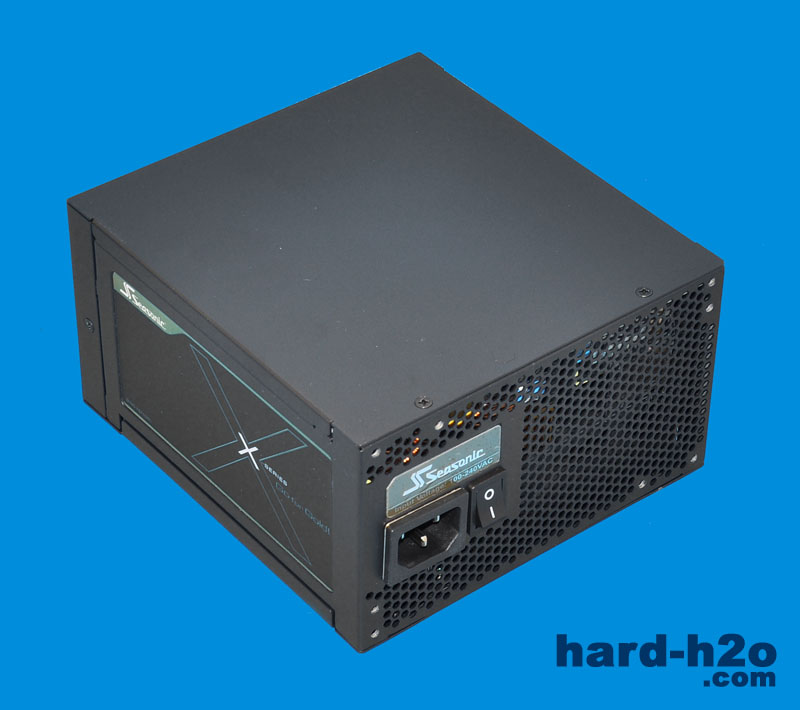

La X-Series destaca por su alta eficiencia, 80PLUS Gold, que está siendo implementada en las mejores fuentes del mercado. Este modelo arroja una potencia máxima de 560 W. El conjunto se presenta de una manera inmejorable; todo el cableado viene en una gran bolsa de tela para guardar los cables que no usemos correctamente. Se incluyen además cinco bridas de plástico y tres de tela, además de un manual técnico y de montaje. La fuente viene guardada en una bolsa de tela de buen acabado para evitar arañazos. La fabricación de este modelo es simplemente genial; acabado rugoso con esquinas y bordes redondeados y completamente lijados para evitar cortes. En la cara que da al exterior encontramos un botón para el apagado de la fuente. Estamos ante la serie más alta en cuanto a tecnología y calidad de Seasonic; una de estas características es la eficiencia 80PLUS Gold de toda la serie que ofrece valores de eficiencia que rondan el 87~91% en función de la carga. La X-Series incluye el diseño "Hybrid Silent Fan Control" que ofrece tres niveles de funcionamiento. El primero es el modo "Fanless" que funciona por debajo del 20-25% de carga de la fuente haciendo que el ventilador no gire. El siguiente modo que se activa es el "Silent", haciendo que el ventilador gire a muy bajas revoluciones. Por último, el modo "Cooling" se activa al 50-55% de carga de la fuente aumentando la velocidad del ventilador para mantener una temperatura adecuada de funcionamiento. Toda la serie es modular, es decir, no vamos a encontrar ningún cable soldado directo a placa. Cada conector viene debidamente serigrafiado para localizar cada tipo aunque cada uno de estos tiene una forma concreta, por ejemplo, los PCI-E son conectores de 10 pines y los SATA y Molex de 6 pines; así no hay posible error de conexión.

Vista en detalle (Cont.):

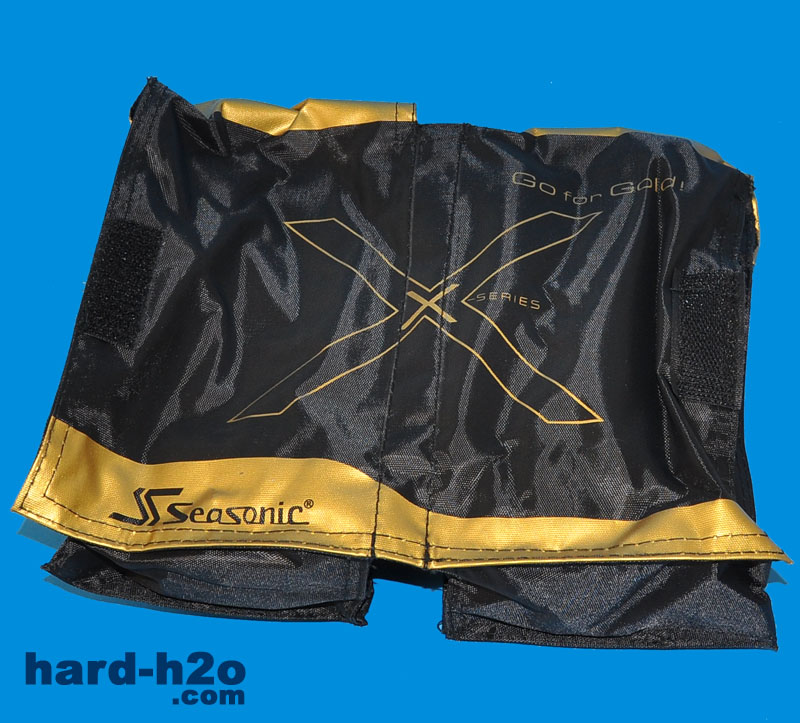

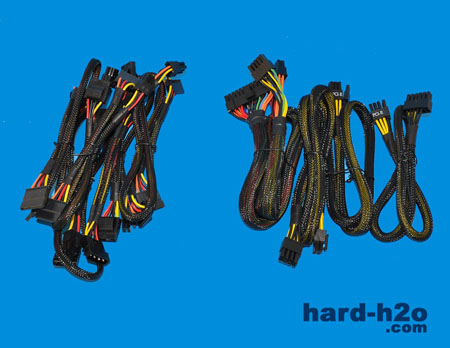

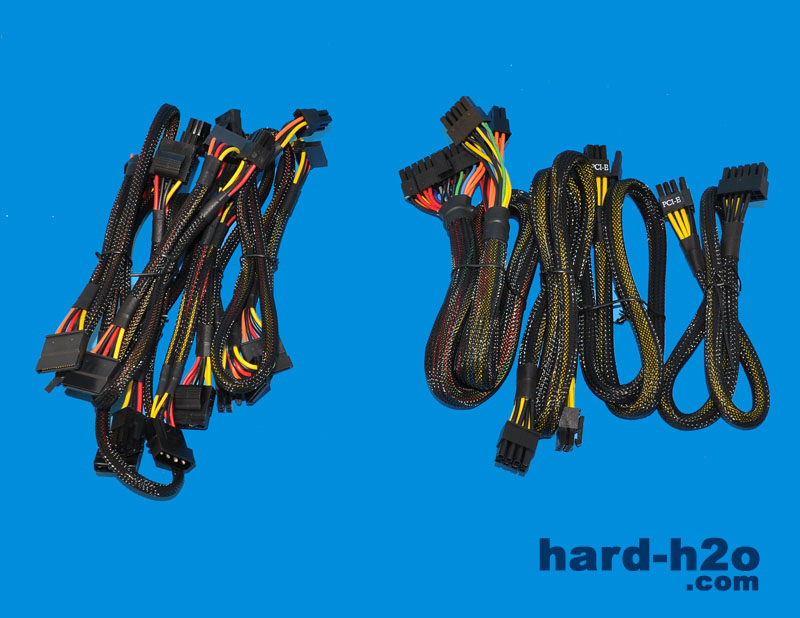

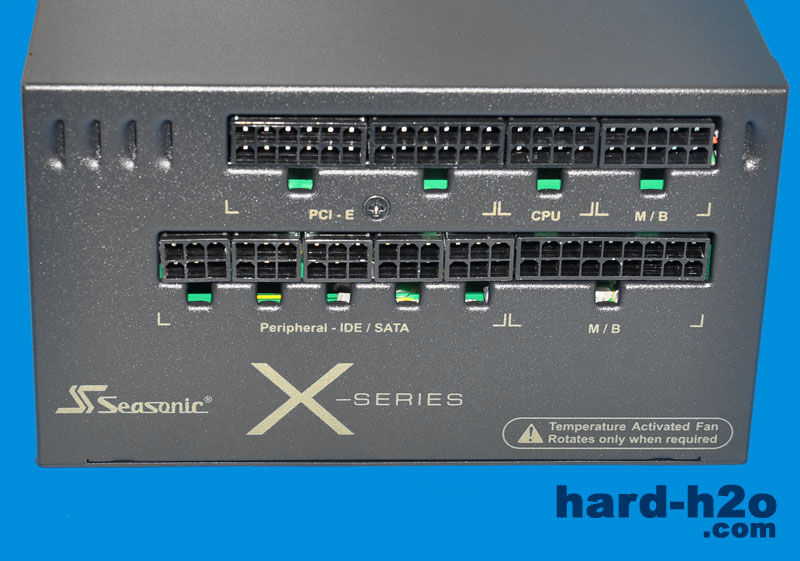

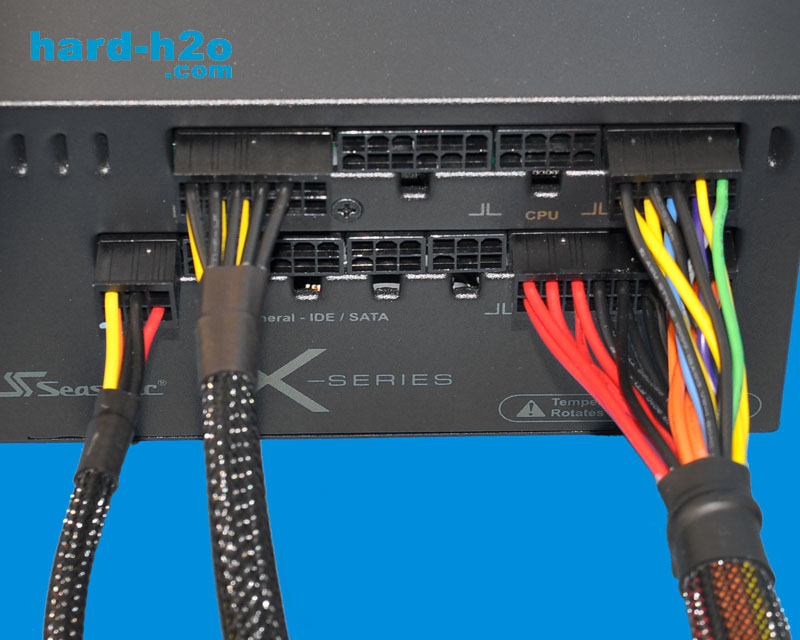

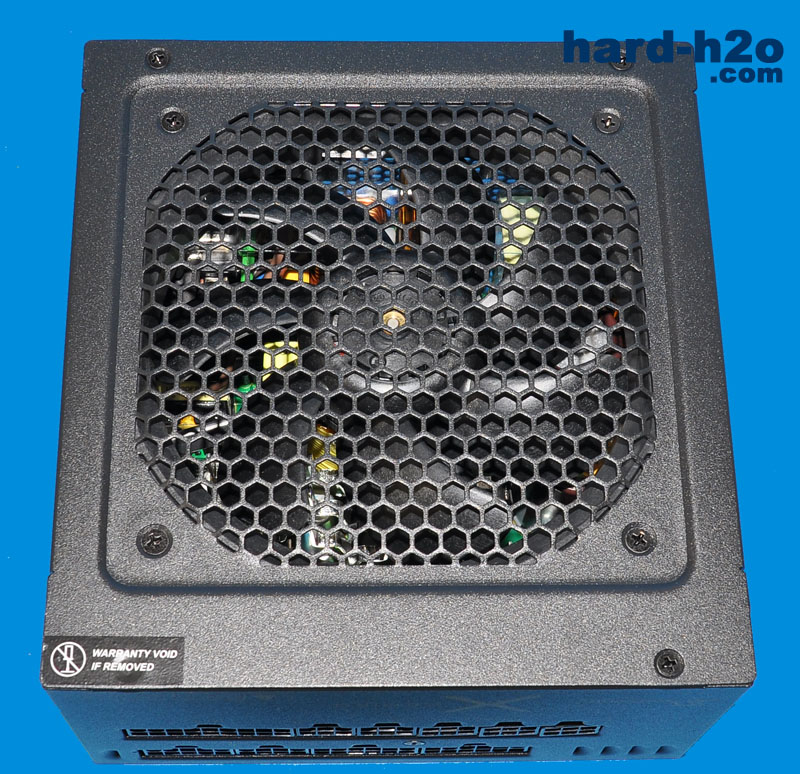

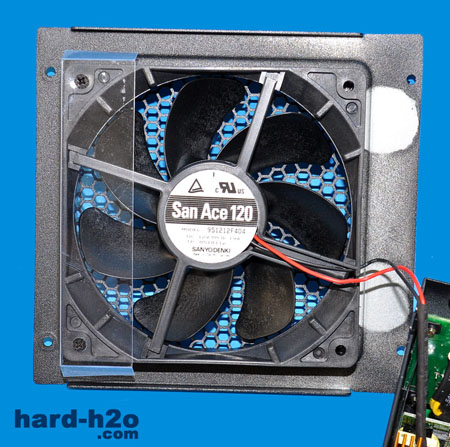

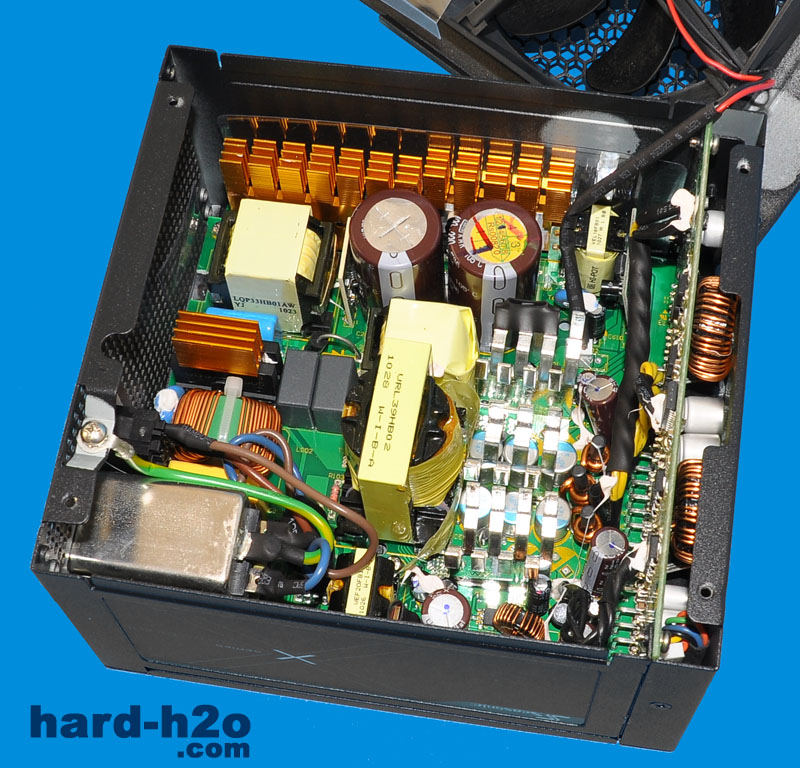

Los 10 cables modulares vienen guardados en una bolsa de tela que podremos posteriormente usar para guardar los sobrantes que no utilicemos. Como hemos comentado, contamos con un total de 10 cables, entre los que se encuentran el de corriente de la placa de 20+4 pines y un único cable ATX/EPS de 4+4 pines. En total hay dos conectores PCI-Express de 6+2 pines, 8 SATA, 5 Molex de 4 pines y un adaptador Molex para dos conectores FDD. Uno de los muchos detalles de esta fuente es el chapado en oro de todas las conexiones; esto hace que la conectividad eléctrica mejore sustancialmente al usar este metal precioso. El ventilador montado en la Seasonic ya lo hemos visto anteriormente en la . El ventilador Sanyo Denki de 12 cm es de la serie San Ace 120, modelo 9S1212F404. Opera a una velocidad máxima de 2.400 RPM con una sonoridad máxima de 40 dBA y un flujo de aire de 70,6 CFM. Es sin duda un modelo muy silencioso a media velocidad. Veremos en las pruebas que apenas se va a activar el ventilador gracias a la alta eficiencia de la fuente y al sistema de control híbrido comentado anteriormente. La Seasonic 560KM viene a tener la misma distribución que la hace poco analizada, ya que Seasonic es el fabricante de ese modelo de Corsair. El diseño es un tanto atípico en comparación al diseño tradicional ya que la placa base principal solamente se encarga de generar 12VDC junto a los 5Vsb del StandBy, mientras que una segunda placa posterior que integra los enchufes modulares se encarga de generar las tensiones de 5V y 3,3V. Los componentes semiconductores en su mayoría son SMD, de superficie soldados planamente sobre la placa, como los mosfets de las placas base. Es por ello que tampoco encontramos el típico gran disipador de los secundarios, sino tres disipadores de cobre mas pequeños doblados directamente a la placa principal, muy cerca de los componentes SMD del lado opuesto. Todos los componentes son de muy alta calidad, condensadores japoneses de marca Nippon Chemi-Con, dos de 105º C, 330µF y 420V en el primario y varios, sobre todo de tipo sólido, más duraderos en las salidas.

Equipo de pruebas:

Pruebas realizadas:

El equipo de pruebas descrito anteriormente corresponde a la carga a la que se somete la fuente en la modalidad de carga (full). Se simula mediante una serie de cargas resistivas conectadas a los enchufes de la fuente forzando sobre todo la línea de +12V. Para el estado "idle" se ha tomado una potencia fija de 187 W. El equipo de pruebas descrito facilita de esta forma la comparación de las pruebas con un equipo real. Se ha dejado funcionando el sistema durante un mínimo de media hora para que todos los componentes y sobre todo la fuente alcance su temperatura normal de funcionamiento, luego se han tomado los valores con un multímetro digital directamente en el enchufe de la placa base, mediciones que se han tomado tanto en reposo (idle) como con carga (full).

Para averiguar el consumo eléctrico del equipo así como el factor de potencia, hemos usado un aparato medidor de energía que se enchufa en serie a la toma de corriente de la fuente. El nivel sonoro que emite la fuente se indica de forma subjetiva del analizador, habiendo sido la temperatura del entorno de 17º C.

Los voltajes obtenidos con el polímetro durante las cuatro pruebas efectuadas han sido plenamente satisfactorios ya que las líneas de +3,3V y +5V no han mostrado fluctuación alguna; la línea de +12V solamente ha caído en 10mV con las pruebas típicas y otros 10mV menos con la prueba de sobre-esfuerzo. Estos datos señalan que la regulación de voltaje funciona a la perfección reaccionando muy rápidamente frente a las diferentes demandas de energía manteniendo las tensiones en todo momento precisas y estables.

La increíble alta eficiencia nos ofrece una serie de ventajas muy interesantes, por un lado un menor consumo energético que lo pudimos verificar al consumir esta fuente menos energía a igualdad de carga que otros modelos inferiores; por otro lado, se desperdicia menor energía que se disipa en forma de calor permitiendo por lo tanto emplear una ventilación mucho más contenida y por tanto silenciosa. Es por ello que el nivel sonoro de esta fuente ha sido prácticamente inexistente durante todas las pruebas; hasta la carga de 394 W el ventilador estuvo parado y fue durante las dos pruebas siguientes de 394 W y 520 W cuando el ventilador giró a muy pocas revoluciones pudiendo considerarse el funcionamiento como inaudible.

La última prueba a la que sometimos la fuente de 647 W ya sobrepasa en gran medida la potencia máxima de la fuente y no debe considerarse representativo, pero aún así tanto las tensiones como el calor generado y el nivel sonoro se han portado de forma excelente, consiguiendo un nivel todavía casi inaudible. No recomendamos en absoluto hacer funcionar la fuente por encima de su potencia nominal pero esta prueba nos indica que la fuente es capaz de soportar sobre-esfuerzos, garantizando estabilidad frente a picos elevados de energía.

Las temperaturas de evacuación han sido en orden de carga de 27º, 29º y 31º C. Finalmente, hablando de la corrección del factor de potencia activo (PFC), éste ha sido del 76% en reposo, del 94% y 96% durante las dos siguientes pruebas y finalmente de un 98% con la última prueba de sobre-esfuerzo.

Conclusión:

No cabe duda que Seasonic es la reina de las fuentes de alimentación y prueba de ello es su nueva línea X-Series. Uno de los factores clave es la increíble estabilidad de todos los voltajes de las líneas principales, incluso sobrepasando la potencia máxima recomendada; esto es signo de la calidad de los componentes utilizados y un esmerado proceso de montaje. La combinación de la eficiencia 80PLUS Gold y el sistema híbrido de ventilación hace posible que estemos ante un modelo "semi-fanless" ya que hasta el 20% el ventilador no girará; incluso a alta carga, la sonoridad ha sido muy baja, simplemente excelente. Incluso si necesitamos más potencia, tenemos disponible en este serie modelos de 660, 760 y 850 W. EL acabado externo así como otros factores como el chapado en oro de las conexiones, la total modularidad y los cinco años de garantía que ofrece la marca son factores que indiscutiblemente aúpan a Seasonic como la top gama en fuentes de alto rendimiento.

Robusta, extremadamente estable, cuidadosamente montada, silenciosa y preciosa en todos los aspectos, Seasonic es sinónimo de apuesta segura.
