NZXT entró en el mundo del hardware con sus conocidas cajas "premodeadas", con una cantidad ingente de modelos de todo tipo, alargando posteriormente su brazo con soluciones de refrigeración para portátiles y diversos accesorios. Ahora entra a lo grande en el mercado de las fuentes con la serie HALE90; toda la serie consta de certificación 80PLUS Gold, que asegura entre un 87 y un 90% de eficiencia en el 80% de la carga de la fuente. El modelos de 650 W nos ofrece un único raíl de +12V de 54 A, con cables modulares planos que, en conjunción con un sistema de refrigeración excelente, la hacen la solución idónea a equipos de alto consumo.

Especificaciones del producto:

Fabricante	NZXT
Modelo	Hale90 Series 650 (HALE90-650-M)
Compatibilidad	ATX 12V v2.2, EPS 12V v2.91 y SSI EPS 12V v2.92
Dimensiones (Alto x Largo x Ancho)	86 mm x 186 mm x 150 mm
Peso	2,1 kg aprox.
Entrada	115-240 Vac @ 50-60 Hz / 10 A
Salida total	600 W
Salidas combinadas	110 W para +3,3V y +5V 648 W para +12V 21 W para -12V y +5 VSB
Salidas máximas	+3,3V: 24 A +5V: 22 A +12V: 54 A -12V: 0,5 A +5VSB: 3 A
Eficiencia	> 87% de eficiencia @ 20-100%
PFC	Activo
Protecciones	Sobrevoltaje (OVP) Sobrecorriente (OCP) Sobrepotencia (OPP) Bajovoltaje (UVP) Cortocircuito (SCP)
Ventilación	Un ventilador trasero de 14 cm / Doble rodamiento a bolas
Tiempo medio entre fallo (MTBF)	> 100.000 horas @ 25º C
Conectores y longitud de cables	Fijos · 1 x ATX 20+4 pines 55 cm · 1 x EPS/ATX 12V 4+4 pines 75 cm Modulares · 2 x PCI-Express 6+2 pines 55 cm · 2 x PCI-Express 6 pines 55 cm · 2 x SATA 55 cm + SATA 15 cm + SATA 15 cm + SATA 15 cm · 1 x Molex 4 pines 55 cm + Molex 15 cm + Molex 15 cm + FDD 15 cm · 1 x Molex 4 pines 55 cm + Molex 15 cm + Molex 15 cm + Molex 15 cm
Extras	Certificación 80PLUS Gold Cinco años de garantía por parte del fabricante

Presentación y vista en detalle:

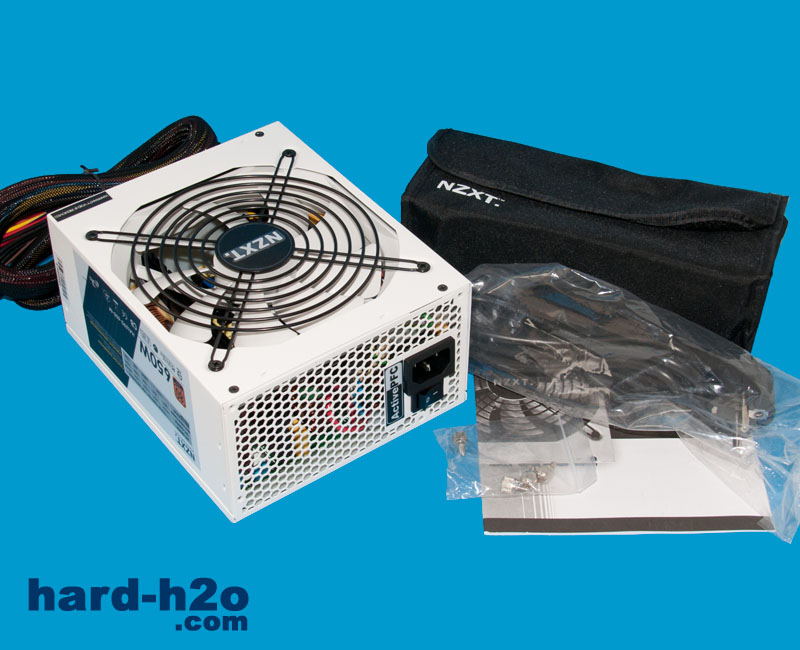

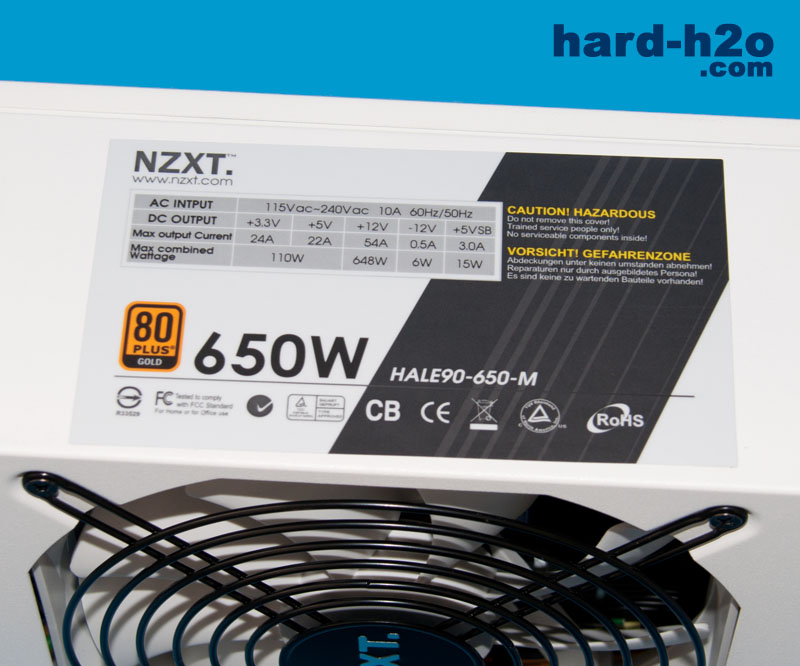

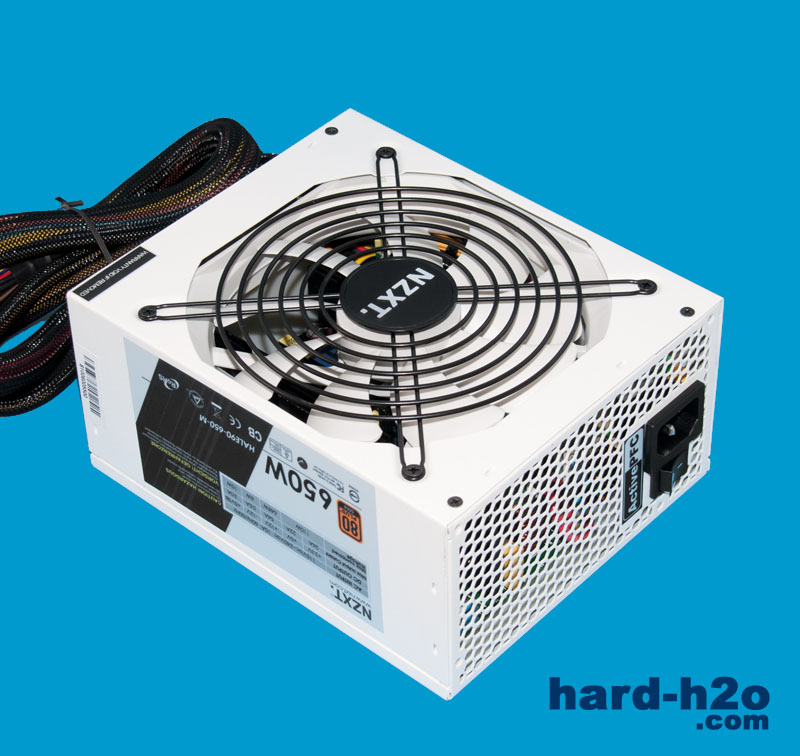

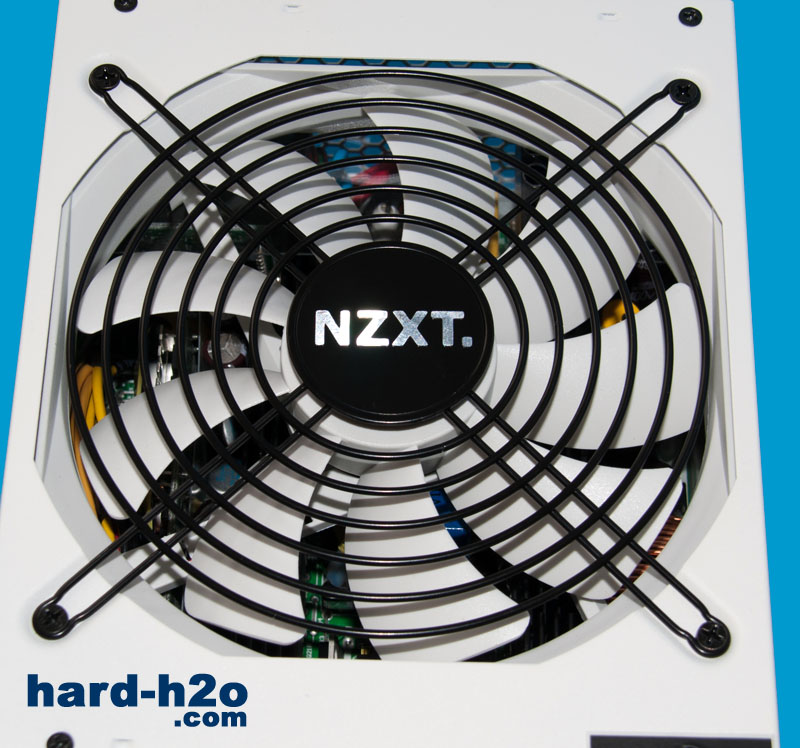

Toda la serie HALE90 ofrece dos grandes características, una es la certificación 80PLUS Gold, que otorga un rango de eficiencia del 87-90% y por otro lado, cinco años de garantía por parte del fabricante. La serie se completa con modelos de 550, 750, 850 y 1.000 W. Junto a la fuente se entrega una bolsa con todos los cables de conexión modulares, un completo manual de especificaciones e instalación y el cable de alimentación correspondiente. La HALE90 tiene un precioso acabado en blanco mate rematado con una superficie porosa, lo que evita que dejemos huellas en ella. Se monta un enorme ventilador de 14 cm que rodará a muy baja velocidad; esto es posible gracias a la alta eficiencia de la serie que evita que haya que disipar una enorme cantidad de calor. A un lado encontramos las especificaciones de amperaje y potencia de cada una de las líneas. Toda la serie cuenta con un único raíl de +12V con un amperaje total de 54 A, suficientes para un equipo estándar de gama media-alta. En esta serie hay modelos para todas las necesidades; por ejemplo, para equipos de mayor consumo, como varios discos duros y sistemas de dos o tres gráficas, el modelo de 1.000 W nos aporta un total de 83 A.

Vista en detalle (Cont.):

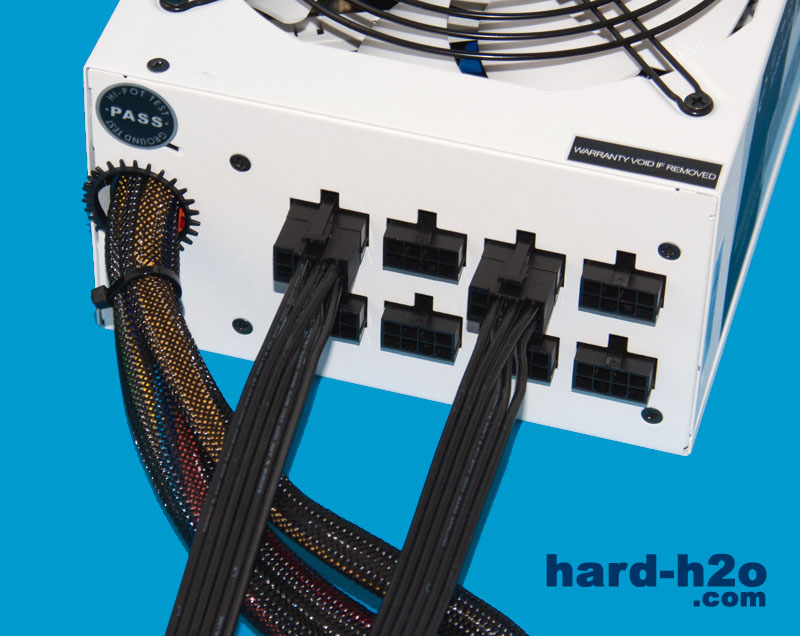

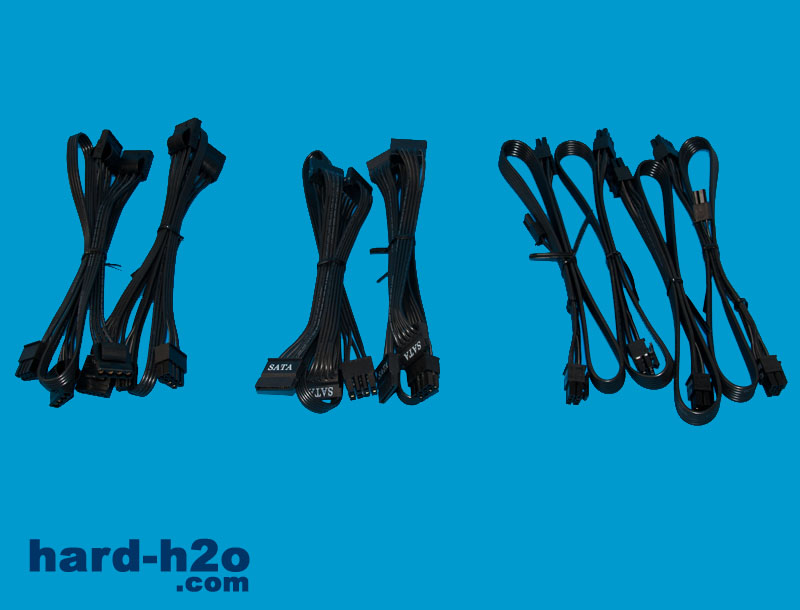

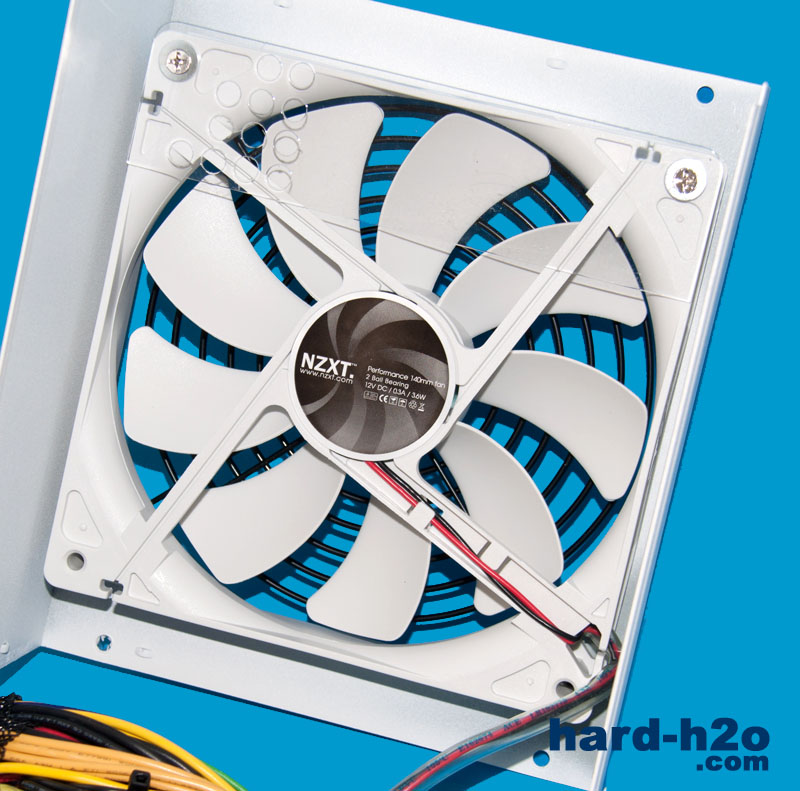

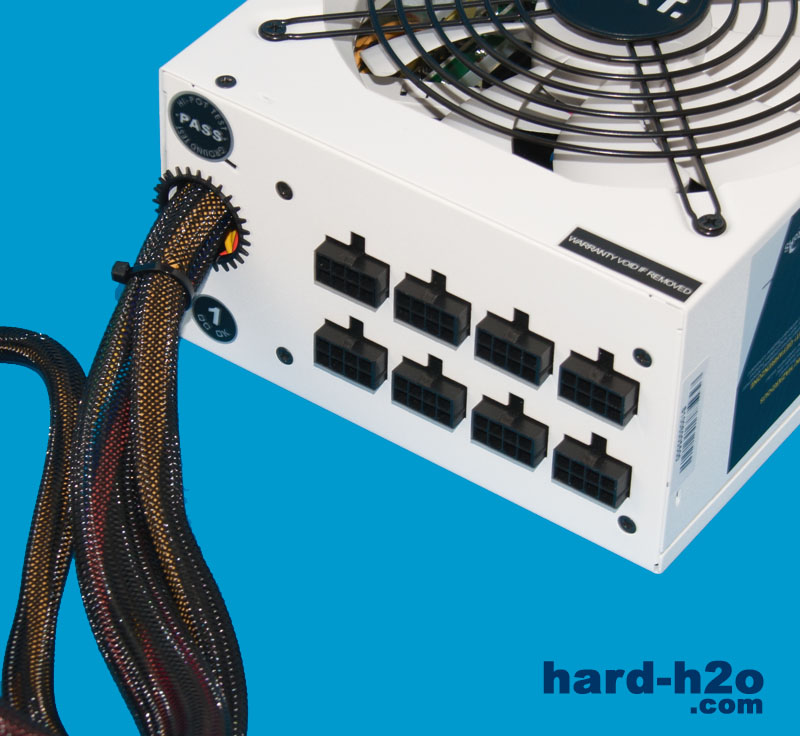

Disponemos de dos cables fijos, 20+4 pines y uno EPS/ATX 12V de 4+4 pines; hemos de decir que sólo se incluye uno de 4+4 pines. Un segundo enchufe de estas características se incluye a partir del modelo de 850 W. La HALE90 de 650 W dispone de un total de ocho cables modulares; dichos cables son todos planos y se encuentran excepcionalmente enfundados. Una de las ventajas principales de tener este tipo de cables es que se pueden pasar por casi cualquier hueco, pudiéndose agrupar de una manera sencilla. Cada cable PCI-Express es independiente, es decir, contamos con cuatro cables de este tipo; el resto sí viene agrupado en varios conectores por cable, un total de ocho SATA, siete Molex de 4 pines y otro FDD. Todas los cabezales de conexión son exactamente iguales, por lo que no hay que seguir ningún esquema de conexión. El ventilador montado en la serie Hale90 es de la propia casa, un modelo de 14 cm con rodamiento a bolas, 0,3 A y 3,6 W de consumo. El sistema de regulación está automatizado, de modo que aumenta su velocidad a partir de un 40% de carga de la fuente. Su sonoridad es altamente baja, con un rango que va de los 16 a los 20 dBA. Este modelo de NZXT se encuentra muy bien estructurado, empleando componentes de elevada calidad, filtros inductivos y capacitativos filtran la corriente de entrada para llegar a continuación al PFC activo integrado en la fase primaria. El transformador principal es de considerable tamaño que emplea varios hilos finos trenzados frente a unos pocos de mayor sección, cosa que posibilita alcanzar tan elevadas eficiencias. Destacan los circuitos perpendiculares que se ocupan de rectificar las diferentes salidas, una cualidad que solemos ver mayoritariamente en las fuentes de muy alta eficiencia. Los condensadores son todos de Nippon Chemi-Con, dos modelos de 270 µF 400 V y 105º C en la entrada y varios de alta capacidad en las diferentes salidas. Los disipadores son de aluminio eloxados de color negro con bastante superficie de disipación.

Equipo de pruebas:

Pruebas realizadas:

El equipo de pruebas descrito anteriormente corresponde a la carga a la que se somete la fuente en la modalidad de carga (full). Se simula mediante una serie de cargas resistivas conectadas a los enchufes de la fuente forzando sobre todo la línea de +12V. Para el estado "idle" se ha tomado una potencia fija de 202 W. El equipo de pruebas descrito facilita de esta forma la comparación de las pruebas con un equipo real. Se ha dejado funcionando el sistema durante un mínimo de media hora para que todos los componentes y sobre todo la fuente alcance su temperatura normal de funcionamiento, luego se han tomado los valores con un multímetro digital directamente en el enchufe de la placa base, mediciones que se han tomado tanto en reposo (idle) como con carga (full).

Para averiguar el consumo eléctrico del equipo así como el factor de potencia, hemos usado un aparato medidor de energía que se enchufa en serie a la toma de corriente de la fuente. El nivel sonoro que emite la fuente se indica de forma subjetiva del analizador, habiendo sido la temperatura del entorno de 21º C.

Durante las pruebas efectuadas hemos medido unas tensiones muy favorables; en el caso de las líneas de +3,3 y +5V no ha habido alteración alguna según la carga conectada habiendo sido los voltajes ligeramente superiores a la referencia, algo muy común para asegurar las demandas adicionales de potencia, como por ejemplo durante el overclocking. La línea más forzada es la de +12V y se llegó a medir una bajada máxima de solo 70mV, un valor más que bueno viendo las diferencias de consumo. Estos resultados nos demuestran que la regulación de voltaje está funcionando perfectamente asegurando plena estabilidad en los consumidores enchufados. El PFC activo pudo mantener un factor de potencia bueno del 74% en reposo y un factor idóneo del 100% con la máxima carga probada (con una carga media-alta, 414 W, el factor de potencia se situó en un 92%).

Una ventaja de la alta eficiencia de la fuente es la poca energía que se disipa en forma de calor siendo posible por ello una refrigeración muy prudente y poco sonora. Durante las pruebas no hemos apenas podido apreciar sonido alguno considerando el nivel sonoro como inaudible. Las temperaturas de evacuación del aire caliente han estando entre los 28º y los 36º C.

Conclusión:

Ciertamente NZXT entra fuerte en el mercado de las fuentes de alimentación; la serie HALE90 nos ofrece unas características de base impresionantes, como la certificación 80PLUS Gold y los cinco años de garantía. Cada modelo está pensado para cada tipo de equipo, desde lo más austeros en consumo y conectividad, hasta los mayores demandantes de energía. Los cables modulares planos ofrecen la posibilidad de agruparlos más fácilmente, así como pasarlos por huecos más estrechos. El sistema de ventilación es impresionante, en parte gracias a la alta eficiencia, ya que su sonoridad es extremadamente baja, ofreciendo en conjunto unas temperaturas de funcionamiento simplemente excelentes. No debemos olvidar la solidez de su línea principal de +12V, la cual está entre las mejores que hemos visto este año. El único pero lo damos a que sólo existe (en los modelos de 550, 650 y 750 W) un cable de tipo EPS/ATX de 4+4 pines; esto puedo ocasionar cierta inestabilidad cuando realizamos al equipo un overclocking de alto nivel.

Con la serie de fuentes HALE90, NZXT ha probado una vez más de lo que es capaz, unas fuentes de excelente rendimiento, con una increíble estabilidad, grandísima eficiencia y componentes de gran calidad.
