Presentación y vista en detalle:

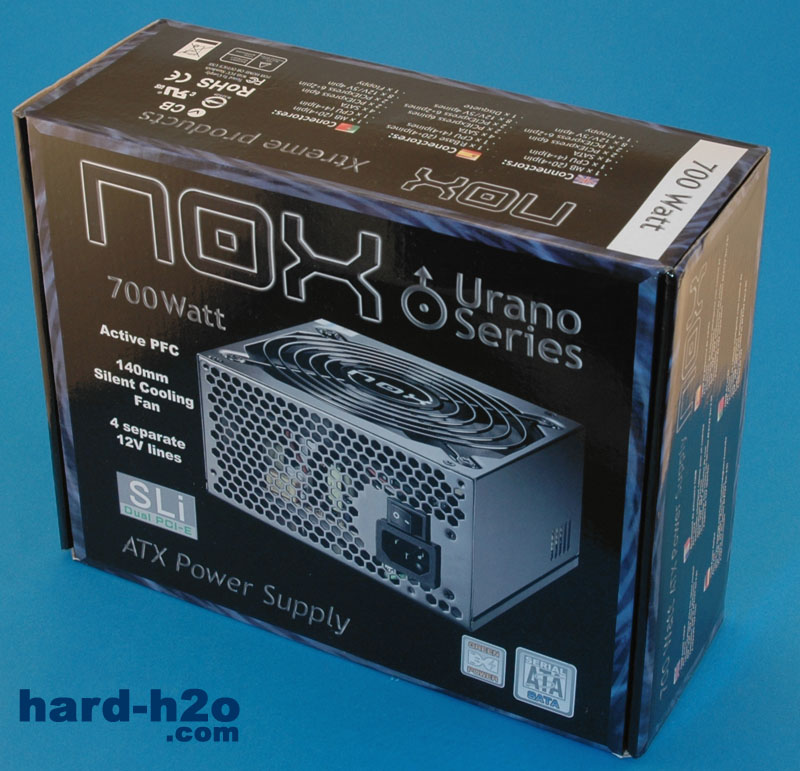

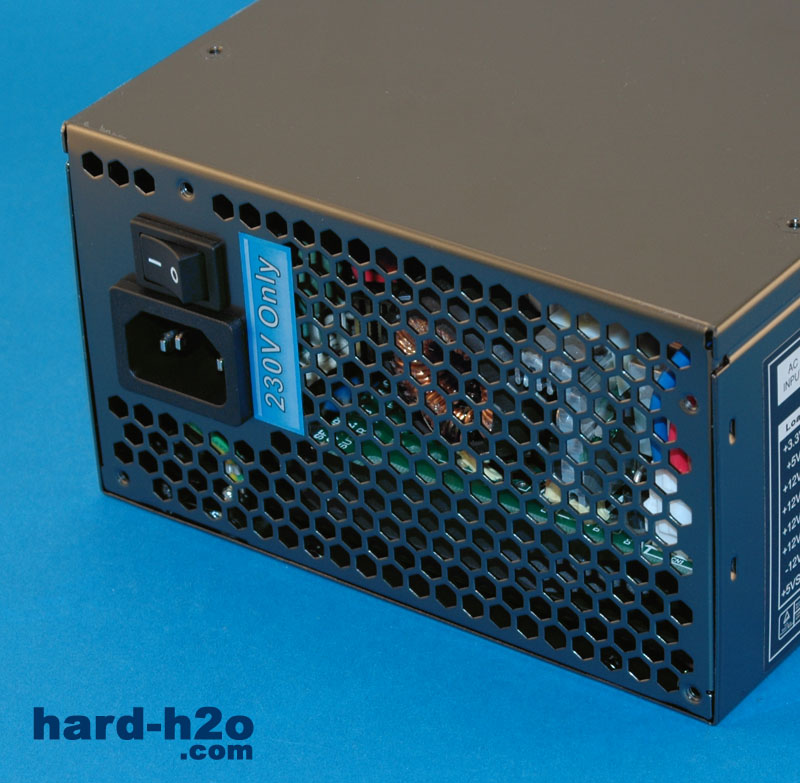

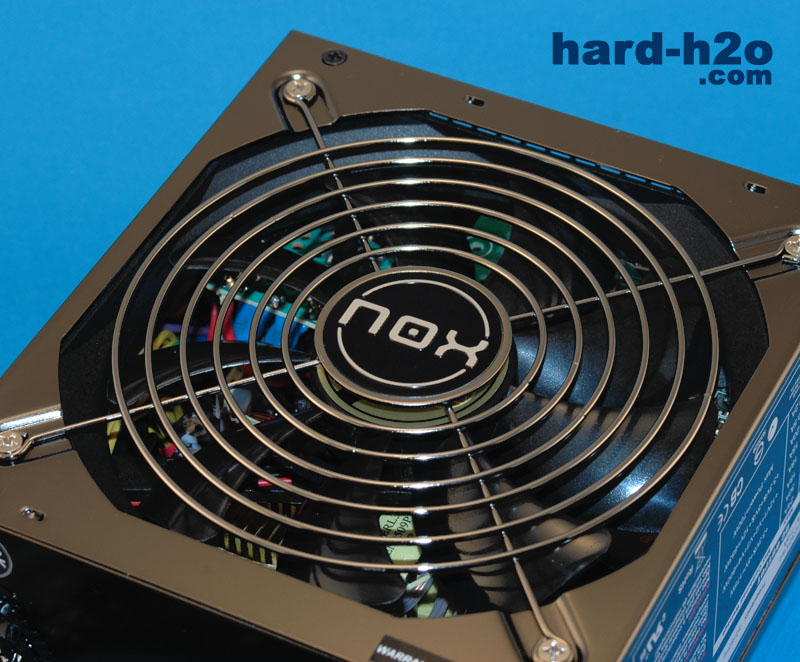

La caja que esconde la Urano 700 es de cartón con buena resistencia como estamos acostumbrados a ver en la mayoría de fuentes. Disponemos de información de interés en los diferentes lados de la fuente, la única ya que no se adjunta manual de instrucciones. La Urano se presenta con unas medidas bastante reducidas que la hacen compatible con casi todas las cajas ATX y BTX del mercado con una longitud que no sobrepasa las estándar. Para la correcta refrigeración se encarga un gran ventilador de 14 cm de diámetro, que es capaz de mover mucho aire generando poco ruido ya que no precisa girar a mucha velocidad, la cual se ajusta inteligentemente según la carga de la fuente. El acabado de la chapa es muy bueno y resistente, con un color negro brillante elitista. La parte trasera de evacuación del aire caliente cuenta con acabado en forma de panel de abeja que minimiza la resistencia del aire.

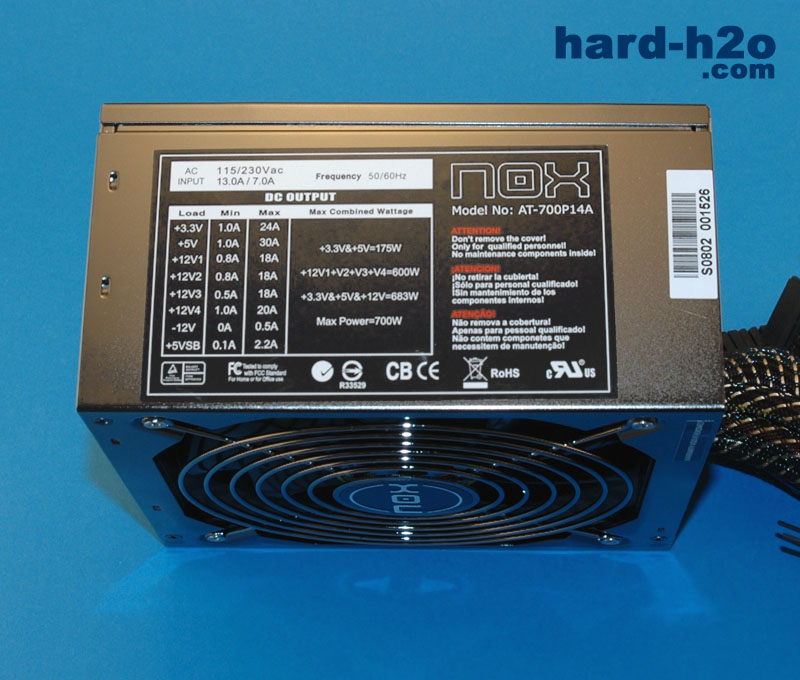

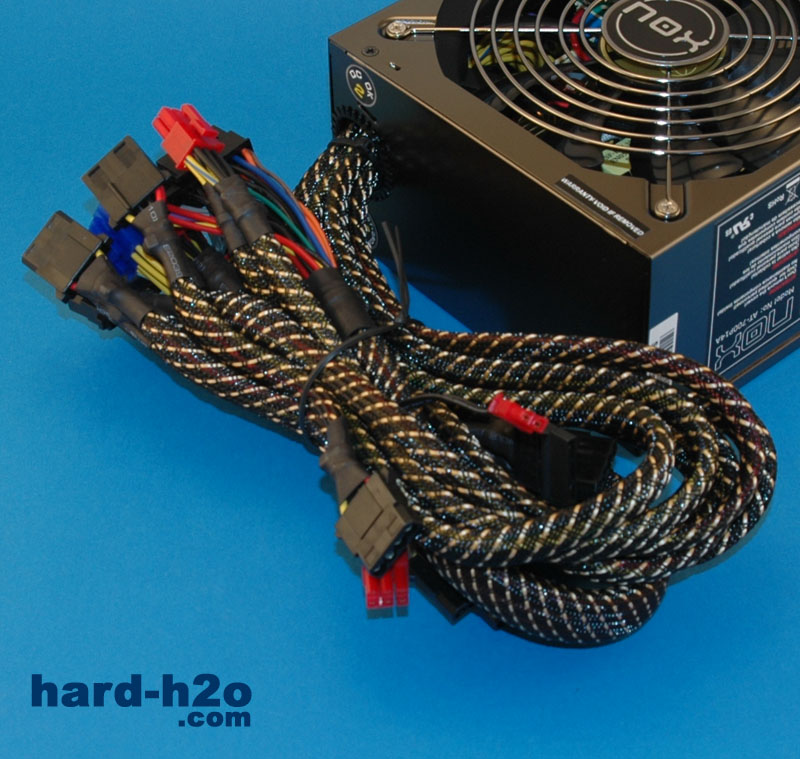

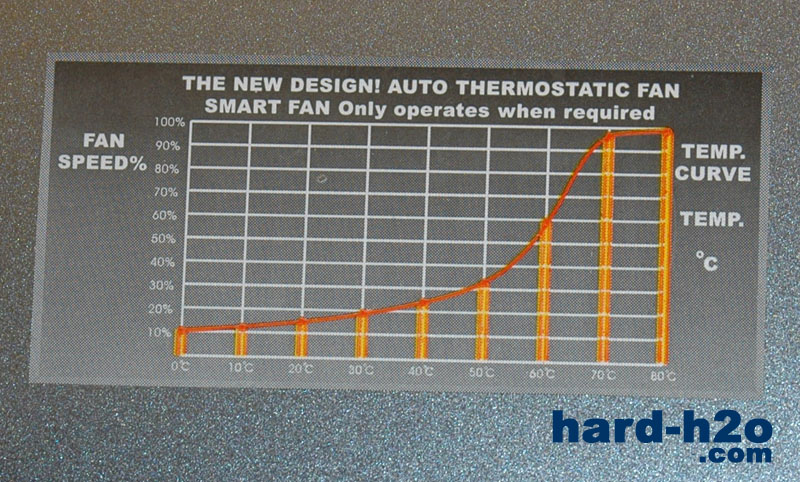

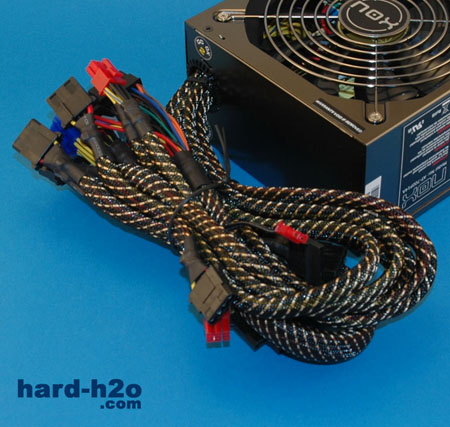

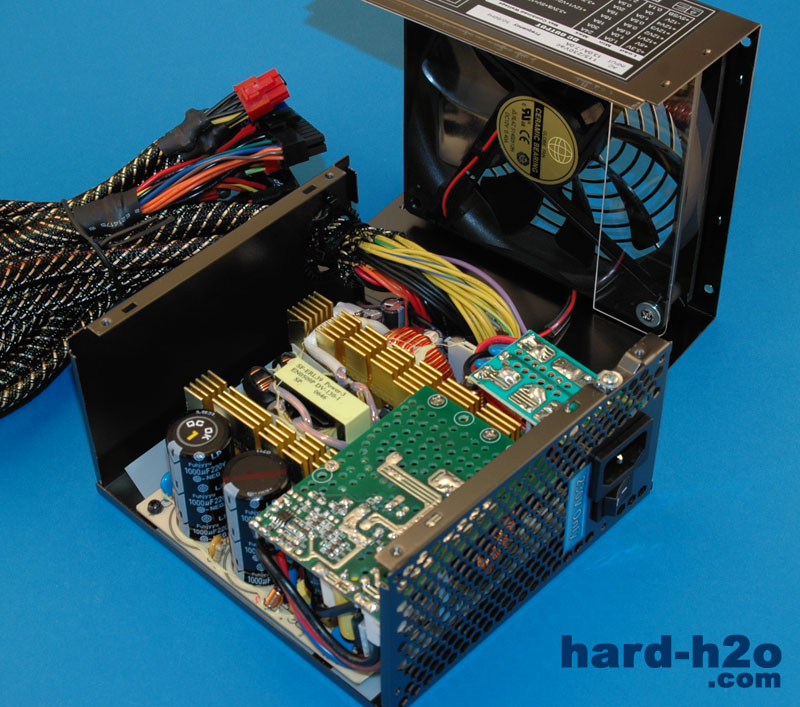

Como es típico, en este lado de la fuente se encuentra un adhesivo con todas las características técnicas, que abarca el voltaje de entrada permitido y las cargas máximas y combinadas de sus salidas. Todos los cables vienen fijos y disponen de un buen acabado con malla de nylon bicolor que ayuda a recoger bien los cables y mejorar el flujo de aire del interior de nuestra caja. Las longitudes de los cables son adecuadas y el número de enchufes molex es abundante aunque podría haber mas enchufes SATA ya que solo hay 4 unidades. Este gráfico nos informa sobre el funcionamiento de la regulación inteligente de la velocidad del ventilador; vemos que la velocidad empieza a ascender sobre todo pasados los 50° C por lo que el ruido ha de mantenerse bajo en la mayoría de casos. La circuitería se ve limpia y bien ordenada, con un circuito de PFC activo boca abajo bien visible, disipadores dorados de buenas medidas y condensadores sobredimensionados en la entrada con dos -NEG- de1000 µF y 220V, lo que ayuda a mejorar la estabilidad. Los condensadores secundarios son abundantes del fabricante JP.

Equipo de pruebas:

Pruebas realizadas:

El equipo de pruebas descrito anteriormente corresponde a la carga a la que se somete la fuente en la modalidad de carga (full). Se simula mediante una serie de cargas resistivas conectadas a los enchufes de la fuente forzando sobre todo la línea de +12V. Para el estado idle se ha tomado una potencia fija de 112 W. El equipo de pruebas descrito facilita de esta forma la comparación de las pruebas con un equipo real de elevada potencia. Se ha dejado funcionando el sistema durante un mínimo de media hora para que todos los componentes y sobre todo la fuente alcance su temperatura normal de funcionamiento, luego se han tomado los valores con un multímetro digital directamente en el enchufe de la placa base, mediciones que se han tomado tanto en reposo (idle) como con carga (full).

Para averiguar el consumo eléctrico del equipo así como el factor de potencia hemos usado un aparato medidor de energía que se enchufa en serie a la toma de corriente de la fuente. El nivel sonoro que emite la fuente se indica de forma subjetiva del analizador, habiendo sido la temperatura del entorno de 19º C.

Las mediciones efectuadas muestran que las tensiones logradas por la fuente son satisfactorias, situándose ligeramente por encima del valor de referencia, asegurando buena estabilidad y reservas con potencias superiores. Las variaciones entre reposo y carga tampoco son muy elevadas, situándose como máximo en 110 mV en el caso de +12V. Las tolerancias son aceptables con un +2,7% en 3,3V, un +4,2% en 5V y un +2% para la línea de 12V. El PFC activo ha funcionado muy bien situando el factor de potencia en un 95% durante reposo con una carga de 112 W y en el factor perfecto del 100% bajo la carga mediana de 385 W y la grande de 570 W. Intentando hacer funcionar la fuente con nuestra carga grande habitual de más de 600W, ésta se negó a arrancar por lo que recomendamos no emplearla acercándola mucho a su máximo.

El nivel sonoro ha sido muy bajo pudiéndose considerar prácticamente inaudible en la prueba de reposo; con la primera carga aumenta muy ligeramente de velocidad el ventilador manteniéndose a un nivel muy silencioso y agradable, y con la carga grande ha aumentado de nuevo la velocidad y ligeramente el ruido pero manteniéndose dentro de un régimen relativamente silencioso y aceptable. Las temperaturas del aire evacuado han sido de 38° C en reposo, 42° C con la carga mediana y 52° C con la grande.
