Nox sigue su propuesta de productos de buena calidad con unos costes muy ajustados, presentando esta vez su línea de fuentes Pulsar Series. Los 750 W de este modelo se reparten en cuatro raíles de +12V para entregar una potencia limpia y con pocas variaciones. Se adjuntan cuatro enchufes PCI-Express que la hacen especialmente útil en sistemas con varias gráficas. No tendremos problemas de conectividad al disponer de abundantes enchufes SATA y molex. A destacar su excelente sistema de ventilación, con un ventilador de 14 cm.
Especificaciones del producto:
Fabricante
NOX
Modelo
Pulsar Series Roja (AT-750R14A)
Compatibilidad
ATX +12V v2.2 y v2.91
Dimensiones (Alto x Largo x Ancho)
86 mm x 163 mm x 150 mm
Peso
2,07 Kg
Entrada
230 VAC @ 50 Hz / 7 A
Salida total
750 W
Salidas combinadas
180 W para +3,3V y +5V 660 W para todos los +12V 733 W para +3,3V, +5V y todos los +12V
Salidas mínimas / máximas
+3,3V: 1 A / 24 A +5V: 1 A / 32 A +12V1: 0,8 A / 18 A +12V2: 0,8 A / 18 A +12V3: 0,5 A / 20 A +12V4: 1 A / 22 A -12V: 0 A / 0,5 A +5Vsb: 0,1 A / 2,2 A
Un ventilador inferior de 140 mm x 25 mm / 3,84 W de potencia / Rodamientos de casquillo / LED's rojos
Conectores y longitud de cables
Fijos 1 x ATX 20+4 pines 40 cm 1 x EPS12V 4 pines 41 cm 1 x EPS12V 8 pines 41 cm Modulares 2 x PCI-Express 6 pines 44 cm + PCI-Express 6+2 pines 15 cm 2 x S-ATA 45 cm + S-ATA 15 cm + S-ATA 15 cm 1 x Molex 45 cm + Molex 15 cm + Molex 15 cm + Molex 15 cm 1 x Molex 45 cm + Molex 15 cm + Molex 15 cm + Molex 15 cm + Floppy 15 cm
Presentación y vista en detalle:
La fuente se presenta en una caja de cartón resistente, con un asa para facilitar su transporte. En las diferentes caras observamos las peculiaridades y características más relevantes.

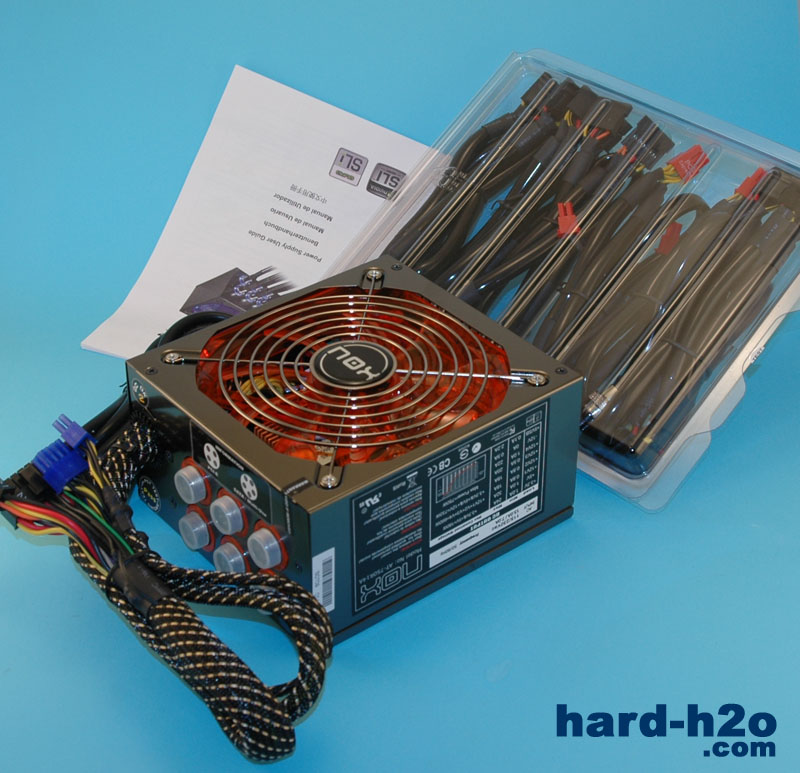

Entre los accesorios de la fuente se encuentran los cables modulares y un manual de información en cinco idiomas, entre los que se incluye el castellano.

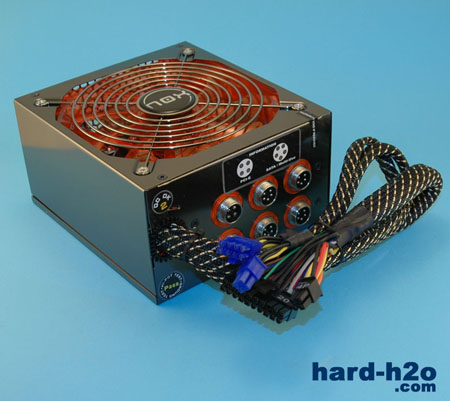

La Nox Pulsar se presenta en un diseño semimodula, es decir, los cables de alimentación para la placa base van soldados a la fuente y no se pueden desenchufar sobrando por lo general uno de los dos enchufes EPS12V ya que las placas usan o bien el de 4 pines o el de 8, pero no ambos a la vez.

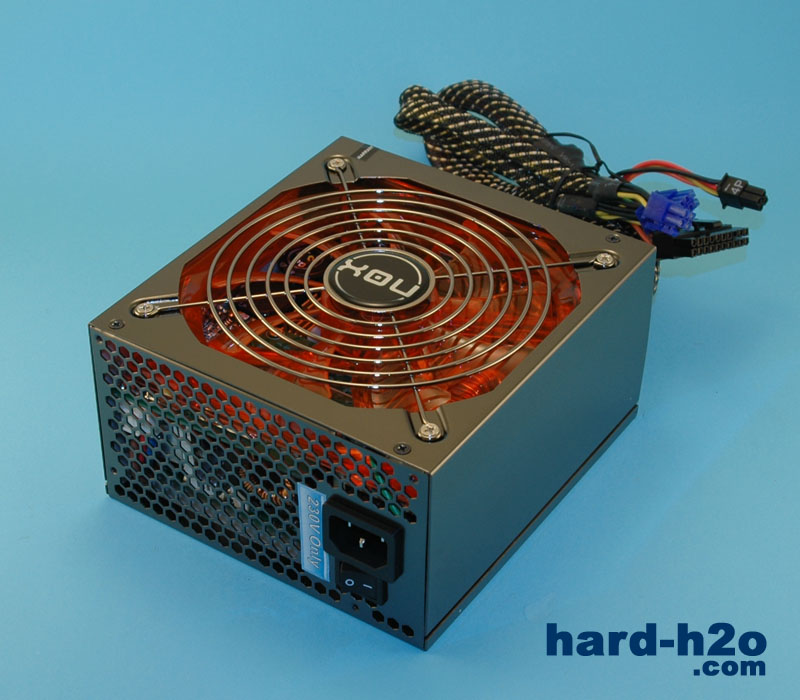

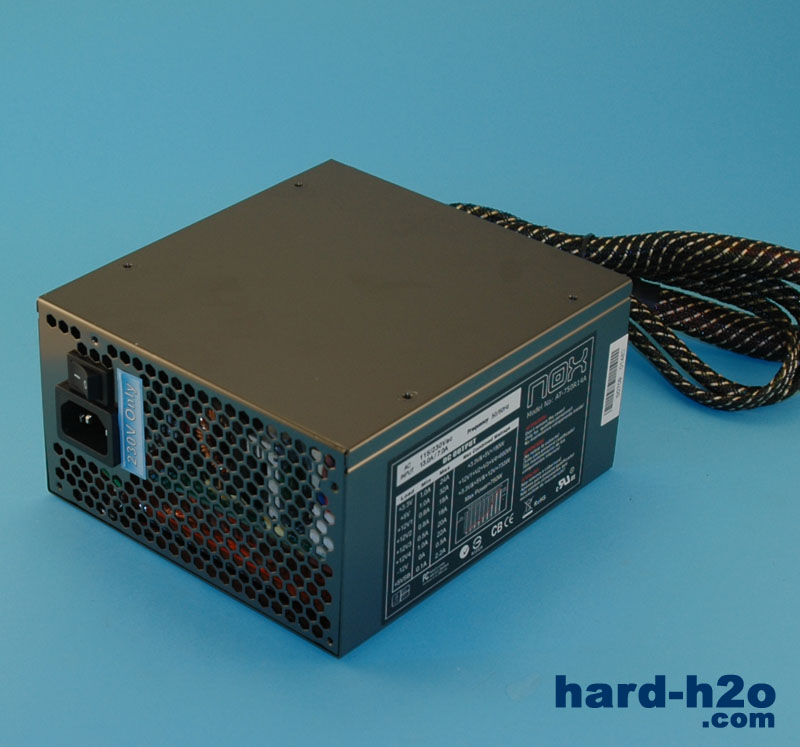

La fuente tiene un diseño bastante compacto para su potencia y el gran ventilador de 14 cm que lleva para su refrigeración. Tiene un largo de 16,3 cm que la hace muy compatible con casi todas las cajas ATX del mercado.
El acabado de la chapa de acero consta de un tratamiento superficial resistente de níquel en color negro brillante que le da un toque elegante. Cabe resaltar que la fuente es de voltaje de entrada único de 230 VAC.

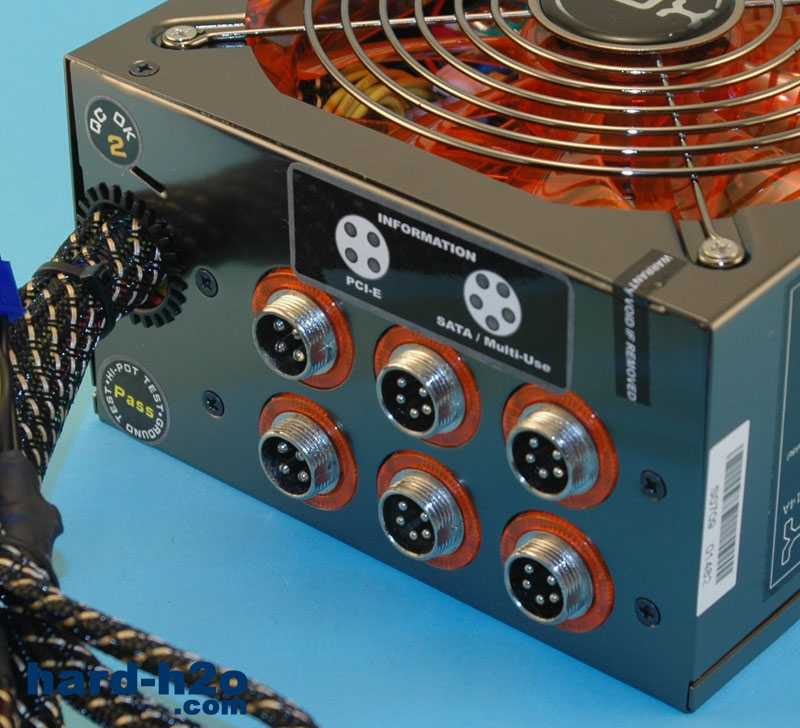

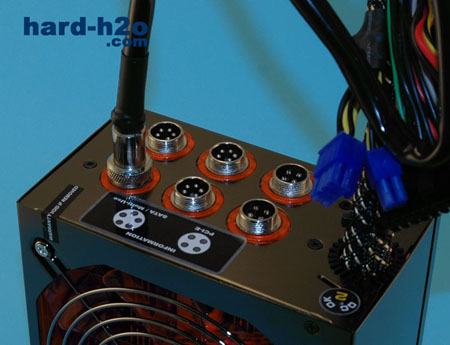

El lado delantero está compuesto por seis enchufes modulares de rosca; este diseño permite lograr una conexión buena y segura. Dos de los enchufes son de cuatro contactos para PCI-Express y los demás son de uso múltiple para S-ATA y Molex.
Vista en detalle (Cont.):

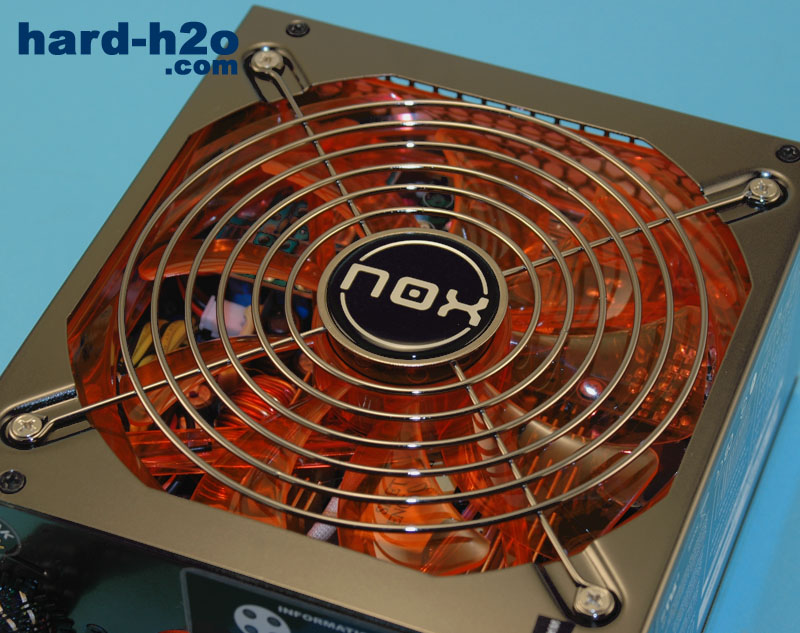

Para la correcta refrigeración de los componentes de la fuente se emplea un ventilador de gran tamaño de 14 cm de diámetro que es capaz de mover una gran cantidad de aire girando a poca velocidad y logrando una sonoridad reducida. Es de material translúcido de color rojo y dispone de cuatro LEDs del mismo color para su iluminación.

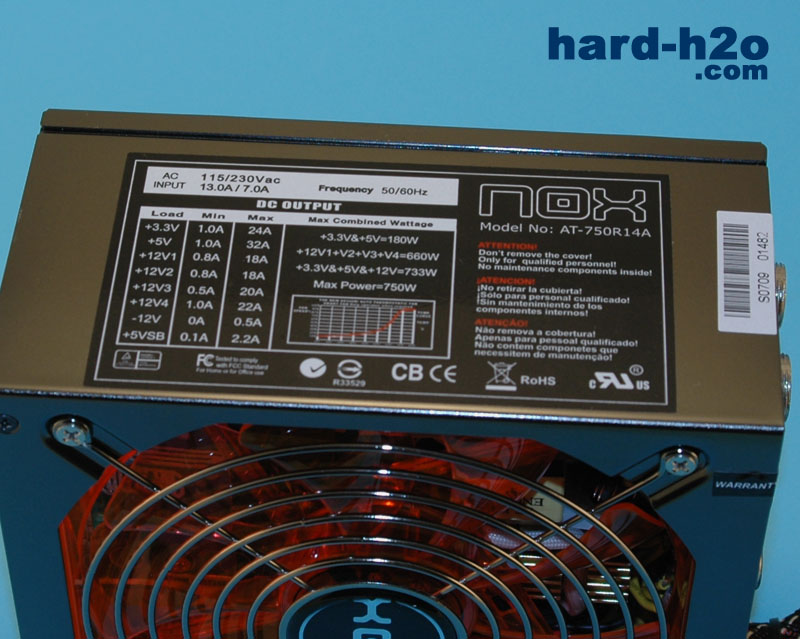

El adhesivo de características nos informa de las cargas máximas y mínimas de cada una de las líneas de voltaje aparte de las cargas combinadas. Observamos además un gráfico que explica el comportamiento de la regulación inteligente del ventilador, hasta los 50° C el ventilador no llega al 30 % de carga, cosa que sólo hace a partir de una temperatura elevada de 70° C, temperatura que solamente conseguiremos en ambientes muy calurosos y/o con cajas poco ventiladas y cargas muy elevadas.

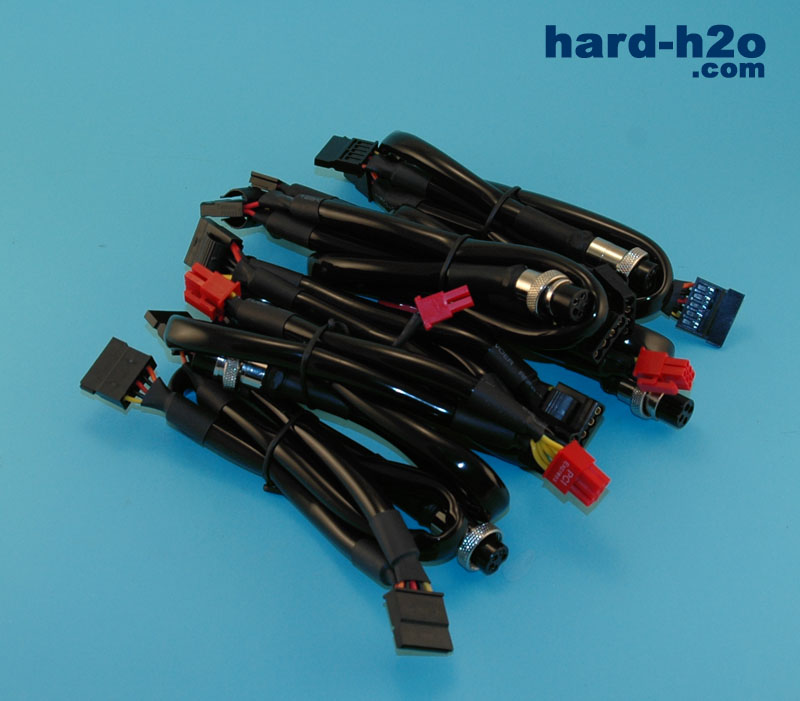

Estos son los cables modulares que se suministran; disponemos de un total de ocho enchufes molex, seis S-ATA y cuatro PCI-Express, dos de ellos de 6+2 pines para las gráficas más modernas.

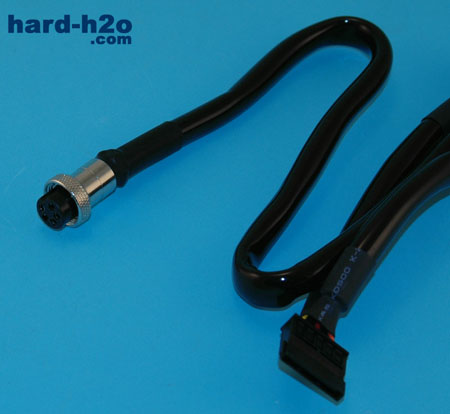

Por un lado de estos cables se encuentra un enchufe modular metálico enrroscable; dispone de una muesca que impide introducirlo erróneamente. El acabado de estos cables modulares es una novedad en el sector, ya que en vez de emplear la ya habitual malla de nylon Nox emplea un tubo de PVC flexible de color negro opaco. Este acabado tiene un diámetro de 1 cm y puede resultar algo más dura que la malla a la hora de doblas y esconder cables.
Para enchufar uno de los cables modulares basta con fijarse en el tipo de enchufe según el adhesivo descriptivo adjunto e introducirlo alineando la muesca de seguridad de ambos enchufes. Una vez introducido pasamos a enroscar firmemente el anillo correspondiente. Cabe resaltar que una vez hagan buen contacto los enchufes se iluminarán los anillos rojos de los ñestos, así podemos asegurar que el contacto eléctrico es el adecuado.

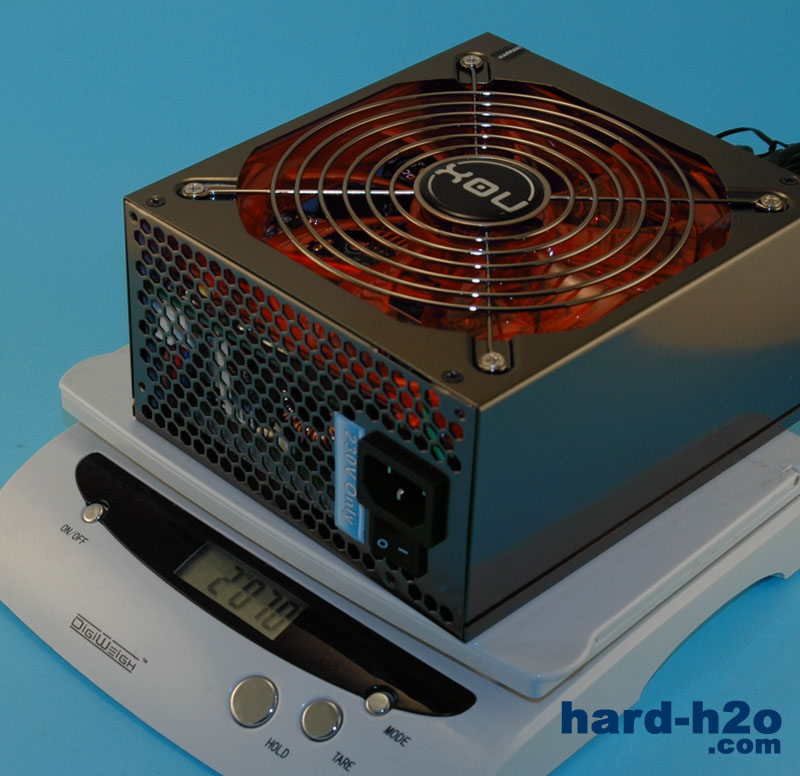

Nuestra báscula fija el peso de la Pulsar en 2,07 Kg, un peso normal para una fuente de esta potencia.

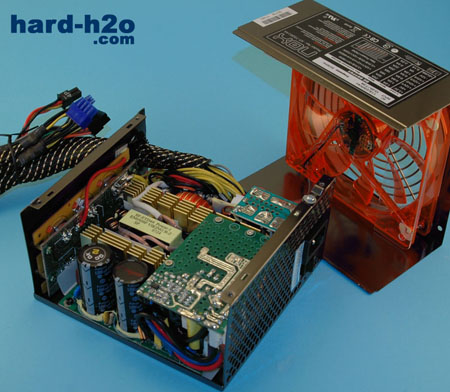

El interior nos revela una distribución de componentes ordenada y en espacio bastante reducido. Los disipadores son de aluminio anodizado de color dorado de suficiente tamaño y el circuito de PFC activo es el que vemos boca abajo en una placa independiente. Los condensadores primarios son dos -NEG- de 1200 µF 200 V, capacidad superior a lo habitual y que asegura una mayor estabilidad frente a pequeños cortes de suministro de la red; en las salidas se encuentran varios del fabricante JP sumando buenas capacidades. Tal y como vemos en el PCB principal, esta fuente la fabrica Super Flower Computer Inc.
Vista en detalle (Cont.):

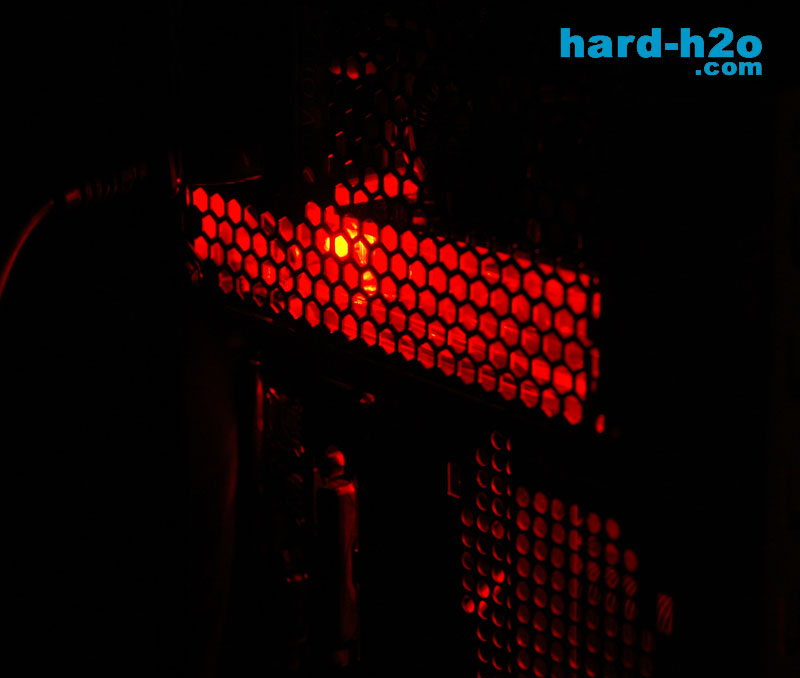

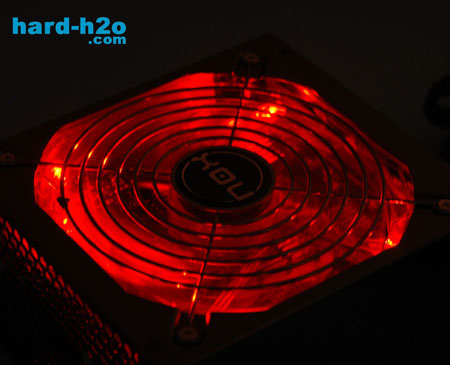

A oscuras se logra una bonita iluminación del ventilador gracias a su material translúcido y los cuatro LEDs rojos de alta intensidad.

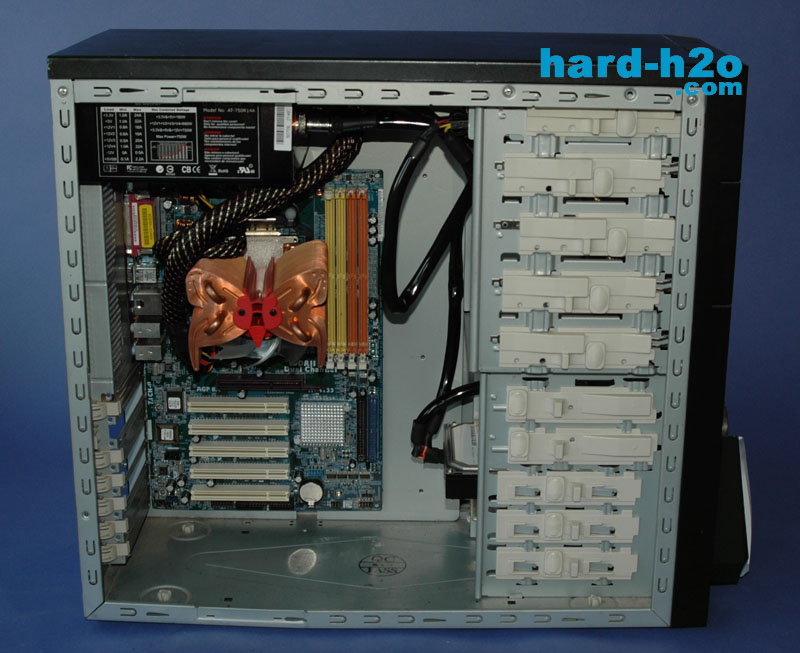

El montaje es sencillo aunque el cable de alimentación ATX no es de los más largos pudiéndose recoger poco en algunos casos con cajas grandes o disipadores con heatpipes muy grandes.

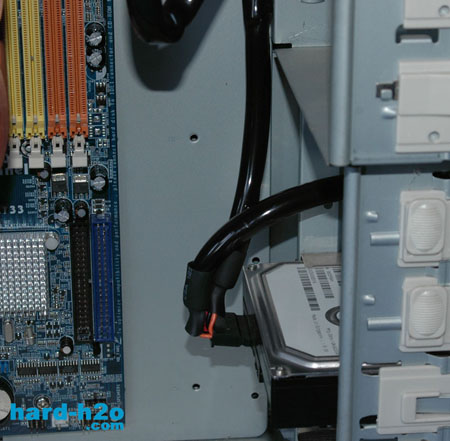

El tubo de PVC negro aporta un diseño diferente y permite maximizar la eficacia del sistema de ventilación de nuestra caja.

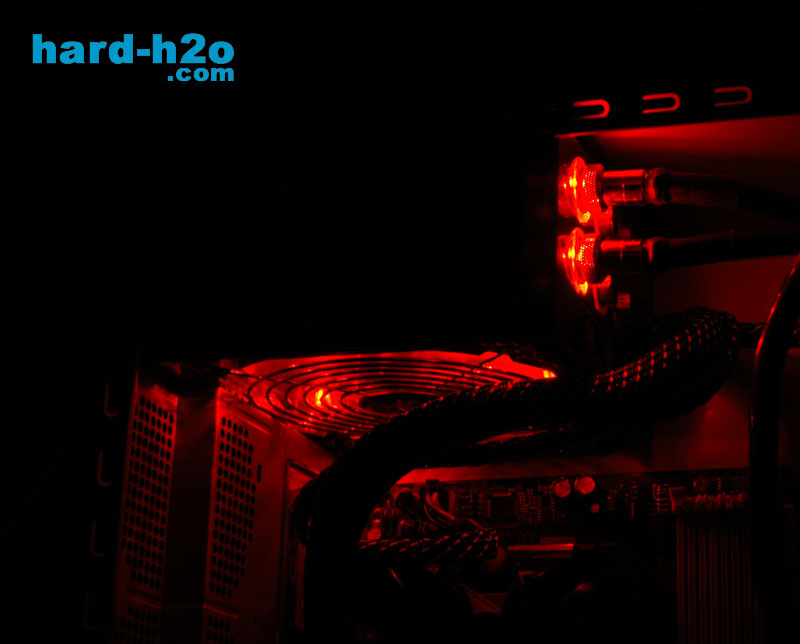

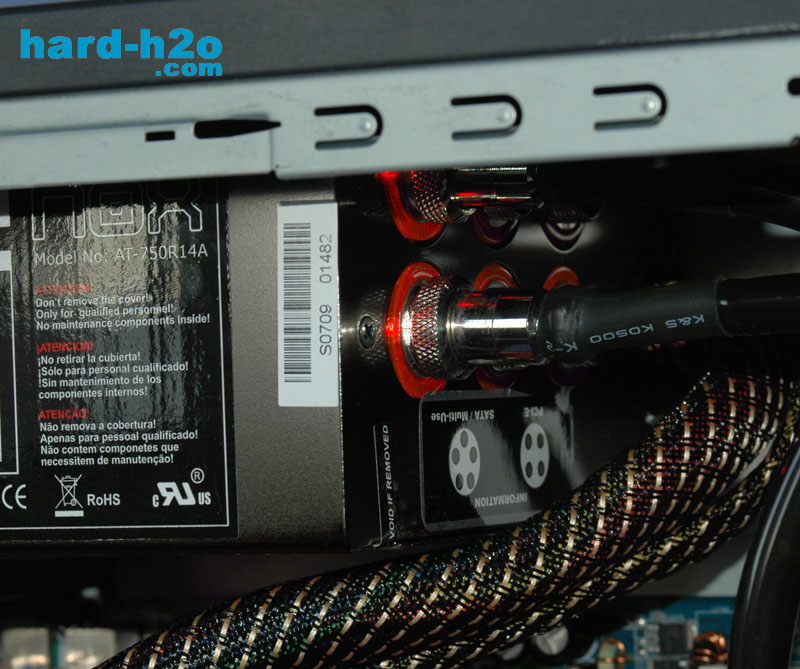

Observamos como luces los anillos de los enchufes modulares que se encuentran en uso, confirmando que existe una buena conexión de los mismos.
El efecto rojo luminoso está muy logrado y si disponemos de una caja con ventana lateral le daremos un toque modding espectacular.
El lado trasero es de acabado en panel de abeja que maximiza la evacuación del aire caliente.
Equipo de pruebas:
Componente
Modelo
Placa Base
ASUS P5B Deluxe
Procesador
Intel Core 2 Duo E6600
Memoria
2x1GB PC6400 G.SKill F2-CL4D
Tarjeta gráfica
XFX GeForce 8800GTS XXX
Dispositivos
2 x HD Western Digital 500 GB SATA WD5000KS 1 x Grabadora NEC DVD-R/+RW AD-7170 18X
Caja
Ninguna, montaje al aire
Pruebas realizadas:
El equipo de pruebas descrito anteriormente corresponde a la carga a la que se somete la fuente en la modalidad de carga (full). Para el estado idle se ha tomado una potencia fija de 118 W. Las potencias se simulan mediante una serie de cargas resistivas conectadas a los enchufes de la fuente forzando sobre todo la línea de +12V. El equipo de pruebas descrito facilita de esta forma la comparación de las pruebas con un equipo real de elevada potencia. Se ha dejado funcionando el sistema durante un mínimo de media hora para que todos los componentes y sobre todo la fuente alcance su temperatura normal de funcionamiento, luego se han tomado los valores con un multímetro digital directamente en el enchufe de la placa base, mediciones que se han tomado tanto en reposo (idle) como con carga (full).
Para averiguar el consumo eléctrico del equipo así como el factor de potencia hemos usado un aparato medidor de energía que se enchufa en serie a la toma de corriente de la fuente. El nivel sonoro que emite la fuente se indica de forma subjetiva del analizador, habiendo sido la temperatura del entorno de 19º C.
Las lecturas del polímetro han sido muy satisfactorias con unas tensiones muy buenas con una caídas en la línea de 12V de 0,11 V entre reposo y la carga mediana y de 0,22 V con respeto a la carga grande; son valores bastante buenos y normales con cargas tan elevadas. Las líneas de +3,3V y +5V apenas mostraron variaciones algunas, lo que demuestra la buena calidad y regulación de la fuente. Las tolerancias máximas han sido del 2,4% para 3,3V, del 3% para 5V y del 1,75% para 12V. El PFC activo ha funcionado muy bien situando el factor de potencia en un 94 % durante reposo con 118 W y en el factor perfecto del 100 % bajo ambas cargas ( 370 W y 670 W ).
El nivel sonoro ha sido muy bajo pudiéndose considerar prácticamente inaudible en la prueba de reposo; con la carga de 370 W aumenta muy ligeramente de velocidad el ventilador manteniéndose a un nivel muy silencioso; con la de 670 W el ventilador aumenta la velocidad refrigerando bastante. En cuanto al nivel sonoro, ya no es un muy silencioso como tal pero no es un sonido que moleste ya que el ventilador de 14 cm no alcanza velocidades muy grandes y a cierta distancia de la fuente no se escucha. Las temperaturas del aire evacuado han sido de 32° C en reposo, 36° C con la primera carga y 48° C con la segunda de 670 W.
Conclusión:
Nos gusta
Puede mejorar
Alta potencia con voltajes buenos y estables
Cable ATX principal algo corto
Sistema de refrigeración potente y silencioso
Sistema modular de rosca de excelente seguridad
Iluminación en rojo espectacular
La Nox Pulsar ofrece una potencia muy elevada de 750 W manteniendo los voltajes bien regulados en todo momento; incluso con la carga de 670 W, que ya se acerca a los límites de la fuente, no hubo caída de voltaje importante con una tolerancia positiva de solamente 1,75 % en reposo y casi sin tolerancia negativa. El gran ventilador de 14 cm junto a su regulación inteligente funciona a la perfección, logra mantener unos niveles de sonido mínimos con cargas moderadas y medias a plena carga, asegurando a su vez una refrigeración adecuada pero sin alcanzar un nivel sonoro molesto o demasiado ruidoso. El sistema de cables modulares con los enchufes de rosca ofrece seguridad y comodidad, los anillos de los enchufes y el ventilador lucen de color rojo y consiguen una iluminación espectacular de la fuente. Buscando puntos que pueden mejorar solamente podemos citar el cable ATX de 20+4 pines que resulta ser algo mas corto que lo acostumbrado en fuentes de entusiastas como ésta.
Una fuente de gran nivel, capaz de dar energía a un PC de altas prestaciones, seguro, eficiente y de bajo ruido.
