Fuente de alimentación Nox Apex 700 W

24 Noviembre 2008 por Quetedigo

· Análisis:	Quetedigo	· Fotos y montaje:	Dobbie
· Publicado por:	Quetedigo	· Fecha:	24/11/2008

Producto cedido por Atlas Informática

En los últimos dos años hemos podido asistir al lanzamiento a la cumbre de las fuentes de alimentación, que han pasado de ser meros espectadores a tener un papel protagonista en toda máquina. Apex es la nueva serie de Nox que cubre de los 600 a los 800 W con una conectividad excelente, un sistema de refrigeración comandado por un ventilador de 14 cm y un comportamiento a la altura.

Especificaciones del producto:

Fabricante	NOX
Modelo	Apex Series
Compatibilidad	ATX12V v2.91, BTX
Dimensiones (Alto x Largo x Ancho)	86 mm x 163 mm x 150 mm
Peso	1,9 Kg
Entrada	230 VAC @ 50 Hz / 7 A
Salida total	700 W
Salidas combinadas	175 W para +3,3V y +5V 600 W para todos los +12V 683 W para +3,3V, +5V y todos los +12V
Salidas mínimas / máximas	+3,3V: 1 A / 24 A +5V: 1 A / 30 A +12V1: 0,8 A / 18 A +12V2: 0,8 A / 18 A +12V3: 0,5 A / 18 A +12V4: 1 A / 20 A -12V: 0 A / 0,5 A +5Vsb: 0,1 A / 2,2 A
Eficiencia	>= 80%
PFC	Activo
Protecciones	Sobrevoltaje (OVP) Sobrepotencia (OPP) Cortocircuito (SCP)
Sistema de ventilación	Inferior: 1 x 14 cm / 4,8 W de potencia / Rodamiento cerámico
Ruido	< 21 dBA (según fabricante)
Conectores y longitud de cables	Fijos 1 x ATX 20+4 pines 47 cm 1 x EPS12V 4+4 pines 47 cm 1 x PCI-Express 6 pines 45 cm + PCI-Express 6+2 pines 15cm Modulares 2 x SATA 48 cm + SATA 15 cm 1 x SATA 48 cm + SATA 15 cm + SATA 15 cm + SATA 15 cm 1 x Molex 48 cm + Molex 15 cm + Molex 15 cm + Molex 15 cm 1 x Molex 48 cm + Molex 15 cm + Molex 15 cm + Molex 15 cm + Floppy 15 cm 1 x PCI-Express 6 pines 48 cm 1 x PCI-Express 6+2 cm 48 cm

Presentación y vista en detalle:

Ampliar Foto Fuente de alimentación Nox Apex 700 W

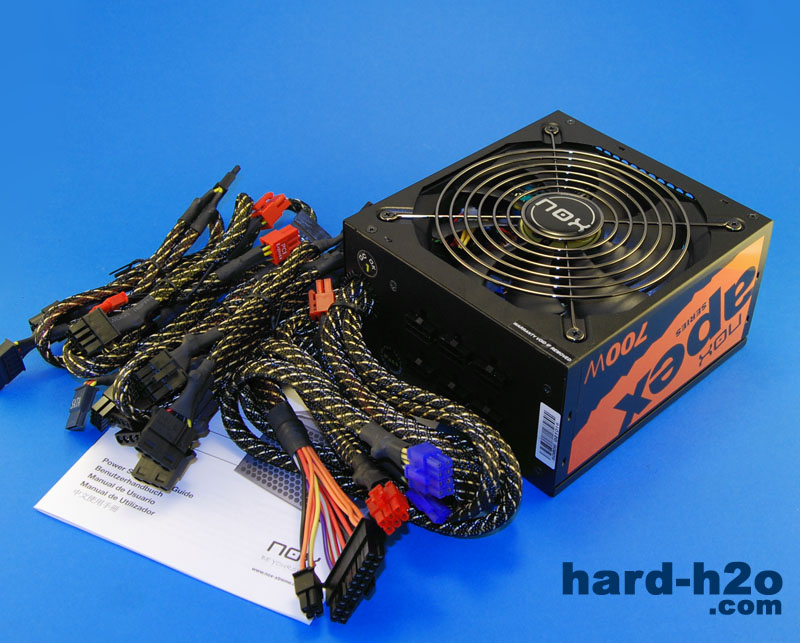

La nueva serie de Nox pretende acercarla aún más a los usuarios que buscan una relación prestaciones/coste superior a la media; es el buque insignia de la marca.

Las 4 líneas de 12V nos va a permitir repartir mejor la carga, sobre todo en el apartado gráfico ya que es compatibles con los sistemas SLI y Crossfire actuales.

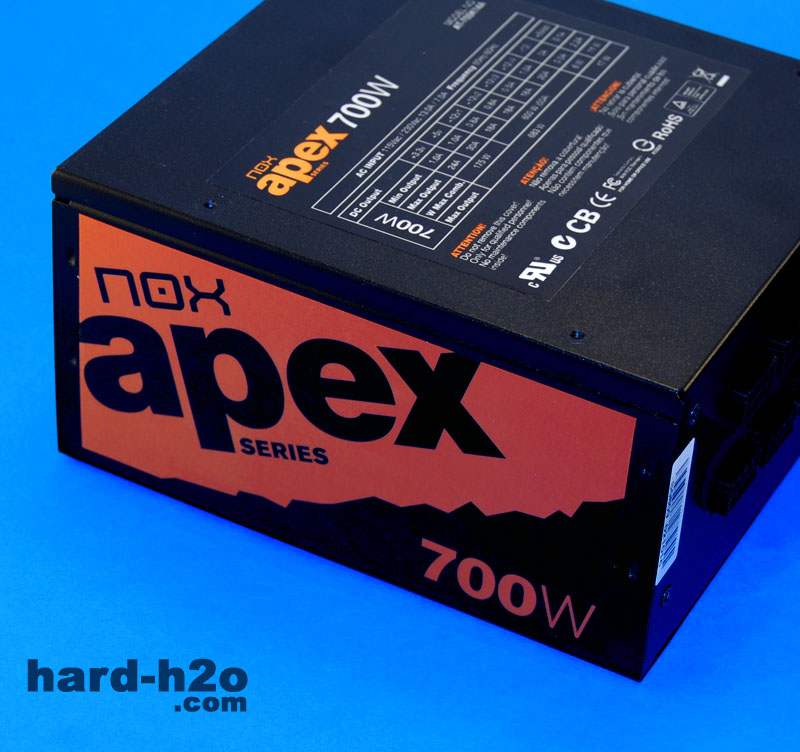

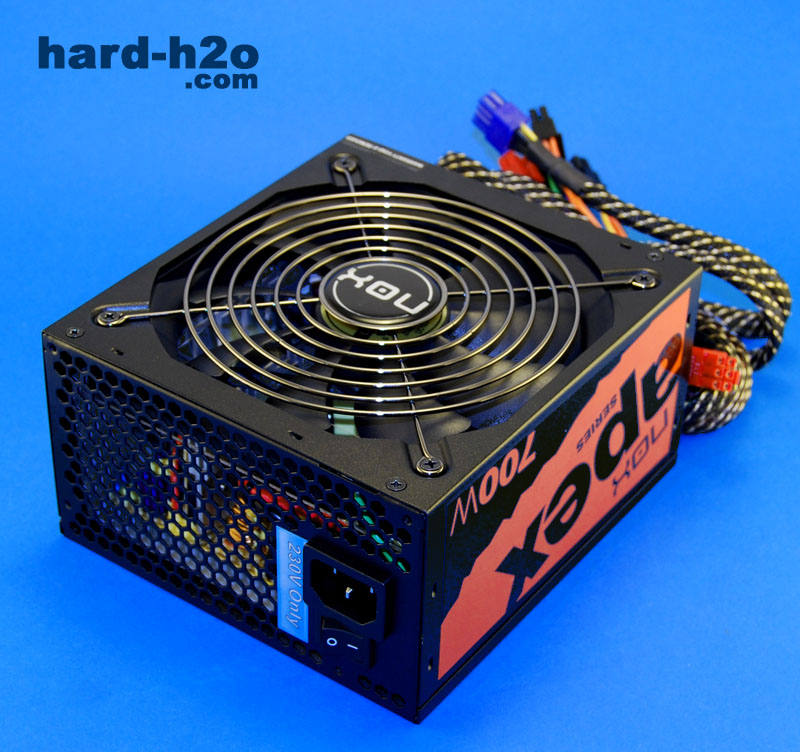

Nox apuesta por un modelo minimalista, con un negro cepillado que aporta sobriedad a la fuente. El sistema pasivo de ventilación cuenta con una parte trasera en forma de panel de abeja.

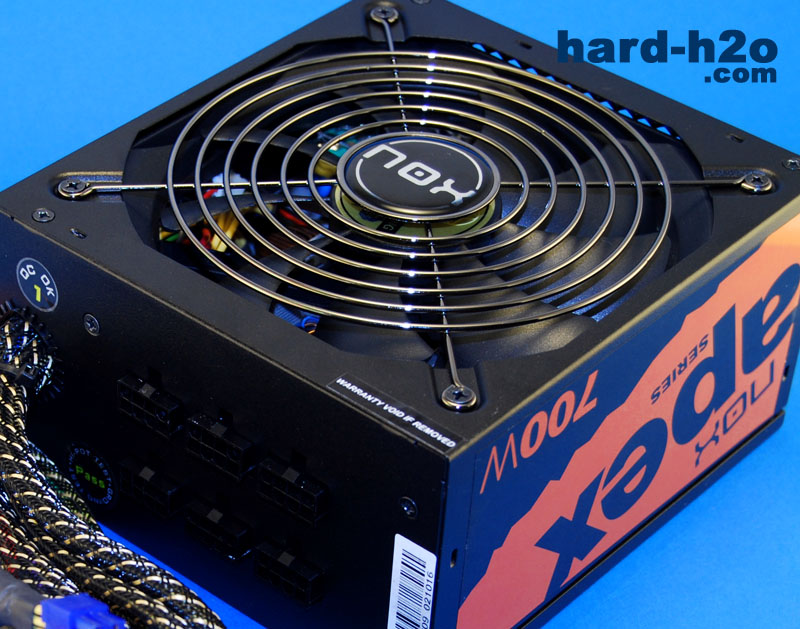

La parte activa es bien conocida entre los modelos de la marca, un ventilador de 14 cm termorregulado que girará en función de la temperatura de los componentes de la fuente.

El sistema es todo modular, lo que va a permitir un uso justo en cuanto a cableado. El exterior ha sido muy bien cuidado, de modo que a efectos estéticos es compatible con cualquier tipo de equipo. Apex se aleja así de ese efecto modding que existía con los modelos .

Vista en detalle (Cont.):

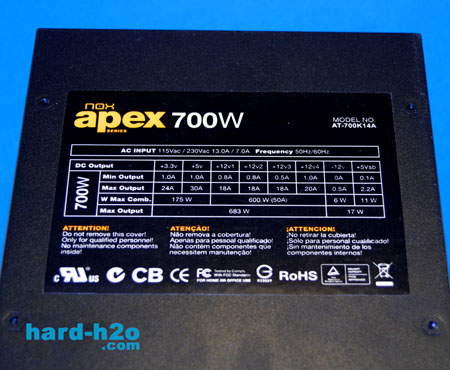

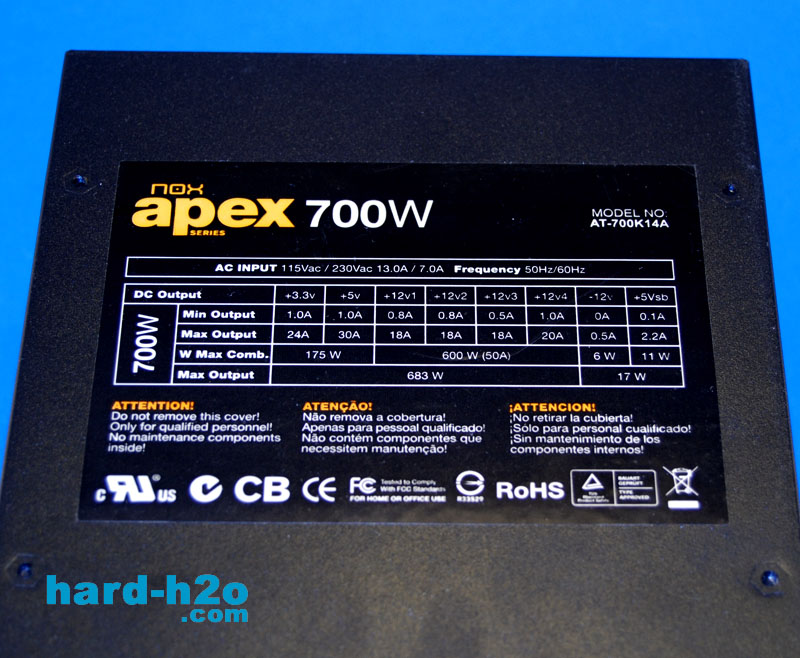

La pegatina explicativa es bien clara; disponemos de 4 raíles de +12V, 3 de ellos de 18A y otro de 20A, suficiente para cualquier configuración potente actual.

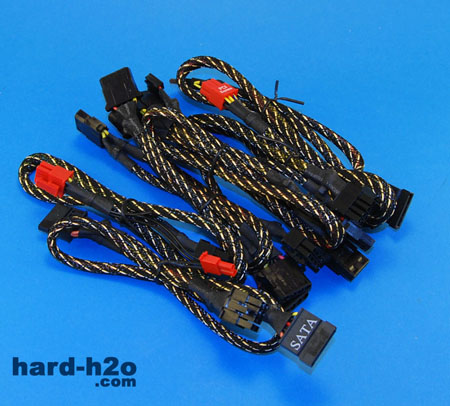

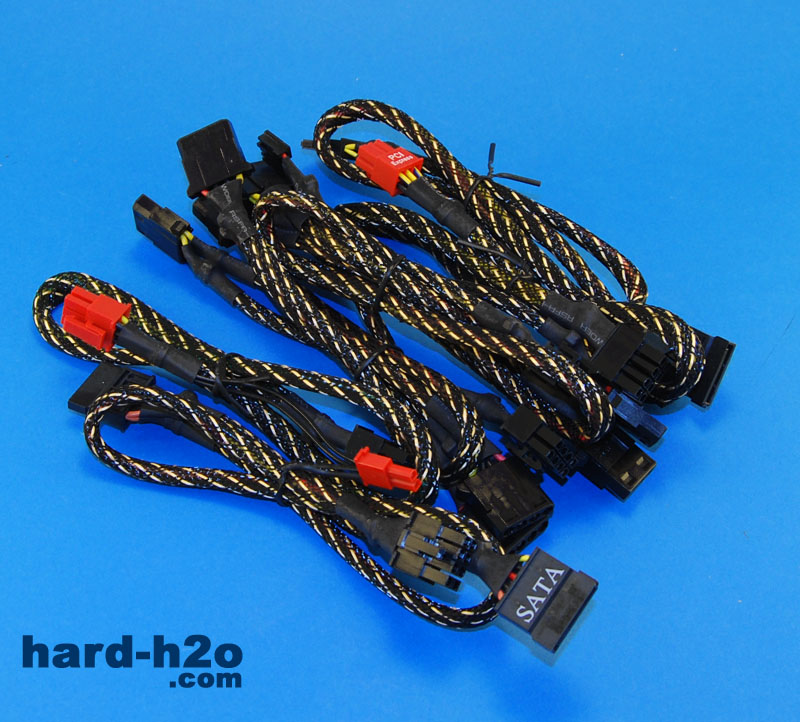

La conectividad de la serie Apex se ha visto mejorada respecto a sus predecesoras. Contamos con un total de 4 enchufes PCI-Express, dos de 6 pines y otros dos de 6+2, que llega a cubrir las exigencias actuales del mercado.

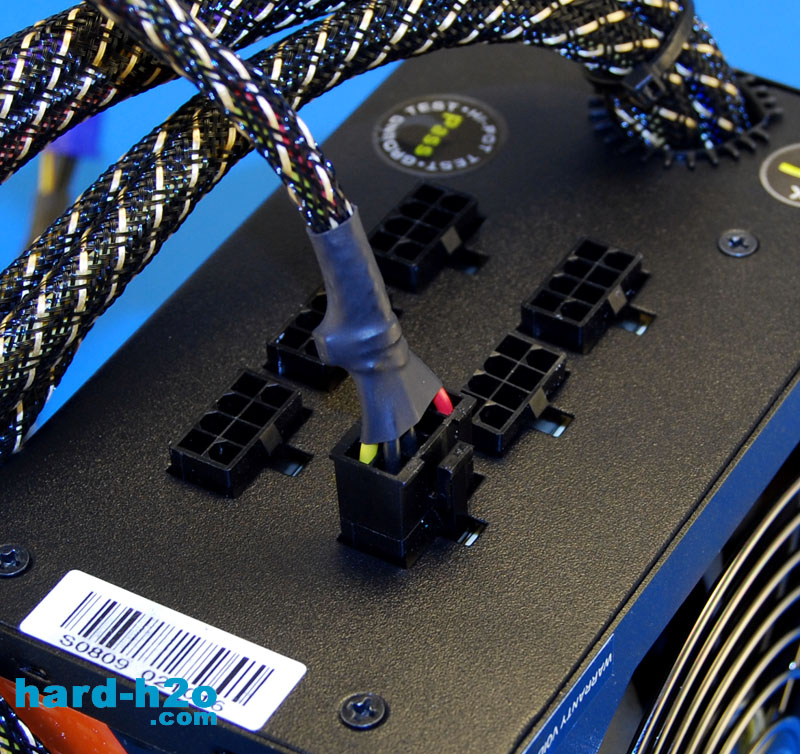

El sistema de enchufado también se ha modificado; esta vez se cuentan con un sistema de pines homogéneo, es decir, los seis conectores son idénticos. El mallado, como siempre, exquisito; todos los cables van enmallados en una funda retráctil negra y la terminación es digna de mención.

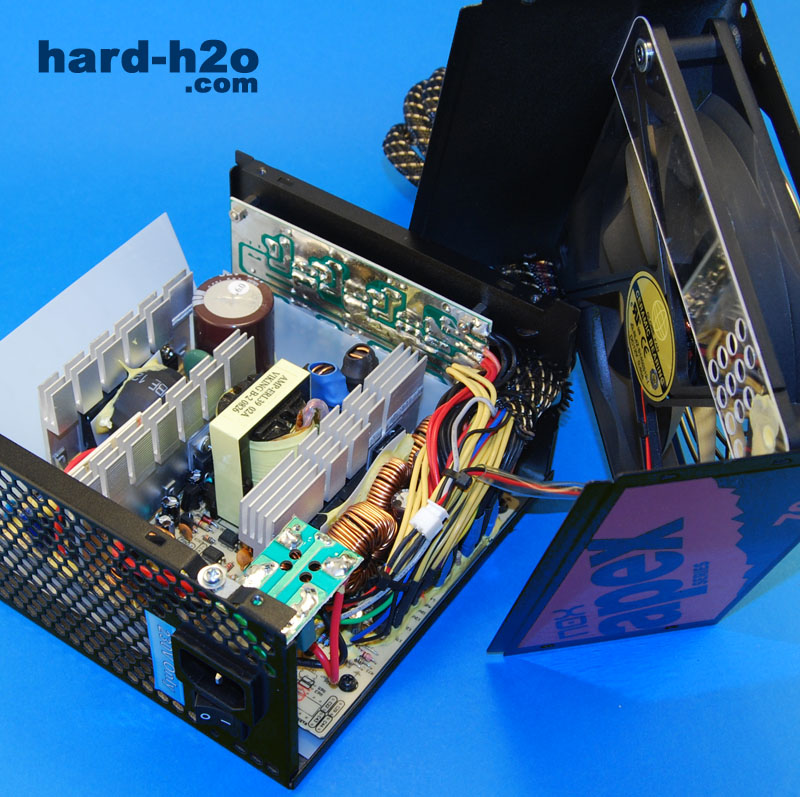

El interior está correctamente ordenado, con tres disipadores de aluminio. El circuito de PFC activo va montado en vertical, así no quitará superficie de acción al ventilador. La pequeña placa ayudará al ventilador a redireccionar el aire hacia la bobina central y condensadores de entrada.

Equipo de pruebas:

Componente	Modelo
Placa Base	ASUS P5B Deluxe
Procesador	Intel Core 2 Duo E6600
Memoria	2x1GB PC6400 G.SKill F2-CL4D
Tarjeta gráfica	XFX GeForce 8800GTS XXX
Dispositivos	Seagate Barracuda 7200.11 1,5 TB 1 x Grabadora NEC DVD-R/+RW AD-7170 18X
Caja	Ninguna, montaje al aire

Pruebas realizadas:

El equipo de pruebas descrito anteriormente corresponde a la carga a la que se somete la fuente en la modalidad de carga (full). Se simula mediante una serie de cargas resistivas conectadas a los enchufes de la fuente forzando sobre todo la línea de +12V. Para el estado idle se ha tomado una potencia fija de 119 W. El equipo de pruebas descrito facilita de esta forma la comparación de las pruebas con un equipo real de elevada potencia. Se ha dejado funcionando el sistema durante un mínimo de media hora para que todos los componentes y sobre todo la fuente alcance su temperatura normal de funcionamiento, luego se han tomado los valores con un multímetro digital directamente en el enchufe de la placa base, mediciones que se han tomado tanto en reposo (idle) como con carga (full).

Para averiguar el consumo eléctrico del equipo así como el factor de potencia hemos usado un aparato medidor de energía que se enchufa en serie a la toma de corriente de la fuente. El nivel sonoro que emite la fuente se indica de forma subjetiva del analizador, habiendo sido la temperatura del entorno de 19º C.

Las tensiones medidas con el polímetro han sido favorables, con unas tolerancias positivas máxima del 3,2% para +5V, del 2% para +12V y del 2,7% para +3,3V. La variación entre reposo y carga no es muy relevante, habiendo sido como máximo de 0,08 V en la línea de +12V. El PFC activo ha funcionado muy bien situando el factor de potencia en un 92% durante reposo con una carga de 119 W y en el factor perfecto del 100% bajo la carga mediana de 342 W y la grande de 621 W.

El nivel sonoro ha sido muy bajo pudiéndose considerar prácticamente inaudible en la prueba de reposo; con la primera carga aumenta muy ligeramente de velocidad el ventilador manteniéndose a un nivel muy silencioso y agradable, y con la carga grande ha aumentado de nuevo la velocidad y ligeramente el ruido pero manteniéndose dentro de un régimen relativamente silencioso y aceptable. Las temperaturas del aire evacuado han sido de 30° C en reposo, 35° C con la carga mediana y 43° C con la grande.

Conclusión:

Nos gusta	Puede mejorar
Voltajes estables	Nada destacable
Bajo nivel sonoro. Gran ventilación
Gran conectividad
Mallado y acabado de los cables

Gracias a fabricantes como Nox, el gran público puede disponer de una fuente modular, con un sistema de ventilación sobresaliente y un acabado genial de los cables por un precio muy ajustado. La calidad de los voltajes es la adecuada para cualquier sistema actual, aunque en ciertos sistemas de varias GPU y diversos componentes, puede que en ciertos momentos necesitemos más potencia; incluso con este pero, se hace muy apetecible un sistema modular y muy correcto en su funcionamiento.

Negro cepillado, diseño minimalista y una refrigeración más que notable para una fuente que se adapta a cualquier equipo, ofreciendo la estabilidad necesaria.

Gran Compra
