Fuente de alimentación Corsair AX850

29 Noviembre 2010 por Quetedigo
 · Análisis / Redacción: Hurky / Quetedigo  · Fotos y montaje: Dobbie
 · Publicado por: Quetedigo  · Fecha: 29/11/2010

Producto cedido por Corsair

Ir a la página de Corsair

Después de las exitosas series HX y TX de Corsair en el terreno de las fuentes de alimentación, la marca americana dar una vuelta de tuerca. La Proffesional Series Gold o serie AX es la top gama actual de Corsair, con modelos de 750, 850 y 1.200 W. Su principal característica es la altísima eficiencia que ronda el 90%, con certificación 80PLUS Gold. Además, no se ha dejado de lado el sistema de ventilación; "Hybrid Silent Fan Control" es el sistema montado en la serie, ofreciendo un silencio total por debajo del 20% de carga y sonoridad muy baja en el resto de cargas. Sin duda unas características únicas para la nueva serie modular de este fabricante que ve la luz.

Especificaciones del producto:

Fabricante Corsair
Modelo ZX850 Professional Series Gold (CMPSU-850AX)
Compatibilidad ATX 12V v2.31 y EPS 12V v2.92
Dimensiones (Alto x Largo x Ancho) 86 mm x 160 mm x 150 mm
Peso 1,9 kg
Entrada 100-240 Vac @ 50-60 Hz / 11-5 A
Salida total 850 W
Salidas combinadas 125 W para +3,3V y +5V
840 W para +12V
21 W para -12V y +5 VSB
Salidas máximas +3,3V: 25 A
+5V: 25 A
+12V: 70 A
-12V: 0,5 A
+5VSB: 3 A
Eficiencia ~ 90% de eficiencia @ 50%
PFC Activo
Protecciones · Sobrecorriente (OCP)
· Sobrevoltaje (OVP)
· Bajovoltaje (UVP)
· Cortocircuito (SCP)

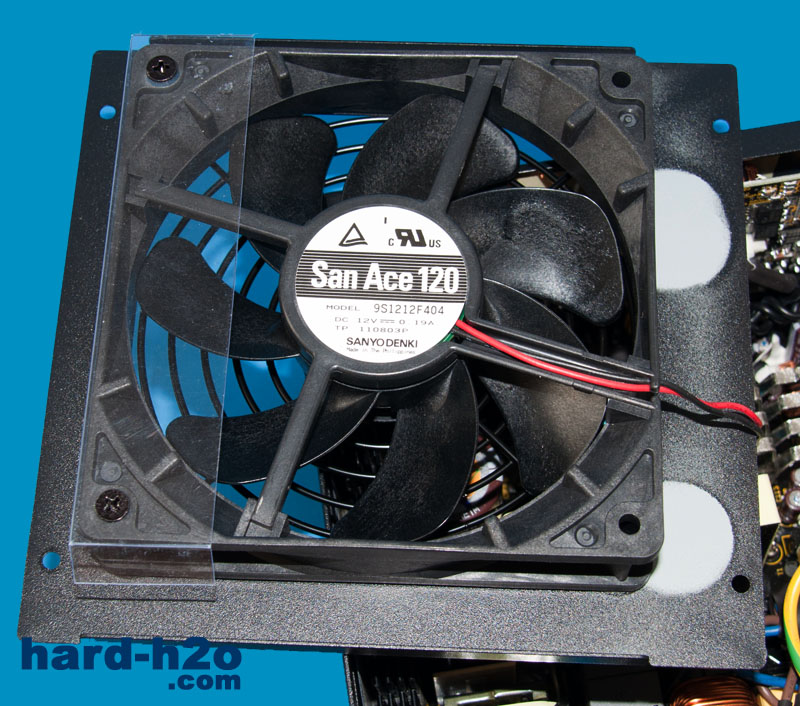

Ventilación Un ventilador de 12 cm Sanyo Denki (9S1212F404) / Rodamientos S-FDB
Tiempo medio entre fallo (MTBF) > 100.000 horas @ 25º C
Conectores y longitud de cables Modulares
· 1 x ATX 20+4 pines 60 cm
· 2 x EPS/ATX 12V 4+4 pines 60 cm
· 2 x PCI-Express 6+2 pines doble 60 cm
· 2 x SATA 40 cm + SATA 15 cm + SATA 15 cm + SATA 15 cm
· 2 x SATA 40 cm + SATA 15 cm
· 2 x Molex 4 pines 45 cm + Molex 15 cm + Molex 15 cm + Molex 15 cm
· 1 x Molex 4 pines 45 cm + Molex 15 cm
· 1 x Adaptadores Molex 4 pines a FDD 10 cm
Extras · Certificación 80PLUS Gold
· 5 años de garantía por parte del fabricante

Presentación y vista en detalle:

Ampliar Foto Fuente de alimentación Corsair AX850

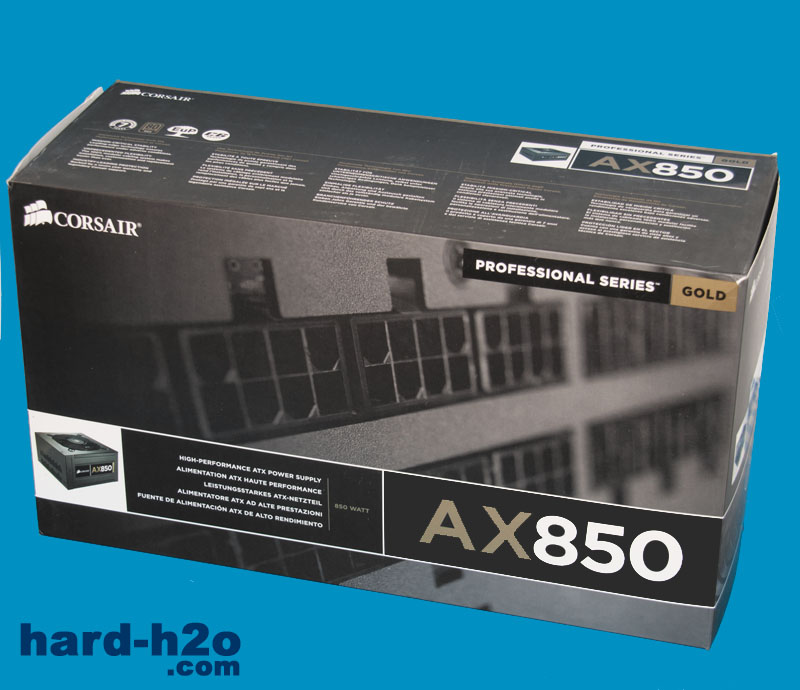

La nueva serie de Corsair, Proffesional Series Gold, ofrece certificación 80PLUS Gold en los tres modelos con diferente potencia, en concreto, 750, 850 y 1.200 W.


Ampliar Foto Fuente de alimentación Corsair AX850

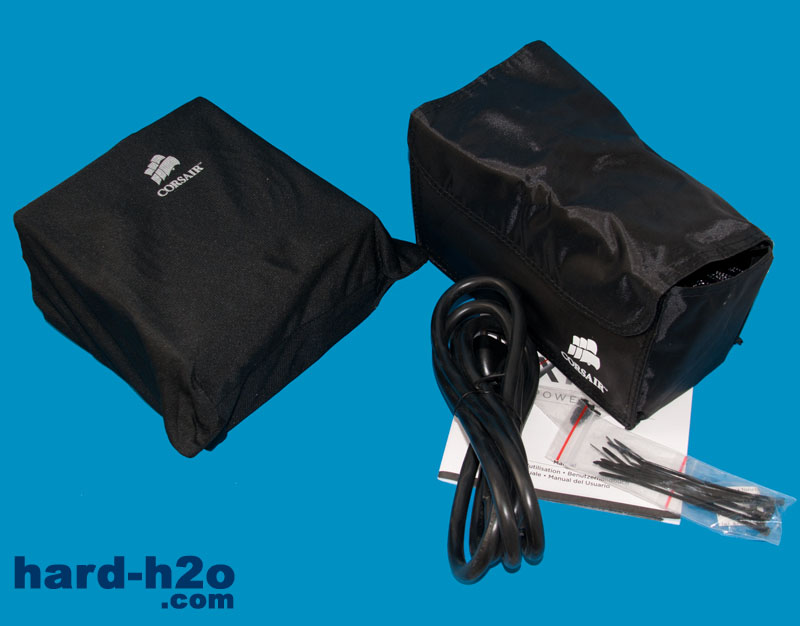

El empaquetado de la AX850 es simplemente perfecto; la fuente viene dentro den una bolsa de tela y los cables van todos en una bolsa para guardarla cómodamente. Aparte de esto, se incluyen un total de 10 bridas pequeñas de plástico, un manual de montaje, cable de alimentación y tornillos para instalación.


Ampliar Foto Fuente de alimentación Corsair AX850

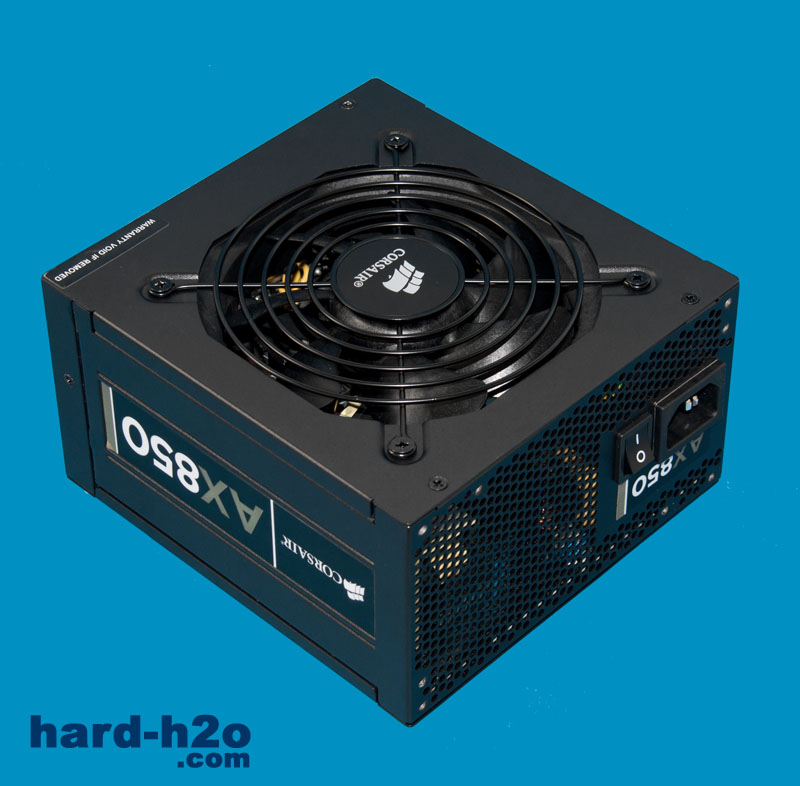

La presentación y acabado de esta serie es imponente; toda la superficie de la fuente está cepillada y todos los bordes se encuentran redondeados. Es imposible que nos cortemos manipulando la AX850.


Ampliar Foto Fuente de alimentación Corsair AX850

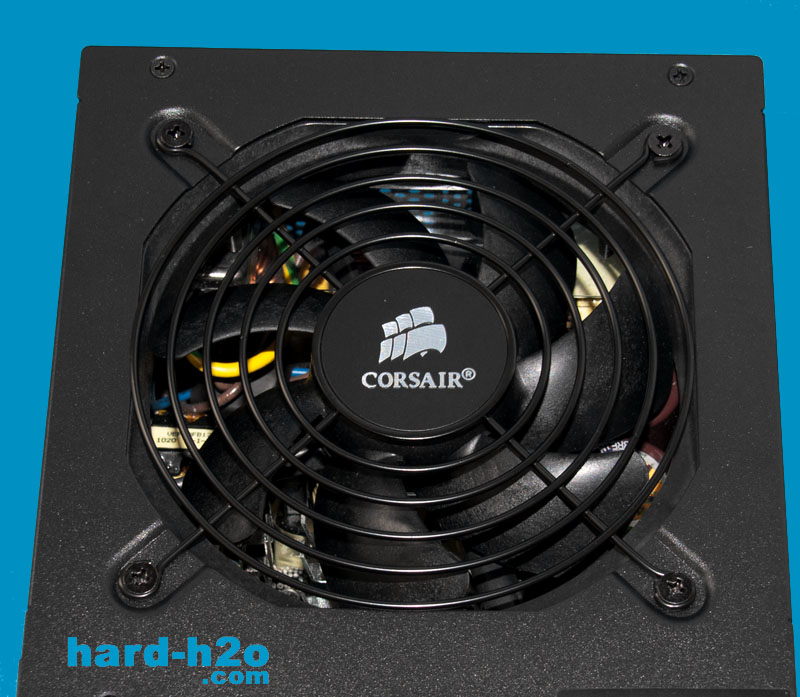

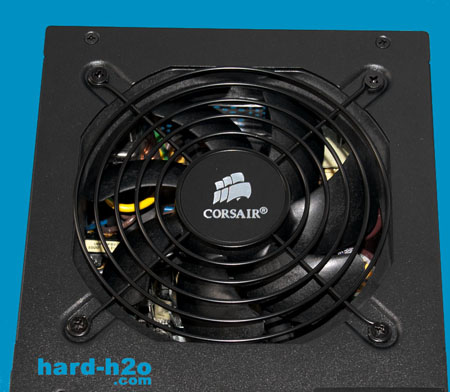

Corsair monta su Hybrid Silent Fan Control, un sistema de control de ventilación que consta de tres modos de funcionamiento dependiendo de la carga de la fuente.

Con menos de un 20% de carga la AX850 funciona en modo "fanless", es decir, el ventilador no gira. Entre un 20 y un 50% el ventilador girará en modo silencioso con un máximo de 1.200 RPM. Es a partir del 50% cuando la velocidad de giro aumenta en función del aumento de carga


Ampliar Foto Fuente de alimentación Corsair AX850

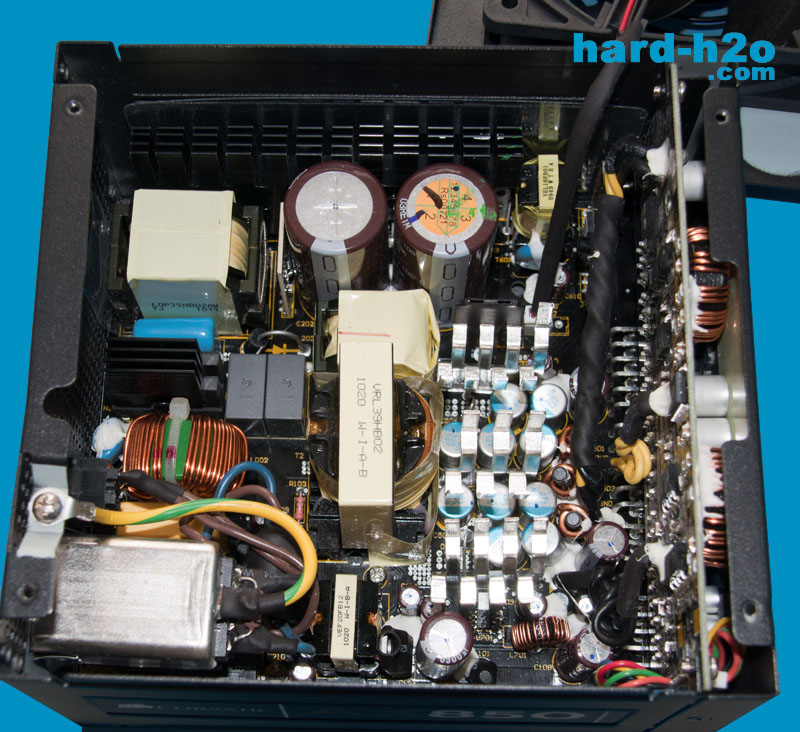

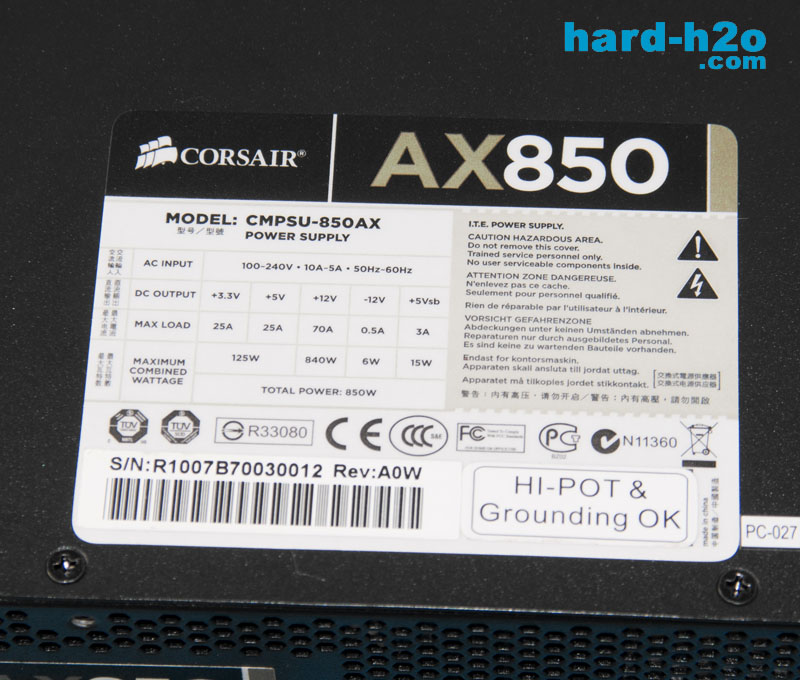

Como en toda la serie, se monta un único rail de +12V; en este caso ofrece hasta 70 A, suficiente para montar un sistema dual gráfico de gama alta y realizar overclocking a nuestra CPU.


Ampliar Foto Fuente de alimentación Corsair AX850

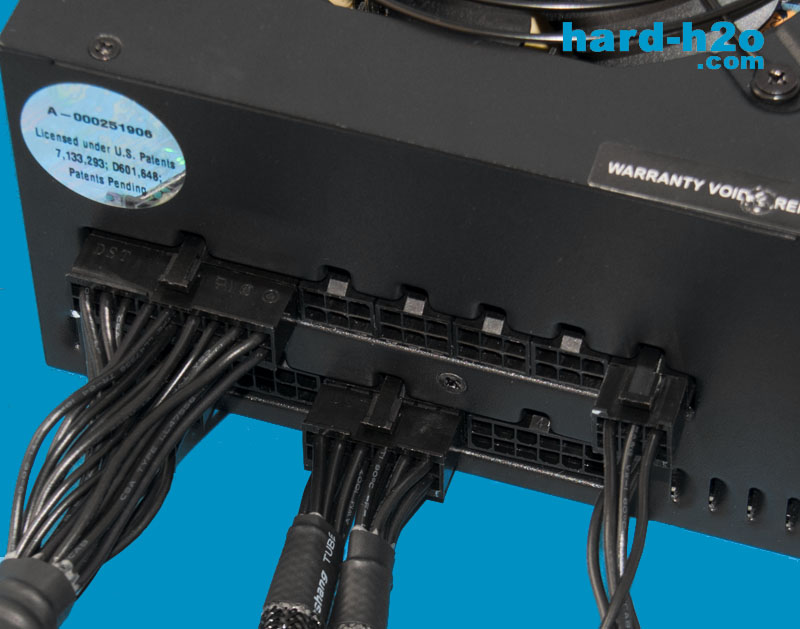

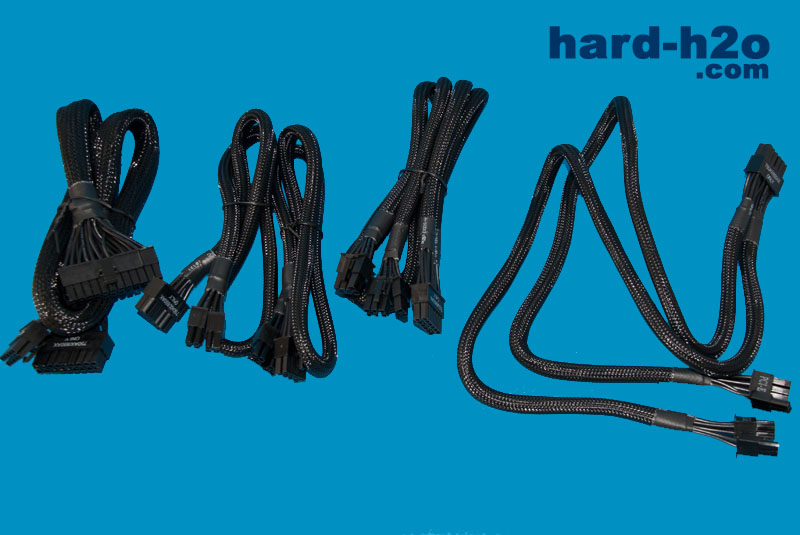

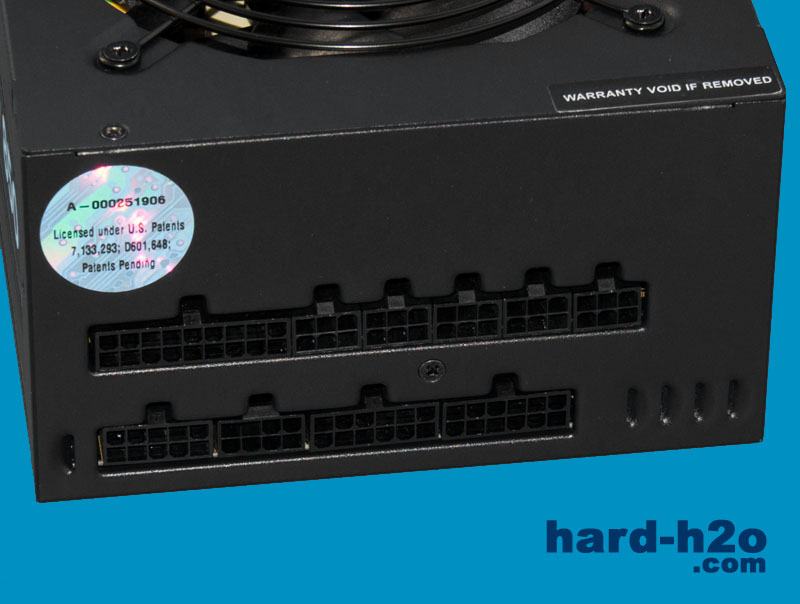

Toda la serie es modular, es decir, no existe ningún cable fijado al PCB. Todos los conectores se encuentran en los cables modulares que se acompañan.

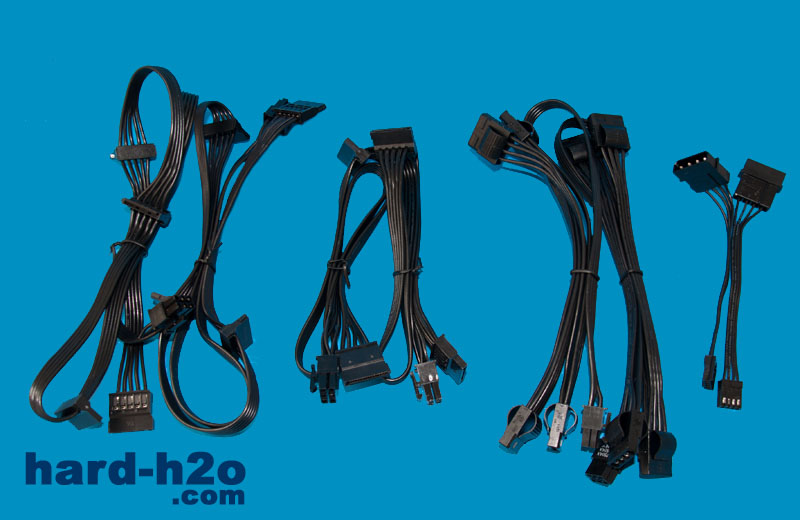

Cada tipo de cable tiene un conector diferente, de modo que no es necesario un esquema de conexión.
