Fuente de alimentación Be Quiet! Straight Power E7 CM 680W

30 Abril 2010 por Quetedigo

 · Análisis / Redacción:

Hurky /

 · Fotos y montaje:

Dobbie

 · Publicado por:

Quetedigo

 · Fecha:

30/04/2010

Producto cedido por Ibertrónica


Be Quiet! se ha caracterizado por ofrecer unas fuentes de alimentación contundentes con una gran calidad tanto en su fabricación como en rendimiento final. En esta ocasión actualiza su gama Straight Power con la gama E7 CM para competir con los mejores del sector, modelos con cableado modular y certificación 80PLUS Bronze. El modelo de 680 W, el más alto de esta gama, ofrece cuatro líneas de +12V, un sistema de ventilación envidiable y una gran eficiencia; prueba de la calidad son los tres años de garantía que ofrece el fabricante.

Especificaciones del producto:

Fabricante Be Quiet!
Modelo Straight Power E7 CM (BQT E7-CM-680W)
Compatibilidad ATX 12V v2.3, EPS v2.92
Dimensiones (Alto x Largo x Ancho) 86 mm x 160 mm x 150 mm
Entrada 110-240 Vac @ 50-60 Hz / 10-5 A
Salida total 680 W
Salidas combinadas 160 W para +3,3V y +5V
624 W para +12V
21 W para -12V y +5 VSB
Salidas máximas +3,3V: 28 A
+5V: 28 A
+12V1: 18 A
+12V2: 18 A
+12V3: 18 A
+12V4: 18 A
-12V: 0,5 A
+5VSB: 3 A
Eficiencia > 88% @ 20-100% de carga
PFC Activo
Protecciones Sobrevoltaje (OVP)
Bajovoltaje (UVP)
Sobrepotencia (OPP)
Sobrecarga (OCP)
Sobretemperatura (OTP)
Cortocircuito (SCP)
Ventilación Un ventilador SilentWings USC de 120 mm x 25 mm /1.500 RPM ± 10% / 1,09 W / FDB (Fuid Dynamic Bearing)
Tiempo medio entre fallo (MTBF) > 100.000 horas @ 25º C
Vida estimada del ventilador 30.000 horas
Conectores y longitud de cables Fijos
1 x ATX 2++4 pines 55 cm
1 x ATX 12V 4 pines 55 cm
2 x Molex 4 pines Fan 55 cm + Molex 2 pines Fan 15 cm
Modulares
1 x EPS12V 8 pines 55 cm
2 x PCI-Express 6+2 pines 55 cm + PCI-Express 6 pines 15 cm
1 x SATA 55 cm + SATA 15 cm + Molex 4 pines 15 cm + Molex 4 pines 15 cm + FDD 15 cm
1 x SATA 55 cm + SATA 15 cm + Molex 4 pines 15 cm + Molex 4 pines 15 cm
1 x SATA 55 cm + SATA 15 cm + SATA 15 cm
1 x Molex 4 pines 55 cm + Molex 4 pines 15 cm + Molex 4 pines 15 cm + FDD 15 cm
Extras 3 años de garantía por parte del fabricante
Certificación 80PLUS Bronze

Presentación y vista en detalle:

Ampliar Foto Fuente de alimentación Be Quiet! Straight Power E7 CM 680W

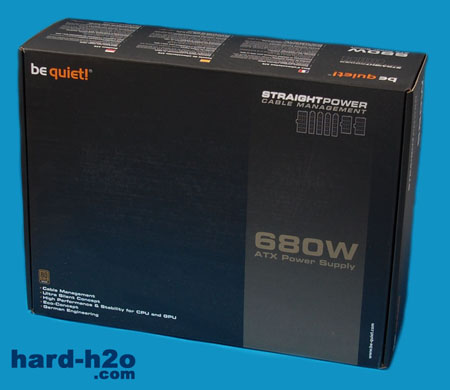

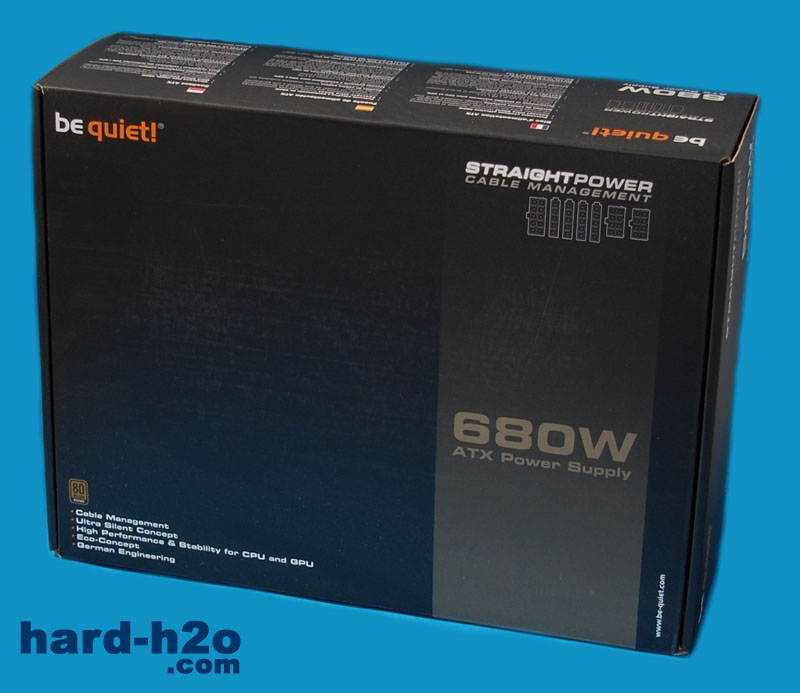

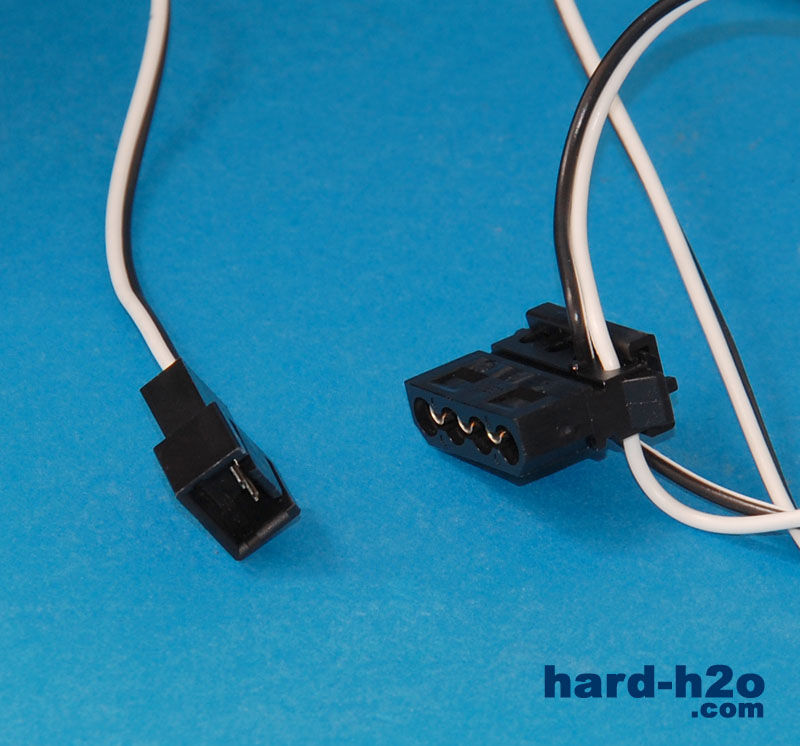

La gama E7 CM viene totalmente remodelada, sobre todo en características técnicas. La marca es pionera en ofrecer cableado para los ventiladores de nuestro sistema, mediante el cual la propia fuente dará energía a éstos para seguir haciéndolos funcionar una vez apagado el equipo.


Ampliar Foto Fuente de alimentación Be Quiet! Straight Power E7 CM 680W

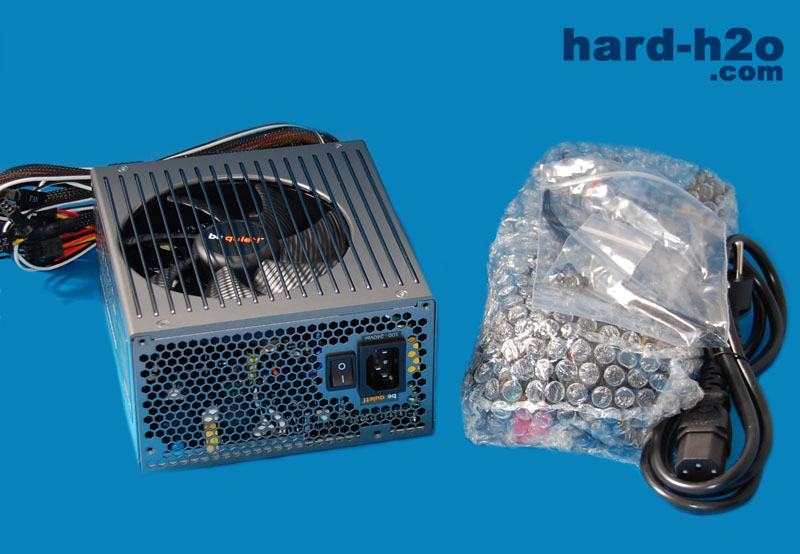

Junto a la fuente se entrega el cable de alimentación, cuatro bridas de velcro para ordenar el cableado, el conjunto de los cables modulares y un manual técnico de instalación y características.


Ampliar Foto Fuente de alimentación Be Quiet! Straight Power E7 CM 680W

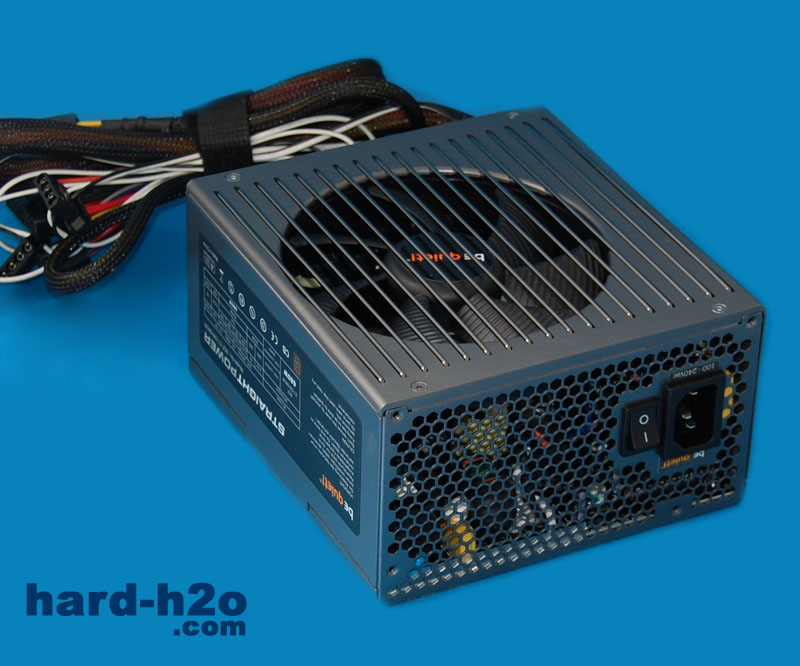

Uno de los puntos positivos de la fuente se lo lleva su diseño; un modelo muy cuidado estéticamente; cumple con lo más estrictas normativas de bajo consumo como Energy Star 5.0.


Ampliar Foto Fuente de alimentación Be Quiet! Straight Power E7 CM 680W

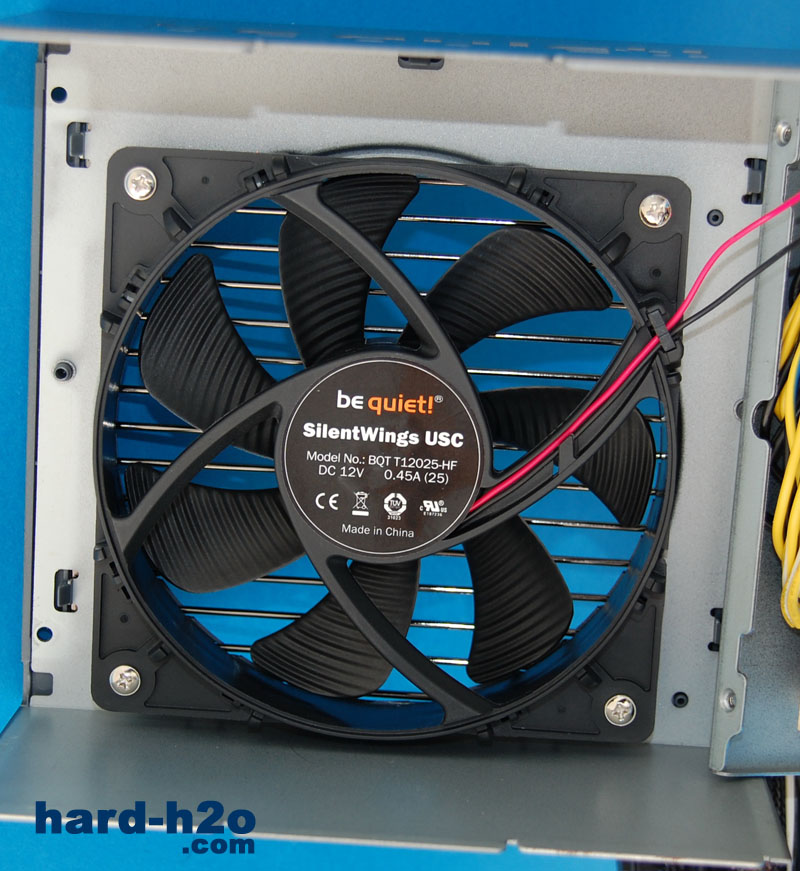

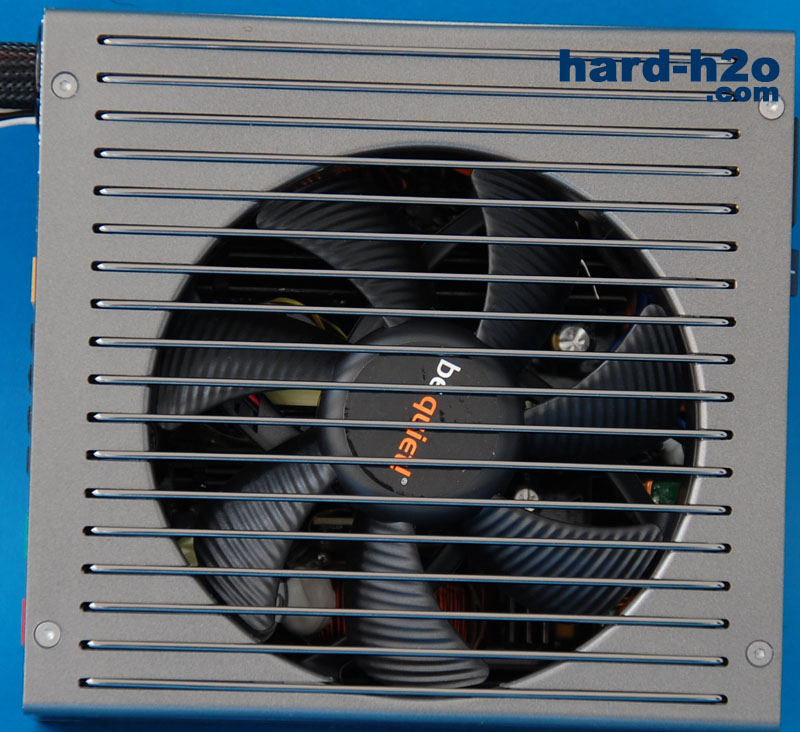

Uno de los detalles muy bien cuidados es la rejilla par el ventilador; ésta se encuentra incrustada en la propia carcasa, por lo que no daña el diseño del conjunto.


Ampliar Foto Fuente de alimentación Be Quiet! Straight Power E7 CM 680W

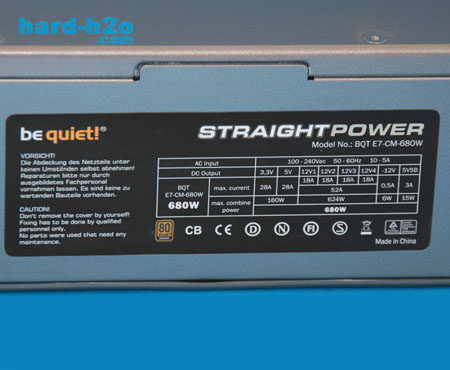

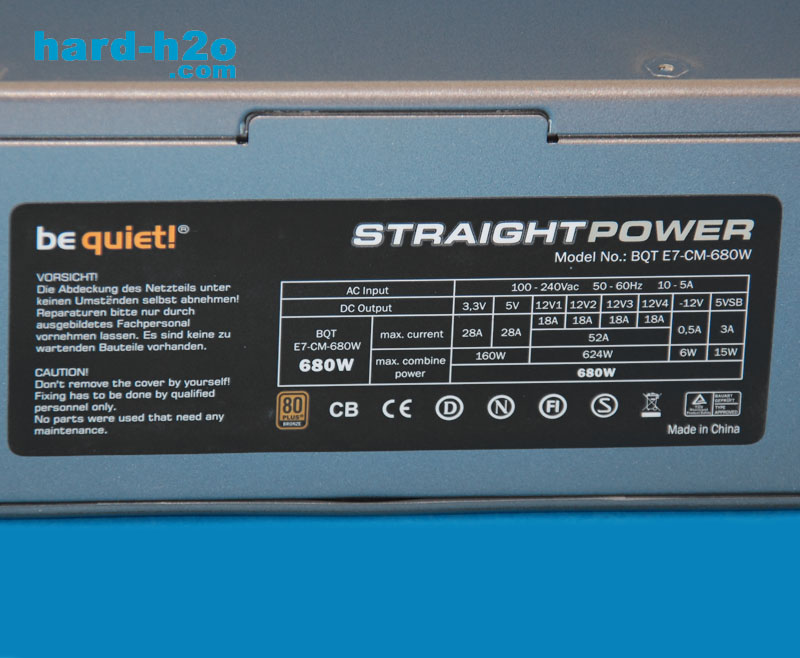

A un lado de la Straight Power encontramos las características de las líneas; contamos con cuatro raíles de +12V con 18 A cada una, sumando un total de 52 A (recordemos que las intensidades de las líneas no se suman si son modulares).


Ampliar Foto Fuente de alimentación Be Quiet! Straight Power E7 CM 680W

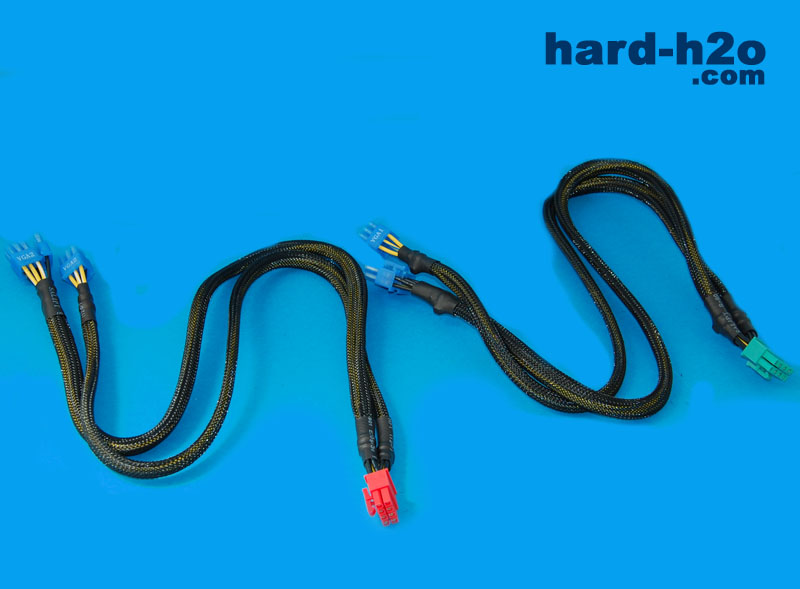

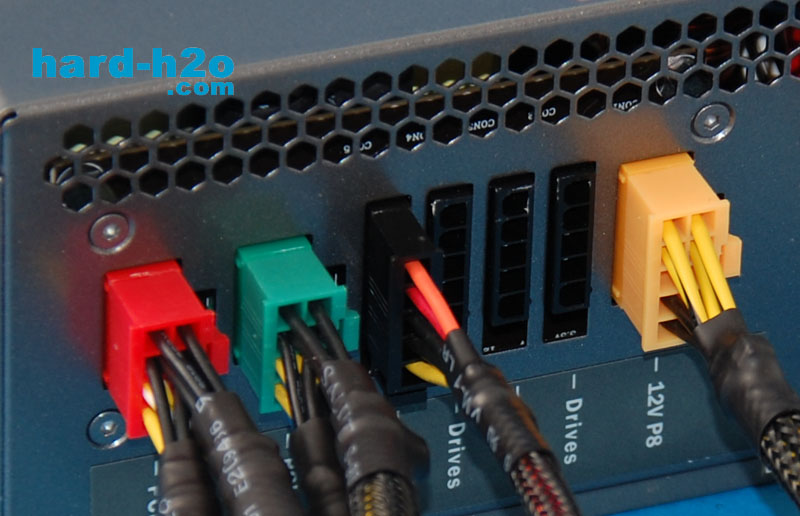

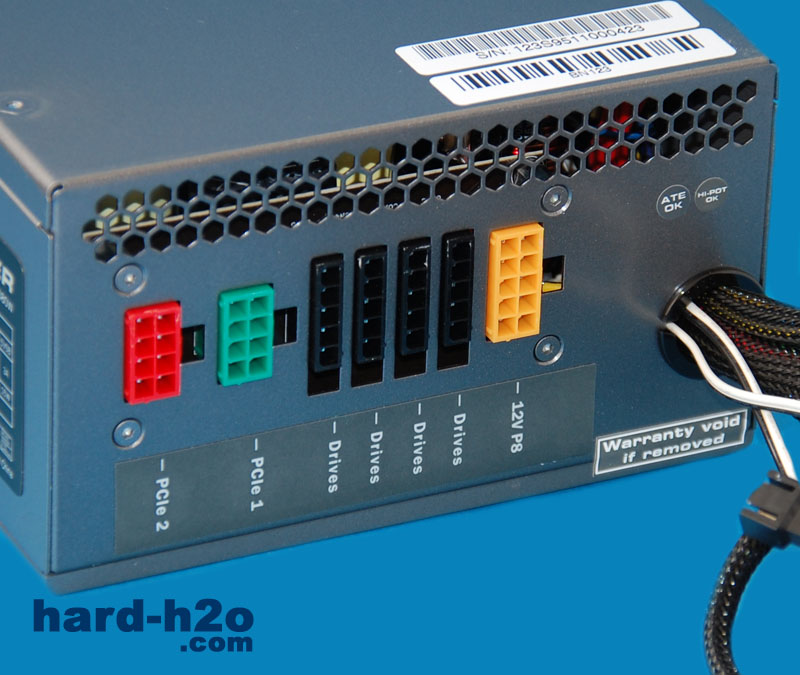

Una de las principales características de esta nueva gama es el cableado modular; en esta ocasión sólo el cable ATX para la placa, el de 4 pines y los de los ventiladores son fijos, el resto se pueden enchufar y desenchufar según la necesidad.

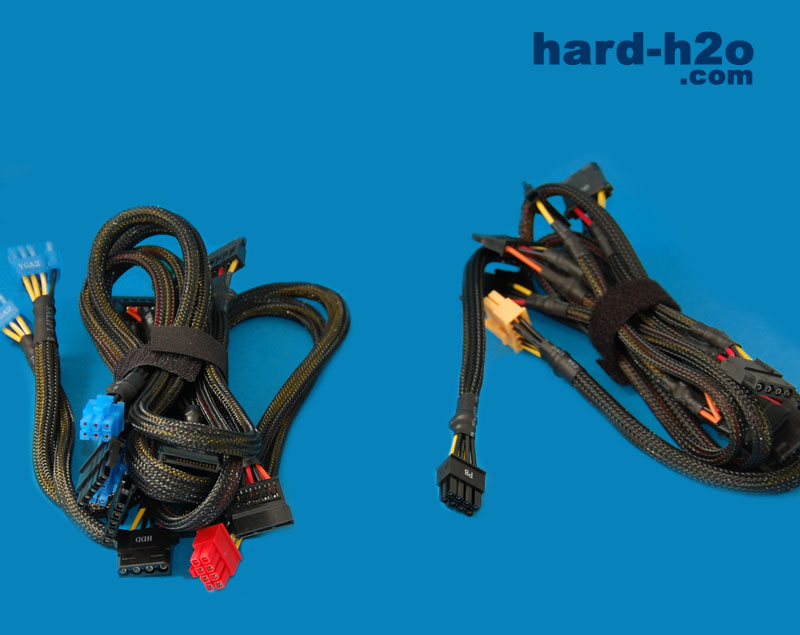

Cada tipo de cable lleva asociado un color y una leyenda, aparte de que cada uno de los conectores tiene una forma distinta, así no hay posibilidad alguna de error al conectar.
