Fuente Antec TruePower 550W
| · Análisis: | · Fotos y montaje: | ||
| · Publicado por: | · Fecha: | 25/08/05 |
|
Las fuentes TruePower de Antec ofrecen un equilibrio ideal entre máximo rendimiento y poco ruido. TruePower es la línea de fuentes mas avanzada de Antec que juega un papel importante en el diseño y calidad de fuentes de alimentación desde 1986. Su diseño avanzado incluye circuitería dedicada para las salidas de +3,3V, +5V y +12V lo que permite una salida máxima de potencia en todos los voltajes y asegura máxima estabilidad de potencia cuando el sistema la necesita, al contrario a otras marcas que solo tienen un circuito para la linea de 3,3V y 5V. La regulación de retorno del ±3% mantienen voltajes exactos a todos los componentes asegurando rendimiento y estabilidad. Y la tecnología de poco ruido convierten a esta fuente en una de las mas silenciosas.
Especificaciones del producto:
| - Modelo | - True550P |
| - Entrada | - 180 - 265V @ 47 - 63Hz / 6A |
| - Salida Total | - 550W máximo |
| - Salida +5 +12 +3,3 | - 530W máximo |
| - Salidas máximas / tolerancia / rizado | +5: 40A / ±3% / 50mV +12: 24A / ±3% / 120mV +3,3: 32A / ±3% / 50mV -5: 0,5A / ±5% / 50mV -12: 1A / ±5% / 120mV +5sb: 2A / ±5% / 50mV |
| - Eficiencia | - 68% mínimo @ carga máxima |
| - Intervalo de retención (Hold-up time) | - 20ms mínimo |
| - MTBF (tiempo medio entre fallos) | - 80.000 horas |
| - Dimensiones (Largo x Ancho x Alto) | - 150x140x86mm |
| - Peso | - 2,1Kg |
| - Garantía | - 3 años |
| - PFC | - Activo |
| - Conectores y longitud de cables | - 1x ATX 20 pines 55cm - 1x ATX12V 55cm - 1x AUX 55cm - 1x Molex 55cm + Molex 15cm + Floppy 15cm - 1x Molex 55cm + Floppy 15cm - 2x Molex 55cm + SATA 15cm - 1x FAN Molex 30cm + FAN Molex 10cm - 1x RPM 45cm |
Presentación y vista en detalle:
|
|
|
| Aquí vemos el lado delantero de la caja de cartón, la cual es bastante rígida y ofrece buena protección para la fuente. | Éste es el lado posterior de la caja con las características técnicas. |
|
|
|

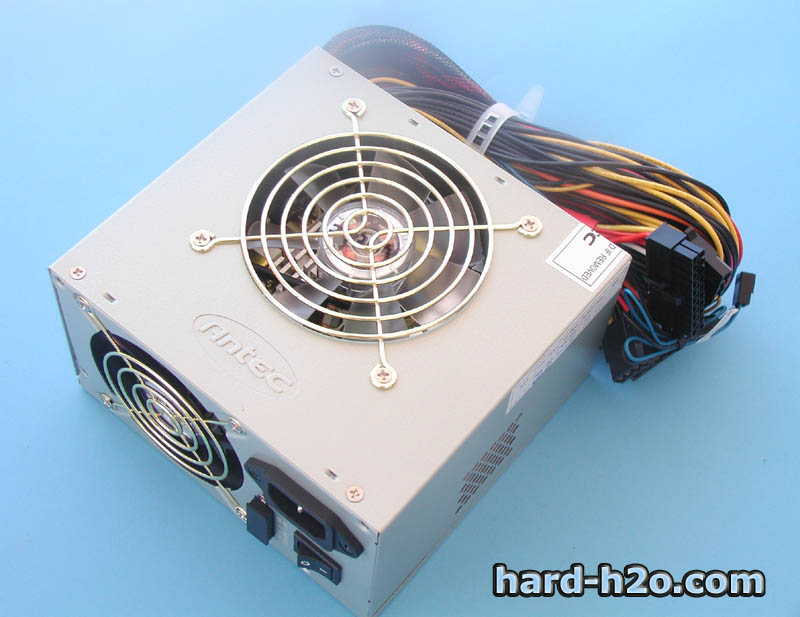

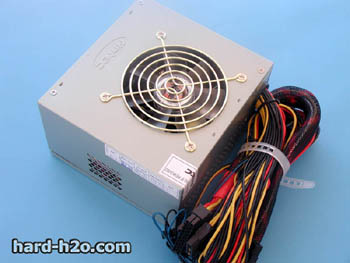

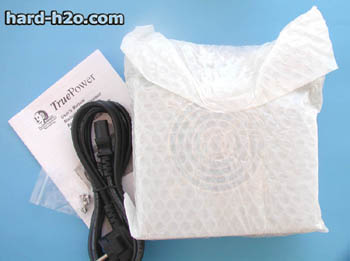

| La fuente se encuentra en una bolsa de burbujas y viene acompañada de un cable de corriente con clavija schuko, un manual de instrucciones así como tornillos para su montaje. | Vista superior de la fuente con el ventilador transparente de 92mm. |
|
|
|
| Las dos rejillas están plateadas de oro y ambos ventiladores llevan doble rodamiento de bolas lo que asegura una vida larga y silenciosa. | En esta foto apreciamos unos agujeros de ventilación en un lateral así como el precinto de garantía. |
|
|
|

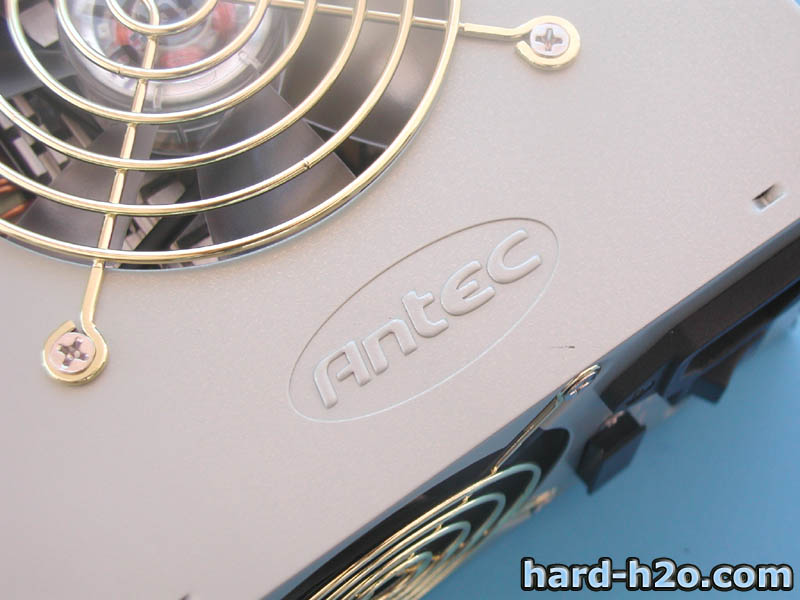

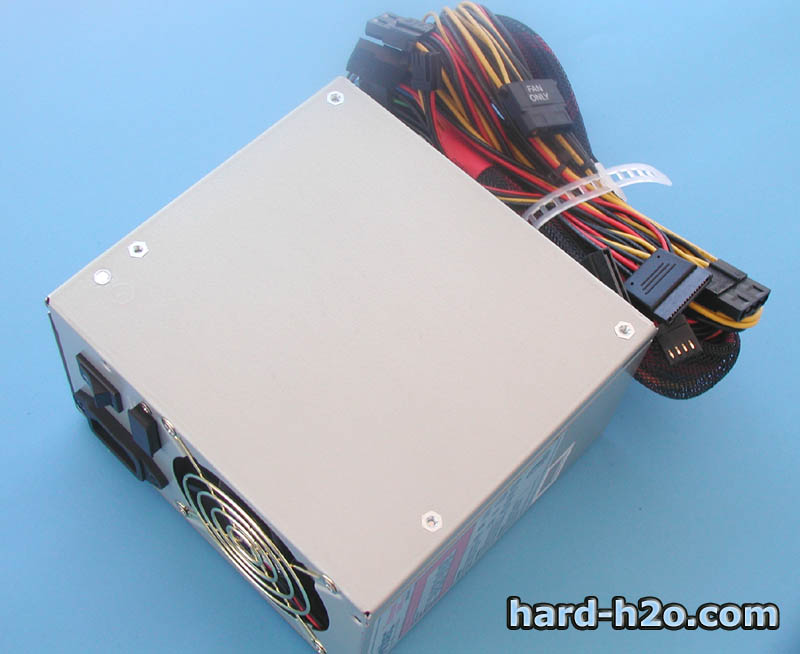

| La fuente esta construida con chapa de acero y el típico acabado grisáceo, no es tan llamativo como otros acabados brillantes o pintados. | En la tapa superior podemos ver el logotipo de Antec incrustado en la chapa. |
|
|
|

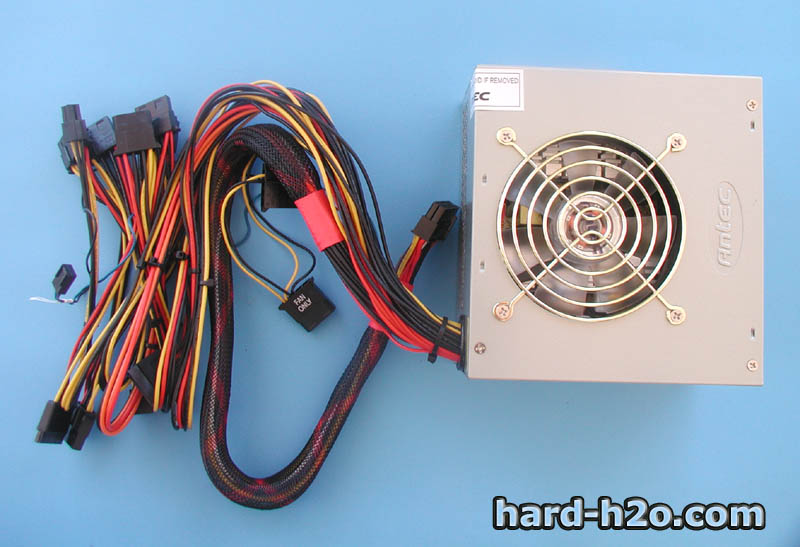

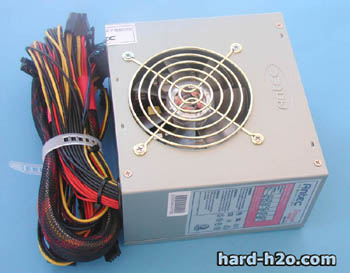

| Los cables son suficientemente largos para cajas grandes y con conectores abundantes, los cables de la clavija ATX están cubiertos por una malla de nylon. | Los cables son de buena sección y vienen bien recogidos con una brida de nylon. |
|
|
|

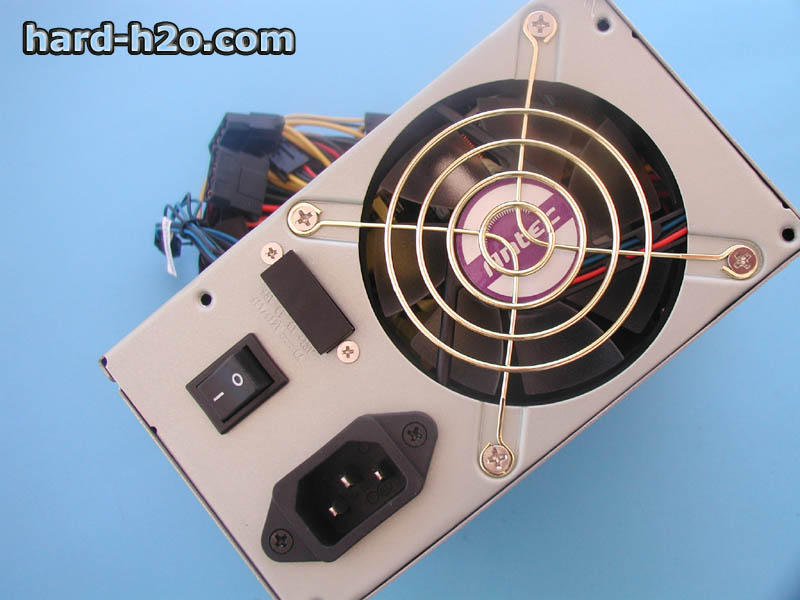

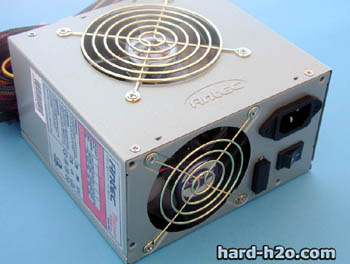

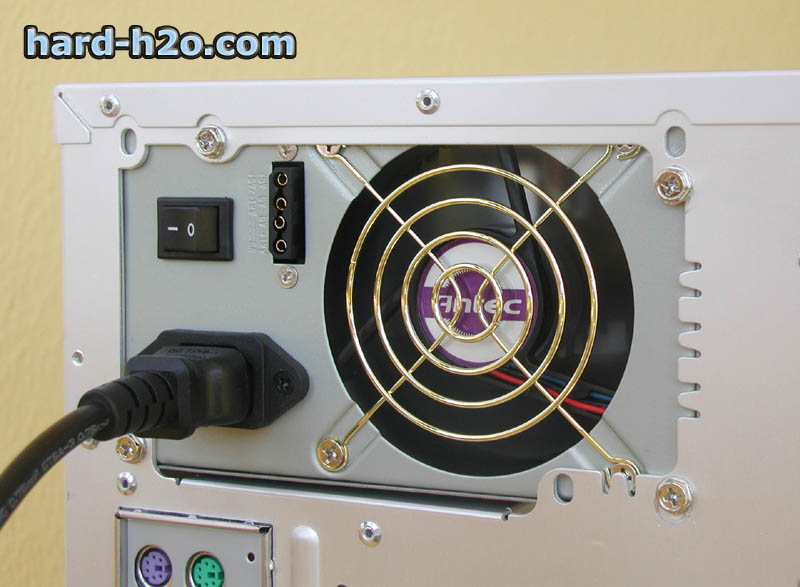

| En el lado posterior de la fuente tenemos el ventilador de 80mm de aspas transparentes, la toma de corriente, un interruptor de apagado y un enchufe molex. | A este enchufe molex podemos conectar aparatos externos que precisen una tensión de 5 o 12V como neones, ventiladores, lcd's etc. |
|
|
|

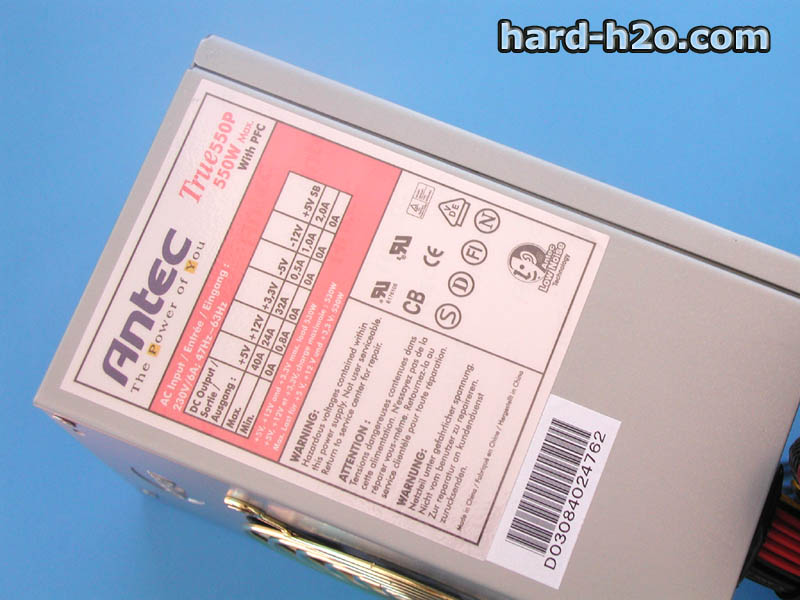

| Vista inferior de la fuente. | En esta foto vemos el adhesivo con las especificaciones técnicas. |
|
|
|

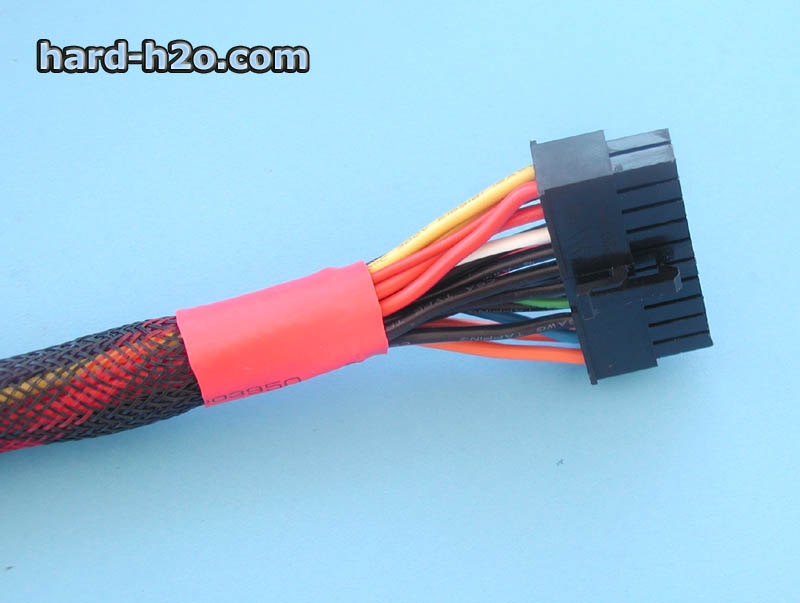

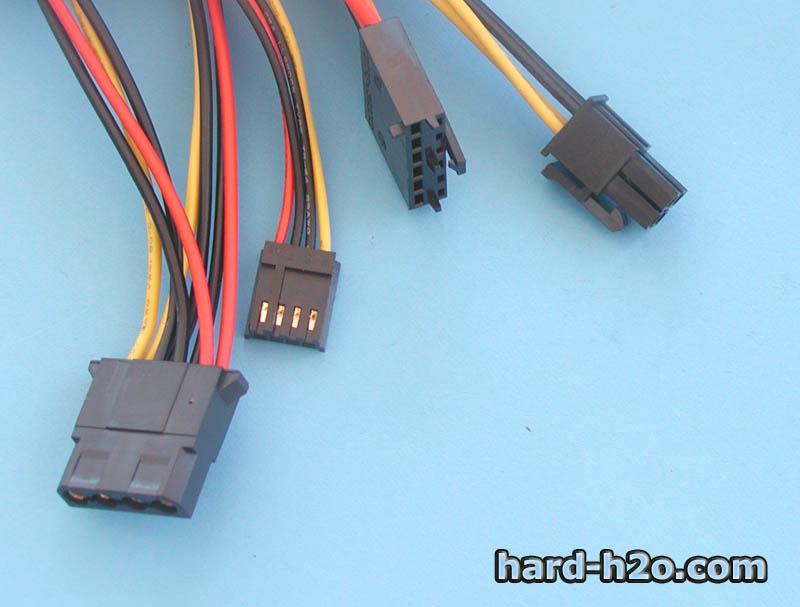

| Todos las conexiones de la fuente vienen con acabado negro en vez del tradicional blanco natural. | La malla de color negro-roja esta asegurada con termoretráctil rojo, la cual da un aspecto mas ordenado y ayuda a mantener un flujo de aire bueno dentro de la caja. |
|
|
|

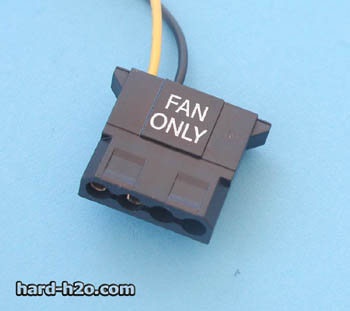

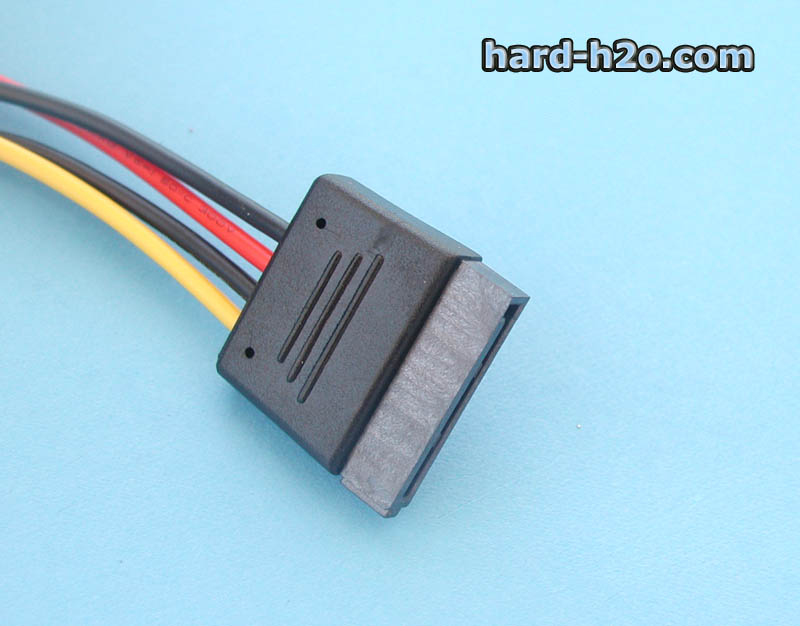

| Esta fuente tiene dos conexiones molex para conectar solamente ventiladores los cuales se autoregularán conjuntamente a los demás ventiladores de la fuente. | También contamos con dos enchufes de corriente SATA. |
|
|
|

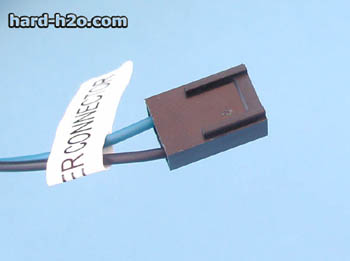

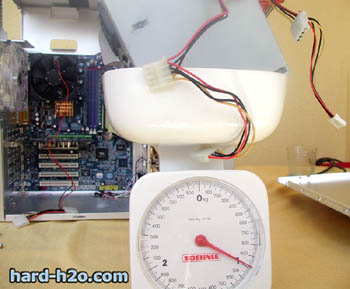

| Con este cable podemos monitorizar las revoluciones de los ventiladores en cada momento. | Para comparar tenemos aquí una fuente genérica que tiene un peso de 1Kg. |
|
|
|

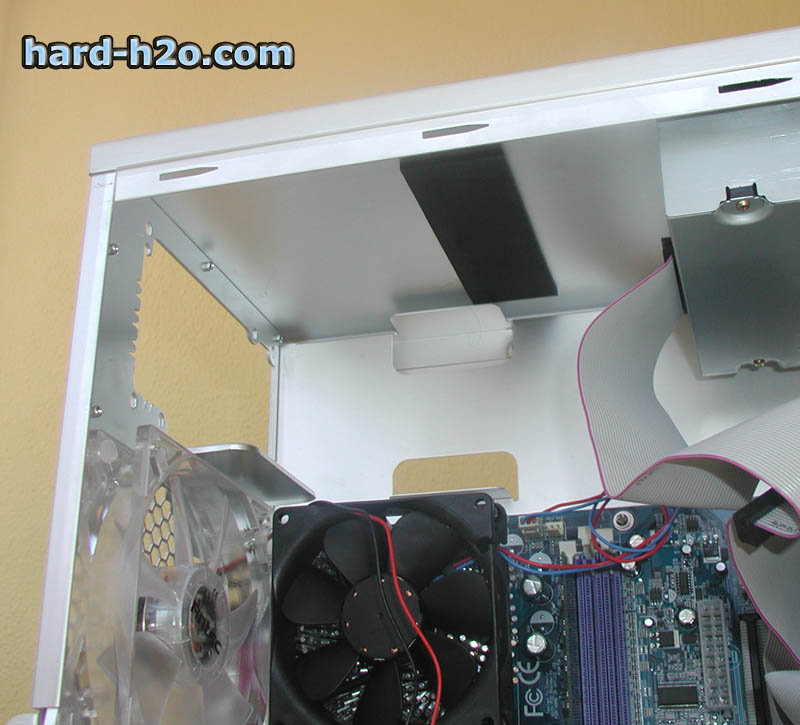

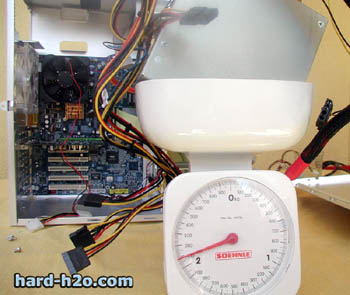

| Mientras que la Antec TruePower 550W tiene un peso de 2,1Kg, esto nos dice que su transformador, inductancias, disipadores etc. son de mayor calidad. | Vamos a montar la fuente en nuestra caja... |
|
|
|
| La ponemos bien en su sitio... | Podemos usar los tornillos que vienen con la fuente. |
|
|
|

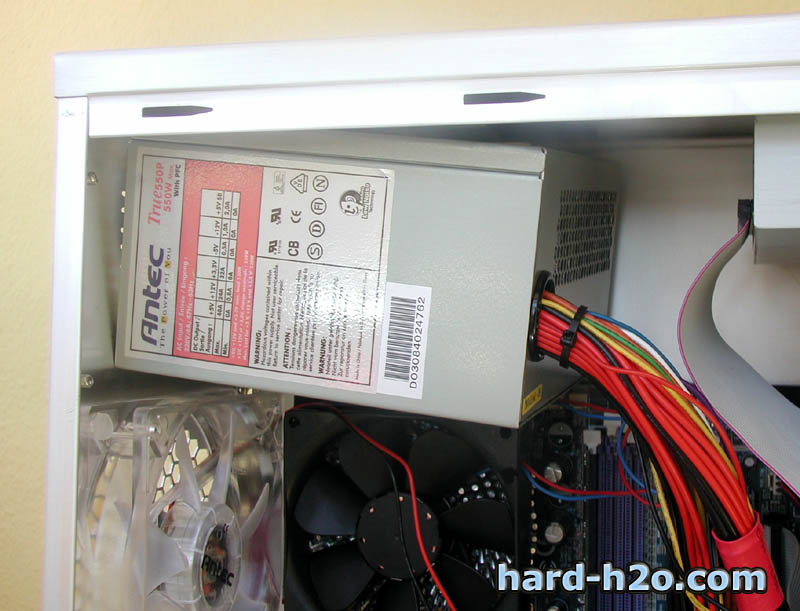

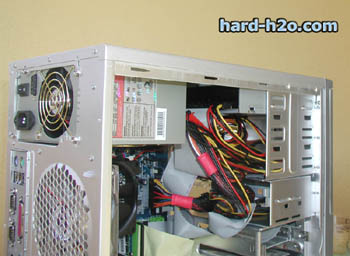

| Y los atornillamos firmemente a la fuente. | Ya tenemos la fuente mecánicamente instalada en una |
|
|
|

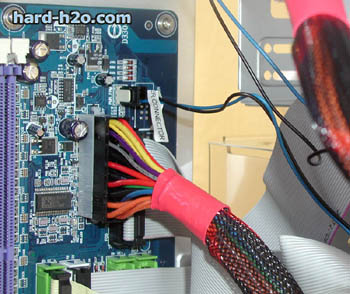

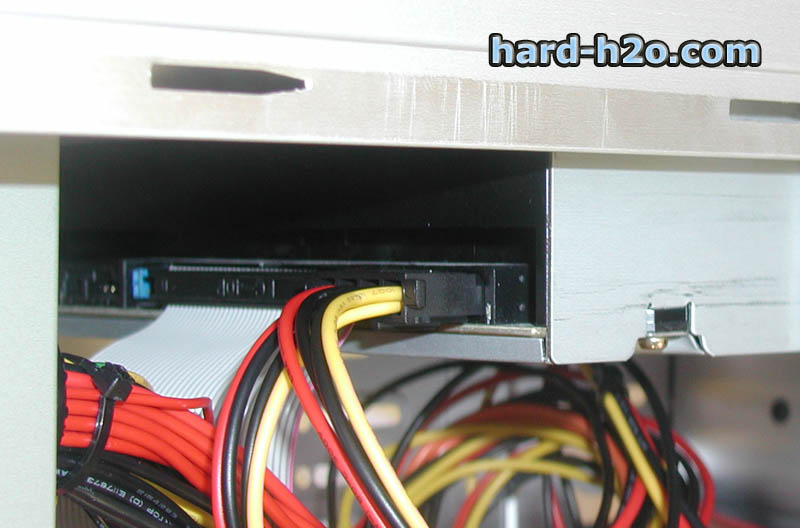

| Faltan las conexiones eléctricas; primero el conector ATX y el cable de RPM. | Luego conectamos los molex a los discos duros y unidades ópticas. |
|
|
|

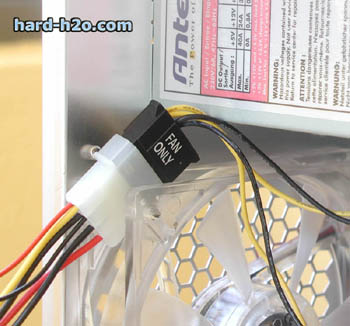

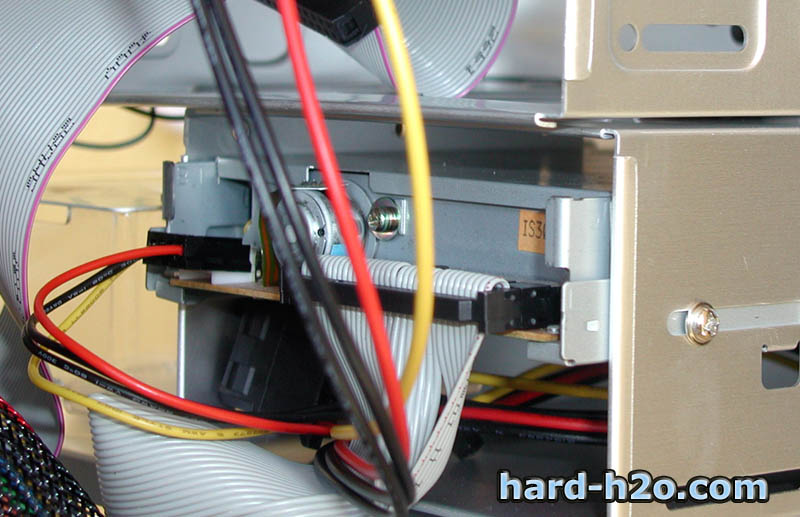

| Si tenemos disquetera también conectaremos ésta a la corriente. | Y los ventiladores de la caja que queremos que sean autorregulados por la fuente. |
|
|
|
| Revisamos y tenemos todo listo para empezar con las pruebas. | Enchufamos la fuente a una toma de corriente y la encendemos con el interruptor. |
|
|
|
| Tomando las primeras mediciones, aquí la línea de +12V. | Y aquí la línea de +5V, vemos que ambas líneas de voltaje están muy equilibradas. |
Equipo de pruebas:
| Componente: | Modelo: |
| - Placa Base | - Epox 8RDA+ |
| - Procesador | - AMD Tbred-B 2300 Mhz @ 1.80v |
| - Memoria | - 2x256 PC3200 @ 2,63V |
| - Tarjeta gráfica | - ATI Radeon 9500 128Mb |
| - Dispositivos | - 2 tarjetas PCI - 1 disco duro - 1 grabadora CD |
| - Ventiladores | - 2 ventiladores de 8cm - 1 ventilador de 12cm |
- Pruebas
Antes de nada se ha dejado funcionando el PC durante media hora para que todos los componentes y sobre todo la fuente alcance su temperatura normal de funcionamiento, luego se han tomado los valores del controlador de sensores de la placa mediante el programa MBM y con un multímetro digital directamente en la clavija ATX, ambas mediciones se han tomado tanto en reposo (idle) como a plena carga (full) con el Prime95 en modo 'maximum heat'.
| Línea | Sensor Interno | Multímetro | ||
| Reposo | Carga | Reposo | Carga | |
| +5V: | +4,78 | +4,76 | +5,03 | +5,02 |
| +12V: | +11,73 | +11,67 | +12,03 | +12,03 |
| +3,3V: | No disponible | +3,31 | +3,32 | |
| -5V: | -4,99 | -4,99 | -5,02 | -5,02 |
| -12V: | -11,94 | -11,94 | -11,94 | -11,94 |
| +5Vsb | No disponible | +5,12 | +5,12 | |
El nivel sonoro de esta fuente es aceptable, se escucha muy poco cuando esta funcionando y normalmente con los demás sonidos del PC será inapreciable.
- Conclusión:
| Nos gusta | Puede mejorar |
| - Voltajes muy estables. | - Su diseño no puede competir con las fuentes "modding". |
| - Nivel sonoro aceptable. |
|
| - Cables del conector ATX enmallados. |
|
| - Salidas autoreguladas para ventiladores adicionales. |
|
| - Salida molex externa. |
|
Esta fuente de Antec pudo convencer gracias a sus voltajes perfectos que se mantienen exactos independientemente de la carga que se pida. Es una fuente aconsejada para gente que busque máximo rendimiento, estabilidad y fiabilidad manteniendo unos niveles acústicos bajos. Gracias al conector molex externo podemos conectar dispositivos como cátodos fríos, ventiladores, refrigeraciones liquidas etc. que se encuentren en el exterior de la caja facilitando así mucho la tarea. Conectando los ventiladores de la caja a los molex autorregulados podemos olvidarnos de tener que ajustar un fanbus manualmente ya que la fuente se preocupará de ello según la temperatura interna de la caja. El único punto débil que se le puede ver es su diseño poco atractivo a diferencia de la competencia que ofrecen unos acabados mas llamativos. Resumiendo todo, una fuente de alimentación muy recomendable.
|
|
