Conceptronic Wireless 54Mbps ADSL Router

6 Octubre 2005 por Quetedigo

 · Análisis:

MondoJuan

 · Fotos y montaje:

Franzol

 · Publicado por:

SalvadorP

 · Fecha:

06/10/2005

Producto cedido por Instant Byte

Ir a la página de Ciudad Wireless

Conceptronic es un fabricante que engloba varios sectores de mercado del PC, ya que tiene productos de redes, tanto cableada como inalámbrica; fabrica diferentes productos para el entretenimiento dentro de los cuales podemos encontrar sintonizadoras de TV, auriculares, etc..; también se dedica a la fabricación de diferentes productos de almacenamiento como pueden ser lectores de tarjetas, cajas externas para discos duros, tarjetas USB o Firewire, etc.. Como vemos es un fabricante que se mueve en muchos campos, la principal característica de sus productos suele ser la fabricación de productos simples y funcionales a un precio realmente reducido con una calidad envidiable.

Tenemos frente a nosotros un producto de este fabricante cuyo valor se encuentra en alza en estos días, ya que tanto el mercado de la ADSL como el de las comunicaciones inalámbricas están viviendo un verdadero boom en nuestro país, vamos a ver si cumple las expectativas que hemos depositado en él.

Especificaciones del producto:

-Puertos - 4 Puertos 10/100 Switch.

- 1 Puerto RJ-11 para ADSL

-Capacidades inalámbricas - 802.11b.

- 802.11g.

-Seguridad - WEP, WPA, VPN y NAT
-Velocidad de Transferencia - Hasta 11Mb (802.11b).

- Hasta 54Mb (802.11g).

- 10/100Mb (802.3)

-Capacidades de enrutamiento - RIP y enrutamiento estático.
-Características de administración - Configuración vía Web.

- Configuración vía Telnet.

- Actualización firmware mediante Web

Presentación y vista en detalle:

Ampliar foto Router WIFI ADSL Conceptronic  54Mbps Ampliar foto Router WIFI ADSL Conceptronic  54Mbps

La caja en que viene presenta el diseño típico de los productos Conceptronic, por lo que cuando veáis un producto en una estantería con una caja parecida sabréis rápidamente a que fabricante pertenece.

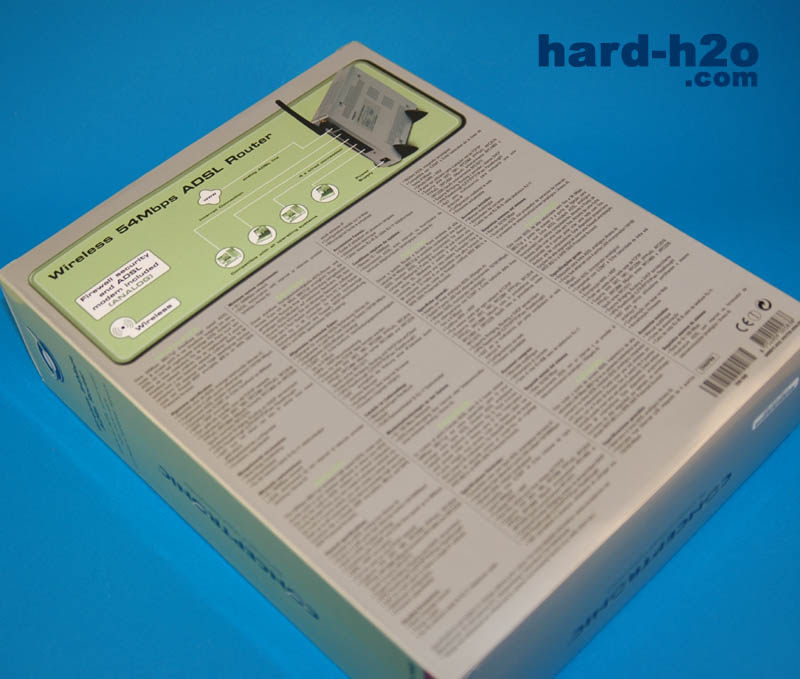

En la parte posterior encontramos sus características, todo sea dicho en una letra bastante pequeña; cada una de las gamas de Conceptronic se identifica por un color diferente, en este caso el verde es la gama relacionada con las redes.


Ampliar foto Router WIFI ADSL Conceptronic  54Mbps Ampliar foto Router WIFI ADSL Conceptronic  54Mbps

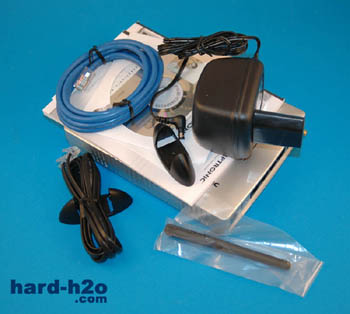

Dentro de la caja encontramos todo lo necesario para montar nuestra pequeña red domestica o en una pequeña o mediana empresa.

Se incluye un CD con los manuales y también los encontramos impresos en papel.


Ampliar foto Router WIFI ADSL Conceptronic  54Mbps Ampliar foto Router WIFI ADSL Conceptronic  54Mbps

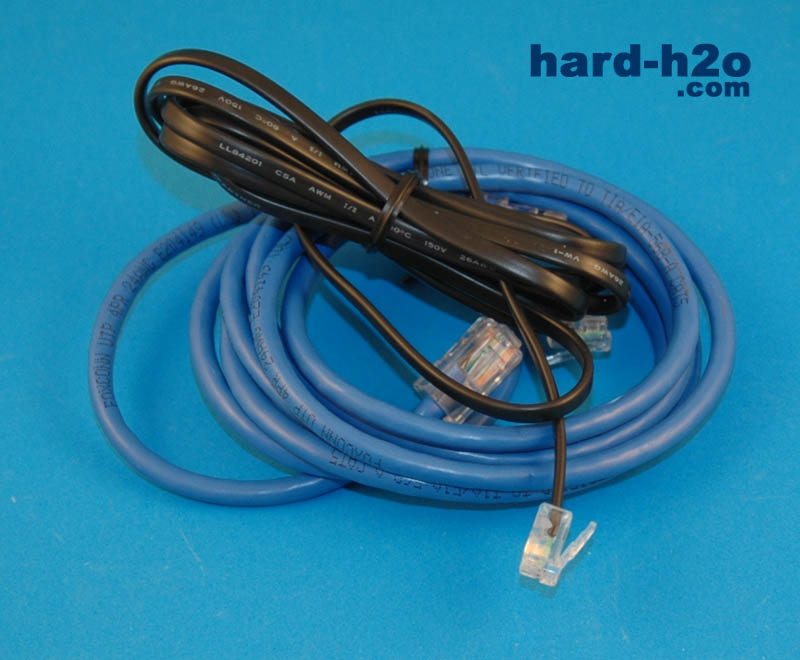

Viene con un cable de teléfono para conectarlo a la línea ADSL y un cable de red para conectarlo a un PC mediante uno de los cuatro puertos que incluye.

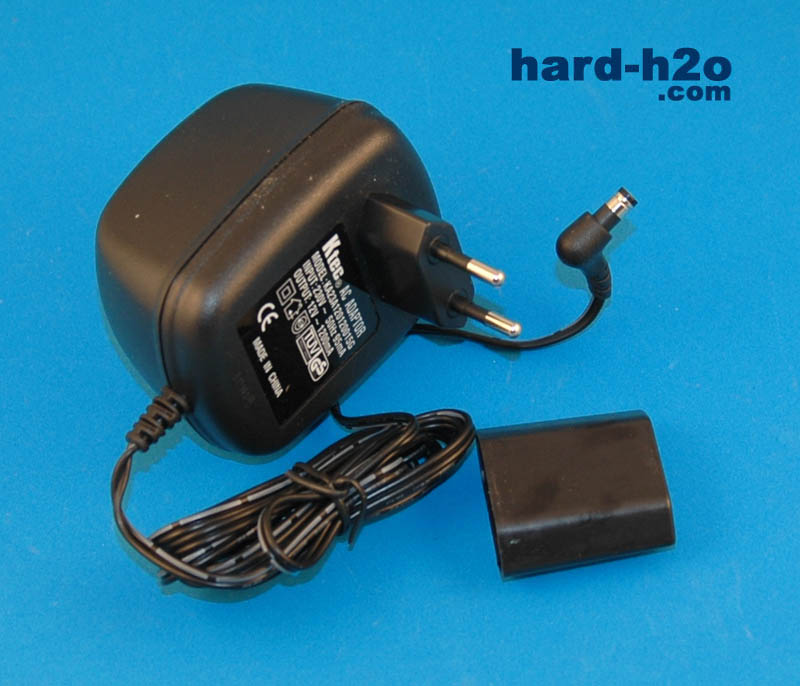

El adaptador de corriente viene con una tapa en el enchufe para evitar que se puedan dañar las patas del enchufe durante el transporte o en su manipulación.


Ampliar foto Router WIFI ADSL Conceptronic  54Mbps Ampliar foto Router WIFI ADSL Conceptronic  54Mbps

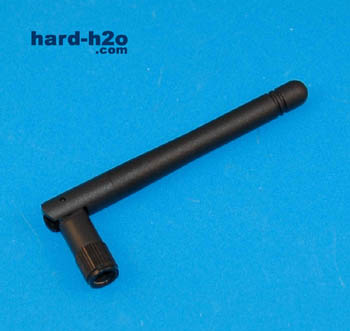

La antena es omnidireccional, se puede sustituir por otra si así lo deseamos por que es desmontable. La suministrada se puede mover para orientarla según nos convenga.

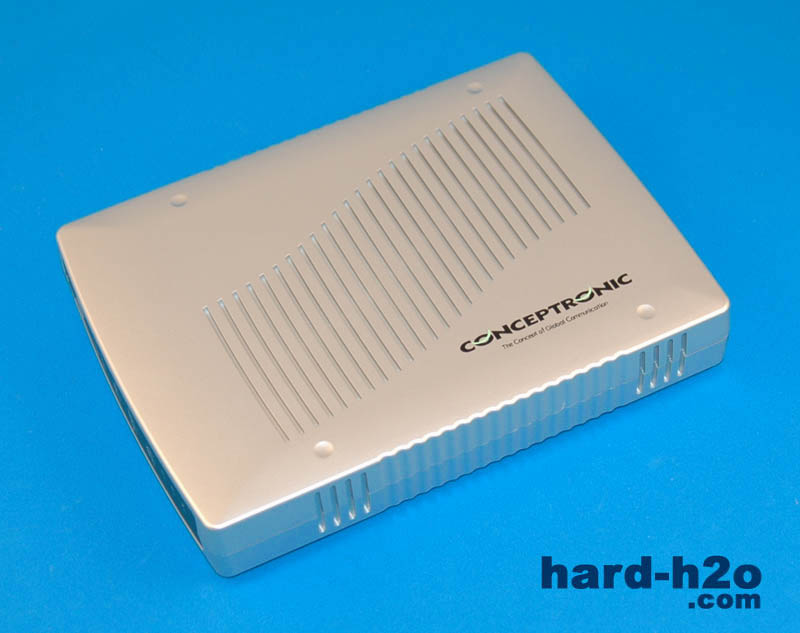

Este es el aspecto del modulo principal del router, la carcasa esta fabricado en plástico con lo cual se ahorra en costes de fabricación pero se empeora la disipación de calor.


Ampliar foto Router WIFI ADSL Conceptronic  54Mbps

Tanto en la parte superior como en la inferior hay decenas de ranuras de ventilación, ya que al no estar fabricado en un material que disipe el calor hay que suplirlo con otras soluciones.


Ampliar foto Router WIFI ADSL Conceptronic  54Mbps Ampliar foto Router WIFI ADSL Conceptronic  54Mbps

Aunque en esta foto no se aprecia en los laterales también tiene ranuras para la ventilación, el router viene provisto de unas pequeñas patas de goma por si deseamos ponerlo en posición horizontal.

En la parte posterior encontramos los 4 puerto de 10/100, el puerto para la ADSL, el conector para la antena, la toma de alimentación y el botón para resetear a la configuración por defecto.


Ampliar foto Router WIFI ADSL Conceptronic  54Mbps Ampliar foto Router WIFI ADSL Conceptronic  54Mbps

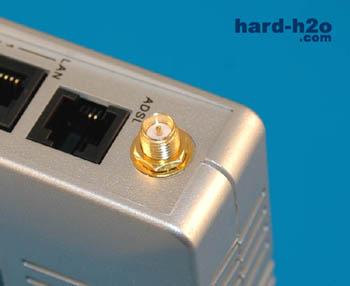

Este es el conector de la antena, es bastante común por lo que será fácil encontrar una antena para sustituir la que tiene si lo deseamos.

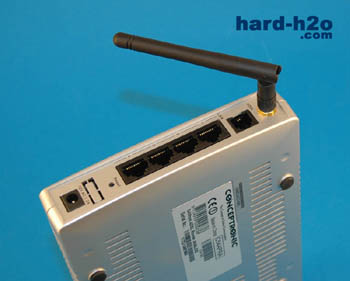

Una vez enroscamos la antena la podemos orientar según nos interese o nos guste.


Ampliar foto Router WIFI ADSL Conceptronic  54Mbps Ampliar foto Router WIFI ADSL Conceptronic  54Mbps

El router se puede ubicar de forma horizontal.

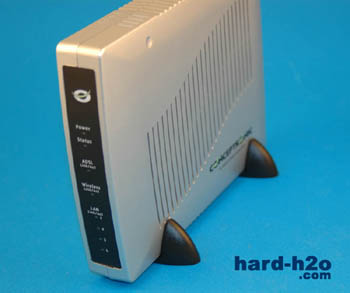

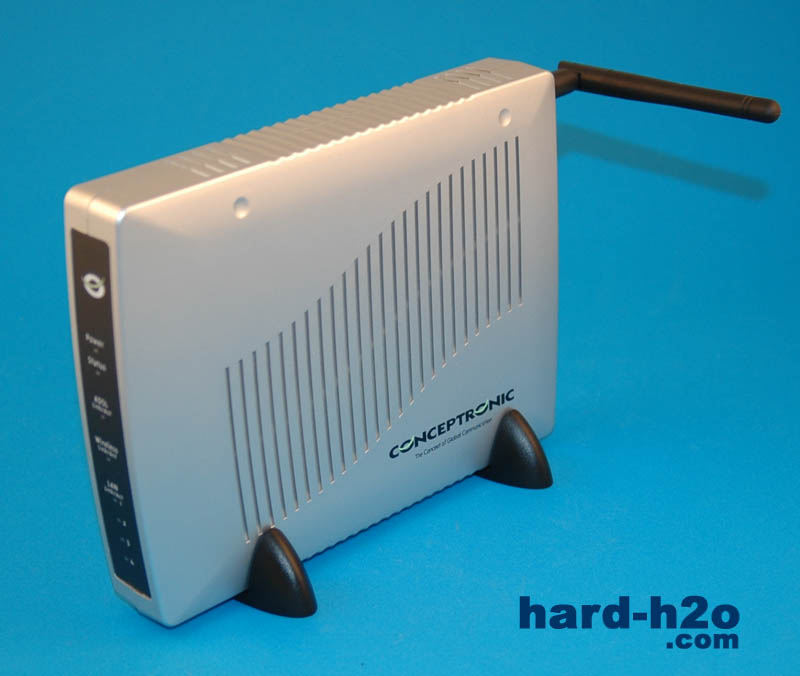

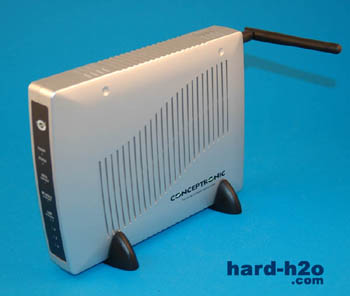

O bien de forma vertical, para ello se suministran unas patas para poder ponerlo de pie.


Ampliar foto Router WIFI ADSL Conceptronic  54Mbps Ampliar foto Router WIFI ADSL Conceptronic  54Mbps

En el frontal encontramos los diferentes LEDs de actividad, para la ADSL, la WLAN, los puertos de la LAN, etc..

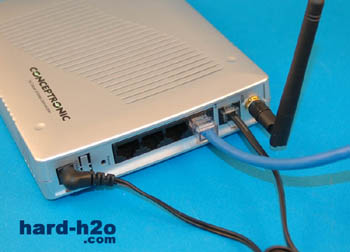

Este es el aspecto del router con todos los cables de conexión conectados, en este caso también hemos puesto un cable de red, pero si usamos la conexión inalámbrica no lo necesitaremos.


Foto Router WIFI ADSL Conceptronic  54Mbps

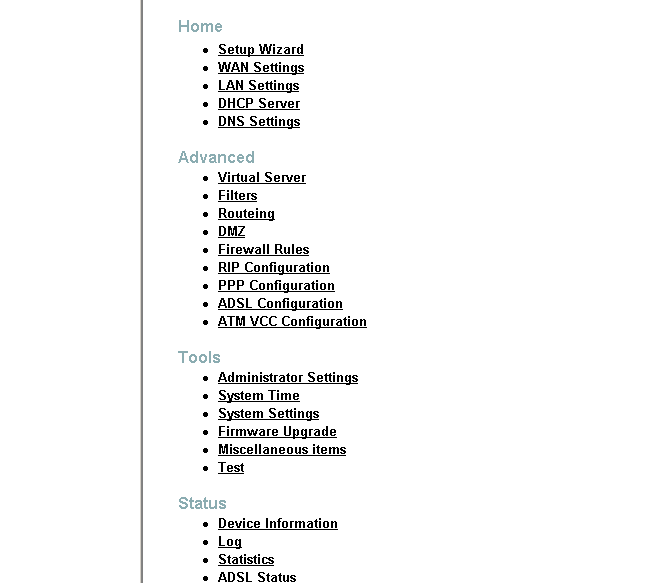

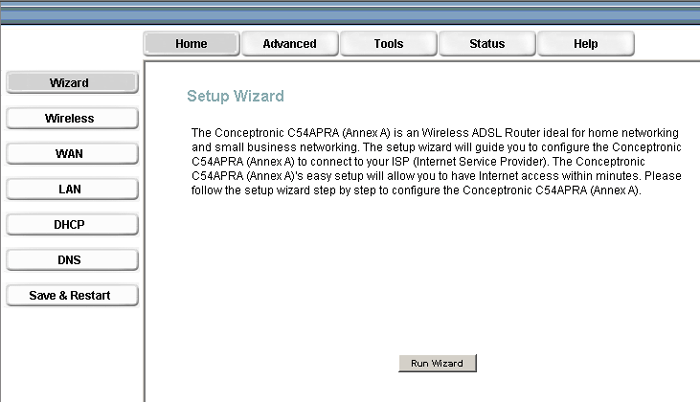

Este es el aspecto del menú de configuración una vez que accedemos al router a través de nuestro navegador Web, como mandan los cánones esta en riguroso inglés, aunque esto no es algo que deba sorprendernos; lo que si lo hace es que de entrada vemos un botón para salvar la configuración y reiniciar el router, de forma que se aplica la nueva configuración, veremos posteriormente que este botón esta en todos los menús del router.


Foto Router WIFI ADSL Conceptronic  54Mbps

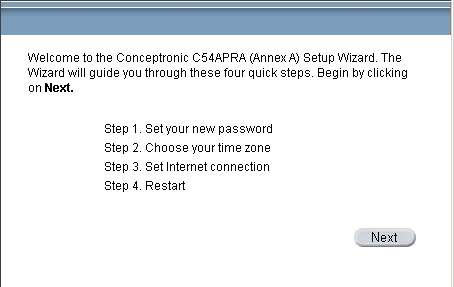

La configuración del router mediante el asistente es bastante simple, aunque sólo nos permite configurar un número muy pequeño de opciones, apenas se limita a poder configurar una nueva clave del administrador, la franja horaria en la que trabaja y la configuración de la conexión a Internet. La configuración de los datos de la conexión a Internet es la más simple, y a la vez más completa que nos hemos encontrado hasta el momento en un dispositivo de este tipo, ya que aunque el asistente se encuentra en inglés, es fácil comprender lo que nos dicen los menús. Además a diferencia de la mayoría de los asistentes para configurar estos dispositivos hace distinción entre las conexiones ADSL con IP fija e IP dinámica, esto es muy útil, ya que simplifica bastante la tarea de configuración de nuestra conexión, ya que aunque últimamente en nuestro país las conexiones a Internet se proveen con IP dinámica, se puede contratar una IP fija, lo cual es especialmente útil para negocios o usuarios que necesitan tener una IP conocida en todo momento, por que necesiten hacer uso de algún servicio remoto o bien por que quieran montar un servidor de cualquier tipo en su casa.


Foto Router WIFI ADSL Conceptronic  54Mbps

Vamos a empezar examinando la sección correspondiente a la parte de Wireless, después pasaremos a ver el resto de las opciones de configuración, haremos esto así puesto que los menús en el router se encuentran algo desordenados, de forma que trataremos de explicar un poco las opciones que presenta. En esta pantalla tenemos la configuración básica de Wireless lo que engloba el SSID, el canal de emisión y la seguridad que vamos a usar si queremos usar seguridad. Este menú pertenece a la zona de opciones básicas del router.


Foto Router WIFI ADSL Conceptronic  54Mbps

El resto de las opciones Wireless las encontramos en la zona de opciones avanzadas del router, todo la mecánica de funcionamiento de los menús sigue la misma tónica, lo básico de un campo esta en la zona básica y lo avanzado en la parte avanzada. Pensamos que todo lo referente a un campo estuviera englobado en un solo menú hubiera reducido significativamente la complejidad de los menús. En esta pantalla vemos que el router nos permite configurar listas de acceso, múltiple SSID y ver una lista de los equipos que están asociados en ese momento al router.


Foto Router WIFI ADSL Conceptronic  54Mbps

En este menú podemos configurar algunos aspectos referentes al rendimiento Wireless y a la forma en que transmite los datos. Podemos configurar la potencia de la antena, el modo en que emitimos, el intervalo entre el cual emitimos la trama beacon, si escondemos el SSID, etc, etc..


Foto Router WIFI ADSL Conceptronic  54Mbps

Una vez que hemos completado la visión de la parte de Wireless y os habéis podido hacer una idea de como están ordenados los menús en el router vamos a dar una mirada a los menús que se presentan en la zona básica para posteriormente pasar a la avanzada. Tras el asistente y la configuración Wireless encontramos la configuración básica de la conexión a Internet, en esta parte hemos de tener una serie de datos suministrados por nuestro proveedor de Internet, pero es sumamente simple configurarlo, en la mayoría de los router para configurar la conexión hemos de configurar una serie de datos que son comunes tanto a las IPs dinámicas como a las estáticas, pero hemos de dejar en blanco determinados campos y rellenar otros dependiendo del tipo de conexión que usemos, en este router se simplifican mucho las cosas, ya que nos permite elegir fácilmente si la conexión es dinámica y estática y a partir de ahí rellenar sólo los datos necesarios.


Foto Router WIFI ADSL Conceptronic  54Mbps

El siguiente campo que nos encontramos es la configuración de la LAN, esta se limita simplemente a la configuración de la dirección IP, la mascara de subred y un nombre para reconocerlo en la red.


Foto Router WIFI ADSL Conceptronic  54Mbps

La configuración del servidor DHCP también es bastante simple, se limita a activar o desactivar el servicio y a configurar el rango de direcciones que vamos a suministrar a los equipos que se conecten al router y el tiempo que nos "alquilara" la dirección. Si tenemos el servicio activado y algún equipo conectado al router saldrá reflejado en la parte inferior del menú, ya que presenta una lista de los equipos conectados.


Foto Router WIFI ADSL Conceptronic  54Mbps

Por ultimo la configuración de las DNS, al igual que los menús anteriores es bastante simple, nos permite, por decirlo así, dos niveles de configuración que el router descubra las DNS automáticamente de nuestro proveedor o bien se las configuramos manualmente.


Foto Router WIFI ADSL Conceptronic  54Mbps

Ahora pasaremos a ver los diferentes menús de configuración del nivel avanzado, como ya hemos visto antes aquí nos permite configurar detalles más avanzados del router, algunos referentes a apartados que ya debemos haber configurado previamente y otros que son exclusivos de esta sección.


Foto Router WIFI ADSL Conceptronic  54Mbps

El router nos permite un filtrado bastante avanzado de la comunicación que hacemos dentro del router, ya que nos permite definir reglas según puerto, IP, protocolo, grupos de IPs a bloquear, grupos de puertos y la acción que queremos que se realice. Además permite que estas reglas sean bien de entrada o bien de salida, es decir, podemos hacer que sólo se bloquee el tráfico a una determinada dirección IP con un origen determinado y dicho destino, pero no al revés.


Foto Router WIFI ADSL Conceptronic  54Mbps

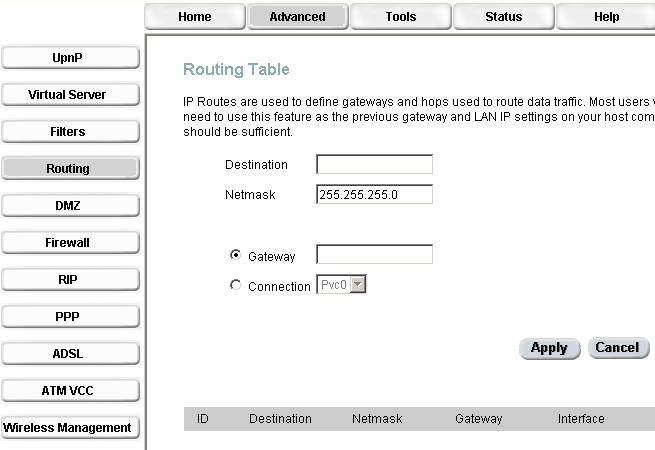

El enrutamiento también se configura en dos secciones diferentes, una referente a al enrutamiento estático, que seria esta que vemos, y otra referente al enrutamiento  dinámico, la configuración RIP que veremos posteriormente. Las tablas de enrutamiento que se pueden hacer son bastante simples, pero para el sector que esta destinado este router deberían ser más que suficientes. A medida que vamos añadiendo rutas estas se van reflejando en la tabla que aparece en la parte inferior.


Foto Router WIFI ADSL Conceptronic  54Mbps

La configuración del firewall sólo permite bloquear determinados ataques destinados bien a desproveernos de nuestra conexión, el caso del DoS (Denied of Service); o un ataque con la finalidad de averiguar los puertos que tenemos abiertos para entrar en nuestra red. No es una gran cantidad de opciones pero es suficiente para repeler ataques sencillos contra nuestra red.


Foto Router WIFI ADSL Conceptronic  54Mbps

El menú ADSL es un tanto pobre, y no creemos que este justificado un menú exclusivo para el tipo de modulación que usa nuestra conexión ADSL, sobre todo cuando este podría haber estado dentro de otro menú. Con lo cual se confirma que la pierna de la que cojea este router es básicamente la ordenación de los menús, ya que en la mayoría de los casos éstos se muestran bastante completos y suelen cumplir con la función a la que están destinados.


Foto Router WIFI ADSL Conceptronic  54Mbps

La sección de herramientas esta destinada a tareas secundarias de administración como puede ser la configuración de la clave de administrador, la activación del servicio de administración remota vía Web o Telnet; la configuración de la fecha, actualización de firmware o test del estado del sistema o ping a determinadas IPs.


Foto Router WIFI ADSL Conceptronic  54Mbps

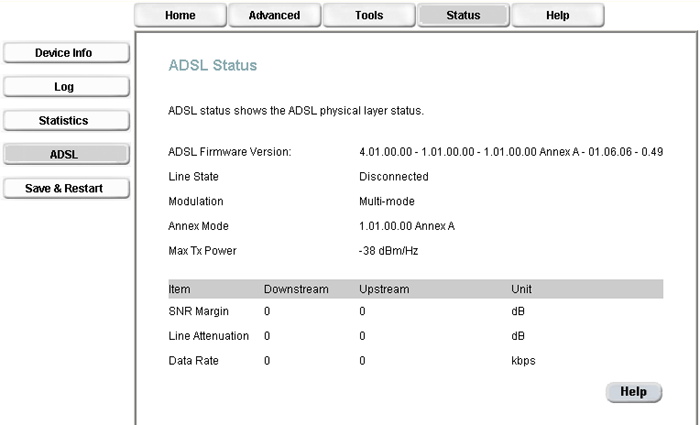

El apartado de status nos depara diferentes estadísticas respecto de la transmisión que estamos haciendo, el log de las diferentes conexiones hechas al router, información referente al dispositivo y el estado de la ADSL.


Foto Router WIFI ADSL Conceptronic  54Mbps

El router presenta una ayuda en línea que es bastante simple de usar y que nos da una explicación concisa de para lo que sirve un menú determinado, por supuesto siempre en inglés.



- Prueba 1: Facilidad de uso y configuración.

Para evaluar la facilidad de uso del dispositivo lo que haremos será cronometrar el tiempo que es necesario para tener funcionando la red, partiendo desde cero; es decir, desde el momento en que se saca de la caja hasta el momento en que ya tenemos comunicación completa al resto de los equipos de la red. Esta prueba se dividirá en dos partes:

-1ª Parte: Configuración de una red sencilla. Configuraremos una red sencilla, con las opciones mínimas funcionales, es decir, sin ningún tipo de seguridad. Esta prueba esta pensada para aquellos que en un momento determinado necesitan una red simple y funcional, por razones de necesidad y que a posteriori configuraran la red para que sea segura, pero necesitan la red funcionando en un corto lapso de tiempo.

-2ª Parte: Configuración de una red segura. En esta parte de la prueba lo que haremos será configurar la red de forma que sea totalmente segura, para ello configuraremos alguno de los algoritmos de encriptación que suelen permitir las redes inalámbricas (WEP o WPA), si el dispositivo lo permite activaremos algún tipo de limitación a la conexión de equipos a este.

Prueba

Tiempo

- 1ª Parte - 3min 11seg
- 2ª Parte - 2min 49seg (configuración mediante asistente)

- 5min 45seg (configuración manual)

El router de conceptronic viene configurado como servidor DHCP, lo cual es bastante usual en un dispositivo de este tipo, lo que no es nada usual es el rango de direcciones IPs las cuales asigna a los dispositivos que se conectan a el, ya que usa una IP 10.0.0.x con mascara 255.0.0.0, lo cual no es nada usual puesto que este tipo de direcciones se reservan para entidades oficiales como países y estados, aunque lógicamente no afecta en nada al encontrarse estas direcciones dentro de nuestra propia red privada, ya que para Internet nosotros tendremos la IP que nos asigne nuestro proveedor de servicios, simplemente encontramos extraño el uso de estas direcciones. Como ventaja tiene que si desactivamos el DHCP, si alguien intenta conectarse a nuestra red le costara bastante imaginarse que nuestra LAN tiene una dirección IP como esta.

En la configuración manual hemos completado la configuración del router después de la realizada con el asistente, es decir hemos comprobado toda la configuración existente y hemos conferido seguridad a nuestra red, en el caso de la red inalámbrica hemos desactivado el DHCP, para que nadie se conecte a nuestra red y reciba IP de forma automática y hemos configurado clave WEP de 128 bits, para dar seguridad a nuestra red. Aparte hemos configurado otra serie de parámetros secundarios como pueda ser la fecha y hora, SSID, etc..

- Prueba 2: Seguridad y funcionalidad.

El proceso de configuración sin ser demasiado complejo si puede llegar a ser ligeramente lioso, ya que en una misma cosa, por ejemplo la configuración inalámbrica, se puede configurar en apartados diferentes y de diferentes opciones, con lo cual hemos de navegar por los menús hasta encontrar la opción que buscamos, además se encuentran en apartados diferentes, lo cual lleva un poco a confusión. Olvidada la pequeña cuestión de la desorganización de los menús, éstos se muestran muy completos y con una gran cantidad de opciones a configurar, algunas de ellas es francamente inusual de encontrar en un dispositivo que pertenece a la gama en la cual nos encontramos, además permite una serie de opciones de seguridad como pueden ser las listas de acceso que hasta el momento sólo habíamos visto en sistemas de un precio mucho más alto y destinados a un sector mucho más profesional, aunque hemos de aclarar, para aquellos que estén mucho más metidos en el mundo de las redes que las listas que permite crear este dispositivo la verdad es que son bastante simples, cumplen su cometido dentro del sector al que están destinadas pero no pueden competir con las que se pueden crear con dispositivos más caros, pero es de agradecer permitir la creación de dichas listas. Permite una gran cantidad de opciones de seguridad como son listas de acceso, filtros de acceso, NAT, firewall, seguridad WEP, WPA, etc, etc.. Sin ser un dispositivo profesional es perfectamente aplicable en redes de tamaño medio tanto como router que da salida a Internet como router para enrutar entre las diferentes subredes que podamos tener en una empresa.

- Prueba 3: Rendimiento.

Para el test de rendimiento del dispositivo vamos a usar a usar una utilidad llamada QCheck, que nos permite evaluar varios parámetros relacionados con una red, así podemos evaluar el tiempo de respuesta que tenemos entre dos equipos, el ancho de banda real que conseguimos en la comunicación entre dos equipo, etc.. Para nuestras pruebas vamos a realizar tres pruebas principales:

-Prueba 1: Medición de tiempo de respuesta en tres modos adhoc 11Mb, infraestructura 11Mb e infraestructura 54Mb. Los datos configurados serán para 10 iteraciones con paquetes de 1000 bytes cada uno.

-Prueba 2: Mediremos el ancho de banda en los tres modos antes mencionados. Se usaran paquetes de datos de 1000 Kbytes.

Se correrán todas las pruebas 5 veces y se tomara el peor valor, para reflejar las peores condiciones en las que podemos transmitir. Se mandaran siempre paquetes TCP, que al necesitar conformación reflejaran un comportamiento más real de la red, ya que casi siempre en condiciones reales se manda en TCP.

Las pruebas se harán en tres condiciones de medios diferentes:

- Wifi-Wifi
- Cable-Wifi
- Cable-Cable

Foto Router WIFI ADSL Conceptronic  54Mbps

El rendimiento del router es bastante bueno, los tiempos de respuesta en cable es el normal de cualquier sistema basado en cable; los tiempos entre cable y wifi acusan una diferencia realmente notable al pasar de 11 a 54Mb; pero donde realmente nos ha llamado la atención es en los tiempos entre wifi y wifi, ya que normalmente la diferencia entre ambos modos suele ser más acusado, los tiempos en 11Mb suelen ser mucho más altos de lo que nos hemos encontrado en este router, lo cual es un dato destacable ya que se hace eco de la optimización tanto del hardware como del software incluido en el router.


Foto Router WIFI ADSL Conceptronic  54Mbps

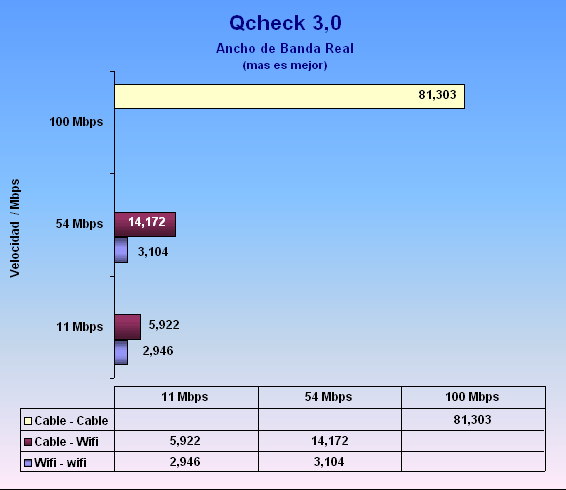

El rendimiento del router en cuanto a ancho de banda real que presenta a la hora de transmitir datos esta dentro de los márgenes normales, realmente es un rendimiento que no destaca por nada en particular, la diferencia entre 11 y 54Mb es el que encontramos normalmente, siendo ligeramente superior en wifi-wifi siempre a 54Mb, pero como pasa en la mayoría de los casos la diferencia no es notable en ningún momento.


Conclusión:

Nos gusta Puede mejorar
Económico. Menús mejor ordenados
Configuración de la conexión a Internet sencilla
Completas opciones de filtrado.
Opción de colocarlo de forma vertical.

Conceptronic presenta un producto que sigue su línea habitual de productos simples y eficientes a un precio muy ajustado en comparación con productos de la competencia. Sigue el diseño general de los producto de Conceptronic, el cual es estéticamente muy elegante y como le ocurre a muchos de los productos de su gama permite ponerlo de forma vertical, algo que parece ser un sello de casa de la marca, puesto que lo hemos visto en muchos de sus productos.

A destacar la facilidad de la configuración de la conexión a Internet, tanto mediante asistente como mediante configuración manual y las completas opciones de filtrado. Como contrapunto nos ha dejado un amargo sabor de boca el extraño orden conferido por el fabricante a los menús de configuración. Un producto recomendado para aquellos que buscan un buen router a un precio muy ajustado.



Producto cedido por Instant Byte

Ir a la página de Ciudad Wireless



Producto / EnlacePrecio aprox.  (06/10/2005)
Conceptronic Wireless 54Mbps ADSL Router 74.36€ (IVA inc.)
