Ventilador Antec LED 120mm
| · Análisis: | Uplink | · Fotos y montaje: | |
| · Publicado por: | · Fecha: | 12/03/2005 |
Producto cedido por Antec
Hoy en día se le da una gran importancia a la ventilación de cajas, y se suelen ver en el mercado cajas con huecos para ventiladores de 120mm y algunas incluso lo adjuntan. Generalmente este tipo de caja, trae consigo ventiladores que son silenciosos, pero el caudal no es todo con lo que podríamos desear, muchos incluso no pasan de 30 cfm (por poner un ejemplo), pero claro, si una caja ya de por si trae un ventilador con mayor movimiento de aire y ruidoso, seguro que más de uno lo acabaría quitando. Con que la solución para los usuarios con cajas con posibilidad de colocar ventiladores de 120mm y tener un buen caudal de aire, es adquirir por separado unos ventiladores que se ajuste más a sus necesidades. Como nota decimos que estos ventiladores también pueden ser usados para refrigerar los radiadores de nuestra refrigeración líquida. Procedemos a su análisis.
Especificaciones:
| Dimensiones | 120 x 120 x 25.4 mm |
| Peso | 145 g |
| Velocidad de giro | 2000 rpm |
| Caudal | 79 cfm |
| Sonoridad | 29.8 dBA |
Presentación y vista en detalle:
 |  |

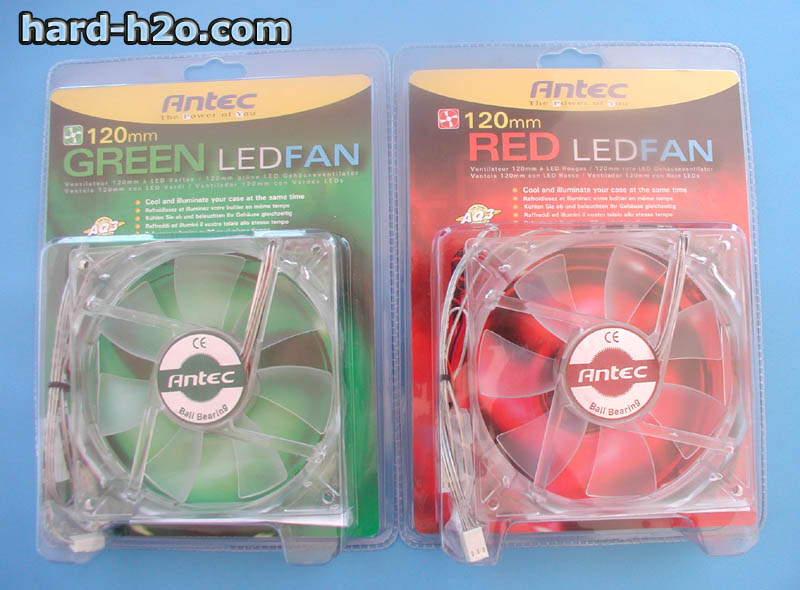

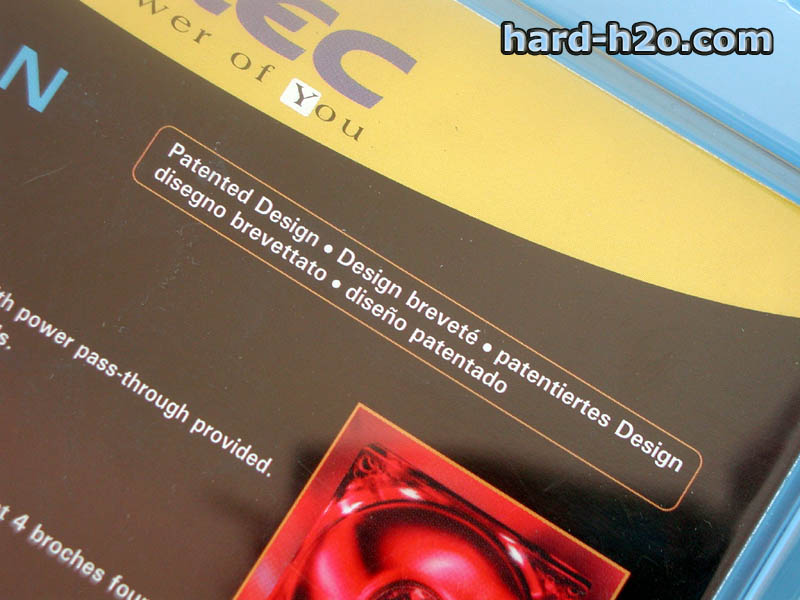

| Los ventiladores se venden por separado en un blister en el que podemos ver su interior. En el se nos informa del modelo, y las características con las que cuenta el ventilador. | El diseño de ventiladores con LEDs, es una idea patentada por Antec. |
 |  |

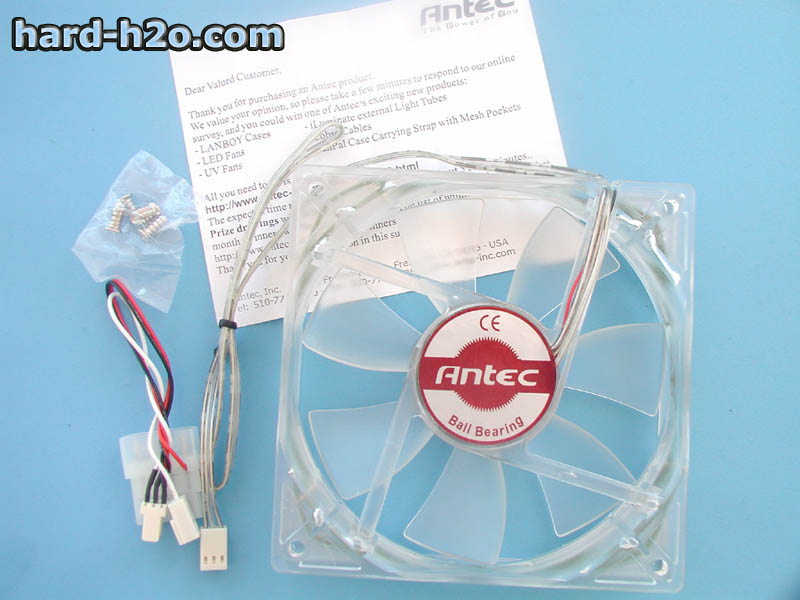

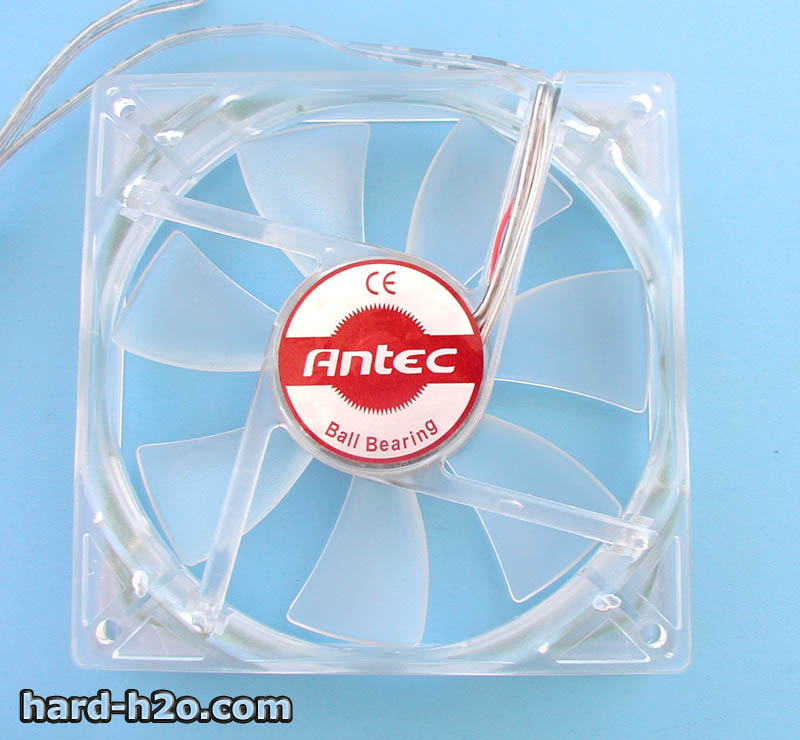

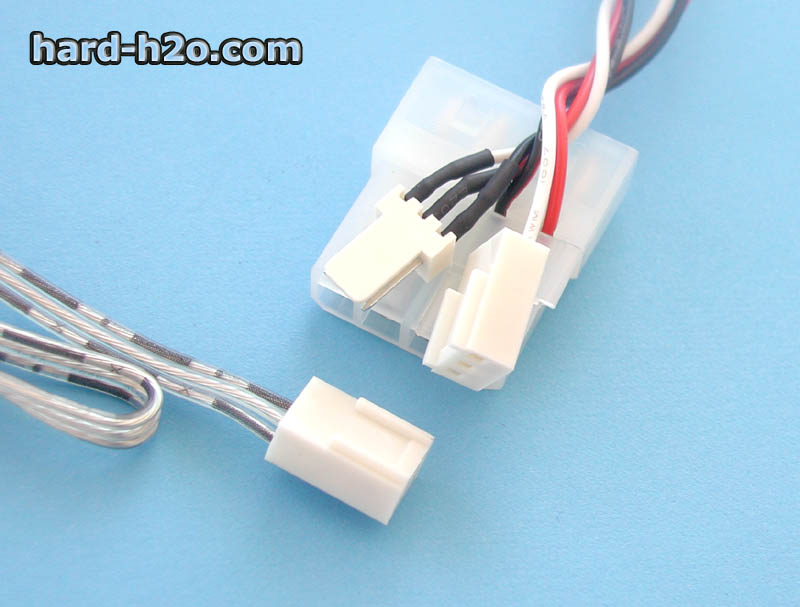

| Este es el ventilador de LEDs rojos, en el blister podemos encontrar un manual de instrucciones, un adaptador de molex de 3 a 4 pines y el ventilador. | Este cuenta con 7 aspas. Gracias a esto, su longitud, y a su velocidad de giro, se puede conseguir un caudal de aire de 79 cfm. |
 |  |

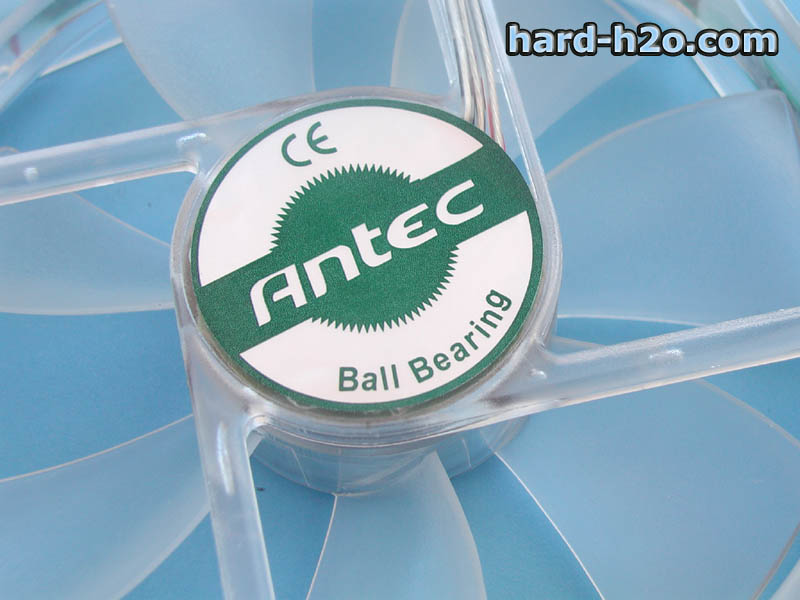

| Este es el ventilador de LEDs verdes. A simple ojo no podríamos distinguir el modelo de LEDs rojos frente al de LEDs verdes: ambos son de plástico . | Como indica en la foto, el sistema de giro del ventilador es de rodamiento de bola. |
 |  |

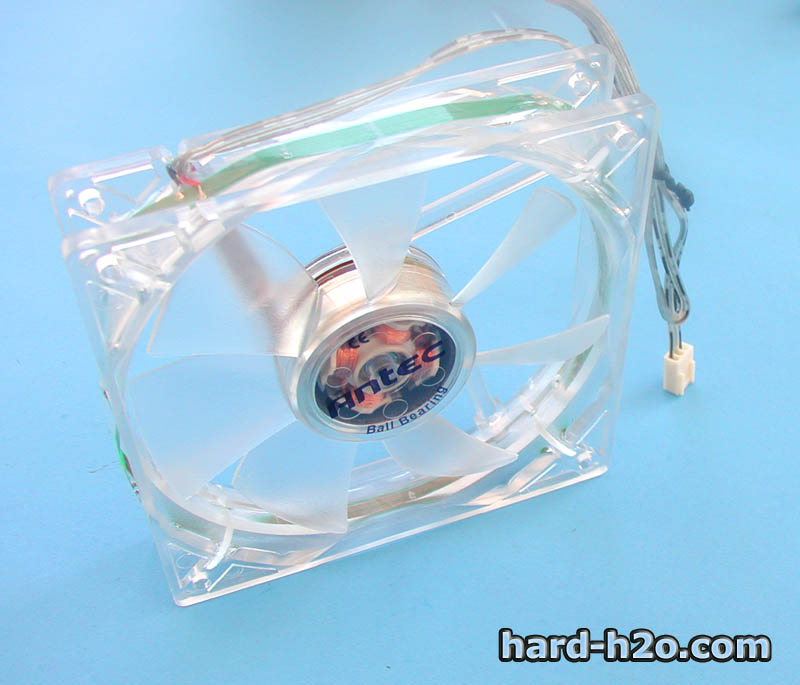

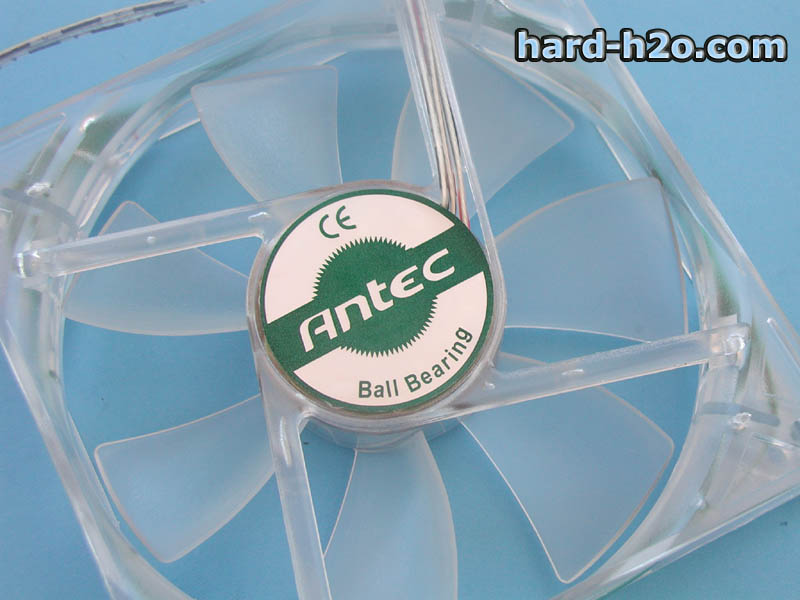

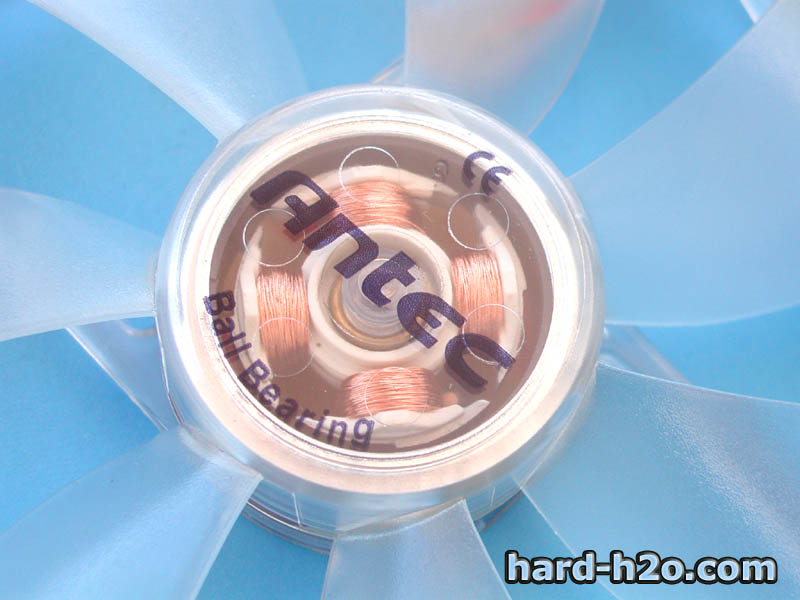

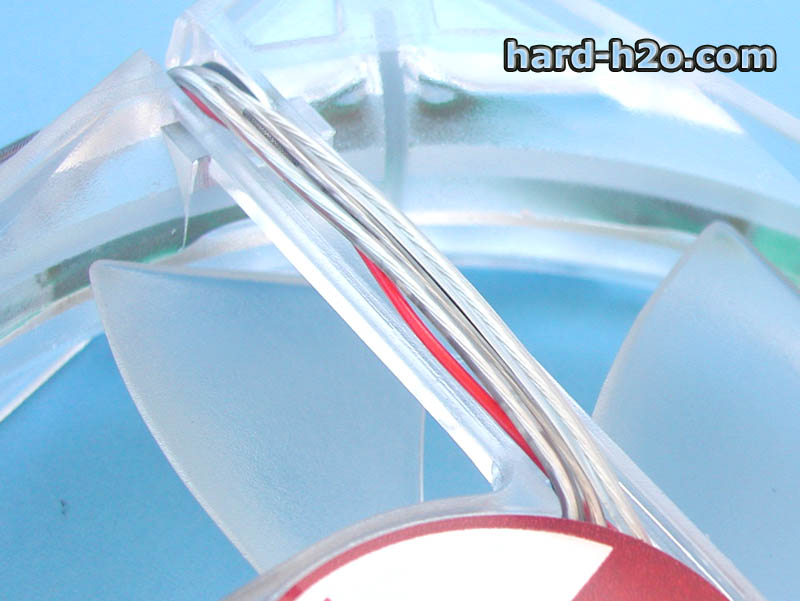

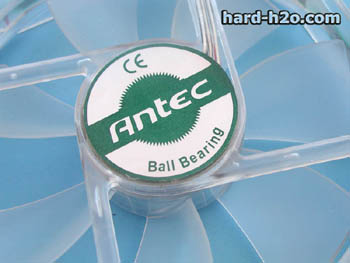

| Las aspas (incluido su centro) son translúcidos casi transparentes, dejando ver lo que hay bajo ellas. | Los cables que alimentan al ventilador están perfectamente recogidos. |
 |  |
| Estos ventiladores son ideales para una ventana lateral o alguna parte que detrás tenga hardware, ya que son transparentes y dan un toque muy bueno a los componentes que se ven detrás. | Gracias a estos dos cables soldados a la cinta, podemos iluminar el ventilador. |
 |  |

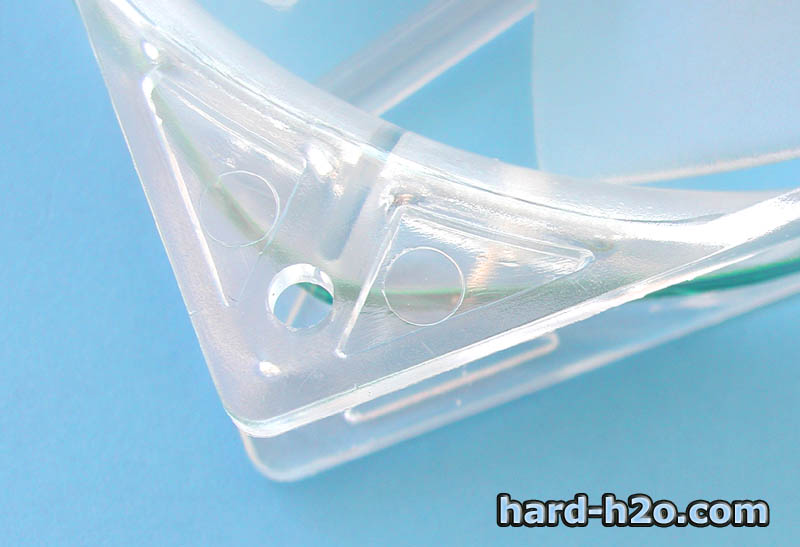

| Para la sujeción, el ventilador presenta 4 orificios (uno en cada esquina), para fijarlo, tendremos que ejercer un poco de presión con los tornillos que se adjuntan, para así hacerle la rosca. | Es todo un detalle que el ventilador traiga consigo un adaptador de molex de 3 a 4 pines, y no por ello podemos perder la función de saber la velocidad de giro del ventilador. |
 |  |

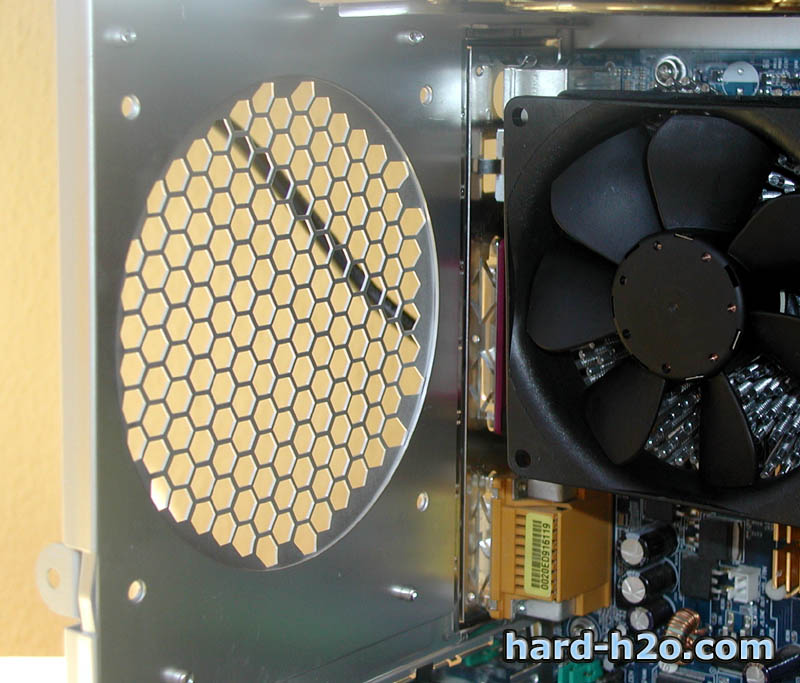

| Este ventilador de 120mm puede venir muy bien colocado en una caja como extractor de aire, o incluso puede ser colocado sobre un radiador de nuestra refrigeración líquida. En este caso, lo pondremos como extractor de aire de caja. | Colocamos los 4 tornillos, ejerciendo cierta presión para crear la rosca sobre el plástico del ventilador... |
 |

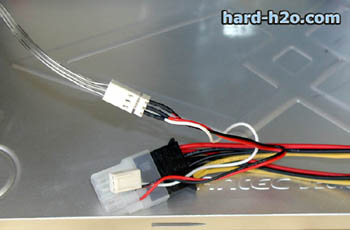

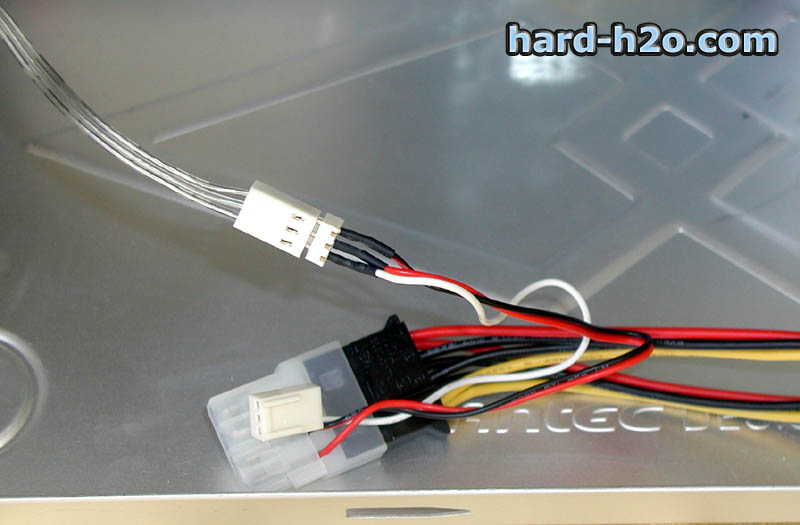

| ...conectamos el molex de3 pines a la fuente, a través del adaptador. Vemos que un molex de 3 pines no está conectado. Con el conectado a la placa base, o a un rehobus, podremos tener controlado la velocidad de giro del ventilador |
 |  |
| La iluminación de los ventiladores es perfecta. | podemos ver con claridad el haz de luz que ilumina los ventiladores por completo. |
 |  |

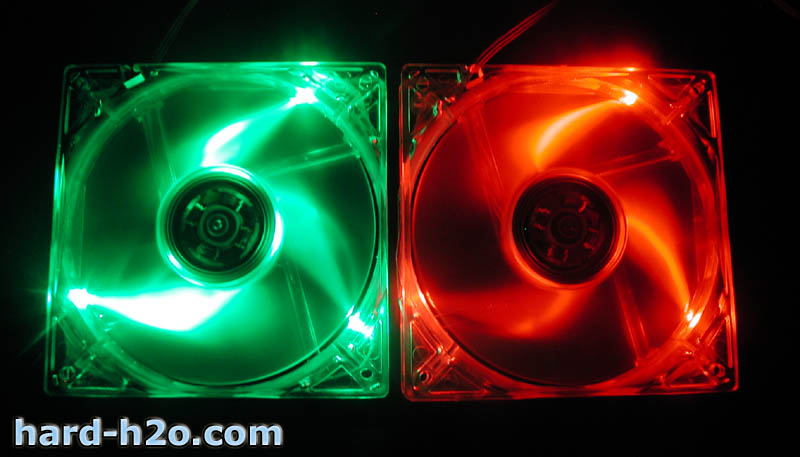

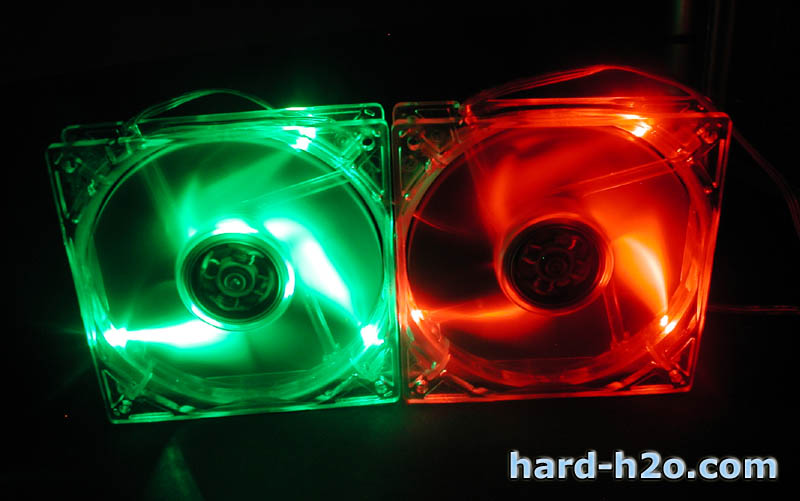

| Observamos con detenimiento la luminosidad de cada uno... | ...y podemos apreciar como los LEDs verdes tienen algo más de intensidad que los rojos. |
 |  |

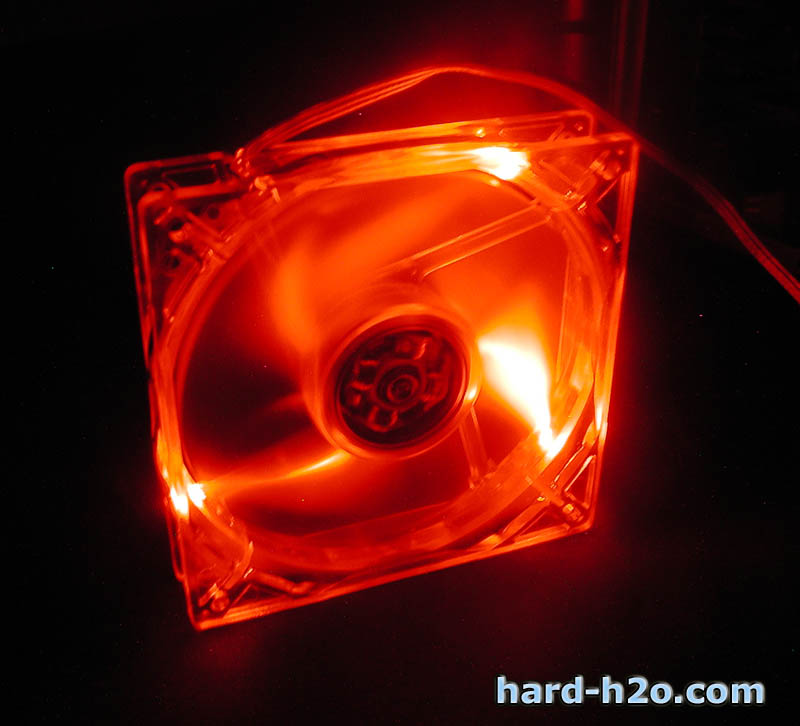

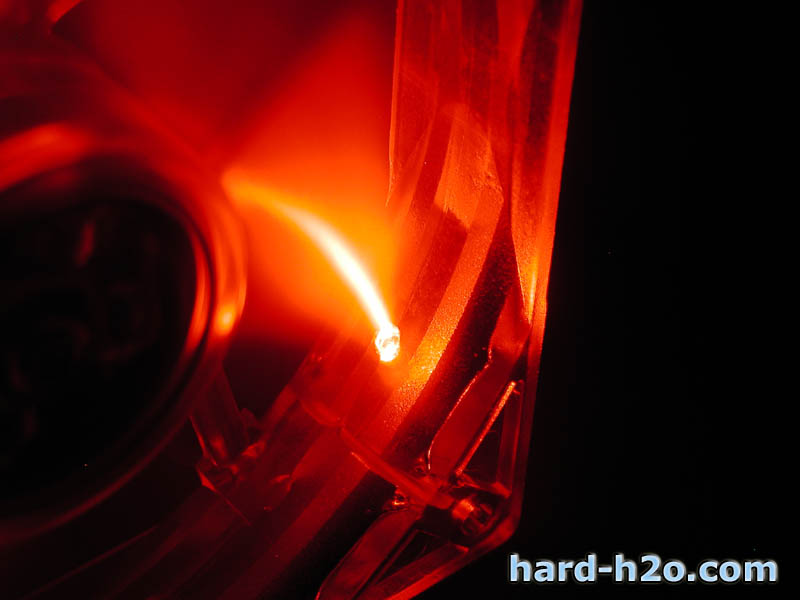

| Primer plano de uno de los LEDs en acción. Podemos ver la gran luminosidad que tiene. | A simple luz del día no podremos apreciar todo su efecto, aunque igualmente decoran nuestro mod. |
 |  |

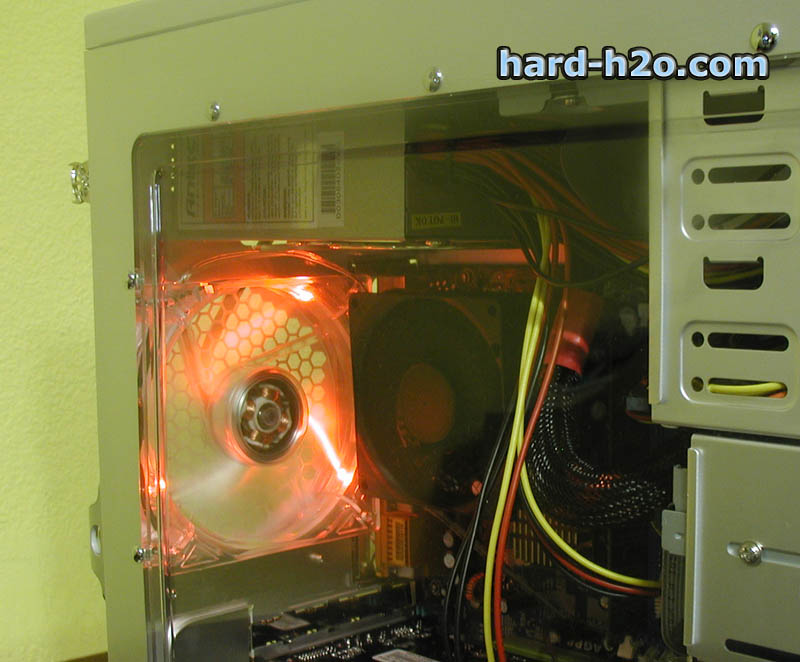

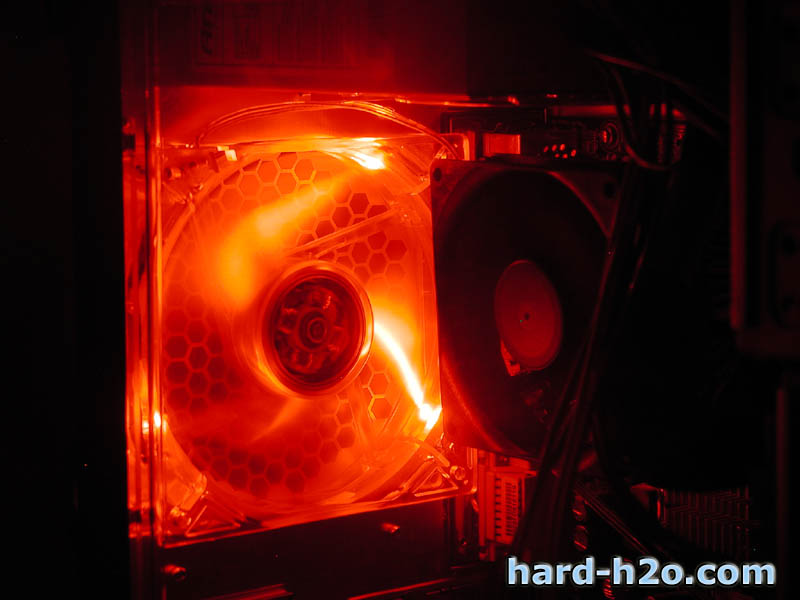

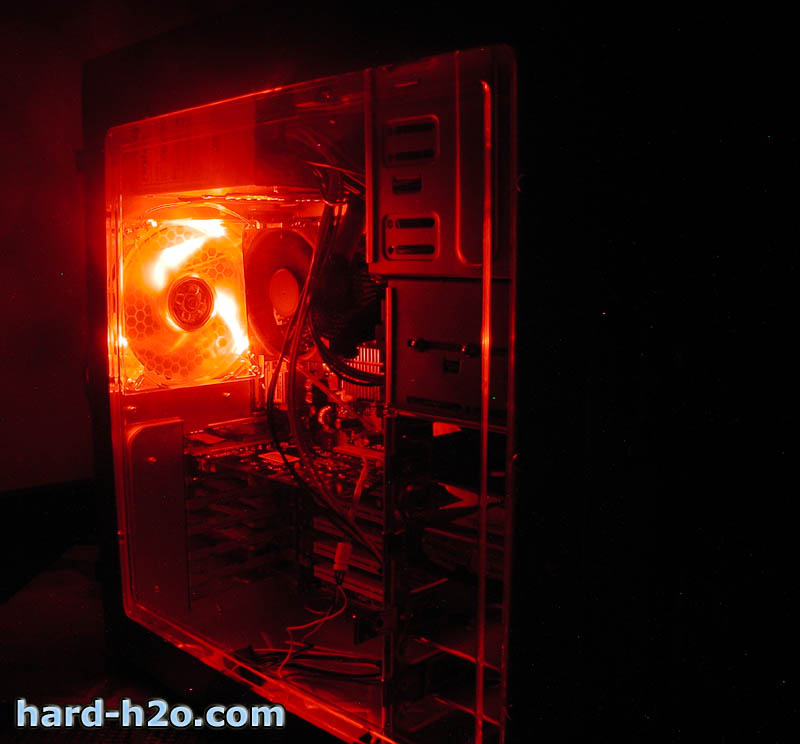

| ...pero en la oscuridad vemos su gran resplandor que es capaz de dar un colorido rojo a todo el interior de la caja. | El ruido que generan es aceptable, pero no podemos encuadrarlo en la categoría de "ventiladores silenciosos". |
 |  |

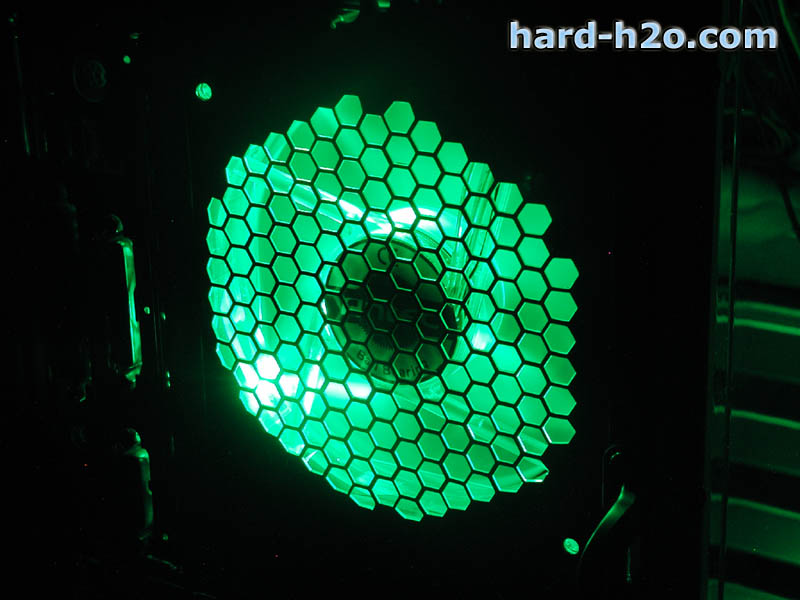

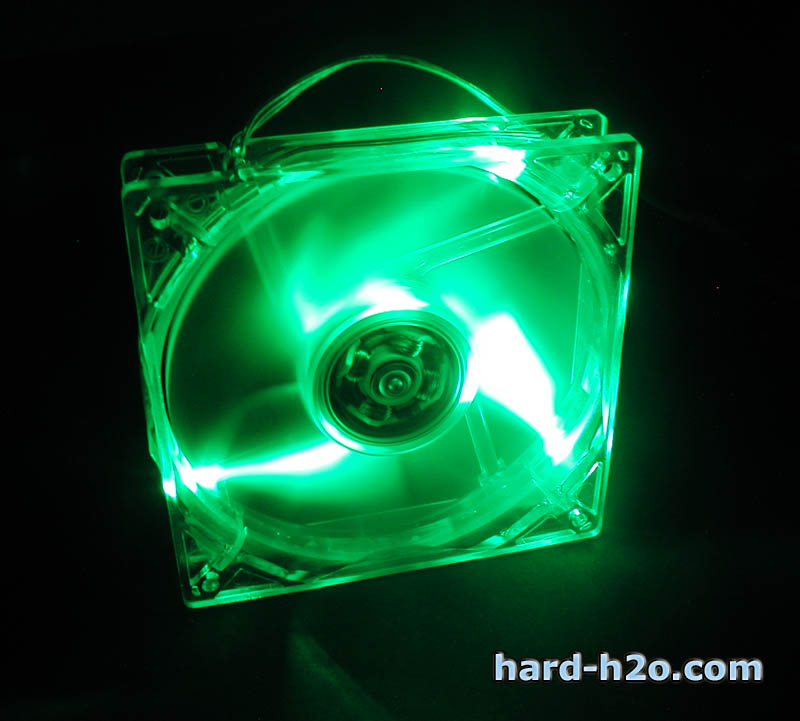

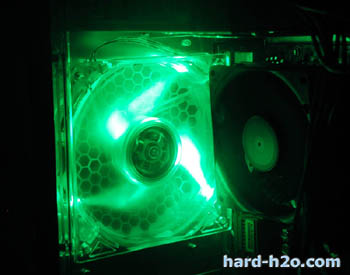

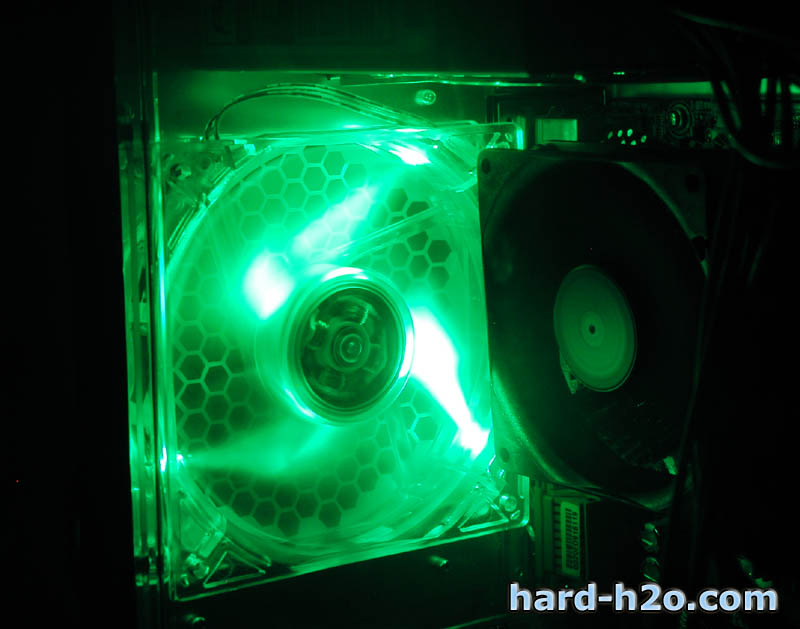

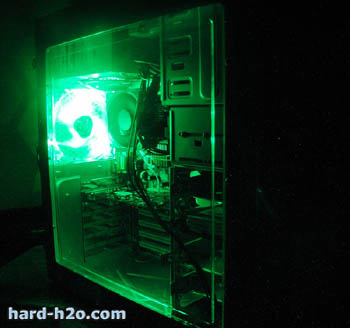

| El ventilador verde también es capaz de iluminarse a si mismo y al resto de la caja, además de crear un buen flujo de aire. | Los casi 80 CFM de este ventilador son más que suficientes para cualquier caja o radiador de de refrigeración líquida, recordemos además que siempre está la posibilidad de usarlos a menos voltaje, reduciendo el ruido, el caudal de aire y también la luminosidad. |
 |  |

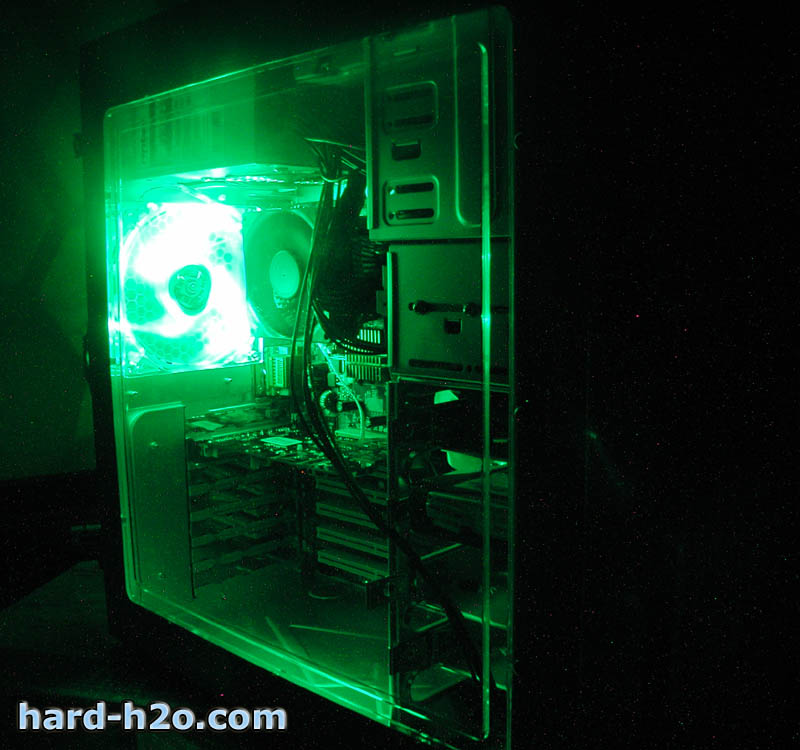

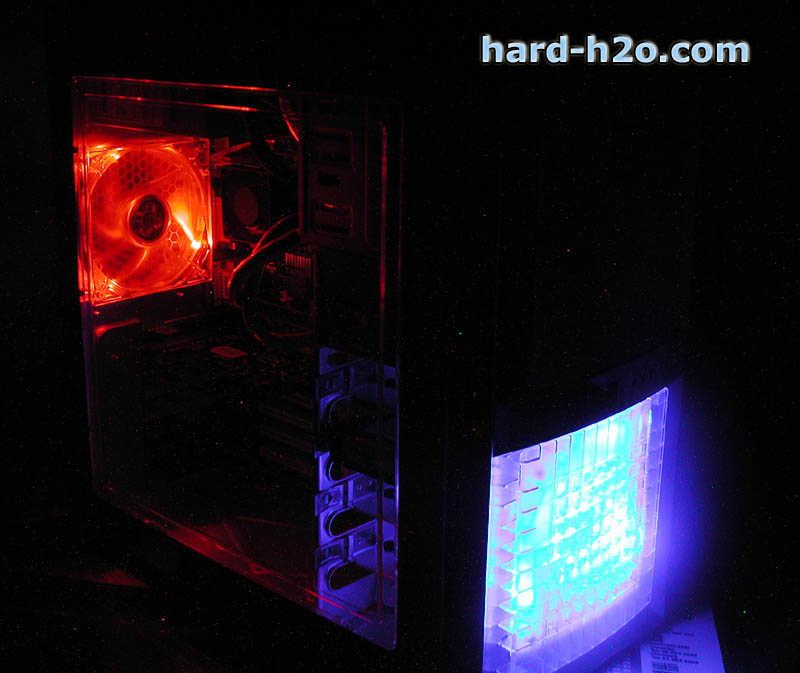

| Incluso visto por la parte de atrás, podemos gozar de su efecto. Todas las caras de nuestro mod han de estar cuidadas. | Este es el efecto conjunto en la caja |
Conclusión:
| Nos gusta | Puede mejorar |

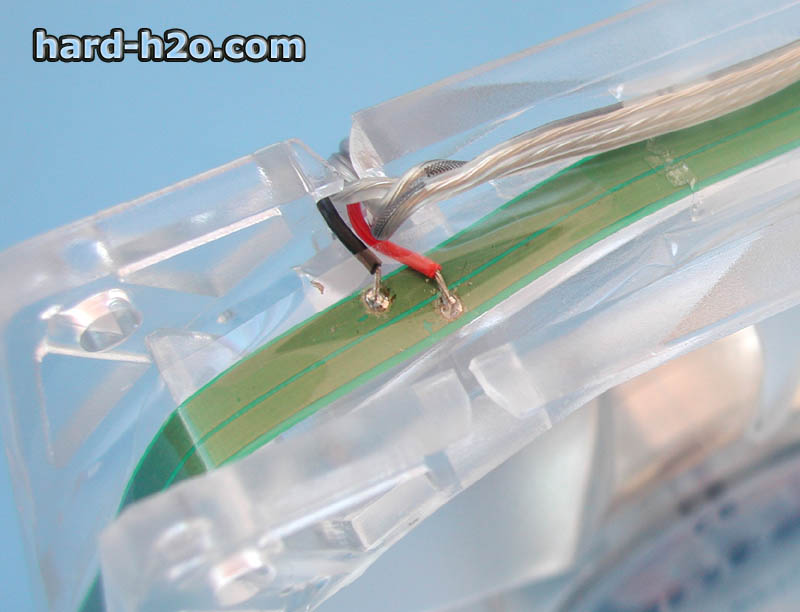

| Iluminación muy potente. | La banda que lleva la corriente a los LEDs se ve demasiado. |
| Buen caudal de aire con una sonoridad moderada. | |
| Adaptador de 3 a 4 pines sin perder el sensor de rpm. |
Con este ventilador podremos tener nuestra caja bien ventilada, sin que por ello se quejen nuestros oídos; y sobre todo tendremos unos ventiladores que destacarán dentro de nuestro mod por su potente iluminación a la vez que aportan color al resto de los componentes que los rodean.
Producto cedido por Antec
Ir al índice general de reviews
| Análisis: | Uplink |
| Fotos y montaje: | Franzol |
| Publicado por: | Franzol |
| Fecha: | 14/09/2004 |
Producto cedido por Antec
Cada vez los usuarios exigen más prestaciones a sus ordenadores, pero ya no solo a nivel técnico sino también a nivel estético. Por lo que para satisfacer esta demanda de cajas de diseño, Antec nos presenta su caja Antec Super LanBoy. De todos es conocida la marca Antec por su diverso catalogo y todo ello de muy buena calidad, como sus fuentes de alimentación, por su patente de ventiladores con led, etc.
Su reducido tamaño, su gran ligereza, el asa de trasnporte y su espacio para discos duros hacen que esta caja sea ideal para llevarla a LAN partys
Especificaciones de la caja:
| Dimensiones: | 420 x 434 x 208 |
| Ventiladores: | 2 x 120x120x25 |
| Bahías: | 3 x 5.25", 6 x 3.5" (2 externas, 4 internas) |
| Peso: | 7 Kg |
| Formato: | Standard ATX |
| Ranuras: | 7 ranuras de expansión |
| Extras: | Sistema de sujeción de discos duros Cajón frontal |
Exterior:
 |  |
| Nuestra Super LanBoy nos llega en una caja donde podemos ver una imagen de la torre. Cabe citar que viene muy bien protegida para evitar que sufra posibles golpes. | Al dorso nos muestran donde se encuentran las diferentes bahías, nos dice que no adjunta fuente de alimentación aconsejándonos usar una fuente de la gama TruePower, y nos cita las conexiones frontales que ofrece, entre otras cosas. |
 |  |
| Como podemos ver el diseño es muy elegante. Está fabricada en aluminio lo que hace que la caja sea ligera. | La ventana lateral viene protegida por una envoltura, que la protege de posibles golpes y arañazos. Gracias a todo esto podemos asegurarnos que si pedimos la caja por ejemplo en una tienda On-line nos llegará en perfecta condiciones. |
 |  |
| Aquí os mostramos todo lo que adjunta consigo la caja: La torre en si, un ventilador de 12cm para colocar en la parte trasera, un conversor de molex de 3 a 4 pines, tornillos suficientes para montar la placa, lectores, etc, una asa con la que podremos desplazar de forma más cómoda la torre, y un manual de instrucciones. | Vista lateral donde podemos ver el interior de la caja. Es sencilla pero a la vez elegante. Los remaches que unen la ventana al lateral están muy bien terminados. |
 |  |
| En la zona frontal tenemos la posibilidad de tener otro ventilador de 12cm, que ya viene incluido. Gracias a este y al ventilador trasero nuestra caja tendrá un buen flujo de aire, todo un detalle por parte de Antec. | La rejilla azul del ventilador es muy atractiva, y el brillo del panel frontal destaca sobre el resto de la torre. |
 |  |
| La estética del otro lado es sencilla y muy bien terminada; podemos ver la pieza de la que tiraremos para quitar el lateral de la caja. | Vista trasera, donde vemos la hueco donde irá colocada la fuente de alimentación, un hueco para un ventilador de 120mm (que adjunta la caja), una chapita por donde veremos las conexiones de la placa, y las bahías de expansión. |
 |  |
| Podemos ver que desde la ventana tenemos una visión casi completa del interior de la torre. Con esto nuestras posibilidades de iluminación interna de la caja son casi infinitas. | La torre está fabricada casi en su totalidad en aluminio, el frontal está echo de plástico y la ventana lateral es de metacrilato. Su peso la hacen una compañera ideal para las partys informáticas. |
 |  |
| Una puerta protege los lectores, grabadoras y/o disqueteras. Comentamos que si deseamos colocar un rebhous lo mas seguro es que la puerta choque con el, puesto que el espacio de holgura entre las bahías y la puerta es muy reducido. | Tras abrir la puerta nos encontramos con las bahías externas. En la parte derecha podemos ver en relieve el anagrama de Antec, y justo debajo un cajón. |
 |  |
| Un detalle que nos llamó la atención fue que la torre posee en el frontal un cajón, donde por ejemplo podemos guardar memorias de nuestra cámara digital. | De izquierda a derecha: pulsador de "reset", entrada jack de micrófono, salida jack de audio estéreo, 2 conexiones USB 2.0, LEDs de encendido, uso de HD y botón de encendido. |
 |  |
| Como podemos ver todo encaja perfectamente, sin tener ningún pico que sobresalga. Los cantos están perfectamente redondeados. | El metacrilato presenta un tallado que da un toque elegante a la caja. Éste va sujetado al aluminio por unos tornillos de cabeza redondeada. |
 |  |
| Gracias a esta asa, podemos sacar fácilmente los laterales de la torre sin necesidad de dejar huellas. además podremos colocar un candado para impedir el acceso al interior. | Primer plano del hueco donde podemos colocar cualquier ventilador de 120mm, pero recordamos que Antec nos incluye uno. Gracias a la rejilla que trae incorporada en el chasis de la caja, no corremos ningún riesgo a que ningún objeto pueda entrar en el ventilador por la parte trasera, pero no afecta en exceso al flujo del aire. |
 |  |
| En este hueco podemos colocar cualquier fuente ATX. El fabricante recomienda usar una fuente Antec de la gama TruePower. | Todas nuestras tarjetas de expansión, como tarjetas gráficas, tarjetas de TV, etc...van sujetadas por tornillos. |
 |  |
| Un detalle por parte de Antec es incluir una "esponjita" arriba de donde iría la fuente para evitar que esta pudiera arañar en la zona superior la caja generar vibración. | Los cables de "power on", "reset", USB y de sonido tienen la suficiente longitud como para que no nos cause ningún problema a la hora de conectarlo a la placa base. |
 |  |
| Como podemos ver la inclusión de 9 bahías pueden dar mucho de juego a la hora de montar dispositivos de lectura/grabación y de almacenamiento. | Aquí vemos las 4 bahías donde podemos poner nuestros discos duros. Estas bahías están colocados en un sitio estratégico por que gracias al ventilador de 120mm que tiene al lado mantendremos bien refrigerados nuestros discos duros. |
 |  |
| La sujeción de las bahías externas se realizan por tornillos. | El sistema de sujeción de las ranuras de 3.5" internas va sobre raíles. |
 |  |
| Gracias a la diversidad de agujeros con la que cuenta la caja, podremos colocar placas ATX de diferentes tamaño, sin que eso suponga un problema. El la zona posterior de los discos duros tenemos un buen espacio para esconder cables. | Aquí vemos el ventilador frontal que enfría nuestros discos duros y mete aire en la caja. Este ventilador cuenta con unos LEDs azules, que da una vista muy bonita al frontal. |
 |
| La caja se apoya sobre 4 patillas de goma que consiguen muy buena adherencia, lo que permite tener nuestra torre en un lugar sin el riesgo a que se desplace, además de que tampoco arañará la superficie sobre la que se asiente. Destacamos además el anagrama de Antec. |
Producto cedido por Antec
Producto cedido por Antec
Montaje
 |  |
| Comenzamos poniendo los tornillos que darán soporte a la placa base, recordamos que Antec nos incluye un buen pack de tornillería con todo lo necesario para montar nuestro PC | Recomendamos pinchar el procesador y la memoria ram a la placa base y colocar el disipador fuera de la caja. Tras colocar y atornillar la placa, colocamos la tarjeta gráfica, y tarjetas PCI (si lo necesitamos) |
 |  |
| Procedemos a montar un lector de DVD; quitamos la tapa de la bahía y lo introducimos. | Colocamos la disquetera. |
 |  |
| Tras colocar nuestras unidades en las bahías externas, las atornillamos para su correcta fijación, alineando los frontales con el resto de la caja. | Para montar el disco duro, no hay más que atornillarlo al rail (los tornillos están incluidos). Destacamos que esto se hace por la parte inferior y mediante unas gomas que evitarán la vibración. |
 |  |
| ...Ya tenemos nuestro disco duro atornillado, ahora solo queda introducirlo en su correspondiente bahía. | Empujamos ahora el disco en el rack hasta que haga "click" Ya tenemos nuestro disco duro colocado en nuestra torre, solo nos queda conectarlo a la placa base y a la fuente de alimentación. |
 |  |
| Vista frontal con las unidades colocadas. Como vemos el color negro queda muy bien con el color de la torre. | Procedemos a colocar la fuente, el sistema de sujeción es standard, con 4 tornillos quedará fijamente sujetada. Hemos colocado una fuente de alimentación de baja calidad, pero en breve usaremos una mejor. |
 |  |

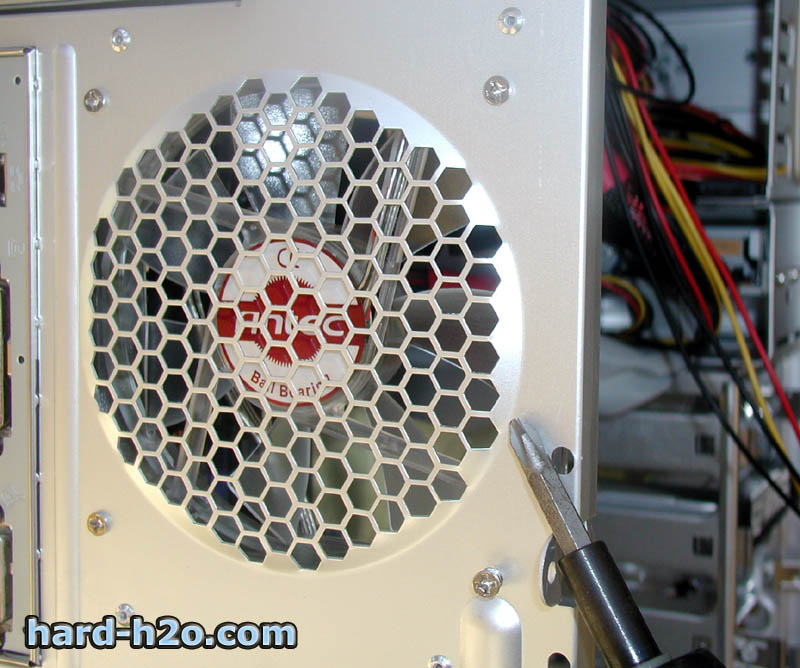

| Aconsejamos colocar el ventilador trasero de 12 cm sacando aire, así favorecerá la salida de aire caliente que genera el procesador. Esto se hace mediante unas piezas de goma que introducimos entre la chapa y los orificios. | Vemos como las piezas de goma sobresalen y sujetan el ventilador a la caja evitando las vibraciones. |
 |  |
| Ahora cortamos estas piezas dejando un pequeño trozo a la vista. | Para ir finalizando el montaje, colocamos los cables IDE y el cable de disquetera... |
 |  |
| ...los cables de reset, encendido, LED, USB, etc, todo según el manual de la placa. | ...y las conexiones molex para alimentar nuestros discos duros y lectores. |
 |  |
| Colocamos ahora la pegatina de antec que vienen en el paquete. | El espacio libre que nos sobra en el interior es pequeño, lo que nos dificulta colocar una refrigeración líquida con los componentes dentro de la caja. Hemos de pensar que objetivo de esta caja era hacerla cómoda y transportable. |
 |  |
| Vista lateral con el PC montado. El tamaño de la ventana permite ver casi toda la totalidad del interior de la caja. La estética de esta caja es impresionante, tiene un look elegante combinado con un punto modding que la hacen muy atractiva. | La visión de la caja es muy completa, en próximos reviews iremos añadiendo productos Antec a esta caja, mostrando así todas sus posibilidades. |
 |  |
| Detalle de la luminosidad del ventilador frontal, en la oscuridad el efecto es precioso. | Los frontales pueden estar tapados por la tapa, pero a la vista quedan también de maravilla de color negro. |
 |  |
| Ya sólo nos queda conectar la caja al resto de elementos que componen nuestro sistema | Transportar la caja es muy fácil y seguro gracias a su poco peso y la inestimable ayuda de este accesorio. Colocamos la caja entre las correas y cerramos los enganches. |
 |  |
| Ajustamos las cintas al máximo para que no se deslice. El mango de plástico y muy cómodo. | Ahora ya podemos llevarnos nuestra caja a cualquier lado como si se tratara de un maletín. |
Conclusión:
| Nos gusta | Puede mejorar |
| -Su diseño elegante en Aluminio | Interior poco espacioso |
| -Reducido peso. | |
| -Facilidad para transportarla | |
| -Visión muy completa del interior. | |
| -Buena ventilación | |
| -Calidad en los acabados. |
Antec Super Lanboy es sin duda una caja con un sensacional diseño, excelente acabado y que nos da grandes facilidades para trasladarla (sólo 7 kilos e incluye asa). Antec se preocupa por la ventilación de la caja incluyendo 2 ventiladores de 12 cm, que crean un flujo de aire óptimo en la caja sin generar apenas ruido. La elección del aluminio no solo mejora la disipación de la caja si no que logra que Antec Super Lanboy tenga un aspecto llamativo y elegante.
Producto cedido por Antec
