Presentación y vista en detalle:

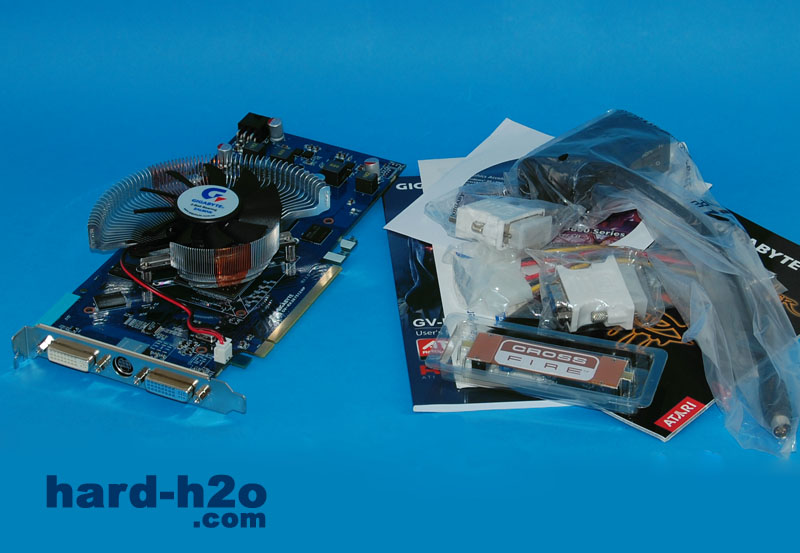

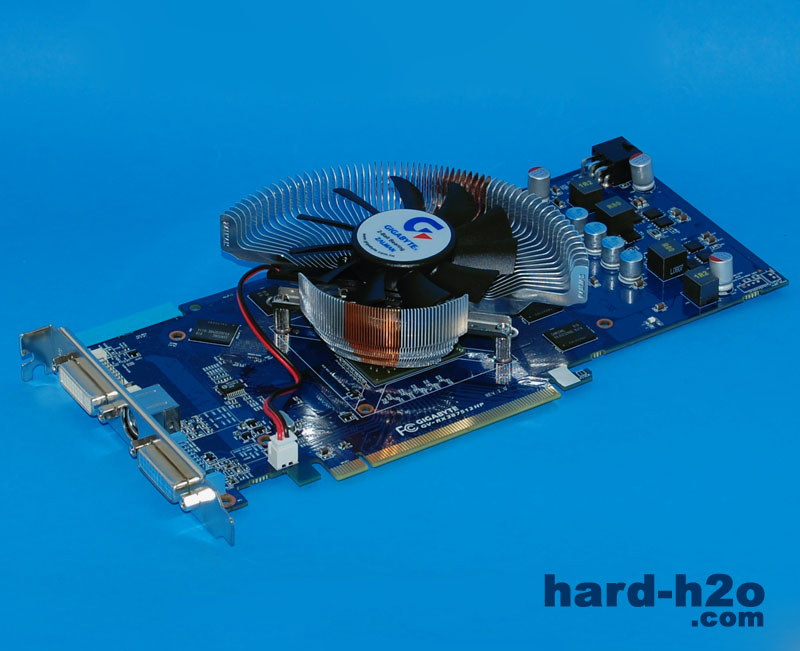

En la caja podemos ver claramente las principales características de la tarjeta, como el diseño "Ultra durable 2", el sistema de refrigeración Zalman o el juego "Neverwinter Nights 2". Entre todos los extras añadidos debemos en esta ocasión destacar el software para overclock "HUD", con el cual podremos modificar los parámetros de nuestra tarjeta de forma fácil e intuitiva. El contenido del paquete como viene siendo normal en las tarjetas de ATI es muy completo, incluyendo CD de Drivers en el cual se incluye el Software HUD, dos conectores DVI, un convertidor molex a PCI-Express, conversor HDMI, adaptador de video y el citado juego. Como ya nos anunciaba la caja, el disipador Zalman destaca sobre el resto de los componentes de la tarjeta, lo cual es sin duda una garantía a la hora de mantener en buenas condiciones térmicas el núcleo incluso trabajando bajo overclock. Esta tarjeta es perfecta para equipos para el salón que necesitan de todo el soporte HD, que no ocupen mucho y que tengan un ajustado consumo energético. Incluso para los amantes de los juegos que no quieran o puedan destinar una suma importante de dinero para la alta gama.

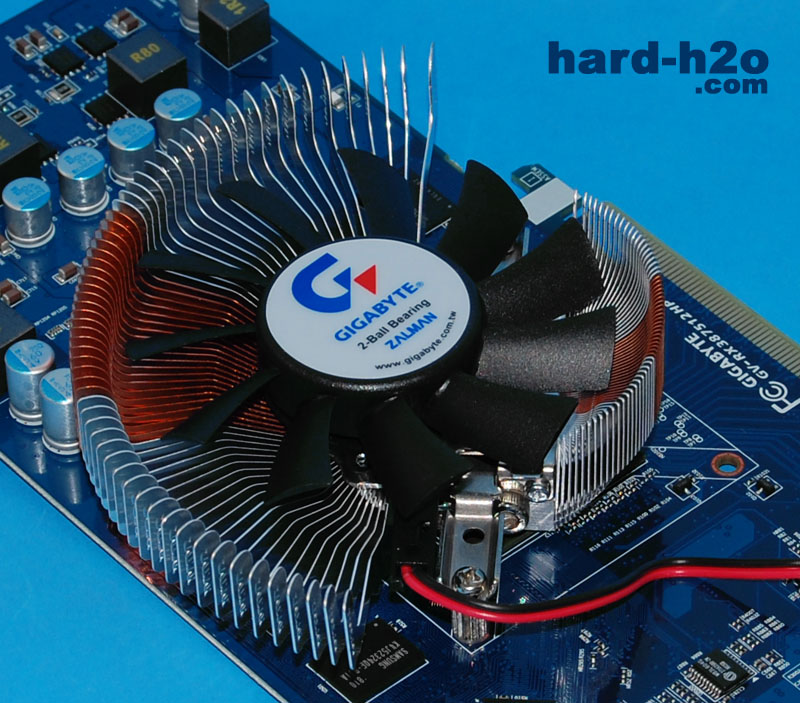

Desgraciadamente el sistema Zalman no cuenta con ningún tipo de control de revoluciones, siendo la velocidad de giro la misma en todo momento; pese a esto, tanto la temperatura del núcleo como el ruido emitido por el disipador han sido en todo momento sobresalientes. Para los que busquen un mayor control sobre el disipador bastará conectarlo a un frontal con control de ventiladores para así poder manejar a nuestro antojo según la carga de la tarjeta. Es curioso ver como una de las mayores virtudes de esta tarjeta es al mismo tiempo uno de sus mayores fallos, ya que si el núcleo está de sobra protegido por un Zalman, las memorias por el contrario están completamente desprovistas de disipador alguno. Algo realmente llamativo si tenemos en cuenta que esta versión se acompaña de un software para realizar overclocking, tanto a nivel memoria como a nivel núcleo.

Equipo de pruebas:

Pruebas realizadas:

Hemos corrido diferentes pruebas, tanto sintéticas como juegos, para tener una visión general del rendimiento; todos los tests se han realizado dos veces; la primera vez con las velocidades de memoria y núcleo por defecto y la segunda, con un overclock realizado desde el software "HUD", llegando a 1850 MHz las memorias y a 877 MHz el núcleo.

La ventilación de la caja consta de 2 ventiladores delanteros de 8 cm, uno lateral de las mismas dimensiones directo a la gráfica y otro trasero de 12 cm al máximo de sus revoluciones. La temperatura ambiente se ha mantenido constante a 24º C, y la de la tarjeta se ha tomado directamente con el programa "GPU-Z" en estado "idle" y también en estado "full", con los valores de fábrica y con el overclocking realizado.

En primer lugar vamos a ejecutar el software sintético para gráficas por excelencia, el 3DMark 2006 v1.10 de Futuremark; es capaz de sacar lo mejor y lo peor de cada una de las gráficas, por las pruebas tan duras a las que son sometidas. Al usar la versión básica gratuita, ésta nos permite un único test a 1280x1024, sin posibilidad de cambiar ninguna opción; aun así, será suficiente para probar la capacidad gráfica de ambas tarjetas. Cuanto mayor sea la puntuación, mejor resultado será.

A día de hoy va siendo normal que las tarjetas no encuentren ningún problema a la hora de manejar este bench, que tras el overclock encontramos una ligera mejora de rendimiento, aunque nada destacable

Entrando ya en el apartado de los juegos, comenzaremos por el F.E.A.R. v1.0.8, el cual fue revolucionario por su sistema de sombras suaves, su gran calidad en texturas y sus altos requerimientos, siendo uno de los primeros en necesitar 2 GB de RAM para poder jugar fluidamente y sin tirones. Para cada una de las pruebas se ha usado el propio test del juego, con todas las opciones gráficas al máximo y cambiando las calidades de los filtros AA y AF (las sombras suaves se desactivaron en todos los casos).

Este juego al igual que en 3Dmark06, no parece ya presentar problema alguno para la graficas de gama media-alta y podremos jugarlo en todo tipo de resoluciones y filtros; el overclock es prácticamente simbólico ya que los fps están mas limitado por el micro que por la grafica.

A continuación pasamos a probar Unreal Tournament 3 v1.1, el primero de la saga en usar el Unreal Engine 3, un fps puro y duro. Para analizar el rendimiento en este juego usamos el "UT3 bench tool", un software que nos permite escoger entre diferentes demos, calidades de filtros y número de bots, obteniendo una lista detallada de los FPS. El nivel escogido fue le "CTF-Core_bot", con 15 bots y diferentes resoluciones, alternando el nivel de detalles tanto de texturas como de nivel (de menor a mayor, es decir, del 1 al 5).

No hemos encontrado ningún pero al rendimiento de la grafica, con unos ratio de fps muy por encima de los 60 exigidos para jugar perfectamente, un margen muy de agradecer sobre todo para evitar las molestas bajadas de fps y tirones en momentos de mucha carga grafica, por ejemplo cuando jugamos en red.

Para terminar con la cadena de pruebas usamos el juego con mayor requerimiento de máquina del momento, Crysis v1.1; un juego que usa el motor CryENGINE 2, el cual alcanza su máxima potencia bajo DirectX 10. Una vez más usamos un software de terceros para realizar el test, el "Crysis Benchmarking Tool 1.05", con la demo "Assault_Harbor" con tres niveles de calidad distintos (bajo, medio y alto) y tres filtros AA.

Conclusión:

Nos gusta	Puede mejorar
Sistema efectivo y silencioso de refrigeración	Controlador de RPM y disipadores en las memorias
Ocupa una única bahía
Gran cantidad de extras
Facilidad para hacer overclocking

Gracias a que el mercado gráfico no deja de ser cambiante, muchos usuarios se pueden beneficiar de contar con tarjetas perfectas para sus necesidades a un precio muy competitivo. Ver video en alta definición sin tener que usar la CPU o incluso jugar a los últimos juegos a resoluciones no muy altas es posible con esta HD 3870. Su refrigeración es notable aunque podría ser excelente si las memorias incorporaran un sistema pasivo.

Unos buenos extras, buen rendimiento y la calidad final del sistema de ventilación hacen a esta Gigabyte más que apetecible para aquellos que no deseen gastar tanto.

Producto cedido por Gigabyte

Producto / Enlace	Precio (11/09/2008)
Tarjeta gráfica ATI Gigabyte HD 3870	115 € (IVA inc.)
