Tema: Proyecto c-black

08/01/2009, 15:42

Hola a todos, soy nuevo en este foro y aqui otro de mis proyectos, se trata de una Caja Lian-Li Armorsuit PC-P80 con refrigeracion liquida y algo de neumatica.

Patrocina:

Idea:

Aqui algunos de los componentes:
La caja.

El compresor a 12vdc. Trabaja hasta una presion maxima de 8 bares, bastante para ser pequeño, tiene 11,5cm de ancho, 13,7cm de alto y 18,5cm de largo

08/01/2009, 17:28

tiene buena pinta seguire este proyecto muy de cerca...

saludos!!!

08/01/2009, 18:05

opino igual que nelson208, muy buen material
tienes ya alguna idea de lo k le vas a hacer?
salu2

09/01/2009, 11:14

Utilizare este controlador para los ventiladores el Zalman ZM-MFC1

10/01/2009, 15:22

tio me encanta, espero ver resultados pronto, ya quiero ver esa carcasa abriendose,xd
la lian-li es una pc-80 o 60??
saludos

10/01/2009, 21:57

Iniciado por grevius

tio me encanta, espero ver resultados pronto, ya quiero ver esa carcasa abriendose,xd
la lian-li es una pc-80 o 60??
saludos

Hola.
Es una PC-80
Tambien utilizare un optimus mini three

10/01/2009, 23:09

Iniciado por MAMM

Estes es el optimus mini three

que es esto?? el optimus mini three, es la primera vez k lo veo

10/01/2009, 23:12

El optimus son tres botones con pantallas oled y puedes personalizar las pantallitas, yo las usare para ver el estado de la ram y el cpu

11/01/2009, 00:07

Suscripto para no perderme detalle de este trabajo.
Se presenta muy interesante.

Saludos

12/01/2009, 13:58

Hola.
Bueno, he preparado la pieza que va en el lateral izquierdo de las bahias.

Esta es la idea.

Estas son las dos piezas ya cortadas. Una es de metacrilato rojo traslucido y la otra de alumino pintado de negro mate.

13/01/2009, 20:26

Hola.
Este sera el lubricador que utilizare para el sistema neumatico.

14/01/2009, 00:40

Muy interesante, a la espera de mas avances.
Saludos.

16/01/2009, 14:03

Hola.
Aqui la valvula de descarga, esta sirve para vaciar el circuito neumatico.

18/01/2009, 17:11

Estoy a la espera de un poco de tiempo para proseguir.

19/01/2009, 15:10

Hola.
Aqui otro de los componestes.
La valvula de escape, por si llega haber sobrepresion. Su regulacion es de 0,3 a 10 bares de presion

21/01/2009, 00:56

Que jaleo que tienes ¡¡ jeje
A la espera estoy de ver como progresa esto de la neumatica y los pc`s...

21/01/2009, 01:21

Iniciado por Astralero

Que jaleo que tienes ¡¡ jeje
A la espera estoy de ver como progresa esto de la neumatica y los pc`s...

Hola.
Algo de jaleo si.

Este es otro de los componentes para el sistema neumatico.
Los reguladores de flujo. Sirve para regular el caudal de aire que va a los cilindros, asi se controla la velocidad del movimiento del piston del cilindro.

22/01/2009, 20:03

Hola, e comprado este interruptor negro con un luz roja de 22mm de diametro, lo cambiare por el que trae de fabrica la caja, solo cambiare el de encender el pc

23/01/2009, 01:40

Tube que poner el interruptor con silicona termica, ya que el orificio que tra la caja es exactamente de 22mm de diametro igual al diametro exterior del interruptor, por lo que no podia sujetarlo con la tuerca que trae, menos mal no era mas grande.

Como se ve aqui quedo justo, pero bien.

23/01/2009, 10:16

De lujo ese interruptor

23/01/2009, 13:49

tio me encanta como te esta quedando
cuanto llevas gastado en todos los componentes?? (perdona si es una pregunta muy presonal)
saludos

23/01/2009, 22:24

Hola.
Gracias primero, bueno parte de los componenetes son cortesia de un amigo que antes trabajaba montando laboratorios y ese rollo, que son el compresor, las electrovalvulas, el interruptor de presion y los reguladores de flujo.

He visto por internet que el compresor vale $257 unos €200 aunque hay compresores mas baratos e igual de eficientes.
Link del compresor
http://www.grainger.com/Grainger/items/5Z349

Las electrovalvulas estan por los €80 cada una (son cuatro)

El interruptor de presion esta por los €60

Los reguladores cuestan €15 cada uno (son ocho)
Osea unos €700 que me e ahorrado (bastante creo yo)

Lo que e comprado:
E sumado las facturas de los componentes neumaticos y me da unos €370

La caja la compre en coolmod por €289 ahora esta mas cara creo

Tambien hice un pedido a performace-pcs por unos €220 .

Aun faltan muchas cosas por comprar todavia, tambiem estoy usando partes de mi antigua torre, como el radiador doble, el display imon que mostrare mas adelante entre otras cosas. Vamos de no ser por mi amigo no me hubiese puesto manos a la obra, espero no tener inconvenientes mas adelante para terminar el proyecto.

Saludos

23/01/2009, 23:07

crees que si pido un par de componentes en performace-pc me costara mas barato?
cuanto te clavaron de envio??
como pago en $?? los cambio??como??
saludos

23/01/2009, 23:43

El precio del envio varia segun el articulo, segun el tamaño y la cantidad. Con respecto al pago yo lo realice con paypal, tambien aceptan tarjetas de credito. A mi cobraron de envio €37. El pedido que realize yo era de cosas que no encontraba aqui ejemplo: un deposito bitspower para bahia de 5,25", un interruptor antivandalico de estos entre otros.
Puedes saber cuanto te cobran de envio sin realizar el pedido, escojes los productos que deseas y en la carro de compra aparece un icono que dice SHIPPIN ESTIMATOR, te pide el pais de envio y el codigo postal, asi sabes el costo de envio antes de comprar.

24/01/2009, 00:25

excelente trabajo, animo y al lio que esto tiene buena pinta, y nunca esta de mas alegrarse la vista con buenos proyectos.

24/01/2009, 12:53

cuanto te costo el optimus mini three?? me encanta....xd

24/01/2009, 18:34

El optimus ya la tenia comprado hace un año y medio aproximadamente y me costo $96 unos €72. Actualmente a subido de precio ahora cuesta $129 unos €97. Pero esta bien teniendo en cuenta que hay otros displays caros tambien y no son a color.
Lo compre aqui:
http://www.performance-pcs.com/catalog/ ... s_id=20748

26/01/2009, 11:29

Compre esta expancion para discos duros Lia-Li que ocupa dos bahias 5,25" la cual modificare un poco.

En su caja

Como se ve aqui trae un ventilador de 80mm x 25 mm el cual cambiare por dos de 70mm x15mm.

Luego pongo las fotos de su modificacion.

27/01/2009, 13:03

La modificacion consiste en cambiarle el ventilador de 80mm por dos de 70mm que caben perfectamente.

Estos son los ventiladores.

Lo e desmontado todo aqui.

Aqui presente los dos ventiladores y decidi cortar algo el aluminio para una mejor ventilacion.

Asi queda mejor para una buena ventilacion.

Una vista general ya terminado.

29/01/2009, 15:14

Esta es la bomba que utilizare para la RL

Edit: x cambio de bomba.

29/01/2009, 16:39

estoy loco o tiene conexion usb??
Para que quieres conexion USB en una bomba?? que tiene control de revoluciones por software?

29/01/2009, 18:14

Efectivamente trae conexion usb, aun no la e probado, pero e visto que se puede controlar las revoluciones la temperatuara entre otras cosas.
He visto estas imagenes del software ya la probare cuando tenga un poco de tiempo.
Editado: x cambio de bomba.

30/01/2009, 01:14

Se asemeja un poco a la Asetek, que puedes controlar la bomba, los ventiladores y la temperatura de 2 componentes, y aparte, mostrar información por LCD, una lastima que la dejaran de fabricar la verdad.

La Aquastream está muy bien, que características tiene?

30/01/2009, 02:56

Es verdad que se asemeja a la asetek, con esta puedes controlar la temperatura de la bomba (trae una sonda interna), otra temperatura exterior, controlar un ventilador, si se tiene un regulador de flujo se puede controlar el caudal y tambien se puede controlar las revoluciones de otro ventilador.
El software no esta mal, puedes programar alarmas y velocidad del ventilador segun las temperaturas o el flujo, tambien te muestra el consumo de energia en voltajes y amperios ,entre otras cosas.
Saludos.

30/01/2009, 10:58

Lo suyo sería para rizar el rizo, que tuviese depósito integrado que es lo que me gusta de la Asetek. Ni es pequeño ni es grande, es justo la medida, y la verdad que para mi caja va de perlas. Cuánto es el tope de funcionamiento? es decir, L/H? y depósito integrado o parecido??

30/01/2009, 15:08

He visto que puede llegar hasta 500 l/h claro esto depende del recorrido del circuito.

02/02/2009, 09:49

He estado probando la bomba, tenia curuosidad por probar el termometro interior que trae para ver la temperatura del liquido que circula por la misma, para lo cual le puse un poco de hielo, tambien le puse un ventilador y una sonda exterior. Tofdo fue de perlas.
Editado: x cambio de bomba

02/02/2009, 13:30

Muy interesante esa bomba, me gusta. Lo único que sigo echando en falta, el depósito integrado. Como recomendación, trata en la medida de lo posible de eliminar ese codo, le harás un gran favor al sistema en general, y en especial a la bomba.

02/02/2009, 13:39

El codo solo era para probarla, tome los primeros racores que tenia a mano.
Saludos.

03/02/2009, 16:36

Utilizare estos soportes antivibraciones para el compresor y la bomba.

Los soportes del compresor los he preparado de la siguiente manera ya que tiene bastante vibracion, llega a 3000 rpm. Tambien hace algo de ruido. Mas adelante vere la manera de insonorizarlo un poco.

04/02/2009, 15:26

Voy hacer en el lateral derecho el panel para el control neumatico, pondre seis reguladores de flujo, valvula de descarga, manometro..
Cortando la chapa

Marcados todos los componentes del control neumatico.

Utilizare una corona de 20mm otra de 35mm y una broca de 12mm.

Este es el agujero de 35mm para la valvula de escape

El de 20mm para la valvula de descarga (el de la mitad)

Los de 12mm que son seis en total

Aqui esta la pieza ya lijada, falta solo el agujero del manometro que en cuanto lo tenga lo preparare.Tambien le quite un trozo pequeño en la parte inferior derecha, asi mas adelante podre pasar los tubos

05/02/2009, 12:55

El proyecto te esta quedando muy bien, pero te queria preguntar, el ordenador que tienes en el avatar es tuyo?? tienes en algun sitio el Worklogs.

05/02/2009, 14:05

Que tal Maloy, si la torre del avatar es mia, pero lamentablemete no tengo su construccion en ningun worklogs. Prepare unas fotos y las pondre, claro que esta bastante desarmado ya que estoy usando partes del mismo para mi nuevo proyecto, es una pena, pero no me queda de otra.

05/02/2009, 14:18

Ya tengo el manometro que utilizare, es bastante pequeño. Marca la presion de 0 a 1 megapascal (de 0 a 10 bares)

Ahora su montaje, utilizare una broca de 10mm

Aqui esta presentado junto con los reguladores de flujo y la valvula de descarga.

La parte trasera

Luego queda pintarla en negro.

06/02/2009, 18:31

Bueno ya he pintado el chasis, primero una mano de imprimacion y luego tres manos de color negro.
La imprimacion y la pintura.

El resultado.

Saludos..

07/02/2009, 11:52

Hola.
Bueno ya he puesto el compresor.
Primero el compresor, fijado con sus soportes antivibracion.

Tambien he puesto el interruptor de presion, este sirve para encender y apagar el compresor a la presion que se le asigne, entre 0,5 a 8 bares.

Primero lo he presentado por debajo de la caja para poder marcar y hacer los agujeros, ya que el compresor no deja sitio para marcar por dentro.

07/02/2009, 15:19

Esto va cogiendo forma y tiene una pinta excelente.

Un saludo.

07/02/2009, 16:41

Enhorabuena por el trabajo que estas haciendo, puede quedar muy bien y desde luego muy original.

Saludos y sigue asi.

08/02/2009, 17:17

Hola a todos.
Estoy empezando con el montaje de las electrovalvulas y tambien la fuente de alimentacion.

Estas son las valvulas 5/2. Utilizare cuatro.

La fuente de alimentacion de 12 V para el compresor y las valvulas 5/2.

Utilizare estos pasamuros de goma para su montaje.

Aqui la primera valvula. Los mismos tornillos sujetaran tanto la valvula como la fuente de alimentacion.

Aqui los mismos tornillos sujetando la fuente.

Ahora la segunda valvula. Tambien le puse un tornillo aparte para sujetar la fuente.

Saludos a todos y gracias.

09/02/2009, 13:08

Hola,

Ante todo darte la enhorabuena, buen proyecto.

Sólo recomendarte un depósito que va bien con esa bomba, el AGB-omatic de Innovatek

Y si puedes cuando tengas un ratito mira por favor un par de cosillas:

en el manual de la bomba debería venir cuantos amperios/watios es el máximo que acepta la regulación de ventiladores, he cotilleado la página de aquacomputer pero no le encontrado.

He visto que usas papst, que tienen la manía de cliquetear a bajas vueltas, también lo hacen conectados a la bomba?

Te pareció ruidosa la bomba?

Es que parece una opción interesantísima si aguanta 1,5A lo que da holgadamente para 3 ventiladores, auna un regulador de ventiladores, regulador de bomba, toma de datos, vamos, la leche, si lo sumas todo por separado hasta está bien de precio, sin contar el ahorro en espacio.

Salu2

09/02/2009, 14:01

Hola, he mirado en el manual y solo soporta 0,5 A y 5 W como maximo, vamos solo para un ventilador, es una pena.
Con respecto al ruido, es muy silenciosa tanto a bajas como altas revoluciones. Lo del deposito ya lo encargue la semana pasda es un bitspower para una bahia de 5,25" que tengo pensado ponerlo encima de la fuente, pero aun no es definitivo su ubicacion ni el deposito.
Saludos y gracias.

09/02/2009, 14:29

Gracias a tí por la info, es una pena lo de los 0,5A, aún así, buscándolos con cuidado, da para un par de ventis, me parece muy buena opción para un sistema con la carga justa para un radiador doble, tipo e8400 y 4830/4850 y el mínimo ruido.

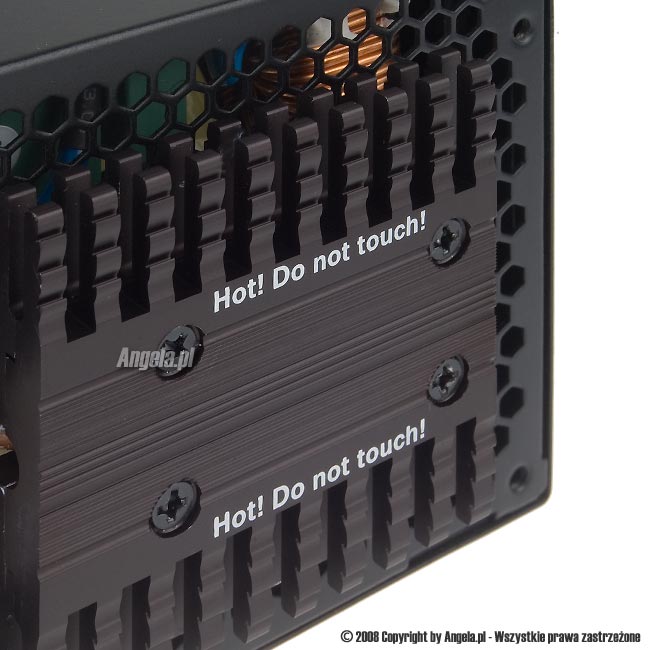

Mira a ver si tu fuente calienta mucho su tapa en carga, la mía sí lo hace y si el depo es el de aluminio con frontal acrílico, no deberías ponerlo encima en ese caso, aparte de todo el rollo ese de que el aluminio no se lleva bien con el cobre a menos que uses inhibidores de corrosión en cantidad.

salu2

09/02/2009, 14:54

El deposito es de acetal, y con respecto al deposito no estara pegado a la fuente, le pondre unas patitas o algo para que no esten en contacto directo, pero vamos que no es seguro su ubicacion ni el deposito.
Saludos.

09/02/2009, 19:13

Aqui la fijacion de la tercera y cuarta valvula.
Estan ubicadas de esta manera para que no molesten los tornillos a los dispositivos de las bahias.

Vistas las cuatro valvulas.

Aqui los tornillos con sus tuercas autobloqueantes y la fuente.

09/02/2009, 20:32

Oo ahhh terminalo pronto¡¡ que estoy deseando ver ese monstruo ya...
Vaya locuras se os pasan por la cabeza...

11/02/2009, 22:44

Ya esta montada la valvula de descarga.

La parte interior.

La parte exterior.

El proyecto va algo lento ya que tengo poco tiempo para dedicarle al mismo, pero bueno ahi va sobre la marcha y espero terminarlo los mas pronto posible.
Saludos.

11/02/2009, 23:04

Pues anda que llega a ir rápido...
Si no das tiempo a los comentarios...
Como dicen en mi barrio:
Menuda echada por fuera lo que estas haciendo.
Ya explicarás que va a hacer toda esa neumática,porque estoy intrigado.

Un saludo.

11/02/2009, 23:58

Iniciado por alexpeed

Ya explicarás que va a hacer toda esa neumática,porque estoy intrigado.

Pulsando f10 se convierte en un transformer, lo q no esta claro si sera un autobot o decepticon.

Jejeje es bromita

12/02/2009, 22:02

Hola a todos, en principio sera neumatica la puerta del frente que trae la caja y el soporte de la placa base se abrira unos 45º
Saludos

12/02/2009, 23:04

Pues venga campeón que dentro de poco en vez de ponernos fotos,tendrás que ponernos vídeos. :wink:

Astralero,cada vez que vuelvo a leer tu comentario me parto la caja... :lol:

Y ánimo MAMM,que nos estás dejando a todos acojonaos...

Un saludo.

12/02/2009, 23:11

En efecto mas adelante pondre videos.

Con respecto a Astralero, me a dado otra idea muy buena, intentare poder controlar los cilindros mediante unos reles con conexion usb.

Saludos y gracias.

12/02/2009, 23:53

oO LotsOfLaughs ¡¡

Animo MAMM, ya quiero ver esos videos

13/02/2009, 01:06

Gracias por los animos, yo tambien tengo ganas de ver como queda, espero que quede bien.

13/02/2009, 10:07

Buff, es impresionante la ideaca!

Es algo verdaderamente sorprendente, que pocos sabrian hacer ( o se les ocurriria hacer xD) Supongo que estudias o estudiaste algo de esto no? Porque sino.... aprender a montar circuitos de estos no es algo sencillo creo yo xD

Dale candela a esos videos que nos tienes a todos con los dientes en el suelo

13/02/2009, 15:43

Hola, estoy empezando a ubicar los reguladores de flujo.
Aqui las fotos de los reguladores.

Ahora su montaje.
Se aprecian tres reguladore.

Aqui los seis reguladores.

El exterior.

Saludos.

13/02/2009, 16:09

tio eres un ctack, me encanta
espero verlo pronto en accion
saludos

14/02/2009, 16:46

Espero tener mas avances pronto.
Gracias por el comentario Grevius.

15/02/2009, 18:00

Hola a todos, hoy he montado el manometro.
Aqui unas imagenes.

15/02/2009, 20:17

cuales van a ser los componetes de rl??
y el hardware??
saludos

15/02/2009, 22:14

Hola, de momento usare componentes de mi antigua torre sobre todo de hardware que son estos, mas adelante cambiare gran parte del hardware.
Placa base Abit AW9D MAX
Ram DDR2-1066 Crucial Ballistix Tracer 2GB
Tarjeta de sonido X-Fi Fatality Platinium
Tarjeta grafica asus 7300GT
Procesador Intel core 2 duo E7400
Disco duro western digital Raptor X 150GB
Disco duro western digital Caviar de 500GB

Con respecto a la RL de momento tengo:
Bomba aquastream XT Ultra (nueva)
El deposito es un bitspower para bahia de 5,25" negro de acetal(aun por llegar), aunque no se si cambiar el deposito o no.
Radiador Feser xchanger TFX 120 (aun por llegar)
Radiador magicool pro slim doble (de mi antigua torre)
Los ventiladores usare los titan de 120 de aluminio.
Con respecto a los bloques aun no me he decidido.
Saludos.

15/02/2009, 22:16

con lo del depo, creo que los de bahia son un poco restrictivos, mejor uno cilindrico, ademas purgan mejor, correjidme si me equivoco
saludos

15/02/2009, 22:19

Es por ese motivo que aun no me decido, aunque me estoy animando por uno cilindrico como tu dices.
Saludos.

16/02/2009, 00:23

Grevius, un depo no es restrictivo a no ser que sus entradas y salidas sean de menor diámetro que las tomas de la bomba, y si lo son, los l/h que perdemos son insignificantes.

Con las bombas de hoy en día poco nos puede preocupar si poner 8 bloques , 4 codos y 3 radiadores que con 1,5 / 2 m de presión tendremos caudal de sobra para obtener un rendimiento óptimo.

Si es cierto, que no se suelen recomendar los de bahia porque suele hacerse engorroso el purgado.

MAMM, el mejor para mi es ESTE.
Estoy ansioso esperando a que me llegue.

16/02/2009, 00:27

ok alexpeed, gracias por correjirme
estoy de acuerdo con el depo que recomiendas, yo tambien me lo pondre
saludos

16/02/2009, 00:32

Estoy cada vez mas indeciso por cual deposito usar, lo malo es que ya pedi el deposito de bahia (llegara pronto ),cual es la altura de este deposito alexpeed y trae cuatro entradas por lo que veo verdad.

16/02/2009, 00:40

Es de 250 mm, lo tienes también en 150 y 400 mm.
Con el de 150, si tienes mucha presión igual te es dificil purgar, pero con el de 250, perfect.
El de 400 ya sobra.
Y tiene 4 entradas / salidas, lo bueno de este depo es que puedes combinar a tu gusto cuales usar, y la que no uses, pues tapón y listo.

Yo que tu me pensaba devolver el de bahía...

¿No te tienta?

16/02/2009, 00:43

Posiblemente lo devuelva, me pondre en contacto con la tienda a ver que pasa ya que la tienda es de EEUU. Yo por el espacio de que dispongo en la caja me pillare el de 150mm.

16/02/2009, 18:53

Al final cambiare el deposito, hoy me he puesto en contacto con la tienda donde compre el deposito, y me dijeron que en cuanto llegue lo devuelva pra cambiarlo por otro.

17/02/2009, 18:12

Hola, hoy a llegado el deposito bitspower para bahia 5,25", esta bien, pero creo que al final lo cambiare por el cilindrico, uno de 150mm va bien creo.

18/02/2009, 00:07

Hola.
Este sera el filtro para el sistema neumatico, asi obtendremos un circuito neumatico libre de particulas y ademas retiene la humedad del aire.

18/02/2009, 10:42

Wenas, lo llevo siguiendo des del principio, y esta muy bien... menuda currada, tiene que quedar muy guapo lo del latertal y la parte superior

saludos

18/02/2009, 19:14

Hola a todos, eblascoc gracias por seguir el proyecto.
Ya he montado la valvula de escape, esta servira para evitar una sobrepresion.
He tenido que hacerle un soporte, para ello he cortado cuatro varillas de M4 x 90mm.

Aprovechando un trozo que sobra de los cortes de aluminio, le hice un agujero de 35mm.

Tambien a dos retales de metacrilato de 5mm le hice dos agujeros de 35mm, estas serviran como separadores entre la valvula y la chapa.

Aqui ya montada.

20/02/2009, 23:26

Hola.
Este es uno de los cinco cilindros que utilizare. El recorrido del piston es de 100mm y su diametro es de 10mm.

21/02/2009, 01:07

Puufff....
A ver, a mi no me engañas, a mi no me vale que digas que eso abre 2 tapas y el frontal porque no es verdad...
En quien se va a convertir, a ver, en Optimus Prime o en
Megatron.
Ya se, tu controlas la red con ese pc, y te estás riendo de todos nosotros.:lol: :lol:

Ahora en serio, impecable MAMM.

Un saludo.

21/02/2009, 01:18

Jeje, por cierto ya pedi el deposito de 150mm, muy bonito tu deposito, la ventaje tambien es el llenado del depo, vamos que esta muy bien en general.

21/02/2009, 15:33

Esto va cogiendo forma, sigue asi.

Saludos.

23/02/2009, 15:52

Hola a todos, ya he montado el filtro para el circuito neumatico.
He tenido que hacer este soporte para poder fijarlo en su sitio.

Aqui ya esta montado, como se ve todo esta quedando justo, los componentes neumatico utilizaran 5 bahias en total, es decir que quedaran 7 bahias disponibles.

23/02/2009, 16:01

Joer macho, vas a necesitar otra torre para meter los componentes del pc...cuando empieces a poner latiguillos...miedo me da...

23/02/2009, 20:05

Ojo que aun falta, la bomba, deposito, radiador doble,ventilidores, el cableado entre otros.
Vamos que todo va estar justo.
Saludos.

24/02/2009, 19:40

madre mia, todo eso solo para abrir dos tapas y el frontal? 8O

dios

trabajo impecable eso hay que decirlo

Saludos

Marc

24/02/2009, 19:45

Bueno tambien la caja se elevara 5cm la parte de adelante, en si sera para cuatro funciones.
Saludos.

24/02/2009, 19:59

caramba que bonito

me encantaria verlo en persona

Saludos

Marc

25/02/2009, 16:51

Hola, bueno hoy he colocado el lubricador, lo he montado en lateral derecho ya que solo quiero utilizar 5 bahias para los componentes neumaticos.

He utilizado este soporte para tuberias para poder fijarlo.

Estos tornillos sujetaran el soporte con unas tuercas de mariposa.

Con estas tuercas sera facil demontarlo para rellenarlo de aceite, aunque dura muchisimo el lubricante, pero asi sera mas facil.

25/02/2009, 17:20

Habia tomado asiento ya...pero viendo que no acabas nunca de poner piezas me voy a recostar para estar mas comodo... XD

25/02/2009, 17:42

Muchas piezas es cierto, mañana empiezo con el montaje del lateral de la placa base. Es verdad que lleva muchas piezas, a veces no se porque se me ocurrio empezar este proyecto, pero ya que esta en marcha seguire con el, otra cosa es el poco tiempo que dispongo para dedicarle.
Saludos.

25/02/2009, 18:17

Sabes? se hecha en falta una vista general de todo... de vez encuando ...

25/02/2009, 18:33

Tomo nota Astralero, tienes toda la razon.

25/02/2009, 19:54

Iniciado por Astralero

Sabes? se hecha en falta una vista general de todo... de vez encuando ...

Aqui una vista general.

25/02/2009, 20:57

realmente im-presionante

25/02/2009, 21:21

Ves? ahora si que pinta bien la cosa...viendola en todo su conjunto.

Eso...cuantos cilindros va a llevar? un v12? lol..... xD
Lo menos 400Cv...

26/02/2009, 11:40

Hola

Muy buen trabajo, lo llevo siguiendo desde el principio y estoy deseando ver como se mueve todo... :wink:

Animo!

Saludos!

26/02/2009, 12:27

wenas, menuda currada... a pesar de todo lo que estas metiendo, lo estas dejando todo muy bien ordenado, muy majo....

saludos

27/02/2009, 13:37

Hola a todos y gracias por seguir el proyecto.
Acabo de montar el soporte de la placa base con sus fijaciones para los cilindros y la bisagra, este ya estaba listo antes de pintarlo, ahora es volverlo a montar, pero aqui lo explico mejor.

El soporte con su bisagra.

Los dos agujeros que se ven aqui son para unos racores de la RL que necesitare mas adelante.

Para su montaje he colocado una varilla de M5 por la parte de atras, con sus tuercas correspondientes, aparte tiene termofusible para evitar vibracion asi de esta manera no produzca ruido alguno.

Los enganches vistos de cerca.

28/02/2009, 11:58

wow, realmente impresionante, eso son años de experiencia ehhh

supongo que lo llevaras a algun salon del tunning no? xD

voy a por las palomitas, tu sigue ahi ^^

28/02/2009, 13:40

impresionante como esta quedando que ganas de ver como termina

28/02/2009, 22:56

Hola, gracias por los comentariors y por seguir el proyecto, tratare de llevarlo algun salon, quizas a la campus de Valencia.
Saludos

01/03/2009, 14:41

MAMM yo tambien quero pintar chasis por dentro de mi lian li , hiziste alguna preparacion antes de pintar ? quetal es la pintura agarra bien ?

01/03/2009, 18:44

Hola, Samurai con respecto a la pintura nada de especial yo hice lo siguiente: Primero una buena lijada a las piezas a pintar con una lija de grano fino (por ej: 400), luego quitar el polvo y despues quitar la grasa y suciedad, yo utilice KH-7. Ahora la imprimacion, despues de 24h la pintura, y al dia siguiente otra mano y asi las capas que tu desees. Tambien debes agitar bien el spray de 3 a 5 minutos, es molestoso, pero vale la pena ya que asi queda bien mezclada la pintura, de esta manera no te quedaran manchas de otro tono.
Saludos.

02/03/2009, 17:20

Hola, hoy he fijado el soporte de la placa base a la caja, no quedara como viene la caja de fabrica. Quedara 5cm distante de la parte trasera, asi de esta manera no molestaran los conectores (usb, dvi, jacks,red...) cuando este en movimiento el soporte.
Unas fotos.

Aqui se ven unos separadores de M4x18mm (18mm es la distancia que hay del soporte al borde del lateral de la caja), estos serviran para mas adelante poder fijar la cubierta que tapara el soporte.

Una vista del conjunto.

03/03/2009, 21:05

Bueno hoy he colocado los cilindros, he utilizado dos cilindros de 100mm de recorrido y 10mm de diametro (dos de los cincos cilndros para el proyecto).

Un cilindro lo he puesto en la parte de atras de la caja.

Para su montaje he utilizado un tornillo de M4 mas un pasamuro de goma para evitar las vibraciones. Tambien ya les puesto los racores a los cilindros.

Entre la union del soporte de la placa y el cilindro lo he fiajado con unas tuercas autobloqueantes y tambien un pasamuro de goma, estas tuercas son muy efectivas para este tipo de montaje.

El otro cilindro lo he ubicado junto a las bahias, logicamente a la misma altura y distancia del soporte que el cilindro anterior, asi los movimientos seran iguales.

Para su montaje he utilizado un tornillo m4 mas una tuerca ciega, he utilizado este tipo de tuerca para que queden en conjunto con las tuercas de las valvulas.

De igual manera entre el soporte de la placa y cilindro he utilizado una tuerca autobloqueante y un pasamuro de goma, aqui tambien se aprecia el termofusible que le puse a la varilla.

Una vista del soporte llegando al recorrido final de los cilindros, el movimiento sera suave y necesitaran poca presion los cilindros, toda la presion del compresor sera aprovechada para elevar la parte de adelante de la caja.

03/03/2009, 21:08

uooo, que currao xD, esta quedando guapo, sigue asi...

saludos

03/03/2009, 21:15

Video, video.

Buen trabajo

04/03/2009, 12:10

Gran trabajo.

Me apunto a lo del video.

Por cierto, ¿has tenido en cuenta el peso de los componentes de la placa a la hora de mover la placa? no vaya a ser que vuelque la caja.

04/03/2009, 12:21

Nada mas que con el peso del compresor en la base de la caja, ya tiene toda la estabilidad necesaria para que no vuelque.

Ademas tampoco se inclina tanto la cuna, o se inclina mas?

04/03/2009, 15:50

Hola a todos, lo del video lo pondre en cuanto tenga listo los tubos, o quizas cualquier rato solo hago una prueba y pongo un video.
Con repecto a si se vuelca la caja, no se vuelca como dice Astralero con el peso del compresor, la funte, discos duros, etc., hacen muy estable la caja. Esta caja pesara mucho eh.
Esa es toda la inclinacion de la cuna Astralero.
Saludos.

04/03/2009, 19:24

Hola, bueno aqui va un video de la primera prueba aun sin conectar los tubos, solo movido con la mano, ya colocare los tubos para probarlo en su funcion real.

[youtube]http://www.youtube.com/watch?v=JRH1SMas0Ts[/youtube]

04/03/2009, 20:18

Muy chulo el video, pero engrasa un poco los émbolos que los he visto un poco agarrotados...

Es broma

Veremos el resultado final que tengo ganas.

04/03/2009, 20:32

yo hasta que no oiga el ñiiiiiiiii clac, ñiiiiiii clac no me creo nada XD!

Buen trabajo tio, a mi me habria molado sacar la placa por completo y siento curiosidad de como solucionaras el tema del embellecedor de los conectores de la placa y los cables que esten conectados a ella.

Pero muchas suerte a ver ocmo acaba la cosa.

04/03/2009, 20:45

Iniciado por wolf_

siento curiosidad de como solucionaras el tema del embellecedor de los conectores de la placa y los cables que esten conectados a ella.

+1[/b]

05/03/2009, 17:46

Hola a todos, con respecto a los embellecedores para los cables de la placa lo que pienso es sujetarlos con unos clips, para que el movimiento de la placa no les afecte (no se desconecten, no toquen con la caja, etc.), bueno aun no es definitiva la idea. Tengo una placa Asus Striker Extreme petada con ella trabajare el asunto de los cables mas adelante.
Luego prepare un video del soporte de la placa moviendose con el sistema neumatico.
Saludos.

05/03/2009, 21:33

Bueno ya he realizado la prueba con el sistema neumatico conectado.
Voy a utilizar ocho interruptores de accion momentanea con iluminacion de color rojo, estos los pondre en un panel que luego ubicare en las bahias.

Una imagen de los interruptores.

Sus medidas.

Aqui el video de la segunda prueba.
[youtube]http://www.youtube.com/watch?v=uGku6PhuqEM[/youtube]

05/03/2009, 21:37

Me cago en la leche, que moooooooodddddd!!! Me gusta el sonido de las válvulas de aire.

05/03/2009, 21:53

tio eres el amo del aire comprimido, me encanta, creo que unos de los mejores mods que he visto
que iluminacion llevara??
saludos

05/03/2009, 22:07

Iniciado por grevius

que iluminacion llevara??
saludos

La iluminacion sera de color roja ya he pedido los leds por ebay, tengo pensado hacer una letra M en metacrilato y ponerla en la puerta del frontal, tambien en el lateral que se abre ira una pieza de metacrilato con mas leds rojos.

05/03/2009, 22:31

Vaya pasada. Esto te puede quedar muy pero que muy bien.

Enhorabuena y sigue asi

06/03/2009, 10:26

Ahora si que sí. Mola escuchar el sonidito de las válvulas. Enhorabuena, espero ver avances con ello.

Saludetes

06/03/2009, 11:27

[youtube]http://www.youtube.com/v/6ZpGSD1QUbg[/youtube]

Espero ver tu mod acabado en web como bit-tech(en portada) o en millon dollar pc.

06/03/2009, 11:56

Acabo de ver el video, que bien te ha quedado, enhorabuena.

salu2

06/03/2009, 14:15

Gracias a todos por los comentarios.

Iniciado por Astralero

[youtube]http://www.youtube.com/v/6ZpGSD1QUbg[/youtube]

Astralero me flipo contigo, eres la caña tio

Saludos..

06/03/2009, 14:30

Macho, se ve que controlas el tema del aire.

Una preguntilla:

Ya lo pensé cuando vi uno de los mods de chuskoi, viendo lo lioso y supongo que no barato de todo el sistema, ¿no sería factible hacer lo mismo pero empleando engranajes y motores eléctricos?

Enhorabuena, que eso está quedando de cine.

Un saludo.

06/03/2009, 15:05

Que tal pritt, creo que ambas tienen sus pros y sus contras, por ejemplo:

Con motores, necesatarias un motor para cada funcion, luego ubicar los engranajes que es un poco complicado, aunque existen cilindros sin piston que en su lugar tienen una varilla roscada que igual necesita un motor para girar la varilla. Lo bueno seria que te evitarias los tubos, filtros, el compresor, regualdores, etc..

Con el sistema neumatico lo malo es el tamaño del compresor que varia de acuerdo a la presion que necesites, los tubos aunque existen tubos muy pequeños (el que utilizo yo es de 4mm), filtros, reguladores, por eso es mejor ubicarlo todo en un solo sitio, y por supuesto el costo es muy caro. Lo bueno es que es mas facil la ubicacion de los cilindros y te evitas tener que llenar la caja por todos sitios de motores y engranajes.

Saludos.

06/03/2009, 17:17

Voy a utilizar dos bombas DDC posiblemete.
edit

07/03/2009, 11:35

Impresionante el trabajo. Lo acabo de descubrir y lo he leido y visualizado todo, EXCELENTE.

Tenia Yo ganas de ver un mod con neumatica incluida, he pensado alguna vez en usarla, pero tengo mis dudas.

Unas preguntas, si me permites:

1- Veo que no tienes calderin de aire comprimido (deposito) a la salida del compresor, ¿es que no es necesario o ya va incluido en el mismo compresor?.

2- Si no lleva calderín, ni de una forma ni la otra, supongo que entonces el compresor deberá funcionar siempre antes de accionar cualquier cilindro. ¿sabes el tipo de compresor que es, de tornillo, pistón, ...?.

3- En función del tipo de compresor, el nivel de ruido que emite en funcionamiento varía, ¿resulta ruidoso o silencioso?.

Gracias por compartirlo y fenomenal trabajo.

Preparo butaca en primera fila.

07/03/2009, 15:31

Hola, bueno con respecto a las preguntas.
Si tiene calderin , bueno en realidad dos depositos pequeños (de 25mm de diametro por 220mm de largo), pasa que aqui en el video no se ven, mas adelante cuando los monte en la caja pongo unas imagenes. Vamos que si son necesarios los depositos para evitar que se encienda el compresor cada vez que se active una funcion tal como tu lo dices.

Con el tema del ruido, si que hace ruido el compresor ten en cuenta que llega a 3000rpm y genera hasta 8 bares, por eso le puse unos soportes antivibracion y mas adelante lo aislare mas para evitar el ruido, aunque igual se escuchara algo.

El compresor es de piston, es un buen compresor algo costoso, pero muy bueno.

Saludos.

07/03/2009, 16:07

Iniciado por leodra

Preparo butaca en primera fila.

Te toca la segunda fila.....

La primera esta ya toda ocupada

Por cierto Mamm, ahora que has dicho lo de aislar el compresor para el ruido...
Que material vas a usar?
Es que me gustaria eliminar mas aun el ruido de mi pc insonorizandolo por dentro para evitar que el ruido salga al exterior lo minimo posible y he estado viendo materiales pero no se cual es mejor ni donde conseguirlos en murcia.

He visto el copopren que venden en Leroymerlin pero tiene un espesor de 20mm el que menos y es demasiado.
Tambien he visto el Acusticell pero es imposible de encontrar aqui en murcia, ademas he leido que no tiene muy buena pinta y la densidad es muy baja.

Despues estan los kits especificos para pc....pero no me convencen..ademas las planchas que te viene son demasiado pequeñas y para cubrir un lateral tienes que cortar varios trozos y se queda todo en plan casi cutrecillo.

Estoy intentado buscar alguna empresa que fabrique algo de poliuretano espandido de poro abierto o caucho alveolar o algo que sirva pero no veo nada en murcia...

07/03/2009, 17:07

Yo voy a utilizar una espuma ondulada de poliuretano de alta densidad, de 700mm x 500mm, pero es de 50mm de espesor. Aprovechare esta porque la tenia en casa, voy a recortar trozos pequeños para aislar solo el compresor.
Lo que pasa es que la mayoria de los aislantes acusticos son de 25mm en adelante, mirate en rs creo que este esta bien es de alta densidad es 1x0.6m y solo tiene 3mm de grosor: http://es.rs-online.com/web/search/sear ... &R=0293108

07/03/2009, 18:47

Gracias, pero eso es PVC...claro que es ala densidad xD.....ya es que llega un momento que de mirar por la red tantos aislantes ya me quedo loco, entre aislantes acusticos, absorventes, aislantes termicos, acondicionamientos acusticos....buaaa....tengo que enterarme antes de gastar dinero de alguna empresa que haga espuma de poliuretano para coger algun retal sobrante aunque sea de baja densidad y probar.

Habia hasta pensado, que creo que no es mala idea fabricarme yo mi propio aislante , tipo sandwich, dos planchas de madera de marqueteria de 1,5mm y enmedio le pongo poliuretano del que venden en spray para aplicar.de forma que quede de 6/8 mm de espesor.

07/03/2009, 19:30

Mirate por alguna obra donde esten poniendo pladur, alli a veces utilizan aislantes de este tipo, hay uno que se compone de dos capas una de goma y otra de una fibra se llama acoustic dance o preguntalo en una tienda de materiales donde vendan pladur. Es verdad que existen un monton de aislantes, ¿hace mucho ruido tu torre?

07/03/2009, 19:41

Gracias por la info MAMM !!!

Ya me parecia, que tenia que llevar el calderín incorporado.

En cuanto a los aislantes acusticos, lo cierto es que es un poco rollo, porque ademas hay que ir con cuidado porque suelen aislar muy bien tambien la temperatura, corriendo asi el riesgo de aumentar el calor de los componentes internos.

Un material que tambien aisla acusticamente, aunque no esta pensado para eso, es el DM, con la densidad que tiene sirve, y es facil de trabajar.

Aunque siempre lo mejor es evitar las fuentes de ruido, pero eso es complicado, segun lo que se quiera montar.

Saludos.

08/03/2009, 04:13

Que va, apenas hace ruido....pero si hace menos aun mejor...es que se me ha metido en mente hacerlo inaudible....

08/03/2009, 12:40

Hola.
Seguro que ya encuentras algo por ahi, mi caja si va hacer algo de ruido debido al compresor.
Saludios.

09/03/2009, 01:04

Vas a crear escuela eh MAMM.
Yo estaría todo el día dándole a los botones, si parece la válvula de descarga del turbo, me encanta.
¿Cuánto te dá en el banco?

Yo tube un nissan 300 ZX, 3000 V6, biturbo, tenía 2 válvulas de descarga que sonaban como las de tu mod...

Y sigue asi, que va a ver que reservar el derecho de admisión, y pegar el cartel de ccompleto.

Saludos.

09/03/2009, 20:00

Muy guapo, como quede mejor que el de tu imagen me dejarás flipau, ése ya está muy guapo (O estaba).

09/03/2009, 22:20

Hola, gracias por lo comentarios y por seguier el proyecto.

Saludos

09/03/2009, 22:54

Wenas, muy majo el video xD, mola el ruidillo que hace jeje...
joer 6 cm de grosor del radiador, que ventilador le vas a poner? porque necesitaras uno con una buena presión...

saludos

09/03/2009, 23:32

Hola eblascoc, estoy aun por decidirme cual de estos dos ventiladores utilizar, el titan de aluminio o el Noiseblocker Multiframe MF12-P PWM, ambos llegan hasta 2000rpm y no pasan de 25mm de grosor, no quiero que sean de mas grosor que 25mm o tendre problemas al montar el radidor doble ya que este ira en la tapa superior y quedaria casi tocando con el dispositivo de la primera bahia.
Saludos.

12/03/2009, 16:12

Bueno hoy me he puesto hacer una letra m que estara situada en la puerta del frontal, en la parte inferior. Sera de metacrilato de 5mm mas una chapa de aluminio de 1mm encima, iluminada con unos leds rojos por detras.

Aqui la idea en el SketchUp.

Aqui una imagen de las herramientas utilizadas, sobre todo la dremel que creo que despues de tantos cortes, agujeros, pulimentos, etc., se merece unas imagenes.

Las limas y el liquido para pulir los cantos del metacrilato.

Ahora las letras.
Aqui marcada la de aluminio.

La de aluminio cortada, lijada y redondeada lista para ser pintada.

La de metacrilato cortada y pulida.

Despues pondre unas imagenes del montaje.

12/03/2009, 16:16

Dóne se consigue el metacrilato? Y cuánto cuesta una dremel?

12/03/2009, 16:26

Hola, yo el metacrilato lo consigo en serveistation aca en barcelona, no se donde tu vives si hay esta tienda, pero en la mayoria de tiendas de bricolage lo consigues, la dremel me costo 79 € hace dos años, creo que estan por el mismo precio, en la mayoria de ferreterias la consigues seguramente.
Saludos.

12/03/2009, 16:58

NO me asustes, 79€ será la dremel no?

12/03/2009, 17:04

Ese es el precio de la dremel efectivamente.
El metcrilato es mas barato.

13/03/2009, 11:03

Una cosa, el pulido de los cantos del meta, ¿como lo hacespara que quede así? y cual es tu técnica de cortado?

saludetes

13/03/2009, 11:17

se lijan con lija fina y se pulen con pulimento para metales, asi por lo menos lo hizo chuskoi en la algecampus.

13/03/2009, 11:44

que chula la letra, pero...me surge la duda de como vas colocar los leds.
porq para q se iluminen bien los cantos estos deben estar tb en estos.
si inciden perpendicularmente al meta la iluminacion de los cantos sera muy pequeña.
se me ocurre alguna idea....

13/03/2009, 15:13

Hola a todos.
Janderklander con respecto al pulimemnto de los cantos es tal como lo dice wolf, priemro paso una lija de grano grueso o la lima para que quede todo parejo, luego una lija de grano medio y despues una lija de grano fijno(yo utilizo de 800), finalmente se pule con la dremel con un disco de pulir mas el el liquido de pulimento(yo uso titanlux). Para pulir siempre ten en movimiento el disco no lo tengas en el mismo sitio.

Los cortes los realizo uno o dos milimitros distantes de la marca, luego con la lima se lo lleva hasta la marca, aunque aveces las corto directamente en la marca, ya que es molestoso tanto limar y lijar, todo es cuestion de practica creo yo.

Los leds iran detras, le hare unos agujeros al metacrilato, iran 6 leds de 3mm para que sea bastante homogenea la iluminacion, tambien los conectare a 5v para que no den tanto brillo los leds.

13/03/2009, 22:34

Bueno ya he colocado la letra de metacrilato con los leds de 3mm, seran seis leds rojos.

Esta la parte inferior de la puerta donde va la letra.

Aqui la letra con los agujeros de los leds, tambien hay dos agujeros para los tornillos, los cuales estan avellanados para que no sobresalgan las cabezas de los tornillos.

He ubicado los leds con termofusible por la parte de atras.

En esta imagen se apreciam tambien los dos agujeros para los tornillos de M3.

La letra con los dos tornillos para su fijacion.

La letra ya colocada en la puerta, como se ve aqui la letra no quedara tocando la chapa de la puerta quedara separada 2mm, que es el espesor de la tuerca.

Probando los leds, estan a 5v asi de esta manera no daran tanta luz y sera mas homegenea la iluminacion en los cantos del metacrilato.

Ahora probados a oscuras.

La letra de aluminio acabo de pintarla, cuando este seca la pintura la colocare con algun adhesivo que pille mañana en la ferreteria, ya pondre unas imagenes de ello.

13/03/2009, 22:37

la m esta muy chula, se supone que es de tu nick, MAMM,no??
saludos

13/03/2009, 22:44

Que tal grevius, bueno la letra mas por mi nombre que es Miguel, aunque tambien va con el nick, tambien con mod, con modding.
Por cierto grevius cuando empiezas tu mod

Saludos

13/03/2009, 22:48

ok aclarado
lo de mi mod va a ser que pal verano, porque con los examenitos....... pero ya estoy deseando empezar
saludos

15/03/2009, 16:52

A ver si vemos un buen trabajo para el verano grevius.

Bueno ya tengo la letra de aluminio pintada y el adhesivo.
La letra pintada.

El adhesivo, es un gel de la marca ceys, creo que es mejor el gel ya que no se corre el riesgo de que se desparrame como lo hace el liquido, solo aplicado en el centro para evitar que el metacrilato se empañe por el adhesivo.

Despues de unos cuantos minutos ya esta seco el adhesivo.

Como se ve aqui por la parte de atras, gracias a que la puerta trae esta pieza no se ven los cables, ni las resistencias, ni el termofusible para la fijacion de los leds.

Ahora una imagenes con los leds encendidos.

A oscuras.

15/03/2009, 16:59

que guapo tio es la caña
que te queda por montar??
espero que os guste mi proyecto
saludos

15/03/2009, 17:25

Gracias por el comentario grevius. Si que queda mucho trabajo aun.
Yo que tu me pillo una caja de las que tiran la gente a los contenedores y practica alli, cortes, agujeros, etc., si no has relizado otro mod claro, solo es mi opinion , el unico gasto sera el de los discos para la multifuncion.
Saludos.

15/03/2009, 17:58

gracias por el consejo, lo seguire y no, este sera mi primer mod
saludos y gracias

15/03/2009, 18:30

Joder que guapo, te está quedando de lujo

17/03/2009, 17:07

Hola, he editado este post ya que antes tenia pensado utilizar un radiador doble y lo he cambiado por uno triple.

El radiador que voy a montar en la tapa superior de la caja es el Black Ice Pro III que ya lo tenia de mi antigua refrigeracion liquida.

He colcado esta chapa para poder agrandar el agujero, asi se evita dañar el radiador con la broca, ya que voy a pasar una varilla de metrica 4 de un lado a otro .

Aqui se que aprecia la chapa que hace de tope a la broca.

Estas son la varillas roscadas de M4 que voy a utilizar.

Tambien he ralizado el corte en la tapa para la salida de aire, quedara un trozo pequeño sin cortar, pero este sirve para los tornillos que sujetan la cubierta que lleva encima.

Tambien he pinatdo el radiador ya que tenia unos rayones, cuando este listo pongo unas imagenes del montaje.

17/03/2009, 18:17

Porque no pruebas la RL fuera de la caja para ver que temperaturas haces? Bueno eso si tienes los bloques claro.

Saludos y a ver como avanza el mod

17/03/2009, 19:53

Gracias VaK92.
Buena idea probarlo fuera, pero lo que pasa es que aun no tengo los bloques.
Los dos radiadores van a tomar aire del exterior creo que eso ayudara en algo, pero claro son muchas cosas las que tienen que refrigerar.
Saludos.

17/03/2009, 22:23

Mi enorabuena por que vaya mod mas impresionante,sobre todo por lo de las valvulas del aire!!.Espero que sigas igual de bien que vas y te doi mi apollo por que te ta quedando perfecto!!!

Saludos

18/03/2009, 00:32

Gracias por el comentario Manolo, me alegra que te guste.
Saludos.

22/03/2009, 03:03

Hola a todos.
Bueno me he puesto hacer una rejilla de metacrilato para la tapa superior de la caja ya que el radiador es mas grande que la cubierta que trae esta caja.

Quizas la rejilla le quite algo de caudal al ventilador, pero no tengo otra alternativa.
Aqui una idea.

Este es el agujero al que me refiero debido al tamaño del radiador.

Ahora la fabricacion de la rejilla, sera de 9 x 14 cm.
Este es el trozo de metacrilato de color negro de 4mm de grosor.

Aqui marcando la rejilla, con esta arandela da la medida justa para hacer la parte redondeada.

Marcados todos los cortes,

Bueno ahora cortando los agujeros de la rejilla, estan mas o menos a 1mm de la marca para poder llevarlo con la lima hasta la marca deseada.

Bueno aqui esta cortada y limada, despues una lijada y luego pulir los cantos.

Lijando los cantos, primero con una lija de grano medio y despues una de grano fino, como se ve aqui para los cortes recto una lima plana evuelta con la lija, y para los cantos curvos una lima redonda igual envuelta con lija.

Aqui ya esta lista la pequeña rejilla pulida los cantos con el liquido de pulimento.

22/03/2009, 21:55

Buenas.
Hoy he montado el radiador y la rejilla.
Le he puesto un trozo de esta malla para complemetar la rejilla.

Aqui el radiador montado con sus respectivas varillas, tambien he pintado el radiador ya que el acabado que trae de fabrica no es tan bueno, tambien por unos pequeños rayones claro.

Una vista de la rejilla.

Los ventiladores aun no los tengo, y la verdad es que no se por cual de estos dos decidirme: Los titan de aluminio o el Noiseblocker Multiframe MF12-P PWM, no quiero que sean de mas de 25mm de grosor.
Saludos.

22/03/2009, 22:01

Wenas, la verdad es que ha quedado bastante bien esa tapita... aunque yo habria puesto unos tornillos de cabeza allen, que la cabeza de estos sobresaldria menos y esteticamente, almenos para mi gusto, quedarian mejor...

saludos

22/03/2009, 22:02

muy bonito, pero un par de dudas:
la rejilla de meta con que lo as echo con el trompo??
la malla esa donde la as pillado?
lo de los ventis, los xilence estan muy bien, 68cfm y 21db
http://www.pccomponentes.com/XILENCE_CA ... 120MM.html
saludos
PD: eres un hacha con el sketch, haces hasta los tornillos, XD

22/03/2009, 22:06

Iniciado por eblascoc

Wenas, la verdad es que ha quedado bastante bien esa tapita... aunque yo habria puesto unos tornillos de cabeza allen, que la cabeza de estos sobresaldria menos y esteticamente, almenos para mi gusto, quedarian mejor...

saludos

Hola eblascoc, tienes razon que quedaria mejor unos tornillos cabeza allen, pero no encontre tornillos de 70mm, solo habia hasta 50mm, por ese motivo tuve que ponerle una varilla con este tipo de tuerca, como puedes ver en el diseño que tenia en el Sketch esta con tornillo allen, aunque mirare por algun sitio si consigo tornillos allen m4 x 70mm y sin duda alguna se los cambio.
Saludos y gracias por seguir el proyecto.

22/03/2009, 22:26

Iniciado por grevius

muy bonito, pero un par de dudas:
la rejilla de meta con que lo as echo con el trompo??
la malla esa donde la as pillado?
lo de los ventis, los xilence estan muy bien, 68cfm y 21db
http://www.pccomponentes.com/XILENCE_CA ... 120MM.html
saludos
PD: eres un hacha con el sketch, haces hasta los tornillos, XD

La rejilla la corte con la dremel y un disco para metales, la corto a 1mm de la marca y despues con la lima la llevo hasta la linea marcada, utilizo unas limas planas y redonda para la curvas, despues lija de grano medio y fino, luego pulo los cantos con titanlux(liquido de pulimento).

Aqui el liquido de pulir, las limas, y el rodillito para pulir de la dremel(no se como se llama).

La malla la compre es serveistation, creo que en otras tiendas de bricolage la consigues, es de 50cm de ancho por el largo que desees ya que biene en rollos, es de acero inoxidable, pero es muy fina que la cortas con unas tijeras, pero vamos que por decir fina no es que sean malas o se doblen por la nada, ten en cuenta que es de acero inox.

Lo de los ventis aun no se cual pillar he visto tantos que la verdad que no se por cual decidirme.

23/03/2009, 09:46

Los ventis yo me inclinaría por los Noctua que son silenciosos y tienen muy buena presión de aire.

23/03/2009, 12:17

Pues yo apostaría como dice grevius por los Xilence, que son baratos además : http://www.aquatuning.de/product_info.p ... 5mm--.html

Si no los SilenX que dan 72 CFM y son 14dB !!
http://www.aquatuning.de/product_info.p ... 5mm--.html

Y como siempre, impecable MAMM.

Saludos.

23/03/2009, 22:51

Tengo estos Zalman y la verdad que van muy bien: sin la resistencia tiran bastante aire pero tambien se notan que estan encendidos, pero si le pones la resistencia que te viene no se oyen nada pero no mueven muchisimo aire.
http://www.coolmod.com/product/3019/0/0 ... -ZM-F3.htm

Estos tambien parecen que estan bien aunque son un poco caros... http://www.coolmod.com/product/4132/0/0 ... 2-2000.htm

Estos Noctua tambien tienen muy buena pinta pero no son muy potentes y son demasiado caros. http://www.coolmod.com/product/5154/0/0 ... -12-CM.htm

Esa rejilla es inmejorable, muy bien acabada.

Saludos.

24/03/2009, 01:21

Que fiera eres...

La rejilla de meta perfecta, yo redondearia las dos esquinas posteriores con el mismo radio que los agujeros..(la arandela..) aun asi de vicio...

24/03/2009, 02:09

Hola y gracias a todo por vuestras opiniones.
Con respecto a los ventiladores de momento utilizare los titan, desmonte dos que tenia en la otra torre y compre uno mas hoy, hace un momento los pinte de negro, aunque no se cque tiempo mas duren los dos viejos ya que tienen un par de años.
Me gustan los nanoxia, sobre todo la carcasa que haria juego con el metacrilato negro de la rejilla y unos paneles que iran en el frontal en metacrilato tambien, pero lo unica pega es el color de las aspas que es verde y la caja mia no tiene nada de ese color.

Iniciado por Astralero

Que fiera eres...

La rejilla de meta perfecta, yo redondearia las dos esquinas posteriores con el mismo radio que los agujeros..(la arandela..) aun asi de vicio...

Me lo pensare, pero ten en cuenta que todas las esquinas de la caja terminan en punta, claro con las arndelas si hacen juego.
Quedara mas o menos asi, que opinais?

Saludos.

24/03/2009, 03:51

Como opinion personal a mi me gusta mas.
Es un cambio minisculo pero....como lo diria...unifica el diseño de la rejilla, sin importar las esquinas de la caja.
Te lo comente porque de vez en cuando me da la mania de fijarme en los pequeños detalles y al ver la foto de la rejilla sola pense que estaria mejor asi.

No era mi intencion influir en tu diseño, en cualquier caso estaba genial, quizas como comentaste muy cerrada restando caudal al venti pero esteticamente perfecta.

24/03/2009, 18:35

A mi personalmente tambien me gusta más pero esa decisión es tuya.

Sigue así!

24/03/2009, 18:42

Hola, bueno creo que al final la redondeare, en casa tambien les gusta redondeada. Asi tambien intentare cambiarle los tornillos por unos allen, haber si hay manera de hacerle un apaño ya que los tornillos son de 50mm y se necesita 65mm de largo, ya que las tuercas que tiene ahora sobresalen mucho.
Suerte.

24/03/2009, 21:51

Hola, ya modifique la rejilla y tambien pude ponerle los tornillos allen en lugar de las tuercas.
Unas imagenes.

PD: imagenes edit.

24/03/2009, 22:02

Wenas, bien bien eso ya le da otro toque xD, sigue asi y haber si vemos avances del interior de la caja y alguna imagen en general de como va quedando, que yo almenos tengo ganas jeje

saludos

25/03/2009, 15:55

Hermoso realmente

Y como veo que varios dejan sus recomendaciones, si me lo permites, haré lo propio. ¿No pensaste en pavonar esos allen? todo negro creo que quedaría genial.

Felicitaciones, gran trabajo!!!

27/03/2009, 06:01

Hola.

Bueno hoy he terminado de hacer la pieza que tapara el soporte de la placa base, me ha costado mucho ya que son muchos cortes y limar, lijar, pulir, luego la instalacion de 30 leds, pero bueno ya termine y ahora unas imagenes.

Aqui la idea de la parte esta.

He cortado del lateral derecho un cuadrado a la medida de la cuna.

Este parte la corte del lateral izquierdo, ya que para ese lateral comprare uno que viene con ventana, utilice esta chapa para que quede el mismo acabado que la caja (el mismo anodizado).

Aqui esta la cubierta con el metacrilato y los leds ya colocado con termofusible.

He comprado esta banda acustica para la parte donde no tiene que salir la luz, tambien compre estos tornillos allen negro.

Su colocacion.

Unas imagenes de la cubierta colocada, el montaje fue facil ya que tenia unos separadores de 17mm en el soporte de la placa base que habia puesto antes.

Para probarlo he utilizado esta placa que esta dañada.

Unas imagenes con los leds encendidos, se ven algo naranja, pero en realidad son de color rojo, debe ser la luz o la camara, pero vamos que en persona se ven de color rojo.

27/03/2009, 08:35

impresionante, :wink:

27/03/2009, 10:12

Guapo, guapo el tema, si señor, me gusta mucho el efecto de ribeteado.

27/03/2009, 12:06

Si señor, que detallazo, debería hber una rama sólo para ti...

Sigue asi.

Pd: A mi me gusta naranja :wink:

Saludos.

27/03/2009, 12:45

Que fiera....muy guapo.

Una cosa...en el meta, por la parte de dentro lo vas a dejar tal cual esta ahora mismo o lo vas a cubrir?

Te pongo una imagen para que sepas a que me refiero.

Es una idea...

27/03/2009, 13:35

Iniciado por Astralero

Que fiera....muy guapo.

Una cosa...en el meta, por la parte de dentro lo vas a dejar tal cual esta ahora mismo o lo vas a cubrir?

Si que tengo pensado cubrirlo, aun que no se todavia con que, tal vez un vinilo efecto fibra de carbono, o algun vinilo personalizado con el texto c-black en miniatura por toda la superficie del mismo, tipo matrix, pero el fondo negro y letras grises, algo parecido a esto, pero en lugar de numeros y signos el texto c-black.

Alguna idea.. :idea:

27/03/2009, 13:44

Gran trabajo!!!

27/03/2009, 14:39

Idea? mira este video.

Es curioso que lo que todos llamamos texto tipo matrix en realidad es una copia de algo que ya se habia hecho en el anime de Ghost in the shell, de lo que los hermanos waichosky (o como se escriba) se copiaron, en realidad el filme Matrix tiene muchisimo de Ghost in the shell.

[youtube]http://www.youtube.com/watch?v=Dc_jDEvGC7s[/youtube]

El opening de la 2 tambien esta muy guapo, quizas te pueda inspirar algo, ya que tu mod tiene bastaante de cyborg..en plan ciberpunk....

Como idea en vez de ponerle letras a lo "matrix/ghostintheshell" le podias poner como las pistas de los circuitos, en el video cuando pone el titulo ¡¡¡ se quedaria molon...
Que te parece?

27/03/2009, 15:49

tio muy guapo todo, ese efecto con los leds...... impresionante
una cosa que se me ocurrio ayer, tienes todos los botones en la bahia o solo tienes hay los manometros,etc??
saludos

27/03/2009, 23:25

Iniciado por Astralero

Como idea en vez de ponerle letras a lo "matrix/ghostintheshell" le podias poner como las pistas de los circuitos, en el video cuando pone el titulo ¡¡¡ se quedaria molon...
Que te parece?

Me gusta mas las pista de circuitos si, muy bueno el video y tienes razon matrix tiene mucho de esta serie, me pondre manos a la obra.

Iniciado por grevius

una cosa que se me ocurrio ayer, tienes todos los botones en la bahia o solo tienes hay los manometros,etc??
saludos

Si te refieres a los botones para controlar los movimientos, aun no estan ubicados, pero estaran en un panel en la parte frontal no en el lateral, los controles del lateral son para ver y regular la presion, vaciar el circuito, regular la velocidad del movimiento (mas lento o mas despacio), en la parte superior donde esta los conectores usb pondre dos interruptores para abrir y cerrar la puerta del frente, y en el frontal iran otros seis. Son dos interruptores para cada funcion (8 interruptures--4 funciones).

27/03/2009, 23:36

Si te ha gustado te propongo una cosa para cuando lo tengas terminado.

Hacer un video del mod, te explico.

Yo me dedico a la delineacion, infografia y como profesor dando cursos sobre todo de autocad y algo de cinema orientado a la infoarquitectura, pero me chifla la edicion de video y la postproduccion con aftereffects.

Te propongo hacer un video presentacion de tu mod, porsupuesto te lo haria de forma totalmente desinteresada y si tu quieres.

Un video como el que te he puesto arriba de ghostintheshell; la misma musica y con el efecto ese de letras pues diciendo todo lo que lleva el mod, lo unico que necesitaria serian buenas fotos y videos del pc preferiblemente en hd para que el resultado final sea bueno.

Que te parece la iidea?

Saludos

Esta semana que viene te hare algo de muestra para que veas...ok?

El interes por hacerlo es sencillo, tener cosas hechas que despues pueda enseñar, ademas del entretenimiento.

27/03/2009, 23:44

Iniciado por Astralero

Si te ha gustado te propongo una cosa para cuando lo tengas terminado.

Hacer un video del mod, te explico.

Yo me dedico a la delineacion, infografia y como profesor dando cursos sobre todo de autocad y algo de cinema orientado a la infoarquitectura, pero me chifla la edicion de video y la postproduccion con aftereffects.

Te propongo hacer un video presentacion de tu mod, porsupuesto te lo haria de forma totalmente desinteresada y si tu quieres.

Un video como el que te he puesto arriba de ghostintheshell; la misma musica y con el efecto ese de letras pues diciendo todo lo que lleva el mod, lo unico que necesitaria serian buenas fotos y videos del pc preferiblemente en hd para que el resultado final sea bueno.

Que te parece la iidea?

Saludos

Esta semana que viene te hare algo de muestra para que veas...ok?

El interes por hacerlo es sencillo, tener cosas hechas que despues pueda enseñar, ademas del entretenimiento.

Claro que es una buena idea y muchas gracias por tu prestacion, lo que si para que el mod este terminado faltara mucho tiempo (algunos meses), desgraciadamente estoy en el paro desde esta semana, pero me gusta mucho la idea.

Saludos.

Miguel.

28/03/2009, 00:52

Tranquilo tenemos tiempo, cuando acabes.

Sobre lo de que estas en paro... sin querer desvirtuar el post....mmm la cosa esta jodida y esta frase hace ya meses que me habia prometido no volver a decir por que ya se deberia sobre entender.

Yo estoy practicamente igual...no me salen trabajos de delineacion y por lo tanto tampoco de infoarquitectura y de los cursos ahora mismo solo estoy dando uno los sabados por lo que gano 400 al mes...estoy a la espera que salga uno que sea a diario, entonces si ganare un buen dinero...

De todas formas.....no ahi que preocuparse, si, ahora los pobres trabajadores como nosotros vamos a tener una epoca malita, pero tenemos que aguantar, el capitalismo neoliberar este en el que viviamos ya no funciona y es normal, no se puede pretender tener un sistema economico monetario basado en el crecimiento ilimitado sobre un planeta con recursos limitados porque entonces la unica solucion para que el capitalismo siguiera sirviendo seria el descenso de la poblacion, me refiero al numero de habitantes, que si, que se han hecho cosas para intentar reducir el nº...contando guerras y crisis alimentarias y apuesto a que esta crisis es otra mas de las estrategias para quitarse bocas...
Por eso pienso que esta cerca un cambio de paradigma hacia una economia de recursos.

No digo mas, que ya me enrollo suficiente.

Eso, animo con el mod, si te hace falta algo dimelo.

28/03/2009, 01:23

La verdad es que esta todo muy dificil, pero bueno mantener el animo siempre.

Sabes se me esta metiendo la idea de ponerle refrigeracion por aire, hay buenos disipadores, que no tienen mucho que envidiarle a la RL creo yo. Mi torre actual la tengo con el disipador que trae el propio micro ya que desmonte la RL para quitar el radiador, pero claro los componentes de esta RL no van con el espacio y la estetica del nuevo mod por lo que tendria que gastar una cantidad conciderable para la nueva RL, mucho mas que unos buenos disipadores, he visto muchisimos mods en la red impresionantes con Refrigeracion por aire, que opinas?

Tema: Proyecto c-black

Proyecto c-black

mmm

Re: mmm
