Ventana con Ventilador
| · Autor: Weebo | · Fecha: 30/11/04 | · Publicado por: |
Antes de nada lo mejor es reunir todo el material que vayamos a utilizar para tenerlo a mano. Yo lo que voy a hacer es una ventana de metacrilato transparente en mi caja, a la que le voy a añadir un ventilador justo en frente de la tarjeta gráfica para que refrigere a ésta y al resto del PC, así que, os lo iré explicando en cuatro fases para que no nos perdamos.
Primero os haré un listado de todos los componentes y herramientas necesarios:
- Lápiz
- Rotulador permanente negro
- Compás, regla, escuadra
- Cartón
- Taladro
- Dremel o en su defecto un alargador para taladro
- Discos de corte y discos de pulir (de diversos diámetros y grosores)
- Brocas de pulir
- Gafas
- Mascarilla
- Lija de grano fino
- Alambrillo
- Pintura (mejor de la de coches), 1ª capa Spray normal
- Barniz bicapa transparente
- Lámina de metacrilato transparente de 2mm de 37x36 (el grosor y el tamaño ajustarlo a vuestras necesidades)
- Pegamento bicomponente
- Ventilador
- Rejilla (aquí tenéis una amplia variedad en formas y material: aluminio, acero, plastico...)
- Taladro manual
- Brocas (ajustadas al tamaño del tornillo)
- Sierra circular
 |  |
| Bueno, ésta es la caja de mi PC antes de meterme a trabajar en ella, la estética no es muy buena así que, voy a intentar remodelarla un poco. | Ésta es otra foto de la caja, la he acercado más para que se vea mejor el lateral, que es lo que voy a cambiar. |
 |  |

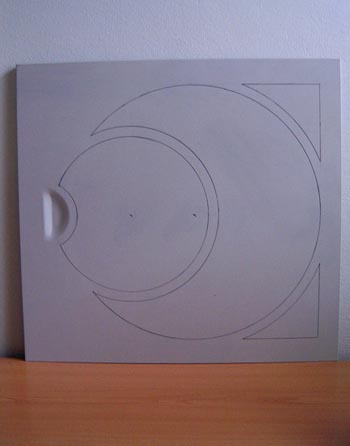

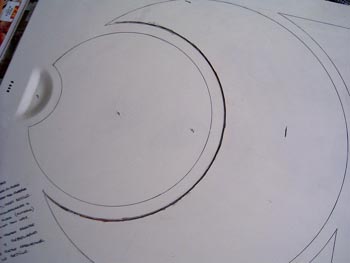

| FASE 1: En esta fase lo primero que tenemos que hacer es pensar en el dibujo que le vamos a poner. Cada uno que elija el que más le guste, pero pensar que antes de dibujarlo en la propia caja, os será mucho más fácil hacerlo en una plantilla con un cartón y después traspasarlo a la chapa, así también veréis una aproximación del acabado final. | Primero pensamos el dibujo y con la ayuda de una regla, escuadra y compás crearemos una plantilla con el cartón, cogemos el lápiz y manos a la obra. Una vez terminado, si nos gusta como queda, la podemos pasar ya al lateral de nuestro PC ayudándonos con un permanente de color negro (os recomiendo esto porque a la hora del corte no se nos borrará y veremos mejor la línea). |
 |  |

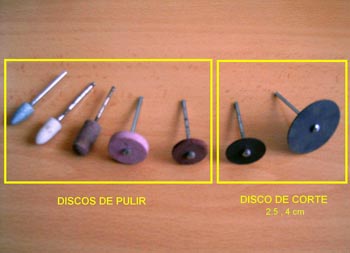

| FASE 2: Básicamente aquí nos meteremos de lleno en la mayor parte del trabajo, el corte. Aquí podeis ver varios de los accesorios que utilicé. | Os saco una foto de frente para que los podáis ver mejor. |
 |  |

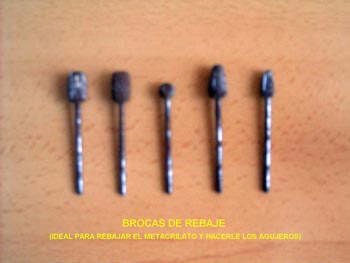

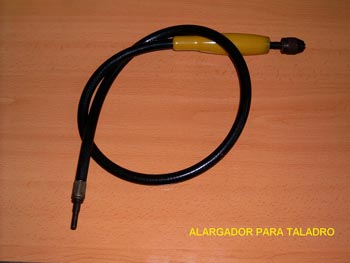

| Éstas son las brocas que más tarde utilizaremos, también sirven para desvastar el metal, pero yo las utilizo para el metacrilato. | Mejor es utilizar una dremel, pero sirve igual si tenéis este alargador para taladro, no notaréis la diferencia. |
 |  |
| Para mayor comodidad os he incluido todos los accesorios en una sola foto. | Habiendo preparado el dibujo en la chapa pasaremos a cortar, pero primero poneros las gafas y la mascarilla, os recomiendo que uséis un disco de corte de 4cm de diámetro ya que nos va a facilitar el trabajo al final, porque no quedaran tantos altibajos en el filo como el de 2.5cm (éste va muy bien para las esquinas) y no tendremos que después, pulir tanto. |
 |  |
| También os recomiendo que cortéis por el interior de la línea de vuestro dibujo y si es la primera vez que lo hacéis dejar un pequeño margen sobre todo en los primeros cortes. Sobre todo seguridad y a cortar. | No os preocupéis por que los discos de corte se desgasten más rápido de lo que al principio pensastéis, yo gasté unos 18 (entre los de 4cm y 2.5cm) y 1 piedra de pulir aunque utilice más de una. No son caros, en los centros de bricolaje los venden en paquetes y su precio ronda los 3 euros más o menos según calidad y cantidad. |
 |  |

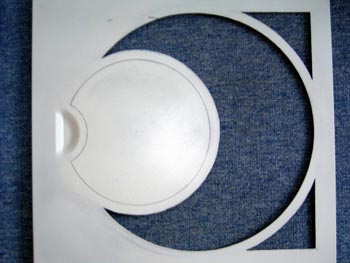

| Cada vez que terminéis de cortar una sección pulirla bien, primero con las piedras de pulir (Utilizar la que mejor se ajuste a la zona, ya sean esquinas, partes redondeadas, rectas...), luego pasarle la lija y para el acabado final utilizar el alambrillo, que le va a dar un toque más suave. Para pulir también podéis utilizar las brocas de pulir aunque yo las prefiero para el metacrilato. | Aquí otras dos secciones cortadas y pulidas. |
 |  |

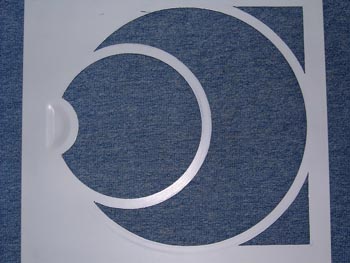

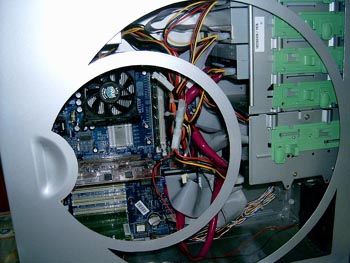

| Y la última ya terminada. | He colocado el lateral provisionalmente para que veáis el efecto que va tomando. |
 |  |

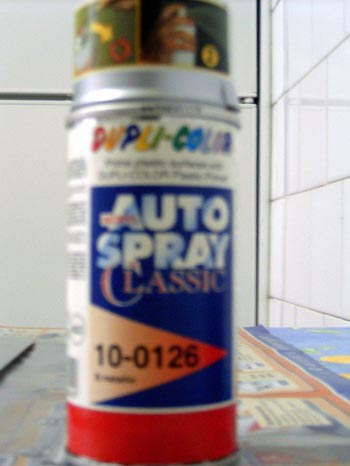

| FASE 3: Pues bien, teniendo todo ya pulido, pasaremos a pintar. Primero y antes de nada, poneros la mascarilla, y empapelad bien la zona donde pintéis. Éste es el bote de pintura que utilicé. | Leed bien las instrucciones del fabricante, pues los tiempos de secado son distintos de uno a otro. Es necesario que le deis dos capas a la chapa antes de utilizar el barniz bicapa. Recordad que tenéis que respetar el tiempo de secado entre capa y capa y cuando pintéis, pulverizar a unos 25cm y en capas finas, os quedará mucho mejor. Os recomiendo, para que os salga más barato, que utilicéis una pintura normal para la primera capa (1.25) de color lo más parecido a la segunda (pintura de coche, 6.25). |
 |  |

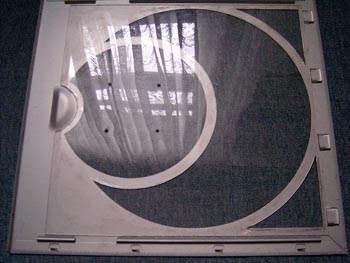

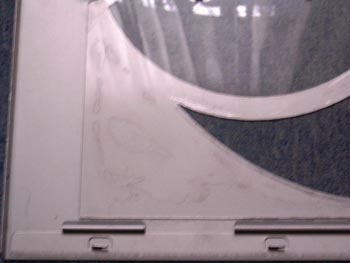

| He vuelto a colocar el lateral, ahora ya pintado. Esto ya va tomando forma. | FASE 4: Ya estamos acabando. Primero, si tenéis que cortar el metacrilato por que ya lo teníais por casa, utilizad una sierra, con eso os llega, después pulid un poco los cantos. Luego pasaremos a pegarlo, así que, preparamos el pegamento mezclando bien los dos componentes que vienen en la caja, sale más barato si compráis Super Glue y queda igual de bien. El truco esta en poner gotitas pequeñas en las zonas finas y no muy cercanas al filo ya que no queremos que rebose pues quedaría feo, y en las zonas de los extremos más alejadas del borde, aplicamos una mayor cantidad para darle una mayor consistencia. En la foto lo podéis ver mejor. |
 |  |

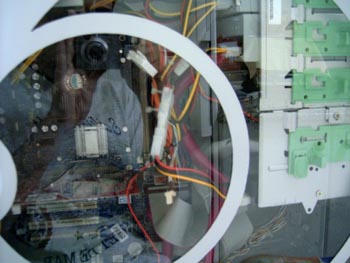

| Hecho esto dejamos secar. | Lo he vuelto a colocar, pero ahora con el plástico. |
 |  |

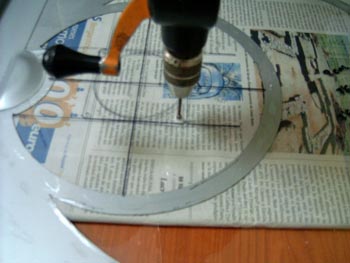

| Pasamos a buscar el lugar adecuado donde vamos a colocar el ventilador. Ayudados con la regla, calcularemos el centro y con el propio ventilador trazaremos su silueta y marcaremos los agujeros donde ira atornillado. Yo al poner un metacrilato de 2mm he preferido utilizar un taladro manual para hacer los agujeros, ya que el plástico podría romper si le metemos mucha potencia aunque es difícil, pero por si acaso... Durante la manipulación del metacrilato pueden aparecer grietas muy visibles y que echan a perder el material. | Estas grietas se producen principalmente, si durante la manipulación se dan dos o más de estas circunstancias a la vez: |
 |  |

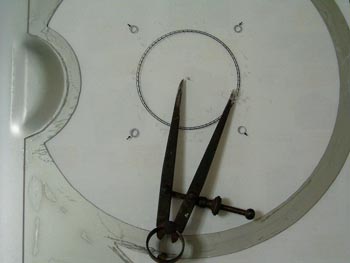

| Otro problema muy común es el de la acumulación de material en las zonas de corte. Debido a que el metacrilato es un termoplástico, con temperatura elevada se derrite y fluye. La hoja de corte de una sierra, un taladro, o cualquier otra maquinaria que produzca fricción continuada con el material hará que éste se caliente en exceso y se derrita, acumulándose en la hoja o broca y provocando la perdida de precisión y eficacia de la maquinaria. Para que esto no suceda, sería necesario refrigerar la pieza o tener un poco de paciencia y utilizar herramientas manuales. | Bueno, una vez aclarado esto pasamos a utilizar la sierra circular o un compás bien afilado y quitaremos el trozo de metacrilato que rodea la aspas y que servirá de respiradero. |
 |  |

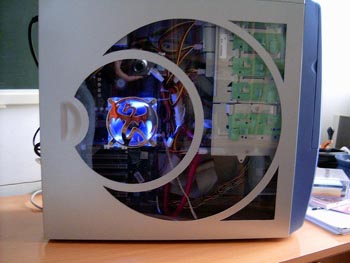

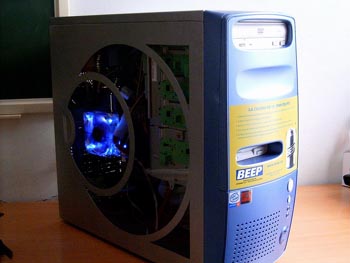

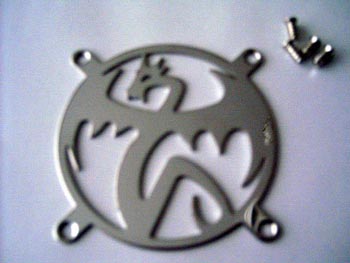

| Ahora procedemos a colocar el ventilador y la rejilla (el ventilador por dentro de la caja y la rejilla por fuera), si veis que los tornillos van duros no los forcéis y utilizar un poco de jabón en su rosca, ahora entrarán bien. | Y... La foto final |
 |
| Otra vista del trabajo acabado. |
Bueno ya hemos acabado y así es como ha quedado, espero que esto os sirva de algo y os pueda resolver algunas dudas que teníais, aunque en realidad es un trabajo bastante ameno y fácil de hacer. Si tenéis alguna duda sobre algo, podéis consultarla en el de la web.
