Rejillas para Ventiladores
| · Autor: Resfri | · Fecha: 05/11/04 | · Publicado por: |
Todo el mundo conoce la poca variedad que hay de rejillas para ventiladores, y mucho menos si nos metemos para ventiladores de 12cm x 12cm. Pues con este
problema de por medio, y buscando un poco la originalidad, realicé el diseño de la rejilla en la misma torre y aquí empezaron los problemas... los agujeros son demasiado grandes y, en mi caso tengo hermano pequeños que para ellos son también, demasiado peligroso. Pues encontré una solución, que además es utilizable para cualquier mod y creedme los acabados son sorprendentes :D, (al menos a mi me han gustado mucho).
Listado de componentes necesarios y herramientas
-Alicates, a poder ser alicates de corte. Si no dispones de alicates, puedes realizar los cortes utilizando la multiusos (o Dremmel).
-Rejilla de Tunnig, en su defecto la rejilla de cualquier ventilador de pie que esté estropeado.(Yo elegí la 2º opción por disponer de la rejilla de un ventilador roto).
-Algo de peso y un trozo de aglomerado grande, a poder ser del tamaño de la rejilla del ventilador. Sólo lo necesitáis para alisar la rejilla del ventilador.
-Regla.
-Rotulador permanente.
Por supuesto y creo que sobra decir... La torre donde vamos a poner las rejillas y los ventiladores.
Pues comencemos:
Primeramente nos tenemos que organizar bien todo el espacio que necesitemos y las herramientas tenerlas todas bien a mano. Como comenté antes, disponía de una rejilla de un ventilador, por lo que los pasos de separación de la rejilla para los que compréis la rejilla de Tunnig podéis pasarlos por alto y seguir desde ahí.
 |  |

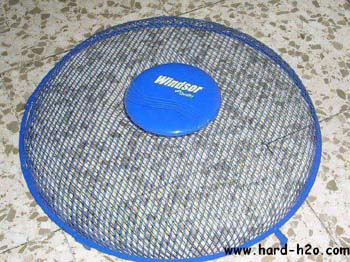

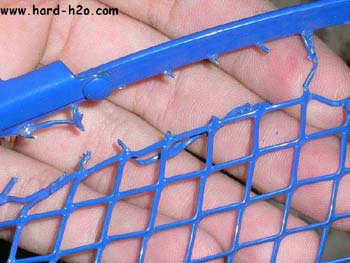

| Esta es la futura rejilla para mis ventiladores, pobrecita... no le queda nada que pasar :D. Debéis quitar el embellecedor de plástico en el que viene la marca, pues no sirve absolutamente para nada, al menos en esta guía. | Comenzamos a separar el aro metálico que hace de soporte a la rejilla para ello nos hacemos con el alicate de corte, y comenzamos a cortar la rejilla lo más pegado al aro para poder aprovechar al máximo la rejilla. |
 |  |

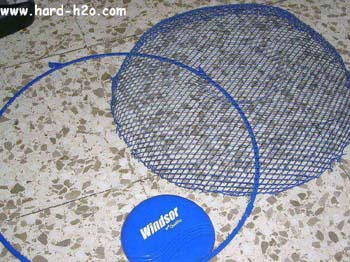

| Yo no disponía de alicates de corte, sino de unos normales. Os puedo asegurar que se hace muy dificultoso si no disponéis de alicates de corte, pero al final conseguís el mismo acabado. | Después de un rato de trabajo, conseguimos separar las dos partes. Aquí vemos el aro metálico por una parte y la rejilla por otro. |
 |  |

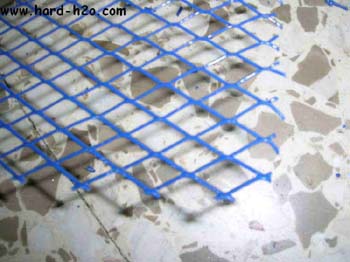

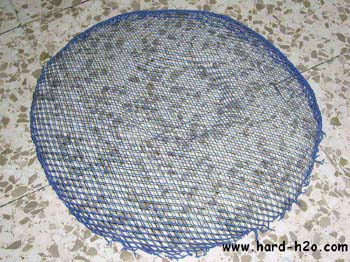

| Una vez tengamos la rejilla, la colocaremos en un lugar donde se pueda hacer presión sin dañarlo, el suelo nos servirá. Debemos conseguir que la rejilla quede totalmente plana. Algunos pensaréis: me lio a martillazos y punto. Pues NO, primero estropearéis la rejilla, y segundo no conseguís nada. | Ahora que tenemos la rejilla lisa, proseguimos tomando medidas del trozo de rejilla que necesitamos. Medimos el ancho... Sumándole 1`5 cm de más a lo que midamos. |
 |  |

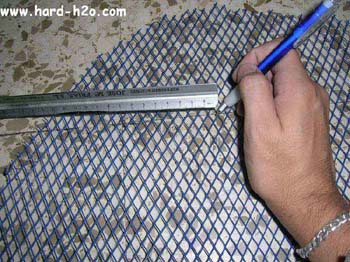

| Y medimos el largo... Dejamos algo de margen, 1'5 cm estará bien, y ahora veréis porque. | Pasamos la medida del ancho a la rejilla... Ounch, me pilla en un claro! Por eso era lo de dejar algo de margen. No pasa nada, cogemos el cruce de alambres siguiente y marcamos. |
 |  |
| Hacemos lo mismo con el largo, pero esta vez nos da justito en un cruce de alambres. Pues una vez tomadas las marcas, que crees que tocara... | Tu mismo lo has dicho, a cortar! Y mientras cortamos tenemos en cuenta algo muuuuuy importante, cuidado con los trocitos de alambre que dejas, se pueden hincar con facilidad. |
 |  |
| Para evitar posibles riesgos una vez cortado, iremos repasando todas las uniones de los alambres dejándolas lo más cortas posible. En la foto podemos ver un trozo repasado (la parte de abajo) y otro sin repasar (la parte de arriba). | Pues listo! Ya tenemos la rejilla que necesitamos, en estos momentos nos inunda una alegría, ya queda poco para terminar! |
 |  |
| Comprobamos que realmente no nos hemos equivocado midiendo... Y volvemos a repasar los bordes porque vemos que se nos ha olvidado un lateral. Las prisas nunca son buenas... | Introducimos la rejilla en la torre y la colocamos donde queríamos. Algo muy importante llegado éste momento: Que no se quede nada sin cubrir. Me refiero que ahora que vamos a empezar a sujetarla a la torre debemos tener en cuenta que todo el agujero que se quedaba "al aire", ahora debe quedar totalmente cubierto. No os dejéis claros que sino tendréis que volver hacia atrás. |
 |  |
| Yo decidí sujetarla con los mismos tornillos que los ventiladores, también la podéis sujetar con silicona termofusible o silicona, no lo veo necesario, así queda bien sujeta. A lo que vamos, pasamos los tornillos y cogemos unas tuercas, yo tengo así cogidos los ventiladores, y apretamos. | Una vez tengamos sujeta la rejilla colocamos los ventiladores en su sitio y... Sí!!! Ya hemos acabado!!! ¡Rápido, rápido comprobemos el efecto que nos queda! |
 |  |
| Por dentro queda bien, pero ¿y por fuera? | Podemos decir que sí, a quedado pero que muy bien :D |
 |  |

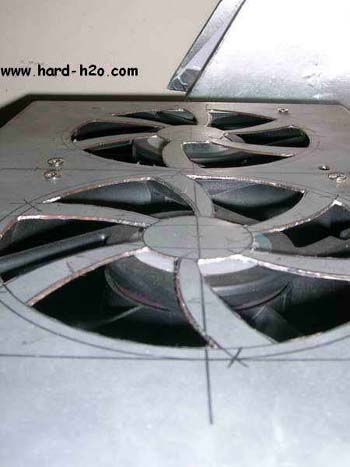

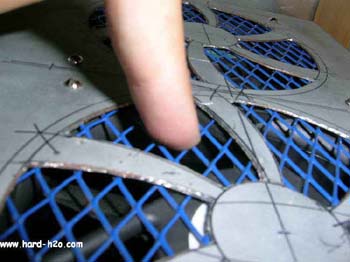

| Estas últimas imágenes son comparando el antes y el después. Juzga tú mismo los resultados obtenidos. Antes...Peligroso, ¿verdad? | Después, ahora es más difícil que algo se introduzca por error. |
 |  |
| Antes, sinceramente quedaba un poco feo. | Ahora queda mucho mejor, sí señor. |
Son rejillas fáciles de elaborar, y mucho más económicas que las rejillas comerciales, en caso de comprar la rejilla Tunning, ronda sobre los 13 euros un trozo de 20cmx50cm, en mi caso 0. Además de conseguir un bonito acabado, hemos conseguido reducir peligros, no solo para los ventiladores, que se pueden partir las aspas si entra algún objeto, sino también peligro para nosotros o los niños pequeños, que la curiosidad hace que metan los dedos en cualquier sitio...
Espero que esta guía os sea de utilidad. Saludos. Resfri
