GAINWARD 9800GT 1GB DDR3 GOLDEN SAMPLE




Antes de comenzar con la review, debo brindar de nuevo mi agradecimiento personal a Coolmod por la confianza depositada en mí y por ceder este nuevo producto para su completa revisión y la posterior exposición de los resultados obtenidos en este nuestro foro.

De esta forma nos demuestran una ocasión más, la confianza en los productos que comercializan, en su calidad, su rendimiento, etc. Permitiendo que estos sean sometidos a un profundo análisis por mí parte.

La marca Gainward, como comenté ya en la review de la 4870x2, es de origen Taiwanés, aunque en nuestro país no es de los ensambladores a los que estamos más acostumbrados a nombrar, llevan años dando guerra en cuanto a la fabricación y distribución de tarjetas gráficas. Son ampliamente conocidos en el mundo del Overcloking en general por sus versiones “GOLDEN SAMPLE/GOES LIKE HELL” y por el empleo del software Expert Tool orientado al Overcloking de sus productos.

Iniciemos pues, sin más prolegómenos, el análisis de este nuevo producto que llega de la mano de Gainward.



:arrow: CARACTERÍSTICAS GENERALES

Ante nosotros, disponemos de la tarjeta gráfica Gainward 9800GT 1GB Golden Sample. Dicho modelo pertenece al Entry Level de la familia 9800 de NVIDIA situándose pues en el sector medio del mercado gráfico actual.

La 9800GT esta basada en una versión mejorada del chip G92, concretamente la revisión b, que se corresponde con el utilizado anteriormente en las 8800GT, de echo trabaja a las mismas frecuencias de GPU, Shadders y memoria.

¿Estamos pues ante un reestiling de la 8800GT?

La respuesta a esa pregunta podría ser que prácticamente es así, aunque si que es cierto que han sido incorporadas algunas funcionalidades a la misma que no existían en la versión precedente, como es el caso de:

• La incorporación de la tecnología HybridPower de ahorro de energía.

• Incluir un conector SPDIF para poder enviar el audio digital a la salida HDMI (mediante la utilización de un conversor DVI-HDMI).


Esta propuesta de Gainward para la 9800GT, no sigue el modelo de referencia de NVIDIA al 100% en cuanto a diseño y especificaciones técnicas:

• Se ha ampliado la memoria de la misma de 512 MB, doblándola hasta los 1024MB.

• Las frecuencias de trabajo, al tratarse de una versión GOLDEN SAMPLE, vienen con Overclock preaplicado de fabrica a 650/1625/950 Mhz en lugar de los 600/1500/900 Mhz del modelo de referencia.

Después de esta pequeña introducción comencemos a desentrañar los secretos que se esconden tras ella.



La 9800GT 1GB GOLDEN SAMPLE de Gainward se presenta en una caja retail de cartón con una utilización profusa de los colores verde y negro con las fuentes en un fuerte contraste en gris claro y que suelen acompañar a los productos de la Gama NVIDIA de este ensamblador.

Este tipo de embalaje presenta la ventaja para el fabricante de poder ilustrar convenientemente toda la superficie del mismo.

En el frontal de la caja, aparece destacada tanto la marca Gainward como el modelo de la misma 9800GT, además de algunas de las principales características de la misma:

• 1024MB DDR3
• Compatible SLi
• Compatible DirectX 10.0
• HDCP
• Bus de Memoria de 256 Bits
• Dual DVI
• Expert Tool

De forma adicional aparece como imagen principal una alusión al rendimiento de la misma con una representación de un personaje que desprende una cantidad tal de energía que no puede controlar, seremos capaces de hacerlo nosotros…

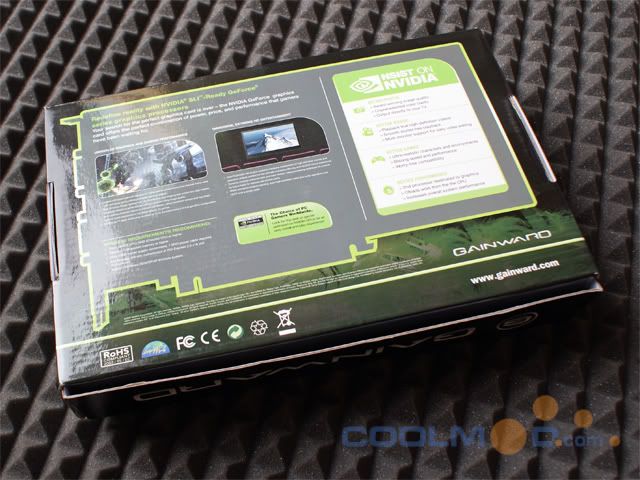

En el reverso del embalaje nos aparecen con todo lujo de detalles las características y funcionalidades completas del producto.



De forma adicional a forma de reseña, se nos informa en detalle de cuales serán los requisitos necesarios en nuestro sistema para la instalación de la misma:



Como vemos en cuanto a las principales cosas tener en cuenta son:

• Contar con un sistema con al menos 1Gb de RAM instalada.

• Contar con un spot PCI-Express x16 (opcional compatibilidad con 2.0)

• Una fuente de alimentación superior a 450W, que además incluya un cable de alimentación de 6 PIN’S.

Como vemos se trata de unos requisitos mínimos muy básicos, por lo que no deberíamos tener problemas de compatibilidad al respecto, aunque de todas formas deberemos de considerarlos.

En la Web del fabricante:

http://www.gainward.com/

Encontraremos detalladas tanto las especificaciones técnicas completas:

Producto: Gainward 9800GT 1024MB GS
Referencia: 471846200-9474
GPU: NVIDIA GeForce 9800GT
Velocidad GPU: 650MHz
Memoria: 1024MB DDR3
Velocidad Memoria: 950(DDR1900)MHz
Ancho de Banda: 57.6 GB/sec
Ramdac: 400MHz
Bus: PCI-Express
Refrigeración: Ventilador 2-Slots
Funcionalidad de Video: Salida HD
Conectividad: DVI-I + DVI-I

Como un amplio detalle de las funcionalidades que se incorporan en la misma, como por ejemplo:

• Arquitectura NVIDIA Unificada.
• Soporte Microsoft DirectX 10 / Shader Model 4.0
• NVIDIA Lumenex Engine.
• Tecnología NVIDIA Quantum Effects.
• Tecnología NVIDIA PureVideo HD.
• Soporte PCI Express 2.0.
• Soporte OpenGL 2.1.
• Compatible HDCP.

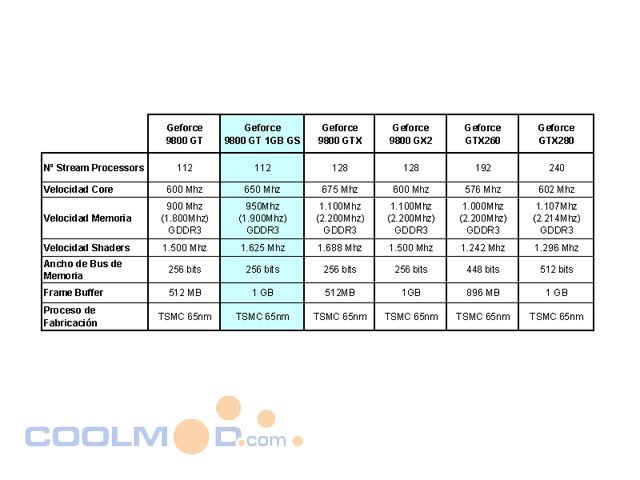

Para poder hacernos una idea de la evolución de la arquitectura en los últimos modelos aparecidos de la mano de NVIDIA, se detallan a continuación en forma de tabla comparativa:



Como podemos apreciar de las especificaciones que aparecen en la tabla, nos encontramos con esta nueva propuesta de Gainward ante una revisión evolucionada del modelo 9800GT de referencia, como se ha comentado ya anteriormente.

:arrow: CONTENIDO

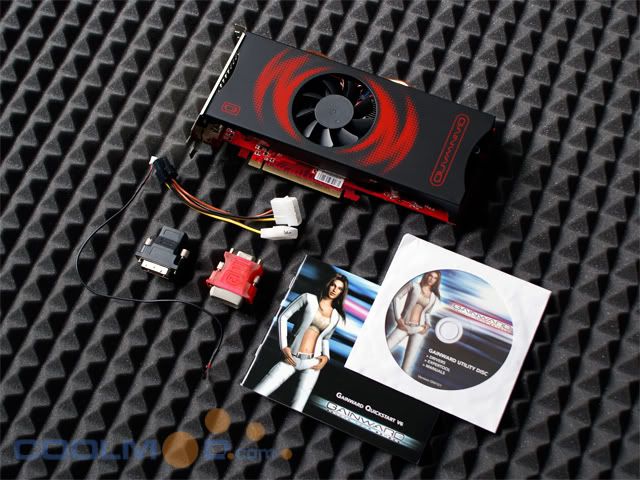

Una vez abrimos el embalaje, veamos que es lo que nos ofrece el interior del mismo.



Por un lado se presenta la 9800GT Golden Sample de Gainward propiamente dicha y un completo bundle de accesorios que incluyen:

• Manual de instalación rápida ilustrado, en Inglés.
• CD Drivers y Software de utilidad Expertool.
• Adaptador de DVI a VGA Video de 15 pines.
• Adaptador de DVI a HDMI Video.
• Adaptador de alimentación de 2 Molex de 4 PIN’S a 1 conector de 6 PIN’S.
• Cable SPDIF para la señal de audio.


:arrow: ANÁLISIS EN DETALLE

Lo primero que puede sorprendernos al extraerla de su embalaje es el tamaño y peso de la misma, pues aún tratándose de una tarjeta del sector medio, nos sorprende con una longitud de 23 cm y un peso de 620 gr, debido en gran medida al disipador de doble slot escogido como sistema de refrigeración por Gainward y en el sistema de refrigeración pasivo de las memorias del reverso de la misma, aunque todo ello lo detallaremos adecuadamente más adelante.

Mi recomendación en este punto es siempre la de ser previsor y tomar las medidas que sean necesarias, para asegurarnos que nuestra caja es capaz de albergarla, antes de decidirnos a su compra para evitar complicaciones durante la instalación.

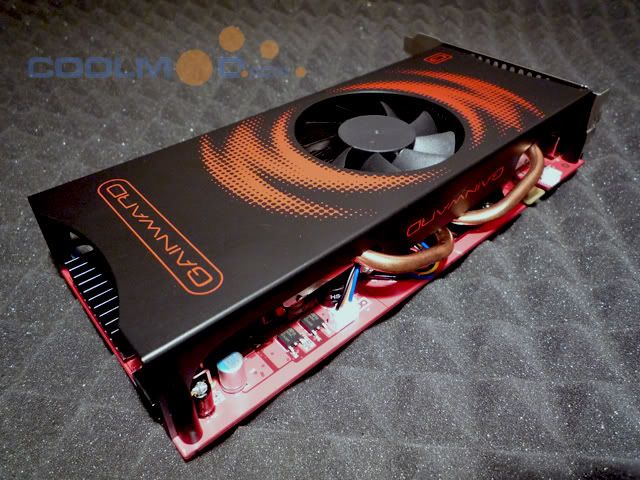

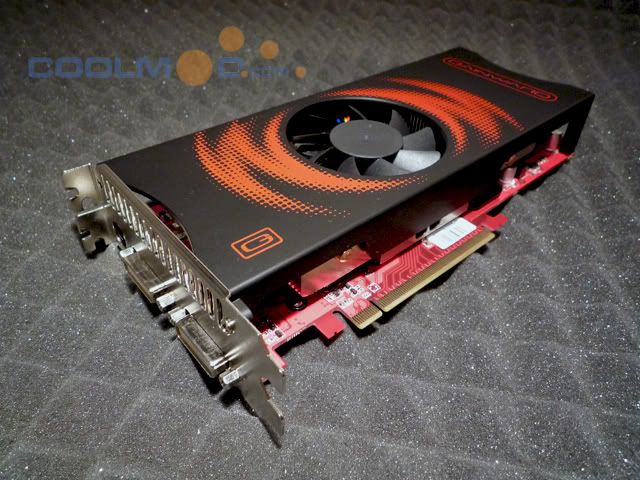

Veamos ahora la tarjeta en todo su esplendor en esta imagen general:



Si le damos la vuelta y la observamos des de otro ángulo podemos ver como el ventilador, encargado de proporcionar el flujo de aire necesario para refrigerar el disipador de laminas, se encuentra ubicado en la parte central de la carcasa que conforma el túnel de viento encargado de canalizar el flujo de aire caliente hacia ambos extremos, recorriendo a su paso toda la longitud de la tarjeta.

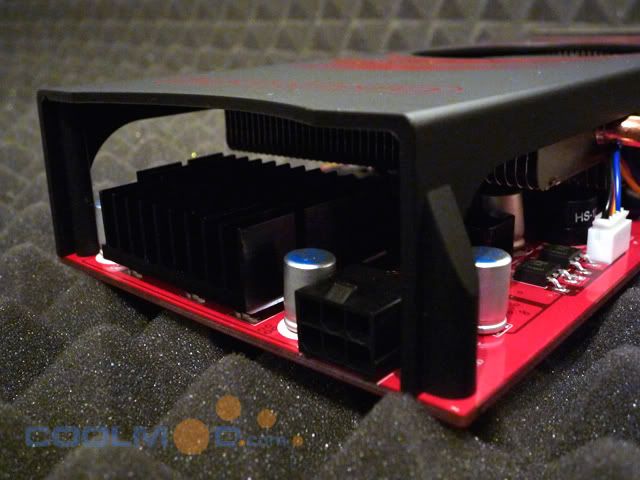

En la siguiente imagen de detalle podemos observar el pequeño disipador encargado de eliminar el calor generado por los mosfets de las fases de alimentación, y el conector de alimentación, necesario para poder saciar el hambre de energía de esta tarjeta. Para dicha función la misma cuenta con un conector de 6 PIN’s que será el encargado conjuntamente con el propio bus PCI Express de aportar los Watios necesarios para su correcto funcionamiento.

A priori con estos requerimientos de alimentación podemos estar seguros que el consumo de la tarjeta no será un punto por el que tengamos que temer en exceso, aunque en las pruebas que realizaremos intentaremos hacernos a la idea del consumo aproximado de la misma.

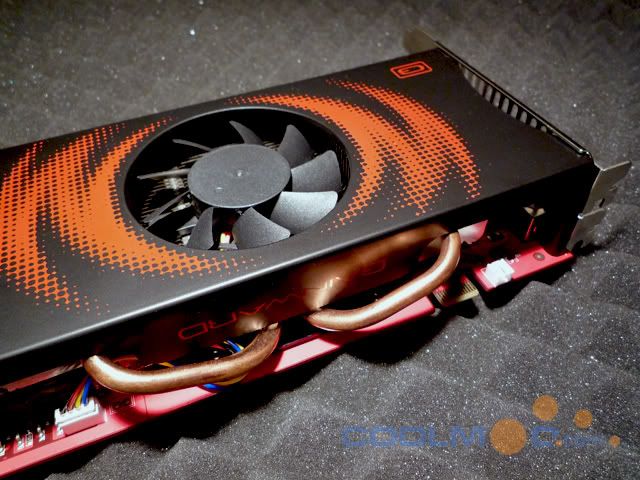

Si recorremos ahora uno de los laterales, nos encontramos con dos heatpipes que forman parte del disipador, y cuya misión es la de transferir de forma más eficiente el calor generado en la base del disipador en contacto con la GPU directamente a las aletas que conforman el disipador en si.

Además si nos fijamos en el extremo inferior de la imagen podemos apreciar el conector de 4 PIN’s que brinda la alimentación necesaria al ventilador del mismo.

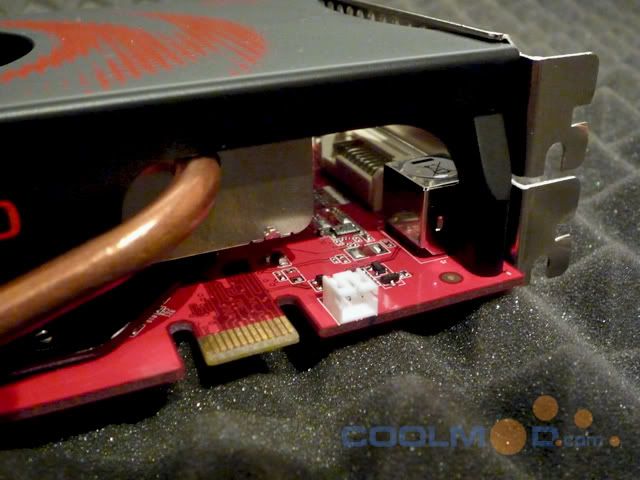

En la imagen que encontraremos a continuación, se distingue la situación del conector para la posible expansión futura mediante SLI de una segunda tarjeta, y también el conector SPDIF para poder sacar la señal de audio a través de HDMI, recordemos que se incluyen los accesorios necesarios para ello.



Llega el momento de darle la vuelta a la tarjeta y ver que sorpresas nos encontramos al otro lado.

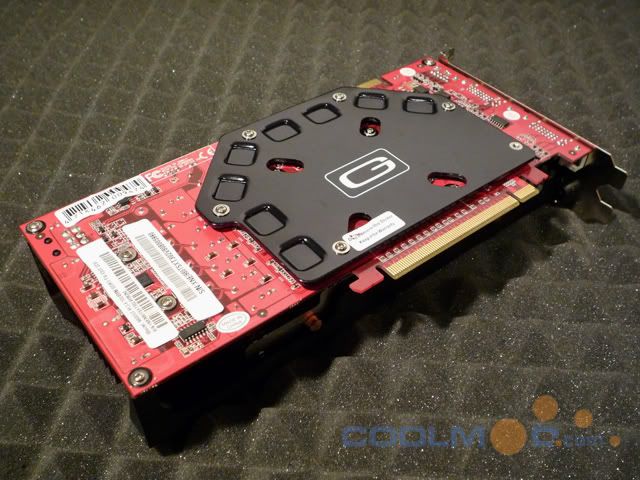

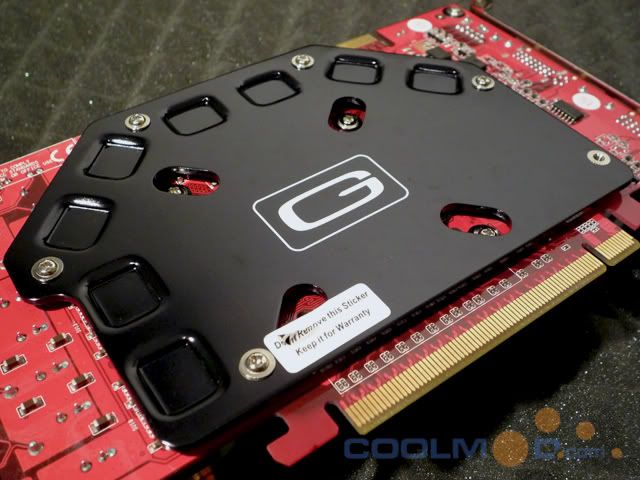

En la imagen siguiente se muestra como gran parte de la tarjeta se encuentra recubierta por una placa de aluminio, en forma de disipador pasivo, encargada de eliminar el exceso de calor generado por el resto de Chips de Memoria que se encuentran instalados en esta cara de la tarjeta.

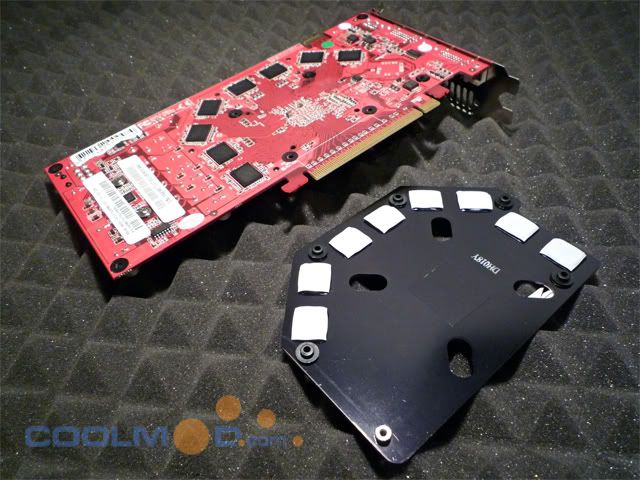

En esta otra imagen de detalle de la placa de aluminio, apreciamos que se distingue claramente la ubicación de cada uno de los chips de memoria bajo la plancha. Esta presenta los rebajes oportunos en su superficie, para establecer el contacto individualmente con cada uno de ellos, manteniendo una cámara entre la tarjeta y la plancha, del suficiente espesor como para que no se produzca ningún tipo de contacto no deseado con los componentes que se encuentran situados en la superficie de la tarjeta.

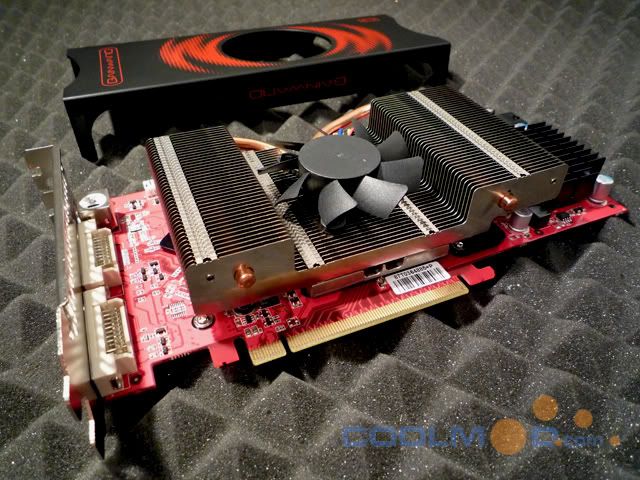

Pasemos ahora a descomponer el sistema en los diferentes elementos que lo integran comenzando en primer lugar por el sistema de refrigeración de la parte frontal, para ello procederemos a retirar la carcasa que cubre el disipador.

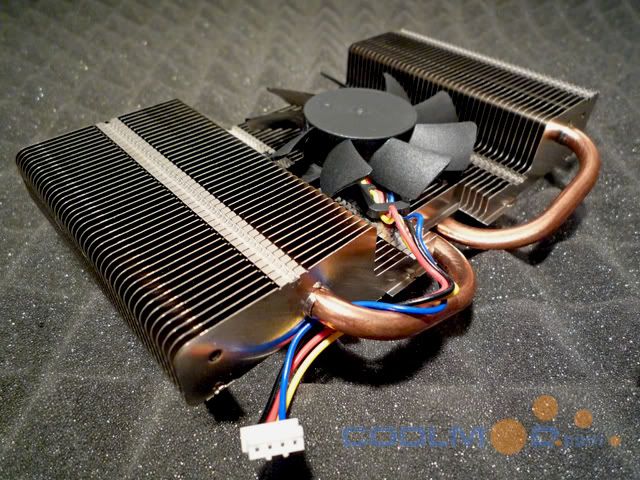

Echo esto podremos apreciar el disipador en todo su esplendor:



Como se observa en la imagen de detalle, una vez retirado de la tarjeta, nos encontramos ante un disipador de tamaño considerable compuesto de finas láminas de aluminio, con el ventilador integrado en su parte central, aprovechando así de forma doble el flujo producido por el mismo. Inicialmente, por el impacto directo del flujo sobre el aleteado de la base, y la posterior canalización horizontal hacia las aletas laterales, a donde el calor se transporta desde la base a través de dos heatpipes de cobre.

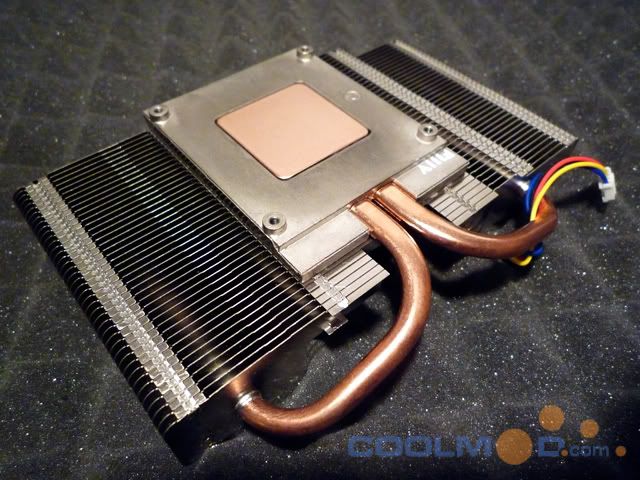

Analicemos un poco más dicho disipador, para ello le daremos la vuelta:



Como vemos, la base esta conformada por una solución mixta de cobre en la parte central y aluminio en la periferia, mucho más económico este ultimo a la vez que ligero.

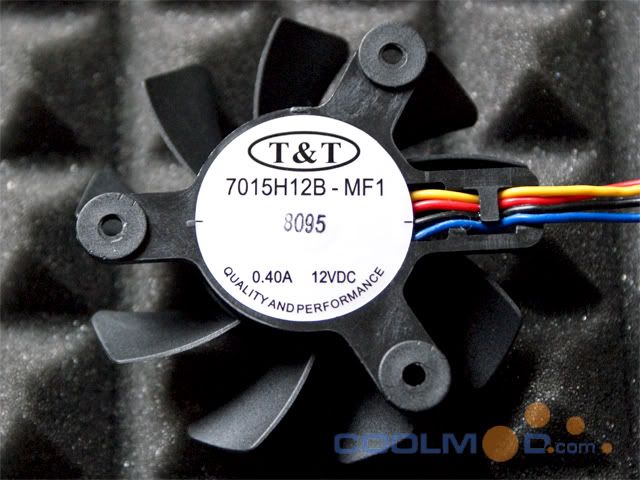

El ventilador encargado de crear el flujo de aire necesario esta fabricado por la empresa T&T, concretamente es el modelo 7015H12B-MF1, como podéis apreciar en la siguiente imagen:



Las especificaciones básicas del mismo son: velocidad máxima nominal de 3.800 r.p.m. y un caudal máximo, a dichas revoluciones de 35,9 c.f.m.

Si os interesa ampliar dicha información podéis acudir a la página Web del fabricante:

http://www.tranyoung.com.tw/home.asp

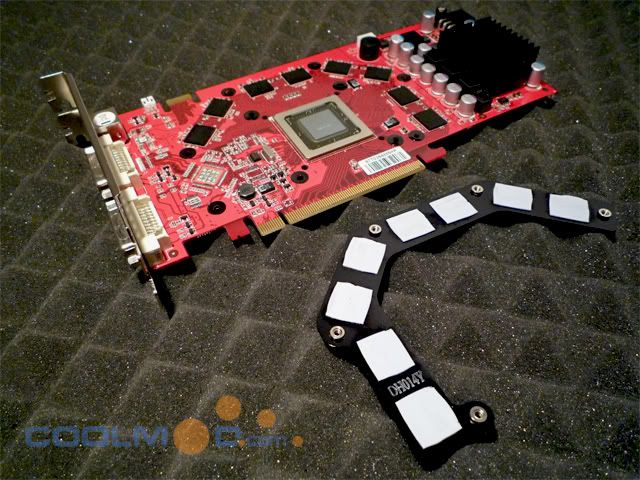

Una vez retirado el sistema de refrigeración concentrémonos de nuevo en la parte trasera de la tarjeta. Vamos a proceder a retirar la placa de aluminio que la recubre en su mayor parte para poder acceder a los chips de memoria que se esconden tras ella.



Como vemos Gainward ha optado por utilizar termal pads como interfaces entre las memorias y la plancha para asegurar un contacto y transmisión térmica lo más fiable posible ante pequeñas deficiencias entre las superficies.

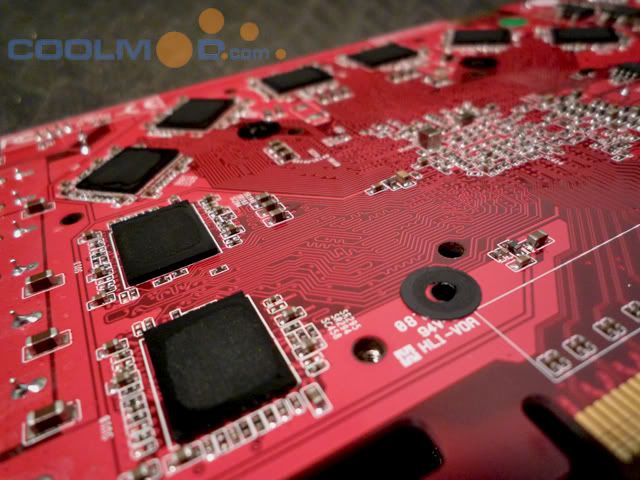

La distribución de los chips de memoria en la Gainward 9800GT 1GB Golden Simple se base en una configuración de 512 MB en el anverso de la misma y las otras 512 MB en el reverso, ambas en configuración de 8 chips de 64MB cada uno, tal y como podéis apreciar a continuación:



Veamos ahora con que tipo de memoria esta equipada.

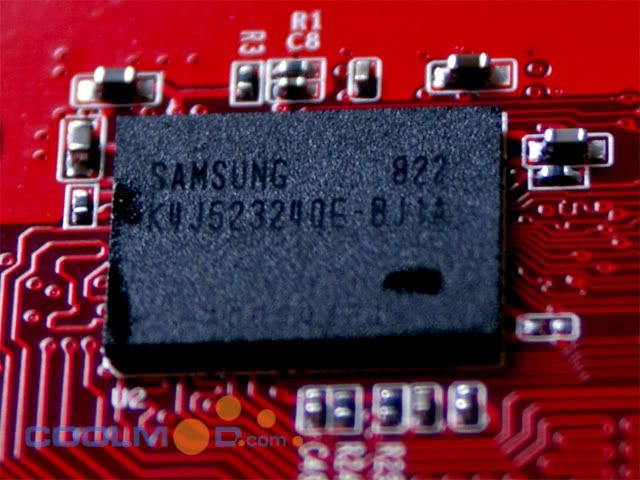

La Memoria utilizada es SAMSUNG, concretamente la referencia K4J52324Q6-BJ1A, básicamente se corresponden con memorias de 1,0 ns alimentadas a 1,9V.

Podréis encontrar información ampliada en el siguiente documento del fabricante:

Hoja de Producto

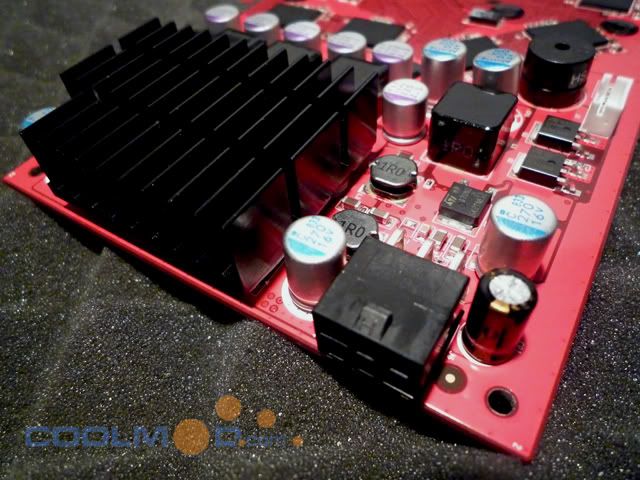

Concentrémonos ahora en el frontal, recordemos que habíamos retirado ya previamente el disipador, ahora nos encontramos con que las memorias del anverso también están equipadas con una plancha de aluminio a modo de disipador que las recubre en su totalidad.



Dicho disipador, situado estratégicamente, aprovecha parte del flujo del ventilador canalizado a través de la carcasa exterior que lo recubre. Procederemos a retirarlo para poder ver que se ha optado en este caso de nuevo por la solución de thermalpads.



En el caso de las GPU’s el fabricante ha optado por utilizar como solución para el interface GPU-Disipador pasta térmica para el contacto.

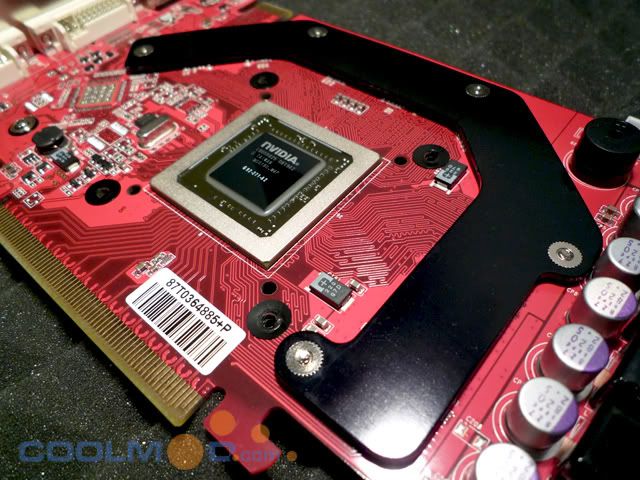

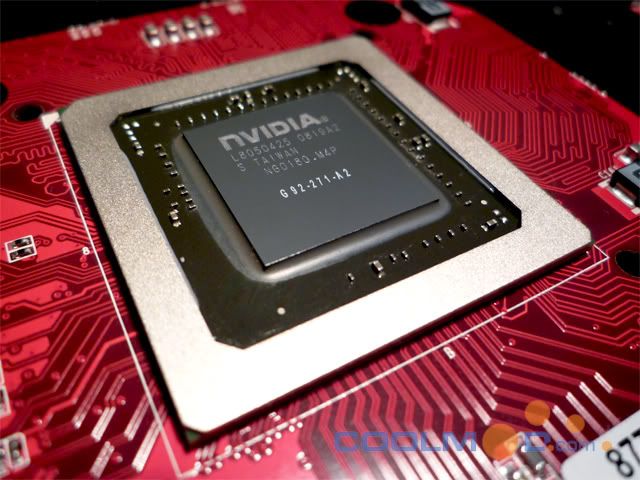

Una vez retirada podemos ver ahora el G92-271-A2 de NVIDIA en todo su esplendor:



Podemos deducir pues que el sistema de refrigeración ha tenido en cuenta todos los detalles y nos plantea una solución, a priori muy eficiente, que posteriormente podremos a prueba durante los tests de temperatura realizados.

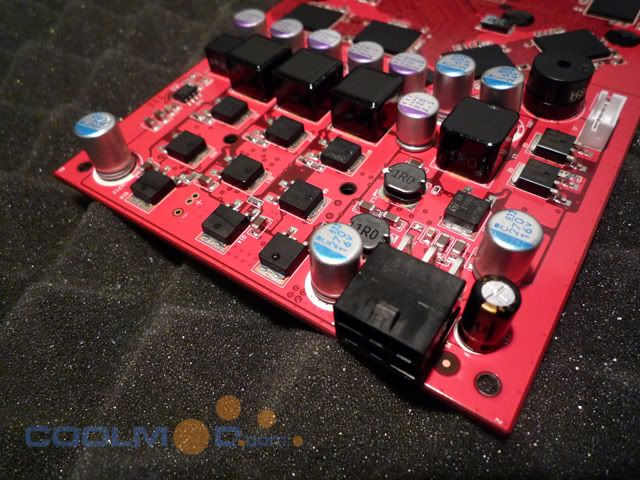

Concentremos ahora nuestra atención en las fases de alimentación de la tarjeta.



Prolifera una ingente cantidad de condensadores sólidos con una fiabilidad superior a los condensadores ordinarios. Retiremos de todas formas el disipador que encontramos en esta zona para verificar el tipo de regulación de voltaje empleada.



Se nos presenta un tipo de circuito de alimentación convencional, mediante reguladores de voltaje o mosfets, adecuados para manejar los niveles de energía que tenemos entre manos.

Hay que destacar la ordenada distribución de todos los componentes que componen el circuito de alimentación, permitiendo la libre circulación del flujo de aire entre ellos favoreciendo así la eliminación del calor generado por el mismo.

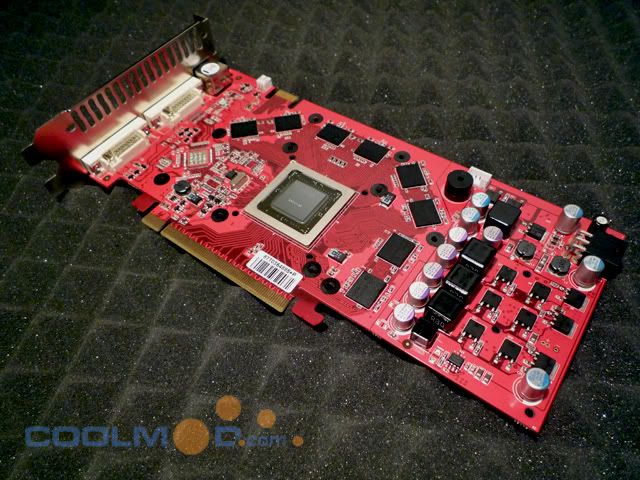

A continuación una vista general de la Gainward 9800GT 1GB Golden Sample, una vez liberada de todo el sistema de refrigeración que la oculta:



Hasta el momento ya tenemos una idea clara de la propuesta que nos trae Gainward con su este nuevo modelo de la familia 9800GT de NVIDIA, llega el momento ahora de ver cual es el rendimiento que hemos obtenido en las diferentes pruebas realizadas.


:arrow: PRUEBAS REALIZADAS


INSTALACIÓN:
Pasemos ahora a la instalación de la Gainward en el equipo para verificar hasta que punto es sencilla o no.

La única complicación es verificar con los requisitos de espacio y alimentación necesarios para ella, que ya han sido descritos anteriormente.

Recordemos que la Gainward 9800GT 1GB GS ocupa 2 slots de expansión debido al sistema de refrigeración que incorpora y que la longitud de la misma es de 23 cm por lo tanto serán los dos puntos a verificar, en referencia al espacio, en nuestro sistema de forma previa.

En cuanto a la alimentación se ha comentado anteriormente que la tarjeta requiere alimentación mediante 1 conector de 6 PIN’s, necesario para su correcto funcionamiento. En este aspecto resaltar que el Bundle de accesorios incorpora un adaptador de 2 Molex de 4 PIN’S en “Y” a un conector de 6 PIN’s, con lo que en un principio podríamos alimentarla también si nuestra fuente de alimentación no incorporase cable de alimentación para PCIe de 6 PIN’s dedicados.

Una vez verificados estos aspectos, la instalación de la tarjeta no tiene mayor complicación, simplemente es necesario atornillarla convenientemente a las 2 bahías de expansión de que dispongamos y conectemos los cables de alimentación necesarios, previos al encendido del equipo.

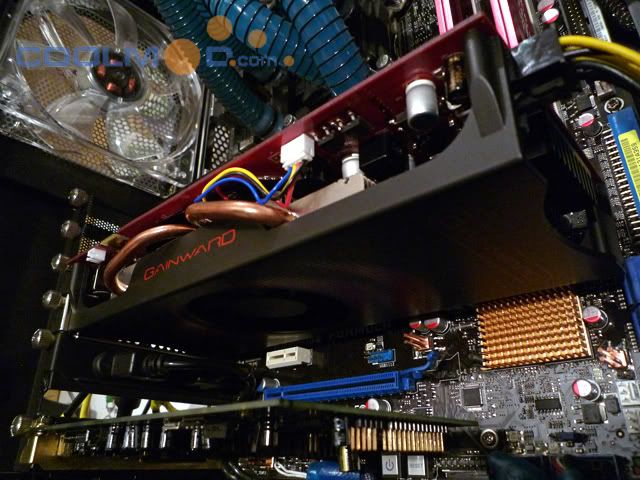

El aspecto que presenta nuestro sistema una vez instalada, es el siguiente:



El siguiente paso en la instalación es la instalación de los drivers adecuados al sistema que tengamos, en este punto es recomendable visitar asiduamente el siguiente enlace:

http://www.nvidia.es/Download/index.aspx?lang=es

Ya que esta es la pagina oficial de NVIDIA para sus drivers Forceware, compatibles con todos los ensambladores, y suele actualizarse a mayor velocidad que en las web’s de los propios fabricantes.

En este caso se han realizado las pruebas utilizando la última versión disponible para la tarjeta, GeForce ForceWare 178.13 WHQL tanto en su versión para XP como para VISTA según ha sido necesario.

Una vez instalados los drivers, he procedido a instalar el Expert Tool en su versión 6.4 para NVIDIA que podremos encontrar en el CD de utilidades y drivers incluido en el Bundle o bien en la web de Gainward en el apartado de soporte, dicha aplicación permite de una manera sencilla controlar aquellos aspectos básicos de configuración de nuestra tarjeta.

Si lo ejecutamos, y nos dirigimos al apartado performance, tendremos a nuestra disposición un panel de control como el que aparece en la imagen:



Dicho panel de control nos permitirá variar las frecuencias de trabajo de la tarjeta desde los 650/950/1625 Mhz de serie hasta un máximo permitido por dicha aplicación de 700/1000/1760 Mhz para GPU, Memoria y Shaders respectivamente, tal y como podemos ver a continuación:



Una vez finalizado el proceso de instalación de drivers y utilidades, llega el momento de verificar las características y especificaciones descritas anteriormente. Para ello, nos valdremos en una primera instancia para verificar la identificación de la tarjeta, del programa GPU-Z que en su versión 0.2.8 es totalmente compatible con esta 9800GT de Gainward que tenemos entre manos.

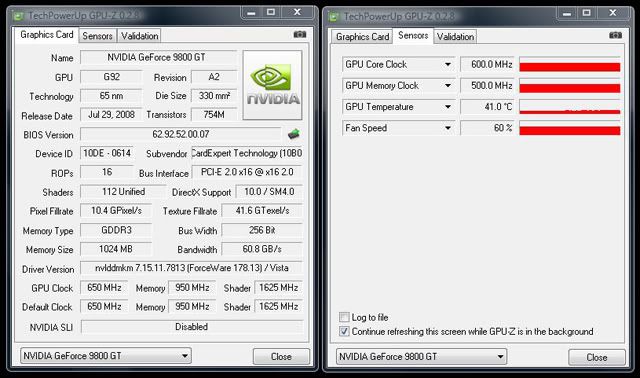

Os dejo una captura de los datos que son identificados por el programa y de la información que nos ofrece en forma de sensores para la misma:



CONFIGURACIÓN DE EQUIPO EMPLEADO EN LAS PRUEBAS:

El equipo empleado en las diferentes pruebas realizadas presenta la configuración siguiente:

Procesador: Intel Core 2 Extreme QX9650@3,0 Ghz
Ram: 2 Gb Cellshock DDR2 PC2-9200
Placa Base: Asus Rampage Formula
Tarjeta Gráfica: Gainward 9800GT 1GB DDR3 Golden Simple
Tarjeta Sonido: Creative X-Fi Music
Disco Duros: RAID 0: 2x WD Velociraptor (Windows Vista SP1)
Disco Duros: RAID0: 2x WD Raptor (Windows XP SP3)
Fuente Alimentación: Silverstone Zeus 1200W – ZM1200M
Controladores Fans: 2x Zalman ZM-MFC2


RENDIMIENTO:

3DMark 2006:
Comenzaremos la batería de pruebas de rendimiento con las pruebas sintéticas que nos permitirán establecer una primera aproximación del rendimiento que podemos esperar de esta nueva propuesta de Gainward.

El primer test realizado ha sido pasar el 3DMark 2006 de Futuremark en las siguientes resoluciones: 1280x1024, 1600x1200 y 1920x1200.

Además se han realizado las pruebas tanto con las frecuencias de trabajo por defecto 650/950/1625 como con un OC a 700/1000/1760 para poder ver como afecta el OC en la puntuación obtenida en este test.

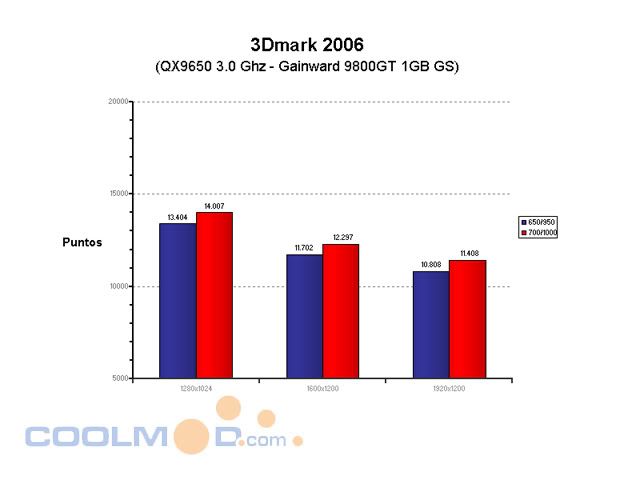

Los resultados los podréis ver a continuación en forma de tabla de resumen:



Como se puede apreciar la 9800GT 1GB Golden Sample de Gainward ha obtenido 13.404 puntos en la configuración por defecto del 3DMark 2006, teniendo en cuenta que dicho test es muy sensible a la frecuencia de trabajo de la CPU que se ha mantenido en su frecuencia por defecto de 3,0 Ghz para todos los test realizados, es una puntuación que nos sitúa en una franja de rendimiento notable, aumentando dicha puntuación hasta los 14.007 puntos cuando le aplicamos el Overclocking comentado.

3DMark Vantage:
Ahora le toca el turno a la versión DX10 del 3dMark el conocido Vantage, mucho más exigente con las gráficas que la versión anterior, veamos que tal se desenvuelve con este otro test sintético de la factoría Futuremark.

Para ver el rendimiento en su conjunto se han pasado los test en configuración: PERFORMANCE, HIGH Y EXTREME y por tanto en las siguientes resoluciones: 1280x1024, 1680x1050 y 1920x1200.

Como en la prueba anterior, se han realizado las pruebas tanto con las frecuencias de trabajo por defecto 650/950/1625 como con un OC a 700/1000/1760 para poder ver como afecta el Overclocking practicado en el resultado.

Los resultados obtenidos en esta ocasión, de nuevo se muestran en forma de grafica de resumen a continuación:



Como se puede apreciar en la configuración PERFORMANCE que es la utilizada por defecto se obtienen unos destacables 6.664 puntos sin realizar ningún tipo de overclocking ni en la GPU ni en la CPU por tanto utilizando siempre frecuencias por defecto, ampliándose la misma hasta los 7.108 puntos variándole las frecuencias de trabajo.

G.R.I.D.:
Comenzaremos ahora las pruebas en condiciones reales y enfrentándose con juegos actuales para poder realizar una mejor apreciación del rendimiento real que nos puede ofrecer la misma, ya que los tests sintéticos no nos ofrecen una idea fiel del comportamiento en cuanto a rendimiento se refiere de las mismas en el uso cotidiano.

He escogido este titulo en primer lugar por ser un título actual, visualmente muy espectacular y por tanto capaz de poner al límite las prestaciones de la tarjeta que tenemos bajo análisis en estos momentos.

Para realizar la captura de datos se ha empleado la aplicación Fraps que nos permite monitorizar la tasa de frames por segundo y logear convenientemente dicha actividad.

Se ha realizado una carrera en modo Día de Carrera en el circuito por defecto con una duración de 2 vueltas, utilizando diferentes configuraciones de resolución como han sido: 1280x1024, 1600x1200 y 1920x1200.

Además para poder valorar el impacto de la aplicación de filtros sobre la tasa de frames por segundo obtenidos se han utilizado las configuraciones de filtros: 4xMSAA y 8xMSAA

El Intervalo de captura definido para el Fraps ha sido de 3 minutos para poder obtener unos resultados más fiables. Una vez tratados se han obtenido las tasas Máximas, Medias y Mínimas para cada una de las configuraciones planteadas.

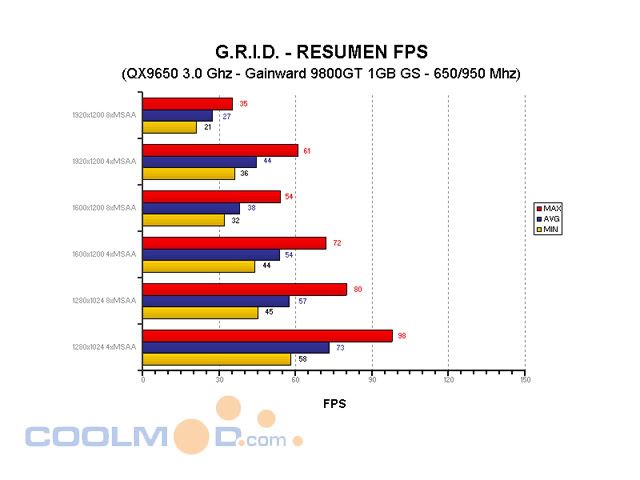

Los resultados obtenidos han sido los siguientes:



Para poder estudiar la estabilidad de frecuencias en función del tiempo he generado una gráfica temporal con los datos extraídos mediante el Fraps.

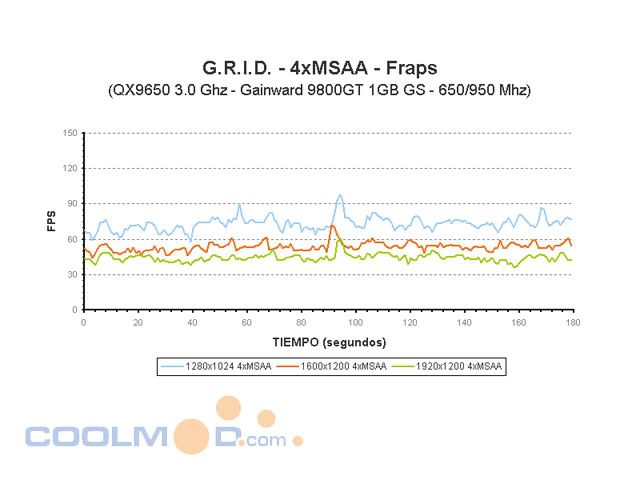

Para el filtrado a 4xMSAA, el resultado obtenido es:

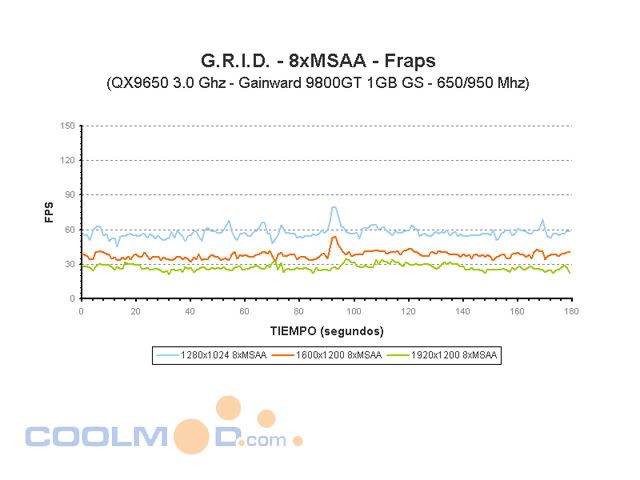

Por otro lado a 8xMSAA, el resultado ha sido el siguiente:



Como se puede apreciar de los datos obtenidos estamos ante una solución que se defiende muy bien con resoluciones altas, manteniendo tasas medias de jugabilidad superiores a los 30 frames por segundo en prácticamente todas las resoluciones probadas, incluso con aplicación de filtros gracias en gran parte a la memoria ampliada a 1GB que incorpora.

Crysis v1.21:
De nuevo enfrentamos a otra tarjeta a este título, el devorador de recursos por excelencia, capaz de hacer sucumbir ante su mala optimización a cualquier equipo que se le ponga por delante. Es un título muy optimizado para soluciones NVIDIA, por lo que en este caso podremos ver que tal parada sale nuestra propuesta de Gainward con su 9800GT 1GB Golden Sample.

Para el test se ha utilizado la utilidad Crysis Benchmark Tool configurándolo en calidad VERY HIGH para las siguientes resoluciones: 1280x1024, 1600x1200 y 1920x1200.

Al igual que en el caso del G.R.I.D. también se ha querido poder ver la respuesta de la gráfica a las diferentes configuraciones de filtrado, para ello se han seleccionado las siguientes configuraciones de filtros: AA=NO, 4xMSAA y 8xMSAA.

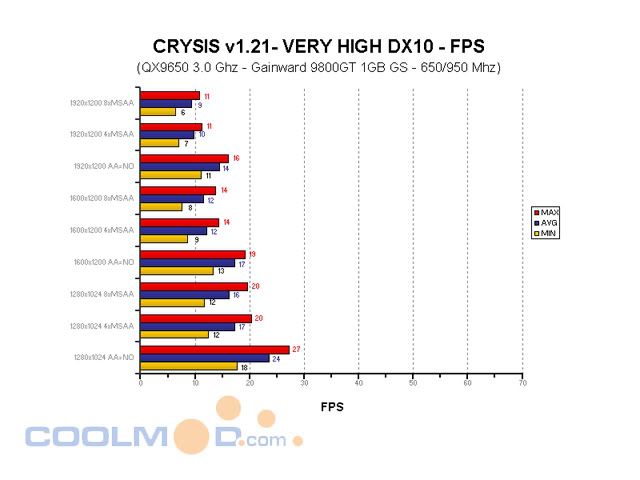

Los resultados obtenidos después de realizar la batería de pruebas, con las opciones comentadas anteriormente, los podéis encontrar a continuación:



Como se puede apreciar la opción de calidad VERY HIGH del Crysis es una prueba demasiado exigente para cualquier tarjeta de gama media. Y se refleja claramente que si queremos obtener tasas de jugabilidad tendremos que sacrificar un poco la calidad de imagen, con ello simplemente se evidencia que nos encontramos con un título poco representativo de los requisitos del software de juegos actual.

CONSUMO DE POTENCIA:
Ha llegado el momento de comprobar la eficiencia en cuanto a consumo eléctrico y verificar a cuanto asciende el consumo real y máximo para los diferentes regimenes de trabajo de la tarjeta.

Para poder verificar dicho consumo, me he válido de del medidor de consumo incorporado en el controlador ZM-MFC2 de la marca Zalman que nos permitirá medirlo de forma bastante fiable.

En esta prueba se ha procedido a la medida de la potencia consumida por todo el conjunto del equipo en la configuración detallada en apartados anteriores.

En las condiciones descritas, se han medido los consumos para los dos estados de trabajo usuales considerados IDLE y LOAD.

El Consumo en condición IDLE, se obtiene encendiendo el ordenador y dejando que arranque el sistema hasta que aparezca el escritorio de Windows. En este punto esperamos unos instantes para que la lectura de consumo se estabilice y en ese momento se ha toma la lectura.

En el caso de la condición LOAD se ha provocado una carga en la gráfica para que alcance un funcionamiento proximo al 100% de trabajo. Para ello he empleado el Test New Calico Incorporado en la Suite 3dMark Vantage el cual me ha aportado consumos incluso superiores a los obtenidos realizando pruebas con el FurMark.

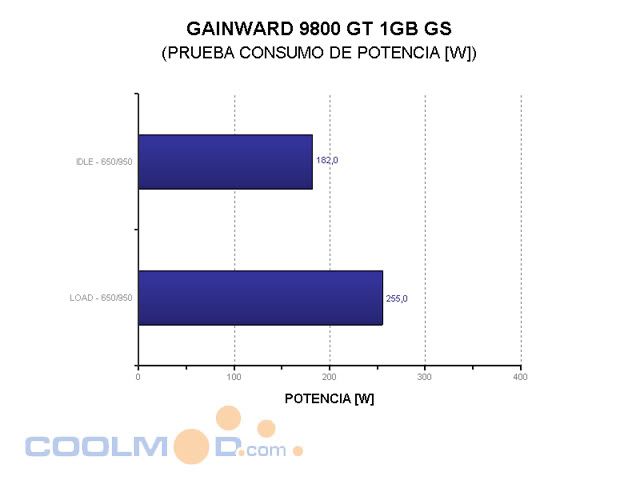

Los resultados obtenidos han sido los siguientes:



Como se puede apreciar en la gráfica anterior, se ha obtenido un valor de consumo en IDLE de 182 W, alcanzando un nivel máximo de consumo de 255 W en LOAD.

Estos consumos de energía son realmente muy contenidos teniendo en cuenta las frecuencias de trabajo relativamente altas de serie. Así que no tendremos que preocuparnos en demasía por el total de la factura de electricidad al final de mes.

Los requisitos de una fuente superior a 450W definidos por parte del fabricante, están bien dimensionados y con suficiente margen de trabajo, si tenemos en cuenta los consumos que hemos medido.


TEMPERATURA:
A continuación le llega el turno a las temperaturas, esta es una de las cosas que tendremos que valorar adecuadamente en una propuesta, como esta de Gainward con su 9800GT 1GB Golden Sample, en el que se han aumentado las frecuencias de trabajo respecto al modelo de referencia 9800GT de NVIDIA.

Inevitablemente, dicho aumento de frecuencias implicará un aumento de la generación de calor respecto al modelo de referencia, de tal forma que el sistema de refrigeración de la misma debería estar dimensionado para tales requerimientos.

Veamos pues hasta que punto la solución adoptada es adecuada o no.

Para la adquisición de datos en este caso se ha empleado la aplicación GPU-Z que en su versión 0.2.8 ha incorporado una nueva funcionalidad de logeo de temperaturas. Al finalizar las pruebas, el análisis posterior de los datos recopilados, nos permitirá obtener datos de temperaturas Máximas, mínimas y medias para la GPU.

De la misma forma que para la medición de consumo de potencia, en este caso contamos también con los estados de IDLE y LOAD como referencia, aunque con pequeñas diferencias que a continuación detallaremos:

La condición IDLE se ha obtenido encendiendo el ordenador y dejando que arranque el sistema hasta que aparezca el escritorio de Windows, ahora se deja durante 15 minutos en este estado, al finalizar dicho intervalo se finaliza el logeo del programa y en ese momento se extraen las medidas realizadas por el mismo.

Para la condición LOAD se ha provocado una carga en la gráfica para que alcance un funcionamiento proximo al 100% de trabajo y lo mantenga durante un período largo de tiempo para dejar que se acumule la carga térmica en la misma. Para ello he empleado el Test New Calico Incorporado en la Suite 3dMark Vantage, pero repitiendo el mismo en forma de Loop en un número de 3 de la misma forma que en el estado anterior, al finalizar el último loop se ha detenido la captura de datos y se ha procedido a extraer las medidas realizadas.

Antes de mostras los resultados, se ha de aclarar que el Fan de la tarjeta se ha dejado en modo automático lo que en IDLE representa un funcionamiento al 55% de su capacidad.

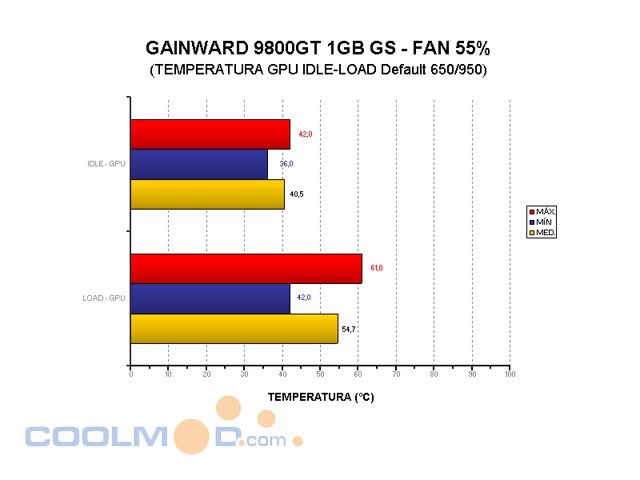

Bajo estas condiciones los resultados obtenidos han sido los siguientes:



En la gráfica se muestran las temperaturas de forma independiente para la GPU tanto en condición IDLE como en LOAD, en sus valores máximos, medios y mínimos.

Del análisis de la misma podemos ver como en IDLE la GPU alcanza una temperatura que se sitúa en su valor máximo en los 42,0 ºC aunque su valor medio permanece en 40,5 ºC.

A priori y teniendo en cuenta estos resultados de momentos vemos que el sistema de refrigeración mantiene una temperatura de trabajo de la GPU muy adecuada.

En cuanto a la condición LOAD podemos apreciar como en IDLE la GPU incrementa su temperatura hasta alcanzar los 61,0 ºC aunque su valor medio se sitúa en este caso en 54,7 ºC, valores muy razonables y que nos darán el margen suficiente para poder aumentar con moderación las frecuencias de trabajo por defecto sin temer por una correcta refrigeración de la misma.

Con este nuevo panorama que se nos brinda, vamos a ver como podemos forzar el trabajo del ventilador de forma manual al régimen necesario para poder reducir así el incremento de temperatura de trabajo de la misma, que en esas nuevas condiciones se generará.

De nuevo utilizaremos la aplicación Expert Tool que hemos instalado en nuestro sistema, ya que otra de las funcionalidades que incorpora, es la de permitirnos controlar de forma manual y muy sencilla el funcionamiento del ventilador de nuestra 9800GT.

Si lo ejecutamos nos aparecerá una ventana como la que veréis a continuación:



En ella podremos seleccionar si queremos que el ventilador trabaje de forma Fija o bien si queremos que funcione por autorregulación, evidentemente la parte que nos interesa es la de funcionamiento manual.

Dicho funcionamiento manual nos permitirá mediante una barra de desplazamiento asignar una velocidad de funcionamiento en un intervalo que va desde el 50% hasta el 100%.

Si queremos soluciones un poco más elaboradas podemos optar utilizar la aplicación RivaTuner que en su versión 2.11 es compatible con la Gainward 9800GT 1GB Golden Sample que tenemos entre las manos.


EMISIÓN ACÚSTICA:
Para las pruebas de medición de la emisión acústica se ha utilizado un sonómetro CESVA modelo SC-20 capaz de darnos las lecturas de niveles de emisión en dBA.

La lectura de valores se ha realizado a 1m de distancia de la Tarjeta con la caja abierta y en diferentes configuraciones de velocidad del fan posibles desde el funcionamiento por defecto a 50% hasta el 100%, para ello se ha utilizado el programa ExperTool.

En el momento de realizar las pruebas el valor de ruido de fondo, sin el equipo funcionando, en la sala donde han sido realizadas las pruebas era de 23,2 dBA, con lo que no se podrán medir valores inferiores a este valor.

En la siguiente imagen se muestra el montaje realizado para las pruebas de emisión acústica en la posición de medida:

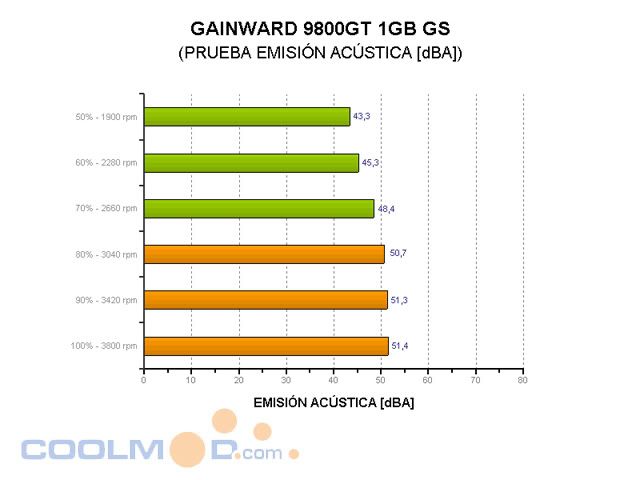

A continuación se detalla la gráfica resumen de Emisión en dBA en función del régimen de trabajo del ventilador seleccionado.



En la gráfica podemos apreciar que se han obtenidos valores que van desde un mínimo de 43,3 dBA con una configuración del ventilador al 50% o lo que es lo mismo funcionando a 1.900 r.p.m. hasta un valor máximo de 51,4 dBA con una configuración en este caso del ventilador al 100 % o 3.800 r.p.m..

De nuevo en esta ocasión, he querido indicar mediante un código de colores, lo que bajo mi percepción, sería una escala apropiada de trabajo en función de la emisión en dBA producida:

VERDE: valores inferiores a 50 dBA. (Razonable)
NARANJA: valores entre 50 y 60 dBA. (Molesto)
ROJO: Valores superiores a 60 dBA. (No Aconsejable)

Evidentemente deberemos de tener en consideración que las lecturas se han realizado en la situación más desfavorable para la Tarjeta que es con el equipo totalmente al aire, cabe esperar pues que en función del tipo de caja en la que lo instalemos dichos niveles se atenúen de forma más o menos considerable.



:arrow: CONCLUSIONES

En base a los resultados obtenidos, podemos decir que Gainward con su 9800GT 1GB Golden Sample se ha defendido con soltura en la batería de pruebas a la que ha sido sometida.

Ha obtenido resultados muy positivos en las pruebas, tanto sintéticas como de juegos reales, teniendo en cuenta tanto el sector objetivo como el coste de adquisición de la misma.

Considero pues que esta propuesta de Gainward podría ser una firme candidata para todos aquellos usuarios que desean actualizar la potencia gráfica de su equipo y no necesitan alcanzar las cotas de rendimiento proporcionado por las tarjetas High End, bien por las limitaciones impuestas por el propio equipo o bien porque no necesitan trabajar a tan altas resoluciones como para sacar el suficiente provecho a dicha inversión.

A continuación os dejo un resumen de los aspectos destacables y aspectos mejorables que bajo mi punto de vista he encontrado en este producto:

Aspectos Destacables:
- Buena relación Precio/Rendimiento.
- Respuesta en resoluciones medias.
- Sistema de Refrigeración eficiente.
- Bundle de accesorios incluidos.

Aspectos Mejorables:
- El contacto entre las memorias y el disipador en el reverso de la tarjeta.
- Debido al diseño del disipador y la carcasa que lo recubre, parte del aire caliente retorna al interior de la caja.

De nuevo agradecer a Coolmod el cederme el producto para la review, sin su colaboración esta no hubiese sido posible.



Como siempre, si alguno ha llegado hasta este punto lo cual es de agradecer, y quiere dejar algún comentario al respecto de la review estoy abierto a todo tipo de críticas, sugerencias y dudas.

Así que os animo a que dejéis por aquí vuestras impresiones.

Un saludo a todos,

Si lleva memos samsung poco overclock se le puede hacer... Fue la gran suerte que tuve con mi gainward, que me vinieron memos qimonda y con un Vmod puedo subirla muchiiishimo, aparte que sin Vmod sube mas que mi antigua XFX teniendo muchisima mejor temps.

La gráfica la veo muy bien, aparte de que su precio no es elevado

Buenas Kane6One,

No creas siempre que Quimonda significa directamente más overclock. Te lo digo por experiencia propia con dicha marca.

De echo tan importante es la marca como el voltaje con el que vengan alimentadas para poder acceder a ese posible "extra", evidentemente dejando Vmods aparte.

Las memorias Samsung no tienen nada que envidiar a las Quimonda, de echo si pulsas sobre el link de detalle de especificaciones de las memorias, podrás ver que la frecuencia máxima de trabajo nominal es de 1000 Mhz.

La gráfica de por si viene ya con una frecuencia de 950 Mhz de fabrica, por lo tanto como mínimo tenemos una subida segura hasta los 1000 Mhz, a partir de ese punto evidentemente dependerá de lo buenas que hayan salido y de la configuración de timmings que traigan para poder subir más o menos.

Teniendo en cuenta que el modelo de referencia de la 9800GT es de 900 Mhz, hablamos de 100 Mhz sobre dicha velocidad, por lo que notaremos un empujón de rendimiento en la gráfica más que considerable.

Estoy contigo en cuanto al factor precio, es una muy buena opción precio/rendimiento.

Un saludo,
