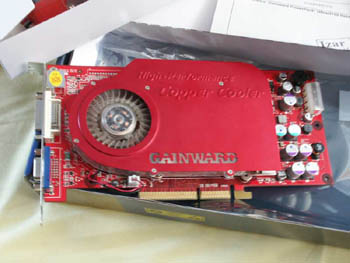

Aquí tenemos la tarjeta antes de hacerle cualquier cosa, como venía de fábrica.

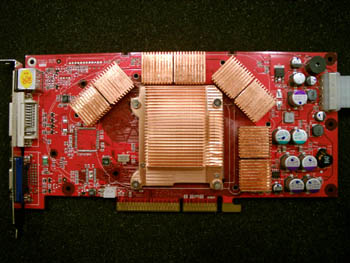

Después le quitamos la placa roja que contiene el ventilador, y ponemos unos buenos disipadores en las memorias.

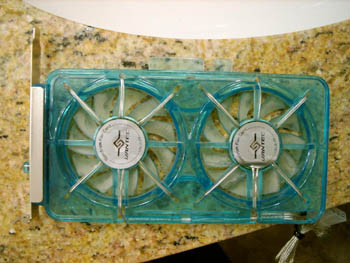

Los ventiladores Vantec de 7cm que han estado refrigerando la gráfica durante un tiempo van a ser sustituidos.

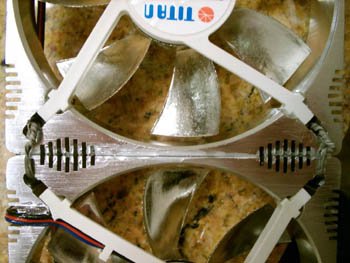

Lo primero que se ha de hacer, es coger los dos ventiladores de 12cm, y pegarlos bien pegados, poniendo pegamento en ambos, y dejarlos secar uno encima del otro, para que quede firme. Cuando esté seco, se pasan unas bridas para mejorar la sujeción.

Después, cogemos dos plaquitas de las cajas de los PCs y antes de pegarlas, calculamos que no nos van a chocar los ventiladores por ningún sitio. Cuando tengamos todo seguro, pegamos una tapita, y cuando este seca pegamos la otra. Podéis poner celo o algún material semejante para agarrar las plaquitas al ventilador. Yo he usado celo normal y corriente, que como es transparente casi no se ve.

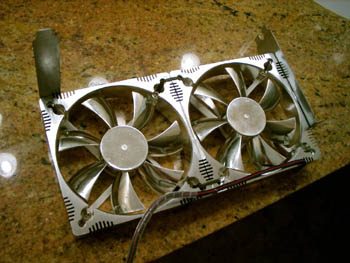

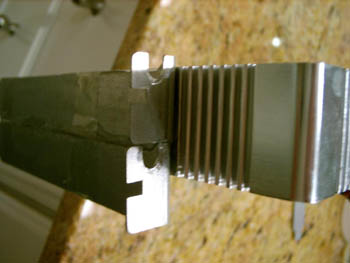

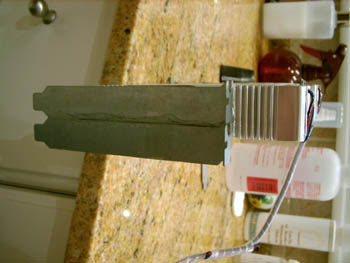

Aquí en detalle las tapas de las ranuras PCI pegadas al ventilador.

Como pesan bastante los ventiladores de 12cm, y más si son de aluminio como en mi caso (podéis usar de plástico) he fabricado una patita con otra placa. En mi caso, queda justamente exacta para aguantarse, pero si os queda demasiado larga, se puede doblar a la medida) Y también es viable usar algún otro tipo de agarre, como hilo de pescar u otro (idea sacada del foro).

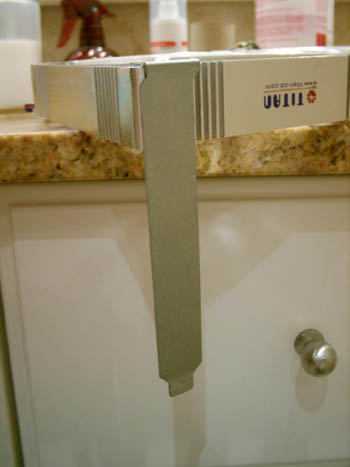

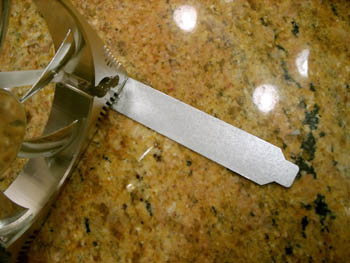

En detalle la pata que sujeta los ventiladores.

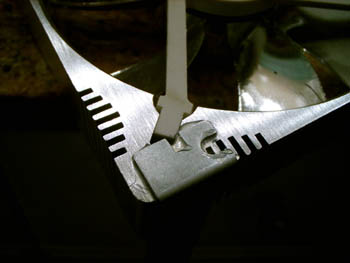

Aquí vemos mejor el pegado de la pata.

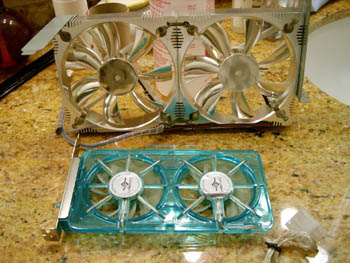

Comparación del Vantec 2x7cm con el VGA de 2x12cm.

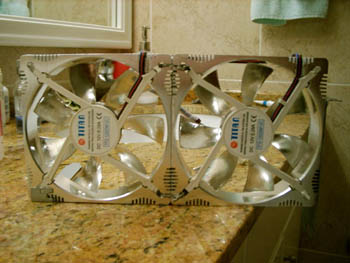

Visto desde detrás queda así.

Y desde delante así.

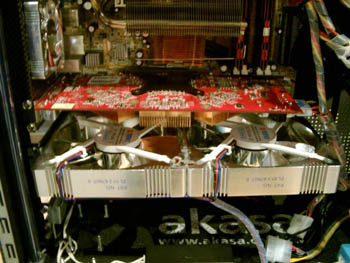

Así queda colocada. Lo que está torcido es la grafica, del peso de los disipadores, pero ahora la tengo agarrada con una brida, me da miedo que se parta por la mitad.

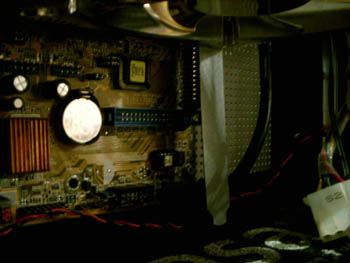

Detalle de la patita. Está delante del conector de disketera porque no la uso, y quería esconder la patita para que no se vea por la ventana del lateral.
