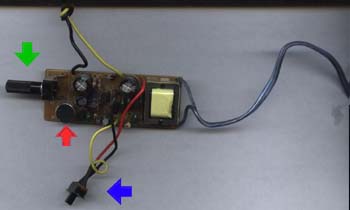

Cogemos primero nuestro inversor de cátodo y le quitamos las tapas. Nos debe quedar algo así mas o menos. La flecha verde indica el potenciómetro de sensibilidad del micrófono por el cual podemos encender los cátodos al detectar un sonido. La flecha roja señala el micrófono el cual habrá que desoldar y se explicara el "porqué" mas adelante. La flecha azul señala el conmutador que tiene dos posiciones: una por el cual podremos encender los cátodos mediante sonido y la otra posición para encenderlos permanentemente.

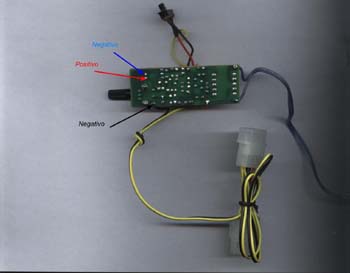

Le damos la vuelta al inversor y nos fijamos en las pistas y puntos de soldadura del molex de 4 pines. Vemos que el cable negativo del molex (Flecha negra) se une a una patilla del micrófono ( flecha azul) mediante una pista por lo que ya sabemos que patilla es la negativa y cual la positiva.

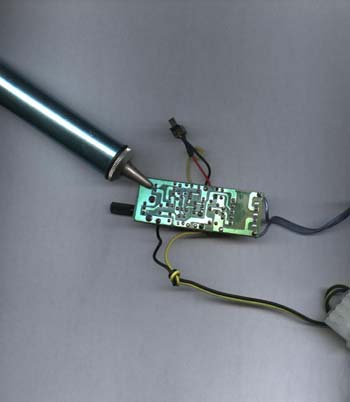

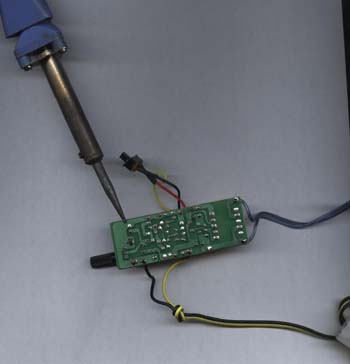

Cogemos el soldador, aplicamos calor en una de las patillas...

y, a continuación, cogemos el desoldador y "chupamos" el estaño.... Repetiremos el mismo proceso para desoldar la otra patilla.

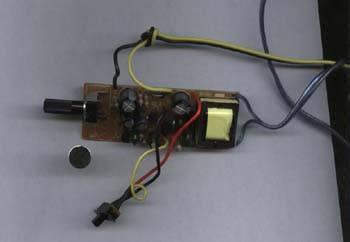

El micrófono debe salir fácilmente, si no lo hace, no es conveniente insistir mucho con el soldador ya que podemos dañarlo. Si no sale ,intentarlo otra vez pasados 2 minutos para que le de tiempo a enfriarse.

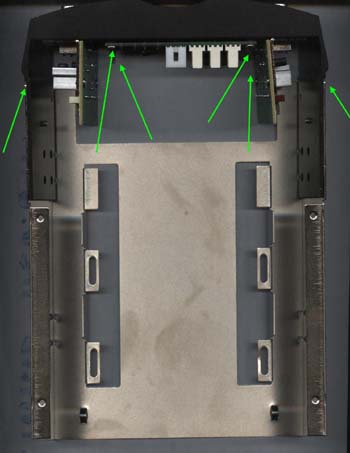

Cogemos ahora el hardcano,(en mi caso el que traía mi caja thermaltake damier) y lo primero que hacemos es quitar el soporte metálico para el disco duro. Tiene tan solo dos tornillos así que será muy fácil. Y luego haremos lo mismo con la placa del lcd (4 tornillos)....

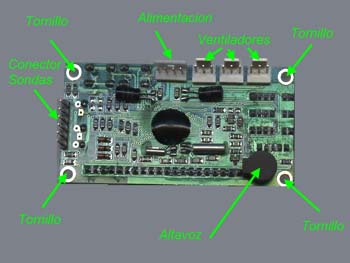

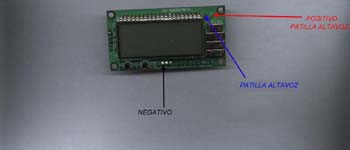

Lo que tienes en tus manos es la placa del lcd. En esta foto os explico las conexiones para que luego al montarlo no os arméis un "cacao"... Hay que fijarse en dos sitios: en el altavoz y en el conector de la alimentación del lcd por que van a ser donde soldaremos uno de los dos cables

La parte delantera de la pantalla lcd

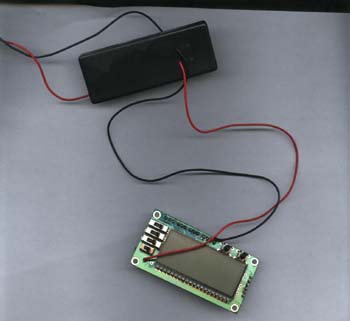

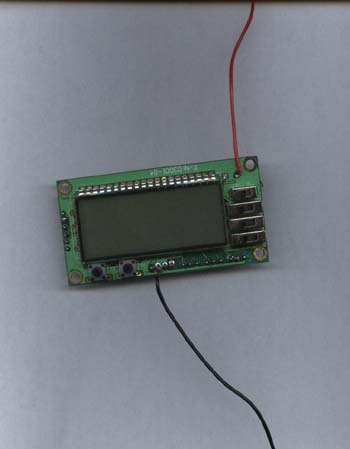

Esta el la parte mas delicada de nuestro trabajo que será soldar los cables al display, nuestro cable negro lo tenemos que soldar a la cualquiera de las dos patillas del medio del conector de alimentación del display, y el cable rojo lo soldaremos al punto indicado con la flecha roja según la foto anterior.

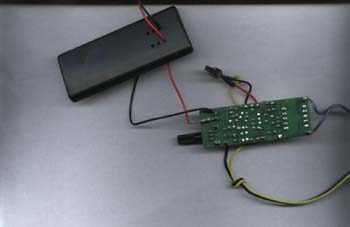

Una vez soldado los cable al display del hardcano, tendremos que meter dichos cables por los agujeros que tiene la tapa del inversor para que la tapa cierre al final y no pille los cables al cerrarla.

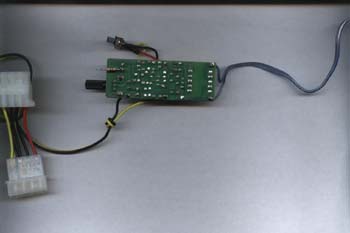

Cogemos el inversor por la parte de las pista y soldamos la resistencia de 1kohm en el patilla positiva donde estaba nuestro micrófono.

y a continuación soldamos los cables tal y como muestra la figura, el cable positivo o rojo al otro extremo de la resistencia y el cable negativo o negro al punto de soldadura negativo en donde estaba el micrófono. Algunos ya habréis adivinado el funcionamiento de lo que se pretende en este mod y para los que no, os lo voy a explicar: El inversor activado por sonido utiliza el micrófono para captar vibraciones del aire y convertirlas en variaciones de corriente y esa misma corriente es amplificada y llevada directamente al inversor mediante el pequeño transformador que vemos. Ahora que no tenemos el micrófono, las variaciones de corriente se las va a dar nuestro hardcano cada vez que salte la alarma por la temperatura o cero revoluciones de los ventiladores.

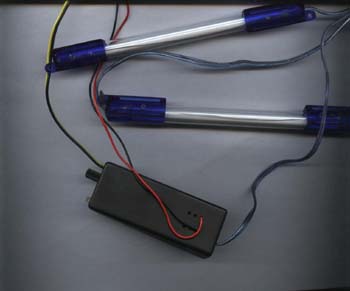

Sin duda, esta es la parte mas fácil... cerramos la tapa del inversor...

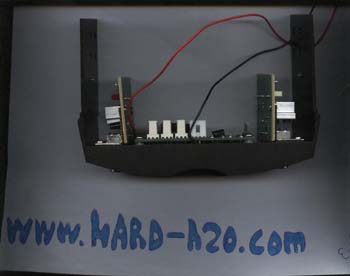

....y armamos de nuevo nuestro hardcano.

Metemos el inversor y los cátodos dentro de la caja e insertamos nuestro hardcano en la bahía correspondiente.

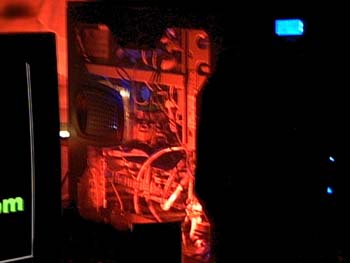

Apagamos la luz.....
