Fuente de alimentación FSP Group Blue Storm Bronze 500

11 Junio 2010 por Quetedigo
 · Análisis / Redacción: Quetedigo  · Fotos y montaje: Dobbie
 · Publicado por: Quetedigo  · Fecha: 11/06/2010

Producto cedido por FSP Group


La eficiencia es un factor a día de hoy decisivo para una correcta elección de una fuente de alimentación; nos va a permitir aprovechar al máximo la energía que consume la fuente. La Blue Storm Bronze 500 de FSP Group es un modelo con certificación 80PLUS Bronze (85% de eficiencia); este modelo ofrece 500 W de potencia con dos raíles de +12V y un sistema de ventilación silencioso y efectivo. Es un modelo ideal para usuarios con equipos multimedia y de gama media que no quieren dejar nada al azar.

Especificaciones del producto:

Fabricante FSP Group
Modelo Blue Storm Bronze 500
Compatibilidad ATX 12V v2.3, EPS 12V v2.92 Version Ready
Dimensiones (Alto x Largo x Ancho) 85 mm x 140 mm x 150 mm
Peso 1,8 kg aprox.
Entrada 100-240 Vac @ 50-60 Hz / 7-3,5 A
Salida total 500 W (pico de 530 W)
Salidas combinadas 123 W para +3,3V y +5V
470 W  para +12V
15,5 W para -12V y +5 VSB
Salidas máximas +3,3V: 24 A
+5V: 24 A
+12V1: 18 A
+12V2: 18 A
-12V: 0,5 A
+5VSB: 2,5 A
Eficiencia > 85% @ 20-100% de carga
PFC Activo
Protecciones Sobrevoltaje (OVP)
Sobrecorriente (OCP)
Cortocircuito (SCP)
Ventilación Un ventilador inferior de 120 mm x 25 mm / 2.200 RPM / Rodamiento de bolas
Conectores y longitud de cables Fijos
1 x ATX 20+4 pines 45 cm
1 x ATX12V 4+4 pines 45 cm
1 x PCI-Express 6+2 pines 45 cm + PCI-Express 6 pines 15 cm
1 x SATA 45 cm + SATA 15 cm + SATA 15 cm
1 x SATA 45 cm + SATA 15 cm
1 x Molex 4 pines 50 cm + Molex 15 cm + Molex 15 cm + FDD 15 cm
1 x Molex 4 pines 50 cm + Molex 15 cm

Presentación y vista en detalle:

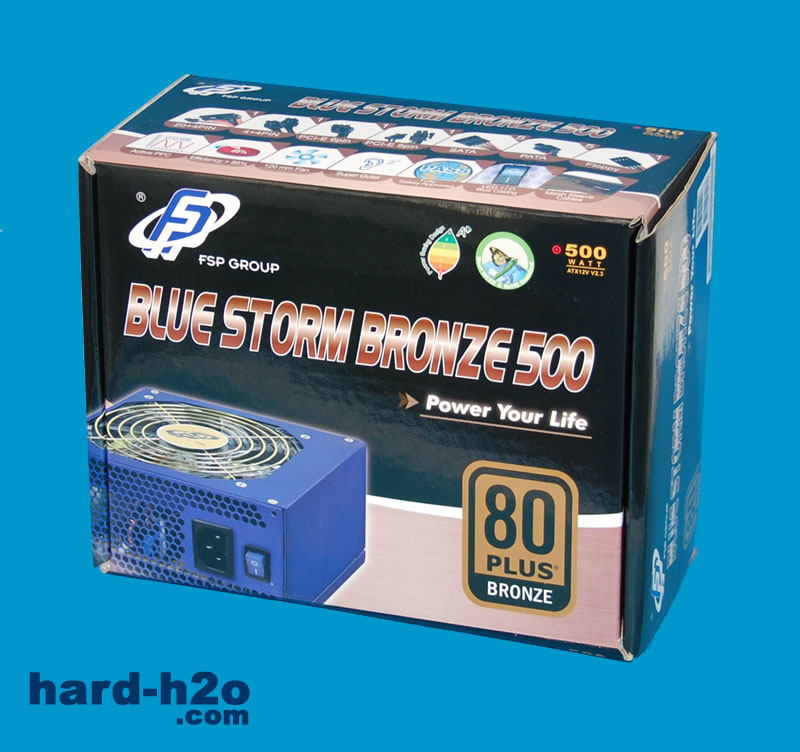

Ampliar Foto Fuente de alimentación FSP Group Blue Storm Bronze 500

FSP Group es uno de los fabricantes de mayor prestigio a nivel mundial de fuentes de alimentación; a parte de fabricar para marcas como Fortron, OCZ, Nexus o Silverstone, dispone de toda una línea de modelos que van de la gama baja a la más alta.


Ampliar Foto Fuente de alimentación FSP Group Blue Storm Bronze 500

La Blue Storm Bronze trae consigo un juego de tornillos para instalación, cable de alimentación y un manual de montaje y especificaciones técnicas.


Ampliar Foto Fuente de alimentación FSP Group Blue Storm Bronze 500

El modelo Blue Storm Bronze es todo un alarde de minimalismo, un diseño sobrio en todos los aspectos, no así sus características de rendimiento.


Ampliar Foto Fuente de alimentación FSP Group Blue Storm Bronze 500

El ventilador que queda en una posición inferior sigue el color de la carcasa metálica, con una rejilla dorada. Para quitar la rejilla, en caso de querer limpiarla, es necesario abrir la fuente.


Ampliar Foto Fuente de alimentación FSP Group Blue Storm Bronze 500

Se sigue apostando por la zona trasera en forma de panel de abeja como la mejor forma de extraer el aire caliente. La fuente incluye un botón para apagar por completo la fuente estando conectada a corriente.



Vista en detalle (Cont.):

Ampliar Foto Fuente de alimentación FSP Group Blue Storm Bronze 500

La certificación 80PLUS Bronze es uno de los puntos fuertes de la Blue Storm; promete una eficiencia del 85% tanto a baja como a plena carga. Es un punto a favor sin duda el disponer de una fuente que genera prácticamente la misma energía que consume.


Ampliar Foto Fuente de alimentación FSP Group Blue Storm Bronze 500

Todo el cableado de la fuente es fijo, enfundado en una malla de diversos colores. Tenemos dos conectores PCI-Express y un total de cinco SATA y otros cinco Molex de 4 pines.


Ampliar Foto Fuente de alimentación FSP Group Blue Storm Bronze 500

El ventilador montado es un Yate Loon D12SH-12 con rodamiento de bolas, con un rango de 6,5 a 13,8 V. Su velocidad máxima es de 2.200 RPM con un flujo de aire máximo de 88 CFM y 40 dBA de sonoridad.


Ampliar Foto Fuente de alimentación FSP Group Blue Storm Bronze 500

El interior de la FSP se ve algo minimalista pues sus componentes ocupan relativamente poco espacio dentro de la caja de la fuente; los disipadores se hacen ver algo escasos, aunque como veremos más adelante, muestran ser suficientes gracias a la alta eficiencia y la buena refrigeración. El circuito de entrada dispone de una serie de filtros inductivos para evitar interferencias y limpiar la corriente de entrada. El PFC activo se encuentra sobre la placa base principal y los condensadores son del fabricante Teapo siendo el de entrada de 330 µF, 420 V y 85° C.


Equipo de pruebas:

Componente Modelo
Placa Base ASUS P5Q Pro
Procesador Intel Core 2 Duo E8600
Memoria 2x1GB PC6400 G.SKill F2-CL4D
Tarjeta gráfica XFX GeForce GTX260
Dispositivos 2 x HD Western Digital 500 GB SATA WD5000KS
1 x NEC DVD-R/+RW AD-7170 18X
Caja Ninguna, montaje al aire

Pruebas realizadas:

El equipo de pruebas descrito anteriormente corresponde a la carga a la que se somete la fuente en la modalidad de carga (full). Se simula mediante una serie de cargas resistivas conectadas a los enchufes de la fuente forzando sobre todo la línea de +12V. Para el estado "idle" se ha tomado una potencia fija de 190 W. El equipo de pruebas descrito facilita de esta forma la comparación de las pruebas con un equipo real. Se ha dejado funcionando el sistema durante un mínimo de media hora para que todos los componentes y sobre todo la fuente alcance su temperatura normal de funcionamiento, luego se han tomado los valores con un multímetro digital directamente en el enchufe de la placa base, mediciones que se han tomado tanto en reposo (idle) como con carga (full).

Para averiguar el consumo eléctrico del equipo así como el factor de potencia, hemos usado un aparato medidor de energía que se enchufa en serie a la toma de corriente de la fuente. El nivel sonoro que emite la fuente se indica de forma subjetiva del analizador, habiendo sido la temperatura del entorno de 19º C.






Los resultados de las tres pruebas podemos decir que son relativamente buenos sin demasiada caída de tensión aunque existente en un máximo de 160 mV entre el estado de reposo y la máxima carga probada en el caso de la línea de +12V. El voltaje de 11,68 V durante la carga de 500 W representa un 2,7% de error y se puede considerar bueno aunque psicológicamente generalmente nos guste ver valores por encima de los 12 V. Las líneas de +3,3 y +5V representan voltajes muy correctos.

El PFC activo en este modelo funciona como es debido logrando un factor de potencia ideal del 100% a partir de un 40% de carga, así como un buen valor del 92% estando la fuente en reposo. El nivel sonoro que produjo la fuente durante las pruebas ha sido realmente bajo y agradable, a un nivel muy silencioso y casi inaudible en reposo y a media carga, y a un nivel todavía silencioso durante su máxima carga, aunque con buena ventilación. Comparando el consumo a igualdad de carga con otras fuentes de inferior eficiencia observamos una clara mejora porque la fuente realmente consumo unos vatios menos en este lugar, muestra de su elevada eficiencia la cual a largo plazo puede ahorrar dinero en la factura eléctrica.

Conclusión:

Nos gusta Puede mejorar
Certificación 80PLUS Bronze (85% eficiencia) Nada destacable
Muy silenciosa. Gran sistema de ventilación
PFC activo
Voltajes correctos

Como hemos podido probar, la eficiencia del 85% es uno de los puntos fuertes de esta fuente de FP Group, destinada a equipos de gama media y multimedia que no requieren enormes cantidades de energía pero sí una de calidad, estable y sin picos. El sistema de ventilación en términos generales es muy silencioso, con un buen caudal en todo momento, bajo cualquier carga. Se trata de un modelo minimalista pero a efectos eléctricos es un sistema muy bien cuidado, con cables mallados y correcta estabilidad en voltajes.

FSP Group ofrece con la Blue Storm una fuente estable, con gran eficiencia, a un precio realmente interesante.

Producto recomendado

Producto cedido por FSP Group



Producto / Enlace Precio (11/06/2010)
Fuente de alimentación FSP Group Blue Storm Bronze 500 65 € (IVA inc.)
